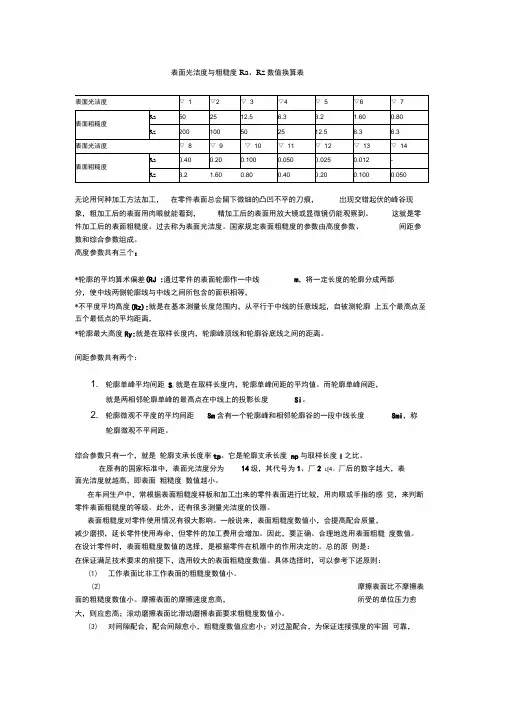

表面光洁度与粗糙度Ra、Rz数值换算表无论用何种加工方法加工，在零件表面总会留下微细的凸凹不平的刀痕，岀现交错起伏的峰谷现象，粗加工后的表面用肉眼就能看到，精加工后的表面用放大镜或显微镜仍能观察到。
这就是零件加工后的表面粗糙度。
过去称为表面光洁度。
国家规定表面粗糙度的参数由高度参数、间距参数和综合参数组成。
高度参数共有三个：*轮廓的平均算术偏差(RJ :通过零件的表面轮廓作一中线m，将一定长度的轮廓分成两部分，使中线两侧轮廓线与中线之间所包含的面积相等，*不平度平均高度(Rz):就是在基本测量长度范围内，从平行于中线的任意线起，自被测轮廓上五个最高点至五个最低点的平均距离，*轮廓最大高度Ry:就是在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。
间距参数共有两个：1. 轮廓单峰平均间距S,就是在取样长度内，轮廓单峰间距的平均值。
而轮廓单峰间距，就是两相邻轮廓单峰的最高点在中线上的投影长度Si。
2. 轮廓微观不平度的平均间距Sm含有一个轮廓峰和相邻轮廓谷的一段中线长度Smi，称轮廓微观不平间距。
综合参数只有一个，就是轮廓支承长度率tp。
它是轮廓支承长度np与取样长度l之比。
在原有的国家标准中，表面光洁度分为14级，其代号为1、厂2 L[4。
厂后的数字越大，表面光洁度就越高，即表面粗糙度数值越小。
在车间生产中，常根据表面粗糙度样板和加工岀来的零件表面进行比较，用肉眼或手指的感觉，来判断零件表面粗糙度的等级。
此外，还有很多测量光洁度的仪器。
表面粗糙度对零件使用情况有很大影响。
一般说来，表面粗糙度数值小，会提高配合质量，减少磨损，延长零件使用寿命，但零件的加工费用会增加。
因此，要正确、合理地选用表面粗糙度数值。
在设计零件时，表面粗糙度数值的选择，是根据零件在机器中的作用决定的。
总的原则是：在保证满足技术要求的前提下，选用较大的表面粗糙度数值。
具体选择时，可以参考下述原则：(1)工作表面比非工作表面的粗糙度数值小。
表面光洁度与表面粗糙度对照表
表面光洁度与表面粗糙度对照表
Ra:轮廓算术平均偏差值
*.方案1的Ra与旧国标各等级的平均值相近,能保证产品质量,建议用于重要表面.
**.方案2的Ra比旧国标的各等级上限大25%,其经济性较好,建议用于不太重要的表面.
***.方案3的Ra与旧国标各等级上限一致,当提高产品的制造精度有困难,而降低又不能保证功能时采用.
****Ra为0.1μm时,其符号如下,余类推.
粗糙度数值Ra .... .粗糙度等级数.... 粗糙度数值Ra .... 粗糙度等级数
μm（微米).μin（微英寸）..... ......μm（微米）.μin（微英寸）
50 ...... 2000 .....N12 ............0.8 ...... 32 ...... N6
25 ...... 1000 .....N11.............0.4 ...... 16 ...... N5
12.5.....500 ......N10.............0.2 ...... 8 ....... N4
6.3......250 ......N9..............0.1 ...... 4 ....... N3
3.2......125 ......N8..............0.05 ..... 2 ....... N2
1.6......63 .......N7..............0.025 .... 1 ....... N1
中国与美国的表面粗糙度(光洁度)对照表
2007-9-30 07:43。
表面光洁度与表面粗糙度对照表
表面光洁度与表面粗糙度对照表光洁度（旧国标）粗糙度Ra （μm）级别Ra （μm）方案1 方案2 方案3▽1 40~80 50 100 80▽2 20~40 25 50 40▽3 10~20 12.5 25 20▽4 5~10 6.3 12.5 10▽5 2.5~5 3.2 6.3 5▽6 1.25~2.5 1.6 3.2 2.5▽7 0.63~1.25 0.8 1.6 1.25▽8 0.32~0.63 0.4 0.8 0.63▽9 0.16~0.32 0.2 0.4 0.32▽10 0.08~0.16 0.1 0.2 0.16▽11 0.04~0.08 0.05 0.1 0.08▽12 0.02~0.04 0.025 0.05 0.04▽13 0.01~0.02 0.012 0.025 0.02▽14 >0.01 0.006 0.012 0.01Ra:轮廓算术平均偏差值*.方案1 的Ra 与旧国标各等级的平均值相近,能保证产品质量,建议用于重要表面.. . 资.料. ..**.方案2 的Ra 比旧国标的各等级上限大25%,其经济性较好,建议用于不太重要的表面.***.方案3 的Ra 与旧国标各等级上限一致,当提高产品的制造精度有困难,而降低又不能保证功能时采用.****Ra 为0.1μm 时,其符号如下,余类推.. . 资.料. ... . 资.料. ... . 资.料. ... . 资.料. ..这是日本的光洁度的表示方法，三个倒三角形代表表面光洁度为三花级，Ra＝0.2～0.8，有三个等级，即三花7（相当于Ra0.8）、三花8（相当于Ra0.4）、三花9（相当于Ra0.2），G表示研磨加工。
这个概念要讲详细点，首先三角是倒的，这个图应该是日本或者台湾的，现在日本和台湾用的是光洁度▽,▽▽,▽▽▽,▽▽▽▽。
▽▽▽▽对应Ra＜0.2；▽▽▽对应Ra=0. 2~0.8；▽▽对应Ra=1.6~6.3；▽对应Ra=12.5~50。
表面光洁度与表面粗糙度对照表
2.5~5
3.2
6.3
5
表面状况=微见加工痕迹
加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿
应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。不重要的紧固螺纹的表面。需要滚花或氧化处理的表面
0.05
0.1
0.08
▽12
0.02~0.04
0.025
0.05
0.04
▽13
0.01~0.02
0.012
0.025
0.02
▽14
<0.01
0.006
0.012
0.01
Ra:轮廓算术平均偏差值
*.方案1的Ra与旧国标各等级的平均值相近,能保证产品质量,建议用于重要表面.
**.方案2的Ra比旧国标的各等级上限大25%,其经济性较好,建议用于不太重要的表面.
▽10
0.08~0.16
0.1
0.2
0.16
表面状况=暗光泽面
加工方法=超级加工
应用举例=工作时承受较大变应力作用的重要零件的表面。保证精确定心的锥体表面。液压传动用的孔表面。汽缸套的内表面，活塞销的外表面，仪器导轨面，阀的工作面。尺寸小于120mm的IT10～IT12级孔和轴用量规测量面等
▽11
0.004~0.08
▽8
0.32~0.63
0.4
0.8
0.63
表面状况=微辨加工痕迹的方向
加工方法=铰、磨、镗、拉、刮3～10点/cm^2、滚压
应用举例=要求长期保持配合性质稳定的配合表面，IT7级的轴、孔配合表面，精度较高的齿轮表面，受变应力作用的重要零件，与直径小于80mm的E、D级轴承配合的轴径表面、与橡胶密封件接触的轴的表面，尺寸大于120mm的IT13～IT16级孔和轴用量规的测量表面
表面粗糙度与光洁度级别对照应用及高度参考
>0.01∽0.02 um
>0.05∽0.1 um
▽14
≤0.01 um
≤0.05 um
表面光洁度等级与表面粗糙度高度参数推荐转换表（二）
表面粗糙度（ＧB1031-83）
级别代号
Ra
RzⅠ
Ⅱ
Ⅲ
▽1
50um
100um
80um
320um
▽2
25um
50um
40um
160um
▽3
12.5um
25um

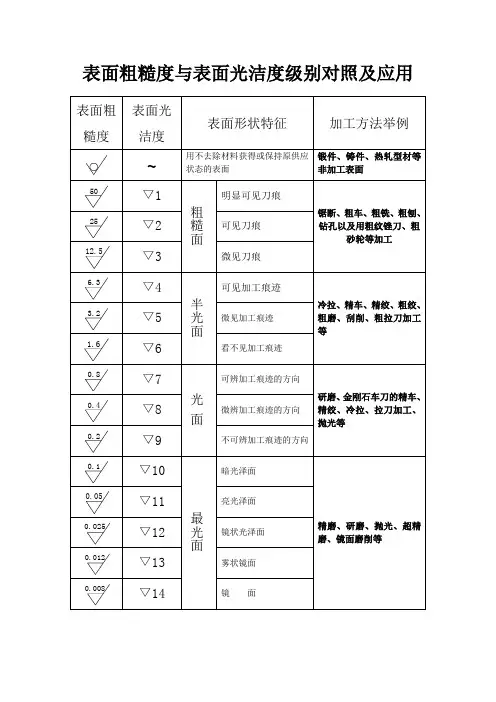

表面粗糙度与表面光洁度级别对照及应用
表面粗糙度
表面光洁度
表面形状特征
加工方法举例
~
用不去除材料获得或保持原供应状态的表面
锻件、铸件、热轧型材等非加工表面
▽1
粗糙面
明显可见刀痕
锯断、粗车、粗铣、粗刨、钻孔以及用粗纹锉刀、粗砂轮等加工
▽2
可见刀痕
▽3
微见刀痕
▽4
半光面
可见加工痕迹
冷拉、精车、精绞、粗绞、粗磨、刮削、粗拉刀加工等
表面光洁度（ＧB1031-68）
级别代号
Ra
Rz
▽1
>40∽80 um
>160∽320 um
▽2
>20∽40 um
>80∽160 um
▽3
>10∽20 um
>40∽80 um
▽4
>5∽10 um
>20∽40 um
▽5
>2.5∽5 um
>10∽20 um
▽6
>1.25∽2.5 um
>6.3∽10 um
0.100um
表面粗糙度与光洁度对照表
表面粗糙度
参考资料
1、表面粗糙度与光洁度对照表
2、国内表面光洁度与粗糙度数值换算表
3、表面粗糙度国际标准加工方法
4、表面粗糙度代号标注示例
5、表面粗糙度在图样上的注法
6、表面粗糙在不同的加工方法中的参考应用
表面粗糙度与光洁度对照表
轮廓的平均算术偏差（R a）:通过零件的表面轮廓作一中线m，将一定长度的轮廓分成两部分，使中线两侧轮廓线与中线之间所包含的面积相等，
不平度平均高度（Rz）:就是在基本测量长度范围内，从平行于中线的任意线起，自被测轮廓上五个最高点至五个最低点的平均距离，
轮廓最大高度Ry:就是在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。
轮廓的平均算术偏差（R a）:通过零件的表面轮廓作一中线m，将一定长度的轮廓分成两部分，使中线两侧轮廓线与中线之间所包含的面积相等，
不平度平均高度（Rz）:就是在基本测量长度范围内，从平行于中线的任意线起，自被测轮廓上五个最高点至五个最低点的平均距离，
轮廓最大高度Ry:就是在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。
表面粗糙在不同的加工方法中的参考应用
详细资料。
表面光洁度与表面粗糙度对照表
表面光洁度与表面粗糙度对照表
(总3页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
表面光洁度与表面粗糙度对照表
Ra:轮廓算术平均偏差值*.方案1的Ra与旧国标各等级的平均值相近,能保证产品质量,建议用于重要表面.**.方案2的Ra比旧国标的各等级上限大25%,其经济性较好,建议用于不太重要的表面.***.方案3的Ra与旧国标各等级上限一致,当提高产品的制造精度有困难,而降低又不能保证功能时采用.****Ra为μm时,其符号如下,余类推.。
表面光洁度与表面粗糙度对照表
~5
5
表面状况=微见加工痕迹
加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、 锉、滚压、铣齿
应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。不重要的紧固螺纹的表面。需要滚花或氧化处理的表面
▽6
（
~
应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面
▽4
5~10
[
10
表面状况=可见加工痕迹
加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿
应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等
▽10
~
表面状况=暗光泽面
加工方法=超级加工
应用举例=工作时承受较大变应力作用的重要零件的表面。保证精确定心的锥体表面。液压传动用的孔表面。汽缸套的内表面，活塞销的外表面，仪器导轨面，阀的工作面。尺寸小于120mm的IT10～IT12级孔和轴用量规测量面等
▽11
—
~
▽12
~
.
▽13
~
▽14
<
表面光洁度与表面粗糙度对照表
光洁度(旧标)
粗糙度
级别
Ra（μm）
Ra（μm）
~
方案1
方案2
方案3
▽1
{
40~80
50
100
80
▽2
20~40
25
50
40
"
表面状况=明显可见的刀痕
光洁度与粗糙度数值对照表
光洁度与粗糙度Ｒａ、Ｒｚ数值对照换算表（单位：μｍ）另附：表面粗糙度国际标准表面粗糙度的表示法从量测仪器上,我们多可获得工件表面不规则状况的放大结果, 而此一结果常被称为"表面轮廓图"（surface profile）。
当仪器的尖笔正沿着工件表面进行扫描时, 其垂直方向的运动乃可被放大而被绘制下来, 且在同时, 我们亦可直接自仪器上读出在该处工件表面上的表面粗度算术平均值究竟为多少。
在1930 年以前, 这完全是要凭触觉来建立标准。
检验时必须使用一系列具有不同粗度的试片, 工厂人员在使用这些试片时,先用他的手指甲划过标准的试片表面, 然后再划过他制造出来之工件的表面, 当感觉这两个表面具有相同的粗度时, 则工件表面便被认为足够光滑了。
在表面密封、滚珠轴承、齿轮、凸轮或轴颈等应用场合,表面光度对于设备的功能能否发挥影响很大,有人发现,设备的性能与对数的表面光度值成线性的变化关系。
也就是说,要使性能提高一倍时,平均的波峰到波谷的粗度值必须减低十倍。
于是乎, 对表面粗糙度量化的要求也就产生了。
表面轮廓断面曲线中 ,包含了粗糙度曲线与波浪起伏的曲线 （图 1）, 一般 说来波浪起伏的曲线是属于轮 廓量测的范围 , 其值远大于表面粗糙度之值 （ 有 关轮廓量测请参阅第六章 ）, 但也有将表面轮廓断面两种 曲线分开或合并考虑 的作法 , 因此也就有了各种表面粗糙度之定义 , 如表 1.尽管各种表面粗糙度之定义有那么多 ,一般表面粗糙度之表示法只有下列三种 :Ra （ 中心线平均粗糙度 ）、Rymax （最大高度粗糙度 ）、Rtm （ 十点平均粗 糙度）, 现分述如下 :1. Ra : 中心线平均粗糙度若从加工面之粗糙曲线上 ,截取一段测量长度 L （图 2） , 并以该长度内 粗糙深之中心线为 x 轴,取中心线 之垂直线为 y 轴, 则粗糙曲线可用 y = f （x ） 表之。
以中心线为基准将下方曲线反折。
表面光洁度与表面粗糙度对照表
表面光洁度与表面粗糙度对照表光洁度（旧国标）粗糙度Ra （μm）级别Ra （μm）方案1 方案2 方案3▽1 40~80 50 100 80▽2 20~40 25 50 40▽3 10~20 12.5 25 20▽4 5~10 6.3 12.5 10▽5 2.5~5 3.2 6.3 5▽6 1.25~2.5 1.6 3.2 2.5▽7 0.63~1.25 0.8 1.6 1.25▽8 0.32~0.63 0.4 0.8 0.63▽9 0.16~0.32 0.2 0.4 0.32▽10 0.08~0.16 0.1 0.2 0.16▽11 0.04~0.08 0.05 0.1 0.08▽12 0.02~0.04 0.025 0.05 0.04▽13 0.01~0.02 0.012 0.025 0.02▽14 >0.01 0.006 0.012 0.01Ra:轮廓算术平均偏差值*.方案1 的Ra 与旧国标各等级的平均值相近,能保证产品质量,建议用于重要表面.**.方案2 的Ra 比旧国标的各等级上限大25%,其经济性较好,建议用于不太重要的表面.***.方案3 的Ra 与旧国标各等级上限一致,当提高产品的制造精度有困难,而降低又不能保证功能时采用.****Ra 为0.1μm 时,其符号如下,余类推.这是日本的光洁度的表示方法，三个倒三角形代表表面光洁度为三花级，Ra＝0.2～0.8，有三个等级，即三花7（相当于Ra0.8）、三花8（相当于Ra0.4）、三花9（相当于Ra0.2），G表示研磨加工。
这个概念要讲详细点，首先三角是倒的，这个图应该是日本或者台湾的，现在日本和台湾用的是光洁度▽,▽▽,▽▽▽,▽▽▽▽。
▽▽▽▽对应Ra＜0.2；▽▽▽对应Ra=0. 2~0.8；▽▽对应Ra=1.6~6.3；▽对应Ra=12.5~50。
要到达▽▽▽▽至少要研磨，精度更高的话要超级加工〔例如工作时承受较大变应力作用的重要零件表面、保证精确定心的锥体表面、液压传动用的孔表面、汽缸套的内表面、活塞销的外表面、仪器导轨面、阀的工作面等〕。
