第30讲-连续梁桥悬臂法
连续梁桥悬臂浇筑法施工流程和要点分析
连续梁桥悬臂浇筑法施工流程和要点分析一、悬臂浇筑法悬臂浇筑法又称挂篮法。
在墩柱两侧常采用托架支撑，浇筑一定长度的梁段,称为起步长度。
以此节段为起点,通过挂篮的前移，对称平衡地向两侧逐段灌筑混凝土,并施加预应力，如此循环作业,每浇筑完一段(3~8m），待混凝土达到设计强度后张拉纵向预应力钢绞线,然后向前移动挂篮,进行下一段施工.悬臂浇筑施工时梁体一般分四大部分浇筑，主要程序如下：1.在墩顶托架上浇筑0＃段，并实施墩梁临时固结系统。
2。
在0号段上安装悬臂挂蓝，向两侧依次对称地分段浇筑主梁至合龙前段。
3。
在临时支架或梁端与边墩间的临时托架上支模浇筑现浇梁段。
4。
主梁合拢段可浇筑。
二、0#段施工技术在各梁段中,0#段的纵向预应力束根数最多,普通钢筋密布，管道纵横，构造复杂,施工难度极大，是梁段施工的关键。
（一）施工流程预埋牛腿及钢立柱支立焊接→立柱顶及牛腿顶调平、放线→加设分配梁→安装底模及外侧模→安装底板及腹板钢筋和竖向筋→安装小部分侧模及倒角模板→浇注底板混凝土及养生→安装顶板钢筋及纵、横向设管道→浇注腹板、顶板混凝土→养生→预应力张拉及压浆→转入下道工序.（二）施工要点1。
墩身施工完成后,在矩形空心墩墩壁之间底托采用20mm厚的钢板，钢板横向间距1。
0m，在钢板上安装横担工字钢后，纵向铺设工字钢，间距0.5m，在工字钢上安装木排架，在木排架上铺设0＃段底模。
2.支架拼装好以后，采用砂袋法或水箱加水进行预压，预压荷载按0#段混凝土重量及其它相关施工荷载总重量的1。
25倍考虑。
3.0#段施工时，根据安装挂篮需求，预留好各种预留孔道及预埋筋,以便挂篮拼装时能准确就位。
4。
0#段钢筋及管道密集，钢束管道位置采用定位钢筋网片固定,定位钢筋网片牢固地焊在钢筋骨架上，定位钢筋网片间距为0.5m,并且定位钢筋网片所焊的钢筋骨架与水平钢筋采用点焊，防止管道位置移动。
当预应力管道位置与骨架钢筋发生冲突时,保持管道位置不变，适当移动普通钢筋位置。
《连续梁悬臂施工》PPT课件
梁段混凝土的浇筑注意事项如下：
1 箱梁各阶段混凝土在灌注前，必须严格检查挂篮 中线，挂篮底模标高；纵、横、竖三向预应力束 管道；钢筋、锚头、人行道及其它预埋件的位置， 认真核对无误后方可灌注混凝土。 箱梁各阶段立模标高＝设计标高＋预拱度＋挂篮 满载后自身变形 后灌注的梁段应在已施工梁段有关实测结果的基 础上作适当调整，已逐渐消除误差，保证结构线 性匀顺。
20
2 若能全断面一次灌注最好，否则应按以下 顺序灌注。(1)二次灌注：第一次由底板至 腹板下承托；第二次为剩余部分。(2)三次 灌注：第一次由底板至腹板下承托；第二 次是腹板下承托至腹板上承托预应力管道 密集处以上，第三次由腹板上承托至顶板。
3 混凝土的灌注宜先从挂篮前端开始，以使 挂篮的微小变形大部分实现，从而避免新、 旧混凝土间产生裂缝。
3 箱梁轴线控制
利用0号块中心控制点和边墩上控制点对各悬浇节 段的中线进行控制。每个悬浇节段完成后复核前 面几个节段中心点的位移，复核无误后再放出待 浇节段的中线，严密监测各阶段中线变化情况。
15
4 箱梁高程控制
利用0号块中心处水准点控制悬浇节段混凝土、 模板高程，混凝土浇筑前在每阶段端部中 线和翼板边缘设置高程控制钢筋桩，钢筋 下部支撵于底模上，顶部露出混凝土面 10cm，作为混凝土浇筑时对箱梁顶面高程 的控制，并在混凝土浇筑后、张拉后对高 程进行复核以验证设计预拱度的设置。
13
1 墩身变形监测
主墩施工期间在墩身上预埋观测点，在主 桥箱梁悬浇施工期间要加强墩柱的观测工 作，委派专人利用高精度观测仪器定期对 主墩最不利断面进行应力检测，同时检测 主墩墩顶的位移变化，严密注意墩身的变 形，防止桥面两悬浇节段施工荷载不均匀 而造成事故。
14
预应力连续梁桥悬臂浇筑施工知识讲座
1.挂篮分类 挂篮按构造形式可分为桁架式(涉及平弦无平衡重式、菱形、
弓弦式)、斜拉式、型钢式及混合式四种； 挂篮按抗倾覆平衡式可分为压重式、锚固式和半压重锚固式
(三)预应力混凝土连续梁旳合拢施
工要点
1. 掌握合拢期间旳气温预报情况，测试分析气温变化规律， 以拟定合拢时间并为选择合拢锁定方式提供根据。
2. 根据构造情况及梁温旳可能变化情况，选定合适旳合拢 方式并作力学建算。
3. 选择日气温较低、温度变化幅度较小时锁定合拢口并灌 注合拢段混凝土。
4. 合拢口旳锁定，应迅速、对称地进行，先将外刚性支撑 一段与梁端预埋件焊接（或栓接），而后迅速将外刚性 支撑另一端与梁连接，临时预应力束也应随之迅速张拉。 在合拢口锁定后，立即释放一侧旳固结约束，使梁一端 在合拢口锁定旳连接下能沿支座左右伸缩。
连接起来，最终在边跨或次中跨合拢。 ➢ 其优点是对于大跨和多跨连续梁施工，能尽量多旳布置
工作面，也可对称旳悬灌和合拢，故对工期较紧和长联 连续梁施工较为合用，另外，因为可对称旳悬灌和合拢， 故对构造受力及内力分析较为有利，对收缩徐变旳控制 尤其如此。
图5-18 按T构连续梁顺序合拢
应该指出旳是，不同旳悬灌和合拢程序，其引起旳构造恒载 内力不同，体系转换时有徐变引起旳内力重分布也不相同， 故采用不同旳悬灌和合拢程序将在构造中产生不同旳最终恒 载内力，对此应在设计和施工中予以充分考虑。
➢ 将底模平台及侧模支架作为整体起吊，与相应吊点相 连结，后下横梁则用吊杆支撑在箱梁底板上。
悬臂与连续体系梁桥PPT课件
43
44
45
V形墩刚构桥： 荷兰布里尔斯马斯桥
46
日本：茨城县十王川桥 V形墩刚构桥
47
桂林漓江桥 1987年 95m 国内第一次采用V形桥墩
48
带拉杆形式刚构桥
49
带铰的T形刚构桥
50
带挂孔的T形刚构桥
51
（5）连续刚构：如果在跨中采用预应力钢筋和现浇混凝 土联成整体，则为连续刚构，亦称为连续一刚构连续体系 ,简称为连续刚构桥。
8
悬臂梁桥的构造特点
悬臂梁桥的立面布置
9
10
11
1213悬臂梁桥的横截面 Nhomakorabea14
15
16
17
悬臂梁桥的计算要点
一般特点 1、跨径布置
各跨跨径比 悬臂长与跨径比 2、具体考虑因素 （1）材料 钢筋混凝土：悬臂较短，减小负弯矩 预应力混凝土：悬臂可适当加长 （2）施工方法 纵向分缝：必须考虑锚孔的吊装重量 横向分缝：可适当加长悬臂长度
刚构桥的概念
一、定义：
1、定义：桥跨结构(梁或板)和墩台整体相连的桥梁称为刚 构桥。
2、受力特点：
（1）梁墩柱刚性连接，梁因墩柱的抗弯而卸载，整个体系 是压弯结构，也是有推力结构。
（2）刚 构 桥的桥下净空比拱桥大，在同样净空要求下可修
建
较
小
的
跨
径。
（3）刚构桥施工较复杂，一般用于跨度不大的城
市或公路的跨线桥和立交桥。
18
3、特殊使用要求 城市桥梁可能要求较小的锚孔，但必须保证稳定性。
4、截面形式 悬臂部分：吊装时采用肋梁，悬臂施工时采用箱梁 挂孔：一般采用肋梁
19
5、梁高 一般采用变高度梁 支点梁高/跨中梁高=2~2.5
连续梁悬臂法施工介绍PPT学习教案
2
负责现场施工用电
10
负责混凝土浇筑、地基处理、体系转换等
6
负责张拉、压浆、封锚
2
负责现场施工机械维修保养
6
负责现场文明施工、安全防护等辅助生产
75
第5页/共83页
3.施工组织
3.3 连续梁施工总体安排
混凝土采用各队HZS120型混凝土搅拌站供应； 钢筋棚设置在边墩旁，C20混凝土硬化场地。并利用
60 专用线3股道，右
边跨跨越1股道
5.6 11.5
6
DK133+513.445 45#~48#墩 40+64+40m
30
A301县道
10
7
新都双线 特大桥
DK133+918.975
56#~59#墩
38+64+38m
80
新都高速公路入 口
9
8
DK134+222.225 64#~67#墩 40+56+40m
施工组织施工组织3131主要管理人员分工主要管理人员分工主要管理人员责任分工表序号管理人员主要工作内容指挥部副指挥长施工组织协调生产计划下达指挥部总工程师技术指导检查培训指挥部安全总监安全质量标准化检查指导培训各队经理全面施工生产组织与协调各队总工程师全面技术管理模板及支架设计挂篮设计与加载试验各队工程部长预应力张拉压浆各队安质部长全面安全管理起重作业各队物机部长施工机械施工用电各队工区工区长各工序施工组织生产10各队工区技术主管各工序技术服务检查报检监控11各队试验室主任试验检测12各队测量主管梁体线形控制3
第7页/共83页
3.施工组织
成绵乐客运专线CMLZQ-3标连续梁施工总体安排及模板配备表

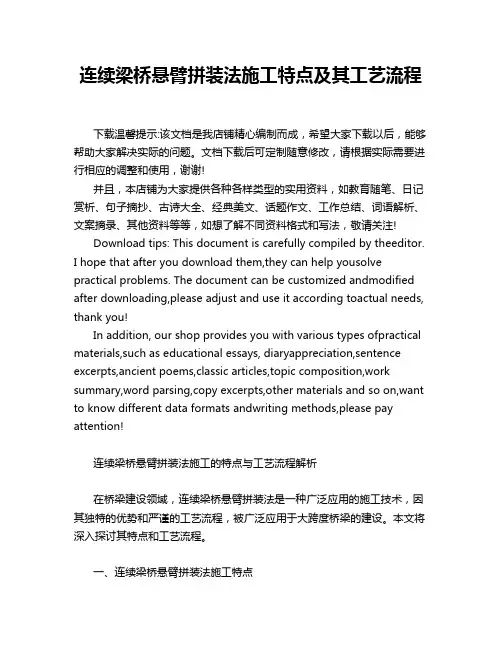

连续梁桥悬臂拼装法施工特点及其工艺流程
连续梁桥悬臂拼装法施工特点及其工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!连续梁桥悬臂拼装法施工的特点与工艺流程解析在桥梁建设领域，连续梁桥悬臂拼装法是一种广泛应用的施工技术，因其独特的优势和严谨的工艺流程，被广泛应用于大跨度桥梁的建设。
连续梁桥悬臂拼装法施工工艺流程
连续梁桥悬臂拼装法施工工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!连续梁桥悬臂拼装法施工工艺流程在连续梁桥的建设中，悬臂拼装法是一种常见且高效的施工方法。
混凝土连续梁桥的施工-悬臂法
二、悬臂拼装法
工程实例：钢箱梁悬臂拼装
钢箱梁的制作
二、悬臂拼装法
二、悬臂拼装法
二、悬臂拼装法
钢箱梁的拼装
二、悬臂拼装法
二、悬臂拼装法
二、悬臂拼装法
二、悬臂拼装法
按起重吊装方式：浮吊悬拼、 牵引滑轮组悬拼、连续千斤顶悬 拼、缆索起重机（缆吊）悬拼及 移动支架悬拼。
主要设备：起吊设备。
适用的桥型：悬臂梁桥、 连续梁桥、刚架桥、拱桥、 斜拉桥、悬索桥。
二、悬臂拼装法
悬臂拼装桥梁的设计和施工特点：
➢适用于城市桥梁，需要较好的预制场地和运吊条件； ➢设计方面：结构分析及挠度控制，体系转换，此内力； ➢施工方面：省材料，质量保证，施工进度快，徐变，
⒉合拢口的 临时锁定支 撑
外(或内)刚性支撑和张 拉临时束共同锁定
仅设刚性外（或内）刚性支 撑锁定
一、悬臂浇筑法
内外日气温较低、温度变化幅度较小时锁定合 拢口并灌注合拢段混凝土。
❖ 合拢口的锁定，应迅速、对称地进行，先将外 刚性支撑一段与梁端预埋件焊接（或栓接）， 而后迅速将外刚性支撑另一端与梁连接，临时 预应力束也应随之快速张拉。在合拢口锁定后， 立即释放一侧的固结约束，使梁一端在合拢口 锁定的连接下能沿支座左右伸缩。
交通，起重能力。
二、悬臂拼装法
悬臂拼装法
基础 梁段预制。
核心 梁段的吊运和拼装
工序 梁段预制、移位、存放、运输
体系转换
合龙段施工
悬拼
二、悬臂拼装法
悬臂拼装法施工机理
二、悬臂拼装法
梁段预制 基本要求 尺寸准确、外表光洁、孔道正确、接
缝处理方便、力筋防锈可靠。 基本方法 长线法、短线法。宽接缝可单独灌筑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作业：
教材P199，5.31
LOGO
→合龙张拉时的强度及时间
→劲性骨架解锁
→临时锚固设置及临时支座解除
合龙施工要点
选择日气温较低、温度变化幅度较小时锁定合 龙口并灌注合龙段混凝土。 合龙口的锁定，应迅速、对称地进行，先将外 刚性支撑一段与梁端预埋件焊接（或栓接）， 而后迅速将外刚性支撑另一端与梁连接，临时 预应力束也应随之快速张拉。在合龙口锁定后， 立即释放一侧的固结约束，使梁一端在合龙口 锁定的连接下能沿支座左右伸缩。
i 节段产生的挠度总和；
f 3i ——混凝土收缩、徐变在 f 4i ——施工临时荷载在
i 节段引起的挠度；
i 节段引起的挠度；
f 5i ——使用荷载在 j 节段引起的挠度； f gl ——挂篮变形值。
测量应力应变
总结
连续梁桥合拢施工流程； 合拢前准备工作； 连续梁合拢施工要求； 连续梁施工控制。
主 讲：张裕超
教学目标
团队协 作能力
组织施 工能力
沟通 能力
社会 能力
表达 能力
能力目标
专业 能力
施工方案 设计能力
质量监 控能力
分析总 结能力
知识目标
合拢段施工工艺
施工方案实施
质量控制措施
任务图解
任务1. 合拢施工流程 任务2. 合拢前准备工作
任务3. 合拢技术要求 任务4. 质量控制措施
复习
预防措施：
1.布置弯起预应力钢筋及抗裂钢筋； 2.锚具后设置钢筋网片； 3.养护到达龄期强度 4.施工工况、工艺流程必须与设计相符。
★箱梁底板崩裂
预应力管道位置不准确，定位不牢靠，
保护层过薄，混凝土强度低，张拉过早。
子任务2解析：
★关键在于锚点要紧固 ★如何准确处理错台
★正常块件接缝控制（顺直）
★沿纵向波纹管的纵向裂缝 ★箱梁底板崩裂
子任务1解析：裂缝控制
箱梁表面收缩裂缝：洒水养护，拉毛处理
箱梁表面收缩裂缝：洒水养护，拉毛处理
箱梁表面收缩裂缝：洒水养护，拉毛处理
★沿纵向波纹管的纵向裂缝
原因分析：
1.主拉应力超过预应力索和普通钢筋抗剪力及混凝土抗拉强 度，或者拆模过早； 2.预应力索道方向的裂缝混凝土受到较集中地压应力，保护 层混凝土不足以抵抗拉应力； 3.普通钢筋网，间距过大，不能满足抗裂要求； 4.施工临时荷载超载作用点产生过大的集中应力。
合龙施工要点
合龙口混凝土宜比梁体提高一级，并要求早强 为保证浇注混凝土过程中合龙口始终处于稳定状 态，必要时浇注之前可在各悬臂端加与混凝土重 量相等的配重，加、卸载均应对称梁轴线进行。 混凝土达到设计要求的强度后，先部分张拉预应 力钢索，然后解除劲性骨架，最后按设计要求张 拉全桥剩余预应力束，当利用永久束时，只需按 设计顺序将其补拉至设计张拉力即可。 临时束的张拉力一般宜在0.45~0.5Rjy，以防在 合龙过程中预应力束过载报废而需要重新更换新 束。
→安装边跨合龙段劲性骨架，并焊接一端
→合龙段劲性骨架锁定
→浇筑合龙段混凝土、张拉边跨合龙束
连续梁合龙前的墩、梁临时固结约束措施解除
① 一般讲，在两侧边跨合龙后，应 立即解除墩梁临时固结措施，使 梁成简支悬臂体系。 ② 也有另一种情况，可以在中跨合 龙后再解除墩梁临时固结措施。 采取上述哪一种解除方式，要与 设计院沟通后才能确定，切勿自 行确定。
子任务3：避免色差
★模板色差 ★混凝土布料 ★两层混凝土时间间隔 ★层与层直接混凝土振捣
子任务4：施工监控
→引入预抛高进行线形控制
观念更新之三：挂篮悬浇施工监控
→增加悬浇块件结束后的施工工况测量 →减少应力监控数量
调整模板系统：
调整依据：挂篮预压及软件模拟计算模型，引入预抛高进
控数量 。
梁临时固结约束措施解除
挂篮悬浇最后一块悬浇段，并同时进行边跨支架现 浇段
安装合龙段吊架（或利用挂篮）及水箱压重
安装合龙段吊架（或利用挂篮）及水箱压重
临时锁定措施
内外刚性支撑锁定措施
⒉合龙口的 临时锁定支 撑
外(或内)刚性支撑和张 拉临时束共同锁定 仅设刚性外（或内）刚性支 撑锁定
安装边跨合龙段劲性骨架，并焊接一端
任务4. 质量控制措施
子任务1：裂缝控制
子任务2： 块件错台 子任务3： 子任务4： 避免色差 施工监控
任务4. 质量控制措施
★0＃块温度裂缝（可专题探讨）
→控制混凝土内外温差小于25度 → 温降速率每天小于2度等 → 热水养生
★箱梁表面收缩裂缝
→及时养生、保湿养生 →一个块件周期养生 → 箱梁顶面拉毛
行线形控制，增加悬浇块件结束后的施工工况测量，应力监
计算方法：H H lmi sji
式中：
f f
li
2i
f3i f4i f5i f gl
H lmi ——i 节段立模标高(节段上某确定位置)； H sji ——i 节段设计标高；
f1i ——由各梁段自重在／节段产生的挠度总和； f 2i ——由张拉各节段预应力在
★挂篮悬浇施工流程
→在0＃块件上拼装挂篮
→挂篮预压（可压一只挂篮，压的方式多样化）
→立模、绑扎钢筋等(立模：定人、定时、设备、前锚点)
→挂篮混凝土悬浇
→挂篮前移（纵横向对称、后锚点牢固）
任务1. 合拢施工流程
★边跨合龙段施工流程
→挂篮悬浇最后一块悬浇段，并同时进行边跨支架现浇段
→安装合龙段吊架（或利用挂篮）及水箱压重
任务3解析. 合拢技术要求
★合龙段施工关键技术
→劲性骨架焊接锁定：方式，方法
→合龙段混凝土施工压重：压重数量、方式及变 形测量时间 →劲性骨架焊接锁定条件：温度与变形 →合龙前悬臂梁变形测量(两种典型天气测量) →合龙段混凝土（强度、膨胀剂）及浇筑（时间）
任务3解析. 合Biblioteka 技术要求★合龙段施工关键技术
安装边跨合龙段劲性骨架，并焊接一端
合龙段劲性骨架锁定
浇筑合龙段钢筋绑扎
混凝土浇筑养护
张拉边跨合龙束
任务2解析. 合拢前准备工作
→悬臂一定数量后，相邻悬臂T构标高联测
→合龙前悬臂梁变形测量(两种典型天气测量) →合龙段混凝土施工压重： 压重数量（边跨不同）、方式及变形测量时间 →边跨支架现浇的施工时序 →劲性骨架一端首先焊接
