新风系统安装培训资料
新风系统安装培训
安装培训第一部分窗进器的安装首先用笔在窗框顶部画出进风套筒的尺寸大小，并留一定余量，开凿开凿好后将进风套筒装入窗框，并打上一定量的发泡剂密封，以免水或灰尘的进入，并及时修补到位注意事项进风套筒开凿时应注意不能超出和损坏滴水沿室外进风口/室内出风口的安装收尾时用螺丝将室外的进风口收紧，将室内的出风口插入进风套筒的卡槽内即可。
第二部分主机安装新风排气系统在家庭居室中，管道扇通常安装于卫生间或厨房的吊顶中，经由管道连接到卧室、浴室、储室等房间，排除室内污浊的空气及水汽，同时从卫生间排出异味。
中央新风系统提供了足够的通风。
亦可控制污染物的积聚和保持房间湿度。
达到空气清新自然的效果。
管道扇通常为吊顶安装方式，将室内的污浊空气通过各排风口近入管道扇统一排除室外。
管道扇各进风口配有空气流通控制部件，不管风管的长短，该部件可自动平衡各风口及管道内的空气流量及压力。
无需任何人工干预调节。
新风送风系统住宅式多点吸风系统具有超静音、超节能、超薄等优点。
并具有对空气过滤、杀菌、除臭功能。
主要安装于阳台、客厅或空气质量比较优良的地方，通常为吊顶安装方式。
各进风口配有空气流通控制部件，不管风管的长短，该部件可自动平衡各风口及管道内的空气流量及压力，可人工调节。
本装置带有多功能的过滤网，将室外的空气进行过滤、杀菌、除臭后的新鲜空气送至室内、使室内空气环境清新、自然。
安装过程及注意事项：1、墙体开孔，需用主机所走官道的墙体开直径为80mm的孔2、在确定中央新风机安装位置时需要考虑的因素有：需要通风的各房间的位置、排风口的位置、电源所在位置等。
安装前必须确保有足够的操作空间。
排风机有2个75mm直径的通风口，1个100mm直径的通风口，其中有1个为排风口。
主机应安装在非居住区域，如浴室、厨房、车库及洗衣房等。
当管道通过未加热的屋顶空间时，必须采取保温措施。
管道的排布应该尽可能直，吸风管必须由排风机处往下排。
将管道连接到空气管家中央排风机接口处，管道的另一头连接到室内的天花板回风口。
新风安装标准培训重点知识
一、新风机和除湿机售前知识 （1）针对售前在销售新风机和除湿机时，必须根据现场情况来配置合理的机型，选型大小是 根据使用空间的立体面积来算的，根据最接近的面积来选用机型。
（2）安装新风机和除湿机必须要接触到钻孔，所以后期在销售过程中必须要了解各小区的实 际情况再进行销售，不能盲目的去销售，造成后期售后安装麻烦。
安装流程标准规范
1.定位时根据现场，按业主，装修项目经理提供的位置，需要让业主在定位单上签字。 2.室外机必须有足够的散热空间及维修空间，室外机的基础，防震和规范必须合格，安装室外机后，在调试前要进行保护。 3.室内机水平吊装，高度合适，（并确定安装后后期无灯槽，有无影响后期的出，回风效果）如有，让业主在安装单位上签字确定，到公 司备案留存 4.室内机吊装后要做防尘保护，出回风口张贴标识，填写出回口及检修口尺寸 5.室内机吊筋下方采用双螺母 6.辅助（中财）排水管必须平直，提升段符合规范，保温合适。 7.冷媒冷凝管走向必须横平竖直，走向美观，安装好后张贴标识 8.冷媒管材质符合规范（大金用中佳，其他品牌用飞轮） 9.安装过程中铜管封口必须进行保护 10.冷媒冷凝管的吊筋间距不得超过1米，吊筋间的配管无下垂安装 Nhomakorabea程标准规范
11.冷凝管的坡度不得小于1|100的坡度，无倒坡 12.冷媒管冷凝管不得共用管卡进行固定 13.冷凝管材质符合规范（PVC-U),管径符合按照标准 14.冷凝管排气口的开口朝下 15.冷凝管汇流处采用错位连接，无T 字型对冲 16.冷媒管出外墙的部分，冷媒管必须有弯度，要用包扎带包好。 17.冷媒管分支管水平安装，前后保持50公分以上的直管距离 18.冷媒管保压时同时对气液两管打压，三管设备须同时对三管进行打压，压力必须40公斤，保压24小时后，放到20公斤。 19.信号线为屏蔽线，信号线线径符合规范0.75以上 20.信号线采用一进一出的连接方式，信号线单独穿管，与内机连接必须用软管连接

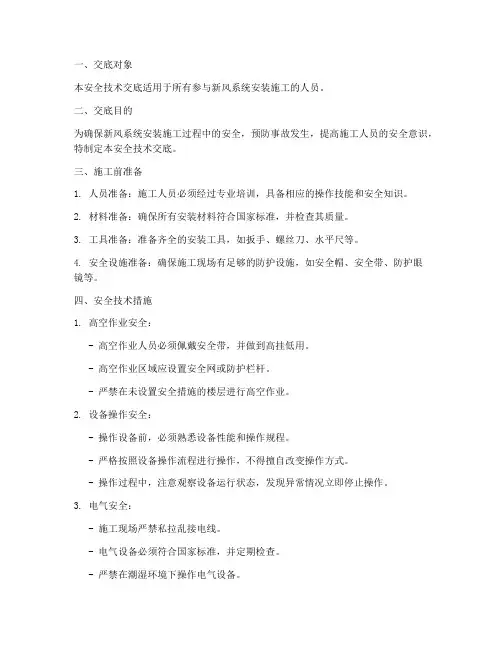

新风系统安装安全技术交底模板
一、交底对象本安全技术交底适用于所有参与新风系统安装施工的人员。
二、交底目的为确保新风系统安装施工过程中的安全，预防事故发生，提高施工人员的安全意识，特制定本安全技术交底。
三、施工前准备1. 人员准备：施工人员必须经过专业培训，具备相应的操作技能和安全知识。
2. 材料准备：确保所有安装材料符合国家标准，并检查其质量。
3. 工具准备：准备齐全的安装工具，如扳手、螺丝刀、水平尺等。
4. 安全设施准备：确保施工现场有足够的防护设施，如安全帽、安全带、防护眼镜等。
四、安全技术措施1. 高空作业安全：- 高空作业人员必须佩戴安全带，并做到高挂低用。
- 高空作业区域应设置安全网或防护栏杆。
- 严禁在未设置安全措施的楼层进行高空作业。
2. 设备操作安全：- 操作设备前，必须熟悉设备性能和操作规程。
- 严格按照设备操作流程进行操作，不得擅自改变操作方式。
- 操作过程中，注意观察设备运行状态，发现异常情况立即停止操作。
3. 电气安全：- 施工现场严禁私拉乱接电线。
- 电气设备必须符合国家标准，并定期检查。
- 严禁在潮湿环境下操作电气设备。
4. 通风排气：- 安装过程中，确保施工现场通风良好。
- 通风不良时，应使用排风扇等设备进行通风。
- 严禁在密闭空间内进行通风不良的作业。
5. 材料搬运：- 搬运材料时，注意平衡，防止坠落。
- 严禁在狭窄通道内搬运重物。
五、施工过程注意事项1. 安装前检查：- 仔细检查施工现场，确保无安全隐患。
- 检查设备、材料是否符合要求。
2. 安装顺序：- 按照设计图纸和施工方案进行安装。
- 严禁擅自改变安装顺序。
3. 安装质量：- 严格按照标准进行安装，确保安装质量。
- 及时发现问题并整改。
4. 施工记录：- 做好施工记录，包括施工时间、人员、材料、设备等信息。
六、施工结束后的安全措施1. 清理现场：- 施工结束后，清理施工现场，确保无遗留隐患。
2. 设备检查：- 检查设备运行状态，确保无异常。
民用新风系统培训
民用新风系统培训2016-7-12*********************目录一、新风系统 (2)二、新风系统的重要性 (2)三、新风系统的类型 (3)1、单向流新风系统 (3)2、双向流新风系统 (5)3、地送风新风类型 (6)四、新风的工作原理 (8)1、全热回收型新风工作原理 (8)2、顶送风新风工作原理 (8)3、微正压型工作原理 (9)五、新风系统参数设计 (9)1、空调系统的新风量，应符合下列规定： (9)2、风管风速 (9)3、系统新风量的确定 (10)六、新风系统安装 (11)1、PVC通风管道安装 (11)2、地送风管系统安装 (14)七、PM2.5新风系统的使用效果 (16)民用新风系统培训一、新风系统新风系统是由新风换气机及管道附件组成的一套独立空气处理系统，新风换气机将室外新鲜气体经过过滤、净化，通过管道输送到室内。
新风系统是根据在密闭的室内一侧用专用设备向室内送新风，再从另一侧由专用设备向室外排出，在室内会形成“新风流动场”的原理，从而满足室内新风换气的需要。
实施方案是：采用高压头、大流量小功率直流高速无刷电机带动离心风机、依靠机械强力由一侧向室内送风，由另一侧用专门设计的排风新风机向室外排出的方式强迫在系统内形成新风流动场。
在送风的同时对进入室内的空气进新风过滤、灭毒、杀菌、增氧、预热（冬天）。
二、新风系统的重要性房间内安装新风设备的优势优势1）不用开窗也能享受大自然的新鲜空气；2）避免“空调病”；3）避免室内家具、衣物发霉；4）清除室内装饰后长期缓释的有害气体，利于人体健康；5）调节室内湿度，节省取暖费用；6）有效排除室内各种细菌、病毒；7）超静音。
三、新风系统的类型1、单向流新风系统即“强制排风、自然送风”。
以住宅为例：排风口安装在厨房、卫生间等污浊空气聚集的地方，排风口直接与卫生间的竖井或是厨房的烟道连接,导入新风的进风口安装在卧室、客厅的门窗上方,并直接连接户外。
新风系统安装安全技术交底模板
一、交底目的为确保新风系统安装过程中的安全，避免安全事故发生，特制定本安全技术交底。
二、交底内容1. 施工人员要求- 所有参与新风系统安装的施工人员必须经过专业培训，掌握新风系统安装的基本技能和安全操作规程。
- 进入施工现场必须佩戴安全帽，系好安全带，穿着合适的劳动保护服装。
2. 施工环境要求- 施工现场应保持整洁，合理布置施工材料，确保通道畅通，防止发生绊倒、碰撞等事故。
- 施工区域应设置明显的警示标志，提醒人员注意安全。
3. 施工设备与材料要求- 施工设备必须符合国家安全标准，并经过定期检查和维护。
- 施工材料必须符合国家相关标准和要求，严禁使用不合格或过期材料。
4. 安装前的准备工作- 施工前应对安装现场进行仔细检查，确保现场环境符合安装要求。
- 根据设计图纸，核对安装位置、尺寸和管道走向，确保无误。
5. 安装过程中的安全措施- 安装过程中，操作人员应严格遵守操作规程，不得擅自更改安装方案。
- 严禁在高空作业时，未佩戴安全带或安全带未系紧。
- 在安装管道时，应注意防止管道扭曲、碰撞，确保管道连接牢固。
- 在安装过滤系统时，应注意过滤材料的质量，确保过滤效果。
- 安装热交换器时，应确保热交换器的密封性能，防止发生泄漏。
6. 安装后的检查与验收- 安装完成后，应对新风系统进行全面检查，确保系统运行正常，无安全隐患。
- 验收合格后方可投入使用。
三、注意事项1. 施工人员应严格遵守操作规程，不得擅自更改安装方案。
2. 高空作业时，必须佩戴安全带，并做好安全防护措施。
3. 施工现场应保持整洁，合理布置施工材料，确保通道畅通。
4. 定期对施工设备进行检查和维护，确保设备正常运行。
5. 对施工材料进行严格把关，确保材料质量。
四、应急措施1. 如发生人员受伤，应立即停止施工，并拨打急救电话。
2. 对受伤人员进行现场急救，并迅速送往医院治疗。
3. 对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。

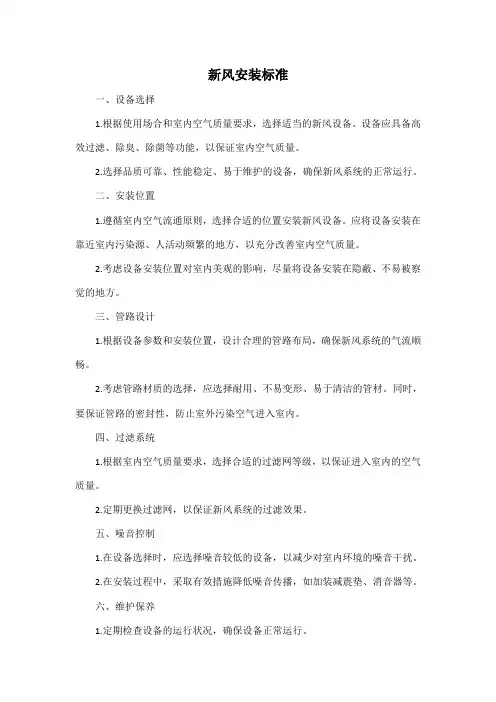

新风安装标准
新风安装标准
一、设备选择
1.根据使用场合和室内空气质量要求，选择适当的新风设备。
设备应具备高效过滤、除臭、除菌等功能，以保证室内空气质量。
2.选择品质可靠、性能稳定、易于维护的设备，确保新风系统的正常运行。
二、安装位置
1.遵循室内空气流通原则，选择合适的位置安装新风设备。
应将设备安装在靠近室内污染源、人活动频繁的地方，以充分改善室内空气质量。
2.考虑设备安装位置对室内美观的影响，尽量将设备安装在隐蔽、不易被察觉的地方。
三、管路设计
1.根据设备参数和安装位置，设计合理的管路布局，确保新风系统的气流顺畅。
2.考虑管路材质的选择，应选择耐用、不易变形、易于清洁的管材。
同时，要保证管路的密封性，防止室外污染空气进入室内。
四、过滤系统
1.根据室内空气质量要求，选择合适的过滤网等级，以保证进入室内的空气质量。
2.定期更换过滤网，以保证新风系统的过滤效果。
五、噪音控制
1.在设备选择时，应选择噪音较低的设备，以减少对室内环境的噪音干扰。
2.在安装过程中，采取有效措施降低噪音传播，如加装减震垫、消音器等。
六、维护保养
1.定期检查设备的运行状况，确保设备正常运行。
2.定期清理和维护过滤网，保证过滤效果。
3.定期检查管路密封性和气流状况，防止室外污染空气进入室内。
七、安装验收
1.在安装完成后，应进行系统调试和验收，确保新风系统正常运行。
2.检查设备的各项性能指标是否符合要求，如风量、过滤效果等。
3.检查管路密封性和连接处是否牢固，确保无泄漏现象。
新风培训PPT(1)
生命最不可或缺的物质
面对室内外污染加剧，我们该如何改善我 们长期赖以生存的室内环境
室内空气污染治理方法
治理方法
使用环保建材
采用物理化学 方法
室内通风
方法描述
选择环保的材料 ，绿色建材，绿 色家具等
空气检测治理公 司治理室内空气
自然通风或机械 通风
优劣性比较
大大增加住宅成 本、受建材影响 较大
治标不治本（甲 醛和乙苯的释放 年限为8~15年 ）
缺点：新风主机只起 到通风换气作用，并 不过滤PM2.5，没有热 交换，造成能源损失 大。
正压单向流系统示意图
单向流——“强制进风，自然排风”
优势：主机安装高度 低，整体成本较低， 能达到一定的除霾、 通风效果。
缺点：不能形成对流， 换气效果不理想。没 有热交换，造成能源 损失大。
双向流示意图
双向流——“强制排风，强制送风”
＆PM10可达咽喉临界值 ，是PM2.5的64倍大 ＆PM50肉眼可见临界值 ，是PM2.5的8000倍
PM2.5对人体的危害
• PM2.5医学证明进肺进血 1、引发呼吸道阻塞或炎症 2、致病微生物、多环芳烃、油烟等搭顺风车进入体内致癌 3、影响胎儿发育造成缺陷 4、PM2.5颗粒物通过气血交换进入血管，诱发心血管疾病
简单来说，新风系统就是个空气置换机。
新风的功效
1、提供新鲜空气。一年365天，每天24小时源 源不断为室内提供新鲜空气，满足人体的健康 需求。 2、驱除有害气体。有效驱除油烟异味、CO2、 香烟味、细菌、等各种不健康或有害气体。 3、防霉除异味。将室内潮湿污浊空气排出， 防止发霉和滋生细菌，有利于延长建筑及家具 的使用寿命。 4、减少噪音污染。使室内更安静更舒适。 5、防尘。有效过滤室外空气，保证进入室内 的空气洁净。 6、降低能耗。最大程度的减少了夏季或冬季 室内的冷源和热源的损失，减少空调的能耗。 7、安全方便。避免开窗引起的财产和人身安 全隐患。即使家里没人，也能自动新风换气。
新风系统安装培训PPT
陆宏兵 新风推广师
目录
01
02
03
04
施工准备 施工流程 施工验收 施工交付
PART 01
施工准备
设计 方案 准备
施工 现场 协调
材料 工具 准备
施工 人员 准备
1 设计方案准备 2 施工现场协调 3 材料工具准备
4 施工人员准备
设计方案准备
系统设计方案 已经通过审查
系统设计图纸 已经通过审查
施工组织方案 已经通过批准
施工场地符合 安全生产要求
现场条件符合 正常施工需要
特别注意点
设计方案和图纸要和现场情况一致，避免现场无法按图施工 设计中考虑与其他管路是否存在打架现象，过梁方案是否可行 设计中考虑打孔位方案准备 2 施工现场协调 3 材料工具准备
4/7 主机安装
② 吊杆和膨胀套件的选用
• 打孔后将装配有膨胀套件和下端螺母的丝杆直接打 到孔内，下端螺母是用来固定主机吊孔的上端的， 先装到吊杆后再用铁锤打吊杆入孔是为了避免铁锤 打吊杆的头打得不成形，再想加螺母就套不上去了。
• 吊杆一般是3米长的，实际使用时需自行切割，切 割长度根据主机和管道的吊装高度确定。吊杆切割 后要用切割刀片磨平。也可选用免打磨的丝杆钳。
主机定位 检查试机 开孔打洞 主机安装 管道安装 风口安装 开机调试
1/7 主机定位 常见安装位置
厨房间吊顶 卫生间吊顶 内阳台吊顶 衣帽间吊顶 衣帽间柜体 橱柜的柜体 房间的走廊 别墅设备间
1/7 主机定位 主机定位原则
1. 尽量远离长时间活动区域，避免噪声影响 2. 主机周围应留有一定的活动区域，方便安装和后期维护 3. 尽量靠近外墙立面，方便安排送排风口，室外新风口空气应清洁 4.主机位置应使得整个系统的管路总长为最短以减少系统阻力 5.主机附近必须方便进行合适的电源配置，以便接入正确电源 6.主机位置要避免跟水管、灯具等其它设备安装位置有冲突 7.主机应避免安装在极寒和高温环境下（合适温度-10℃-40℃） 8.主机应避免安装在相对湿度极高（85%RH）环境下
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
100Φx1m
9.80 耐火材料，双层管道，防止泄露，订做，8米/支 4.00 普通玻璃棉保温软管，8米/支
上海建材市场一般价格，非品牌新产风系品统，安仅装培供训参资考料。
注：单价为上海市场价格
管材－镀锌钢板
管材—镀锌钢板
详细说明： 镀锌钢板一般在大风量风管中使用，一般制作方型 风管，因为尺寸不同需要订做，包含人工费用，无 法详细计算。 单价：25元/m2
200Φx110Φ 11.9
160Φx110Φ 5.2
110Φx75Φ 2.3
110Φx50Φ 2.2
注：单价为上海市场价格
偏心管接
偏心异径管接，风阻过大，禁止使用
新风系统安装培训资料 上海市场价格，仅供参考。
管件—三通
管件－三通
名称
UPVC斜 三 通
UPVC三 通
UPVC四 通
上海市场价格，仅供参考。 新风系统安装培训资料
≥30
换气次数
次/h
1
新风系统安装培训资料
必要换气量的计算方法
必要换气量（新风量）的计算公式
1、按人数计算
Q=n*30
Q:必要换气量（新风量） m3/h
n:人数
2、按换气次数计算
Q=N・A ・H
Q:必要换气量（新风量） m3/h
N:换气次数 次/h
*一般别墅、公寓等居住类建筑的
A:房间面积 m2
新风量按换气次数计算
H:房间的吊顶高 m 新风系统安装培训换资气料次数一般取一次
安装材料篇
新风系统安装培训资料
安装材料
安装材料分类
•管材 PVC 螺旋风管 软管 消音软管
•管件 弯头 异径管接 三通
•连接件 管箍 吊卡 软管卡箍
新风系统安装培训资料
•辅料 电线 胶水 穿线管
管材－PVC
管材—PVC
名称
规格
250Φ x1m
8米/支
注：单价为上海市场价格
上海建材市场一般价格，非品牌产品，仅供参考。
新风系统安装培训资料
管材－消音软管
管材—消音软管
详细说明： 直径范围：75～750mm 温度范围：-30℃～140℃ 最大风速：30m／s
最大工作压力：2500pa 玻璃纤维厚度：25mm 玻璃纤维密度：20kg／m3 标准长度：10m
品牌
规格
单价
中财
160Φ x160Φ
44.5
中财
160Φ x110Φ
32.1
中财
9.0
110Φ x110Φ
鼎丰
6.8
中财
6.4
110Φ x75Φ
上海建材市场一般价格，非品牌产品，仅供 参考。
新风系统安装培训资料
管件－弯头
管件—弯头
名称 UPVC90度 弯 头
上海市场价格，仅供参考。
UPVC45度 弯 头
新风系统安装培训资料
品牌
规格
单价
中财
42.3
200Φ
鼎丰
11.3
中财
16.7
160Φ
鼎丰
10.4
中财
5.0
110Φ
鼎丰
3.2
中财
2.6
75Φ
• 工业建筑应保证每人30m3/h的新风量。 • 民用建筑每人最小新风量（见下表）。
民用建筑类型
旅游旅馆
一级(5星级）
客房
二级(4星级）
三级(3星级）
餐厅 宴会2星级）
商业、服务
一级～二级 三级～四级
大堂、四季厅
一级～二级
美容新美风发系统、安康装乐培设训施资料
鼎丰
1.7
中财
1.4
50Φ
鼎丰
0.7
中财
25.8
200Φ
鼎丰
8.7
中财
10.8
160Φ
鼎丰
7.0
中财
3.9
110Φ
鼎丰
2.5
中财
1.9
75Φ
鼎丰
1.2
中财
1.1
50Φ
鼎丰
0.7
注：单价为上海市场价格
管件－大小头
管件—异径管接
同心管接
名称 UPVC异径管接
品牌 中财 中财 中财 中财 中财
规格
单价
200Φx160Φ 11.9
安装培训资料内容
一、设计规范篇 二、安装材料篇 三、安装施工篇 四、梁上开孔篇 五、噪音对策篇 六、结露对策篇 七、电源接线篇 八、故障对策篇 九、维护保养篇 十、施工资质篇
新风系统安装培训资料
设计规范篇
新风系统安装培训资料
设计依据－换气相关规范
1.《采暖通风与空气调节设计规范》GB50019-2003
每人最小新风量 (m3/h·人)
50 40 30 30 25 20 15 20 10 10 30
换气相关规范
旅店 文化娱乐场所
学校
民用建筑类型
客房
3～5星 1～2星
影剧院、音乐厅、录像厅（室）
游艺厅、舞厅（包括卡拉ＯＫ歌厅）
酒吧、茶座、咖啡厅
体育馆
商场（店）、书店
饭馆（餐厅）
办公楼
住宅
教室
新风系统安装培训资料
小学 初中 高中
每人最小新风量 (m3/h·人) 30 20 20 30 10 20 20 20 30
30
11 14
17
换气相关规范
2.《室内空气质量标准》 GB/T18883-2002 ■ 每人最小新风量30m3/h 。
3.《健康住宅建设技术要点》国家住宅与居住环境工程中心主编
参数
单位
标准值
新风量 m3/(h•人)
200Φ x1m
160Φ x1m
UPVC 110Φ x1m
75Φ x1m
上海管材价格 单价指每米价格，4米/支，按支购买。
50Φ x1m
风管一般使用排水管。
新风系统安装培训资料
品牌
单价
弘达
30.00
中财
38.00
弘达
17.00
中财
25.06
顺舟
13.75
弘达
11.25
中财
12.50
顺舟
7.50
弘达
5.00
中财
6.80
顺舟
4.50
弘达
3.00
中财
3.92
顺舟
2.75
弘达
2.25
注：单价为上海市场价格
管材－螺旋风管
管材—螺旋风管
名称 规格
200Φx1m
金属螺 旋管
150Φx1m
100Φx1m
品牌 单价 无 35.00 无 25.00 无 20.00
注：单价为上海市场价格
上海管材价格 单价指每米价格，3米/支，按支购买。 建材市场一般价格，非品牌产新风品系，统仅安装供培参训资考料。
名称
规格
单价
备注
250Φx1m
19.50 耐火材料，双层管道，防止泄露，订做，8米/支 10.00 普通玻璃棉保温软管，8米/支
玻璃棉 200Φx1m 保温软
管 150Φx1m
15.50 7.50 12.50 6.00
耐火材料，双层管道，防止泄露，订做，8米/支 普通玻璃棉保温软管，8米/支 耐火材料，双层管道，防止泄露，订做，8米/支 普通玻璃棉保温软管，8米/支
管材－软管
管材—软管
双层软管，密封性较好，无降躁保温功能
名称 规格
单价 备注
双层软150Φx1m 管 100Φx1m
5.50 4.50
8米/支
注：单价为上海市场价格
铝箔软管，单层，无降躁保温功能，可 能漏风，不建议使用
名称 规格
单价 备注
单层铝150Φx1m 箔软管100Φx1m
2.50 1.50
