电脑数控沥青软化点试验仪使用说明书
电脑沥青软化点试验器

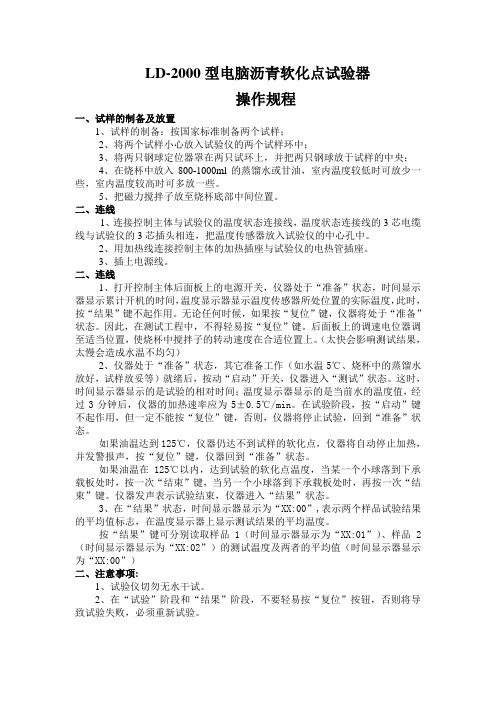

LD-2000型电脑沥青软化点试验器操作规程一、试样的制备及放置1、试样的制备：按国家标准制备两个试样；2、将两个试样小心放入试验仪的两个试样环中；3、将两只钢球定位器罩在两只试环上，并把两只钢球放于试样的中央；4、在烧杯中放入800-1000ml的蒸馏水或甘油，室内温度较低时可放少一些，室内温度较高时可多放一些。
5、把磁力搅拌子放至烧杯底部中间位置。
二、连线1、连接控制主体与试验仪的温度状态连接线，温度状态连接线的3芯电缆线与试验仪的3芯插头相连，把温度传感器放入试验仪的中心孔中。
2、用加热线连接控制主体的加热插座与试验仪的电热管插座。
3、插上电源线。
二、连线1、打开控制主体后面板上的电源开关，仪器处于“准备”状态，时间显示器显示累计开机的时间，温度显示器显示温度传感器所处位置的实际温度，此时，按“结果”键不起作用。
无论任何时候，如果按“复位”键，仪器将处于“准备”状态。
因此，在测试工程中，不得轻易按“复位”键。
后面板上的调速电位器调至适当位置，使烧杯中搅拌子的转动速度在合适位置上。
（太快会影响测试结果，太慢会造成水温不均匀）2、仪器处于“准备”状态，其它准备工作（如水温5℃、烧杯中的蒸馏水放好，试样放妥等）就绪后，按动“启动”开关，仪器进入“测试”状态。
这时，时间显示器显示的是试验的相对时间；温度显示器显示的是当前水的温度值，经过3分钟后，仪器的加热速率应为5±0.5℃/min。
在试验阶段，按“启动”键不起作用，但一定不能按“复位”键，否则，仪器将停止试验，回到“准备”状态。
如果油温达到125℃，仪器仍达不到试样的软化点，仪器将自动停止加热，并发警报声，按“复位”键，仪器回到“准备”状态。
如果油温在125℃以内，达到试验的软化点温度，当某一个小球落到下承载板处时，按一次“结束”键，当另一个小球落到下承载板处时，再按一次“结束”键。
仪器发声表示试验结束，仪器进入“结果”状态。
3、在“结果”状态，时间显示器显示为“XX:00”,表示两个样品试验结果的平均值标志，在温度显示器上显示测试结果的平均温度。
沥青仪器操作规程
5、将仪器装置好，先将洗净并烘干的水分接受器2的支管紧密地安装在玻璃烧瓶1上，使支管的斜口进入烧瓶15-20cm；然后在接受器上连接冷凝管3，冷凝管的内壁要预先用棉花拭干。安装时，冷凝管与水分接受器的轴心线要相重合，冷凝管下端的斜口切面要与接受器的支管管口相对。为避免蒸气逸出，应在塞子缝隙上再涂抹火棉胶，进入冷凝管的水温与室温相差较大时，应在冷凝管的上端用棉花塞紧，以免空气中的水蒸气进入冷凝管凝结。
4、试样温度达到预期闪点前28℃时开始，每隔2℃按点火器按钮一次，使点火器的试焰沿试验杯口中心以150mm半径作弧水平扫过一次；从试验杯口的一边至另一边所经过的时间约1s。此时应确认点火器的试焰为直径4mm±0.8mm的火球，并位于试验杯口上方2.5mm处。
5、当试样液面上最初出现一瞬即灭的蓝色火焰，立即从温度计上读记温度，作为试样的闪点。
5、调整针杆高度使试针尖刚好接触试样表面，按下仪器“启动”键，位移传感器自动清零，针与连杆自动释放穿入试样同时开始倒计时，计时时间一到，则自动锁定并显示此时测试针插入沥青的深度值，检测有效按“存储”键予以确定。
6、将针与连杆往上推到检测位，试样换一个位置重复第5步，进行第二次和第三次检测。
7、试验完毕，先断开电源再将针与连杆往上推复位，清理仪器及工作台。
STYD-3型 沥青延伸度测定仪
操作规程
1、使用前，先检查设备标签应为“绿色”。
2、接通电源，打开仪器开关，仪器自检完成后，显示仪器主副CPU的软件版本。延时2秒后，仪器进入试验界面。按“设置”键进入设置界面，设置好延伸速率和试验温度，然后再按“设置”键返回试验界面。
沥青设备操作规程
沥青软化点测定仪操作规程1、将黄铜环置于涂甘油滑石粉隔离剂的玻璃板上。
2、将沥青加热熔化后，注入环内。
3、自然冷却30分钟后，用热刀削去高出环面的多余试样。
4、将铜环放置在中层孔板的相应圆孔上，并套上钢球定位环，插入温度计。
5、将环架置于一定温度的水或者甘油中15分钟（水温为5±0.5℃，甘油为32±1℃，软化点在80以下用水，大于80℃用甘油）。
6、取出环架，把钢球安置于铜环上，复将环架放入烧杯，保持水温或者油温。
7、电脑控制加热，按启动开关，仪器自动使水温或者油温在三分钟后维持在每分钟上升5±0.5℃的速度加温， 同时光电检测部份对试件受热软化点情况进行自动检测。
8、试样受热软化钢球下坠至规定距离25.4mm时，挡住红外光线，试验自动结束，试验结果可通过<结果>按键读取底板表面接触时的温度即为软化点。
沥青混合料马歇尔稳定度仪操作规程1、检查电源线是否连接好后，打开主机、控制器、打印机开关。
2、按“复位”键，使控制器的流值、稳定度均显示为“0.00”。
3、将马歇尔试验仪的上下压实度放入水槽中烘箱中达到相应温度后取出放入加载主机上。
4、将试件从已达规定温度和规定时间的恒温水槽中取出，用湿毛巾擦干试件表面的水分，放入上下压头之间。
5、按“启动”键，马歇尔稳定度仪自动加载并采集试件的最大荷载和流值后下降复位。
6、按试件编号记录显示相应的稳定度和流值，按打印键，打印出马歇尔试验结果及图形。
7、从恒温水槽中取出试件至测出最大荷载值的时间，不是得超过30秒。
8、试验完成后，关闭电源，清理仪器，并认真记录仪器使用台帐。
沥青路面渗水仪操作规程1、将清扫后的路面用粉笔按测试仪器底座大小划好圆圈记号。
2、在路面上沿底座圆圈抹一薄层密封材料，边涂边用手压紧，使密封材料嵌满缝隙且坚固地粘结在路面上，密封料圈的内径与底座内径相同，约150mm，将组合好的渗水试验仪底座用力压在路面密封材料圈上，再加之压重铁圈压住仪器底座，以防压力水从底座与路面间流出。
沥青软化点仪器操作规程
沥青软化点仪器操作规程1. 引言沥青是一种广泛应用于道路建设的材料。
它的质量对于路面的性能有着至关重要的影响。
沥青的软化点是衡量沥青质量的一个重要参考指标。
沥青软化点仪器是用于测试沥青软化点的专业仪器。
本文档旨在对沥青软化点仪器进行操作规程的说明，以确保仪器正常运行、保证测试结果的准确性和维护仪器的长期使用。
2. 仪器说明沥青软化点仪器主要由下述部分组成：1.试验灯笼：用于加热沥青试样。
2.温度调节装置：用于控制试验灯笼的温度。
3.试验杯：用于容纳沥青试样。
4.指针式温度计：用于测量试验杯内沥青试样的温度。
5.计时器：用于测量沥青试样从开始加热到发生热流动所需的时间。
3. 仪器操作3.1 准备工作在使用沥青软化点仪器之前，需要进行以下准备工作：1.将试验杯中的残留物清除干净。
2.将试验杯放回试验灯笼内，并加入适量的油脂润滑。
3.将试验灯笼升起，将试验杯放回试验杆上。
4.将指针式温度计放入试验杯内，并使其与试验杯的底部相接触。
5.将温度调节装置开关放置在关闭位置。
3.2 操作流程1.将试验灯笼降下，将试验杯置于试验台上。
2.向试验杯中加入沥青试样，使其高度不超过试验杯的3/4。
3.将试验杯置于试验台上，将试验灯笼降下，盖上试验灯笼盖，使其与试验杯密封。
4.将温度调节装置开关打开，设定所需的温度。
温度设定值应比待测沥青的预期软化点高5℃以上。
5.等待试验灯笼内的沥青试样升温，直到出现热流动，即试验杯内沥青开始流动。
此时，计时器开始计时。
6.当试验温度达到预设温度时，记录下计时器的时间，并将温度调节装置开关关闭。
7.记录试验杯内沥青的软化点温度。
4. 仪器维护沥青软化点仪器需要定期进行维护，以确保其正常运行和数据的准确性。
4.1 清洁试验灯笼、试验杯和指针式温度计等仪器部分应保持清洁，并及时清除试验杯内的残留物。
4.2 校准定期对仪器进行校准，以确保其测量结果的准确性和可靠性。
4.3 保养经常进行保养，包括润滑和更换易损件，以确保仪器的良好状态并延长其使用寿命。
DF型电控沥青软化点测定仪操作规程
DF型电控沥青软化点测定仪操作规程DF型电控沥青软化点测定仪是一种用于测定沥青材料的软化点的仪器，该仪器由电气控制系统、加热系统、测量系统等组成，使用前需要严格遵守操作规程。
本文将着重介绍DF 型电控沥青软化点测定仪的操作规程，以确保测试结果的准确性和仪器的安全性。
一、前期准备1. 操作人员应熟悉DF型电控沥青软化点测定仪的结构和原理。
2. 操作人员应根据被测试材料的性质选择相应的试验针和负荷。
3. 试验针和负荷应在使用前进行校验，确保其符合标准要求。
4. 确保测试仪器的加热系统、温度传感器、温度调节器等都处于正常状态。
二、操作步骤1. 将被测试的沥青样品加入试验杯中，将试验针放入样品中，确保试验针与样品表面平行。
2. 打开测试仪器的电源开关，将温度调节器设定为试验温度。
3. 调节冷却水流量和温度，确保试验杯内水温低于试验温度。
4. 按下“启动”按钮，开始加热测试样品。
测试样品的加热过程中，应注意观察仪器显示的温度变化情况，确保测试样品得到均匀加热。
5. 测试仪器会自动停止加热，同时试验针会垂直下落，直至触碰到软化的样品，此时仪器会自动记录下针头降落的深度。
6. 试验完成后，关闭测试仪器的电源开关和加热开关，将测试杯内的水倒掉。
7. 拆卸试验杯内部装置进行清洗。
三、注意事项1. 在试验进行过程中，不能随意拔掉插头或移动电源线，以免影响测试结果。
2. 操作人员应随时关注测试杯内的水位，保证水位与测试杯口齐平。
3. 在测试过程中，需要时刻留意仪器的温度变化情况，如有异常应立即停止测试。
4. 在更换试验针和负荷前，应确保测试仪器已经断电并等待其冷却至正常温度。
5. 测试仪器应摆放在平稳的台面上，并避免与其他设备或物品发生碰撞。
为保证测试结果的准确性和DF型电控沥青软化点测定仪的安全性，严格按照操作规程进行操作非常必要。
操作人员应遵循上述规程并注意细节，从而确保测试结果的可靠性和准确性。
电脑自动沥青软化点测定仪使用及说明
电脑自动沥青软化点测定仪使用及说明
一、显示器及键盘的使用：
显示器为左右两组，试验时，左边显示时间，右边显示温度。
当试件落到底版时按“确定”键，按“结果”键，依次显示试验结果及时温。
按“搅拌”键，磁力搅拌器开始搅拌，再一次“搅拌”键搅拌停止。
搅拌速度可调后盖板上的“搅拌”按钮。
二、温度效准：
当温度数据不准时，仪器不能保证5℃+0.5℃/分的正常升温.调试如下:将标准温度计及温度传染器放入水中搅拌10分钟后,调仪器后面的温度效准旋钮使仪器与温度计一致即可(注意:温度效准不得随便乱动,调节时必须用温度计效准).
三、试验:
在烧杯内放入澄清的甘油或水至规定的刻度线,并将搅拌子放入烧杯内,再将按规程准备好的试样放在中层固定孔上,试样架放入烧杯内,(注意温度传染器探头必须插在铜板的圆孔上)后,按“试验”键,仪器进入试验状态,磁力搅拌器开始搅拌,仪器控制加热器按规定要求加热,试验运行时间及温度由显示屏显示,当试件软化点落到下层板上按一下“确定”键记录下试验结果,显示出平均值,同时停止试验.当试件没有落到下层板,仪器显示“-P-”“Df-5”时说明该试件软化点温度高于125℃，高于仪器试验温度仪器试验自动退出试验。
沥青试验仪器操作规程 (完整版)解读
LYY-7D智能沥青延伸度测定仪1.按“菜单”键进入设置界面，设置好延伸速率和实验温度。
然后再按“确认”键返回实验界面。
2.按下“控温”，仪器开始控温，根据设定的温度，仪器会自动判断当前的环境温度，并启用正确的温度控制策略。
如果当前传感器测得的温度不能正确反映当前的环境温度，导致本该启动制冷的，但是制冷没有启动，可以手动启动或者关闭制冷，按下“制冷启动”键，可以启动或者关闭制冷。
3.温控启动后，循环泵自动启动。
如果在进行试验是，水流影响了试验，可以手动关闭循环水泵，按下“水流循环”键即可。
4.按下“试验”键，开始拉伸。
如果需要紧急停止试验，按下绿色的“电机停止”键即可立即停止电机运转，并停止试验。
试验时的过程中，按下“记忆”键一次，则记录一次当前的位移值，记录3次后试验自动停止。
5.按下左右移箭头键，可以手动操作工作台进行左右移动，以便方便的挂上试模。
6.试验完毕，按下“归位”键，工作台将自动归位到起始状态。
7.手动开关键在不同的时刻，2个按键被赋予不同的功能。
带待机状态下，2个按键为左，右移功能。
当试验启动后，2个按键分别对应“记忆”“停止”键。
SLR-IV三数显沥青软化点仪1.将沥青环置于涂有隔离剂的金属板上，备样。
2.将烧杯置于工作台上，杯内注入5±0.5℃的蒸馏水或32±1℃的甘油，将备好的试样铜环放置在环架中层夹板的相应圆孔上，并套上定位环，然后将感温探头从上层板的相应圆孔插入，使感温探头底端与铜环下面齐平。
3.经15分钟后取出环架，将钢球安置在环架上，使各铜环处于同一平面上，并调整至标记线。
勿使各环和试样下表面附有气泡。
4.插上电源，按下“试验”键，仪器进入试验状态，磁力搅拌器开始搅拌，加热器加热速度以5±0.5℃/min加热，时间、温度由显示屏显示。
5.观察试件下落情况，当一个试件下落到下层板时，立即按一下“试验”键，当另一个试件下落到下层板时立即再按一下“试验”键，此时两次的实验温度值即被存贮。
2806H型沥青软化点测定仪
SYD-2806H型沥青软化点测定仪使用说明书SYD-2806H型沥青软化点测定仪是新一代电脑软化点试验器，采用新设计的结构外观和微电脑电路，带背光的点阵式LCD显示，具有体积小，故障率低，智能化程度高，使用简单快捷等特点。
本仪器时间温度分别显示，升温速度采用PID加模糊逻辑算法控制（水加热介质，控温精度达到5.0±0.2℃/分）、程控磁力搅拌器搅拌、升温线性好、高精度光电检测技术扫描钢球下沉距离（25.4mm）自动记录试验结果，仅需按下“启动试验”键，试验即可自动完成，结果准确可靠，可供公路、城建、石化、及科研院所（校）从事沥青性能检测与研究之用。
沧州好工程试验仪器网店经销。
一、SYD-2806H型沥青软化点测定仪技术参数：1、测温精度：0.2℃2、测温范围：-5－180℃3、升温速度：三分钟后5.0±0.2℃/分（水介质）5.0±0.5℃/分(甘油介质)4、时间精度：1秒5、计时范围：0－99分99秒6、下沉距离：25.4mm7、其它指标满足交通部行业标准（J TJ－93）中沥青软化点试验（T0606－93）的要求。
仪器整机指标：电源：AC 220±10V功耗：10W(不开加热)加热功率：800W防护等级：IPV4，防溅。
二、SYD-2806H型沥青软化点测定仪仪器构造：仪器由控制箱、玻璃杯、加热环、试件架组件构成。
（一）控制箱前面板简介：仪器前面板共有“-/>>”、“+/<<”、“试验启动/试验记录”、“参看结果/系统设置”四个按键，其中功能如下：“-/>>” 在待机状态下和试验状态下，按下该键则调整提高电机转速。
“+/<<” 在待机状态下和试验状态下，按下该键则调整提高电机转速。
“试验启动/试验记录” 在待机状态下按下该键，试验启动，LCD显示两个通道的即时温度，当再次按下本键，则完成一次记录试验结果，连续按下2次，则试验结束。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电脑数控沥青软化点试验仪使用说明书
一、产品特点：
SYD-2806D电脑数控沥青软化点试验仪精度高，性能好，,操作方便.品种全，价格低，质量好可定制.
好仪器，好资料，尽在沧州建仪（）。
欢迎到网站查询可编辑版本。
打造中国建仪销售第一品牌，树立沧州产品全新形象
二、电脑数控沥青软化点试验仪工作原理
沥青试样在规定尺寸的铜环内放置规定尺寸、重量的钢球，试样在规定的加热条件下（每分钟温度升高5℃±0.5℃），软化下移达到规定的距离（25.4mm）时的加热温度为该试样的软化点。
三、电脑数控沥青软化点试验仪主要特点：
1.温度由仪器自控，无人为误差。
2.外置式温度探头，对温度反映灵敏。
3.速度采用PID加模糊逻辑算法控制，线性升温。
4.新型外观，操作更加方便。
5.有磁力搅拌装置，试验温度更均匀。
6.手动检测试验结果，自动计算平均值。
四、电脑数控沥青软化点试验仪主要技术指标
1、测温范围：－5－125℃
2、试验范围：5－90℃
3、升温速率：（5±0.5）℃/min
4、升温方式：升温速度采用PID加模糊逻辑算法控制，磁力搅拌
5、检测方式：手动检测。
6、钢球质量：3.5g±0.05g
7、钢球直径：9.53mm。
8、钢球下沉：25.4mm。
9、环：JTJ052－2000规程标准。
10、计时范围：0－99分99秒
11、测温精度：0.1℃
12、执行标准：GB/T4505、ASTMD36、T0606-2000。
13、电源：AC220V±10％，50HZ
14、外形尺寸：300x200x300mm
15、重量：12KG
16、功率：1KW
17、环境温度：5～40℃
18、环境湿度：≦85﹪
五、电脑数控沥青软化点试验仪操作方法
1、先检查仪器工作状态：接通电源，打开电源开关（仪器背面），此时温度显示窗口显示当前环境温度，计时窗口显示为零，同时将调速旋钮调到最低点（仪器后面）。
按下启动键，时间窗口开始记时，加热器开始加热，
此时可对调速旋钮略作调正，保证转子的旋转能使杯中的水上下对流（转子旋转不宜太快）。
2、电脑沥青软化点仪调整好后，按“启动”键进入试验状态，电脑控制系统自动控制加温速率和计时。
3、观查试件下落情况，当一个试件下落到下层板时，立即按一下“数据”键；当另一个试件下落到下层板时立即再按一下“数据”键，此时两次的试验温度值即被存贮。
按下“停止”键，系统停止加热。
然后按“数据”键，读取两个试件的试验温度和平均值。
（即按一下“数据”键，时间窗口显示1，温度窗口显示第一个试件的温度；再按一下“数据”键，时间窗口显示2，温度窗口显示第二个试件的温度；再按一下“数据”键，时间窗口显示3，温度窗口显示二个试件的平均温度值。
）
4、注意：在读取试件的试验温度值时，不得按“复位”键，否则将清除试验数据。
电脑数控沥青软化点试验仪按键说明：
（1）启动键：控制计时和加热系统的按键。
（2）停止键：系统停止工作的按键。
（3）复位键：将计时和温度窗口数据清除的按键。
（4）数据键：记录试验温度的按键。
六、试样准备
1、把试件环放在涂有隔离剂的玻璃板上。
2、将沥青试样加以熔化（加热温度不得高于试样预估软化点100℃）、搅拌、脱水，过滤后注入试件环并略高出环面。
3、试样在空气中（15-30℃）冷却30分钟后，用刀刮去高出环面的多余沥青，使与环面齐平。
4、根据试样软化点在80℃以下还是80℃以上分别对试样进行养护并选择加热介质（水或甘油）。
具体参见交通部行业标准《公路工程沥青及沥青混合料试验规程》JTJ052-2000中的有关技术要求。
七、电脑沥青软化点仪注意事项：
1、仪器使用与存放必须小心，以免损坏玻璃制品。
2、每次试验后，应将仪器各部擦洗干净，不可使水进入仪器内部。
3、本试验中所需其他仪具，均由用户自备。
4、烧杯中未放入规定的水,严禁启动加热器进行试验。
产品相关关键字：沥青软化点测定仪电脑沥青软化点仪全自动沥青软化点仪。
