传统室分和新型室分简介

1、传统室分（1）、概述：即分布式天线系统，也简称DAS（Distributed Antenna System）。

如下图1所示：使用无源天线作为末端（L6），利用馈线传输模拟信号，期间经过合路器、功分器、耦合器等无源器件。

是一种传统的室分建设方式，其中可监控只能到RRU（L2），其余无源室分属于“哑巴式设备”。

图1：传统室分（DAS）根据末端天线的形态，又可将传统室分分为：室内分布式天线室分，将诸多小功率天线布放于室内场景，一般一个全向天线覆盖半径约为20m；室外射灯对打室分，一般将高增益的定向天线装置于楼顶，各栋楼宇间形成对打的模式，是传统室分中建设成本最低的方案，存在典型的室分外泄现象；室外美化伪装天线室分，将定向天线伪装美化为广告牌、灯杆放置于楼定或地面，进行楼宇覆盖。

室内分布天线室外射灯天线室外广告伪装天线（2）、场景应用原则：现有室分系统合路建设单通道，快速实现LTE信号覆盖场景；要求覆盖均匀，隔断较多场景；如：常规室内覆盖场景。

2、新型室分（1）、概述：即室内数字化系统。

也简称DIS（Digital Indoor System）。

如下图2所示：DIS使用有源模块pRRU作为末端，pRRU即覆盖点位，利用光纤或以太网线传输数字信号，是一种新型的室分建设方式。

是未来室分的主要建设方案。

图2：新型室分（DIS）（2）、场景应用原则：高业务量需求场景；无隔断或少隔断的空旷场景；合路建设有困难场景；传统室分进场困难场景。

如：大型购物中心、大型场馆、交通枢纽、高档写字楼等。

3、传统室分和有源室分比对传统室分具备低成本、低功耗的优势，监管难、容量低的劣势；新型室分则具备可管控、高容量的优势，高成本、高功耗的劣势。

具体说明如下表1：表1：传统室分和有源室分比对性能差异单室分峰值速率减半，双室分接近或持平天然支持MIMO，峰值速率高进场能力传统室分谈点模式更灵活，可宽带入场、WIFI建设等模式建设成本利旧原单路投资较少，双室分投资偏大与双室分新建投资略大。

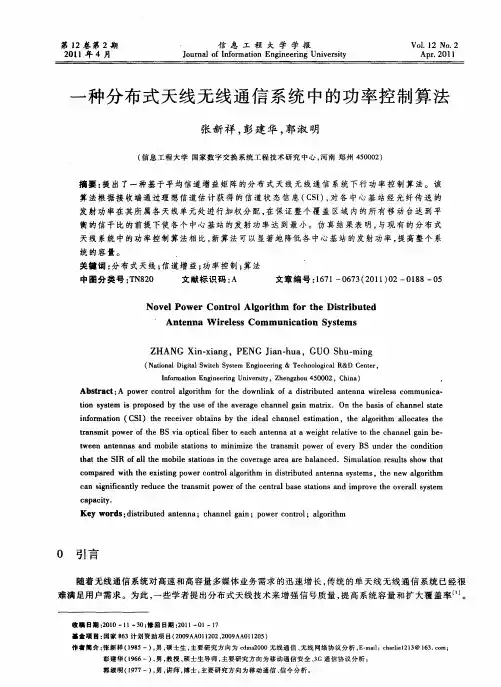

一种分布式天线无线通信系统中的功率控制算法
