BOSCHPHILIPS数字会议系统介绍
DCN 会议系统应用手册说明书
博世新一代DCN应用手册采用强大的新软件包！从大型国际会议到本地市政会议，DCN 系统均可根据会议需要进行度身定制，从而为会议交流提供专业、灵活的支持。
在此，我们例举了一些情形来说明这款高品质系统的灵活性和多功能性。
基本版本非常适于使用一种通用语言且与会人员较少的会议。
基本设置可以进行扩充，以适用于需要同声传译、投票表决、身份识别、音频和视频显示以及博世强大软件包的大型多语种会议。
对于任何类型的会议，DCN 都能轻松消除障碍，使与会人员在享受充分自由的同时掌握会议的 内容。
新一代 DCN 会议系统：一款适于各种类型和大小会议的通用系统2 | 新一代 DCN1. 2. 3.4. 5.6. 7. 8. 9.10.11.12.13.14.15.16.17.18.19.新一代DCN|31253所有代表均配备话筒装置，并且话筒装置内置了扬声器以增加语音清晰度会议代表可以按下话筒按钮来请求发言。
同一时间只允许打开有限数量的话筒，因此易于保持注意力。
这有助于维护会场秩序并加快会议进程。
在达到最大数量后，请求发言的会议代表将列于等待列表中。
主席可以听取和登记发言请求，并可使用一个优先按键覆盖其他会议代表的发言。
此情况下，• 每个人都能听到清晰无比的声音• 会议主席全面控制会议进程• 优异的布局设计节省会议时间• 集中注意力• 无需操作人员所有会议代表的话筒都会被静音，并发出提示音。
通过这种方式，主席可以轻松主持会议。
客席发言人的演讲台配备一个嵌入式安装的 DCN 话筒和扬声器。
用于听众的手持话筒可以放在支架上，也可以随意移动。
所有 DCN 设备均直接连接至中央控制单元 (CCU)。
此 CCU 可为所有装置供电，均衡所有代表扬声器的音频，并且用于确定话筒的操作模式。
无需操作人员。
1. 讨论4 | 新一代 DCN25611采用电子表决，轻松获取与会人员的观点或快速进行决策主席使用主席机来主持会议，并控制投票表决过程。

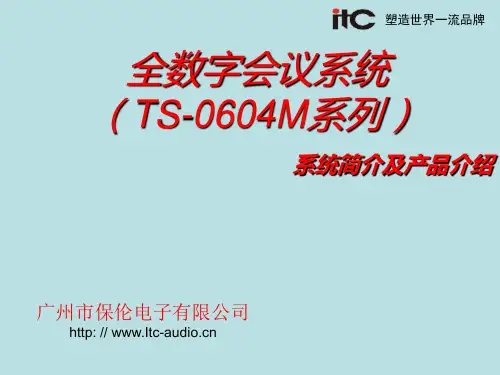

TS-0604M数字会议系统
数字会议嵌入式讨论表决单元 TS-0623/TS-0623A
功能特点： 1.心型指向电容式话筒并带发言及申请发言两种指示灯， 发言（红色），申请发言（绿色）。 2.采用旋钮插头咪杆，性能更加稳定，也可拆卸方便存 放。 3.表决单元提供5键表决功能，采用有嵌入式安装方式。 4.主席单元具有全权控制会议秩序的优先功能。 6.主席机具有批准或否决代表的发言申请功能。 7.由系统主机供电。输入电压为直流24V，属安全范围。 8.主席单元的连接位置不受限制，可串联在线路的任意 位置。
塑造世界一流品牌
高集成数字会议系统桌面式讨论表决单 元TS-0622/TS-0622A
产品说明
功能特点： 1.红色灯环亮时，表示正在发言：绿色灯环亮时，表示 申请等待发言。 2.具有抑制啸叫功能，当话筒打开时，内置的扬声器会 自动关闭。 3.单元具有内置喇叭，耳机插孔，可以调节耳机音量。 4.主席单元不受发言人数限制。 5.主席机具有全权控制会议秩序的优先功能，可以批准 或者否决代表单元的发言申请。 6.5个多功能接键可以进行会议表决、选举及会议评估
保密性强 会议主机和话 筒单元之间通 过会议延长线 传输，保密性 强，不容易泄 密。
塑造世界一流品牌
功能特点
功能特点
电话会议 配合电话耦合器 可以进行远程电 话会议 录音功能 会议主机自带录 音输出口，可以 外接录音设备， 对于重要的会议 可以实时录音。 投票选举功能 具有投票功能及 数据管理功能， 可与PC控制软 件，与其它会议 系统、中控系统 等设备配合使用， 实现现代高科技 会议
数字会议系统控制主机TS-0604M
高集成数字会议系统扩展主机 TS-0604ME
功能特点： 1.配合标准型数字化会议系统主机扩展连接发言单元。 2.接入系统后单机可扩展128台发言单元。 3.支持32台扩展主机进行级连。
BOSCH会议主机说明书
CCS‑CURD-CN)
•••
话筒输入增益调节 外部录音机输入增益调节 插入连接器旁路开关
互连
顶部
• 1 个 3.5 毫米（0.14 英寸）立体声耳机插座
背面
•••
1 路交流输入 2 个 7 极圆形插座，用于干线输入/输出环路互连 1 个 3 极 XLR 插座，用于话筒输入（可以通过随附
•••••
的 50dB 衰减器用作线路输入） 1 对莲花插连接器，用于线路输入/输出 1 对莲花插连接器，用于电话输入/输出 1 对莲花插连接器，用于插入式输入/输出 2 对莲花插连接器（左/右通道），用于外部录音机输入/输出 USB 接口 (CCS‑CURD-CN)
采样频率 (CCS‑CURD) 记录 回放
32 kHz 32、44.1、48 kHz
比特率 (CCS‑CURD) 记录 回放
64、96、128、192、256 KBit/sec 任何比特率
兼容 符合 ID3V2 mp3 标签 (CCS‑CURD)
内存卡
任何容量不超过 2 Gb 的 SD 卡（建议使用 高速卡）
CCS-CU-US CCS-CUD-US CCS-CURD-US
CCS‑CU 控制单元 | 3
4 | CCS‑CU 控制单元
中国大陆联络方式: 上海 中国上海天目西路 218 号 办公楼第一座 3105-3110 室 邮编: 200070 电话: +86 21 63172155 传真: +86 21 63173023
•
(CCS‑CURD-CN) 扬声器音量控件，用于设置馈送装置扬声器的输出级别。 此
•
控件还确定馈送装置及控制单元的耳机输出的最高级别。 话筒模式旋钮开关，用于设置同时激活的话筒数量，并选择
广播系统设计方案01
内蒙国际金融大厦公共广播系统技术方案书中国电子系统工程总公司2020-7目录一、概述........................ 错误!未定义书签。
二、系统要求.................... 错误!未定义书签。
三、要紧设计依据................ 错误!未定义书签。
四、设计指标确信................ 错误!未定义书签。
五、系统设计思想................ 错误!未定义书签。
六、系统功能.................... 错误!未定义书签。
七、设备特点.................... 错误!未定义书签。
八、要紧设备参数................ 错误!未定义书签。
九、其它........................ 错误!未定义书签。
一、概述国际金融大厦数字式公共广播系统整体设计立足于先进、灵活、耐用，以数字化、网络化为主。
公共广播系统的设置能够使整个国际金融大厦智能化提高到一个新的高度。
公共广播系统整体设计既能够播放背景音乐，又能够发布日常信息、紧急广播、火灾报警。
这套系统为整个建筑群提供良好的办公及休息环境。
如此就需要选择一家有知名度的专业广播系统生产厂家设备与之相配合，现选用是BOSCH(原PHILIPS)专为公共广播系统设计的产品。
二、系统要求国际金融大厦是智能化要求较高的综合建筑。
这就要求国际金融大厦配置相应的背景音乐，业务广播及消防广播系统。
其中背景音乐为国际金融大厦及周边环境提供一个舒适安逸的环境，调剂心情，并在不同的利用环境中提供与之相吻合的音乐。
业务广播为建筑群体提供一个方即靠得住的工作环境，能够在不同的建筑设置广播系统，对指定区域进行不同的广播。
消防广播系统将为国际金融大厦提供一个平安而又靠得住地休息工作环境，可与消防设备实施联动。
一）设计要求在国际金融大厦的操纵室设置广播系统，负责国际金融大厦的背景音乐及消防广播，包括音源设备、系统主机、数字功率放大器及1个分区呼唤话筒。

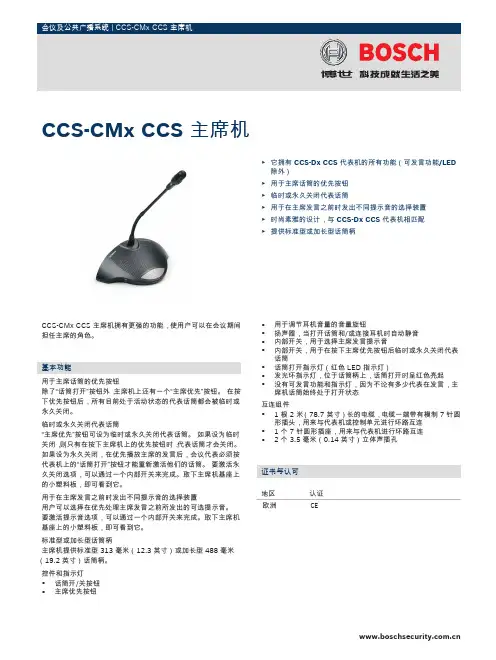

BOSCH会议主席单元说明书
CCS‑CMx CCS 主席机拥有更强的功能，使用户可以在会议期间担任主席的角色。
基本功能用于主席话筒的优先按钮除了“话筒打开”按钮外，主席机上还有一个“主席优先”按钮。
在按下优先按钮后，所有目前处于活动状态的代表话筒都会被临时或永久关闭。
临时或永久关闭代表话筒“主席优先”按钮可设为临时或永久关闭代表话筒。
如果设为临时关闭，则只有在按下主席机上的优先按钮时，代表话筒才会关闭。
如果设为永久关闭，在优先播放主席的发言后，会议代表必须按代表机上的“话筒打开”按钮才能重新激活他们的话筒。
要激活永久关闭选项，可以通过一个内部开关来完成。
取下主席机基座上的小塑料板，即可看到它。
用于在主席发言之前时发出不同提示音的选择装置用户可以选择在优先处理主席发言之前所发出的可选提示音。
要激活提示音选项，可以通过一个内部开关来完成。
取下主席机基座上的小塑料板，即可看到它。
标准型或加长型话筒柄主席机提供标准型 313 毫米（12.3 英寸）或加长型 488 毫米（19.2 英寸）话筒柄。
控件和指示灯•话筒开/关按钮•主席优先按钮•用于调节耳机音量的音量旋钮•扬声器，当打开话筒和/或连接耳机时自动静音•内部开关，用于选择主席发言提示音•内部开关，用于在按下主席优先按钮后临时或永久关闭代表话筒•话筒打开指示灯（红色 LED 指示灯）•发光环指示灯，位于话筒柄上，话筒打开时呈红色亮起•没有可发言功能和指示灯，因为不论有多少代表在发言，主席机话筒始终处于打开状态互连组件• 1 根 2 米（78.7 英寸）长的电缆，电缆一端带有模制 7 针圆形插头，用来与代表机或控制单元进行环路互连• 1 个 7 针圆形插座，用来与代表机进行环路互连• 2 个 3.5 毫米（0.14 英寸）立体声插孔证书与认可地区认证欧洲CECCS‑CMx CCS 主席机▶它拥有 CCS‑Dx CCS 代表机的所有功能（可发言功能/LED除外）▶用于主席话筒的优先按钮▶临时或永久关闭代表话筒▶用于在主席发言之前时发出不同提示音的选择装置▶时尚素雅的设计，与 CCS‑Dx CCS 代表机相匹配▶提供标准型或加长型话筒柄2 | CCS‑CMx CCS 主席机技术规格机械指标不含话筒时的装置尺寸（高 x 宽 x 厚）71 x 220 x 140 毫米（2.8 x 8.7 x 5.5 英寸）水平位置高度（含话筒）134 毫米（5.3 英寸）话筒长度（从安装表面算起）CSS‑CMS CCS‑CML313 毫米（12.3 英寸）488 毫米（19.2 英寸）重量约 1 千克（2.2 磅）安装桌面安装（便携式或固定式）顶部材料聚合材料基座材料涂漆金属基座颜色碳黑色 (PH 10736)顶部颜色碳黑色 (PH 10736)定购信息CCS‑CMS CCS 主席机短话筒话筒柄长度 313 毫米（12.3 英寸）CCS-CMSCCS‑CML CCS 主席机长话筒话筒柄长度 488 毫米（19.2 英寸）CCS-CML硬件附件DCN-DISCLM 缆线夹（每套 25 个）25 个DCN-DISCLM中国大陆联络方式:上海中国上海天目西路218号办公楼第一座3105-3110室邮编: 200070电话: +86 21 63172155传真: +86 21 63173023 中国香港联络方式:香港香港沙田安心街11号5楼华顺广场 506-509室电话:+852 2635 2815传真:+852 2648 7986Represented by© 博世安防系统 2010 | 技术数据若有更改，恕不另行通知。
bosch主机使用说明

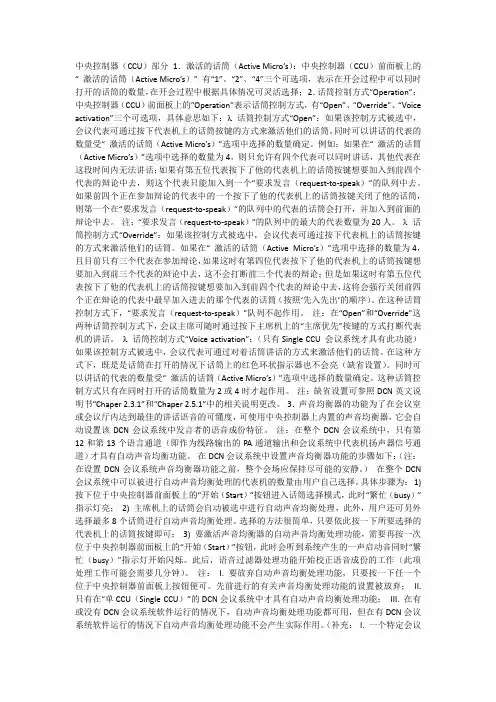

中央控制器（CCU）部分1．激活的话筒（Active Micro’s）：中央控制器（CCU）前面板上的“ 激活的话筒（Active Micro’s）” 有“1”、“2”、“4”三个可选项，表示在开会过程中可以同时打开的话筒的数量，在开会过程中根据具体情况可灵活选择；2．话筒控制方式”Operation”：中央控制器（CCU）前面板上的”Operation”表示话筒控制方式，有“Open”、“Override”、“Voice activation”三个可选项，具体意思如下：λ话筒控制方式“Open”：如果该控制方式被选中，会议代表可通过按下代表机上的话筒按键的方式来激活他们的话筒。
同时可以讲话的代表的数量受“ 激活的话筒（Active Micro’s）”选项中选择的数量确定。
例如：如果在“ 激活的话筒（Active Micro’s）”选项中选择的数量为4，则只允许有四个代表可以同时讲话，其他代表在这段时间内无法讲话；如果有第五位代表按下了他的代表机上的话筒按键想要加入到前四个代表的辩论中去，则这个代表只能加入到一个“要求发言（request-to-speak）”的队列中去。
如果前四个正在参加辩论的代表中的一个按下了他的代表机上的话筒按键关闭了他的话筒，则第一个在“要求发言（request-to-speak）”的队列中的代表的话筒会打开，并加入到前面的辩论中去。
注：“要求发言（request-to-speak）”的队列中的最大的代表数量为20人。
λ话筒控制方式“Override”：如果该控制方式被选中，会议代表可通过按下代表机上的话筒按键的方式来激活他们的话筒。
如果在“ 激活的话筒（Active Micro’s）”选项中选择的数量为4，且目前只有三个代表在参加辩论，如果这时有第四位代表按下了他的代表机上的话筒按键想要加入到前三个代表的辩论中去，这不会打断前三个代表的辩论；但是如果这时有第五位代表按下了他的代表机上的话筒按键想要加入到前四个代表的辩论中去，这将会强行关闭前四个正在辩论的代表中最早加入进去的那个代表的话筒（按照‘先入先出’的顺序）。
分布式多媒体会议系统
未来分布式多媒体会议系统将更加注重社交化和协作化功 能。例如，系统可以支持用户在会议中直接创建和编辑文 档，或者提供实时聊天和小组讨论功能，以促进团队协作 和沟通。
THANKS
谢谢您的观看
政策宣传与解读
01
政府可以通过分布式多媒体会议系统向公众宣传政策、解读政
策，提高政策传播效率。
舆情收集与分析
02
系统可以实时收集和分析公众对政策的反馈和意见，为政府决
策提供参考。
应急指挥与调度
03
在突发事件或自然灾害等情况下，政府可以通过系统进行应急
指挥和调度，提高应急响应效率。
案例分析
系统架构
某大型企业采用了基于云计算的分布式多媒体会议系统，实现了多 级部署和跨地域的会议功能。
02
分布式多媒体会议系统的核心 组件
视频会议组件
视频源获取
采集来自摄像头、录播 服务器等视频源的数据 ，实现视频会议的图像
传输。
视频编解码
采用H.264、H.265等视 频编解码技术，压缩视 频数据，降低传输带宽
占用。
视频流传输
通过RTP/RTCP协议将视 频流传输到各个参会终
端。
视频显示
在参会终端上解码并显 示视频数据，实现视频
网络协议
网络协议需要支持TCP/IP、UDP等常用的网络协 议，同时还需要支持RTP、RTCP等音视频传输相 关的协议。
网络设备
网络设备需要具备高性能和高可用性，同时还需 要具备安全性和可扩展性等特点。
04
分布式多媒体会议系统的关键 技术
音视频编解码技术
音频编解码技术
采用高效音频编解码技术，如AAC 、MP3等，确保音频质量清晰、流 畅，同时降低传输带宽占用。
博世同传操作说明书
博世操作说明1、数字会议系统操作说明系统简介会议发言系统采用DCN系统模块化的设计，根据不同的需求配备相应的功能模块，设计、实施与使用灵活。
可以达到发言的效果。
中央控制器（CCU）系统上电在中央控制器上设定话筒工作状态为“OPEN”——“OPEN”：话筒键控制，申请发言。
——“OVERRIED”：话筒键控制，越权发言。
——“VOICE”:声控启动话筒。
在中央控制器上设定话筒同时启动用数量为“1”——“1”:同时启动用1个话筒。
——“2”:同时启动用2个话筒。
——“4”:同时启动用4个话筒。
打开第一个话筒讲话。
此时该代表机扬声器关闭。
调节中央控制器音量控制旋钮。
调节中央控制器高、低音音调旋钮。
持续按下主席机优先控制键（蓝色键），可暂时关闭所有话筒，此时只有主席机可以发言。
松开此键，恢复原先的话筒状态。
在“OPEN”状态下（申请状态）●最多可同时打开的代表机数量为设定的话筒同时启用数量。
●已打开的话筒红色“光环”指示器亮，话筒键LED指示器为红色。
●后按键的代表机处于等待申请状态，话筒键LED指示器为绿色。
●当关闭一个打开的话筒时，首先处于申请状态的代表机自动打开。
以申请的时间先后顺序为准。
*建议：使用该状态，可靠且方便。
在“OVERRIDE”状态下（越权状态）●最多可同时打开的代表机数量为设定的话筒同时启用数量。
●已打开的话筒红色“光环”指示器亮，话筒键LED指示器为红色。
●后按键的代表机将直接打开，同时关闭第一个打开的话筒，以话筒打开的时间先后顺序为准。
在“VOICE”状态下（声控状态）●最多可同时打开的代表机数量为设定的话筒同时启用数量。
●所有话筒处于等待状态，各类指示器不起作用。
●当有发言时，自动打开当前话筒。
当发言结束，话筒自动恢复成等待状态。
*建议：不要使用该状态，以免产生不必要的麻烦。
2、同声传译设备操作说明（1）红外发射机打开设备电源（注意：此电源在设备的后面）。
把所有的通道全部打开（此时的四个小液晶显示屏上自上而下分别显示——0，1，2，3）。
