FKWB82-GY4C系列型江苏电力负荷管理终端(以下简称终端...
电力负荷管理终端GPRS负控说明书模板
电力负荷管理终端GPRS负控说明书电力负荷管理终端FKGD42-ZTL产品说明书南京正泰龙电子有限公司NANJING ZHENGTAILONG ELECTRONIC CO.,LTD目录一概述 ..................................................................................... 错误!未定义书签。
二性能和参数指标 ................................................................. 错误!未定义书签。
2.1 使用环境条件 .............................................................. 错误!未定义书签。
2.2 工作电源电压 .............................................................. 错误!未定义书签。
2.3 消耗功率 ...................................................................... 错误!未定义书签。
2.4 数据传输信道 .............................................................. 错误!未定义书签。
2.5 GPRS模块参数............................................................ 错误!未定义书签。
2.6 数据和时钟保持 .......................................................... 错误!未定义书签。
2.7 输入回路 ...................................................................... 错误!未定义书签。
江苏省电力公司35kV及以下客户端变电所技术标准
35kV及以下客户端变电所建设标准（2007年版修订稿）前言本标准是为了规范我省用户变电所的建设，由江苏省电力公司组织编写。
在编写过程中，编制组认真总结了全省各地近几年来，在用户变电所建设上的经验，是遵照国家和我省有关对变电所建设的方针、政策，依据国家、江苏省相关规范、标准、导则，结合我省实际情况进行编制的。
为适应我省经济社会和电网发展的新形势，提升配电网络的供电能力，降低配电网电能损耗，节约土地资源，各地均开始采用20kV电压等级的中压配电网络。
由于原标准中的有关条款没有涉及到20kV技术要求，因此，需要进行修订、补充、完善，以满足20kV客户端变电所建设的需要。
本标准共分十五章及附录。
有关现行国家标准﹑行业（电力﹑建设）标准已做明确规定的，应遵照执行，一般不在本标准中列入。
本标准由江苏省建设厅、江苏省经济贸易委员会负责解释。
在执行过程中，发现需要修改和补充之处，请将有关资料和意见向江苏省建设厅、江苏省经贸委、江苏省电力公司反映，以便今后修订时参考。
本标准提出单位：江苏省建设厅江苏省经济贸易委员会本标准主编单位：江苏省电力公司本标准主要起草人员：李强﹑季强﹑姚国平、吴洪振﹑文乐斌﹑陈林荣﹑毛士良﹑宋建刚﹑金农﹑张卫民﹑周晓梅﹑胡向阳﹑肖明﹑杨晓梅﹑潘洋、沈力、王益新目次1 总则 (1)2 术语 (3)3 电气设计 (6)3.1 一般规定 (6)3.2 电气主接线 (8)3.3 变压器 (11)3.4 所用电源 (11)3.5 操作电源 (11)3.6 自备应急电源 (12)3.7 电测量仪表装置 (13)3.8 中性点接地方式 (13)3.9 电缆 (14)4 无功补偿装置 (15)5 电能质量和谐波管理 (16)6 电气设备选择 (18)6.1 污秽等级 (18)6.2 变压器 (18)6.3 高压开关柜 (19)6.4 高压电力电缆 (19)6.5 低压电力电缆及控制电缆 (20)6.6 高压电缆分支箱 (20)6.7 互感器 (20)6.8 高压熔断器 (21)6.9 低压设备 (21)7 电能计量装置 (22)8 负荷管理终端装置 (23)8.1 一般规定 (23)8.2 二次回路 (23)8.3 电源 (24)8.4 其他要求 (24)9 继电保护﹑二次回路及自动装置 (26)9.1 保护配置 (26)9.2 继电保护﹑控制装置配置及布置方式 (27)9.3 二次回路 (28)9.4 自动装置 (29)10 变电所的布置 (30)10.1 一般规定 (30)10.2 变电所的型式 (30)10.3 配电装置的布置型式 (33)11 电缆敷设 (35)12 通讯和远动 (36)13 防雷和接地 (37)14 土建 (38)14.1 一般规定 (38)14.2 荷载 (38)14.3 建筑物 (38)14.4 通风和照明 (39)15 施工及验收 (40)15.1 施工 (40)15.2 竣工验收 (40)附录：A 参考文献 (41)B 供电方案主要内容 (43)C 应提供设计文件和资料内容 (44)D 变电所工程竣工报告的主要内容 (45)E 常用电气主接线 (46)F 变电所电气捕鼠装置图 (47)G 20kV配电变压器性能参数 (48)H 本标准用词说明 (49)条文说明 (50)1 总则1.0.1 为促进客户端变电所建设与社会经济发展、国家能源发展战略相协调，结合我省各地区经济发展和配电网现状，本着安全、经济、实用、适度超前的原则，特制定本标准。
江苏林洋能源股份有限公司NLF100-A负荷管理终端产品说明书
NLF100-A型负荷管理终端产品说明书（Ver2.0）江苏林洋能源股份有限公司目录一、产品简介 (1)1.1概述 (1)1.2主要功能 (1)1.3设计参照标准 (1)二、产品特点 (2)三、主要技术指标 (2)四、工作原理 (3)五、外形尺寸及端子定义说明 (5)5.1终端外形尺寸图 (5)5.2端子接线图 (5)六、功能配置 (8)七、终端液晶显示说明 (9)7.1液晶显示介绍 (9)7.2详细界面介绍 (10)八、故障分析与排除 (19)九、注意事项 (21)十、运输存储 (21)十一、售后服务 (22)一、产品简介1.1概述NLF100-A型负荷管理终端（以下简称终端）是基于计算机应用技术、现代通信技术、电力自动控制技术的电力负荷管理系统双向现场终端，具有优良的可靠性、稳定性、安全性和扩展性。
终端使用模块化结构设计，采用高性能32位CPU、嵌入式操作系统、128M/256M大容量存储器，可以利用无线移动通信（4G/3G/2G）等和主站进行通讯。
主要面向的对象是用电容量较小，现场用电情况相对简单的专变电力用户。
1.2主要功能终端具有数据采集、负荷控制、统计数据、越限报警、主动上报、停电管理等功能。
上行可通过4G、GPRS、CDMA、MODEM、RS232/485、Ethernet等多种方式连接到主站管理系统，与主站前置机交换数据、接收指令。
下行通过RS485可以同时抄读多种国内外电表，负责抄表过程的控制以及电表数据的接收、存贮、统计与传送。
终端采用128M/256M大容量存储器能轻松满足数据可靠存储的需求。
1.3设计参照标准《Q/CSG11109006-2013中国南方电网有限责任公司计量自动化终端外形结构规范》《Q/CSG1209007-2015中国南方电网有限责任公司负荷管理终端技术规范》《中国南方电网有限责任公司计量自动化终端远程通信模块接口协议（2016版）》二、产品特点●采用工业级ARM9系列控制器和嵌入式操作系统；●电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰，且具有较强的环境适应能力；●与主站之间的上行通信可采用无线移动通信(4G/3G/2G)、无线专网等多种通信方式；●下行采用RS485总线方式；●宽电压电源设计使其具有更高的可靠性，更加适应工作环境；●全新的维护概念：具有功能强大的组态功能，可以在本地/远程方便地修改设备参数，支持本地/远程软件的在线升级；●大容量的主板FLASH存储芯片保证各种数据的方便存储。

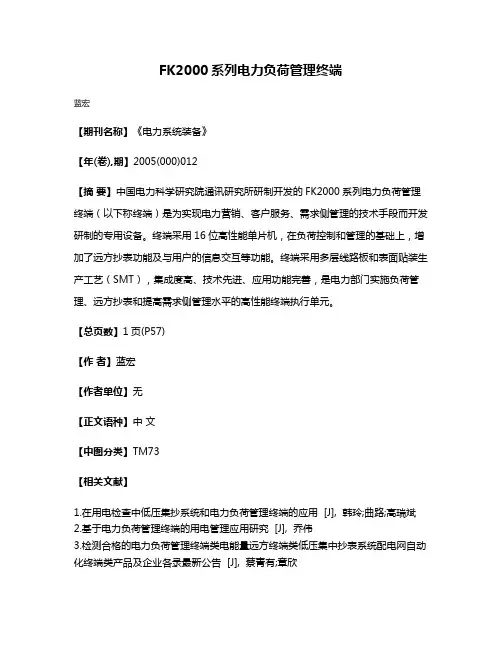

FK2000系列电力负荷管理终端
FK2000系列电力负荷管理终端
蓝宏
【期刊名称】《电力系统装备》
【年(卷),期】2005(000)012
【摘要】中国电力科学研究院通讯研究所研制开发的FK2000系列电力负荷管理终端（以下称终端）是为实现电力营销、客户服务、需求侧管理的技术手段而开发研制的专用设备。
终端采用16位高性能单片机，在负荷控制和管理的基础上，增加了远方抄表功能及与用户的信息交互等功能。
终端采用多层线路板和表面贴装生产工艺（SMT），集成度高、技术先进、应用功能完善，是电力部门实施负荷管理、远方抄表和提高需求侧管理水平的高性能终端执行单元。
【总页数】1页(P57)
【作者】蓝宏
【作者单位】无
【正文语种】中文
【中图分类】TM73
【相关文献】
1.在用电检查中低压集抄系统和电力负荷管理终端的应用 [J], 韩玲;曲路;高瑞斌
2.基于电力负荷管理终端的用电管理应用研究 [J], 乔伟
3.检测合格的电力负荷管理终端类电能量远方终端类低压集中抄表系统配电网自动化终端类产品及企业各录最新公告 [J], 蔡青有;章欣
4.基于电力负荷管理终端的用电管理应用研究 [J], 乔伟;;
5.电力负荷管理终端防电流法窃电装置研制 [J], 杨亮;常飞
因版权原因，仅展示原文概要，查看原文内容请购买。
江苏省电力公司负荷管理终端安装调试手册
江苏省电力公司负荷管理终端安装调试手册（初稿）江苏省电力公司2005年11月目录一．概述针对江苏省目前正在安装使用的04版负控终端设备的安装调试存在的问题，特起草并整理了此文档，配合江苏省电力公司规范各个地市的负控终端设备现场安装和调试的操作，以确保负控终端设备安全稳定的运行。
二．安装前准备1．增加04版规约终端型号第一次安装04版规约的终端前，必须增加04版规约终端型号和配置支持的数据项，自动任务召测的数据项。
具体操作方法如下：点击主台菜单系统管理系统管理，或者点击快捷图标系统管理，进入系统管理界面，在左边的管理项目列表中选择终端型号，点击界面下方新增按钮，出现新增终端型号界面。
界面内有三个表现选项卡界面。
分别为常规、数据项设置、召测数据项设置。
常规选项卡界面内输入内容请参照下表：数据项设置界面内容请参照附录2。
2．建立预安装终端的档案在安装终端前，主台人员应尽可能多的了解信息，事先建好终端的档案，以便缩短调试时间。
档案的建立至少包括用户档案、终端档案、电表档案；打*的字段一定要输入。
终端档案中终端型号选择04版规约的终端型号，电表档案中预抄测量点号和脉冲测量点号不能重复。
3．安装工艺要求由供电公司整理编写。
三．安装调试步骤1．现场勘查在安装前先检查一下用户的安装环境，包括终端的位置，天线的位置，终端电源的选取，控制开关的信息，用户信息等等，形成一份勘查表格。
附录1给出一份勘查表实例。
勘查工作可以在安装前做也可以在安装前几天做。
2．安装安装前准备(1) 用户侧开关改造完毕,联系好用户的停电时间。
(2) 做好天线的安装支架。
(3) 落实安装中需要的材料如固定支架的膨胀锣钉(一般采用10MM左右)、控制线、脉冲线(采用屏蔽电缆)、电源线等。
安装时注意事项(1) 设备搬运时应轻拿轻放,防止损坏设备或划伤外壳。
(2) 对照接线标志接线,强弱电一定要分开,不能接错，防止烧毁设备。
(3) 终端天线为定向天线,其方向应对向主台天线,场强要在20DB以上。
负荷控制终端说明书概要
FKWB82-GY4C系列负荷管理终端使用说明书一、概述FKWB82-GY4C系列型江苏电力负荷管理终端（以下简称终端），是江苏苏源光一科技有限公司根据电力负荷控制系统的要求，应用当前先进的电子技术，开发的负荷管理设备，具有功能强，集成度高，可靠性好，结构简洁，安装使用方便等特点，可应用于厂矿、商场、宾馆、学校、医院等各种用电场所，对电力用户进行数据采集计算、控制及管理。
终端用户界面采用240×128大屏点阵液晶屏，菜单显示直观，操作选择简单，内置国标字库，支持中文信息的发布；配置了4路双位控制接口，8路遥信输入接口，8路脉冲输入接口，2路RS485接口，2路4-20mA电流环接口（选配）， 4路12V辅助电源输出等，以满足不同用户的需要，实现了电力负荷管理终端要求的所有功能。
终端产品标准执行DL/T533-93《无线电负荷控制双向终端技术条件》、Q/GDW 129-2005《电力负荷管理系统通用技术条件》、DL/T535-96《电力负荷控制与管理系统数据传输规约》，同时符合《江苏省负控终端技术条件》、《江苏电力负荷控制系统数据传输规约》及国电公司《电力负荷管理系统数据传输规约—2004》的要求。
主要特点：采用模块式设计，方便、美观；超大容量内存，“记忆力”更强，大大提高数据存储密度；全面的功能配置，全面实现需方管理；便携式、小型化，安装维护更为便捷；硬时钟、参数保存和历史数据的保存都可以在断电的情况下保持1年以上；全新的整机维护概念，使您的工作更为轻松；终端外型图二、使用环境条件环境温度：－25℃～+55℃；湿度：相对湿度10%～100%（包括凝露），绝对湿度小于29g/m3；大气压：BB2级，66～108Kpa。
三、主要功能和主要参数指标3．1 电源电压：220VAC，允许偏差为-20%～+20%；频率为50Hz，允许偏差为±6% （如用户提出要求，可选择100VAC供电）。
FKTA43-TLY2122 专变采集终端Ⅲ型 产品使用说明书
FKTA43-TLY2122专变采集终端Ⅲ型产品使用说明书(Ver1.0)江苏林洋能源股份有限公司目录1产品概述 (1)2性能及参数指标 (1)3主要功能 (2)4安装与维护 (4)5注意事项 (6)6售后服务 (7)1产品概述FKTA43-TLY2122专变采集终端Ⅲ型(以下简称终端)严格执行《专变采集终端通用技术规范2022》、《面向对象的用电信息采集通信协议》等标准。
终端可实现对专变用户电能表数据的采集、电能计量设备工况和电能质量的监测，以及对客户用电负荷和电能量的监控，并对采集数据进行管理，通过4G、GPRS、CDMA、RS232、Ethernet、CAN等通讯方式与通讯前置机交换数据。
2性能及参数指标2.1环境条件1）工作温度：-40℃～+70℃；2）湿度：相对湿度5%～100%；3）大气压：63.0kPa～108.0kPa(海拔4000m及以下)2.2工作电压额定工作电压：3×220/380V、3×57.7/100V、3×100V工作电压范围：-30%～＋30%2.3额定电流3×1.5(6)A、3×5(10)A等2.4交采精度等级有功C级，无功2.0级2.5工作频率50Hz±6%2.6外形尺寸及重量宽×高×厚=180mm×290mm×95mm重量≤2.2kg2.7电气参数及指标如表1：功耗有功≤15W，视在≤25VAMTBF≥8.76×104h 设计寿命≥15年备用电池寿命≥5年时钟电池连续工作时间≥15年硬件接口RS485：2路；红外接口：1路；CAN：1路；RS232：1路；无线公网通信口：1路；USB：1路；以太网：1路；遥信/脉冲输入：4路/2路；门接点：1路；脉冲输出：3路（正有、正无、秒脉冲）控制输出：4路合闸/4路分闸、1路告警表1电气参数及指标3主要功能3.1数据采集终端能按设定的终端抄表日或定时采集时间间隔对电能表数据进行采集、存储，并在主站召测时发送给主站，终端记录的电能表数据，应与所连接的电能表显示的数据一致。
负荷控制终端使用说明
FKWB82-GY4C系列负荷管理终端使用说明书一、概述FKWB82-GY4C系列型江苏电力负荷管理终端（以下简称终端），是江苏苏源光一科技有限公司根据电力负荷控制系统的要求，应用当前先进的电子技术，开发的负荷管理设备，具有功能强，集成度高，可靠性好，结构简洁，安装使用方便等特点，可应用于厂矿、商场、宾馆、学校、医院等各种用电场所，对电力用户进行数据采集计算、控制及管理。
终端用户界面采用240×128大屏点阵液晶屏，菜单显示直观，操作选择简单，内置国标字库，支持中文信息的发布；配置了4路双位控制接口，8路遥信输入接口，8路脉冲输入接口，2路RS485接口，2路4-20mA电流环接口（选配）， 4路12V辅助电源输出等，以满足不同用户的需要，实现了电力负荷管理终端要求的所有功能。
终端产品标准执行DL/T533-93《无线电负荷控制双向终端技术条件》、Q/GDW 129-2005《电力负荷管理系统通用技术条件》、DL/T535-96《电力负荷控制与管理系统数据传输规约》，同时符合《江苏省负控终端技术条件》、《江苏电力负荷控制系统数据传输规约》及国电公司《电力负荷管理系统数据传输规约—2004》的要求。
主要特点：采用模块式设计，方便、美观；超大容量内存，“记忆力”更强，大大提高数据存储密度；全面的功能配置，全面实现需方管理；便携式、小型化，安装维护更为便捷；第 2 页共22 页二、使用环境条件环境温度：－25℃～+55℃；湿度：相对湿度10%～100%（包括凝露），绝对湿度小于29g/m3；大气压：BB2级，66～108Kpa。
三、主要功能和主要参数指标3．1 电源电压：220VAC，允许偏差为-20%～+20%；频率为50Hz，允许偏差为±6% （如用户提出要求，可选择100VAC供电）。
3．2 消耗功率守候状态：不大于20VA(100V供电时消耗率应不大于15VA)；发射状态：不大于80 VA。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、概述FKWB82-GY4C系列型江苏电力负荷管理终端（以下简称终端），是江苏苏源光一科技有限公司根据电力负荷控制系统的要求，应用当前先进的电子技术，开发的负荷管理设备，具有功能强，集成度高，可靠性好，结构简洁，安装使用方便等特点，可应用于厂矿、商场、宾馆、学校、医院等各种用电场所，对电力用户进行数据采集计算、控制及管理。
终端用户界面采用240×128大屏点阵液晶屏，菜单显示直观，操作选择简单，内置国标字库，支持中文信息的发布；配置了4路双位控制接口，8路遥信输入接口，8路脉冲输入接口，2路RS485接口，2路4-20mA电流环接口（选配）， 4路12V辅助电源输出等，以满足不同用户的需要，实现了电力负荷管理终端要求的所有功能。
终端产品标准执行DL/T533-93《无线电负荷控制双向终端技术条件》、Q/GDW 129-2005《电力负荷管理系统通用技术条件》、DL/T535-96《电力负荷控制与管理系统数据传输规约》，同时符合《江苏省负控终端技术条件》、《江苏电力负荷控制系统数据传输规约》及国电公司《电力负荷管理系统数据传输规约—2004》的要求。
主要特点：采用模块式设计，方便、美观；超大容量内存，“记忆力”更强，大大提高数据存储密度；全面的功能配置，全面实现需方管理；便携式、小型化，安装维护更为便捷；硬时钟、参数保存和历史数据的保存都可以在断电的情况下保持1年以上；全新的整机维护概念，使您的工作更为轻松；二、使用环境条件环境温度：－25℃～+55℃；湿度：相对湿度10%～100%（包括凝露），绝对湿度小于29g/m3；大气压：BB2级，66～108Kpa。
三、主要功能和主要参数指标3．1 电源电压：220VAC，允许偏差为-20%～+20%；频率为50Hz，允许偏差为±6% （如用户提出要求，可选择100VAC供电）。
3．2 消耗功率守候状态：不大于20VA(100V供电时消耗率应不大于15VA)；发射状态：不大于80 VA。
3．3 数据和时钟保持硬时钟、参数保存和历史数据的保存，可以在断电的情况下保持1年以上。
后备电池（或其他保电部件）可维持10年，不需要更换。
3．4 输入回路3．4．1脉冲输入输入路数：8路；脉冲宽度：60～120ms，脉冲幅度为10V±2V（有脉冲），≤0.8V(无脉冲)；输入方式：无源或有源脉冲；测量误差：≤±0.1%。
3．4．2遥信输入输入路数：8路；输入信号：为不带电的开/合切换触点。
3．4．3辅助电源提供4路直流12V/150mA电源，用于电能表脉冲输入或485接口的需要。
3．5 输出回路3．5．1控制输出输出路数：4路开/合双位置控制输出；触点额定功率：可接通和断开交流250V、5A，380V、2A或DC110V、0.5A；触点寿命：通、断上述额定电流不少于105次；终端跳闸继电器采用脉冲输出方式，即跳闸输出时继电器动作约一秒钟，以后每到整分时再动作一次。
3．5．2语音报警输出有语音报警输出，扬声器功率：1W；音频线路输出：1路。
3．6 无线信道MSK、FSK等调制方式，半双工工作；3．6．1工作频率采用国家无线电管理委员会分配的230M频段和地方无线电管理委员会批准的频率点，电台可存储负荷管理系统专用的16对频点。
3．6．2特征频率和信息码传输速率（共有两种，具体以产品为准）。
3．6．2．1信息码传输速率为2400bit/s；特征频率逻辑“1”为1200 Hz，逻辑“0”为2400 Hz。
3．6．2．2信息码传输速率为1200bit/s；特征频率逻辑“1”为1300 Hz，逻辑“0”为2100 Hz。
3．6．3接收机电性能指标接收灵敏度优于1µV；邻道选择性（±25KHz）：≥70dB；杂散响应抗扰性：≥65dB；互调抗扰性：≥65dB。
3．6．4发射机电性能指标输出载波功率2W/5W/10W/15W/25W五级功率可编程设置；载波频率误差±7×10-6范围内；发射频偏为≤5 KHz；杂散射频分量：≤10µW；启动时间：≤30ms。
3．7 抄表接口2路标准的RS485接口：直接与RS485接口的电表连接；6路电流环接口：可分别与2线电流环和四线电流环电表连接通讯速率：300～9600bps 可选。
3．8 RS232接口1个标准的RS232 接口，可用于现场通讯和管理。
3．9 话音输入口1个标准话筒输入接口。
3．10 现场显示240×128点的液晶显示，内置二级国标字库。
在使用温度范围内液晶显示器能正常工作。
终端具有两种显示方式：按键方式：具有操作菜单，可通过按键查询数据。
当按下按键后，终端进入按键方式状态，可以根据菜单显示更多的信息。
连续3分钟无操作，显示关闭，在下次操作时再打开显示。
告警方式：在参数变更、控制投入、越限和拉合闸时，终端进入告警方式状态，显示与控制有关的时间、定值、跳闸状态等有关参数。
3．11 地址编码数0～655353．12 外形尺寸400×300×120mm（宽×高×厚）3．13 整机重量7KG3．14 平均无故障使用时间及使用寿命终端平均无故障工作时间为≥20000小时。
终端设备设计和使用寿命应在8年以上。
4．基本工作原理及功能4．1 基本工作原理终端主要有四部分组成：电源、处理显示、接口、电台通讯。
电源部分：给整机供电，终端在接通电源后，自动进入复位和程序的初始化。
接口部分：配置了控制输出接口、遥信状态输入接口、脉冲输入接口、RS485接口等。
处理部分：对接口部分的各种状态数据进行处理统计分析，并保存在RAM内等待主站召测，同时也响应主台下发的命令，向显示屏发送显示内容，处理部分还配备有标准的RS232口，供现场通讯。
电台通讯部分：通过无线信道与主台通讯，将主台的命令送给处理部分，并把终端的信息发给主台。
4．2功能终端的功能包括：数据采集，参数处理和查询功能，控制功能，抄表功能，保电功能，剔除功能，终端交流采样数据，告警功能，数据转发，提供中文信息功能，通话功能，密码确认功能等。
4．2．1数据采集功能数据采集源：电能表脉冲输出、RS485/电流环输出、直流模拟量、开关辅助触点等。
采集量：8路脉冲量、8路开关量、16块电能表、4路直流模拟量等输入。
采集周期：跳闸开关辅助触点采样周期为1秒，终端对计量表计及直流模拟量（交流采样装置）数据采样周期由主台设置，最短为为5分钟（通常为15分钟以上）；脉冲功率计算方式采用近似1分钟计算平均功率，同时刷新显示。
采集生成的数据：实时和当前数据。
历史日数据：终端能将采集的数据在日末形成各种历史日数据，并保存最近7天。
历史月数据：终端能将采集的数据在月末零点生成各种历史月数据，并保存最近一个月。
4．2．2参数处理和查询功能终端能够接收并保存主台下发的各种定值参数和对时命令。
各路的CT、PT、K值与控制相关的时段、定值、轮次、告警时间等参数各种控制的投入或解除终端时间及抄表日、抄表间隔抄表的各项参数设置与异常报警相关的阈值、参数4．2．3控制功能终端控制功能主要包括二种，一种为远方控制功能，即遥控；另一种为当地闭环控制。
4．2．4抄表功能终端对电表数据的采集方式定时抄表：每小时将电表数据采集到终端中，待主站召测时返回。
随机抄表：终端响应主站命令，立即抄电表数据，并将这些数据保存在实时数据区（刷新定时抄表数据）。
待主站召测时返回。
抄表日抄表：根据需要，终端可保存5个抄表日数据。
终端在抄表日的抄表时间自动将电表数据读入，并保存在数据区中，待主站召测时返回。
4．2．5保电功能终端处于保电状态时，自动解除原有控制状态，在任何情况下均不执行跳闸命令。
在保电状态下，功率越限和电量越限有越限报警。
当终端断电重新上电后，所有轮次自动保电10分钟。
当终端连续与主站无通信时间超过设定值（设定值为0，表示无自动保电功能），则解除原有控制状态并自动进入保电状态。
4．2．6剔除功能当终端收到剔除投入命令后，对于任何广播命令或终端组地址命令（对时命令除外）均不响应。
4．2．7终端交流采样数据（外扩）交流采样装置可通过485接口与终端连接。
终端通过外接交流采样装置来实现反窃电监测、电压监测、谐波监测等功能。
4．2．8直流模拟量数据终端具有4路0-5V直流模拟量数据采集接口，采集误差≤±0.1%。
4．2．9告警功能终端具有语音和显示告警功能。
当有告警发生时终端能语音提示，同时显示告警信息、外接报警输出闭合。
主站可设置终端报警声音运行或禁止。
在告警期间，若用户按键查询，可停止语音告警及报警输出。
终端具备以下情况的告警功能：跳闸告警允许合闸告警超定值告警设参数告警功、电控投入及解除保电投入及解除4．2．10数据转发终端具有将主站命令转发给电表、交流采集装置，并将电表、交流采集装置返回数据信息直接传送给主站的功能。
4．2．11中文信息终端能够提供10条中文信息，每条中文信息80个汉字，汉字编码标准符合国标内码要求。
分为两类信息（各5条）进行存储，1-5为重要信息，6-10为常规信息。
4．2．12通话功能广播通话：主站可在允许时间内向各终端广播式通话。
选址通话：主站可在允许时间内只和某一终端进行通话。
禁止通话：主站可以通过命令闭锁终端的通话功能。
强制通话：终端具有强制通话功能。
通过按钮实现10分钟强制通话。
4．2．13密码确认功能终端正确解释控制密码后，才能执行主站下发的参数设置、终端复位等控制命令。
5、终端的使用55．2 FKWB82-GY4C系列型江苏电力负荷管理终端的按键使用，具体见下表：功能二见6.25．3状态指示灯说明值班人员通过查看状态指示灯情况，可以知道终端当前的各种控制状态，具体见下表：5．4告警声音说明终端喇叭发出告警声音时，值班人员应注意查看并仔细分析原因、通过查看屏幕显示内容和指示灯状态可知道是何种情况下的告警。
清除告警声音办法：当喇叭告警时间没有结束，如需要关闭告警声音，可按任意一个操作键。
此时告警输出将停止。
5．5显示说明FKWB82-GY4C系列型江苏电力负荷管理终端采用大屏幕液晶显示，显示功能强大，内容丰富，便于用户了解自己的用电情况。
显示内容由主菜单、子菜单、以及一些特殊菜单组成，现加以说明：主菜单内容如下：菜单主要由以上七个菜单组成，可通过上移/下移，左移/右移按键来选择某一条菜单。
如选中某一条菜单，光标会指向该菜单。
按确认键进入该主菜单下的子菜单，在子菜单画面可通过上移/下移按键进入不同的子菜单，按返回键会从子菜单返回到主菜单。
子菜单内容如下：（一）实时信息：光标选中“实时数据”按确认键，进入“实时数据”：（1）“实时数据”后选中“当前功率”1-8路为脉冲输入的功率值，显示为一次值（2）按“返回”键返回“实时数据”菜单，选中“当前电量”按“确认”键进入“当前电量”：（3）按“返回”键返回“实时数据”菜单，选中“负荷曲线”按“确认”键进入“负荷曲线”：本画面显示第1个总加组的负荷曲线，纵坐标自由浮动（标定四格），横坐标每4小时标一个点。
