BT908智能时控开关使用说明书
正泰KGT微电脑时控开关使用说明
正泰KG316T微电脑时控开关使用说明书用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。
设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。
用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。
本产品所有设置只有在取消键盘锁定功能后，才能进行。
本说明书以8开8关为例，10、12、16组开关可参考设置。
1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。
3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。
再按“校星期”键、“校时”键5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。
如果每天只开，关一次，则必须按“取消/恢复”--”图样，键，将其余各组的时间消除，使液晶显示出“--；6．按“星期”键，可设定工作模式，如表所示7．定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。
8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。
9．按动“自动/手动”键，可直接开、关电路。
要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。
注意事项1．本开关进线只能接交流220V电源，切勿接入其它电源。

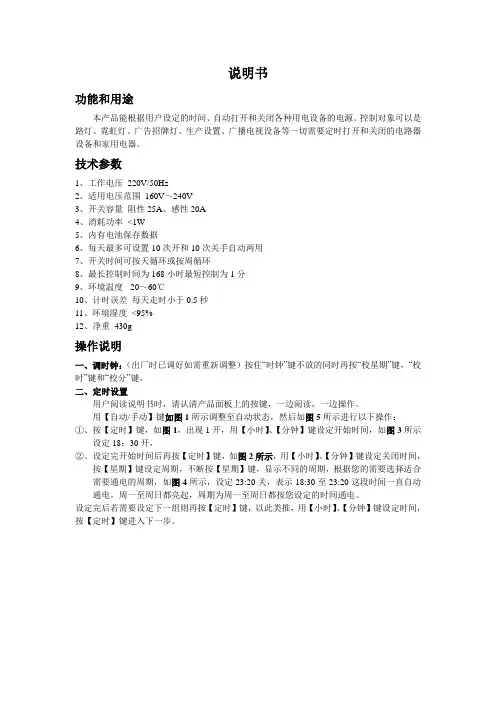

定时控制开关说明书
说明书功能和用途本产品能根据用户设定的时间、自动打开和关闭各种用电设备的电源。
控制对象可以是路灯、霓虹灯、广告招牌灯、生产设置、广播电视设备等一切需要定时打开和关闭的电路器设备和家用电器。
技术参数1、工作电压220V/50Hz2、适用电压范围160V～240V3、开关容量阻性25A、感性20A4、消耗功率<1W5、内有电池保存数据6、每天最多可设置10次开和10次关手自动两用7、开关时间可按天循环或按周循环8、最长控制时间为168小时最短控制为1分9、环境温度-20～60℃10、计时误差每天走时小于0.5秒11、环境湿度<95%12、净重430g操作说明一、调时钟：（出厂时已调好如需重新调整）按住“时钟”键不放的同时再按“校星期”键，“校时”键和“校分”键。
二、定时设置用户阅读说明书时，请认清产品面板上的按键，一边阅读，一边操作。
用【自动/手动】键如图1所示调整至自动状态，然后如图5所示进行以下操作：①、按【定时】键，如图1，出现1开，用【小时】、【分钟】键设定开始时间，如图3所示设定18：30开，②、设定完开始时间后再按【定时】键，如图2所示，用【小时】、【分钟】键设定关闭时间，按【星期】键设定周期，不断按【星期】键，显示不同的周期，根据您的需要选择适合需要通电的周期，如图4所示，设定23:20关，表示18:30至23:20这段时间一直自动通电。
周一至周日都亮起，周期为周一至周日都按您设定的时间通电。
设定完后若需要设定下一组则再按【定时】键，以此类推，用【小时】、【分钟】键设定时间，按【定时】键进入下一步。
若要退出则按【时钟】键，数据自动保存，系统将按您设定时间按时通电。
如果设定完没按【时钟】键退出，30秒后自动退出，进入平常时钟显示状态。
数据也自动保存。
图5三、关闭定时设置如果需要关闭某一组，则按【定时】键，进入到某组时，按【取消/恢复】键，如图1所示，显示--：--表示这组关闭。

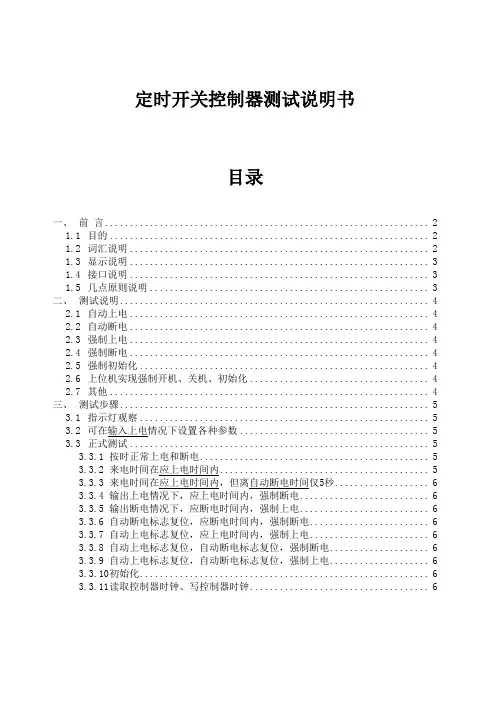

定时开关控制器测试说明书
定时开关控制器测试说明书目录一、前言 (2)1.1目的 (2)1.2词汇说明 (2)1.3显示说明 (3)1.4接口说明 (3)1.5几点原则说明 (3)二、测试说明 (4)2.1自动上电 (4)2.2自动断电 (4)2.3强制上电 (4)2.4强制断电 (4)2.5强制初始化 (4)2.6上位机实现强制开机、关机、初始化 (4)2.7其他 (4)三、测试步骤 (5)3.1指示灯观察 (5)3.2可在输入上电情况下设置各种参数 (5)3.3正式测试 (5)3.3.1按时正常上电和断电 (5)3.3.2来电时间在应上电时间内 (5)3.3.3来电时间在应上电时间内，但离自动断电时间仅5秒 (6)3.3.4输出上电情况下，应上电时间内，强制断电 (6)3.3.5输出断电情况下，应断电时间内，强制上电 (6)3.3.6自动断电标志复位，应断电时间内，强制断电 (6)3.3.7自动上电标志复位，应上电时间内，强制上电 (6)3.3.8自动上电标志复位，自动断电标志复位，强制断电 (6)3.3.9自动上电标志复位，自动断电标志复位，强制上电 (6)3.3.10初始化 (6)3.3.11读取控制器时钟、写控制器时钟 (6)一、前言1.1 目的实现交流220V市电的定时开关，可编程修改各参数，特殊情况下可强行开关。
主要用于控制自助打印机系统。
1.2 词汇说明标准时钟：准确时间，通常指上位机时间。
控制器时钟：定时开关控制器时间。
通常以上位机时间来校正（开机时和关机时由上位机主动操作）。
输入上电：是指输入端与交流220V市电连接。
输入断电：是指输入端未与交流220V市电连接。
注：以下所有说明在未指明情况下皆指输入上电情况下。
输出上电：是指输出端与输入端导通，即输入端有电时输出端即有电。
输出断电：是指输出端与输入端隔离，即即使输入端有电输出端也没电。
自动上电时间：每天自动上电时间（默认值：08:00）。
自动断电时间：每天自动断电时间（默认值：18:00）。
控制器的定时功能说明书
控制器的定时功能说明书一、简介控制器是一种智能化设备，具备定时功能，本说明书旨在向用户介绍控制器的定时功能以及如何操作。
二、定时功能概述控制器的定时功能可以让用户按照自己的需求，在设定的时间范围内自动启动或关闭设备。
用户可以通过控制器上的面板或者手机应用进行设置。
三、设置定时1. 打开控制器电源，确保控制器正常运行。
2. 进入定时功能设置页面，可以通过面板上的按键或者手机应用进行设置。
3. 根据实际需求，选择启动时间和关闭时间，以及重复周期（一次性、每天、工作日等）。
4. 确定设置后，保存并退出设置页面。
四、定时功能示例假设用户需要每天早上7点自动启动设备，在下午6点自动关闭设备，可以按照以下步骤进行设置。
1. 进入定时功能设置页面。
2. 选择每天作为重复周期。
3. 选择7点作为启动时间。
4. 选择下午6点作为关闭时间。
5. 确认设置后，保存并退出设置页面。
五、特殊定时功能说明1. 周期定时：用户可以根据需要设置周期性的定时，例如每周一、每个月第一天等。
2. 延时定时：用户可以设置设备在一定时间后启动或关闭，例如定时1小时后关闭等。
3. 多时段定时：用户可以根据实际需求设置多个定时段，使设备在不同时间段内开启或关闭。
六、注意事项1. 定时功能需要确保控制器处于正常工作状态，请及时检查电源是否连接稳定。
2. 在设置定时功能前，请确认设备是否处于关闭状态，否则定时功能可能无法正常启动。
3. 如需修改定时设置，请进入定时功能设置页面进行修改，并确保保存修改后的设置。
4. 定时功能仅针对控制器连接的设备生效，请确保设备已连接到控制器并正常运行。
七、总结控制器的定时功能使用户能够更加智能、便捷地控制设备的启动和关闭，同时也提高了设备的能源利用效率。
通过本说明书，您已了解了定时功能的基本操作及注意事项，希望能够帮助到您使用控制器的定时功能。
如有任何问题或需要进一步的帮助，请随时联系我们的客服。

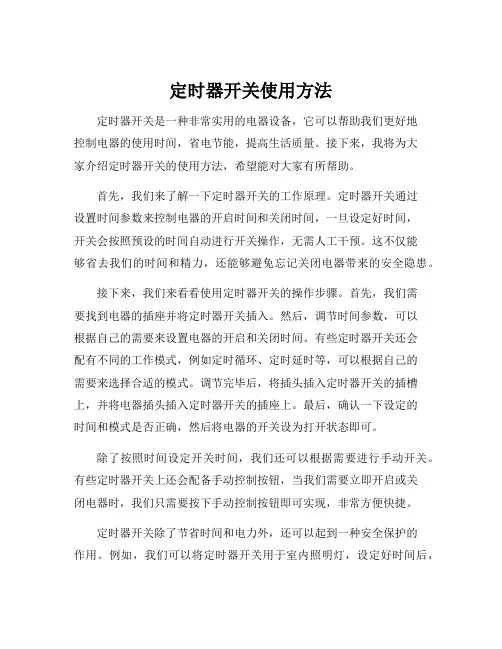

定时器开关使用方法
定时器开关使用方法定时器开关是一种非常实用的电器设备，它可以帮助我们更好地控制电器的使用时间，省电节能，提高生活质量。
接下来，我将为大家介绍定时器开关的使用方法，希望能对大家有所帮助。
首先，我们来了解一下定时器开关的工作原理。
定时器开关通过设置时间参数来控制电器的开启时间和关闭时间，一旦设定好时间，开关会按照预设的时间自动进行开关操作，无需人工干预。
这不仅能够省去我们的时间和精力，还能够避免忘记关闭电器带来的安全隐患。
接下来，我们来看看使用定时器开关的操作步骤。
首先，我们需要找到电器的插座并将定时器开关插入。
然后，调节时间参数，可以根据自己的需要来设置电器的开启和关闭时间。
有些定时器开关还会配有不同的工作模式，例如定时循环、定时延时等，可以根据自己的需要来选择合适的模式。
调节完毕后，将插头插入定时器开关的插槽上，并将电器插头插入定时器开关的插座上。
最后，确认一下设定的时间和模式是否正确，然后将电器的开关设为打开状态即可。
除了按照时间设定开关时间，我们还可以根据需要进行手动开关。
有些定时器开关上还会配备手动控制按钮，当我们需要立即开启或关闭电器时，我们只需要按下手动控制按钮即可实现，非常方便快捷。
定时器开关除了节省时间和电力外，还可以起到一种安全保护的作用。
例如，我们可以将定时器开关用于室内照明灯，设定好时间后，即使我们不在家，也可以通过定时器开关自动控制灯的开关，达到起到一种虚拟在家的效果，起到一定的防盗作用。
定时器开关的使用不仅在家庭中非常实用，在办公环境中也是必不可少的一项设备。
例如，我们可以将定时器开关用于空调的控制上，设定好时间后，空调会在我们下班前自动关闭，省去了我们忘记关闭空调的烦恼。
同样地，我们也可以将定时器开关用于电视机、电脑等设备的控制上，设定好时间后，可以自动关闭设备，节约电力。
不过，我们在使用定时器开关时也需要注意一些事项。
首先，选择合适的定时器开关，需要根据自己的需求来选择合适的功率和类型，以确保使用效果和安全性。

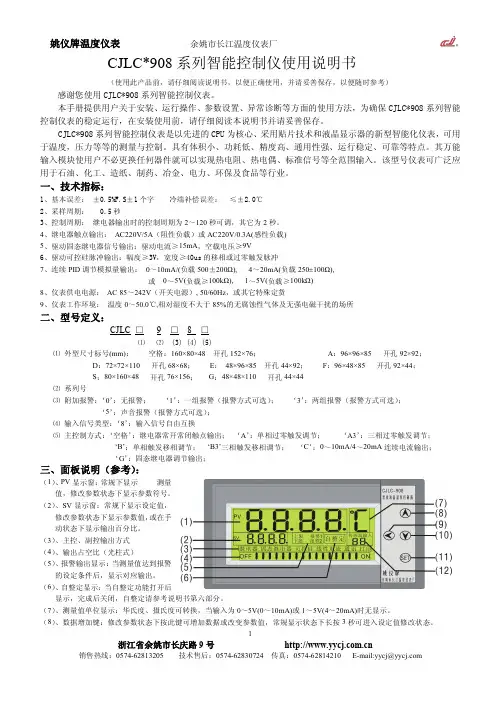

CJLC 908 系列智能控制仪使用说明书
1CJLC*908系列智能控制仪使用说明书（使用此产品前，请仔细阅读说明书，以便正确使用，并请妥善保存，以便随时参考）感谢您使用CJLC*908系列智能控制仪表。
本手册提供用户关于安装、运行操作、参数设置、异常诊断等方面的使用方法，为确保CJLC*908系列智能控制仪表的稳定运行，在安装使用前，请仔细阅读本说明书并请妥善保存。
CJLC*908系列智能控制仪表是以先进的CPU 为核心、采用贴片技术和液晶显示器的新型智能化仪表，可用于温度，压力等等的测量与控制。
具有体积小、功耗低、精度高、通用性强、运行稳定、可靠等特点。
其万能输入模块使用户不必更换任何器件就可以实现热电阻、热电偶、标准信号等全范围输入。
该型号仪表可广泛应用于石油、化工、造纸、制药、冶金、电力、环保及食品等行业。
一、技术指标：1、基本误差：±0.5%F.S±1个字冷端补偿误差：≤±2.0℃2、采样周期：0.5秒3、控制周期：继电器输出时的控制周期为2～120秒可调，其它为2秒。
4、继电器触点输出：AC220V/5A （阻性负载）或AC220V/0.3A(感性负载)5、驱动固态继电器信号输出：驱动电流≥15mA ，空载电压≥9V6、驱动可控硅脉冲输出：幅度≥3V，宽度≥40us 的移相或过零触发脉冲7、连续PID 调节模拟量输出：0～10mA/(负载500±200Ω),4～20mA(负载250±100Ω),或0～5V(负载≥100kΩ),1～5V(负载≥100kΩ)8、仪表供电电源：AC 85～242V （开关电源）,50/60Hz ，或其它特殊定货9、仪表工作环境：温度0～50.0℃,相对湿度不大于85%的无腐蚀性气体及无强电磁干扰的场所二、型号定义：CJLC □9□8□⑴⑵(3)(4)(5)⑴外型尺寸标号(mm)：空格：160×80×48开孔152×76；A ：96×96×85开孔92×92；D ：72×72×110开孔68×68；E ：48×96×85开孔44×92；F ：96×48×85开孔92×44；S ：80×160×48开孔76×156；G ：48×48×110开孔44×44⑵系列号⑶附加报警：‘0’：无报警；‘1’：一组报警（报警方式可选）；‘3’：两组报警（报警方式可选）；‘5’：声音报警（报警方式可选）；⑷输入信号类型：‘8’：输入信号自由互换⑸主控制方式：‘空格’：继电器常开常闭触点输出；‘A ’：单相过零触发调节；‘A3’：三相过零触发调节；‘B’：单相触发移相调节；‘B3’三相触发移相调节；‘C ’：0～10mA/4～20mA 连续电流输出；‘G ’：固态继电器调节输出；三、面板说明（参考）：（1）、PV 显示窗：常规下显示测量值，修改参数状态下显示参数符号。
微电脑时控开关功能和用途
功能和用途本产品能根据用户设一的时间、自动打开和关闭各种用电设备的电源。
控制对象可以是路灯、霓虹灯、广告招牌灯、生产设置、广播电视设备等一切需要定时打开和关闭的电路器设备和家用电器。
性能指标1、工作电压 220V/50Hz2、适用电压范围 160V～240V3、开关容量阻性25A、感性20A4、消耗功率 <1W5、内有电池保存数据6、每天最多可设置10次开和10次关手自动两用7、开关时间可按天循环或按周循环8、最长控制时间为168小时最短控制为1分9、环境温度 -20～60℃10、计时误差每天走时小于0.5秒11、环境湿度 <95%12、净重 430g操作说明一、定时设置用户阅读说明书时，请认清产品面板上的按键，一边阅读，一边操作。
第1节、调时钟：（出厂时已调好如需重新调整）按住“时钟”键不放的同时再按“校星期”键，“校时”键和“校分”键。
第2节、设定第一次开：按一下“定时”键，液晶显示屏出现（如图1），再按“校时”键和“校分”键，输入第一次开启时间。
第3节、设下第一次关闭：再按一下“定时”键和“校分”键输入第一次关闭时间。
第4节、继续按动“定时”键，显示屏左下方依次显示（2开2关 (6)开6关……10开10关）参考步骤第2节和第3节，设置以后各次开和关的时间，如果每天只开一欠次，和关一次，刚必须按“取消/恢复”键，将（2开2关……6开6关……10开10关）的储存时间全啊消除，使液晶上显示出“--:--”图样。
第5节、定时完毕，按“时钟”键，或者30秒内未按任何键，使液晶显示屏上显示北京时间。
第6节、接上电源时，面板上红灯表示电路有电红绿灯同时亮表示开关接通。
第7节、按动“自动/手动键”，可直接开或关电路。
要让开关自动动作时，应先按“自动/手动键”，可直接开或关电路。
要让开关自动动作时，应先按“自动/手动”键将显示屏下方的标志调到“关”位置，然后再按一下此键调到“自动”位置。
例如：每天晚上6点30分自动开启按以上第2节设定（如图3），每天夜里11点20分自动关闭按以上第3节设定（如图4）。
时控开关说明书
KG316T微电脑时控开关说明书特点1.理想的节能、延长照明器件的使用寿命。
应在天暗时用定时自动打开，半夜时用定时自动关闭。
是路灯、灯箱、霓虹灯、生产设备、农业养殖、仓库排风除湿、自动预热、广播电视等最理想的控制产品。
2.内置可充电池、外置电池开关，高精度，工业级芯片，强抗干扰。
特性型号KG316T电源电压220V AC 50-60HZ ±15%内部电池电压 3.6VDC电力消耗约1.5V A控制输出25A 250V AC(阻性负载)显示输出LCD显示走时误差小于1秒/天开关次数日/周循环12次开关环境温度-25℃至60℃环境湿度45至85%RH机械寿命最少3000,000次重量、尺寸约410克，120×74×52mm安装方式装置式中英文周日标志对照表MO TU WE TH FR SA SU星期一星期二星期三星期四星期五星期六星期日接线1.图1直接控制方式2.图2控制接触器、线圈电压220VAC/50HZ3.图3控制接触器、线圈电压380VAC/50HZ操作使用1.使用前把产品左面的电池开关置于"开"位置！显示器上显示(星期一、5点正)，按住“时钟键”不放的同时再按“星期键、时键、分键”，调整北京时间。
步骤按键设定项目1 按(自动/手动) 使显示器的短横线在自动位置2 按(定时) 进入定时开设定(显示1ON)3 按(星期) 设定每天相同，每天不同，星期一至星期五相同，或星期六至星期日相同4 按(时)(分) 设定开的时间5 按(设定) 进入定时关设定(显示1OFF)6 按(时)(分) 设定关的时间7 重复2-6 设定第2-10次开关的时间8 按(时钟) 结束时间设定*如不需10个开关定时，按(时钟)键，返回实际时间*如设定错误或取消设定按(取消)键，再按一次恢复原来的设定*无设定时显示(--:--)3.检查：按(定时)键检查所设定的时间是否正确。
4.修改：请在该设定处按(取消)键，然后重量新设定该定时开关的时间及星期5.结束检查：按(时钟)结束检查及设定，显示时钟6.手动控制：按(手动)键，即可实现随意的开关参考使用1.例如控制器每天下午6点自动打开电源，到夜里2点关闭电源，按以下操作2.调好时间后按一下“定时”键，显示器上显示如图4，按住“时键”显示器显示如图5。
