电子顺磁共振ESR教程
电子顺磁共振谱ESR
谱图解析方法
直接解析法
数据库比对法
通过观察谱线的位置、形状和强度， 结合已知的物质性质和结构信息，直 接解析出被测物质的磁性参数和结构 特征。
将实验谱图与已知的ESR谱图数据库 进行比对，通过相似度匹配来确定被 测物质的类型和结构。
计算机模拟法
利用计算机模拟ESR谱图，通过比较 模拟结果与实验谱图，可以更准确地 解析出被测物质的磁性参数和结构特 征。
应用领域拓展
随着ESR技术的不断发展，其应用领域也在不断拓展，从最初的自由 基研究逐渐拓展到生物医学、环境科学、能源科学等多个领域。
ESR技术面临的挑战
样品制备难度大
由于ESR对样品的纯度和均匀度 要求较高，因此样品制备难度较 大，需要较高的实验技巧和经验。
谱图解析难度高
由于ESR谱图较为复杂，不同组分 的信号容易相互干扰，因此谱图解 析难度较高，需要较高的专业知识 和技术水平。
电子顺磁共振谱（ESR
目录
CONTENTS
• 电子顺磁共振谱（ESR）概述 • ESR实验技术 • ESR谱图解析 • ESR在科学研究中的应用 • ESR技术展望与挑战
01 电子顺磁共振谱（ESR）概述
CHAPTER
ESR定义与原理
定义
电子顺磁共振谱（ESR）是一种研究物质中未成对电子的共振谱技术，通过测量物质在磁场中的电子磁矩变化来 获取物质内部结构和电子状态信息。
选择合适的微波频率，以 避免信号损失和干扰，提 高分辨率。
功率与时间
调整微波功率和曝光时间， 以获得最佳的信号强度和 信噪比。
实验数据处理与分析
数据预处理
对采集到的数据进行滤波、去噪等处理，以提高 信噪比。
参数拟合
ESR数据处理软件操作演示解析
ESR数据处理软件操作演示解析ESR数据处理软件是一款专门用于处理电子顺磁共振（ESR）数据的软件工具。
ESR是一种用于研究自由基，亚稳态离子和其他未成对电子系统的技术。
ESR数据处理软件可以帮助用户分析和解释ESR数据，以及提取有关样品中电子状态的信息。
本文将演示和解析ESR数据处理软件的操作步骤。
第一步：导入数据第一次打开ESR数据处理软件后，首先需要导入ESR测量得到的数据文件。
在软件的菜单栏中选择“文件”>“导入”>“导入数据”，然后选择ESR数据文件并点击“打开”按钮。
第二步：选择数据处理方法在导入数据后，软件会显示数据的图形和表格。
用户可以根据需要选择合适的处理方法来分析数据。
在菜单栏中选择“分析”>“数据处理方法”>“选择方法”，然后选择适当的数据处理方法。
常用的方法包括积分强度法、二次导数法和矢量法等。
第三步：参数设置选择数据处理方法后，用户需要设置相应的参数。
在菜单栏中选择“分析”>“参数设置”，然后根据实际情况输入相关参数，例如谱线形参数、积分窗口范围等。
第四步：数据处理设置参数后，用户可以开始进行数据处理。
在菜单栏中选择“分析”>“数据处理”>“开始处理”，软件将根据用户设置的参数对数据进行处理，并显示处理后的结果图形和表格。
第五步：数据解析数据处理完成后，用户可以对处理结果进行解析。
软件提供了多种数据解析工具，包括谱线形拟合、g因子测量和双积分法等。
用户可以根据需要选择合适的工具进行数据解析。
第六步：结果输出在数据解析完成后，用户可以将结果输出为文件或图像。
在菜单栏中选择“文件”>“导出”，然后选择输出格式和保存路径，点击“保存”按钮即可将结果保存为文件或图像。
除了以上演示的基本操作步骤，ESR数据处理软件还提供了其他功能，例如数据修正、峰值查找和数据比较等。
用户可以根据实际需求选择相应的功能进行操作。
总结起来，ESR数据处理软件是一款功能强大的工具，能够帮助用户对ESR数据进行分析和解释。
电子自旋共振波谱仪ESR
5、阻抗调配器
吸收曲线 色散曲线
它的主要作用是改变微波系统的负载状态。在本实验中主要作 用是观察吸收、色散信号。
6、谐振腔：
A
谐振腔耦合膜片
B 可变短路调节器
样品
通过调节可变短路调节器的位置，使微波在谐振腔内形成 驻波，得到最强的电子顺磁共振信号。
电子顺磁共振仪
直流调节 扫描调节 on 电源 直流输出 扫描输出 扫频开关 off 信号
将扭波导与环型器中的（II）端相接
将环型器中的（III）端与检波器相接 将扭波导的另一端与直波导的一端连接 将直波导的另一端与短路活塞相接
微波系统装配图
1－微波源 5－直波导
2－隔离器 6—样品
3－环型器 7—短路活塞
4 －扭波导 8—检波器
连线方法：
1. 通过连接线将主机上的扫描输出端接到磁铁的一端 2. 将主机上的直流输出端连接在磁铁的另一端 3. 通过Q9连接线将检波器的输出连到示波器上 4. 将微波源与主机相连
二、实验目的
了解电子顺磁共振的原理。 掌握FD-ESR-II型电子顺磁共振谱仪的调 节和使用方法。 利用电子顺磁共振谱仪测量 DPPH的g因子。
J g
B
PJ PJ
三、实验原理
电子的自旋运动产生自旋磁矩。自旋磁矩与自旋 角动量之间的关系为：
g
B
P P
g ：朗德因子。
9.37G微波辐射
扫场法检测共振信号
B=B0+B’sinωt
通过调节励磁线圈的直流电流，改变恒定磁场的大小，当恒定 磁场B0＝2 ν/γ时，共振吸收信号等间距排列。此时对应的恒定 磁感应强度即为共振条件方程中所对应的磁场强度。利用特斯 拉计测量该磁感应强度代入共振方程可得g因子的值。
电子自旋共振ESR实验

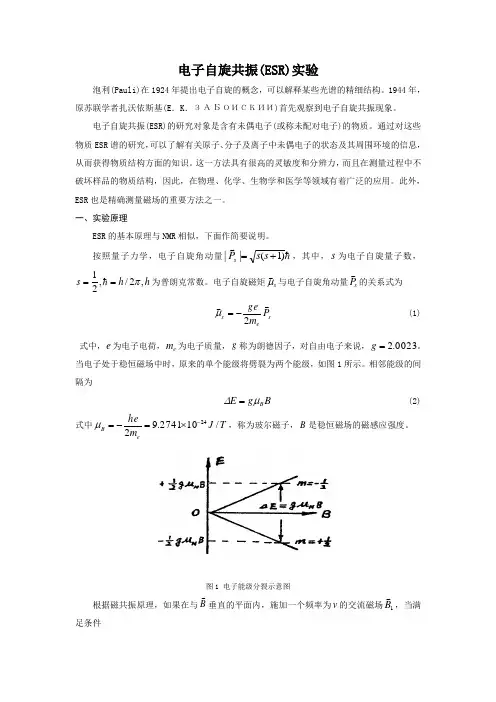

电子自旋共振(ESR)实验泡利(Pauli)在1924年提出电子自旋的概念，可以解释某些光谱的精细结构。
1944年，原苏联学者扎沃依斯基(E ．K ．ЗАБОИСКИИ)首先观察到电子自旋共振现象。
电子自旋共振(ESR)的研究对象是含有未偶电子(或称未配对电子)的物质。
通过对这些物质ESR 谱的研究，可以了解有关原子、分子及离子中未偶电子的状态及其周围环境的信息，从而获得物质结构方面的知识。
这一方法具有很高的灵敏度和分辨力，而且在测量过程中不破坏样品的物质结构，因此，在物理、化学、生物学和医学等领域有着广泛的应用。
此外，ESR 也是精确测量磁场的重要方法之一。
一、实验原理ESR 的基本原理与NMR 相似，下面作简要说明。
按照量子力学，电子自旋角动量 )1(||+=s s P s ，其中，s 为电子自旋量子数，h h s ,2/,21π== 为普朗克常数。
电子自旋磁矩s μ 与电子自旋角动量s P 的关系式为 s e s P m ge2-=μ (1) 式中，e 为电子电荷，e m 为电子质量，g 称为朗德因子，对自由电子来说，0023.2=g 。
当电子处于稳恒磁场中时，原来的单个能级将劈裂为两个能级，如图1所示。
相邻能级的间隔为B g E B μ∆= (2)式中T J m he eB /102741.9224-⨯=-=μ，称为玻尔磁子，B 是稳恒磁场的磁感应强度。
图1 电子能级分裂示意图 根据磁共振原理，如果在与B 垂直的平面内，施加一个频率为v 的交流磁场1B ，当满足条件B g E hv B μ∆== (3)电子就会吸收磁场1B 的能量．从下能级跃迁到上能级。
这就是电子自旋共振现象。
因角频率v πω2=,上式可改定为 B h g B μω=(4) 或 gBm e e ω2= (5) 由电子自旋共振测出ω和g B ,为常数，就可求得电子荷质比。
因玻尔磁子约为核磁子的1836倍，即电子自旋磁矩比核磁矩大三个数量级，在同样磁场作用下，电子塞曼能级之间的间距比核塞曼能级间距大得多。

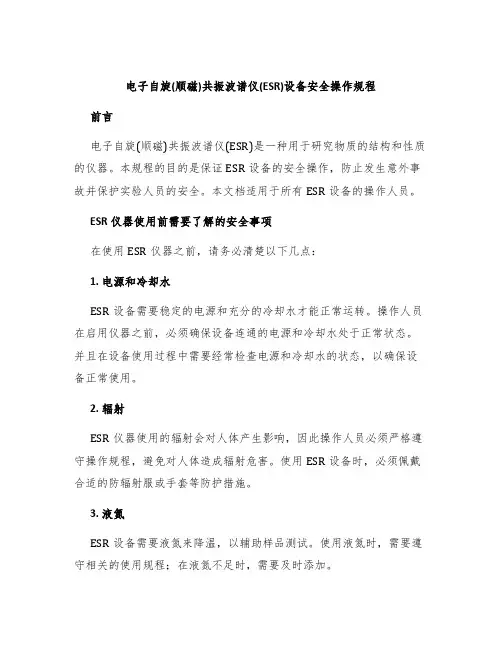

电子自旋(顺磁)共振波谱仪(ESR)设备安全操作规程
