1.2台虎钳拆装及保养
台虎钳拆装保养实习报告
台虎钳拆装保养实习报告一、实习目的通过本次台虎钳的拆装与保养实习，使实习生掌握台虎钳的结构原理、拆装步骤及保养方法，提高实习生对机械设备的维护能力，确保实习过程中安全生产，提高实习效果。
二、实习内容1. 台虎钳的结构原理台虎钳是一种常用的机械夹具，主要由钳口、钳身、螺杆、螺母等部件组成。
其工作原理是通过旋转螺杆，使螺杆轴向移动，进而推动钳口开合，实现工件的夹紧与松开。
2. 台虎钳的拆装步骤（1）准备工作：了解台虎钳的结构原理，熟悉拆装工具的使用方法。
（2）拆卸：首先将台虎钳上的工件取下，然后用扳手拆卸螺母，最后将螺杆从钳身中抽出。
（3）清洗：用清洗剂清洗钳口、钳身、螺杆、螺母等部件，去除油污、锈迹等。
（4）检查：检查各部件是否有磨损、损坏等情况，如有需要，更换损坏部件。
（5）装配：按照拆卸相反的顺序，将各部件装配到位，注意螺杆与螺母的配合。
（6）调试：调整钳口的开合度，确保台虎钳能够正常使用。
3. 台虎钳的保养方法（1）日常保养：定期清理台虎钳上的油污、灰尘，保持钳口、钳身、螺杆、螺母等部件的清洁。
（2）润滑保养：定期给各运动部件添加润滑油，减少磨损，延长使用寿命。
（3）定期检查：定期检查台虎钳的各部件，发现问题及时处理，确保设备安全运行。
（4）防锈措施：在存放台虎钳时，应将其置于干燥通风的环境中，避免潮湿导致生锈。
三、实习心得通过本次台虎钳的拆装与保养实习，我深刻认识到机械设备的维护保养对于生产安全的重要性。
在实习过程中，我学到了台虎钳的结构原理、拆装步骤及保养方法，提高了自己的实际操作能力。
同时，我也明白了团队协作的重要性，因为在实习过程中，我们需要相互配合，共同完成任务。
在今后的工作中，我将认真对待设备的维护保养工作，确保设备安全运行，提高生产效率。
同时，我也将继续学习，不断提高自己的技能水平，为我国机械制造业的发展贡献自己的力量。
四、实习总结本次台虎钳拆装保养实习取得了圆满成功，实习生们掌握了台虎钳的基本操作技能，提高了安全生产意识。
台虎钳的拆卸与装配
图1-9 活动钳身
图1-10 固定钳身
1.5.2 台虎钳完成装配
注意装配完毕后查看各活动部分是否灵活。
图1-11 台虎钳
1.3 台虎钳的拆卸
1.3.1 台虎钳的拆卸顺序
1.逆时针旋转手柄，并拖住活动钳身（图1-4）。 2.逆时针旋转加紧手柄，卸下固定钳身（图1-5）。 3.一般拆卸顺序由外到里，由上到下。
图1-4 活动钳身
图1-5 固定钳身
1.3.2 台虎钳拆卸时注意事项
拆卸台虎钳时只许用手的力量扳动手柄，绝不许用锤子或 其他套筒扳动手柄，以免丝杠，螺母或钳身损坏（图1-6 ）。 （不能在钳口上敲击工件，而应该在固定钳身的平台上，否则 会损坏钳口。）
台虎钳的拆卸与装配
单位：XXX工业职业技术学院 专业：机械设计与制造 班级：13级机械设计与制造2班 姓名：XXX 组别：第二组日来自：2014年10月目录
第1章 台虎钳的拆卸与装配
1.1 作业前的准备 1.1.1 钳工日常使用工具 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 3 1.2 台虎钳的认识 1.2.1 台虎钳的分类 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 4 1.2.2 台虎钳的规格及用途 · · · · · · · · · · · · · · · · · · · · · · · · 5 1.2.3 台虎钳的使用注意事项 · · · · · · · · · · · · · · · · · · · · · 6 1.2 台虎钳的拆卸 1.3.1 台虎钳的拆卸顺序 · · · · · · · · · · · · · · · · · · · · · · · · · · · · 7 1.3.2 台虎钳拆卸时注意事项 · · · · · · · · · · · · · · · · · · · · · 8
台虎钳的拆卸与装配
台虎钳的拆卸与装配
台虎钳是一种常见的机械装备，用于固定和夹持工件，广泛应用于机械加工、焊接、组装等行业。
下面将介绍台虎钳的拆卸与装配方法，详细步骤如下：
1.拆卸准备
首先要判断台虎钳紧固螺栓类型，一般有六角头和内六角头两种。
根据螺栓类型准备相应的工具，如扳手或内六角扳手。
2.松螺栓
使用扳手或内六角扳手，逆时针松开螺栓，将螺栓全部拆卸。
注意，有些台虎钳可能有多个螺栓，需要逐个拆卸。
3.拆卸夹持块
松开螺栓后，可以轻松将夹持块取下。
有些夹持块可能有凹槽，可以使用锤子轻轻敲击使其松动，然后将其取下。
4.拆卸滚轮
如果台虎钳有滚轮，可以将滚轮轻轻向外拉松，并将其取下。
5.清洁和维护
拆卸后，可以使用刷子和清洁剂彻底清洁夹具的各个部分，去除灰尘和油渍。
这有助于保持夹具的正常运行，并延长其使用寿命。
6.装配夹持块
开始装配之前，先检查夹持块是否完好。
然后将夹持块对准夹具，放在相应的位置上。
7.安装滚轮
如果台虎钳有滚轮，则将滚轮套在轴上，并将其压紧。
8.安装螺栓
将螺栓插入相应的孔中，并使用扳手或内六角扳手顺时针旋紧螺栓。
确保螺栓紧固牢固，但不要过紧以免损坏螺栓或夹具。
9.检查和测试
装配完成后，仔细检查夹具的各个部分是否安装正确，螺栓是否紧固牢固。
然后进行简单的测试，确保夹具功能正常。
10.维护和保养
确保定期对台虎钳进行维护和保养，如加油润滑、清洁和更换磨损部件等。
这样可以延长夹具的使用寿命，并保持其正常运行。
台虎钳的使用和维护
台虎钳的使用和维护台虎钳是一种常见的机械装置，用于夹持工件，广泛应用于加工、装配、维修等各个领域。
本文将详细介绍台虎钳的使用和维护。
一、台虎钳的使用1.首先，台虎钳需要放置在平稳的工作台上，并确保四个角都紧固好，以确保其稳定性。
2.调整台虎钳的夹持口宽度，根据工件的大小进行调整。
可以通过旋转手柄或者用调整螺旋杆进行调整。
3.将待夹持的工件放入夹持口，用力均匀地旋转手柄或者调整螺旋杆，夹持工件。
夹持的力度要适中，避免过大或者过小。
4.当调整夹持口宽度时，请务必将手指远离夹持口，以免发生意外伤害。
5.在使用过程中，需要根据工件的材质和形状，选择合适的夹持方式。
常见的夹持方式包括平面夹持、管状夹持、V形夹持等。
6.在工件加工时，需要根据实际需求，调整工件的角度和位置。
可以通过调整固定底座来实现。
注意，调整工件位置时需谨慎，以免损坏工件。
7.使用完毕后，关闭台虎钳的夹持口，彻底清理工作台以及台虎钳上的碎屑和油污。
二、台虎钳的维护1.定期清理台虎钳的内部和外部，包括夹持口、螺旋杆、手柄等部位的油污和碎屑。
使用清洁剂和软刷进行清洁，以保持其正常运转。
2.对于台虎钳的螺旋杆和手柄，需要定期涂抹润滑油或者润滑脂，以减少磨损和摩擦。
3.使用过程中，要注意避免超负荷使用，以免损坏台虎钳的内部构件。
同时，在夹持工件时，要确保夹持力度适中，避免过度力度导致夹持变形或者工件损坏。
4.如果台虎钳出现卡滞、夹持力度不均匀或者其他异常情况，应立即停止使用并进行检修。
可以通过检查螺旋杆、手柄和夹持口等部位，是否有异物或者磨损等问题，及时解决。
5.定期检查台虎钳的固定底座是否紧固，如有松动应及时紧固，确保其稳定性。
6.如果长时间不使用台虎钳，应将其存放在干燥通风的地方，并用防锈润滑油进行防护，以防生锈。
综上所述，台虎钳的使用和维护是重要的，使用时要遵守安全操作规范，加强维护保养可以延长其使用寿命，提高工作效率。
为了保障人身安全和设备正常运转，建议在使用前详细了解使用说明书，并定期进行检查和维护。
台虎钳的拆卸、装配及维护

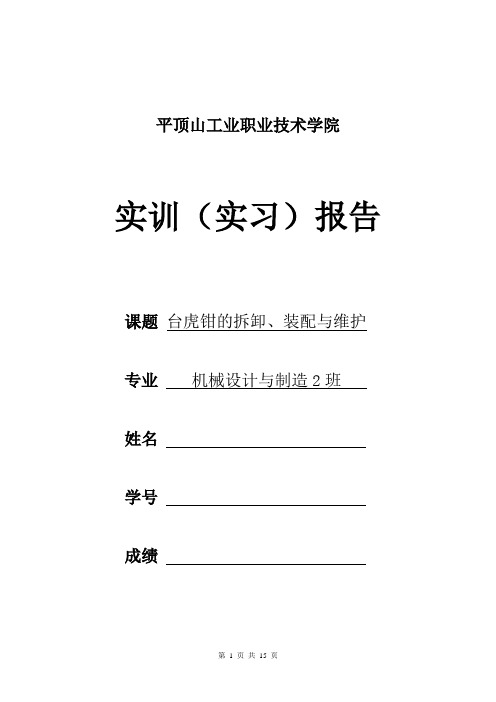

平顶山工业职业技术学院实训（实习）报告课题台虎钳的拆卸、装配与维护专业机械设计与制造2班姓名学号成绩目录第一章作业前准备 (4)1.1 机修钳工的安全操作规程 (4)1.2 劳动保护（劳保用品）及作业环境准备 (7)第二章台虎钳的概述及其分类 (8)2.1 台虎钳的概述 (8)2.2 台虎钳的规格与分类 (8)2.3 台虎钳的结构及其使用方法 (9)第三章台虎钳的拆卸与装配 (10)3.1 台虎钳的拆卸 (10)3.2 台虎钳的装配 (11)3.3 使用时的注意事项 (12)第四章台虎钳的维护与保养 (13)4.1 清理台虎钳各部件上的碎屑和油污 (13)4.2 检查各部件 (13)4.3 在螺母处加注机油或黄油适量润滑 (13)4.4 其他结构件做好防锈除锈工作 (13)第五章参考文献 (13)5.1 小结 (13)5.2 参考文献 (15)第一章作业前准备1.1机修钳工的安全操作规程上岗规程安全生产方针“安全第一、预防为主”。
劳动者在生产过程中必须严格遵守安全操作规程。
各级领导、职能部门、工程技术人员、岗位操作人员在生产过程中坚持层层负责的原则，讲究安全生产。
操作人员安全生产的要求：a.努力学习科学技术和安全操作规程，认真接受安全教育，考核不合格的不得独立操作。
b.正确穿戴和使用个人劳动保护用品。
c.严格遵守劳动纪律，不打闹、不串岗。
d.操作设备前，一定要遵守设备安全操作规程，安全、科学操作。
e.坚持文明生产的要求清理设备、工具、保持工作场地周围清洁整齐。
F.发生事故或发现隐患，必须及时向上级汇报，同时应当保护现场。
◤平顶山工业职业技术学院◥学习现场文明生产知识，对生产过程进行科学管理；创造良好、舒适的劳动环境，遵守严格的劳动纪律，简历有条不紊的生产秩序。
实现文明生产的目标；坚持文明生产的要求：高度的责任心，执行各项规章制度，照章办事，有章可循；生产秩序，严格执行有关的生产、技术管理的标准规程；设备工装，保持设备良好状态，做好“三级保养”，配好工、量、卡辅助及工位器具；工位环境，物料在指定位置摆放，保持道路平坦畅通；对事故做到“三不放过”。
台虎钳的拆卸与装配
1.2 技术准备
1、常用机械传动：带传动、齿轮传动、丝杠传动 2、设备机械传动系统：机械传动系统图；传动链的分 析；传动链的计算
1.3 工具准备
立式台钻拆装工具 清单
序号 1 2 3 4 5 名称 活络扳 手 呆扳手 内六方 扳手 十字螺 丝刀 一字螺 丝刀 规格 200mm 15—19 5—8 150 150 1 1 1 1 1
2.1 认识台式钻床 2.2 拆卸前的准备 2.3 台钻的功能特点 2.4 台钻的结构特点 2.5 技术参数 2.6 拆卸顺序 2.7 拆卸时的注意事项 2.8 装配顺序 第3章 台钻的清洁与保养 第4章 小结 参考文献
第1章作业前的准备
1.1 劳动保护及作业前的准备 1.1.1 劳动保护的目的：劳动保护的目的是为劳动者创
2.6 拆卸顺序
（1）首先切断电源，拆下所有电动机及有关电气元件。 图2—6 拆卸部件 电机 （2）从摇臂的右端卸下主轴箱。
（3）将摇臂固定好或吊稳，卸 下升降机构。 （4）吊出摇臂钻摇臂钻摇臂。 （5）吊出摇臂钻外立柱。 （6）从摇臂钻的底座上把内立柱拆下。 （7）把底座拆下来。
注：拆下的各零部件按有序顺序摆放，便于以后的装
毛坯图
设备
规格
数量
立式台钻
数量 6 7 8 9 10 序号 名称 克丝钳 子 套筒扳 手 毛刷 黄油 润滑油
13mm
规格 125 15—19 1寸 桶 20#
1
数量 1 1 1 1 1
注：自备常用工具。
第2章台钻的拆卸与装配
2.1 认识台式钻床
台式钻床简称台钻，是一种体积小巧，操作简便，通
常安装在专用工作台上使用的小型孔加工机床。台式 钻床钻孔直径一般在13毫米以下，最大不超过16毫米。 其主轴变速一般通过改变三角带在塔型带轮上的位置 来实现，主轴进给靠手动操作。
台虎钳的拆卸装配及维护
台虎钳的拆卸装配及维护
一、基本知识
1.1平台虎钳
平台虎钳是一种夹紧装置，用于在测量平台上夹紧金属材料，在精度要求较高的场合使用。
它的结构紧凑，耐高温，制造精度高，能耐受较大的外力，在数控机床上非常有用，广泛应用于精度机床、汽车、船舶、飞机、家电等行业。
1.2虎钳组成
由夹紧脚、夹头芯、螺栓、螺母、可调螺杆、顶台和底台构成。
夹紧脚：夹紧脗是虎钳的主要部件，采用铝合金内外层整体模型,内层金属业密封，外层采用黑色耐热塑料，夹紧脚为长方形，具有良好的抗腐蚀性能和可调性。
夹头芯：夹头芯是虎钳的重要零件，在型号较大的虎钳内，采用具有很高的精度的热处理钢、不锈钢等材料。
螺栓：一般螺栓采用铝合金材料，既有良好的耐腐蚀性能，又可以保证高强度，在夹紧脚上安装。
螺母：一般螺母采用铝合金材料，以保证螺母的安全可靠性，在螺栓上安装，当螺栓旋紧时，将夹头芯加以固定，以便将被测物件夹紧。
可调螺杆：可调螺杆是虎钳的重要零件，采用铝合金材料制成，既有良好的耐腐蚀性能，又可以保证高强度，可调螺杆上的螺母可调动，可以控制夹紧脚的夹紧力度。
台虎钳的拆卸与装配
(4) 在夹紧工件时只须用手的力量扳动手柄，绝对不许用锤 子和套筒扳手扳动手柄，以免丝杆，螺母，钳身损坏。
(5) 不能在钳口上敲击工件，而应该在固定钳身的平台上， 否则会损伤钳口。
(6) 丝杆，螺母和其它滑动表面要求要经常保持清洁，并加 润滑油润滑。
小结
通过这次实践操作，对台虎钳用了进一步的了解。在拆卸过程 中也遇到了一些问题，在老师和同学的帮助下也顺利完成了拆装。同 时也意识到团队合作的重要性。台虎钳是钳工必不可少的工具，是用 来夹持工件的夹具。在实践过程中我明白了台虎钳的工作原理，这使 我以后更加合理的利用台虎钳。
2 第2章 台虎钳的拆卸与装配
1．认识台虎钳
台虎钳，又称虎钳、台虎钳。台虎钳是用来加持工件 的通用夹具。常常装置在工作台上，用于夹稳加工工件， 是钳工车间必备工具之一。
2．台虎钳的分类
台虎钳分为两类：固定式和回转式二种。如图2-1所示。 两者的主要结构和工作原理基本相同，不同的是回转式台 虎钳比固定式台虎钳多了一个底座，工作时钳身可在底座 上回转，可满足不同方位的加工需要，因此使用方便，应 用范围比较广泛。
Hale Waihona Puke (a)(b)图2-1 台虎钳
（a）固定式
（b）回转式
1---钳口 2---螺钉 3---螺母 4---手柄 5---加紧盘 6---转盘 7---固定钳身
8---开口销 9---挡圈 10---弹簧 11---活动钳身 12---丝杆
3．材料
台虎钳的钳口的材料一般是要求有一定的硬度和韧性。 （也就是我们理解的软硬劲） 如钳口材料一般是要求有一定 的硬度、45号—60号碳钢材料，淬火处理，但硬度不要太高， 钳身大部分为铸铁。
4．台虎钳的规格
表2-1台虎钳的规格
1.2台虎钳拆装及保养
教案首页编号： SHJD-508-11版本号：A/O流水号：讲课日期班级课题：台虎钳拆装及养护教课目标要求：认识台虎钳的构造、工作原理；熟习各个手柄的作用。
教课重点、难点：认识台虎钳的构造、工作原理；台虎钳正确装置。
讲课方法：解说；演示；指导教课参照及教具（含多媒体教课设施）：多媒体教课设施；常用量具钳工作台；锉刀；扁铁 80×6×80mm 讲课履行状况及剖析：板书设计或讲课纲要平面锉削形状精度控制训练一、训练要求二、装置工艺三、成绩查核四、实训安全及注意事项解说师范( 课题剖析与工艺过程 )课程导入复习上一次课的主要内容：课程内容；台虎钳拆装及养护一、训练要求：231134 121110 9 8 765展转式台虎钳构造l —钳口 2 —螺钉 3 —螺母 4 —手柄 5 —夹紧盘 6 —转盘 7 —固定钳身8 —张口销9 —挡圈10 —弹簧11 —活动钳12 —丝杆13—手柄1、认识台虎钳构造，工作原理。
2、确立台虎钳拆解次序。
3、把拆下的各个工件冲洗洁净并进行防锈办理，对丝杠、螺母等活动表面润滑。
4、按正确次序装好台虎钳。
二、拆装工艺1、拆解台虎钳次序以下：（1）—活动钳身（2）—张口销（3）—挡圈（4）—弹簧（5）—丝杆（6）—手柄（7）—螺母（8）—钳口2、装置台虎钳次序以下：（1）—钳口（2）—螺母（3）—手柄（4）—丝杆（5）—弹簧（6）—挡圈（7）—张口销（8）—活动钳身三、成绩查核四、实训安全及注意事项注意工具及其余物件跌落，造成破坏，或对人造成损害。
装拆螺纹时应注意螺纹的旋转方向。
五、学生训练：(1)学生实习的过程应在实习指导书的要求下，有计划的达成；(2)教师要合时巡视，仔细指导、示范，做好记录；(3)培育学生优秀的实训工作习惯；填写教课日志，做好有关记录；(4)提早准备好实习、教课资料、器件、工量检具等有关用品，做到节俭环保；(5)做到实习纪律有序，准时歇息；(6)规范设施摆放，整理用具物件，美化环境。
管子台虎钳的使用与维护注意事项
管子台虎钳的使用与维护注意事项
管子台虎钳安装在钳工工作台上，用来央紧以便锯切管子或对管子套制螺纹等，如下图所示。
管子台虎钳的使用注意事项如下：
管子台虎钳必须垂直且牢固地固定在工作台上，钳口应与工作台边缘相平或稍靠里一些，不得伸出工作台边缘。
管子台虎钳固定好后，其卡钳口应牢固可靠，上钳口在滑道内应能自由移动，且压紧螺杆和滑道应经常加油。
装夹工件时，不得将与钳口尺寸不相配的工件上钳；对于过长的工件，必须将其伸出部分支撑稳固。
装夹脆性或软性工件时，应用布、铜皮等包裹工件夹持部分，且不能夹得过紧。
装夹工件时，必须穿上保险销。
旋转螺杆时，用力适当，严禁用锤击或加装套管的方法扳紧钳柄。
工件夹紧后，不得再去移动其外伸部分。
使用完毕，应擦净油污，合上钳口；长期不用时，应涂油存放。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教案首页
编号：SHJD-508-11 版本号：A/O 流水号：
授课日期
班级
课题：台虎钳拆装及保养
教学目的要求：了解台虎钳的结构、工作原理；熟悉各个手柄的
作用。
教学重点、难点：了解台虎钳的结构、工作原理；台虎钳正确装配。
授课方法：讲授；演示；指导
教学参考及教具（含多媒体教学设备）：多媒体教学设备；常用量具
钳工作台；锉刀；扁铁80×6×80mm 授课执行情况及分析：
板书设计或授课提纲
平面锉削形状精度控制训练
一、训练要求
二、装配工艺
三、成绩考核
四、实训安全及注意事项
讲解师范(课题分析与工艺过程) 课程导入
复习上次课的主要内容：
课程内容；台虎钳拆装及保养
一、训练要求：
12
13
1
2
3
4
5
6
7
8
9
10
11
回转式台虎钳结构
l—钳口 2—螺钉 3—螺母 4—手柄 5—夹紧盘 6—转盘 7—固定钳身 8—开口销
9—挡圈 10—弹簧 11—活动钳 12—丝杆 13 —手柄
1、了解台虎钳结构，工作原理。
2、确定台虎钳拆解顺序。
3、把拆下的各个工件清洗干净并进行防锈处理，对丝杠、螺母等活动表面润滑。
4、按正确顺序装好台虎钳。
二、拆装工艺
1、拆解台虎钳顺序如下：
（1）—活动钳身（2）—开口销（3）—挡圈（4）—弹簧（5）—丝杆（6）—手柄（7）—螺母（8）—钳口
2、装配台虎钳顺序如下：
（1）—钳口（2）—螺母（3）—手柄（4）—丝杆（5）—弹簧（6）—挡圈（7）—开口销（8）—活动钳身三、成绩考核
四、实训安全及注意事项
注意工具及其他物品跌落，造成损坏，或对人造成伤害。
装拆螺纹时应注意螺纹的旋转方向。
五、学生训练：
(1)学生实习的过程应在实习指导书的要求下，有计划的完成；
(2)教师要适时巡视，认真指导、示范，做好记录；
(3)培养学生良好的实训工作习惯；填写教学日记，做好相关记录；
(4)提前准备好实习、教学材料、器件、工量检具等相关用品，做到节约环保；
(5)做到实习纪律有序，按时休息；
(6)规范设备摆放，整理器具物品，美化环境。
六、结束工作
（1）认真总结，指出得失；表扬先进，考核成绩，做好考勤；
（2）布置书写实习报告。
操作要点
1.装拆螺纹时应注意螺纹的旋转方向施力要适中。
2.拆装过程中要做到零部件轻拿轻放。
巡回指导1.拆装方法
2.拆装顺序
3.结构原理
4.工具使用
检查考核
根据完成情况考核成绩
布置作业熟悉台虎钳的结构、工作原理
设备保养 1.整理工作台
2.清理工作场地
3.维护工量具
教学后记。
