架空输电线路防雷措施
输电线路防雷措施
输电线路防雷措施在输电线路遭受雷击时，雷电会对输电线路造成过电压冲击，破坏输电线路的绝缘层使其出现闪络或产生涉漏电弧的现象，严重时可能会导致输电线路发生相间短路或者对地短路的故障，进而导致事故跳闸，如果不能在受到雷击的输电线路进行有效的处理措施，则会导致电力系统的供电中断，影响人们的日常生产和生活。
输电线路的防雷措施有：（1）避雷线（架空地线）：沿全线装设避雷线是目前为止110KV及其以上架空线最重要和最有效的防雷措施。
35KV及以下一般不全线架设避雷器，因为其绝缘水平较低，即使增加绝缘水平仍很难防止直击雷，可以靠增加绝缘水平使线路在短时间故障情况运行，主要靠消弧线圈和自动重合闸装置。
（2）降低杆塔接地电阻：这是提高线路耐雷水平和减少反击概率的主要措施，措施有采用多根放射状水平接地体、降阻模块等。
反击是当雷电击到避雷针时，雷电流经过接地装置通入大地。
若接地装置的接地电阻过大，它通过雷电流时电位将升的很高，作用在线路或设备的绝缘体，可使绝缘发生击穿。
接地导体由于地电位升高可以反过来向带电导体放电的这种现象叫“雷电反击”。
（3）加强线路的绝缘：如增加绝缘子的片数、改用大爬距悬式绝缘子、增大塔头空气距离。
在实施上有很大的难度，一般为提高线路的耐雷水平，均优先采用降低杆塔接地电阻的方法。
（4）耦合地线：在导线的下方加装一条耦合地线，具有一定的分流作用和增大导地线之间的耦合系数，可提高线路的耐雷水平和降低雷击跳闸率。
（5）消弧线圈：能使雷电过电压所引起的单相对地冲击闪络不转变为稳定的工频电弧，即大大减少建弧率和断路器的跳闸次数。
（6）避雷器：不作密集安装，仅用作线路上雷电过电压特别大或绝缘薄弱的防雷保护。
能免除线路的冲击闪络，使建弧率降为零。
（7）不平和绝缘：为了避免线路落雷时双回路同事闪络跳闸而造成的完全停电的严重局面，当采用通常的防雷措施都不能满足要求时，在雷击线路时绝缘水平较低的线路首先跳闸，保护了其他线路。
高压架空输电线路防雷措施
背景介绍•高压架空输电线路的防雷措施是保证电力系统安全运行的重要环节。
采取科学合理的防雷措施，可以减少雷电对高压架空输电线路的损害，降低线路跳闸率，提高电力系统的稳定性和可靠性。
同时，防雷措施还可以保护周边环境和人民生命财产安全，对于维护社会稳定和促进经济发展具有重要意义。
防雷措施的重要性安装避雷线避雷线的作用避雷线通常沿着导线或杆塔进行安装，其安装角度和高度需根据具体的地理环境和气象条件进行设计。
避雷线的安装方式避雷线的优点降低杆塔接地电阻降低接地电阻的方法降低接地电阻的优点接地电阻的作用安装避雷器030201强化绝缘避雷线的应用避雷线的应用可以有效地将雷电电流引导到架空线上，避免雷电直接击中线路或设备。
避雷线的安装位置和数量需根据线路的具体情况和环境进行设计，一般在线路的关键部位和易受雷击的区域应加强避雷线的布置。
避雷线的材料和结构也需根据线路的具体情况和环境进行选择，一般要求具有较高的耐压和耐腐蚀性能。
接地电阻的应用接地电阻是将雷电电流引入大地的关键设备，其阻值大小直接影响到电流的引入效果。
接地电阻的安装位置和数量需根据线路的具体情况和环境进行设计，一般要求在易受雷击的区域应加强接地电阻的布置。
接地电阻的材料和结构也需根据线路的具体情况和环境进行选择，一般要求具有较高的导电性能和耐腐蚀性能。
避雷器的应用避雷器的安装位置和数量需根据线路的具体情况和环境进行设计，一般要求在易受雷击的区域应加强避雷器的布置。
避雷器的材料和结构也需根据线路的具体情况和环境进行选择，一般要求具有较高的耐压和耐腐蚀性能。
避雷器是一种将雷电电流引入地下的设备，其作用是在雷电电流过大时将其引入地下，避免对线路或设备造成损坏。
强化绝缘的应用强化绝缘是通过加强线路或设备的绝缘材料来提高其耐压能力，从而减少雷电电流对线路或设备的损坏。
强化绝缘的措施包括采用高性能的绝缘材料、增加绝缘层的厚度、添加绝缘涂层等。
强化绝缘的应用需根据线路的具体情况和环境进行设计，一般要求在易受雷击的区域应加强绝缘材料的强化。
架空输电线路的防雷(标准版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改架空输电线路的防雷(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes架空输电线路的防雷(标准版)1架设避雷线架设避雷线是输电线路防雷保护的最基本和最有效的措施。
避雷线的主要作用是防止雷直击导线，同时还具有以下作用：①分流作用，以减小流经杆塔的雷电流，从而降低塔顶电位；②通过对导线的耦合作用可以减小线路绝缘子的电压；③对导线的屏蔽作用还可以降低导线上的感应过电压。
通常来说，线路电压愈高，采用避雷线的效果愈好，而且避雷线在线路造价中所占的比重也愈低。
因此规程规定，220kV及以上电压等级的输电线路应全线架设避雷线，110kV线路一般也应全线架设避雷线。
同时，为了提高避雷线对导线的屏蔽效果，减小绕击率。
避雷线对边导线的保护角应做得小一些，一般采用20°～30°。
220kV及330kV双避雷线线路应做到20°左右，500kV及以上的超高压、特高压线路都架设双避雷线，保护角在15°及以下。
为了起到保护作用，避雷线应在每基杆塔处接地。
在双避雷线的超高压输电线路上，正常的工作电流将在每个档距中两根避雷线所组成的闭合回路里感应出电流并引起功率损耗。
为了减小这一损耗，同时为了把避雷线兼作通讯及继电保护的通道，可将避雷线经过一个小间隙对地(杆塔)绝缘起来。
雷击时，间隙被击穿，使避雷线接地。
2降低杆塔接地电阻降低杆塔接地电阻可以减小雷击杆塔时的电位升高，这是配合架设避雷线所采取的一项有效措施。

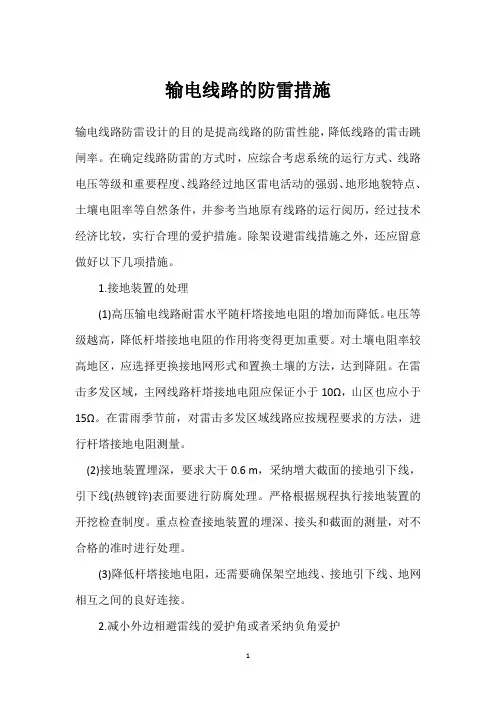

输电线路的防雷措施
输电线路的防雷措施输电线路防雷设计的目的是提高线路的防雷性能，降低线路的雷击跳闸率。
在确定线路防雷的方式时，应综合考虑系统的运行方式、线路电压等级和重要程度、线路经过地区雷电活动的强弱、地形地貌特点、土壤电阻率等自然条件，并参考当地原有线路的运行阅历，经过技术经济比较，实行合理的爱护措施。
除架设避雷线措施之外，还应留意做好以下几项措施。
1.接地装置的处理(1)高压输电线路耐雷水平随杆塔接地电阻的增加而降低。
电压等级越高，降低杆塔接地电阻的作用将变得更加重要。
对土壤电阻率较高地区，应选择更换接地网形式和置换土壤的方法，达到降阻。
在雷击多发区域，主网线路杆塔接地电阻应保证小于10Ω，山区也应小于15Ω。
在雷雨季节前，对雷击多发区域线路应按规程要求的方法，进行杆塔接地电阻测量。
(2)接地装置埋深，要求大干0.6 m，采纳增大截面的接地引下线，引下线(热镀锌)表面要进行防腐处理。
严格根据规程执行接地装置的开挖检查制度。
重点检查接地装置的埋深、接头和截面的测量，对不合格的准时进行处理。
(3)降低杆塔接地电阻，还需要确保架空地线、接地引下线、地网相互之间的良好连接。
2.减小外边相避雷线的爱护角或者采纳负角爱护在以往进行防雷设计时，只要求遵照规程规定满意杆塔避雷线爱护角的要求就行了，忽视了山坡对防雷爱护角的影响，则造成了杆塔防雷爱护角不能满意防雷设计的实际要求，增加了线路闪络次数，影响了电网平安运行。
针对山区运行线路简单受绕击的状况，建议采纳有效屏蔽角公式计算校验杆塔有效爱护角，以便设计时针对爱护角偏大状况实行相应措施削减雷电绕击概率。
3.加强绝缘和采纳不平衡绝缘方式在雷电活动剧烈地段、大跨越高杆塔及进线段，应增加绝缘子片数。
由于这些地方落雷机会较多，塔顶电位高，感应过电压大，受绕击的概率也较大，通过适当增加绝缘子片数，增大导线和避雷线间的距离，达到加强绝缘的目的。
规程规定:全超群过40m的有地线杆塔，每增高10m应增加一片绝缘子。
电力架空输电线路防雷措施
电力架空输电线路防雷措施摘要：架空线防雷是一个长期而复杂的系统工程，其主要目标是通过加强其抗雷能力，减少其雷击跳闸，从而保证电网的正常运营。
线路防雷方式的选择要综合考虑线路所受雷击的种类，采取相应的防护措施，并综合考虑线路重要程度、系统运行方式、线路穿越区域的雷电强度；根据地形地貌特征、土壤电阻率的高低情况，结合当地现有线路的运营经验，进行综合对比，因地制宜；采取适当的避雷措施。
关键词：电力架空；输电线路；防雷措施；引言为了更好地满足人民的用电需求，必须保证电力网络的安全性、可靠性和有效性。
但随着电力系统的不断建设与完善，因雷击造成的用电事故也有上升的趋势，迫切需要对其进行防范；从而保证电力系统的安全、稳定，更好地满足人民群众的用电需要。
1.架空输电线路遭雷击的特点和原因分析1.1架空輸电线路遭雷击的特点在雷雨季节，由于架空输电线路处于复杂的环境中，极易遭受闪电攻击，严重影响了线路的安全与稳定性。
对电线造成的特殊危险是，当电流通过导线时，由于电流过大，会产生发热，如果温度超过了导线所能承受的极限，那么导线就会被烧毁，从而失去保护，从而造成绝缘子的闪络和击穿。
一般来说，架空输电线路上的雷击都是有一定的规律的，比如远离地面的人，就会被闪电击中，或者是土壤电阻较高的人，在这种情况下，很难被雷击。
1.2架空输电线路遭雷击的原因架空输电线路出现雷击的原因有很多，一是由于电线材料本身的绝缘性较差，二是长期使用会导致电线的绝缘性能降低。
第二，由于避雷线的布置不合理，造成了避雷线受到外部环境的影响，不能有效地发挥避雷线的功能，或者是避雷线超过了保护范围，不能保障线路的传输。
第三，避雷线接地不良，避雷线与电线间距过短，会影响线路的防雷性，增加雷击的几率。
第四，架空输电线路发生雷击事故，与防雷防护工作不力有关。
2.电力架空输电线路防雷措施2.1提高线路绝缘的水平在架设输电线路时，应注意选用绝缘子，同时应充分重视绝缘子的监控和维修保养工作。
架空线路遭雷击原因及防雷措施
架空线路遭雷击原因及防雷措施架空线路是指在空中悬挂的输电线路，它是电力系统中非常重要的一部分，负责输送电力到各个地方。
架空线路常常容易遭到雷击，造成电力系统的故障，给人们的生产生活带来很大的影响。
那么，架空线路遭雷击的原因是什么？我们又该如何采取防雷措施呢？一、架空线路遭雷击的原因1. 大气环境当大气中出现局部电荷分离，形成雷云时，就会产生雷电。
雷电的产生是由于云层中的冰晶和水滴之间发生碰撞，使云层内各处带电，产生了电场。
2. 架空线路高度架空线路一般都建立在高处，比如山顶、高层建筑等地方，而雷电会比较容易袭击高处的物体。
3. 气候一般来说，夏季是雷电活动的高发期，因为夏季大气湿度大，云层构成较多。
架空线路所采用的金属或者合金等材料，特别是高张力、高性能的导线，很容易成为雷电袭击的目标。
二、防雷措施1. 防雷装置在架空线路上安装防雷装置是最常见的预防措施。
这些装置一般采用封闭式避雷器，其原理是在雷电侵击时，将其引入大地，分散电流，保护线路和设备不受雷击影响。
2. 避雷线为了减少雷电对架空线路的影响，可以在线路上方安装一根金属绳——避雷线。
这样可以将雷电引向地下，减少对线路本身的影响。
3. 架设钢塔架设钢塔是确保架空线路安全运行的关键。
钢塔具有良好的导电性和耐腐蚀性，可以降低雷电对架空线路的影响。
4. 专业巡检定期对架空线路进行巡检，及时发现线路的损坏和老化情况，进行维护和修复，可以减少线路遭雷击的可能性。
5. 提高设备的耐雷水平对于电力设备，提高其耐雷水平也是很重要的防雷措施。
采用抗雷冲击能力强的设备替代易受雷电影响的设备，可以保障电力系统的安全运行。
通过以上防雷措施，我们可以有效地减少架空线路遭雷击的可能性，保障电力系统的正常供电。
还需要注意的是，在架空线路遭雷击后，需要及时对设备和线路进行维护和修复，确保电力系统的安全和稳定。
提升防雷意识，加强防雷设备的维护与更新，对于保障电力系统正常运行具有非常重要的意义。
架空输电线路防雷导则
架空输电线路防雷导则架空输电线路防雷导则是为了确保电力系统的安全运行而制定的一系列指导原则。
雷电是自然界一种常见的天气现象，其可以造成电力系统的瞬时过电压，导致设备损坏、电压失控以及线路中断等问题。
为了减少雷电造成的危害，架空输电线路防雷导则制定了以下一些相关参考内容：1. 防雷系统的规划：架空输电线路防雷导则需要对电力系统中的设备进行分析和评估，确定其防雷保护要求。
根据线路的特点和周围环境，制定适当的防雷系统规划。
2. 导线选材：架空输电线路防雷导则鼓励选用钢芯铝绞线或钢芯铝包钢线等带有钢芯的导线，以增加其对雷电的耐受能力。
3. 防雷装置的选择：架空输电线路防雷导则建议在电力系统的适当位置安装避雷针、避雷带或雷电接地装置等防雷设备，以将雷电集中引入地下或大地中。
4. 避雷针的布置：架空输电线路防雷导则要求避雷针的规划和布置应符合国家相关标准，避雷针应安装在架空塔顶或高处，以提供更好的防雷保护效果。
5. 地线系统的设置：架空输电线路防雷导则鼓励设置完善的地线系统，包括接地线、接地块、接地极等，以提供低阻抗的雷电接地路径。
6. 绝缘的保护：架空输电线路防雷导则要求对设备和连接点进行绝缘保护，避免雷电造成的电弧和漏电事故。
7. 定期检测和维护：架空输电线路防雷导则强调对防雷系统的定期检测和维护，包括检查避雷针的完好性、地线系统的接地情况以及设备的绝缘状态等。
8. 人员培训和安全意识：架空输电线路防雷导则建议对电力系统的工作人员进行防雷知识的培训，并提高其对雷电危害的安全意识，以降低事故的发生率。
以上是关于架空输电线路防雷导则的一些相关参考内容。
制定和遵守这些指导原则，可以有效减少雷电对电力系统造成的危害，提高电力系统的可靠性和安全性。
10kV架空配电线路的防雷措施
Electric Power Technology272《华东科技》10kV 架空配电线路的防雷措施黄思海（韶关市擎能设计有限公司，广东 韶关 512000）摘要：城乡电网主要为10kV 架空配电线路，该线路途径存在着复杂的地理环境，且处于较低的绝缘水平，因雷击造成事故而跳闸的概率较高，在配置架空配电线路时，需实施良好的防雷措施。
基于此，以下对10kV 架空配电线路的防雷措施进行了探讨，以供参考。
关键词：10kV；架空配电线路；防雷措施在过去的2年里，为了加强10kV 配电网的建设和管理，提升安全、经济效益和服务水准的网络，和提高效率的投入产出综合分销网络资产，供电公司实施全过程精益管理分销网络在龙岩供电公司的整个系统。
专注于重建发病率高的断层线10kV，通过统计分析10kV 线路的故障原因，10kV 线路操作时被发现的弱点，和正在采取方法方式，最终找到降低10kV 线路故障方法方式，降低10kV 线路故障，提升10kV 配电线路的管理水准。
1 自然界雷电概述 雷电是自然界常见的集声、光、电为一体的现象，往往伴有闪电和雷鸣而出现，对人类的活动有重大影响，能够产生有机物质孕育农作物，还可以补充大气中电离层的电荷，防止太阳和宇宙中的射线进入地球表面，但是雷电也是导致高压输配电线路故障的重要因素。
当输配电线路被雷电击中时，会产生泄入大地的雷电流，引起巨大的电磁效应、机械效应和热效应，从而影响输配电线路的正常运行。
雷电作为一种特殊电脉冲波，产生时会伴随着强大的脉冲磁场，其中直击雷和感应雷这两种雷电形式对输配电线路的危害尤为严重。
直击雷能够在很短的时间内放出大量的电荷，会对设施和设备造成直接破坏，破坏能力十分巨大，中国每年造成直接财产损失超10亿美元。
而感应雷分为电磁感应雷和静电感应雷，雷电放电时，雷电流在附近空间中剧烈变化而产生强磁场可以引起电磁感应雷，若不能及时引入地下，极可能发生安全事故；架空线路的导线被积云所感应上大量电荷生成静电感应雷，使电压倍增，影响输配电线路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：SM-ZD-12767 架空输电线路防雷措施Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
编制：____________________
审核：____________________
批准：____________________
本文档下载后可任意修改
架空输电线路防雷措施
简介：该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请详细阅读内容。
架空输电线路是电力网及电力系统的重要组成部分。
由于它暴露在自然之中，故极易受到外界的影响和损害，其中最主要的一个方面是雷击。
架空输电线路所经之处大都为旷野或丘陵、高山，输电线路长，遭遇雷击的机率较大。
架空输电线路雷害事故的形成通常要经历这样四个阶段：输电线路受到雷电过电压的作用：输电线路发生闪络；输电线路从冲击闪络转变为稳定的工频电压；线路跳闸，供电中断。
针对雷害事故形成的四个阶段，现代输电线路在采取防雷保护措施时，要做到“四道防线”，即：
1防直击，就是使输电线路不受直击雷。
2防闪络，就是使输电线路受雷后绝缘不发生闪络。
3防建弧，就是使输电线路发生闪络后不建立稳定的工频电弧。
4防停电，就是使输电线路建立工频电弧后不中断电力
供应。
架空输电线路防雷的具体措施
现对生产运行部门常用的架空输电线路防雷改进措施简述如下：
1架设避雷线
架设避雷线是输电线路防雷保护的最基本和最有效的措施。
避雷线的主要作用是防止雷直击导线，同时还具有以下作用：
1）分流作用，以减小流经杆塔的雷电流，从而降低塔顶电位；
2）通过对导线的耦合作用可以减小线路绝缘子的电压；
3）对导线的屏蔽作用还可以降低导线上的感应过电压。
通常来说，线路电压愈高，采用避雷线的效果愈好，而且避雷线在线路造价中所占的比重也愈低。
因此，110kV及以上电压等级的输电线路都应全线架设避雷线。
同时，为了提高避雷线对导线的屏蔽效果，减小绕击率，避雷线对边导线的保护角应做得小一些，一般采用20°～30°。
220kV及330kV双避雷线线路应做到20°左右，500kV及
以上的超高压、特高压线路都架设双避雷线，保护角在15°左右。
2安装避雷针
安装避雷针也是架空输电线路常用的一种防雷措施。
但是在实际应用却存在以下问题：
1）由于避雷针而导致雷击概率增大
2）保护范围小
国内外不少防雷专家，对避雷针能向被保护物有多大的保护距离做了系统的研究得出的结论是：“对一根垂直避雷针无法获得十分肯定的保护区域”。
英国的BS6551法规曾指出：“经验显示不能依赖避雷针提供任何保护区内的完整保护”。
而德国防雷法规则有意识地不引入避雷针保护范围的概念。
从避雷针因侧击雷、绕击雷，造成事故的实例来分析，其保护范围是不十分肯定的。
由于避雷针的引雷作用，所以雷击次数就会提高，当雷电被吸引到针上，在强大的雷电流沿针而流入大地过程中，雷电流周围形成的磁场会产生截应过电压，它与雷电流的大小及变化速度成正比，与雷击的距离成反比。
而被保护物的自然屏蔽装置对电磁感应或电磁干扰的屏蔽作用，不能达到
有效屏蔽，使被保护区内的弱电设备因感应过电压而损坏。
4）反击的危害
当雷电被吸引到针上，将有数千安的高频电流通过避雷针及其接地引下线和接地装置，此时针和引线的电压很高，若针对被保护物之间的距离小于安全距离时，会由针及引下线向被保护物发生反击，损坏被保护物。
我国国标规定针距被保护物的空气中距离≥5米，针距被保护物的接地装置间的地中距离Sd≥3米，针对这一要求，微波塔和电视发射塔的各种天线上的避雷针是难以满足规范的要求。
5）电磁感应问题
在强大的雷电流沿避雷针向下流入地中的过程中，会在周围产生强大的电磁场，它会使微波通信、计算机等设备产生误动。
强大的电磁场，可以使金属开口环或打包用铁箍的接触不良处发生放电，从而引燃引爆易燃易爆物。
更常见的则是引起微电子设备(通信设备，计算机设备等)的失灵与损坏。
受雷击的针及引线，在高频雷电流作用下，将从接触点至地面产生一个较高的接触电压。
当雷电流流入大地扩散时，在入地点沿半径各点形成不同的电位，若跨入该区域会产生
很高的跨步电压。
在测避雷针不适用于对弱电设备的保护，更不易用于易燃易爆品的防雷保护。
因它引来强大的雷电流在接地引线断线卡处易产生火花，还会在附近的金属开口环处产生火花，从而引起事故。
3加强线路绝缘
由于输电线路个别地段需采用大跨越高杆塔(如：跨河杆塔)，这就增加了杆塔落雷的机会。
高塔落雷时塔顶电位高，感应过电压大，而且受绕击的概率也较大。
为降低线路跳闸率，可在高杆塔上增加绝缘子串片数，加大大跨越档导线与地线之间的距离，以加强线路绝缘。
在35kV及以下的线路可采用瓷横担等冲击闪络电压较高的绝缘子来降低雷击跳闸率。
4采用差绝缘方式
此措施适宜于中性点不接地或经消弧线圈接地的系统，并且导线为三角形排列的情况。
所谓差绝缘，是指同一基杆塔上三相绝缘有差异，下面两相较之最上面一相各增加一片绝缘子，当雷击杆塔或上导线时，由于上导线绝缘相对较“弱”而先击穿，雷电流经杆塔人地，避免了两相闪络。
湖南郴州
电业局和包头供电局在雷害严重的一些35kV线路上应用了这一方法，收到了事故率明显下降的效果。
据计算，采用差绝缘后，线路的耐雷水平可提高24%。
5采用不平衡绝缘方式
在现代高压及超高压线路上，同杆架设的双回路线路日益增多，对此类线路在采用通常的防雷措施尚不能满足要求时，可考虑采用不平衡绝缘方式来降低双回路雷击同时跳闸率，以保障线路的连续供电。
不平衡绝缘的原则是使双回路的绝缘子串片数有差异，这样，雷击时绝缘子串片数少的回路先闪络，闪络后的导线相当于地线，增加了对另一回路导线的耦合作用，提高了线路的耐雷水平使之不发生闪络，保障了另一回路的连续供电。
6藕合地埋线
藕合地埋线可起两个作用，一是降低接地电阻，《电力工程高压送电线路设计手册》指出:连续伸长接地线是沿线路在地中埋设1—2根接地线，并可与下一基塔的杆塔接地装置相连，此时对工频接地电阻值不作要隶_国内外的运行经验证明，它是降低高土壤电阻率地区杆塔接地电阻的有效措施之一。
二是起一部分架空地线的作用，既有避雷线的分流作用，
又有避雷线的藕合作用。
据有的单位的运行经验，在一个20基杆塔的易击段埋设藕合地埋线后，10年中只发生一次雷击故障，有文献介绍可降低跳闸率40%，显著提高线路耐雷水平。
7预放电棒与负角保护针
预放电棒的作用机理是减小导、地线间距，增大藕合系数，降低杆塔分流系数，加大导线、绝缘子串对地电容，改善电压分布；负角保护针可看成装在线路边导线外侧的避雷针,其目的是改善屏蔽，减小临界击距。
预放电棒与负角保护针常一起装设，这一方法曾在广东、贵州等地采用，有一定的效果。
制作、安装和运行维护方便，以及经济花费不多是其特点。
8装设消雷器
消雷器是一种新型的直击雷防护装置，在国内已有十余年的应用历史，目前架空输电线路上装设的消雷器已有上千套，运行情况良好。
虽然对消雷器的机理和理论还存在怀疑和争论，但它确实能消除或减少雷击的事实已被越来越多的人承认与接受。
消雷器对接地电阻的要求不严，其保护范围
也远比避雷针大。
在实际装设时，应认真解决好有关的各个环节中的问题。
9使用接地降阻剂
近几年来国内一些单位在处理接地时使用了降阻剂，取得了较好的降阻效果，介绍降阻剂的文章也不少，降阻剂确实热极一时。
据有关资料介绍，降阻剂使用后接地电阻随时间的推移而下降，并且由于其PH值一般均在7.6一8.5之间，有的呈中性略偏碱，对接地体有钝化保护作用，故基本无腐蚀现象。
但是，使用较长时间表明接地降阻剂对接地体产生了严重的腐蚀。
故在采用这一方法时应关注长期的效果，特别是对接地体的腐蚀问题。
10采用中性点非有效接地方式
在我国35kV及以下电力系统中采用中性点不接地或经消弧线圈接地的方式。
这样可使由雷击引起的大多数单相接地故障能够自动消除，不致引起相间短路和跳闸。
而在二相或三相落雷时，由于先对地闪络的一相相当于一条避雷线，增加了分流和对未闪络相的耦合作用，使未闪络相绝缘上的电压下降，从而提高了线路的耐雷水平。
因此，对35kV线
路的钢筋混凝土杆和铁塔，必须做好接地措施。
总之，影响架空输电线路雷击跳闸率的因素很多，有一定的复杂性，解决线路的雷害问题，要从实际出发，因地制宜，综合治理。
在采取防雷改进措施之前，要认真调查分析，充分了解地理、气象及线路运行等各方面的情况，核算线路的耐雷水平，研究采用措施的可行性、工作量、难度、经济效益及效果等，最后来决定准备采用某一种或几种防雷改进措施。
