专升本数字电子技术模拟题试卷
数字电子技术测试试卷与答案精选全文完整版
可编辑修改精选全文完整版附录D 模拟试卷及参考答案D.1 模拟试卷一、填空（共10小题，每空2分，共40分）1、(8C.4)16 = （ ）10 =（ ）8=（ ）2421BCD 。
2、将160个字符用二进制编码，至少需要（ ）位二进制码。
3、已知F =A(B +C)+A +C ，则其对偶式为（ ）；其反函数为（ ）。
（直接用对偶规则和反演规则）。
4、已知TTL 与非门参数V CC =+5V ，U OH =3.6V ，U OL =0.4V ，U OFF =1.1V ，U ON =1.4V ，高电平输入时的抗干扰容限U NH 为（ ）。
5、连续异或1999个“1”的结果是（ ）。
6、如图D.1所示电路的输出函数F 为（ ）。
（化成最简“与或”式）F图D.1 题一（6）图7、图D.2为三态非门构成的电路，试根据输入条件填写表中的F 栏。
图D.2 题一（7）图表D.1题一（7）真值表D 1EN 1D 2EN 2F8、设计模值为61的自然二进制码计数器、十进制计数器和余3 BCD码计数器分别需要（）级、（）级和（）级触发器。
一个五位二进制加法计数器，由00000状态开始，问经过109个输入脉冲后，此计数器的状态为（）。
9、用（）片1024×4位的RAM可组成8K×8位的RAM，需要增加（）条地址线、（）条数据线。
10、在10位的倒T型电阻网络D/A转换器中，若U REF = ─10V，该D/A转换器能分辨的最小输出电压U LSB=（）mV。
二、选择题（共10小题，每小题2分，共20分）1、有符号位二进制数的补码为（10011），则对应的十进制数为（）。
A、-29B、+13C、-13D、-32、下列说法正确的是（）。
A、n个变量所构成的全部最小项之和恒等于0B、n个变量所构成的全部最大项之和恒等于0C、n个变量所构成的全部最小项之积恒等于1D、n个变量所构成的全部最大项之积恒等于03、下列说法正确的是（）。
网络教育学院专升本课程(练习库参考)数字电子技术
1、和TTL电路相比，CMOS电路最突出的优点在于（）。
•A、可靠性高•B、抗干扰能力强•C、速度快••A、并行比较型•B、串行比较型•C、并－串行比较型••A、三个输入端，三个输出端•B、八个输入端，八个输出端•C、三个，八个•4、下述选项属于组合逻辑电路的是（）。
•A、触发器•B、全加器•C、移位寄存器•5、同步RS触发器的触发方式是（）。
•A、是直接触发•B、电平触发•6、如图所示的电路，输出F的状态是（）。
•A、A•B、F•C、1•7、以下各电路中，（）可以实现脉冲定时。
•A、多谐振荡器•B、单稳态触发器•C、施密特触发器•8、十二进制加法计数器需要（）个触发器构成。
•A、8•B、16•C、4•9、函数F(A,B,C)=AB+BC+AC的最小项表达式为（）。
•A、F(A,B,C)=∑m（0，2，4）•B、(A,B,C)=∑m（3，5，6，7）•C、F(A,B,C)=∑m（0，2，3，4）•D、F(A,B,C)=∑m（2，4，6，7）10、在下列逻辑电路中，不是组合逻辑电路的是（）。
•A、译码器•B、编码器•C、全加器•11、 AB+A 在四变量卡诺图中有( )个小格是“1”。
•A、2•B、12•C、4•12、已知某电路的真值表如下，该电路的逻辑表达式为（）。
•A、Y=C•B、Y=ABC•C、Y=AB+C•13、有八个触发器的二进制计数器，它们最多有（）种计数状态。
•A、8•B、16•C、256•14、电路图如下所示，其中L1的函数功能是（）。
•A、L1=ACˉ•B、L1=AˉCˉ•C、L1=AˉB••A、N-1•B、N•C、N+1•16、（）触发器可以构成移位寄存器。
•A、基本RS触发器•B、主从RS触发器•C、同步RS触发器•D、边沿D触发器17、微型计算机和数字电子设备中最常采用的数制是（）。
•A、二进制•B、八进制•C、十进制•18、下式中与非门表达式为（）。
•A、•B、•C、•19、一个无符号8位数字量输入的DAC，其分辨率为（）位。
《数字电子电路》(本)模拟试卷1.docx
《数字电子电路》(本)模拟试卷1总分：100分时间：90分钟一、选择题(每小题3分，共36分)1.下列四个数屮与十进制数(163) 不相等的是__________ o(1)(A3) io (2) (10100011) 2(3) (000101100011 ) 8421BCD (4) (100100011) 82.将TTL与非门作非门使用，则多余输入端应做_____ 处理。
(1)全部接高电平(2)部分接高电平，部分接地(3)全部接地(4)部分接地，部分悬空3.由或非门构成的基本RS触发器，输入S、R的约束条件是______ c(1) SR二0 (2) SR二1 (3) S+R二0 (4) S+R二14.T触发器，在T二1时，加上时钟脉冲，则触发器_____ 。
(1)保持原态(2)置0 (3)置1 (4)翻转5.要使边沿触发型JK触发器具有Qn+】=页的功能，其输入信号必须满足( ) (1) J=K=0 (2) J=K=1 (3) J=l,K=0 ⑷ J=0,K=l6.用三个触发器构成一个五进制计数器，无效状态的个数为( )(1) 1 个(2) 2 个(3) 3 个(4) 4 个7.工作中既可以读出信息，又可写入信息的存储器称为____ o(1) ROM (2) RAM (3) PLA (4) EPROM8.一个ROM共有10根地址线，8根位线(数据输出线)，则其存储容量为_。
(1) 10X8 (2) 102X8 (3) 10X82(4) 2l0X89.rtl 555定时器构成的单稳态触发器，其输出脉冲宽度取决于_____ 。
(1)电源电压(2)触发信号幅度(3)触发信号宽度(4)外接R、C的数值10.逻辑函数F (ABC) =A+AC+BC的最简与或表达式为( )(1) F=A+C (2) F=A+B (3) F=A+B (4) F=A + C11.逻辑函数F=AC + BC的最小项表达式为( )(1) F(ABC)=》m(l，3, 6, 7) (2). F(ABC)=Xm(2, 3, 6, 7)(3) F(ABC)=》m(l，2, 6, 7) (4) F(ABC)=£m(h 4, 5, 6)12.触发器电路如图所示，当输入A=1时，次态等于( )二、（12分）下列逻辑电路能否实现所规定的逻辑功能？能实现者在括号内写“Y”，错的写 “N”。
网络教育学院专升本课程(练习库参考)数字电子技术
1、和TTL电路相比，CMOS电路最突出的优点在于（）。
•A、可靠性高•B、抗干扰能力强•C、速度快••A、并行比较型•B、串行比较型•C、并－串行比较型••A、三个输入端，三个输出端•B、八个输入端，八个输出端•C、三个，八个•4、下述选项属于组合逻辑电路的是（）。
•A、触发器•B、全加器•C、移位寄存器•5、同步RS触发器的触发方式是（）。
•A、是直接触发•B、电平触发•6、如图所示的电路，输出F的状态是（）。
•A、A•B、F•C、1•7、以下各电路中，（）可以实现脉冲定时。
•A、多谐振荡器•B、单稳态触发器•C、施密特触发器•8、十二进制加法计数器需要（）个触发器构成。
•A、8•B、16•C、4•9、函数F(A,B,C)=AB+BC+AC的最小项表达式为（）。
•A、F(A,B,C)=∑m（0，2，4）•B、(A,B,C)=∑m（3，5，6，7）•C、F(A,B,C)=∑m（0，2，3，4）•D、F(A,B,C)=∑m（2，4，6，7）10、在下列逻辑电路中，不是组合逻辑电路的是（）。
•A、译码器•B、编码器•C、全加器•11、 AB+A 在四变量卡诺图中有( )个小格是“1”。
•A、2•B、12•C、4•12、已知某电路的真值表如下，该电路的逻辑表达式为（）。
•A、Y=C•B、Y=ABC•C、Y=AB+C•13、有八个触发器的二进制计数器，它们最多有（）种计数状态。
•A、8•B、16•C、256•14、电路图如下所示，其中L1的函数功能是（）。
•A、L1=ACˉ•B、L1=AˉCˉ•C、L1=AˉB••A、N-1•B、N•C、N+1•16、（）触发器可以构成移位寄存器。
•A、基本RS触发器•B、主从RS触发器•C、同步RS触发器•D、边沿D触发器17、微型计算机和数字电子设备中最常采用的数制是（）。
•A、二进制•B、八进制•C、十进制•18、下式中与非门表达式为（）。
•A、•B、•C、•19、一个无符号8位数字量输入的DAC，其分辨率为（）位。
(完整版)数字电子技术基础模拟试题及答案完整
四．分析题（24 分）
五．应用题（43 分）
1．请用 74LS138 设计一个三变量的多数表决电路。具体要求如下： （1）输入变量 A、B、C 为高电平时表示赞同提案 （2）当有多数赞同票时提案通过，输出高电平 74LS138 的逻辑功能及引脚图如下：
三．计算题（8 分） 1、在如图所示电路中，Ucc=5V，UBB=9V，R1=5.1kΩ， R2=15kΩ，Rc=1kΩ，β=40，请计算 UI
分别为 5V，0.3V 时输出 UO 的大小？。
学号
年级、 班
专业
系名
a．“101” b．“100” c．“011” d．“000”
姓名
2．已知一个 8 位权电阻 DAC 系统的参考电源 UREF= -16V，转换比例系数 2RF 为 1。当输 R
姓名
学号
三（本大题 2 小题每小题 4 分共 8 分） 1 结果正确 1 分，步骤正确 3 分，参考结果如下：
UI=5V，UO≈0.3V UI=0.3V，UO≈5V
2 结果正确 1 分，步骤正确 3 分，参考结果如下：UO=3V 四（本大题 2 小题每小题 12 分共 24 分）
1．（1）Y Y2Y3Y4 AABC • B ABC • C ABC（4 分）
1”，LD =0 并保持，请画出在两个 CP↑作用下的状态转换关系？ （2）请用清零法设计一个八进制记数器（可附加必要的门电
路）
学号
年级、 班
（1） 写出电路激励方程、状态方程、输出方程 （2） 画出电路的有效状态图
该电路具有什么逻辑功能并说明能否自启动

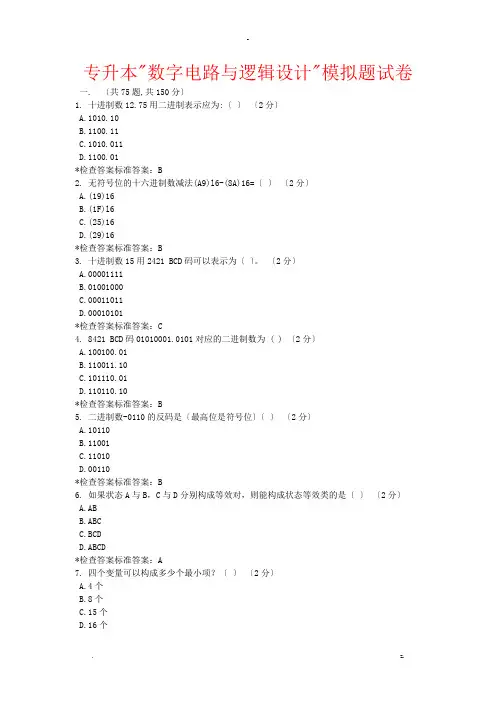

专升本数字电路及逻辑设计模拟题试卷
专升本"数字电路与逻辑设计"模拟题试卷一. 〔共75题,共150分〕1. 十进制数12.75用二进制表示应为:〔〕〔2分〕A.1010.10B.1100.11C.1010.011D.1100.01*检查答案标准答案：B2. 无符号位的十六进制数减法(A9)l6-(8A)16=〔〕〔2分〕A.(19)16B.(1F)l6C.(25)16D.(29)16*检查答案标准答案：B3. 十进制数15用2421 BCD码可以表示为〔〕。
〔2分〕A.00001111B.01001000C.00011011D.00010101*检查答案标准答案：C4. 8421 BCD码01010001.0101对应的二进制数为 ( ) 〔2分〕A.100100.01B.110011.10C.101110.01D.110110.10*检查答案标准答案：B5. 二进制数-0110的反码是〔最高位是符号位〕〔〕〔2分〕A.10110B.11001C.11010D.00110*检查答案标准答案：B6. 如果状态A与B，C与D分别构成等效对，则能构成状态等效类的是〔〕〔2分〕A.ABB.ABCC.BCDD.ABCD*检查答案标准答案：A7. 四个变量可以构成多少个最小项？〔〕〔2分〕A.4个B.8个C.15个D.16个*检查答案标准答案：D8. 逻辑函数Y=可化简为:( ) 〔2分〕A.B.C.C+ABD.B+AC*检查答案标准答案：D9. 逻辑函数F(A,B,C) = AB＋BC+AC的标准表达式是( ) 〔2分〕A.∑m(3,5,6,7)B.∑m(0,1,2,4)C.∏m(1,3,5,7)D.∑M(0,2,4,6)*检查答案标准答案：A10. 函数，则其反函数( ) 〔2分〕A.B.C.D.*检查答案标准答案：B11. 逻辑函数等于〔〕〔2分〕A.B.BC.1D.0*检查答案标准答案：B12. 三变量构成的逻辑函数的最小项m1和最小项m7一定满足( ) 〔2分〕A.B.C.D.*检查答案标准答案：C13. 以下列图为OC门组成的线与电路其输出F为〔2分〕A.0B.1C.D.*检查答案标准答案：B14. 要求RS触发器〔R、S均为高电平有效〕状态由0 →1，其输入信号为〔〕。
专升本数字电子技术试卷答案
专升本《数字电子技术》一、（共75题,共150分）1. （10001100）BCD码表示的数是（）。
（2分）A.二进制数B.八进制数C.十进制数D.十六进制数标准答案：C2. 下面4种逻辑关系中符合与非逻辑关系的是（）。
（2分）A.输入不同，输出为0B.输入有0，输出为0C.输入全1，输出为1D.输入全0，输出为1标准答案：D3. 下面各最小项中,与最小项ABC相邻的最小项是（）。
（2分）A.B.C.D.标准答案：A4. 逻辑函数F (X，Y，Z ) =(2，3，6，7)的最简与或表达式是（）。
（2分）A.F=XB.F=YC.F=ZD.F=XY标准答案：B5. 逻辑函数，约束条件:。
其最简与或表达式是（）。
（2分）A.B.C.D.标准答案：D6. 电路及有关波形如下图所示，输出Q 的波形是（）。
（2分）A.B.C.D.标准答案：A7. 下面给出的4个CMOS逻辑门中,输出为高电平的是（）。
（2分）A.B.C.D.标准答案：B8. 对于CMOS门电路,下面4种说法中正确的是（）。
（2分）A.输入端悬空将造成门电路损坏。
B.输入端悬空时相当于接低电平。
C.输入端悬空时相当于接高电平。
D.输入端悬空对门电路工作无影响。
标准答案：A9. 图示电路的逻辑表达式是（）。
（2分）A.B.C.D.标准答案：C10. 下面各门电路中,输出端Y=0的是（）。
（2分）A.B.C.D.标准答案：C11. 图示三态门组成的电路中,保证电路正常工作的条件是（）。
（2分）A.任何时刻,中最多只能有2个为低电平B.任何时刻，不能同时为低电平C.任何时刻,均可同时为低电平D.任何时刻,均不能为高电平标准答案：B12. 优先编码器正常工作时（）。
（2分）A.要求任何时刻至多只能出现1个输入信号B.任何时刻允许出现多个信号,但只对任意一个信号编码C.任何时刻允许出现多个信号,但根据优先级别只对一个信号编码D.任何时刻允许出现多个信号,并对每个信号同时编码标准答案：C13. 译码器的功能是（）。
专升本《模拟电子技术》_试卷_答案
专升本《模拟电子技术》一、（共61题,共150分）1. 当PN给外加正向电压时，扩散电流漂移电流。
此时耗尽层 ( )。
（2分）A.大于变宽。
B.小于变窄。
C.等于不变。
D.大于变窄。
标准答案：D2. 场效应管电流完全由组成，而晶体管的电流由组成。
因此，场效应管电流受温度的影响比晶体管（）。
（2分）A.多子少子大。
B.多子两种载流子小。
C.少子多子小。
D.多子多子差不多。
标准答案：B3. 图示的共射极放大电路不能对交流信号放大的根本原因是:（）。
（2分）A.交流信号不能输入。
B.没有交流信号输出。
C.没有合适的静态工作点。
D.发射结和集电结的偏置不正确。
标准答案：B4. 当某电路要求输出信号的频率不高于420Hz，可采用（）的方式实现。
（2分）A.高通滤波器B.带阻滤波器C.带通滤波器D.低通滤波器标准答案：D5. NPN型和PNP型晶体管的区别是 ( )。
（2分）A.由两种不同材料的硅和锗制成。
B.掺入的杂质元素不同。
区和N区的位置不同。
D.载流子的浓度不同。
标准答案：C6. 某NPN型硅管，当其工作在放大状态时，电路中的三个电极电位应为下列哪组数据（）（2分）=，U2=， U3=12V。
=3V，U2=， U3=12V。
=6V，U2=，U3=12V。
=6V，U2=，U3=12V。
标准答案：A7. 图示的电路中，稳压管的反向击穿电压分别为6V和7V，正向导通电压均为，则输出电压为：（）。
（2分）标准答案：D8. 如图所示的静态工作点及其放大电路，当输入的正弦信号逐渐增加时，放大电路的工作情况是：（）。
（2分）A.先出现截止失真，为避免上述现象的发生，应减小偏置电阻R b。
B.先出现截止失真，为避免上述现象的发生，应增大偏置电阻R b。
C.先出现饱和失真，为避免上述现象的发生，应减小偏置电阻R b。
D.先出现饱和失真，为避免上述现象的发生，应增大偏置电阻R b。
标准答案：A9. 下列电路中能正常放大的是：( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专升本《数字电子技术》模拟题试卷一. （共75题,共150分）1. （10001100）BCD码表示的数是（）。
（2分）A.二进制数B.八进制数C.十进制数D.十六进制数★检查答案标准答案：C2. 下面4种逻辑关系中符合与非逻辑关系的是（）。
（2分）A.输入不同，输出为0B.输入有0，输出为0C.输入全1，输出为1D.输入全0，输出为1★检查答案标准答案：D3. 下面各最小项中,与最小项ABC相邻的最小项是（）。
（2分）A.B.C.D.★检查答案标准答案：A4. 逻辑函数F (X，Y，Z ) =(2，3，6，7)的最简与或表达式是（）。
（2分）A.F=XB.F=YC.F=ZD.F=XY★检查答案标准答案：B5. 逻辑函数，约束条件:。
其最简与或表达式是（）。
（2分）A.B.C.D.★检查答案标准答案：D6. 电路及有关波形如下图所示，输出Q的波形是（）。
（2分）A.B.C.D.★检查答案标准答案：A7. 下面给出的4个CMOS逻辑门中,输出为高电平的是（）。
（2分）A.B.C.D.★检查答案标准答案：B8. 对于CMOS门电路,下面4种说法中正确的是（）。
（2分）A.输入端悬空将造成门电路损坏。
B.输入端悬空时相当于接低电平。
C.输入端悬空时相当于接高电平。
D.输入端悬空对门电路工作无影响。
★检查答案标准答案：A9. 图示电路的逻辑表达式是（）。
（2分）A.B.C.D.★检查答案标准答案：C10. 下面各门电路中,输出端Y=0的是（）。
（2分）A.B.C.D.★检查答案标准答案：C11. 图示三态门组成的电路中,保证电路正常工作的条件是（）。
（2分）A.任何时刻,中最多只能有2个为低电平B.任何时刻，不能同时为低电平C.任何时刻,均可同时为低电平D.任何时刻,均不能为高电平★检查答案标准答案：B12. 优先编码器正常工作时（）。
（2分）A.要求任何时刻至多只能出现1个输入信号B.任何时刻允许出现多个信号,但只对任意一个信号编码C.任何时刻允许出现多个信号,但根据优先级别只对一个信号编码D.任何时刻允许出现多个信号,并对每个信号同时编码★检查答案标准答案：C13. 译码器的功能是（）。
（2分）A.将单路输入数据分配到多路输出中的某一路输出B.将输入的二进制代码转换成高、低电平信号输出C.能识别单个输入信号的大小D.能保持单个输入数据★检查答案标准答案：B14. 下面4种说法中符合基本RS触发器特点的说法是（）。
（2分）A.任何时候接收输入电平信号，B.在时钟脉冲的有效作用时间内接收输入端信号，C.在时钟脉冲有效边沿接受输入信号D.以上说法均不符合★检查答案标准答案：A15. 只有在时钟有效边沿到来时，才允许输出改变的是触发器（）。
（2分）A.同步触发器B.边沿触发器C.RS触发器D.T触发器★检查答案标准答案：B16. 若将JK触发器的J、K端并接，它将构成（）。
（2分）A.T触发器B.触发器C.D触发器D.RS触发器★检查答案标准答案：C17. 四位触发器组成的环形计数器共有（）状态。
（2分）A.四个B.八个C.十个D.十六个★检查答案标准答案：A18. 某计数器中3个触发器的输出端Q2、Q1、Q0的信号波形如下图所示,由波形图可知,该计数器是（）。
（2分）A.二进制计数器B.五进制计数器C.六进制计数器D.七进制计数器★检查答案标准答案：B19. 下图是某计数器的状态转换图，正确的说法是（）。
（2分）A.该计数器是六进制计数器，不能自启动B.该计数器是六进制计数器，能自启动C.该计数器是五进制计数器，不能自启动D.该计数器是五进制计数器，能自启动★检查答案标准答案：D20. 由555定时器构成的多谐振荡器如图所示,若改变C的容量,则（）。
（2分）A.改变振荡周期B.影响电路的带负载能力C.改变输出脉冲的占空比D.对输出信号无影响★检查答案标准答案：A21. 设触发器的初态为0态,的波形如图示,则与Q的波形不相同是（）。
（2分）A.B.C.D.★检查答案标准答案：A,B,D22. 由555定时器构成的单稳态触发器如图所示,不能增大输出脉冲宽度tw的方法是（）。
（2分）A.减小R的阻值、C不变B.减小C的容量、R不变C.增大R的阻值、C不变D.增大C的容量、R不变★检查答案标准答案：A,B23. 函数的真值表如下表所示,与其不对应的逻辑表达式是（）。
（2分）A.B.C.D.★检查答案标准答案：B,C24. 逻辑门的输入端A、B和输出波形如图所示，下面真值表中与波形图逻辑关系不符合是（）。
A. B. C. D. （2分）A.见图B.见图C.见图D.见图★检查答案标准答案：A,B,C25.已知三输入与非门的输入X、Y和输出F的波形如图所示，在A～D波形中选出输入Z的波形是（）。
（2分）A.见图B.见图C.见图D.见图★检查答案标准答案：A,B,C26. 与(10000010)8421BCD码等值的是（）。
（2分）A.二进制数(10000001)2B.八进制数(121)8C.十进制数(80)10D.十六进制数(52)16★检查答案标准答案：D27. 下面4种逻辑关系中符合与逻辑关系的是（）。
（2分）A.输入全1，输出为1B.输入有1，输出为1C.输入全0，输出为1D.输入不同，输出为1★检查答案标准答案：A28. 下列逻辑函数中,标准与或表达式是（）。
（2分）A.B.C.D.★检查答案标准答案：B29. 逻辑函数的最简与或表达式是（）。
（2分）A.B.C.D.★检查答案标准答案：D30. 逻辑函数Y=A+BC ,其对应的卡诺图是（）。
（2分）A.B.C.D.★检查答案标准答案：C31. 已知二变量输入逻辑门的输入A、B和输出Y的波形如下图所示，由波形可见，它是（）门的波形。
（2分）A.与门B.或非门C.异或门D.同或门★检查答案标准答案：C32. 已知逻辑函数，则它的与非-与非表达式为（）。
（2分）A.B.C.D.★检查答案标准答案：C33. 与图示逻辑图对应的逻辑函数是（）。
（2分）A.B.C.D.★检查答案标准答案：D34. 图示CMOS传输门组成的电路的真值表是（）。
（2分）A.B.C.D.★检查答案标准答案：C35. 下图门电路中,能够正常工作的是（）。
（2分）A.B.C.D.★检查答案标准答案：C36. 图示电路是TTL反相器带动3个TTL与非门的情况，设门电路的高、低电平时的输入电流分别为IIH、IIL,高、低电平时的输出电流分别为IOH、IOL，则（）。
（2分）A.G1输出高电平时IOH=6IIH，输出低电平时IOL=3 IILB.G1输出高电平时IOH=6IIH，输出低电平时IOL=6 IILC.G1输出高电平时IOH=3IIH，输出低电平时IOL=3 IILD.G1输出高电平时IOH=3IIH，输出低电平时IOL=6 IIL★检查答案标准答案：A37. 下面列举的各特点中,属于n位环形计数器的特点的是（）。
（2分）A.不能自启动B.有2n个有效状态C.能自启动D.相邻状态只有一位发生变化★检查答案标准答案：A38. 将输入为0或1的信号转换为二进制代码输出的电路称为（）。
（2分）A.数据分配器B.数据选择器C.译码器D.编码器★检查答案标准答案：D39. 下面4种触发器中，仅有保持和计数功能的触发器是（）。
（2分）A.RS触发器B.JK触发器C.T触发器D.D触发器★检查答案标准答案：C40. 当触发器不使用异步信号时，异步输入端正确的接法是（）。
（2分）A.均接低电平B.均接高电平C.接高电平、接低电平D.接低电平、接高电平★检查答案标准答案：B41. 设触发器的初态为0态,CP、A的波形如图示,则Q的波形是（）。
（2分）A.B.C.D.★检查答案标准答案：D42. 二位二进制计数器共有（）计数状态。
（2分）A.四B.六C.八D.十六★检查答案标准答案：A43. 如果一个寄存器的信息是“依次逐位输入、各位同时输出”,则该寄存器采用的输入、输出方式是（）。
（2分）A.串行输入、串行输出B.串行输入、并行输出C.并行输入、并行输出D.并行输入、串行输出★检查答案标准答案：B44. 在数字电路中，施密特触发器可以用来（）。
（2分）A.产生三角波B.产生矩形波C.产生正弦波D.将变化缓慢的信号整形为矩形波★检查答案标准答案：D45. 多谐振荡器的功能是（）。
（2分）A.定时B.产生波形C.波形整形★检查答案标准答案：B46. 与F(A，B，C)=相等的逻辑函数是（）。
（2分）A.B.C.D.★检查答案标准答案：B,D47. 下列各种门电路中（设输入端状态不一定相同），可以将输出端并联使用的是（）。
（2分）A.具有推拉输出级结构的TTL电路B.具有互补对称输出级结构的CMOS门C.TTL电路中的OC门D.三态门★检查答案标准答案：C,D48. 描述组合逻辑电路功能的方法有（）。
（2分）A.真值表B.卡诺图C.时序图D.状态图★检查答案标准答案：A,B,C49. 由555定时器构成的多谐振荡器如图所示，要减小电路的振荡周期，可采取的方法有（）。
（2分）A.减小R1的阻值B.减小C、的容量C.加大R1的阻值D.加大R2的阻值★检查答案标准答案：A,B50. 下面不是描述门电路“输入端噪声容限”指标是的（）。
（2分）A.带负载能力B.抗干扰能力C.传输速度D.对输入端电流的承受能力★检查答案标准答案：A,C,D51. 对于数（30）16、（100000）2、（49）10、（10000011）8421BCD，通过比较大小，正确的结论是（）。
（2分）A.（100000）2最大，（49）10最小。
B.（10000011）8421BCD最大，（100000）2最小。
C.（10000011）8421BCD最大，（30）16最小。
D.（49）10最大，（30）16最小。
★检查答案标准答案：B52. 已知AB+C=AB+D，若C、D为任意值，则等式成立的条件是（）。
（2分）A.A=1，B=1B.A=0，B=1C.A=1，B=0D.A=0.B=0★检查答案标准答案：A53. 逻辑函数的最简与或表达式是（）。
（2分）A.B.C.Y=AD.Y=B★检查答案标准答案：C54. 具有约束条件的函数F（A，B，C）=∑m(3,4)+∑d(5,6,7)的最简与或式是（）。
（2分）A.B.C.D.★检查答案标准答案：B55. 逻辑函数的卡诺图如下图示，为将该函数化为最简与或式，题中给出了4种画包围圈的方法，其中正确的是（）。
（2分）A.B.C.D.★检查答案标准答案：C56. 下图实现的逻辑表达式是（）。
（2分）A.F=ABCB.F=AB+BC+ ACC.F=A+ B+ AD.★检查答案标准答案：B57. 用四个触发器组成计数器时，有效状态=16的计数器是（）。
