特殊地貌的等高线(基础资料)
等高线基本知识
1、数值大小：平原：海拔200米以下；丘陵：海拔500米以下，相对高度小于100米；山地：海拔500米以上，相对高度大于100米；高原：海拔高度大，相对高度小，等高线在边缘十分密集，而顶部明显稀疏。
2、疏密程度：密集：坡度陡；稀疏：坡度缓。
3、形状特征：①山顶：等高线闭合，且数值从中心向四周逐渐降低②盆地或洼地：等高线闭合，且数值从中心向四周逐渐升高（如果没有数值注记，可根据示坡线来判断：(示坡线——为垂直于等高线的短线)③山脊：等高线凸出部分指向海拔较低处。
等高线从高往低突,就是山脊.④山谷：等高线凸出部分指向海拔较高处。
等高线从低往高突,就是山谷.⑤鞍部：正对的两山脊或山谷等高线之间的空白部分。
⑥缓坡与陡坡及陡崖：等高线重合处为悬崖。
等高线越密集处，地形越陡峭；等高线越稀疏处，坡度越舒缓。
[编辑本段]地形剖面图1、画法：从剖面线与每条等高线相交的各点，分别向下引垂线，按各点海拔转绘到相应的高度位置上，然后连成平滑的曲线。
2、注意点：①剖面线连续多次经过同一条等高线时，多取几点；②剖面线经过河流时，应画出河床。
三、实际运用：（1）选“点” 设计：水库的坝址:应建在等高线密集的河流峡谷处，峡谷上游要有蓄水库区港口应考虑：避风的海湾；避开含沙量大的河流(以免引起航道淤塞)。
疗养院：应建在地势坡度较缓、气候适宜、空气清新地方。
（2）选“线”设计。
如公路、铁路线的设计、其基本要求是：①利用有利的地形地势，考虑路线短、坡度平缓、少过河建桥，以降低施工难度和建设成本。
②避免通过高寒区、沙漠区、沼泽地、永久冻土区、地下溶洞区等。
引水线路的选“线”，路线尽可能短，尽量避免通过山脉、大河等。
（3）选“面”：包括城市规划、居民区、农业、工业区、各种开发区等。
如工业区宜建在地形较为平坦开阔的地形区，且交通便利，水源充足，资源丰富。
居民区应考虑：①依山傍水，靠近水源；②地势平坦开阔地向阳地带；③交通便利，远离污染源等。

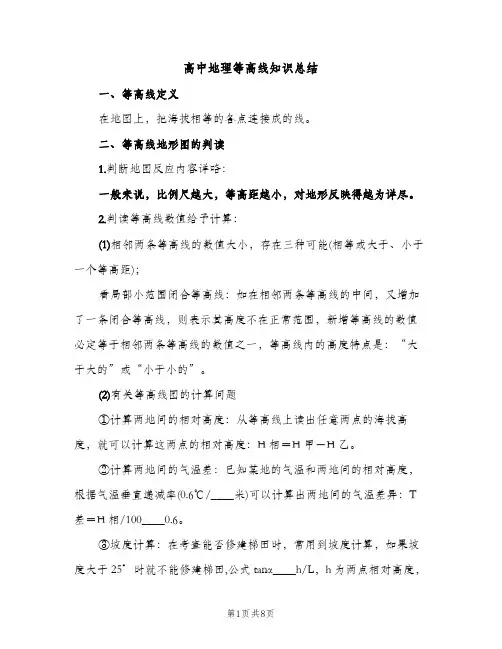

高中地理等高线知识总结（2篇）
高中地理等高线知识总结一、等高线定义在地图上，把海拔相等的各点连接成的线。
二、等高线地形图的判读1.判断地图反应内容详略：一般来说，比例尺越大，等高距越小，对地形反映得越为详尽。
2.判读等高线数值给予计算：(1)相邻两条等高线的数值大小，存在三种可能(相等或大于、小于一个等高距)；看局部小范围闭合等高线：如在相邻两条等高线的中间，又增加了一条闭合等高线，则表示其高度不在正常范围，新增等高线的数值必定等于相邻两条等高线的数值之一，等高线内的高度特点是：“大于大的”或“小于小的”。
(2)有关等高线图的计算问题①计算两地间的相对高度：从等高线上读出任意两点的海拔高度，就可以计算这两点的相对高度：H相＝H甲－H乙。
②计算两地间的气温差：已知某地的气温和两地间的相对高度，根据气温垂直递减率(0.6℃/____米)可以计算出两地间的气温差异：T 差＝H相/100____0.6。
③坡度计算：在考查能否修建梯田时，常用到坡度计算，如果坡度大于25°时就不能修建梯田,公式tanα____h/L，h为两点相对高度，可由两点等高线求出；L为两点间距离，可由图中比例尺与两点图上距离算出；α为坡度可由h/L的值，再从数学三角函数表中查出。
④打井深度计算：通过等高线和等潜水线计算至少要打多深井才能出水h____a-b,h为井深，a为等高线值，b为等潜水线⑤进行陡崖高度的计算i陡崖顶部的高度(海拨高度)H顶，其公式为：a≤H顶其中a为与陡崖相交的等高线的最大值,d为等高距),如图1-2中陡崖D处顶部的海拔高度为____米≤H顶<____米。
ii陡崖底部的高度(海拔高度)H底，其公式为：b-d顶≤b(其中b为与陡崖相交的等高线的最小值,d为等高距),如上图中1-2陡崖D处底部的海拔高度为____米底≤____米。
iii陡崖的相对高度为△H，其公式为：(n-1)d≤△H<(n+1)d(n为陡崖处重合的等高线条数，d为等高距)，如右图中陡崖D的相对高度为____米≤△H<____米。
地图基础知识—等高线
1400 米1300 1200 1100 1000 900 800 700 600
4．读“等高线绘法示意图”，回答下列问题。 ． 等高线绘法示意图” 回答下列问题。
(1)甲、乙、丙三幅图，乙叫 地形剖面 图，它能反映地势 甲 丙三幅图， 的高低起伏； 在同一条等高线上， 的高低起伏；丙叫 等高线地形 图，在同一条等高线上， 的相同。 它 海拔 的相同。
鞍部的判断
鞍部
两个相邻山顶之间的部分叫鞍部。 两个相邻山顶之间的部分叫鞍部。
C
B A
A、B、C三点分别位 、 、 三点分别位 于 山坡 、 山脊 、 山顶 。
等高线地形图的有关问题的计算
1．计算两地间的相对高度 ． 从等高线上读出任意两点的海拔高度， 从等高线上读出任意两点的海拔高度，就可以计算这两点 的相对高度： 的相对高度：H相＝H甲－H乙。 2．计算两地间的气温差 ． 已知某地的气温和两地间的相对高度， 已知某地的气温和两地间的相对高度，根据气温垂直递减 可以计算这两地间的气温差异： 率(0.6℃/100m)，可以计算这两地间的气温差异： ℃
H高min－H低max<H相<H高max－H低min
等高线地形图的有关问题的计算
4．估算陡崖的高度问题 若假设等高距为n 陡崖相交处的等高线条数为m (若假设等高距为n，陡崖相交处的等高线条数为m， 与陡崖相交的等高线最低值为x 最高值为y 与陡崖相交的等高线最低值为x，最高值为y)
(1)陡崖底部的高度 海拔高度 底，其公式为：(x－n)<H底≤x 陡崖底部的高度(海拔高度 陡崖底部的高度 海拔高度)H 其公式为： － 其公式为： <(y＋ (2)陡崖顶部的高度H顶，其公式为：y≤H顶<(y＋n) 陡崖顶部的高度H
特殊地貌等高线地形图讲解学习
特殊地貌等高线地形图仅供学习与交流，如有侵权请联系网站删除 谢谢2典型地貌等高线地形图的判读等高线地形图是高考考查中最为常见的图形，对于最基本的图形，学生大多都能较好地判读，但对于特殊地貌的等高线地形图，学生往往感到无从下手，下面简要分析一下特殊地貌的等高线地形图。
1、冲积扇等高线地形图:冲积扇是河流（山间洪流）在出山口处因洪流流速减小摆脱了侧向约束，其携带物质便铺散沉积而形成的扇形堆积体。
冲积扇的地面由扇顶到扇缘坡度由陡变缓，扇体之间为较大的干河床，扇体表面往往被砾石覆盖。
一般情况下，在冲积扇底部的平缓河谷中有常年河。
冲积扇的等高线多呈圆弧形，并上密下疏。
等高线通过干河床时多为“V ”字形。
2、 鞍部等高线地形图：鞍部是位于两座相连山脉中间部位，地势较为低平，形似马鞍的地貌。
又称作垭口、关隘、山口。
在山区常常是道路经过的地方。
等高线图表现为处在一对山脊线和一对山谷线的中间部位。
相对一对山脊而言，鞍部是最低点，而相对一对山谷而言，鞍部是最高点。
如图中鞍部海拔高度75m ～80m 之间。
3、绝壁、陡崖、悬崖等高线地形图：山坡坡度在70°以上近于垂直的山坡，称为陡崖。
极其陡峭上下垂直，难以攀援的山崖叫绝壁，也称断崖。
崖口倾斜到陡崖外侧而悬空，称为悬崖。
其成因多是地壳剧烈升降运动，再加之自然风化与崩塌造成的，在中学阶段一般三者不作具体的区分。
陡崖等高线地形图表现为在陡崖处等高线非常密集，但不会重叠相交。
绝壁（断崖）等高线地形图表现为多条等高线重叠相交，常用锯齿状陡崖符号表示出来。
悬崖等高线地形图表现为等高线密集，且因悬崖海拔高处向外倾斜，在等高线图上高处的等高线覆盖了地处的等高线图。
估算断崖的高度问题：首先读出等高距、断崖处相交的等高线条数以及与断崖相交处海拔最低和最高等高线的海拔高度。
后用公式计算以下三个问题：（若假设等高距为d，崖断相交处的等高线条数为 n，与断崖相交的等高线最低值为H 低，最高值为H高）①断崖底部的高度（海拔高度）H底，则（H低－d）< H底≤H低②断崖顶部的高度H顶，则H高< H顶≤（H高+d）③断崖的相对高度△H ，其公式为：（n 一 1）d≤<△H（n+1）d4、风蚀蘑菇等高线地形图：风蚀蘑菇是由风蚀柱演变而成的。

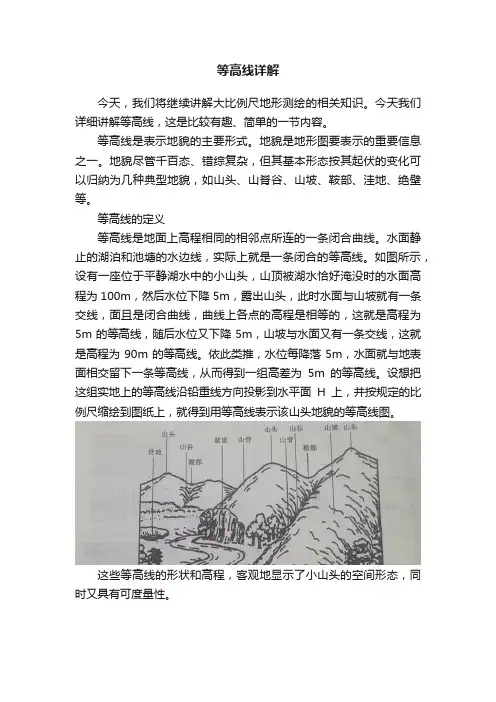

等高线详解
等高线详解今天，我们将继续讲解大比例尺地形测绘的相关知识。
今天我们详细讲解等高线，这是比较有趣、简单的一节内容。
等高线是表示地貌的主要形式。
地貌是地形图要表示的重要信息之一。
地貌尽管千百态、错综复杂，但其基本形态按其起伏的变化可以归纳为几种典型地貌，如山头、山脊谷、山坡、鞍部、洼地、绝壁等。
等高线的定义等高线是地面上高程相同的相邻点所连的一条闭合曲线。
水面静止的湖泊和池塘的水边线，实际上就是一条闭合的等高线。
如图所示，设有一座位于平静湖水中的小山头，山顶被湖水恰好淹没时的水面高程为100m，然后水位下降5m，露出山头，此时水面与山坡就有一条交线，面且是闭合曲线，曲线上各点的高程是相等的，这就是高程为5m的等高线，随后水位又下降5m，山坡与水面又有一条交线，这就是高程为90m的等高线。
依此类推，水位每降落5m，水面就与地表面相交留下一条等高线，从而得到一组高差为5m的等高线。
设想把这组实地上的等高线沿铅重线方向投影到水平面H上，并按规定的比例尺缩绘到图纸上，就得到用等高线表示该山头地貌的等高线图。
这些等高线的形状和高程，客观地显示了小山头的空间形态，同时又具有可度量性。
等高距与等高线平距两条相邻等高线的高差称为等高距，常以h表示。
常用的等高距有1m、2m、5m、10m等几种，根据地形图的比例尺和地面起伏的情况确定。
在同一幅地形图上，等高距是相同的。
相邻等高线之间的水平距离称为等高线平距，简称平距，常以d 表示。
因为同一张地形图内等高距是相同的，所以等高线平距d的大小直接与地面坡度有关。
地面坡度i可以写成：i=h/d等高线平距越小，地面坡度就越大；平距越大，则坡度越小；平距相等，坡度相同。
因此可以根据地形图上等高线的疏、密来判定地面坡度的缓、陡，同时还可以看出：等高距越小显示地貌就越详细；等高距越大，显示地貌就越简略。
还有某些特殊地貌，如冲沟、滑坡等其表示方法参见地形图图式。
测绘地形图时，要根据测图比例尺、测区地面的坡度情况和国家规范要求选择合适的基本等高距，见表所示。
地形图等高线采集重难点及特殊地貌表示方法
总726期第二十八期2020年10月河南科技Henan Science and Technology地形图等高线采集重难点及特殊地貌表示方法武利锋王佑武王天祥（32016部队，甘肃兰州730020）摘要：地形图测绘中，地貌是地形图要素中比较重要的内容，等高线采集质量直接影响着地形图成果的质量。
本文立足于青藏高原测区地形图测绘实践，针对等高线采集工作的重难点问题及几种特殊典型地貌的不同特征，总结等高线采集方法，以有效提高采集的质量和效率。
关键词：等高线；地貌；采集方法中图分类号：P224文献标识码：A文章编号：1003-5168（2020）28-0156-03 Emphasis and Difficulty of Contour Line Production of Topographic Map and Special Landform Representation MethodWU Lifeng WANG Youwu WANG Tianxiang（Unit32016，Gansu Lanzhou730020）Abstract:In topographic mapping,landform is an important part of topographic map elements,and the quality of con⁃tour collection directly affects the quality of topographic map results.Based on the practice of topographic mapping in Qinghai-Tibet Plateau,aiming at the important and difficult problems of contour collection and the different charac⁃teristics of several special typical landforms,this paper summarized the proposed contour collection methods,which could effectively improve the collection quality and efficiency.Keywords:contour；geomorphology；production method1研究背景地形图要素一般分为测量控制点、水系、居民地及设施、交通、管线、境界、地貌、植被和土质、注记共9层300余类要素［1-2］。
几种特殊地貌的等高线(高三一轮复习可用)
300
400
H
400 河流
300
300 H
400
400 300
河流
峡谷：两山脊间的狭窄部分，是修建 水库的最好选址。
岱崮地貌：是 指以岱崮为代 表的山峰顶部 平展开阔如平 原，峰巅周围 峭壁如刀削， 峭壁以下是逐 渐平缓山坡的 地貌景观，崮 是山东独有的 一种特异地貌 景观
地上河
喀斯特地貌主要在石灰岩广布地区，因高温多 雨的气候条件，石灰岩受侵蚀和沉积而成。图 表示的是喀斯特峰林，其峰体多呈圆锥形，四 周陡峭，峰体中有山间洼地(溶盆)。
喀斯特峰林等高线地形图
在等高线地形图上山间洼地以数条圆弧形等 高线表示，在峰林顶部和斜坡等高线多以圆 形或椭圆形封闭。
黄土地貌等高线地形图
火山口湖等高线地形图及景观图
火山喷发物堆积形成为火山锥。火山口 它通常位于火山的顶端，是一个圆形洼 地，常积水成湖。
火山地貌
等高线为近似的圆形， 自里往外，数值先增大 后减小。示坡线画在等 高线内外两侧。
冲积扇是水力搬运碎屑物质堆积于山谷出口附近形成一般 呈扇形的地貌类型。其等高线呈圆弧形，高密低疏。 下图西南方等高线密集处为山地，山前为冲积扇。本图地 势西南高东北低，由西南向东北倾斜。
岱崮地貌等高线地形图及景观图
在等高线地形图中崮顶等高线稀疏，外 围为陡崖（等高线上标有示坡线），向 山麓过渡等高线由密集变稀疏。
地上河等高线地形图
在地上河等高线图中表现为河道整 体部分等高线向低海拔处凸出，而 河床处等高线则向高海拔处凸出。
地上河等高线地形图及景观图
(AB 河段位于平原上，水流平缓，是地 上河，河水补给地下水，无支流汇入。)
复习资料：10种特殊地貌的等高线地形图
复习资料：10种特殊地貌的等高线地形图
1.陡崖
陡崖处等高线重合
陡崖相对高度计算公式：（n-1）×等高距≤△h＜（n+1）×等高距
【例1】如上图中的等高距是20米，求陡崖的相对高度。
解析：
方法一：直接套用公式，（3-1）×20≤△h＜（3+1）20
方法二：先把陡崖顶部和底部的海拔高度范围读出来，再用顶部的最大值减底部的最小值和顶部的最小值减底部的最大值，即可得到陡崖的相对高度范围。
顶部的高度是80-100米，底部是20-40米。
所以，陡崖的相对高度是40-80米。
答案：40-80米（或不小于40米，小于80米）
2.蘑菇石
等高线相交（虚线部分是被挡住的等高线，与上方的等高线相交）3.这是什么地貌？
岱崮地貌
火山地貌5.这是什么地貌？
地上河地貌
地上河地貌等高线地形图
田埂的剖面示意图
梯田地貌7.这是什么地貌？
新月形沙丘地貌
8.这是什么地貌？
山前冲积扇地貌9.这是什么地貌？
黄土地貌——塬、梁、峁
10.这是什么地貌？
喀斯特地貌（峰林与山间小盆地）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
23
海蚀崖、海蚀柱
苍松优选
24
海蚀崖、海蚀柱
苍松优选
25
苍松优选
4
丘陵一般海拔
在200米以上，
500米以下，相
对高度一般不
超过200米，起
伏不大，坡度
较缓，地面崎
岖不平，由连
绵不断的低矮
山丘组成的地
5
丘陵：类
似山地，
以数值进
行区分值
小海拔在
200~ 500
米，起伏 小。
苍松优选
6
高原：通常
是指海拔高
度在500米
苍松优选
洪 积 扇 17
风蚀蘑菇：指在风沙强 劲的地方，如果露出地 表的岩石水平节理、层 理很发达，易被风蚀成 奇特的外形。特别是一 块孤立突起的岩石如果 下部岩性较软，经长期 侵蚀，可能会形成顶部 大于下部的蘑菇外形， 称为风蚀蘑菇。
风蚀蘑菇是由风蚀柱演变而成的。风蚀柱主要发育在垂直
节理发育的基岩地区，经过长期的风蚀，形成孤立的柱状
沙丘等高线地形图
沙丘是在风力作用下由沙粒聚成的沙堆。迎风坡凸 而平缓 ，背风坡凹而较陡。主要分布在新疆、甘肃 和内蒙古的西北部。表示新月形沙丘链的等高线稀 疏并比较圆滑，和沙丘的方向协调，表示出了其倾 斜特征的地貌。
苍松优选
11
沙丘地貌
苍松优选
12
梯田：是在坡地上分段沿等高线
建造的阶梯式苍农松优选田。
以上，面积
广大，地形
开阔，周边
以明显的陡
坡为界，比
较完整的大
面积隆起地
区。
苍松优选
7
高原：等高 线稀疏,但与
平原或山地
相交的边缘 十分密集,一 般海拔500米 以上,相对高 度较小.中间 疏、四周密。
苍松优选
8
新月形沙丘地貌
苍松优选
9
新月形沙丘地貌
迎
背
风
风
坡
坡
沙丘在等高线图上，表现为新月形 迎风坡凸而平缓 ，苍松优背选 风坡凹而较陡 10
岩石，称为风蚀柱。由于接近地表部分的气流中含沙量较
多，磨蚀强烈。如再加上基岩岩性的差异，风蚀柱常被蚀
成顶部大，基部小，形似蘑菇的岩石，故称风蚀蘑菇。
苍松优选
18
风蚀蘑菇等高线地形图
710
在等高线地形图中蘑菇石基座因被高处蘑菇 石遮挡，用虚线表示，而高处则用实线表示。 如图中P处即为基部，海拔高度为713m，Q 处为蘑菇石顶部，海拔苍松优高选 度为715m。 19
峡谷是
深度大 于宽度 谷坡陡 峻的谷 地，V 型谷的 一种。
苍松优选
20
300 400
H
峡谷：两山脊间
400
河流
的狭窄部分，是
300
修建水库的最好
选址。
苍松优选
21
苍松优选
22
地上河等高线地形图
在地上河等高线图中表现为河道整 体部分等高线向低海拔处凸出，而 河床处等高线则向高海拔处凸出。
苍松优选
苍松优选
1
一是特殊地形的等高线：如火山
口湖、地上河、蘑菇石、梯田等特殊地形地貌 的等高线地形图。
苍松优选
2
平原：海拔一般低于200米，地面平
坦或起伏较小 苍松优选
3
平原：等高线非
常稀疏或几乎没 有,无闭合区或 闭合区极少,值 小。一般海拔 200米以下,地形 图上一般用成片
的深绿色或浅绿 色表示.
13
梯田等高线图
梯田等高线
图表现为梯
田田埂处等
高线较密，
田面平坦等
高线稀疏。
等高线平行，
稀疏分组明
显，海拔较
低，等高距
较小。
苍松优选
14
火山口湖等高线地形图及景观图 1．
火山喷发物堆积形成为火山锥。火山口
它通常位于火山的顶端，是一个圆形洼
地，常积水成湖。苍松优选
15
火山锥等高线地形图
苍松优选
16
