无人机空气污染检测专用氟化氢HF传感器
HF检测模块
氟化氢HF气体检测模块Sensor SKA/HF-101NE氟化氢HF气体检测模块产品概述SKA/HF-101氟化氢气体检测模块是一款专门针对空气中存在的氟化氢HF气体，进行24小时实时在线监测浓度含量的模块产品。
是圣凯安科技采用原装进口最优质的气体传感器，通过32位微处理器和24位数据采集器后，再多次进行全量程的温湿度补偿。
然后再用99.999%纯度的标准气体进行标定校准之后的产品模块。
可直接输出模拟电流4-20mA，模拟电压0.4-2V、0-5V，数字信号TTL，R S485通讯协议等信号。
因此，您购买后，无需二次开发，即可直接选用标准信号，进行数据传输、在线监测等工作。
SKA系列有毒有害、PID气体检测模块全部采用原装进口最优质的气体传感器，具体响应速度快、无零点漂移、一致性好等特点。
选用品牌包括英国CITY、德国SOLID、英国ALPHASENSE、瑞士MEMBRAPOR、英国DYNANENT、日本NEMOTO、美国BASELINE等产品优势●本案电路设计已经防止电路反接、电压过高、电流过大，同时产品设计考虑防雷。
●大屏幕液晶显示可24小时在线监测，实时显示气体浓度变化值。
●国外原装进口气体传感器，反应速度快、无零点漂移、低误差率、一致性好、抗干扰能力强。
●智能型软件处理：32位微处理器+24位采集芯片，可在00.000－99999数值之间任意值测量检测。
●多种量程单位可选：%LEL、%VOL、PPM、PPB、ug/m3；●多次实验检测全量程温湿度补偿和数据校准，大大提高了产品的精确度和稳定性。
●可检测500多种有毒有害气体，国内最全。
●信号输出：模拟电流4-20mA，模拟电压0.4-2V、0-5V，数字信号TTL，R S485通讯协议等信号；并可以选配1-2组继电器（开关量信号）信号输出，方便与风机或电磁阀的控制设备联动使用。
技术参数产品名称氟化氢HF气体检测模块SKA/HF-101检测气体氟化氢HF检测原理电化学原理检测范围0-10ppm特殊量程可咨询销售分辨率0.01ppm检测方式扩散式、泵吸式可选显示方式液晶显示（选配）输出信号用户可根据实际要求而定，最远可传输2000米（单芯1mm²屏蔽电缆）①两线制4-20mA电流信号输出（三线制可选）②RS-485数字信号输出，配合RS232转接卡可在电脑上存储数据（选配）③2组继电器输出：无源触电容量220VAC3A，24VDC3A（选配）④报警信号输出：现场声光报警，报警声音：<90分贝（选配）检测精度≤±2%（F.S）重复性≤±1%零点漂移≤±1%（F.S/年）响应时间小于20S恢复时间小于20S直接读数PPM、%LEL、%VOL任意设定寿命5-8年（不含传感器，传感器寿命2-5年）使用环境温度-20℃~+70℃；相对湿度≤95%RH（非凝露）工作电源24VDC（正常工作电压范围：10～30VDC)外型尺寸见图一重量0.4Kg产品质保期自购买时日起一年、终身维修产品使用图图一。
氟化氢HF气体报警器
氟化氢HF气体报警器氟化氢HF气体报警器特点：★是款内置微型气体泵的安全便携装置★整机体积小,重量轻,防水,防爆,防震设计.★高精度,高分辨率,响应迅速快.★采用大容量可充电锂电池,可长时间连续工作.★数字LCD背光显示，声光、振动报警功能.★上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，维护方便.★宽量程，最大数值可显示到50000ppm、100.00%Vol、100%LEL.★数据恢复功能，免去误操作引起的后顾之忧.★显示值放大倍数可以设置，重启恢复正常.★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.氟化氢HF气体报警器产品特性：★是款内置微型气体泵的高精度的手式安全便携装备;★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★检测现场具有现场声光报警功能，气体浓度超标即时报警，是危险现场作业的安全保障;★现场带背光大屏幕LCD显示，直观显示气体浓度/类型/单位/工作状态等;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★全中文/英文操作菜单,简单实用,带温度补偿功能;★防高浓度气体冲击的自动保护功能;氟化氢HF气体报警器技术参数：检测气体：空气中的氟化氢HF气体检测范围：0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL分辨率：0.1ppm、0.1%LEL显示方式：液晶显示温湿度：选配件，温度检测范围：-40～120℃，湿度检测范围：0-100%RH检测方式：扩散式、流通式、泵吸式可选安装方式：壁挂式、管道式检测精度：≤±3%线性误差：≤±1%响应时间：≤20秒（T90）零点漂移：≤±1%（F.S/年）恢复时间：≤20秒重复性：≤±1%信号输出：①4-20mA信号：标准的16位精度4-20mA输出芯片，传输距离1Km②RS485信号：采用标准MODBUS RTU协议，传输距离2Km③电压信号：0-5V、0-10V输出，可自行设置④脉冲信号：又称频率信号，频率范围可调（选配）⑤开关量信号：标配2组继电器，可选第三组继电器，继电器无源触点，容量220VAC3A/24VDC3A传输方式：①电缆传输：3芯、4芯电缆线，远距离传输（1-2公里）②GPRS传输：可内置GPRS模块，实时远程传输数据，不受距离限制（选配）接收设备：用户电脑、控制报警器、PLC、DCS、等报警方式：现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等报警设置：标准配置两级报警，可选三级报警；可设置报警方式：常规高低报警、区间控制报警电器接口：3/4″NPT内螺纹、1/2″NPT内螺纹，同时支持2种电器连接方式防爆标志：ExdII CT6（隔爆型）壳体材料：压铸铝+喷砂氧化/氟碳漆，防爆防腐蚀防护等级：IP66工作温度：-30～60℃工作电源：24VDC（12～30VDC）工作湿度：≤95%RH，无冷凝尺寸重量：183×143×107mm(L×W×H）1.5Kg(仪器净重)工作压力：0～100Kpa标准配件：说明书、合格证质保期：一年氟化氢HF气体报警器简单介绍：氟化氢HF气体报警器报警器高精度、高分辨率，响应快速，超大容量锂电充电电池，采样距离远，LCD背光显示，声光报警功能，上、下限报警值可任意设定，可进行零点和任意目标点校准，操作简单，具有误操作数据恢复功能.氟化氢HF气体报警器应用场所：医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、航空航天、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、军用设备检测等。
氢氟酸HF泄露检测报警器概要
氢氟酸HF泄露检测报警器氢氟酸HF泄露检测报警器适用于各种环境和特殊环境中的氢氟酸HF气体浓度和泄露,在线检测及现场声光报警,对危险现场的作业安全起到了预警作用,此仪器采用进口的电化学传感器和微控制器技术,具有信号稳定,精度高,重复性好等优点,防爆接线方式适用于各种危险场所,并兼容各种控制器,PLC,DCS等控制系统,可以同时实现现场报警和远程监控,报警功能,4-20mA标准信号输出,继电器开关量输出。
氢氟酸HF泄露检测报警器产品特性:①进口电化学传感器具有良好的抗干扰性能,适用寿命8年。
②采用先进微处理技术,响应速度快,测量精度高,稳定性和重复性好。
③检测现场具有具有现场声光报警功能,气体浓度超标即时报警,是危险场所作业的安全保障。
4现场带背光大屏幕LCD显示,直观显示气体浓度,类型,单位,工作状态等。
5独立气室,更换传感器无须现场标定,传感器关键参数自动识别。
6全量程范围温度数字自动跟踪补偿,保证测量准确性。
氢氟酸HF泄露检测报警器技术参数:检测气体:空气中的氢氟酸HF检测范围:0~100ppm,0~200ppm,0~1000ppm,0~1000ppm,0~5000ppm,100%LEL可选。
分别率:0.01ppm(0~100ppm;0.1ppm(0~1000ppm;1ppm(0~10000ppm以上;0.1LEL.工作方式:固定式连续工作,扩散式,管道式,流通时,泵吸式可选。
检测误差:≦1%(F.S响应时间:≦10S输出信号:电流信号输出4-20MA报警方式:2路无源节点信号输出,报警点可设置。
工作环境:-20℃~50℃(特殊要求:(-40℃~+70℃相对湿度:≦90%RH工作电压:DC12~30V传感器寿命:3年防爆形式:探头变送器及传感器均为隔爆型。
防爆等级:Exd II CT6连接电缆:三芯电缆(单根线径≧1.5mm;建议选用屏蔽电缆。
连接距离:≦1000m.防护等级:IP65.外形尺寸:183X143X107mm.重量:1.5Kg.检测气体:空气中的氢氟酸HF检测范围:0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL分辨率:0.1ppm、0.1%LEL显示方式:液晶显示温湿度:选配件,温度检测范围:-40~120℃,湿度检测范围:0-100%RH检测方式:扩散式、流通式、泵吸式可选安装方式:壁挂式、管道式检测精度:≤±3%线性误差:≤±1%响应时间:≤20秒(T90零点漂移:≤±1%(F.S/年恢复时间:≤20秒重复性:≤±1%信号输出:①4-20mA信号:标准的16位精度4-20mA输出芯片,传输距离1Km②RS485信号:采用标准MODBUS RTU协议,传输距离2Km③电压信号:0-5V、0-10V输出,可自行设置④脉冲信号:又称频率信号,频率范围可调(选配⑤开关量信号:标配2组继电器,可选第三组继电器,继电器无源触点,容量220VAC3A/24VDC3A传输方式:①电缆传输:3芯、4芯电缆线,远距离传输(1-2公里②GPRS传输:可内置GPRS模块,实时远程传输数据,不受距离限制(选配接收设备:用户电脑、控制报警器、PLC、DCS、等报警方式:现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等报警设置:标准配置两级报警,可选三级报警;可设置报警方式:常规高低报警、区间控制报警电器接口:3/4″NPT内螺纹、1/2″NPT内螺纹,同时支持2种电器连接方式防爆标志:ExdII CT6(隔爆型壳体材料:压铸铝+喷砂氧化/氟碳漆,防爆防腐蚀防护等级:IP66工作温度:-30~60℃工作电源:24VDC(12~30VDC工作湿度:≤95%RH,无冷凝尺寸重量:183×143×107mm(L×W×H1.5Kg(仪器净重工作压力:0~100Kpa标准配件:说明书、合格证质保期:一年氢氟酸HF泄露检测报警器的简单介绍:氢氟酸HF报警器●自动温度补偿,零点,满量程漂移补偿●防高浓度气体冲击的自动保护功能●全软件校准功能,用户也可自行校准,用3个按键实现,操作简单●二线制4-20mA输出氢氟酸HF泄露检测报警器的应用场所医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、军用设备监测等。

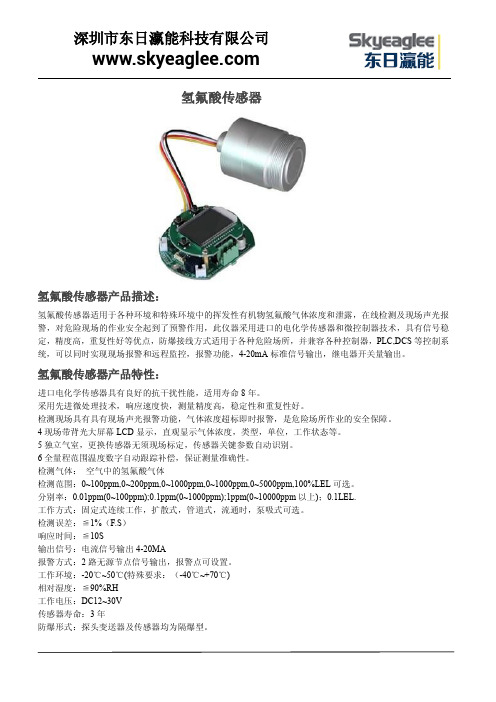

氢氟酸传感器
氢氟酸传感器氢氟酸传感器产品描述：氢氟酸传感器适用于各种环境和特殊环境中的挥发性有机物氢氟酸气体浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的电化学传感器和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA标准信号输出，继电器开关量输出。
氢氟酸传感器产品特性：进口电化学传感器具有良好的抗干扰性能，适用寿命8年。
采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。
检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。
4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。
5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。
6全量程范围温度数字自动跟踪补偿，保证测量准确性。
检测气体：空气中的氢氟酸气体检测范围：0~100ppm,0~200ppm,0~1000ppm,0~1000ppm,0~5000ppm,100%LEL可选。
分别率：0.01ppm(0~100ppm);0.1ppm(0~1000ppm);1ppm(0~10000ppm以上)；0.1LEL.工作方式：固定式连续工作，扩散式，管道式，流通时，泵吸式可选。
检测误差：≦1%（F.S）响应时间：≦10S输出信号：电流信号输出4-20MA报警方式：2路无源节点信号输出，报警点可设置。
工作环境：-20℃~50℃(特殊要求：（-40℃~+70℃)相对湿度：≦90%RH工作电压：DC12~30V传感器寿命：3年防爆形式：探头变送器及传感器均为隔爆型。
防爆等级：Exd II CT6连接电缆：三芯电缆(单根线径≧1.5mm)；建议选用屏蔽电缆。
连接距离：≦1000m.防护等级：IP65.外形尺寸：183X143X107mm.重量：1.5Kg.检测气体：空气中的氢氟酸气体检测范围：0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL分辨率：0.1ppm、0.1%LEL显示方式：液晶显示温湿度：选配件，温度检测范围：-40～120℃，湿度检测范围：0-100%RH检测方式：扩散式、流通式、泵吸式可选安装方式：壁挂式、管道式检测精度：≤±3%线性误差：≤±1%响应时间：≤20秒（T90）零点漂移：≤±1%（F.S/年）恢复时间：≤20秒重复性：≤±1%信号输出：①4-20mA信号：标准的16位精度4-20mA输出芯片，传输距离1Km②RS485信号：采用标准MODBUS RTU协议，传输距离2Km③电压信号：0-5V、0-10V输出，可自行设置④脉冲信号：又称频率信号，频率范围可调（选配）⑤开关量信号：标配2组继电器，可选第三组继电器，继电器无源触点，容量220VAC3A/24VDC3A传输方式：①电缆传输：3芯、4芯电缆线，远距离传输（1-2公里）②GPRS传输：可内置GPRS模块，实时远程传输数据，不受距离限制（选配）接收设备：用户电脑、控制报警器、PLC、DCS、等报警方式：现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等报警设置：标准配置两级报警，可选三级报警；可设置报警方式：常规高低报警、区间控制报警电器接口：3/4″NPT内螺纹、1/2″NPT内螺纹，同时支持2种电器连接方式防爆标志：ExdII CT6（隔爆型）壳体材料：压铸铝+喷砂氧化/氟碳漆，防爆防腐蚀防护等级：IP66工作温度：-30～60℃工作电源：24VDC（12～30VDC）工作湿度：≤95%RH，无冷凝尺寸重量：183×143×107mm(L×W×H）1.5Kg(仪工作压力：0～100Kpa器净重)标准配件：说明书、合格证质保期：一年氢氟酸传感器简单介绍:氢氟酸传感器●自动温度补偿，零点，满量程漂移补偿●防高浓度气体冲击的自动保护功能●全软件校准功能，用户也可自行校准，用3个按键实现，操作简单●二线制4-20mA输出氢氟酸传感器应用场所医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、军用设备监测等。
氟化氢在线检测系统能够实时监测环境中氟化氢的浓度
氟化氢在线检测系统能够实时监测环境中氟化氢的浓度氟化氢(HF)是一种无色、具有强烈刺激性的有毒气体，在工业生产和日常生活中有着广泛的应用。
然而，不当的排放和处理可能导致环境污染和人体健康危害。
因此，对氟化氢进行实时在线检测显得尤为重要。
本文将介绍氟化氢在线检测系统的基本原理、特点、应用场景及发展趋势。
氟化氢在线检测系统采用电化学传感器原理，通过测量氟化氢在电极上反应产生的电流来推算氟化氢的浓度。
电化学传感器由一对电极和电解质组成，当氟化氢分子接触到电极时，会发生氧化还原反应，产生电流。
电流的大小与氟化氢的浓度成正比，从而实现对氟化氢的定量检测。
具有以下特点：实时性：在线检测系统能够实时监测环境中氟化氢的浓度，及时发现异常情况。
灵敏度高：电化学传感器对氟化氢具有较高的灵敏度，能够检测低至数ppm的浓度。
选择性好：该系统对氟化氢的选择性好，避免了其他气体的干扰，提高了检测准确性。
稳定性好：经过长期使用，传感器性能稳定，具有良好的重复性和可靠性。
氟化氢在线检测系统广泛应用于以下场景：工业生产：在化工、电子、冶金等行业，生产过程中可能产生大量氟化氢气体。
通过在线检测系统，实时监测生产环境中的氟化氢浓度，保障工人安全和环境保护。
环保监测：在排放和处理氟化氢的过程中，通过在线检测系统监测排放口或处理设备的排放浓度，以确保达到环保标准。
城市污水处理：在污水处理过程中，加入适量的氟化氢有助于改善污水水质。
通过在线检测系统，可以实时监测氟化氢的投加量，确保处理效果和避免浪费。
随着科技的不断发展，该检测系统也在不断进步。
未来，检测系统将朝着更灵敏、更稳定、更耐用的方向发展。
同时，随着物联网技术的发展，远程监控和智能化将成为氟化氢在线检测系统的重要发展趋势。
通过无线传输技术，将现场数据实时传输到远程监控中心，实现远程监控和数据分析，提高管理效率。
氟化氢HF探头
深圳市圣凯安科技有限公司 NE Sensor氟化氢HF气体报警器产品描述氟化氢HF气体报警器适用于各种工业环境和特殊环境中的氟化氢HF浓度连续在线检测，仪器采用进口电化学传感器和微控制器技术，具有信号稳定，精度高、重复性好等优点，防爆接线方式适用于各种危险场所。
仪器兼容各种控制报警器、PLC、DCS等控制系统，可以实现远程监视，远程控制，远程报警，计算机数据存储、分析等功能。
特点•现场气体浓度液晶显示；•高精度、长寿命的电化学、红外进口传感器；•强大的软件设置支持,满足客户1.0000-99999之间的任意量程和所有气体检测需求;•可通过控制器或遥控器，免开盖对探测器进行报警点调整、零点调整和目标点标定；•适用于几十种气体检测，可选择显示几十种常见气体名称；•气体单位名称PPM、%LEL、%VOL，可任意设定；•程序运算采用了三位浮点数技术，保证了运算的精度；•在全量程范围内任意设置上、下限报警点；•RS485总线通讯，布线简单方便；•4～20mA电流输出信号，可校正、全隔离，产品抗干扰能力强；•2组常开无源触点输出，用于控制风机或电磁阀的交流接触器；•精巧的电源设计、精湛的防雷设计、纯SMT元件贴片工艺,使得产品性能稳定；•巧妙的结构设计，探测器接线免上螺丝,安装极为简便；产品名称氟化氢HF报警器HF/NE-301检测气体氟化氢HF检测原理电化学原理检测范围0-10ppm分辨率0.01ppm检测方式扩散式、泵吸式可选显示方式液晶显示输出信号用户可根据实际要求而定，最远可传输2000米（单芯1mm²屏蔽电缆）①两线制4-20mA电流信号输出（三线制可选）②RS-485数字信号输出，配合RS232转接卡可在电脑上存储数据（选配）③2组继电器输出：无源触电容量220VAC3A，24VDC3A（选配）④报警信号输出：现场声光报警，报警声音：<90分贝（选配）检测精度≤±2%（F.S）重复性≤±1%零点漂移≤±1%（F.S/年）报警方式声、光报警响应时间小于20S恢复时间小于20S防爆类型本质安全型防爆标志Ex ibdIICT4防护等级IP65直接读数PPM、%LEL、%VOL任意设定传感器寿命24个月使用环境温度-20℃~+70℃；相对湿度≤95%RH（非凝露）工作电源24VDC（正常工作电压范围：10～30VDC)外型尺寸（含探枪长度）170×140×80mm重量 1.5Kg壳体材料不锈钢/铝合金。
HF浓度监测仪
深圳市圣凯安科技有限公司 NE Sensor氟化氢HF气体报警器产品描述氟化氢HF气体报警器适用于各种工业环境和特殊环境中的氟化氢HF浓度连续在线检测，仪器采用进口电化学传感器和微控制器技术，具有信号稳定，精度高、重复性好等优点，防爆接线方式适用于各种危险场所。
仪器兼容各种控制报警器、PLC、DCS等控制系统，可以实现远程监视，远程控制，远程报警，计算机数据存储、分析等功能。
特点•现场气体浓度液晶显示；•高精度、长寿命的电化学、红外进口传感器；•强大的软件设置支持,满足客户1.0000-99999之间的任意量程和所有气体检测需求;•可通过控制器或遥控器，免开盖对探测器进行报警点调整、零点调整和目标点标定；•适用于几十种气体检测，可选择显示几十种常见气体名称；•气体单位名称PPM、%LEL、%VOL，可任意设定；•程序运算采用了三位浮点数技术，保证了运算的精度；•在全量程范围内任意设置上、下限报警点；•RS485总线通讯，布线简单方便；•4～20mA电流输出信号，可校正、全隔离，产品抗干扰能力强；•2组常开无源触点输出，用于控制风机或电磁阀的交流接触器；•精巧的电源设计、精湛的防雷设计、纯SMT元件贴片工艺,使得产品性能稳定；•巧妙的结构设计，探测器接线免上螺丝,安装极为简便；产品名称氟化氢HF报警器HF/NE-301检测气体氟化氢HF检测原理电化学原理检测范围0-10ppm分辨率0.01ppm检测方式扩散式、泵吸式可选显示方式液晶显示输出信号用户可根据实际要求而定，最远可传输2000米（单芯1mm²屏蔽电缆）①两线制4-20mA电流信号输出（三线制可选）②RS-485数字信号输出，配合RS232转接卡可在电脑上存储数据（选配）③2组继电器输出：无源触电容量220VAC3A，24VDC3A（选配）④报警信号输出：现场声光报警，报警声音：<90分贝（选配）检测精度≤±2%（F.S）重复性≤±1%零点漂移≤±1%（F.S/年）报警方式声、光报警响应时间小于20S恢复时间小于20S防爆类型本质安全型防爆标志Ex ibdIICT4防护等级IP65直接读数PPM、%LEL、%VOL任意设定传感器寿命24个月使用环境温度-20℃~+70℃；相对湿度≤95%RH（非凝露）工作电源24VDC（正常工作电压范围：10～30VDC)外型尺寸（含探枪长度）170×140×80mm重量 1.5Kg壳体材料不锈钢/铝合金。
氟化氢HF气体变送器
深圳市圣凯安科技有限公司 NE Sensor氟化氢HF气体报警器产品描述氟化氢HF气体报警器适用于各种工业环境和特殊环境中的氟化氢HF浓度连续在线检测，仪器采用进口电化学传感器和微控制器技术，具有信号稳定，精度高、重复性好等优点，防爆接线方式适用于各种危险场所。
仪器兼容各种控制报警器、PLC、DCS等控制系统，可以实现远程监视，远程控制，远程报警，计算机数据存储、分析等功能。
特点•现场气体浓度液晶显示；•高精度、长寿命的电化学、红外进口传感器；•强大的软件设置支持,满足客户1.0000-99999之间的任意量程和所有气体检测需求;•可通过控制器或遥控器，免开盖对探测器进行报警点调整、零点调整和目标点标定；•适用于几十种气体检测，可选择显示几十种常见气体名称；•气体单位名称PPM、%LEL、%VOL，可任意设定；•程序运算采用了三位浮点数技术，保证了运算的精度；•在全量程范围内任意设置上、下限报警点；•RS485总线通讯，布线简单方便；•4～20mA电流输出信号，可校正、全隔离，产品抗干扰能力强；•2组常开无源触点输出，用于控制风机或电磁阀的交流接触器；•精巧的电源设计、精湛的防雷设计、纯SMT元件贴片工艺,使得产品性能稳定；•巧妙的结构设计，探测器接线免上螺丝,安装极为简便；产品名称氟化氢HF报警器HF/NE-301检测气体氟化氢HF检测原理电化学原理检测范围0-10ppm分辨率0.01ppm检测方式扩散式、泵吸式可选显示方式液晶显示输出信号用户可根据实际要求而定，最远可传输2000米（单芯1mm²屏蔽电缆）①两线制4-20mA电流信号输出（三线制可选）②RS-485数字信号输出，配合RS232转接卡可在电脑上存储数据（选配）③2组继电器输出：无源触电容量220VAC3A，24VDC3A（选配）④报警信号输出：现场声光报警，报警声音：<90分贝（选配）检测精度≤±2%（F.S）重复性≤±1%零点漂移≤±1%（F.S/年）报警方式声、光报警响应时间小于20S恢复时间小于20S防爆类型本质安全型防爆标志Ex ibdIICT4防护等级IP65直接读数PPM、%LEL、%VOL任意设定传感器寿命24个月使用环境温度-20℃~+70℃；相对湿度≤95%RH（非凝露）工作电源24VDC（正常工作电压范围：10～30VDC)外型尺寸（含探枪长度）170×140×80mm重量 1.5Kg壳体材料不锈钢/铝合金。
氢氟酸HF气体检测仪
氢氟酸HF气体检测仪氢氟酸HF气体检测仪特点：★是款内置微型气体泵的安全便携装置★整机体积小,重量轻,防水,防爆,防震设计.★高精度,高分辨率,响应迅速快.★采用大容量可充电锂电池,可长时间连续工作.★数字LCD背光显示，声光、振动报警功能.★上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，维护方便.★宽量程，最大数值可显示到50000ppm、100.00%Vol、100%LEL.★数据恢复功能，免去误操作引起的后顾之忧.★显示值放大倍数可以设置，重启恢复正常.★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.氢氟酸HF气体检测仪产品特性：★是款内置微型气体泵的高精度的手式安全便携装备;★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★检测现场具有现场声光报警功能，气体浓度超标即时报警，是危险现场作业的安全保障;★现场带背光大屏幕LCD显示，直观显示气体浓度/类型/单位/工作状态等;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★全中文/英文操作菜单,简单实用,带温度补偿功能;★防高浓度气体冲击的自动保护功能;氢氟酸HF气体检测仪技术参数：检测气体：空气中的氢氟酸HF气体检测范围：0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL分辨率：0.1ppm、0.1%LEL显示方式：液晶显示温湿度：选配件，温度检测范围：-40～120℃，湿度检测范围：0-100%RH检测方式：扩散式、流通式、泵吸式可选安装方式：壁挂式、管道式检测精度：≤±3%线性误差：≤±1%响应时间：≤20秒（T90）零点漂移：≤±1%（F.S/年）恢复时间：≤20秒重复性：≤±1%信号输出：①4-20mA信号：标准的16位精度4-20mA输出芯片，传输距离1Km②RS485信号：采用标准MODBUS RTU协议，传输距离2Km③电压信号：0-5V、0-10V输出，可自行设置④脉冲信号：又称频率信号，频率范围可调（选配）⑤开关量信号：标配2组继电器，可选第三组继电器，继电器无源触点，容量220VAC3A/24VDC3A传输方式：①电缆传输：3芯、4芯电缆线，远距离传输（1-2公里）②GPRS传输：可内置GPRS模块，实时远程传输数据，不受距离限制（选配）接收设备：用户电脑、控制报警器、PLC、DCS、等报警方式：现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等报警设置：标准配置两级报警，可选三级报警；可设置报警方式：常规高低报警、区间控制报警电器接口：3/4″NPT内螺纹、1/2″NPT内螺纹，同时支持2种电器连接方式防爆标志：ExdII CT6（隔爆型）壳体材料：压铸铝+喷砂氧化/氟碳漆，防爆防腐蚀防护等级：IP66工作温度：-30～60℃工作电源：24VDC（12～30VDC）工作湿度：≤95%RH，无冷凝尺寸重量：183×143×107mm(L×W×H）1.5Kg(仪器净重)工作压力：0～100Kpa标准配件：说明书、合格证质保期：一年氢氟酸HF气体检测仪简单介绍：氢氟酸HF气体检测仪报警器高精度、高分辨率，响应快速，超大容量锂电充电电池，采样距离远，LCD背光显示，声光报警功能，上、下限报警值可任意设定，可进行零点和任意目标点校准，操作简单，具有误操作数据恢复功能.氢氟酸HF气体检测仪应用场所：医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、航空航天、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、军用设备检测等。
氟化氢检漏仪
氟化氢检漏仪概述氟化氢（HF）是一种有毒且腐蚀性很强的气体，采用破坏性检测方法检测它泄漏的位置十分必要。
氟化氢检漏仪是一种专门用于检测氟化氢泄漏的设备，它能够有效地检测氟化氢在工业、医疗、化学等领域中的泄漏情况。
原理氟化氢检漏仪采用的是气体检测技术。
传感器会检测周围空气中氧气的浓度，当氟化氢泄漏到空气中时，氧气的浓度就会下降，传感器就会发出警报。
这就是氟化氢检漏仪检测氟化氢泄漏的原理。
特点氟化氢检漏仪有以下特点：1.灵敏度高：氟化氢检测仪器灵敏度高，可以检测出非常微小的氟化氢泄漏。
2.反应迅速：氟化氢泄漏后，在氟化氢检测仪器上能够迅速观察到警报信号，该仪器能够在数秒内快速响应。
3.无污染：由于该仪器无需接触被检测气体，因此能够无任何形式地对检测环境产生污染。
4.操作简单：氟化氢检测仪器的操作十分简单，通常可以通过按下几个按钮来进行使用。
使用使用氟化氢检漏仪需要遵循以下步骤：1.配置检测仪：根据使用说明书中的说明，正确地配置氟化氢检测仪。
2.检测区域：确定氟化氢检测区域，特别是可能存在氟化氢泄漏的地方。
3.检测方法：将检测仪测量头放置于设备组件周围和容器存储区附近开始检测，根据警报响应信号确定泄漏源的位置。
4.确认泄漏源：通过氟化氢检测仪的报警信号确认泄漏源的具体位置。
5.处理泄漏：找到泄漏源后，立即采取应急措施，停止泄漏并将泄漏物清理干净。
结论氟化氢检漏仪是一种必要的安全设备，可以有效地检测氟化氢泄漏，避免了人员和环境的危害。
用户在使用氟化氢检漏仪时，应该遵循使用说明书中的要求，正确进行操作，以确保检查结果的准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NE SENSOR TECHNOLOGY
气体检测行业领先者
智能型HF传感器
智能型氟化氢HF气体传感器是专门针对气体探 测器生产企业推出的新型智能传感器, 主要为解决 气体探测种类繁多、各品种传感器互不兼容、生产 标定复杂、核心器件更换限制等问题。
采用我司生产的智能型氟化氢HF气体传感器则 只需开发一款产品, 即可快速响应客户对不同气体 种类探测的需求, 且生产过程简化, 无需重新标定 , 大幅度降低企业的研发成本、生产成本, 产品品 质也立即提升到国际一流水准。
应用市场MARKET
工业 现 场：石 油 石化、 化 工厂、 冶 炼厂、 钢铁厂 、 煤炭厂 、 热电厂 、 医药科 研 、制药 生 产车间 环境 监 测：污水治 理 、工业 气体过 程 控制、 锅 炉房、 垃 圾处理 厂 、隧道 施 工、输 油 管道 、 加气
站 、 地下燃 气 管道检 修 、室内 空 气质量 检 测、环 境 监测(大气 监 测） 科研安 防 ：学 校科研 、 楼宇建 设 、消 防 报警、 危 险场所 安 全防护 、 航空航 天 （无人 机)、军用设
引脚定义PIN DEFINITION
BOTTOM VIEW
引脚 1 2 3 4 5 6 7
名称 定位 VCC GND VOUT RXD TXD RDE
说明 定位针脚(不允许接地,请悬空) +V5/+V2电4源输入 地 电压/电流信号输出 串口脚(传感器串口接收脚) 串口脚(传感器串口发送脚) 串口输出控制脚(接485置低发送)
接线示意图WIRING DIAGRAM
连接MAX232芯片转串口 RDE
TIN MAX232 TXD
ROUT
RXD
VOUT
GND GND
7NE电压输出型 VCC
连接采样单片机 RXD TXD 信号采样口 GND +5V
4-m2A0
VOUT 7NE电流输出型 GND
VCC
信号采样口
采样电阻
GND
+2V4
型号推荐
检测量程 0-10ppm 0-10ppm
分辨率 0.01ppm 0.01ppm
模块结构MODULE STRUCTURE
33.5mm
21.5mm
3m1m 31mm
3.mm5 1mm
7NE SIDE VIEW
3.5mm 1mm
4NE SIDE VIEW
7NE TOP VIEW
4NE TOP VIEW
ShenZhen hSengKaiAn leEctronic ecThnology o.c, TDL
Tel:400-8848984 Fax:0755-84506537 Email:info@ Web: No.9,Zhong inX oRad,8F-809,ShenZhen,China
备监测、烟草公司等
技术参数TECHNICAL PARAMETERS
工作电压 测量气体 测量范围 采样精度 重复性 工作温度 存贮温度 工作电流 安装方式 输出接口 使用寿命 输出信号 数字信号格式
气体传感器参数
DC5V±1%/DC24V±1%
波特率
9600
氟 化 氢H F
检测原理
电化学
参考选型表
响应时间
气体检测环境下的温度、湿度、气压情况是否在传感器的正常检测范围下，否则需要 在前端安装预处理系统，传感器才能正常使用； 气体检测环境下的浓度是否在传感器的检测正常范围之下，否则要选用更高量程的传感器； 选择气体传感器时，你需要的量程和分辨率是否满足你所需的要求；
4NE系列 7NE系列
型号 4NE/HF-10 7NE/HF-10
该传感器操作方便、测量准确、工作可靠，适 用于工业现场或实验室测量不同的要求, 传感器具 有电压和串口同时输出特点，方便客户调试及使用。
特点CHARACTERISTIC
本安电路设计,可带电热拔插操作 专业精选原装进口,兼容红外、电化学、催化、半导体等多种传感器 自带温度补偿，出厂精准标定，使用时无需再标定 模拟电压/电流和串口同时输出特点,方便客户调试及使用 最简化的外围电路,生产简单、操作方便 全国体积最小的一款模组 可以与电脑连接通讯,自行标定校准 更换时无需校准 自带零点微调功能 检测种类齐全,功耗低,可锂电池供电
深圳市圣凯安科技有限公司
电话：400-8848849 传真：0755-84506537 邮箱：info@ 网址： 地址： 深圳市龙华新区大浪忠信路9号汇亿财富中心809
T T L (标 配 ）0.4-2.0V D C (常 规 ）/4-20m A
数 据 位:8;停 止 位:1;校 检 位:无;
选型注意事项ATTENTION
传 感 器的选 型 是很重 要 的,如果传 感 器的选 型 和使用 场 地不匹 配的情 况， 会导 致 很多情 况 发生, 所 以 选用传 感 器时必 须 要注意 以 下几点:
＜30S
±2%F S
工作湿度
10～95%R H (非 凝 结)
±1%F S
长期漂移
≤1%F S /年
-20～70℃
预热时间
30S
-40～70℃
工作气压
86k p a～1 0 6 k p a
≤50m A
质保期
一年
7脚 拔 插 式
外壳材质
铝合金
7P I N 2年
外型尺寸 (引脚除外)
7NEφ33.5*31mm 4NEφ21.5*31mm
