跳频详解

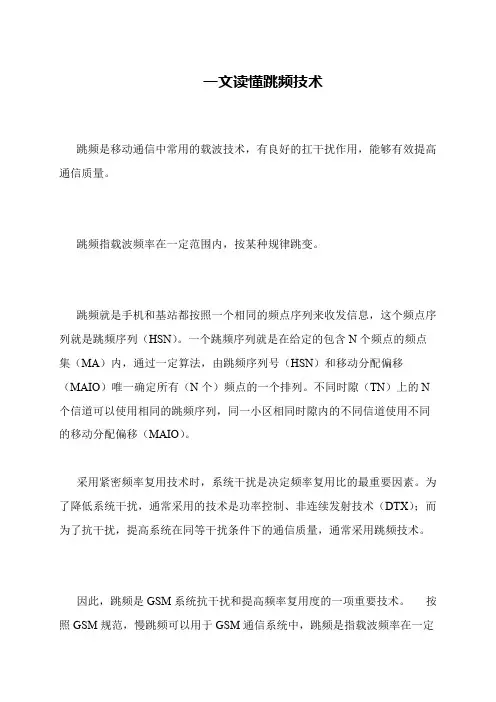

一文读懂跳频技术
一文读懂跳频技术
跳频是移动通信中常用的载波技术，有良好的扛干扰作用，能够有效提高通信质量。
跳频指载波频率在一定范围内，按某种规律跳变。
跳频就是手机和基站都按照一个相同的频点序列来收发信息，这个频点序列就是跳频序列（HSN）。
一个跳频序列就是在给定的包含N个频点的频点集（MA）内，通过一定算法，由跳频序列号（HSN）和移动分配偏移（MAIO）唯一确定所有（N个）频点的一个排列。
不同时隙（TN）上的N 个信道可以使用相同的跳频序列，同一小区相同时隙内的不同信道使用不同的移动分配偏移（MAIO）。
采用紧密频率复用技术时，系统干扰是决定频率复用比的最重要因素。
为了降低系统干扰，通常采用的技术是功率控制、非连续发射技术（DTX）；而为了抗干扰，提高系统在同等干扰条件下的通信质量，通常采用跳频技术。
因此，跳频是GSM系统抗干扰和提高频率复用度的一项重要技术。
按照GSM规范，慢跳频可以用于GSM通信系统中，跳频是指载波频率在一定。
跳频
跳频是指载波频率在很宽频带范围内按某种图案（序列）进行跳变。
信息数据D经信息调制成带宽为Bd的基带信号后，进入载波调制。
载波频率受伪随机码发生器控制，在带宽Bss（Bss＞＞Bd）的频带内随机跳变，实现基带信号带宽Bd扩展到发射信号使用的带宽Bss的频普扩展。
可变频率合成器受伪随机序列（跳频序列）控制，使载波频率随跳频序列的序列值改变而改变，因此载波调制又被称为扩频调制。
GSM的无线接口使用了慢速跳频，其要点是按固定间隔改变一个信道使用的频率。
系统使用慢速跳频（SFH），每秒跳频217次，传输频率在一个突发脉冲传输期间保持一定。
跳频系统具有以下优点：能大大提高通信系统抗干扰、抗衰落的能力；能多址工作而尽量不互相干扰；不存在直接扩频通信系统的远近效应问题，即可以减少近端强信号干扰远端弱信号的问题；跳频系统的抗干扰性严格说是“躲避”式的，外部干扰的频率改变跟不上跳频系统的频率改变。
在GSM数字蜂窝系统中，跳频技术可以提高抗衰落、抗干扰能力。
跳频技术对于静态或慢速移动的移动台具有很好的抗衰落效果，而对于快速移动的移动台由于同一信道的两个连接的突发脉冲序列其位置差已足以使它们与瑞利变化不相关，因此跳频增益很小，这就是跳频所具有的频率分集。
由于跳频时频率在不停的变化，频率的干扰是瞬时的，因此跳频具有干扰分集。
1．GSM网络质量评估在GSM数字蜂窝系统中，由于存在着频率复用，因此必然存在着同频和邻频干扰，同邻干扰强度决定着话音质量。
在我们通话过程中，通常遇到的话音辨别不清，时断时续等情况很大程度上存在着干扰，根据GSM规范为了保证网络质量，需要定义相应的同频干扰和邻频干扰保护值，因此在实际网络设计中，需要根据该保护值来设计网络。
在非跳频网络中表示网络干扰程度的C／I和BER（比特误码率），FER（帧误码率）的关系是唯一的，并且是独立于系统的负载率。
但是引入跳频技术后，我们发现某一C／I值所对应的RXQUAL值和非跳频网络是相似的，但在解码后所得到的误码率和帧删除率主要依赖于跳频数量的多少和系统负载情况，因此在跳频网络仅仅用C／I或QXQUAL来评估跳频网络是不够的。
跳频
跳频也是一种扩频技术，英文为FH（Frequency Hopping）。
通俗的来说，就是让信号在跳变的频率其实跳频越快越好，这样越安全，干扰越分散，但是成本高、实现难度大，因此快跳频一般用于军事，保证安全性。
我们的gsm一般采用慢跳频SFH（Slow Frequency Hopping）。
多慢呢？每个TDMA 帧跳变一次，帧周期大约4.615ms，所以GSM跳频就是一秒跳217次。
GSM的慢跳频又分两种，基带跳频和射频跳频。
基带跳频就是你有几块载频，每块载频的频率不变，然后信号按照跳变规律分成几份，在不同的时间射频跳频就是，每块载频都可以收发GSM需要的全部频率，所以信号不必分到不同的载频上面去收发，只要在一块载频上面就可以实现，不过载频的频率一直在变化而已。
看到这里，大家应该看得出来，射频跳频效果好，因为每块频点都可以随便收发频段内的任意频点，因此调频表可以比实际的载频多，而基带的跳频表比载频少。
同时，基带跳频一块载频坏了，该路信当然世界上没有都是好的东西，射频跳频的麻烦在于：实现的难度要大一些，因为这样每块载频都要可以跳变成任何频率；其次是频率跳变范围广，必须采用混合/宽带合路器（基带跳频采用腔体合路器），损耗大；第三是，大家应该都看到过示波器，波形的边缘不可能是“整齐”的，就是说单个载频从一个发射频率转换到另一个发射频率，两个频率的交界处，干扰比较大。
因此，移动的GSM一般采跳频有几个参数比较关键，MA，MAIO，HSN。
MA是什么呢，就是参与跳频的频点表。
比如给你分三个频点参与跳频｛1，3，5，7｝，MAIO叫做什么移动分配索引偏置，太拗口了，其实就是说待会跳频了，从哪个频点开始，MAIO有6bit，可以编码0~63。
所以可以推测知道MA表最多有64个频点。
有了跳频频点表，有了索引表告诉我们从哪个开始跳，还不够，如果大家都从头开始跳频的话，就太容易撞车了，同频概率太大。
因此还来了一个参数HSN，叫做跳频序列号，这个翻译很容易和MAIO混淆，其实HSN是跳频的算法。
6、跳频的种类、实现方式及跳频的作用
注意： 1. BCCH是不参与动态功率控制的，即是说BCCH载波的功率是不变 的， 整个载频，8个TS都不变， 但BCCH载波是参与跳频的。
小区中BCCH上的TS0不参与跳频
2. 一个TRU故障时，不开跳频时还可以工作，开跳频时不能工作， 什么原因？此时可能为X-BUS故障。
跳频 瑞利衰落的衰落图形是与频率相关的，即衰落谷点将 因频率不同而发生在不同的地点。这样如果在呼叫期间， 让载波频率在几个频率点上变化，并假定只在一个频率上 有一衰落谷点，那么仅会损失呼叫的一小部分，而采用复 杂的信号处理过程能重新恢复全部信息内容。这种方法称 为跳频。跳频主要改善上下行快衰落 跳频的作用：在呼叫期间，载波频率在几个频率上变化，以 跳频的作用 克服瑞利衰落。因瑞利衰落谷点只是对某一个频点有效，对另一 克服瑞利衰落 个频点无效。 另外，跳频与不连续发射可以降低干扰，但当大负荷时， 所有的发信机都同时打开，碰撞的机会很大，跳频的作用 体现不出来。若按照4/12分组方案，邻频碰撞也无妨，但 若采用多频复用技术，邻频的距离小于12，彼此干扰变大， 若采用跳频技术，且负荷不大时，可以减小碰撞机会。频率分集 可以抵抗衰落现象
跳频分为慢跳频和快跳频，跳频速率越高， 跳频系统的抗干扰性就越好。 慢跳频：跳频速率低于信息比特率。GSM 系统的跳频属于慢跳频，为217次/S。 快跳频：跳频速率高于或等于信息比特率。 慢跳频的基本原则：MS由BCH分配参数中 导出跳频系列（跳频所用一系列频率）和 小区的跳频序列号（同簇小区上允许不同 的序列号），跳频是在两个时隙之间发生， 一个MS在一个时隙内（577US）用固定频 率发送和接收，在下一个TDMA帧时用另 一频率发送和接收。
跳频
跳频一种利用载波跳变实现频谱展宽的扩频技术。
广泛应用于抗干扰的通信系统中。
其方法是把一个宽频段分成若干个频率间隔（称为频道，或频隙），由一个伪随机序列控制发射机在某一特定的驻留时间所发送信号的载波频率。
当接收机的本地振荡信号频率与接收机输入信号的频率按同一规律同步跳变，那么，经过变频以后，将得到一个固定的中频信号即把原来的频率跳变解除，这一过程称解跳或去跳。
分类跳频可分为慢跳频和快跳频。
慢跳频是指跳频速率低于信息比特率，即每跳可传输连续几个信息比特。
快跳频是指跳频速率高于信息比特率，即一个信息比特需要多跳来传输。
跳频还可分为单通道跳频和双通道跳频。
原理发送端在时钟控制下，伪码发生器产生伪随机序列去控制频率合成至生成跳频载波系列，称做跳频图案。
跳频通信系统的原理框图见上图。
图中接收端的预调制滤波器是一种中心频率随信号跳频式样而同步跳变的窄带滤波器（通频带允许所需信号通过），目的在于增加接收机的时间选择性，减少强干扰对接收机可能引起的阻塞现象。
接收的跳频载波序列若与本地产生的跳频序列图案一致，则经混频后可得到一个固定的中频信号，再经解调获得输出。
若外来跳频图案与本地图案不一致，则得不到一个固定的中频信号，解调后只是一些噪声而得不到有用的输出。
因此时间同步是跳频通信的关键技术。
调制方式可根据跳频信号的特征进行选择。
在跳频系统中不宜采用对相位要求严格的调制方式。
因为在跳频通信系统中，接收机的本地载波要做到与外来信号的载波在相位上保持相干是很困难的。
因此，宜用非相干检测方式。
频率合成器是跳频通信系统的重要组成部分。
频率合成器的性能将制约跳频速率。
对频率合成器的要求是跳频速率快、杂散电平低和功耗小。
频率合成器进行频率跳变时，一般有2个阶段：一个是过渡期（暂态时间），一个是滞留期（稳态时间）。
要求过渡期尽量的要短，以实现高速转换。
跳频特性跳频带宽跳频系统的总频带宽度，可以由互不衔接的几个频段组成，是跳频系统抗干扰性的重要指标。
跳频算法的基本原理和应用

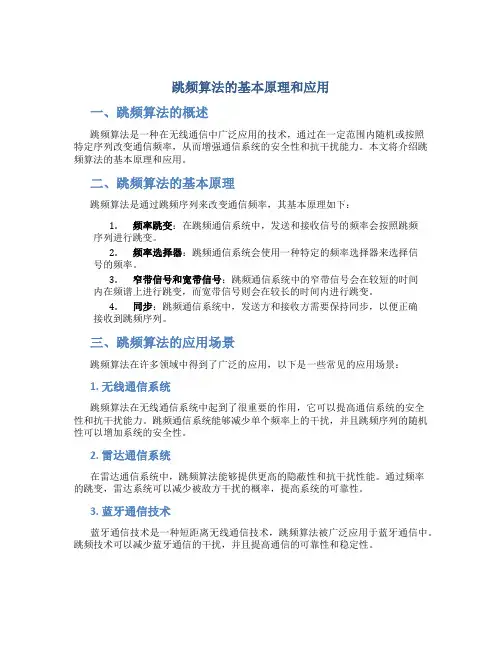

跳频算法的基本原理和应用一、跳频算法的概述跳频算法是一种在无线通信中广泛应用的技术，通过在一定范围内随机或按照特定序列改变通信频率，从而增强通信系统的安全性和抗干扰能力。
本文将介绍跳频算法的基本原理和应用。
二、跳频算法的基本原理跳频算法是通过跳频序列来改变通信频率，其基本原理如下：1.频率跳变：在跳频通信系统中，发送和接收信号的频率会按照跳频序列进行跳变。
2.频率选择器：跳频通信系统会使用一种特定的频率选择器来选择信号的频率。
3.窄带信号和宽带信号：跳频通信系统中的窄带信号会在较短的时间内在频谱上进行跳变，而宽带信号则会在较长的时间内进行跳变。
4.同步：跳频通信系统中，发送方和接收方需要保持同步，以便正确接收到跳频序列。
三、跳频算法的应用场景跳频算法在许多领域中得到了广泛的应用，以下是一些常见的应用场景：1. 无线通信系统跳频算法在无线通信系统中起到了很重要的作用，它可以提高通信系统的安全性和抗干扰能力。
跳频通信系统能够减少单个频率上的干扰，并且跳频序列的随机性可以增加系统的安全性。
2. 雷达通信系统在雷达通信系统中，跳频算法能够提供更高的隐蔽性和抗干扰性能。
通过频率的跳变，雷达系统可以减少被敌方干扰的概率，提高系统的可靠性。
3. 蓝牙通信技术蓝牙通信技术是一种短距离无线通信技术，跳频算法被广泛应用于蓝牙通信中。
跳频技术可以减少蓝牙通信的干扰，并且提高通信的可靠性和稳定性。
4. 军事通信系统在军事通信系统中，跳频算法被广泛应用于军事通信设备中。
跳频通信系统可以提供更高的抗干扰能力和抗干扰性能，保障军事通信的安全性和可靠性。
四、跳频算法的优势与不足跳频算法具有以下优势和不足：1. 优势•提高系统的安全性：跳频算法可以增加通信系统的安全性，防止被恶意干扰和攻击。
•提高抗干扰能力：跳频算法可以减少单一频率上的干扰，提高系统的抗干扰能力。
•提高系统的可靠性：跳频算法可以提高通信系统的可靠性，减少通信中断和数据丢失的概率。
跳频
混合跳频
基带跳频和射频跳频的结合和折衷：上 行路径使用射频跳频，选择性关系不大； 下行采用基带跳频，减少输出损耗。
跳频的两个好处
频率分集：克服多径效应引起的快衰落。 跳频系统中，系统带宽>相干带宽，信 道具有频率选择性，通过跳频避免大衰 落从而改善误码性。 干扰分集：
频算法
循环跳频： 随机跳频：
跳频基本概念
跳频：按跳频序列随机地改变一个信道 占有频道频率的技术。一个频道组内各 跳频序列应正交以避免各信道在跳频传 输过程中发生碰撞。
跳频的分类
慢速跳频：跳频速率低于或等于调制符号的速 率。GSM系统中，无线信道在某一时隙期间 （0.577ms）以某一频率发射，到下一时隙 （间隔一个TDMA帧4.615ms）则跳到另一不 同频率上发射。跳频速率1/（4.615ms）即 2167跳/秒。 快速跳频：跳频速率高于调制符号速率。发射 机频率按每个码元跳频一次或在发送一条报文 期间跳几次。用于FDMA扩频多址技术中。
实现跳频的两种方法
基带跳频：将每帧的基带信号切换到不同发射 载频的发射机，每个发射机发射频率是固定不 变的，各发射机通过低损耗的滤波型腔体合路 器进行合路，降低发射机至天线通道的损耗。 射频跳频：频率合成器跳频。发射机发射频率 不固定，通过改变频率合成器的频率，使无线 收发信机工作频率在指定的时隙上跳变。射频 跳频使用的是宽带合路器。
基带跳频与射频跳频的区别
基带跳频通过选择性地将基带信号传送到工作在固定频率的发射 机上实现跳频，射频跳频通过发射机频率按一定跳频序列变换频 点来实现跳频。 基带跳频使用频率选择性（滤波型）合路器，不支持快速调调谐， 不能实现射频跳频；射频跳频使用宽带合路器，支持基带跳频和 射频跳频两种方式。 基带跳频频率选择性合路器一般为腔体式，损耗小，频点间隔 （发射机频率间隔）要求大于600kHz；射频跳频宽带合路器损 耗大，对频点间隔无要求。 基带跳频每个合路器最多配置8个收发信机，适宜大容量系统； 射频跳频每个合路器最多配置4个发射机，调谐时间最低限度为1 时隙，适宜收发信机不多情况，宽频带跳频可得到高的频率增益。 基带跳频频点数=发射机数，跳频效果差；射频跳频频点数>发 射机数，跳频效果好。
跳频
跳频技术简介2006-10-30 19:50跳频是最常用的扩频方式之一，其工作原理是指收发双方传输信号的载波频率按照预定规律进行离散变化的通信方式，也就是说，通信中使用的载波频率受伪随机变化码的控制而随机跳变。
从通信技术的实现方式来说，“跳频”是一种用码序列进行多频频移键控的通信方式，也是一种码控载频跳变的通信系统。
从时域上来看，跳频信号是一个多频率的频移键控信号；从频域上来看，跳频信号的频谱是一个在很宽频带上以不等间隔随机跳变的。
其中：跳频控制器为核心部件，包括跳频图案产生、同步、自适应控制等功能；频合器在跳频控制器的控制下合成所需频率；数据终端包含对数据进行差错控制。
与定频通信相比，跳频通信比较隐蔽也难以被截获。
只要对方不清楚载频跳变的规律，就很难截获我方的通信内容。
同时，跳频通信也具有良好的抗干扰能力，即使有部分频点被干扰，仍能在其他未被干扰的频点上进行正常的通信。
由于跳频通信系统是瞬时窄带系统，它易于与其他的窄带通信系统兼容，也就是说，跳频电台可以与常规的窄带电台互通，有利于设备的更新。
通信收发双方的跳频图案是事先约好的，同步地按照跳频图案进行跳变。
这种跳频方式称为常规跳频(Normal FH）。
随着现代战争中的电子对抗越演越烈，在常规跳频的基础上又提出了自适应跳频。
它增加了频率自适应控制和功率自适应控制两方面。
在跳频通信中，跳频图案反映了通信双方的信号载波频率的规律，保证了通信方发送频率有规律可循，但又不易被对方所发现。
常用的跳频码序列是基于m序列、M序列、RS码等设计的伪随机序列。
这些伪随机码序列通过移位寄存器加反馈结构来实现，结构简单，性能稳定，能够较快实现同步。
它们可以实现较长的周期，汉明相关特性也比较好，但是当存在人为的故意干扰(如预测码序列后进行的跟踪干扰)时，这些序列的抗干扰能力较差。
在90年代初，出现了基于模糊（Fuzzy)规则的跳频图案产生器。
在这种系统中，由模糊规则、初始条件以及采样模式共同来决定系统的输出序列。
