锌空测试方法
锌含量的测定方法
锌含量的测定方法锌是一种化学元素，也是一种浅灰色的过渡金属。
那么在生活中，该如何检测金属中锌的含量呢？下面店铺就和大家介绍锌含量测定的相关知识，希望对各位有所帮助！锌含量的测定方法一本方法适用于测定转窑渣、铜镉渣、焙砂浸出渣、锌灰及氧化锌等锌的测定。
试剂：硫代硫酸钠10% 二甲酚橙0.5% 盐酸1+1 氨水1+1缓冲液—400g六次甲基四胺加水1000ml加100ml盐酸摇匀。
称取0.1—0.5g试样于250ml烧杯中，用水润湿，加10—15ml 盐酸加热溶解完全，加3—5ml硝酸蒸发至试样分解完全，加入5ml(1+1)硫酸，蒸发至冒硫酸浓白烟并近干，取下冷却，加水冲洗杯壁至40ml左右(如铁含量低应加补硫酸铁溶液使铁含量在20—30mg 左右)，加3—4g氯化铵加热使氯化铵溶解，加氟化钠0.1g加热溶解取下冷却，加25ml氨水加热加5滴过氧化氢加热至过氧化氢气泡消失，取下冷却。
将溶液移入预先盛有10ml氨水的100ml容量瓶中，用水洗净烧杯稀释至刻度，摇匀。
过滤于干烧杯中，取50ml滤液于250ml烧杯中于电炉上低温处干氨至无氨味或微氨味。
取下冷却。
加1—5ml硫代硫酸钠溶液，0.1g抗坏血酸 2—4 滴二甲酚橙，用(1+1)盐酸调至黄色，再用(1+1)氨水调至微红色，加20ml缓冲液，用EDTA标准溶液滴至亮黄色为终点。
锌含量的测定方法二本方法适用于测定锌精矿、铅锌矿、铁厂烟灰及锰含量高样品等锌的测定。
试剂：硫酸1+1 硫酸铁100g/L 过硫酸铵20% 缓冲液—同方法1称取约0.2g试样，精确至0.0001g,于400ml烧杯中，加少量水润湿，加入10ml—15ml盐酸，加上表皿，低温溶解驱赶硫化氢5～10min，加入5—8ml硝酸至试样分解完全，加入5ml(1+1)硫酸，继续加热至呈湿盐状(如试样含碳较高，可在蒸至冒白烟时取下，放冷，加入1～2ml高氯酸，继续加热至近干)，取下放冷，用水冲洗表皿及杯壁，稀释体积至60ml左右加热溶解盐类，(如溶液中含铁较低，应当补加硫酸铁溶液(100g/L)使溶液中含铁在20～30mg)。
火焰原子吸收法测锌元素含量的范围

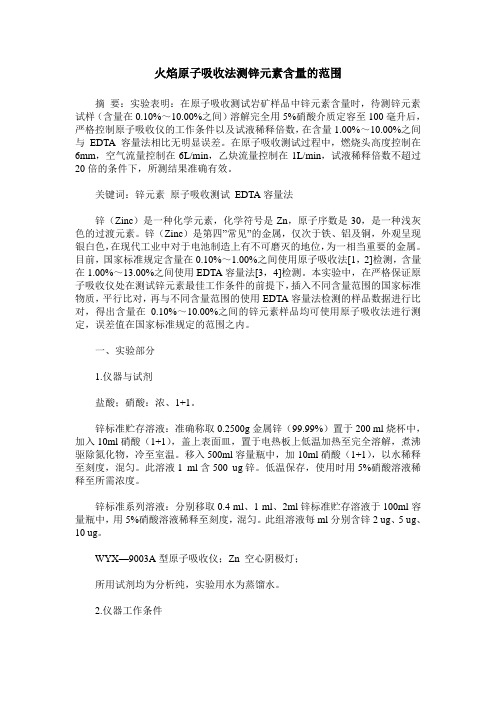

火焰原子吸收法测锌元素含量的范围摘要：实验表明：在原子吸收测试岩矿样品中锌元素含量时，待测锌元素试样（含量在0.10%～10.00%之间）溶解完全用5%硝酸介质定容至100毫升后，严格控制原子吸收仪的工作条件以及试液稀释倍数，在含量1.00%～10.00%之间与EDTA容量法相比无明显误差。
在原子吸收测试过程中，燃烧头高度控制在6mm，空气流量控制在6L/min，乙炔流量控制在1L/min，试液稀释倍数不超过20倍的条件下，所测结果准确有效。
关键词：锌元素原子吸收测试EDTA容量法锌（Zinc）是一种化学元素，化学符号是Zn，原子序数是30，是一种浅灰色的过渡元素。
锌（Zinc）是第四”常见”的金属，仅次于铁、铝及铜，外观呈现银白色，在现代工业中对于电池制造上有不可磨灭的地位，为一相当重要的金属。
目前，国家标准规定含量在0.10%～1.00%之间使用原子吸收法[1，2]检测，含量在1.00%～13.00%之间使用EDTA容量法[3，4]检测。
本实验中，在严格保证原子吸收仪处在测试锌元素最佳工作条件的前提下，插入不同含量范围的国家标准物质，平行比对，再与不同含量范围的使用EDTA容量法检测的样品数据进行比对，得出含量在0.10%～10.00%之间的锌元素样品均可使用原子吸收法进行测定，误差值在国家标准规定的范围之内。
一、实验部分1.仪器与试剂盐酸；硝酸：浓、1+1。
锌标准贮存溶液：准确称取0.2500g金属锌（99.99%）置于200 ml烧杯中，加入10ml硝酸（1+1），盖上表面皿，置于电热板上低温加热至完全溶解，煮沸驱除氮化物，冷至室温。
移入500ml容量瓶中，加10ml硝酸（1+1），以水稀释至刻度，混匀。
此溶液1 ml含500 ug锌。
低温保存，使用时用5%硝酸溶液稀释至所需浓度。
锌标准系列溶液：分别移取0.4 ml、1 ml、2ml锌标准贮存溶液于100ml容量瓶中，用5%硝酸溶液稀释至刻度，混匀。
锌离子的鉴定方法
锌离子的鉴定方法锌是一种重要的金属元素，广泛应用于冶金、化工、电子、建筑等领域。
在环境监测和工业生产中，对锌离子的准确鉴定具有重要意义。
本文将介绍几种常见的锌离子鉴定方法，帮助读者更好地了解和掌握锌离子的检测技术。
一、离子色谱法。
离子色谱法是一种常用的离子分析技术，适用于锌离子的快速准确检测。
该方法利用离子交换树脂对溶液中的锌离子进行分离和检测，具有分析速度快、灵敏度高的特点。
离子色谱法不仅适用于水样、土壤样品中锌离子的检测，还可以应用于工业废水和废气的监测。
二、原子吸收光谱法。
原子吸收光谱法是一种常用的金属元素分析技术，对于锌离子的检测具有较高的准确性和灵敏度。
该方法通过锌离子对特定波长的光吸收进行定量分析，能够精确测定样品中的锌含量。
原子吸收光谱法不仅适用于水样、土壤样品中锌离子的分析，还可以用于金属合金、化工产品中锌含量的测定。
三、电化学方法。
电化学方法包括极谱法、电位滴定法等，是一种常用的锌离子分析技术。
这些方法通过测定电极在锌离子存在下的电位变化或电流响应，来实现锌离子的定量分析。
电化学方法具有分析速度快、操作简便的特点，适用于各种类型样品中锌离子的检测。
四、荧光法。
荧光法是一种灵敏度较高的分析方法，对于锌离子的检测具有较好的应用前景。
该方法利用荧光物质与锌离子形成络合物后产生荧光信号，通过测定荧光强度来确定样品中锌离子的含量。
荧光法不仅适用于水样、生物样品中锌离子的检测，还可以用于食品、药品中锌含量的分析。
综上所述，锌离子的鉴定方法多种多样，每种方法都具有其独特的优势和适用范围。
在实际应用中，可以根据样品的特点和分析要求选择合适的方法进行锌离子的检测。
希望本文所介绍的内容能够对读者有所帮助，为锌离子分析提供参考和指导。
EDTA滴定法测定锌
EDTA滴定法测定锌Determination of Zinc by EDTA Titration一、方法原理样品经王水分解后，在FeCl3存在条件下，使得猛以二氧化锰形式沉淀，用NH3·H2O、（NH4）2SO4、（NH4）2S2O8沉淀分离铁、铝、铅等元素，在pH=5.4～5.9的乙酸-乙酸钠缓冲溶液条件下以Na2S2O3、KF掩蔽Cu、，以二甲酚橙作指示剂进行EDTA络合滴定。
反应式如下：H2Y2-+Zn2+ZnY2-+2H+铜、镍、钴、镉对测定有影响，但铜可用Na2S2O3掩蔽。
本法适用于含1%以上锌矿样的分析。
二、试剂1、5%FeCl3溶液2、0.2%二甲酚橙水溶液3、HAc-NaAc缓冲溶液：200g NaAc溶于1000m L水中，加冰醋酸10mL，混匀4、NH3·H2O-（NH4）2SO4-NH4Cl洗液：20g （NH4）2SO4溶于1000m L热水中，加20g NH4Cl、20mL NH3·H2O5、EDTA标准溶液（CEDTA=0.015mol/L）：称取5.7g乙二胺四乙酸二钠于250ml烧杯中，加水加热溶解，冷却后定容至1000m l。
6、锌标准溶液：称取1.000g金属锌（99.99%）于250ml烧杯中，加20ml盐酸(1+1)，加热溶解后定容至1000ml。
7、EDTA溶液的标定：移取20.00ml锌标准溶液于250ml三角瓶中，加1滴甲基橙作指示剂，用氨水中和至溶液由红变为黄色，用少许水冲洗瓶壁，加20mlN aAc-HAc缓冲溶液，加1滴二甲酚橙作指示剂，用EDTA滴定至溶液由酒红色变至亮黄色即为终点，做空白试验。
CEDTA=CZnVZn/VEDTA三、分析手续称样0.2g于150mL烧杯中，以少量水润湿，加入15mL HCl，低温加热分解5-6min，逐去H2S，再加入5mL HNO3，继续加热分解，蒸至小体积后，加入1mLFeCl3溶液，继续蒸发至湿盐状，取下，加入5g （NH4）2SO4（使Pb沉淀）、1g （NH4）2S2O8（沉淀分离Fe、Mn、Al）、1g NH4Cl，拌成砂粒状。
锌的测定 EDTA滴定法
锌的测定EDTA滴定法方法提要试样经氢溴酸、盐酸、硝酸分解后,在氟化钾存在下用氯化铵沉淀分离铁、铅、铋等元素.用过氧化氢使锰呈二氧化锰沉淀,过滤、分取部分溶液，加硫氰酸钾、硫代硫酸钠、硫脲等掩蔽剂，在PH5—6的乙酸—乙酸铵缓冲溶液中，以二甲酚橙为指示剂，用EDTA标准溶液滴定，测得的结果为锌镉合量，扣除镉含量即为锌量。
试剂盐酸（1+1）氟化钾（20%）氯化铵（20%）二甲酚橙（0.5%）乙酸—乙酸铵缓冲溶液：500克乙酸铵（1瓶）溶于水，加33毫升冰乙酸，用水稀释至3.3升，摇匀，此溶液PH为5.5。
锌标准溶液：称取1.0000克金属锌（99.99%）于400毫升烧杯中，加30毫升盐酸（1+1），微热使其溶解，冷后，移入1升容量瓶中，用水定溶。
此溶液1毫升含有1毫克锌。
EDTA标准溶液[C（EDTA）=0.01mol/L]：称取37.2克乙二胺四乙酸二钠（EDTA）溶于水，再用水稀释至10升摇匀。
标定：取1毫升含1毫克锌标准溶液25毫升于锥形瓶中，加1—2滴二甲酚橙指示剂，用氨水（1+1）调至溶液出现橙色（PH3—3.5），加10毫升乙酸—乙酸铵缓冲溶液，用EDTA标准溶液滴定至溶液呈现亮黄色为终点。
分析步骤：称取0.2000~0.5000克试样于250毫升烧杯中，加溴氢酸2毫升，盖上表面皿，加热至刚冒烟，取下加入5毫升盐酸，5毫升硝酸，继续加热分解至1~2毫升，用水吹洗表面皿及杯壁（体积控制在20毫升左右）加入10毫长20%氯化铵溶液，加热使盐类溶解，加15毫升氨水，5~10毫升20%氟化钾溶液，微热2分钟，冷至室温，加0.5~1毫升过氧化氢，摇匀，放置至反应平静为止，再补加10毫升氨水，移入100毫升容量瓶中，以水定容，用普通滤纸干过滤。
用25毫升容量瓶接取滤液至刻度，转入250毫升烧杯中，在低温下加热驱尽氨后吹少许水，加入0.5克硫代硫酸钠、0.5克硫氰酸钾、0.1克硫脲、0.2克抗坏血酸等掩蔽剂，加1~2滴二甲酚橙指示剂。
复混肥料中锌的测定
复混肥料中锌的测定方法GB/T 14540.4—93本标准采用原子吸收光谱法和双硫腙分光光度法测定复混肥料中锌的含量。
第一篇原子吸收光谱法原子吸收光谱法为测定锌含量的仲裁方法。
1 主题内容与适用范围本标准规定了测定锌的原子吸收光谱法。
本标准适用于复混肥料中0.01％～0.5％锌含量的测定。
2 引用标准GB 6682 分析实验室用水规格和试验方法GB 6819 溶解乙炔GB 8571 复混肥料实验室样品制备3 原理试样溶液中的锌，在空气-乙炔火焰中原子化，所产生的原子蒸气吸收从锌空心阴极灯射出的特征波长213.9nm的光，吸光度的大小与火焰中锌基态原子浓度成正比。
4 试剂和材料分析方法中，除特殊规定外，均使用分析纯试剂，所使用的水应符合GB 6682中三级水要求，所使用的乙炔，应符合GB6819的规定。
4.1 盐酸(GB 622)；4.2 硝酸(GB 626)；4.3 盐酸(GB 622)：c(HCl)＝5mol/L 溶液；4.4 盐酸(GB 622)：1+5溶液；4.5锌标准溶液：1mL溶液含有0.1mgZn。
称取0.1250g氧化锌(ZnO，基准试剂)，精确至0.0001g，溶于100mL水及1mL硫酸(GB625)中，转移至1000mL容量瓶中，稀释至刻度，摇匀，贮于聚乙烯瓶中。
5 仪器、设备通常的实验室仪器、设备和5.1 原子吸收分光光度计：附有空气-乙炔燃烧器，锌空心阴极灯；5.2 振荡器：35～40r/min上下旋转式振荡器，或者其他相同效果的水平往复式振荡器。
6 样品的制备按GB 8571制备样品。
7 分析步骤7.1 试验溶液的制备7.1.1总锌试验溶液的制备：称取1～5g试样(预计试样中含锌0.5～5mg)，精确至0.001g，置于250mL烧杯中，加入30mL盐酸(4.1)和10mL硝酸，盖上表面皿，放在电热板上煮沸30min后，移开表面皿，徐徐蒸发干涸，再加入5mL盐酸(4.1)，再次蒸发干涸，放置冷却后，再加入约50mL盐酸溶液(4.4)，加热煮沸5min，冷却后定量转移入500mL容量瓶中，用水稀释至刻度，摇匀干过滤，弃去最初几毫升滤液后，保留滤液，作为测定总锌的试液。
锌含量的测定
原子吸收分光光度法对锌含量测定
一、仪器：原子吸收分光光度计锌空心阴极灯烘箱坩
埚25ml和10ml容量瓶10个，吸量管，
电子天枰
试剂：锌标准溶液1mg/ml 硝酸溶液实验实用均为二级蒸馏水及分析纯试剂
二、样品预处理：将样品用自来水冲洗干净，再用二次蒸
馏水冲洗，置于烘箱中烘干（温度不超过120度，
可用通风控制）后，粉碎成粉末至无烟，保存于干燥
器中备用。
三、样品处理：准确称取样品5.0000g，至于坩埚中，先
在电炉上炭化至无烟，再移入电阻炉中在560度下灰
化5h。
灰化完全、制冷后，加入1:4 HNO3溶液8ml
溶解灰分，将溶液和残渣全部移入25ml容量瓶中，
稀释至刻度，过滤除去残渣，待测。
四、绘制标准曲线：将锌元素国家标准物质，用0.10mol/l
HNO3溶液经多次稀释定容后，配置锌浓度分别为：
0.00、0.20、0.40、0.60、0.80、1.00、1.20、1.40、1.60、
1.80ug/ml的标准系列，将标准系列依次喷入火焰，
测定吸光度，绘制一张标准曲线。
五、样品的测定：用移液管取样品溶液1ml到10ml容量
瓶，稀释至刻度，测定锌的吸光度，然后根据吸光度，样品稀释倍数，测定锌含量。
锌离子浓度的测定
双硫腙分光光度法GB7472--87 概述1．方法原理在pH为4.0—5.5的醋酸盐缓冲介质中。
锌离子与双硫腙形成红色螯合物，其反应为：该螯合物可被四氯化碳（或三氯甲烷）定量萃取。
以混色法完成测定。
用四氯化碳萃取，锌一双硫腙螯合物的最大吸收波长为535 nm，其摩尔吸光系数约为9.3×104。
2．干扰及消除在本法规定的实验条件下，天然水中正常存在的金属离子不干扰测定。
水中存在少量铋、镉、钴、铜、金、铅、汞、镍、钯、银和亚锡等金属离子时，对本法均有干扰，但可用硫代硫酸钠掩蔽剂和控制溶液的pH值来消除这些干扰。
三价铁、余氯和其它氧化剂会使双硫腙变成棕黄色。
由于锌普遍存在于环境中，而锌与双硫腙反应又非常灵敏，因此需采取特殊措施防止污染。
3．方法的适用范围当使用光程为20mm比色皿，试份体积为100ml时，锌的最低检出浓度为0.005mg/L。
本法适用于测定天然水和轻度污染的地表水中的锌。
仪器（l）分光光度计，应用10 mm或更长光程的比色皿。
（2）分液漏斗：容量为125和150ml，最好配有聚四氟乙烯活塞。
（3）玻璃器皿：所有玻璃器皿均先后用1＋l硝酸浸泡和无锌水清洗。
试剂（1）无锌水：将普通蒸馏水通过阴阳离子交换柱以除去水中痕量锌，用于配制试剂。
（2）四氯化碳（CCl4）。
（3）高氯酸（ρ＝1.75g／ml）。
（4）盐酸（ρ＝1.18g／ml）。
（5）6mol/L盐酸：取500ml浓盐酸用水稀释至1000ml。
（6）2mol/L盐酸：取100ml浓盐酸用水稀释至600ml。
（7）0.02mol/L盐酸：取2mol／L盐酸10ml用水稀释到1000ml。
（8）乙酸（含量36%）。
（9）氨水（ρ＝0.90g／ml）。
（10）1＋100氨溶液：取氨水10ml用水稀释至1000ml。
(11) 硝酸(ρ＝1.4g／ml）。
(12) 2％（V／V）硝酸溶液：取硝酸20ml 用水稀释至1000 ml。
（13）0.2% （V／V）硝酸溶液：取2ml 硝酸用水稀释至1000ml。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锌空测试方法
锌空测试方法主要是用于测试锌空气电池的性能。
首先，我们需要了解锌空气电池的工作原理。
锌空气电池的核心是空气电极，工作时既与电解液接触，还与空气接触，承担起三相反应的场所。
在放电过程中，空气电极作为阴极，氧气扩散到电极内部，在催化剂的作用下发生氧还原反应。
在进行锌空测试时，主要关注的参数包括电流、电压、容量等。
这些参数可以通过专门的电化学测试设备来测量。
例如，可以使用电化学工作站来测量锌空电池的循环伏安曲线（CV）、恒流充放电曲线（GCD）等。
此外，对于锌空电池的稳定性和寿命进行评估也是非常重要的。
例如，基于对锌空燃料电池老化实验研究和老化机理的认识，可以从电解液管理、延长空气电极寿命和电池管理等方面提出延缓电池老化的方法。
