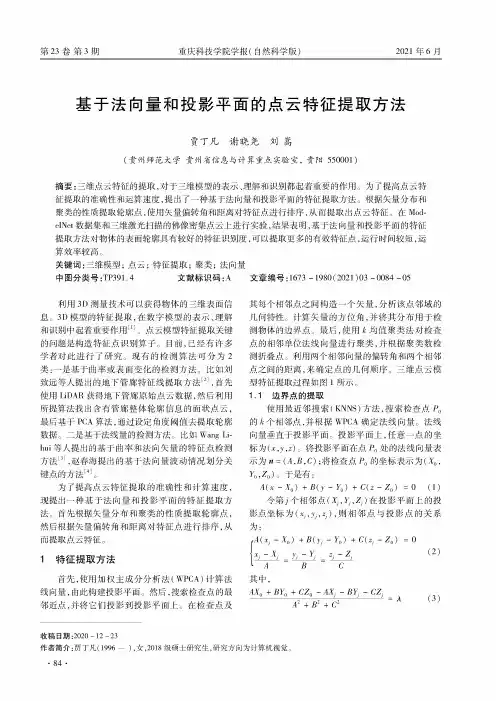

第23卷第3期重庆科技学院学报（自然科学版）2021年6月基于法向量和投影平面的点云特征提取方法贾丁凡谢晓尧刘嵩（贵州师范大学贵州省信息与计算重K实验室，贵阳550001）摘要:三维点云特征的提取，对于三维模型的表示、理解和识别都起着重要的作用。
为了提高点云特征提取的准确性和运算速度，提出了一种基于法向量和投影平面的特征提取方法。
根据矢量分布和聚类的性质提取轮廓点，使用矢量偏转角和距离对特征点进行排序,从而提取出点云特征。
在Mod-elNet数据集和三维激光扫描的佛像密集点云上进行实验，结果表明，基于法向量和投影平面的特征提取方法对物体的表面轮廓具有较好的特征识别度，可以提取更多的有效特征点,运行时间较短，运算效率较高。
关键词:三维模型；点云；特征提取；聚类；法向量中图分类号:TP391.4文献标识码:A文章编号：1673-1980（2021）03-0084-05利用3D测量技术可以获得物体的三维表面信息。
3D模型的特征提取，在数字模型的表示、理解和识别中起着重要作用［1］（点云模型特征提取关键的问题是构造特征点识别算子。
目前，已经有许多学者对此进行了研究。
现有的检测算法可分为2类:一是基于曲率或表面变化的检测方法（比如刘致远等人提出的地下管廊特征线提取方法［2］，首先使用LiDAR获得地下管廊原始点云数据，然后利用所提算法找出含有管廊整体轮廓信息的面状点云，最后基于PCA算法，通过设定角度阈值去提取轮廓数据。
二是基于法线量的检测方法（比如Wang L d hui等人提出的基于曲率和法向矢量的特征点检测方法［3］，赵春海提出的基于法向量波动情况划分关键点的方法⑷。
为了提高点云特征提取的准确性和计算速度，现提出一种基于法向量和投影平面的特征提取方法。
首先根据矢量分布和聚类的性质提取轮廓点，然后根据矢量偏转角和距离对特征点进行排序，从而提取点云特征。
1特征提取方法首先，使用加权主成分分析法（WPCA）计算法线向量，由此构建投影平面。
曲面重构中带孔洞点云数据的边界提取算法
法 。该 算法 首先计 算 出各数 据 点的 ｋ邻域 点 ， 通过 对 ｋ邻 域 点分布 均 匀性 的判 断识 别 出内外边 界特
征点， 最后 通 过预估 边界 边 的走 向将 识 别 出的 边界 特 征 点连 接 成 边界 线 ， 而识 别 出 内外 边界 线 。 从
实验表 明 ， 该算 法能很好 地提 取 出孔洞 内边界 以及 开 区域 外边 界 ， 带孔 洞 点 云数 据 的 曲 面重 构 奠 为
图 １所示 。
（ ）数据 点拓 扑关 系计 算 。数据 点拓 扑 关 系是 指 点 的 ｋ邻 域 关 系 ， 文 算 １ 本
维普资讯
第２ ８卷第 ２期
２０ ０ ８年 ４月
苏
州
大
学
学
报ｆ 工
科
版）
Ｖ０ ． ８ Ｎ０ ２ １２ ．
Ａｐ ． ０ ｒ ２ ０８
Ｊ Ｕ Ｎ Ｆ Ｓ Ｚ Ｕ Ｕ Ｉ Ｒ Ｉ Ｙ（ Ｎ Ｉ Ｅ Ｒ Ｎ Ｃ Ｅ Ｃ Ｄ Ｔ Ｏ Ｏ Ｒ ＡＬ Ｏ Ｕ ＨＯ Ｎ ＶＥ ＳＴ Ｅ Ｇ Ｎ Ｅ Ｉ Ｇ Ｓ Ｉ Ｎ Ｅ Ｅ ＩＩ Ｎ）
意一条 边都 属于 且仅属 于两 个三 角 片 ， 如果存 在某 条边 仅 属 于一 个 三 角片 ， 则该 条边 是 构成 孑 洞 多边 形 的一 Ｌ 条边 ， 即为边 界边 。根据 边 界边在 网格 模型 中的定 义 ， 需遍 历 整个 三 角 网格 面 就 可 以找 出孑 洞 边 界 。该 方 只 Ｌ
量 ： 面重 构 中带 孔 洞 点 云数 据 的边 界 提 取 算 法 曲
１ 算 法 概 述
本文将 曲面模 型上 的孔 洞 内轮廓 边界 以及 开 区域 上外 轮 廓边 界 ， 别 称 为 内边 界 和外 边 界 ， 本 文后 面 分 在 内容 中如 不特别 注 明统 一称 为边 界 。对 于 这样 的零 件模 型测 量 出的点 云 数据 ， 其边 界检 测算 法 的基本 流程 如
点云局部特征描述综述

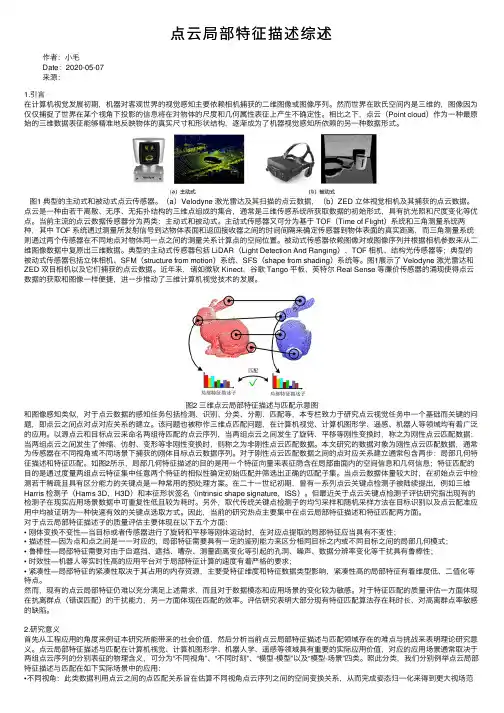

点云局部特征描述综述作者：⼩⽑Date：2020-05-07来源：1.引⾔在计算机视觉发展初期，机器对客观世界的视觉感知主要依赖相机捕获的⼆维图像或图像序列。
然⽽世界在欧⽒空间内是三维的，图像因为仅仅捕捉了世界在某个视⾓下投影的信息将在对物体的尺度和⼏何属性表征上产⽣不确定性。
相⽐之下，点云（Point cloud）作为⼀种最原始的三维数据表征能够精准地反映物体的真实尺⼨和形状结构，逐渐成为了机器视觉感知所依赖的另⼀种数据形式。
图1 典型的主动式和被动式点云传感器。
（a）Velodyne 激光雷达及其扫描的点云数据，（b）ZED ⽴体视觉相机及其捕获的点云数据。
点云是⼀种由若⼲离散、⽆序、⽆拓扑结构的三维点组成的集合，通常是三维传感系统所获取数据的初始形式，具有抗光照和尺度变化等优点。
当前主流的点云数据传感器分为两类：主动式和被动式。
主动式传感器⼜可分为基于 TOF（Time of Flight）系统和三⾓测量系统两种，其中 TOF 系统通过测量所发射信号到达物体表⾯和返回接收器之间的时间间隔来确定传感器到物体表⾯的真实距离，⽽三⾓测量系统则通过两个传感器在不同地点对物体同⼀点之间的测量关系计算点的空间位置。
被动式传感器依赖图像对或图像序列并根据相机参数来从⼆维图像数据中复原出三维数据。
典型的主动式传感器包括 LiDAR（Light Detection And Ranging）、TOF 相机、结构光传感器等；典型的被动式传感器包括⽴体相机、SFM（structure from motion）系统、SFS（shape from shading）系统等。
图1展⽰了 Velodyne 激光雷达和ZED 双⽬相机以及它们捕获的点云数据。
近年来，诸如微软 Kinect、⾕歌 Tango 平板、英特尔 Real Sense 等廉价传感器的涌现使得点云数据的获取和图像⼀样便捷，进⼀步推动了三维计算机视觉技术的发展。
基于深度图像的多特征孔洞填补方法研究
M u lti2fea tu re H ole F illing Based on R ange Im age
Z HAO Cui2lian , Z HOU Ka,i FAN Zh i2jian , CHEN Yu
( CI MS & R obot C enter , Shangha iUniversity , Shanghai 200072, China) Abstra ct : To repair the hole in the range i m age wh ich inc ludes seve ra l featu res , a m ethod of hole2filling based on temp la te m a tch ing was proposed. The whole i m age was seg m ented according to norma l and point c louds of single fea ture were obta ined. A fter point clouds of the feature lines of single feature were ob tained us ing slic ing m e thod , the fea ture lines were fitted by m edian filter and coded . Code da tabase of temp la te was constructed . W hen the op ti m um te m plate m age was found based on te i m plate2ma tch ing, the m ulti2feature hole can be filled. The m ethod is app lied to the recon2 struction of corruga ted bu lkhead , which de m onstrates that it is obviously he lpful for m ulti2feature hole filling . K ey wor ds : range i m age ; mu lti 2 feature hole filling; code ; temp la te m atch ing 由于传 统计 量 是采 用手 工 测量 方式 , 在测 量大 型 物件 时 , 测量的精度和效率已经不能满足 现代工程的 要求。随着 现代测量技术尤其是三维激光 扫描设备的应 用 , 快 速密集地 获取实体的深度点云数据即深 度图像 [ 1], 重构实体 模型并获 取参数已经成为 新的 计量方 式。但是 由于 测量 设备的 限制 或待测物件自身形状的特点 , 得到的点云 数据中会 包含有无 法测量到的区域 , 即存 在点 云数 据空洞 , 这 些点 云数据 空洞 不仅影响重构三维模型的视觉 效果 , 更会 影响后面 的一系列 操作 , 如曲面建模、 快速原型制 造和有限元分析等。 在船舶工 程领 域中 , 由于 舱体 结 构的 复 杂性 和 特殊 性 ( 如槽型舱壁结构 ), 对扫 描设备的 采集光 束遮挡 严重 , 得到 的点云数据就会存在空洞 , 而且这部分数 据空洞包 含有多个 特征。所谓多特征 孔洞是 指跨 越一个 面体 特征 以上的 数据 空洞。国内外很多研究者对孔 洞填补进行了深入研究 : Ba re2 quet[ 2]等描述了一种点云 数据网格 化后 , 通过 交互修 补网格 裂缝的方法 , 缝合裂缝 的对 应边 , 然后 检测 并填 充缝合 后留 下的孔洞 , 该方法步骤 较多 , 实现起 来比较 复杂。 Liepa[ 3] 提 出了一种对周边三 角面片 形状 及密度 进行 插值 的孔洞 修补 方法 , 在孔洞最优三角 化后 , 根 据周围 网格 的形 状进行 了面 片的插入和光顺 , 填充效果良好。浙江大学的李 根 [ 4] 等人提 出了一种基于边扩展的方法 , 在充分考虑 孔洞周围网 格形态 的情况下 , 将复杂孔洞剖分为简单孔洞 , 再进 行孔洞修补 , 修 补后的孔洞效果 比较 理想。但 是这些 研究 都集 中在对 单一 特征面 上 的 孔 洞 填 补 , 无 法 对 包 含 多 个 特 征 的 孔 洞 进 行 填补。 这里将针对包含多 个特征的孔洞数据 , 通过总结 和分析 基于单一特征面的孔洞填补方法 , 提出一 种先对已有 深度图 像进行特征分割和 提取 , 得 到特征 线并 进行 编码后 , 再 采用 模板匹配进行孔洞填补 的解决方案。
三维点云特征提取
三维点云特征提取三维点云特征提取是计算机视觉和机器学习领域中一个重要的任务，它在三维点云数据中识别和描述不同的特征，以实现点云的分析、分类、配准等应用。
本文将介绍三维点云特征提取的背景、方法和应用，并讨论当前的研究和挑战。
一、背景随着三维扫描和传感器技术的发展，人们可以方便地获取包含大量三维点的数据，例如激光扫描点云、深度图像等。
然而，原始的点云数据通常包含海量的离散点，难以直接进行分析和处理。
因此，需要提取点云中的有效特征，以便更好地对点云进行分析和理解。
二、方法1.局部特征局部特征是基于点云中的局部区域进行计算的。
常见的局部特征包括法线、曲率、表面描述符等。
法线是点云中一个重要的几何特征，它刻画了点云表面的方向信息。
曲率描述了点云的形状变化程度，可以用于区分平面、圆柱体、球体等不同类型的物体。
表面描述符则是对点云的局部几何形状进行编码，例如PFH（Point Feature Histogram）描述符、FPFH （Fast Point Feature Histogram）描述符等。
2.全局特征全局特征是在整个点云范围内计算的，用于描述点云的整体性质。
典型的全局特征包括形状描述符、统计特征等。
形状描述符通过对点云的整体形状进行建模，例如使用球谐函数展开、距离分布等方法。
统计特征则是通过对点云中的点分布、密度进行统计分析，例如直方图、标准差、均值等。
三、应用1.物体识别和分类2.点云配准和重建点云配准和重建是指将多个点云数据进行对齐，以实现三维场景的重建和测量。
点云特征提取可以用于找到点云中的匹配点，从而实现点云的配准和三维场景的重建。
3.点云分割和分析点云分割是将点云数据分割成不同的部分或组件，以实现对点云数据的分析。
点云特征提取可以用于区分点云中的不同物体或区域，从而实现点云的分割和分析。
四、研究与挑战1.算法速度和效率由于点云数据的规模巨大，现有的特征提取算法通常需要消耗大量的计算资源和时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
散乱点云的孔洞识别和边界提取算法研究王春香; 孟宏; 张勇【期刊名称】《《机械设计与制造》》【年(卷),期】2019(000)003【总页数】4页(P74-76,81)【关键词】散乱点云; KD树; K邻域搜索; 单坐标搜索法; 边界追踪; 孔洞边界【作者】王春香; 孟宏; 张勇【作者单位】内蒙古科技大学机械学院内蒙古包头 014010【正文语种】中文【中图分类】TH16; TP391.71 引言在三维扫描过程中由于测量工具和技术的限制、待测模型自身缺陷、光照或反射性等因素的影响，不可避免地会出现采样点缺失，形成点云孔洞。
点云的孔洞识别和边界提取作为孔洞修补、曲面重构的首要环节，其重要性不言而喻。
也正因为如此，点云的孔洞识别也逐渐成为逆向设计领域最重要的研究课题之一。
文献[1-3]把点云连接成三角网格，然后通过网格的拓扑关系识别出孔洞。
三角网格化简洁、直观，但网格化过程中需要控制好网格间隔的宽度，如果跨度设置不合适，在生成网格模型的过程屮可能会忽略某些孔洞的存在。
文献[4-5]将三维点云数据转换为图像形式后提取边界。
该方法能快速识别出点云边界，但存在错分现象，且无法区分内外边界。
文献[6]利用KD树建立散乱点云的空间拓扑关系，通过判断最大夹角是否超过阈值来识别孔洞边界，算法理论简单、容易实现，但在阈值的设定过程中未考虑点云密度，适用范围有限。
文献[7]考虑3D点云密度和法向量的变化来对边界特征点进行提取，该算法稳定性较好，提取的边界质量较高，但算法的前提仍需要将点云网格化，通过三角网格的方式建立点云的拓扑结构效率较低。
针对已有算法的不足，为了在兼顾效率的同时提高孔洞识别精度，提出了一种改进的孔洞识别和边界提取算法。
算法直接以散乱点云为目标，创新性地采用点间距离作为判别条件进行孔洞识别、并将理论成熟的单坐标搜索法用于孔洞外边界检测，同时创新性地提出了点云边界追踪算法。
算法首先将点云导入专业逆向软件IMAGEWARE，通过圈选点的方式截取局部待研究点云。
然后以MATLAB为实验平台，对选中的散乱点云进行孔洞识别和边界提取。
算法主要包括基于K邻域搜索的孔洞识别、外边界去除以及内边界追踪几个环节。
以下将对这几个主要环节进行详细说明。
2 基于K邻域搜索的孔洞识别2.1 利用KD树建立点云拓扑关系由于散乱点云在空间分布没有规律，点与点之间没有任何位置关系，因此基于散乱点云的孔洞识别首先需要对离散点云建立空间拓扑关系。
众多方法中，KD树法因其理论简单、适应性强、消耗内存小且不受点云密度的影响等优势而被广泛应用[8]，故在此采用KD树法建立点云的空间位置关系，并以此进行点的K邻域搜索。
在KD树的构建过程中采用滑动中点的分割策略[9]，以提高对邻近点查询的执行效率。
KD树的具体构建过程与前人相同，此处不再详述。
2.2 孔洞识别利用KD树建立散乱点云的空间拓扑关系后，采用距离判别法识别出点云模型中的孔洞，即计算采样点到其k个邻近点的欧氏距离，通过距离是否大于给定阈值来鉴定是否为边界点。
算法流程如下：（1）计算点云密度采用随机取样的方式、以点间距离为度量标准来计算点云密度density。
即从样本中随机选取n个点，作为特征点，对于特征点集Xi（i=0，1，…，n），利用KD树遍历点云中每个点找出与其距离最小的k个点，计算k个邻近点与Xi的距离Di，对所有Di求平均值得到点云密度density。
（2）设定距离阈值设定距离阈值thre：式中：μ—阈值系数采用适时调整的方法来确定阈值系数μ，进而计算最佳阈值thre。
即先预先设定μ值，计算距离判别参数thre，以此进行孔洞识别并进行可视化分析，然后根据识别效果适时调整μ，找到最佳的判别参数thre。
（3）孔洞边界识别采用K邻域搜索法遍历点云中每个点，找出与其距离最近的k′个点，并计算该点与k′个点的距离Dj，一旦Dj（j=1，2…k′）中有一个距离大于阈值thre，则认为该点是边界点，并将其保存在变量bp中。
（4）通过可视化分析观察孔洞识别效果，根据需要返回到步骤2，重新调整μ值。
2.3 孔洞识别仿真测试以某涡轮叶片的销孔为例，对称地取销孔一半点云作为研究对象，采用上述算法进行孔洞识别。
其中，阈值系数μ设为25，距离阈值计算为0.45。
孔洞初步识别效果，如图1所示。
不难看出，在识别出的孔洞点中，不可避免地会掺杂着外边界点，即开区域上外轮廓边界（如图中A、B位置处的点），这些外边界点并非真正意义上的孔洞边界，必须去除。
图1 孔洞内外边界点Fig.1 Inner and Outer Boundary Points3 外边界去除本着能快速、有效地找到孔洞的外边界点、而不至于使整个孔洞识别算法太过复杂，利用单坐标值搜索法[10]对外边界点进行检测并删除。
假设pi=｛i=1，2…m｝为上图1中的外界点，将识别出来的内外边界点bp分别按x、y、z坐标排序后发现，pi点在某个坐标方向上总会位于最大或最小位置处。
分别找出沿三个坐标轴方向的极值点，并逐个删除，保留下来的点集必然是所需要的内边界点。
算法先将内外边界点bp进行可视化分析，判断优先搜索方向及极值点性质（最大值还是最小值），然后进行删除。
本实验中，在沿x方向分别搜索最大、最小值，迭代运行13次、沿y方向搜索最小值，迭代运行8次、沿z方向分别搜索最大、最小值，迭代运行10次后，所有外边界点都被删除，如图2所示。
图2 删除外边界后的孔洞内边界点Fig.2 The Initial Inner Boundary Points with Outer Boundary Removed实验表明，利用单坐标值搜索法能有效地去除外边界点。
算法理论简单、容易实现，且x、y、z三坐标搜索可同时进行，执行效率高、实用性强。
但也不难发现最终得到的孔洞内边界点并不完整，有些内边界点未被检测出来。
4 内边界追踪为了完善孔洞边界，为下一步的孔洞修补和快速成型做准备，采用边界追踪算法补全孔洞所有边缘点。
算法的基本步骤如下：（1）对已找出的孔洞边界点进行标识。
（2）边界点标识，如图3（a）所示。
假设点1和点4之间的点2和点3在孔洞识别过程中未被检索到，边界追踪时以点1作为起始点，在该点上建立局部坐标系。
定义搜索方向为右上方，即在第一象限内查找点1的最近点（如果目标点在点1的左下方，则以第三象限为起始搜索方向）。
补全剩余边界点，如图3（b）所示。
点1在其第一象限内的最近点为点2。
将最近点存于bp数组中，同时计算向量与参考向量之间的逆时针夹角θ。
（3）利用K邻域搜索法，查→找点2的K个邻近点P（kk=1，2，…5），计算向量与参考向量之间的逆时针夹角，找出 0＜＜θ所对应的点Pk，存于bp数组中。
（4）重复这一过程，追踪下一个目标点，直到新找到的边界点与终点（本例中的点4）重合，或达到预先设定的迭代次数。
图3 边界追踪原理Fig.3 Working Principle of the Boundary Tracing Method 利用边界追踪算法补全边界点的实验结果，如图4所示。
通过对内边界作跟踪处理，顺序找出点2和点7周围的内边界点（图中所示绿色点），得到了较为完整的孔洞边界，孔洞识别效果较好。
图4 完整的孔洞内边界点Fig.4 The Complete Inner Boundary Points5 实例应用为了验证算法的有效性和实用性，再次对挖掘机斗齿模型上的自然孔洞分别用三角形网格化法和KD树法进行了孔洞识别实验，并对实验结果进行了比较。
在用三角形网格化进行孔洞识别时，需要人为指定相邻点尺寸，即间隔或跨度，这就不可避免地存在随机性和不确定性，孔洞识别结果往往与该参数的设定值有关。
如果参数设定值过小，由于有些边界点之间构不成三角形而未被识别。
相反，如果参数设定值过大，有些不是孔洞的地方被误判为孔洞，从而出现内外两层边界。
本实验中经过多次尝试之后，选择最佳间隔参数为15.14，在该参数下的孔洞识别效果，但也不难看出仍存在部分点被遗漏的情况，如图5中箭头所指点所示。
采用KD树法进行孔洞识别时，随机采样10个点来计算点云密度，并以此计算距离阈值。
通过计算，距离阈值设为2.5，经过孔洞识别、外边界去除和边界追踪后，最终孔洞边界点如图6中圆点所示。
由图可以看出孔洞识别完成以后能够较为完整地提取出孔洞边界点。
基于KD树的孔洞识别方法在识别精度方面有很大改善，对于同一点云数据其识别精度较三角形网格化的方法更高。
图5 基于三角形网格化的孔洞识别结果Fig.5 Hole Boundary Detected with the Triangulation Algorithm图6 基于KD树的孔洞识别结Fig.6 Hole Boundary Detected with the KD Tree Algorithm6 结论点云的孔洞识别作为逆向设计的上游环节，其识别精度对后续操作有直接影响。
为了有效、精准地识别出孔洞边界，提出了一种直接基于散乱点云的孔洞识别方法。
算法采用KD树法建立散乱点间的空间位置关系，进行K邻近点的快速搜索；提出了基于距离判别条件的孔洞识别算法、基于单坐标搜索法的外边界去除算法，以及点云孔洞的内边界追踪算法。
将该算法应用于涡轮叶片和斗齿散乱点云上的自然孔洞识别，取得了成功。
实验证明，该算法能有效地识别出散乱点云模型上的孔洞，并能实现孔洞边界点的完整提取，为下一步孔洞修复和曲面重构奠定了基础。
实验证明，KD树法在孔洞边界识别精度方面相对传统算法更具有优势；在接下来的工作中，将着重研究如何进一步提高孔洞的识别效率，实现点云模型一次性输入、多个孔洞一次性识别，从而使算法的适用范围更广。
