焦度计的使用-PPT精品.ppt
《焦度计的使用》课件
03
电源与电缆维护
定期检查焦度计的电源线和电缆，确保无破损、老化现象。如有需要，
及时更换损坏的电缆和电源适配器。
焦度计的故障排除
故障诊断
当焦度计出现故障时，首先应进行故障诊断。检查设备是否有异常声音或气味，观察显示 屏是否有异常提示或错误代码。同时，检查电源和电缆连接是否正常。
常见故障及排除
对于常见的故障，如测量不准确、显示异常、设备无响应等，可以参考制造商提供的故障 排除指南进行排查。在排除故障时，应遵循由易到难的原则，先检查外部元件和连线，再 检查内部电路和元件。
《焦度计的使用》PPT课 件
• 焦度计简介 • 焦度计的使用方法 • 焦度计的校准与维护 • 焦度计的应用实例 • 总结与展望
01
焦度计简介
焦度计的定义
01
焦度计是一种用于测量眼镜镜片 焦距的仪器，也被称为焦距计。
02
它通过测量镜片前后的光学距离 来计算出镜片的焦距，是眼镜行 业和光学领域中常用的测量工具 。
严格按照操作手册进行操作， 避免因误操作导致设备损坏或
测量误差。
定期维护
定期对设备进行清洁和维护， 确保设备行准确记录和处 理，避免数据丢失或误差传递
。
安全防护
在使用过程中注意安全防护， 避免因意外情况导致人员伤害
或设备损坏。
03
焦度计的校准与维护
焦度计的校准
析和追溯。
焦度计的日常维护
01 02
清洁与保养
定期清洁焦度计的表面和内部部件，保持设备整洁无尘。对于光学元件 和精密部件，应使用专业清洁剂和擦拭纸进行清洁，避免使用粗糙或含 有颗粒物的布料。
防潮防震
保持焦度计放置区域的干燥，避免设备长时间处于潮湿环境中。同时， 避免剧烈震动或撞击，以免影响测量精度和设备寿命。
焦度计的正确使用方法
焦度计是配装眼镜主要的检测设备，用于测量眼镜片的顶焦度，确定散光镜片的柱镜轴位方向，以及在镜片的光学中心上打印记。
操作人员操作有误或不规范，将直接影响测量的准确性，造成配镜不合格。
正确使用焦度计，是配装合格眼镜的关键。

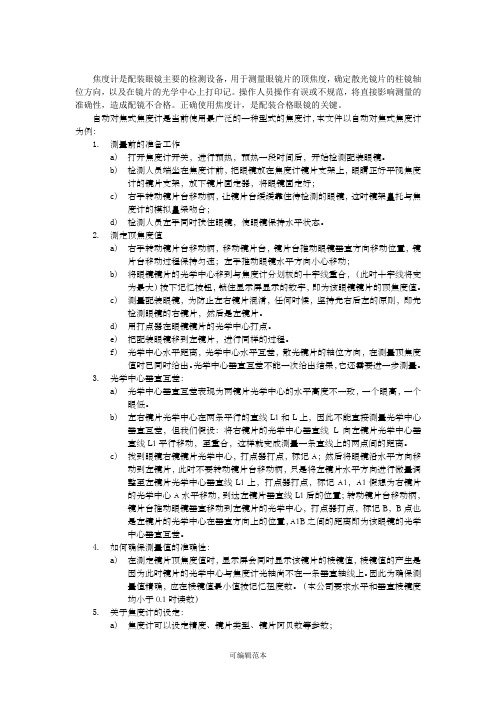

自动对焦式焦度计是当前使用最广泛的一种型式的焦度计，本文件以自动对焦式焦度计为例：1.测量前的准备工作a)打开焦度计开关，进行预热，预热一段时间后，开始检测配装眼镜。
b)检测人员端坐在焦度计前，把眼镜放在焦度计镜片支架上，眼睛正好平视焦度计的镜片支架，放下镜片固定器，将眼镜固定好；c)右手转动镜片台移动柄，让镜片台缓缓靠住待检测的眼镜，这时镜架鼻托与焦度计的模拟鼻梁吻合；d)检测人员左手同时扶住眼镜，使眼镜保持水平状态。
2.测定顶焦度值a)右手转动镜片台移动柄，移动镜片台，镜片台推动眼镜垂直方向移动位置，镜片台移动过程保持匀速；左手推动眼镜水平方向小心移动；b)将眼镜镜片的光学中心移到与焦度计分划板的十字线重合，（此时十字线将变为最大）按下记忆按钮，锁住显示屏显示的数字，即为该眼镜镜片的顶焦度值。
c)测量配装眼镜，为防止左右镜片混淆，任何时候，坚持先右后左的原则，即先检测眼镜的右镜片，然后是左镜片。
d)用打点器在眼镜镜片的光学中心打点。
e)把配装眼镜移到左镜片，进行同样的过程。
f)光学中心水平距离，光学中心水平互差，散光镜片的轴位方向，在测量顶焦度值时已同时给出。
光学中心垂直互差不能一次给出结果，它还需要进一步测量。
3.光学中心垂直互差：a)光学中心垂直互差表现为两镜片光学中心的水平高度不一致，一个眼高，一个眼低。
b)左右镜片光学中心在两条平行的直线L1和L上，因此不能直接测量光学中心垂直互差，但我们假设：将右镜片的光学中心垂直线L向左镜片光学中心垂直线L1平行移动，至重合，这样就变成测量一条直线上的两点间的距离。
c)找到眼镜右镜镜片光学中心，打点器打点，标记A；然后将眼镜沿水平方向移动到左镜片，此时不要转动镜片台移动柄，只是将左镜片水平方向进行微量调整至左镜片光学中心垂直线L1上，打点器打点，标记A1，A1假想为右镜片的光学中心A水平移动，到达左镜片垂直线L1后的位置；转动镜片台移动柄，镜片台推动眼镜垂直移动到左镜片的光学中心，打点器打点，标记B，B点也是左镜片的光学中心在垂直方向上的位置，A1B之间的距离即为该眼镜的光学中心垂直互差。
焦度计的使用方法和注意事项
焦度计的使用方法和注意事项焦度计是一种广泛应用于科学研究和工程实践的仪器，用于测量光学系统的焦距。
它可以帮助我们了解光学系统的性能和特性。
在本文中，将介绍焦度计的使用方法和注意事项。
一、使用方法1. 准备工作：在使用焦度计之前，需要将其放置在平稳的工作台上，并确保其表面干净清洁，以避免对测量结果产生干扰。
2. 调整焦度计：首先，通过调节焦度计上的刻度盘，使其刻度指示器对准零刻度。
然后，将被测物体（例如透镜或反射镜）放置在焦度计的焦点位置上。
调整位置，使得光线通过物体后能够聚焦在焦度计上。
3. 读取测量结果：观察焦度计上的刻度指示器，记录下测量结果。
通常，焦度计上的刻度盘刻有焦距的刻度，可以直接读取焦距值。
如果刻度盘上没有焦距刻度，可以通过计算公式来得到焦距值。
4. 多次测量：为了提高测量精度和准确性，建议进行多次测量，并计算平均值。
在每次测量之前，都应该重新调整焦度计，以确保测量结果的准确性。
二、注意事项1. 避免阳光直射：在使用焦度计时，应尽量避免阳光直射。
阳光的强光会对测量结果产生干扰，影响测量的准确性。
2. 避免干扰源：在测量过程中，应尽量避免其他光源或干扰源的干扰。
例如，其他光源的反射光可能会干扰焦度计的测量结果。
3. 调整焦度计位置：在使用焦度计之前，应该调整焦度计的位置，使其与光学系统保持垂直。
如果焦度计的位置不正确，可能会导致测量结果的偏差。
4. 小心操作：在使用焦度计时，应小心操作，避免对仪器造成损坏。
应轻轻放置物体，并避免使用过大的力量。
同时，在移动焦度计时，也要注意避免碰撞或摔落。
5. 温度和湿度的影响：焦度计的测量结果可能会受到温度和湿度的影响。
因此，在测量时，应尽量保持恒定的温度和湿度条件，以减小测量误差。
6. 仪器校准：定期对焦度计进行校准，以确保其测量结果的准确性和稳定性。
校准可以通过比较焦度计测量结果和已知焦距的标准镜头进行。
7. 仔细阅读说明书：在使用焦度计之前，应仔细阅读焦度计的说明书，并按照说明书上的操作步骤进行操作。
全自动焦度计的使用
掌握测量技巧
学习并掌握正确的测量姿势和 操作方法，避免误操作和测量 误差。
处理常见问题
了解并掌握常见问题的解决方法如 设备无法启动、测量数据异常等，
以确保设备的正常使用和维护。
04 全自动焦度计操作方法与 技巧
开机启动及初始化设置
打开全自动焦度计电源，启动 设备。
进入初始化设置界面，进行设 备参数设置，包括测量范围、 对焦速度、光源亮度等。
02
全自动焦度计可用于检测镜片的光学性能，如透过率、反射相
移等，确保镜片质量符合标准。
眼镜配戴舒适度评估
03
全自动焦度计可测量眼镜的配戴参数，如镜眼距、前倾角等，
为评估眼镜配戴舒适度提供数据支持。
在医疗器械领域中的应用案例
01
02
03
眼科检查
全自动焦度计可用于眼科电源线和插头是否完好，确保插头连接紧密。如果问 题仍然存在，可能需要更换电源线或插头，或者检查电源 开关是否正常。
显示故障排除
检查显示屏是否损坏，如果损坏则需要更换显示屏。同时 检查背光灯和控制板是否正常工作，如果有故障则需要更 换相应部件。
测量误差排除
清洁测量窗口和镜头，确保没有灰尘或污垢影响测量。如 果问题仍然存在，可能需要更换光源或调整机械部件以消 除磨损。
机械故障排除
检查机械部件是否磨损、松动或损坏，如有问题则需要进 行相应的维修或更换。特别注意马达和齿轮等关键部件的 运转情况。
06 全自动焦度计应用案例分 享
在眼镜行业中的应用案例
眼镜度数测量
01
全自动焦度计能够快速、准确地测量眼镜的度数，包括球镜、
柱镜和轴位等参数，为眼镜定制提供重要依据。
镜片质量检测
检查设备配件是否齐全
全自动焦度计的使用
XXXXXXXXXX
XXXXXXXXXXX
UV键：测量镜片紫外线透过率 键
XXXXXXXXXX
XXXXXXXXXXX
菜单显示:
XXXXXXXXXX
XXXXXXXXXXX
测量过程
• 一、准备 • 1、将电源线插入仪器的电源接口。 • 2、将电源线插入电源插座。（必须良好接 地） • 3、开机前滑动鼻托架必须位于最左端。 • 4、取下防尘帽。 • 5、打开电源开关，检查0D。 • 出现初始显示初始显示后，出现测量显示
XXXXXXXXXX
XXXXXXXXXXX
测量显示屏
XXXXXXXXXX
XXXXXXXXXXX
●设置标志 • 精度： 0.25 、0.12、 0.01 • 散光：+、+／-、• 阿贝系数 30、40、50、60 • ●靶标 • 测量镜片时用以显示测量点位置。 • 在对焦过程中靶标的形状会变化如下： • O：偏离中心。 • 十：位于中心(0.5△内)同时屏幕出现ALIGNMENT OK。 • 十：对准中心(标记点)同时屏幕出现MARKING OK。 • ● 左/右标志 • 当镜片的左右确定出现此标记，标记下方的数值显示该边的读 数。 • S 表示测量单镜片。 • ●瞳距值 显示镜片LPD：左瞳距、PD：瞳距、RPD：右瞳距的瞳距值。
水平方向顶焦 度绝对值 D 光学中心水平 允差 mm 0.25~1.00 9.0 1.25~2.00 6.0 2.25~4.00 4.25~6.00 ≥6.25 4.0 3.0 2.0
XXXXXXXXXX
XXXXXXXXXXX
测量光学中心垂直互差
国家标准 垂直方向顶焦度绝 对值D 光学中心垂直互差 mm
技术指标
25
全自动焦度计的使用
XXXXXXXXXXX
测量显示屏
XXXXXXXXXX
XXXXXXXXXXX
●设置标志 • 精度： 0.25 、0.12、 0.01 • 散光：+、+／-、• 阿贝系数 30、40、50、60 • ●靶标 • 测量镜片时用以显示测量点位置。 • 在对焦过程中靶标的形状会变化如下： • O：偏离中心。 • 十：位于中心(0.5△内)同时屏幕出现ALIGNMENT OK。 • 十：对准中心(标记点)同时屏幕出现MARKING OK。 • ● 左/右标志 • 当镜片的左右确定出现此标记，标记下方的数值显示该边的读 数。 • S 表示测量单镜片。 • ●瞳距值 显示镜片LPD：左瞳距、PD：瞳距、RPD：右瞳距的瞳距值。
• ●不需确定左右镜片时，测量界面右上角出现S 标志。
XXXXXXXXXX
XXXXXXXXXXX
1、
3、 2、
XXXXXXXXXX
XXXXXXXXXXX
三、测量镜片
XXXXXXXXXX
XXXXXXXXXXX
2、测量带框镜片
XXXXXXXXXX
XXXXXXXXXXX
XXXXXXXXXX
XXXXXXXXXXX
XXXXXXXXXX
XXXXXXXXXXX
五、清洁通光玻璃
• • • • • • • • • • • • • • • • • • • 应在机器关机的状态 下取下镜片测量支 座，把通光玻璃擦拭 干净，重新安好镜片 测量支座，然后再开 机器进行校准（图为 取下镜片测量支座对 通光玻璃进行擦拭） 附件 （1） 打印纸1 卷 （2） 保险管2 只 （3） 防尘罩1 个 （4） 擦镜布1 个 （5） 镜片支座1 个 （6） 电源线1 根 （7） 使用手册1 本 （8） 打印油墨1 瓶 （9） 合格证1 份 （10） 保修卡1 张
顶焦度仪的使用.38页PPT
