拉伸模具缺陷

合集下载

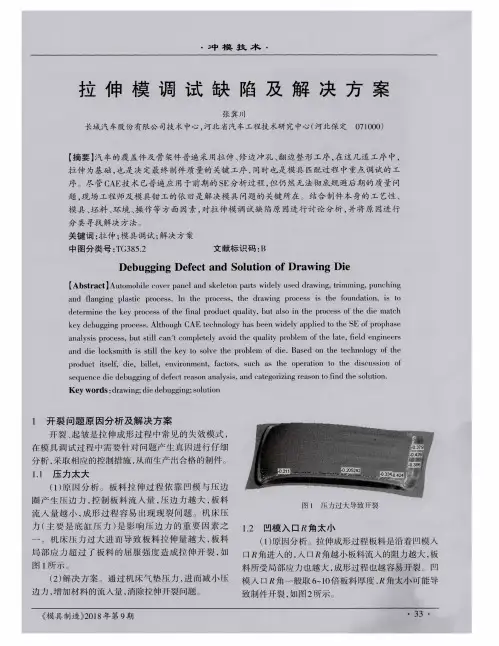

拉伸模调试缺陷及解决方案

拉伸模调试缺陷及解决方案

(1)原 【天1分 析 。板料拉 伸过 程依 靠 凹模 与压边
圈 产 生 压 边 力 ,控 制 板 料 流 入 量 ,压 边 力 越 大 ,板 料 流 入 量 越 小 ,成 形 过 程 容 易 … 现 现 裂 问 题 。 机 床 压
1 压 力过 大 导致 开 裂
力 (主要 是 底缸 压 力 )是影 响压 边 力 的重 要 因素 之 1.2 凹模 入 口 尺角太 小
(1)原 分析 。板料 尺寸 越 大 则位 于拉 伸 筋外 侧
的 板 料 面积 也 越 大 ,压 边 力也 越 大 ,进 而 造 成 拉 伸 开
裂 问题 。
(2)解决 方案 。减 小板 料 寸 ,板 料拉 伸 收缩 线超
纠2 阳 帧 入 【jR角
出拉伸 筋 l0ram为最 佳状 态 ,以此 确定 板料最 佳 尺寸 j
1.5 定 位不 稳
(2)解 决 方 案 。加 大 凹模 入 口 R角半 径
(1)原 因分 析 。 制 件 定 位 不 稳 导 致 制 件 开 裂 ,此
1.3 拉伸 筋布 置不 合理
种 开裂 的 表现 方 式 一般 为料 片 与定 位 间 隙大 ,导敛 料
(1)原 分析 拉伸筋按 形状分 为锁 紧筋 、台阶筋 、 片 放 置 位置 不 同 定 ,拉 伸 筋 外 板料 面积 不 稳 定 ,制 件
模 具 、坯 料 、环 境 、操 作 等 方 面 因素 ,对拉 伸模 调 试 缺 陷 原 因进 行 讨 论 分析 ,并 将 原 因进 行
分 类 寻找 解决 方 法
关 键 词 :拉 伸 ;模 具调 试 ;解 决 方案
中图 分 类号 :TG385.2
文 献标 识 码 :B
Debugging De ̄ ct and Solution of Drawing Die

拉伸模具改进方案

拉伸模具改进方案

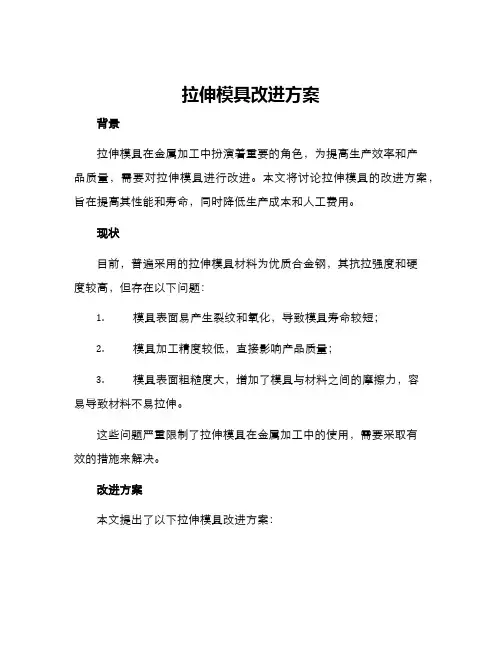

拉伸模具改进方案背景拉伸模具在金属加工中扮演着重要的角色,为提高生产效率和产品质量,需要对拉伸模具进行改进。

本文将讨论拉伸模具的改进方案,旨在提高其性能和寿命,同时降低生产成本和人工费用。

现状目前,普遍采用的拉伸模具材料为优质合金钢,其抗拉强度和硬度较高,但存在以下问题:1.模具表面易产生裂纹和氧化,导致模具寿命较短;2.模具加工精度较低,直接影响产品质量;3.模具表面粗糙度大,增加了模具与材料之间的摩擦力,容易导致材料不易拉伸。

这些问题严重限制了拉伸模具在金属加工中的使用,需要采取有效的措施来解决。

改进方案本文提出了以下拉伸模具改进方案:采用新材料以新型钨钢合金材料来代替合金钢,可以大大提高模具表面的硬度和精度。

该材料耐腐蚀、耐磨损,同时具有较高的导热性能和热稳定性。

提高模具表面处理采用表面喷涂或电化学抛光等手段,可以有效地提高模具表面的平整度和光洁度,避免了裂纹和氧化的产生,降低了模具表面的摩擦系数,使其更加平稳。

应用计算机辅助设计和加工使用计算机-辅助设计和加工流程,可以在保证模具精度的同时,提高其制造速度和效率,减少加工误差,降低了人工操作成本和设备开销。

优化模具结构设计合理优化模具的结构设计,减少模具与材料之间的平行移动和滑动,避免了模具表面与材料之间的磨损而提高使用寿命。

此外,模具的整体刚度应大,切削角度和角度应该合理,才能保证模具后续使用性能不受影响。

结论综上所述,针对拉伸模具存在的问题,可以采用新型材料、提高模具表面处理、应用计算机辅助设计和加工以及优化模具结构设计等改进方案,以提高拉伸模具性能和寿命,降低生产成本和人工费用。

拉伸缺陷

拉伸缺陷

拉伸缺陷这种缺陷一般出现在方筒角部附近的侧壁,通常,出现在凹模圆角半径(rcd)附近。

在模具设计阶段,一般难以预料。

即倒W字形,在其上方出现与拉深方向呈45°的交叉网格。

交叉网格象用划线针划过一样,当寻找壁破裂产生原因时,如不注意,往往不会看漏。

它是一种原因比较清楚而又少见的疵病。

方筒拉深,直边部和角部变形不均匀。

随着拉深的进行,板厚只在角部增加。

从而,研磨了的压边圈,压边力集中于角部,同时,也促进了加工硬化。

为此,弯曲和变直中所需要的力就增大,拉深载荷集中于角部,这种拉深的行程载荷曲线载荷峰值出现两次。

第一峰值与拉深破裂相对应,第二峰值与壁破裂相对应。

就平均载荷而言,第一峰值最高。

就角部来说,在加工后期由于拉深载荷明显地向角部集中,在第二峰值就往往出现壁破裂。

与碳素钢板(软钢板)相比较,18—8系列不锈钢由于加工硬化严重,容易发生壁破裂。

即使拉深象圆筒那样的均匀的产品,往往也会发生谄屏选?原因及消除方法(1)制品形状。

① 拉深深度过深。

由于该缺陷是在深拉深时产生的,如将拉深深度降低即可解决。

但是必须按图纸尺寸要求进行拉深时,用其他方法解决的例子也很多。

② rd、rc过小。

由于该缺陷是在方筒角部半径(rc)过小时发生的,所以就应增大rc。

凹模圆角半径(rd)小而进行深拉深时,也有产生壁破裂的危险。

如果产生破裂,就要好好研磨(rd),将其加大(2)冲压条件。

① 压边力过大。

只要不起皱,就可降低压边力。

如果起皱是引起破裂的原因,则降低压边力必须慎重。

如果在整个凸缘上发生薄薄的折皱,又还在破裂地方发亮,那就可能是由于缓冲销高度没有加工好,模具精度差,压力机精度低,压边圈的平行度不好及发生撞击等局部原因。

必须采取相应措施。

是否存在上述因素,可以通过撞击痕迹来加以判断,如果撞击痕迹正常,形状就整齐,如果不整齐,则表明某处一定有问题。

② 润滑不良。

加工油的选择非常重要。

区别润滑油是否合适的方法,是当将制品从模具内取出来时,如果制品温度高到不能用手触摸的程度,就必须重新考虑润滑油的选择和润滑方法。

拉伸模具改进方案

拉伸模具改进方案

拉伸模具改进方案近年来,随着工业生产的不断发展,模具工艺已经成为发展速度最快的一项技术之一。

在许多工业生产中,拉伸模具被广泛应用于钢铁、汽车等行业中。

然而,在使用拉伸模具的过程中,难免会遇到一些问题,例如生产率低、模具使用寿命短等问题。

因此,为了提高模具的效率和寿命,人们不断探索改进方案。

目前存在的问题在现有的拉伸模具工艺中,存在一些问题,主要包括:1.模具寿命短:金属材料在拉伸过程中受到的强度和变形等影响会导致模具的疲劳断裂,进而影响模具的使用寿命。

2.生产效率低:传统的拉伸模具需要加热和冷却的时间很长,制造过程中花费的时间较多,导致生产效率低下。

3.模具精度不高:传统的拉伸模具加工时需要人工干涉,加工精度难以保证。

改进方案针对现有的拉伸模具的问题,可以考虑以下改进方案:1. 材料方面选择更加耐用、抗腐蚀、抗疲劳的材料制作模具,例如钼合金钢、高硬度合金等,能够明显提高模具的使用寿命,减少寿命过短的问题。

2. 设计方面采用CAD软件进行模具设计,在模具结构设计时应特别考虑材料的机械性能和模具的受力特点,尽量避免出现应力过大导致疲劳断裂的情况。

此外,还可以使用3D打印技术制造模具,提高模具加工精度,更好地适应生产需求。

3. 软件方面运用高级软件进行模拟仿真,全面考虑各种因素对模具性能的影响。

仿真结果可以直观的显示材料性能和模具设计等参数对模具性能的影响,为调整模具结构和参数提供指导。

4. 制造方面采用快速制造技术,例如电子束熔铸、激光烧结、粉末冶金等技术,可以大大缩短制造周期,减少时间限制下的生产效率低的问题。

结论综上所述,拉伸模具通过选材、设计、软件仿真和制造方面的改进,可以有效地解决当前拉伸模具使用过程中存在的问题,提高生产效率和模具使用寿命。

这些改进方案将有助于未来模具技术的发展,为推动工业生产的进一步发展做出积极的贡献。

拉伸模具改进方案

拉伸模具改进方案

拉伸模具改进方案

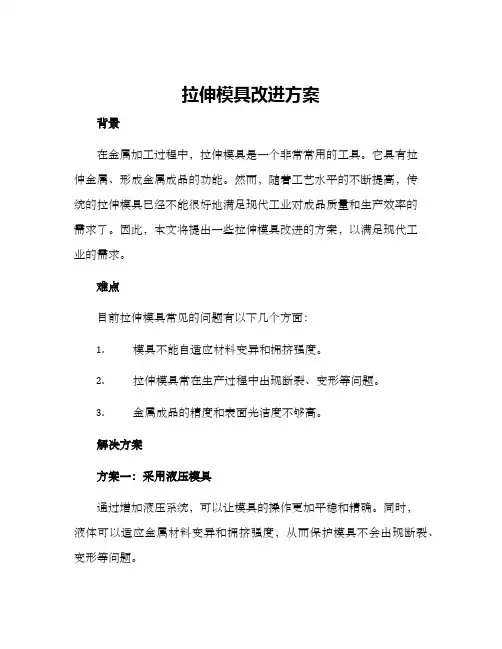

背景
在金属加工过程中,拉伸模具是一个非常常用的工具。

它具有拉
伸金属、形成金属成品的功能。

然而,随着工艺水平的不断提高,传
统的拉伸模具已经不能很好地满足现代工业对成品质量和生产效率的
需求了。

因此,本文将提出一些拉伸模具改进的方案,以满足现代工
业的需求。

难点
目前拉伸模具常见的问题有以下几个方面:
1.模具不能自适应材料变异和拥挤强度。

2.拉伸模具常在生产过程中出现断裂、变形等问题。

3.金属成品的精度和表面光洁度不够高。

解决方案
方案一:采用液压模具
通过增加液压系统,可以让模具的操作更加平稳和精确。

同时,
液体可以适应金属材料变异和拥挤强度,从而保护模具不会出现断裂、变形等问题。

方案二:采用先进的材料
采用先进的材料可以有效地解决模具易断裂、变形等问题,并提高金属成品的精度和表面光洁度。

目前,钨钢、陶瓷等材料在拉伸模具制造中已经得到广泛应用。

方案三:设计模具结构
合理的模具结构可以减小金属的变形和缺陷,并且可以提高金属的成型效果和表面质量。

因此,在设计模具时应该考虑模具的几何结构、支撑方式,以及成型工艺等方面。

结论
为了解决传统拉伸模具存在的问题,应该采用改进的方案。

通过引入液压模具、采用先进的材料、设计合理的模具结构等方式,可以有效地解决模具易断裂、变形等问题,并提高金属成品的精度和表面光洁度。

在实践中,应该根据生产需要,灵活选择不同的改进方案,以满足现代工业的需求。

拉伸模的常有缺陷

拉伸模的常有缺陷
马到功成
(4)材料
① 拉伸强度不够。 ② 晶粒过大,容易产生壁部裂纹,故应减小材 料之晶粒。 ③ 变形极限不足,因此要换成r值大的材料。 ④ 增加板材厚度,进行试拉深。侧壁纵向裂纹 如果加工初期受到压缩变形,加工后期受到拉 伸变形,可能产生纵裂纹。
马到功成
消除方法
如果超过变形极限,就需要换成更高级 的材料,另外,还要增加板材厚度。
马到功成
分析
方筒拉深的直边部和角部变形不均匀, 随着拉深的进行,板厚只在角部增加, 从而研磨了的压边圈,压边力集中于角 部,同时,也促进了加工硬化,
马到功成
为此,弯曲和变直中所需要的力就增大,拉深 载荷集中于角部,这种拉深的行程载荷曲线载 荷峰值出现两次。 第一峰值与拉深破裂相对 应,第二峰值与壁破裂相对应。就平均载荷而 言,第一峰值最高,就角部来说,在加工后期 由于拉深载荷明显地向角部集中,在第二峰值 就往往出现壁破裂。与碳素钢板(软钢板)相 比较,18—8系列不锈钢由于加工硬化严重,容 易发生壁破裂。即使拉深象圆筒那样的均匀的 产品,往往也会发生壁破裂。
马到功成
⑤ 模具安装不良。 该缺陷是由模具安装不良, 上下模不对中所造成的。近来,几乎所有的模 具都备有导向装置,由于模具不对中产生的故 障已很少见。 ⑥ 缓冲销的长短不齐。 缓冲销在使用过程中, 由于出现压弯,冲击伤痕等,往往变得长短不 一,拉深过程中,缓冲销长的部分,由于受到 集中载荷而破裂。为了对缓冲销的长短不一进 行检查,在模具调整阶段,用手来回摇销,长 销由于集中承受压边圈的重量,而变得很重, 这是很容易理解的
马到功成
b 压边力小。 当压边力小时,毛坯表面就会起 皱,该折皱通过凹模圆角半径(rd)时,往往会 破裂。因此,这种场合,折皱和破裂就混为一体。 当用加工硬化程度高的不锈钢板进行方筒深拉深 时,有一光亮部分,在靠近rd处产生折皱。该折 皱就是产生破裂的原因,rd部分如果破裂,首先 要提高压边力,消除折皱,这是头等重要的事情。 决不要增大rd或者降低压边力。 光亮部分是由于 坯料厚度增加,承受集中载荷所致,因此,在提 高压边力的同时,把模具间的接触点到刮目相看 平,消除材料增厚的部分;如呈分布载荷,则可 消除凸缘面起皱,而使材料的流入变得容易。

简述拉伸工艺常见两种缺陷及克服措施。

简述拉伸工艺常见两种缺陷及克服措施。

拉伸工艺是一种常见的金属加工方法,通过对金属材料施加拉伸力,使其发生塑性变形,从而改变其形状和尺寸。

然而,在实际的拉伸工艺中,常常会出现一些缺陷,影响产品的质量和性能。

本文将就拉伸工艺常见的两种缺陷及克服措施进行深入探讨,以帮助读者更好地理解拉伸工艺的重要性和挑战。

一、拉伸工艺常见的两种缺陷1. 表面裂纹拉伸工艺中,金属材料容易出现表面裂纹,这主要是由于拉伸过程中材料受到过大的应力而产生的。

表面裂纹不仅影响产品的外观美观,还会降低产品的强度和韧性,严重影响产品的使用寿命和安全性。

2. 变形不均匀另一个常见的缺陷是拉伸材料的变形不均匀,即在拉伸过程中,材料的各个部分受到的拉伸程度不一致,导致最终产品出现尺寸不一致、变形不良的情况。

这不仅会增加生产成本,还会降低产品的精度和稳定性。

二、克服以上缺陷的措施1. 控制拉伸温度和速度为了减少金属材料的表面裂纹,可以通过控制拉伸过程中的温度和速度来减小内部应力分布,使得材料的变形更加均匀。

可以降低拉伸速度或增加拉伸温度,以减少内应力的积聚,从而降低表面裂纹的发生。

2. 使用适当的模具和模具设计为了克服材料变形不均匀的问题,可以通过精心设计和选择合适的模具来保证拉伸过程中材料受力均匀。

可以采用预拉伸等先进的模具技术,预先调整材料的内部结构,使得拉伸后的材料变形更加均匀。

三、个人观点和总结拉伸工艺作为一种常见的金属加工方法,对产品的质量和性能有着重要的影响。

面对拉伸工艺中常见的表面裂纹和变形不均匀等缺陷,我们可以通过控制拉伸温度和速度,使用适当的模具和模具设计等措施来克服。

我认为在实际生产中,需要更加注重工艺参数的控制和质量监控,以确保拉伸产品的质量和稳定性。

拉伸工艺的优化和改进对于提高产品质量和降低生产成本具有重要意义。

通过对拉伸工艺常见缺陷的深入了解和克服措施的研究,可以为金属加工行业的发展和进步提供有力支持。

以上就是本文对于拉伸工艺常见两种缺陷及克服措施的全面评估和讨论,希望能够对读者有所帮助。

拉深模缺陷

拉深模缺陷

一:壁破裂这种缺陷一般出现在方筒角部附近的侧壁,通常,出现在凹模圆角半径(rcd)附近。

在模具设计阶段,一般难以预料。

破裂形状如图1所示,即倒W字形,在其上方出现与拉深方向呈45°的交叉网格。

交叉网格象用划线针划过一样,当寻找壁破裂产生原因时,如不注意,往往不会看漏。

它是一种原因比较清楚而又少见的疵病。

方筒拉深,直边部和角部变形不均匀。

随着拉深的进行,板厚只在角部增加。

从而,研磨了的压边圈,压边力集中于角部,同时,也促进了加工硬化。

为此,弯曲和变直中所需要的力就增大,拉深载荷集中于角部,这种拉深的行程载荷曲线如图2所示,载荷峰值出现两次。

图1 方筒壁破裂图2 方筒拉深时,凸模行程与拉深载荷的关系第一峰值与拉深破裂相对应,第二峰值与壁破裂相对应。

就平均载荷而言,第一峰值最高。

就角部来说,在加工后期由于拉深载荷明显地向角部集中,在第二峰值就往往出现壁破裂。

与碳素钢板(软钢板)相比较,18—8系列不锈钢由于加工硬化严重,容易发生壁破裂。

即使拉深象圆筒那样的均匀的产品,往往也会发生壁破裂。

原因及消除方法(1)制品形状。

①拉深深度过深。

由于该缺陷是在深拉深时产生的,如将拉深深度降低即可解决。

但是必须按图纸尺寸要求进行拉深时,用其他方法解决的例子也很多。

②rd、rc过小。

由于该缺陷是在方筒角部半径(rc)过小时发生的,所以就应增大rc。

凹模圆角半径(rd)小而进行深拉深时,也有产生壁破裂的危险。

如果产生破裂,就要好好研磨(rd),将其加大。

(2)冲压条件。

①压边力过大。

只要不起皱,就可降低压边力。

如果起皱是引起破裂的原因,则降低压边力必须慎重。

如果在整个凸缘上发生薄薄的折皱,又还在破裂地方发亮,那就可能是由于缓冲销高度没有加工好,模具精度差,压力机精度低,压边圈的平行度不好及发生撞击等局部原因。

必须采取相应措施。

是否存在上述因素,可以通过撞击痕迹来加以判断,如果撞击痕迹正常,形状就整齐,如果不整齐,则表明某处一定有问题。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

拉伸模具定义拉伸模常见的问题壁破裂原因及消除方法侧壁纵向裂纹经验之谈成形工件的原材料方面、工件与模具之间、模具三方面分析材料选择拉伸类冷冲模表面处理毛坯尺寸的确定补充--------------------------------------------------拉伸模具:英文drawing dies。

应该是一种要求较高的模具,因为大部分都不是纯直拉伸模具,里面还有成型弯曲翻边冲裁等要求。

控制间隙和保持位置精度又要考虑材料的性质回弹和产品的形状以及拉伸的次数和深度等,间隙在机加工方面都留一定余量,间隙为0.9--1.2t 。

由模具工研磨装配,在使用时都是由维修工经验掌握。

拉伸的分类:按对材料的处理分变薄拉伸和变厚拉伸按操作的工序:一次拉伸和多次拉伸拉伸模常出现的问题:一、壁破裂这种缺陷一般出现在方筒角部附近的侧壁,通常,出现在凹模圆角半径(rcd)附近。

在模具设计阶段,一般难以预料。

即倒W字形,在其上方出现与拉深方向呈45°的交叉网格。

交叉网格象用划线针划过一样,当寻找壁破裂产生原因时,如不注意,往往会看漏。

它是一种原因比较清楚而又少见的疵病。

方筒拉深,直边部和角部变形不均匀。

随着拉深的进行,板厚只在角部增加。

从而,研磨了的压边圈,压边力集中于角部,同时,也促进了加工硬化。

为此,弯曲和变直中所需要的力就增大,拉深载荷集中于角部,这种拉深的行程载荷曲线载荷峰值出现两次。

第一峰值与拉深破裂相对应,第二峰值与壁破裂相对应。

就平均载荷而言,第一峰值最高。

就角部来说,在加工后期由于拉深载荷明显地向角部集中,在第二峰值就往往出现壁破裂。

与碳素钢板(软钢板)相比较,18—8系列不锈钢由于加工硬化严重,容易发生壁破裂。

即使拉深象圆筒那样的均匀的产品,往往也会发生谄屏选?原因及消除方法(1)制品形状。

①拉深深度过深。

由于该缺陷是在深拉深时产生的,如将拉深深度降低即可解决。

但是必须按图纸尺寸要求进行拉深时,用其他方法解决的例子也很多。

②rd、rc过小。

由于该缺陷是在方筒角部半径(rc)过小时发生的,所以就应增大rc。

凹模圆角半径(rd)小而进行深拉深时,也有产生壁破裂的危险。

如果产生破裂,就要好好研磨(rd),将其加大(2)冲压条件。

①压边力过大。

只要不起皱,就可降低压边力。

如果起皱是引起破裂的原因,则降低压边力必须慎重。

如果在整个凸缘上发生薄薄的折皱,又还在破裂地方发亮,那就可能是由于缓冲销高度没有加工好,模具精度差,压力机精度低,压边圈的平行度不好及发生撞击等局部原因。

必须采取相应措施。

是否存在上述因素,可以通过撞击痕迹来加以判断,如果撞击痕迹正常,形状就整齐,如果不整齐,则表明某处一定有问题。

②润滑不良。

加工油的选择非常重要。

区别润滑油是否合适的方法,是当将制品从模具内取出来时,如果制品温度高到不能用手触摸的程度,就必须重新考虑润滑油的选择和润滑方法。

在拉深过程中,最重要的因素之一是不能将润滑油的油膜破裂。

凸模侧壁温度上升而使材料软化,是引起故障的原因。

因此,在进行深拉深时,要尽量减少拉深引起的磨擦,另外,还需要同时考虑积极的冷却方案。

③毛坯形状不当。

根据经验,在试拉深阶段产生壁破裂时,只要改变毛坯形状,就可消除缺陷,这种实例非常多。

拉深方筒时,首先使用方形毛坯进行拉深,rd部位如果产生破裂,就对毛坯四角进行切角。

在此阶段,如果发生倒W字形破裂和网格疵病,则表示四角的切角量过大。

切角的形状,如拉深时凸缘四角产生凹口,只要切角量适当减小一些,就可消除,同时还可制止破裂。

④定位不良。

切角量即使合适,但如毛坯定位不正确,就会象切角过大那样,仍要产生破裂。

另外,当批量生产时,使用三点定位装置时,定位全凭操作者的手感,这时往往会产生壁破裂。

⑤缓冲销接触不良。

只要将缓冲销的长度作适当调整,缺陷即可消除。

(3)模具问题。

①模具表面粗糙和接触不良。

在研磨凹模面提高表面光洁度的同时,还要达到不形成集中载荷的配合状态。

②模具的平行度、垂直度误差。

进行深拉深时,由于模具的高度增加,所以凸模或凹模的垂直度、平行度就差,当接近下死点时,由于配合和间隙方面的变化,就成为破裂的原因。

因此,模具制作完毕之后,必须检查其平行度和垂直度。

③拉深筋的位置和形状不好。

削弱方筒拉深时角部的拉深筋的作用。

(4)材料①拉伸强度不够。

②晶粒过大,容易产生壁部裂纹,故应减小材料之晶粒。

③变形极限不足,因此要换成r值大的材料。

④增加板材厚度,进行试拉深。

二、侧壁纵向裂纹如果加工初期受到压缩变形,加工后期受到拉伸变形,可能产生纵裂纹。

(1)制品形状。

①拉深深度过大。

胀形超过极限而引起纵向裂纹;另外,在精整时,纵向或横向胀形若超过极限,也会引起破裂。

总之,破裂的直接原因,与胀形超限是一致的。

因此,超过变形极限而产生破裂,从形式上讲,就是拉深深度过深,如果降低拉深深度,成形条件就会变好。

②凹模圆角半径(rd)过小。

由于是胀形变形,如果超过材料所具有的变形极限,就会产生破裂。

因此,合理的rd既能防止凸缘部裂纹的产生,又能补充材料。

作为改善材料流入条件的方法之一,是增大凹模圆角半径(rd)。

增大rd虽然防止了破裂产生,但这时的rd比图纸尺寸大,为使rd达到图纸要求,应增加一道精整工序。

(2)冲压条件。

①压边力过大。

调整拉深力最基本的方法是调整压边力。

如果产生破裂,并且凸缘部位发亮,则是因为压边力过大。

因此,当有破裂危险时,可稍微降低压边力来观察制品的变化。

②凹模面润滑不足。

随着压边力的增加,润滑油油膜强度也应相应提高,使其尽量减少摩擦。

③毛坯形状不良。

如果毛坯越大,成形条件就会越来越坏。

因此,需将毛坯减小到最小限度。

即可接近下死点时,毛坯要越过拉深筋,然后进行试拉深。

(3)模具问题。

①拉深筋的形状和位置不对。

使用拉深筋虽然可以防止凸缘产生折皱,但其副作用是阻碍了材料的流入,因此,如果产生破裂的原因是材料流入阻力太大,那末,为了材料容易流入,就需要与毛坯形状一起综合分析拉深筋的位置和形状。

②加工不良。

如果模面加工不良,往往不能提高压边力。

因此,需要用砂轮磨光。

(4)材料。

如果超过变形极限,就需要换成更高级的材料,另外,还要增加板材厚度.经验之谈拉伸模不仅在设计阶段要求复杂,同时在试模阶段要求高。

难以一次试模成功,一些高手对此提出了许多经验之谈:一、成形工件的原材料方面、工件与模具之间、模具三方面分析。

1.被成形工件的原材料方面通过对原材料进行表面处理,如对原材料进行磷化、喷塑或其他表面处理,使被成形材料表面形成一层非金属模层,可以大大减轻或消除工件的拉伤,这种方法往往成本较高,并需要添加另外的生产设备和增加生产工序,尽管这种方法有时有些效果,实际生产中应用却很少。

2.工件与模具之间在模具与成形材料之间加一层PVC之类的薄膜,有时也可以解决工件的拉伤问题。

对于生产线通过机构可以达到连续供给薄膜,而对于周期生产的冲压设备,每生产一件工件需加一张薄膜,影响生产效率,此方法一般成本也很高,还会生产大量废料,对于小批量的大型工件的生产采用此种方法是可取的。

在一些成形负荷很小的场合,有时通过添加润滑油或加EP添加剂的润滑油就可以解决工件的拉伤问题。

3.模具方面通过改变模具凸、凹墨材料或对模具凸、凹模进行表面处理,使被成材料与凸、凹模这样接触副性质发生改变。

实践证明,这是解决拉伤问题经济而有效的方法,也是目前广泛采用的方法。

二、材料选择若被加工的选择材料是钢铁材料,无论采用何种模具钢或铸铁,在没有任何采用合适的表面处理情况下,一般都很难解决工件的拉伤问题。

拉伸用冷轧薄钢板主要有08Al、08、08F、10、15、20号钢,其中用量最大的是08号钢,分为沸腾钢和镇静钢,沸腾钢价格低,表面质量好,但偏析较严重,有“应变时效”倾向,不适用于对冲压性能要求高外观要求较严格的零件,镇静钢较好,性能均匀但价格较高,代表牌号为铝镇静钢08Al。

从模具凸、凹模材料入手解决工件的拉伤问题,可以采用硬质合金,一般情况下,由这种材料制作的凸、凹模抗拉伤性能很高,存在的问题是材料成本高,不易加工,对于较大型的模具,由于烧制大型硬质合金块较困难,即使烧制成功,加工过程也有可能出现开裂,成材率低,有些几乎难以成形。

此外硬脂合金性脆,搬运、安装使用过程中都要极其小心,稍有不慎就有可能出现崩块或开裂而报废。

另外由于硬质合金的组织结构是由硬质的碳化钨颗粒和软的粘结相钻所组成,硬质碳化钨颗粒的耐磨抗咬合性能很高,而钴相由于硬度很低,耐磨性较差,使用过程中钴相会优先磨损,使凸、凹模表面形成凹凸不平,如此生产出来的工件表面也会出现拉痕,此时需对模具凸、凹模表面进行研磨抛光后方可进行再生产。

对于奥氏体不锈钢工件,由于其面心立方结构也容易与钴相形成咬合而使工件的表面出现拉伤。

采用合适的铜基合金也可解决工件的拉伤问题,但铜基合金一般硬度较低,易出现磨损超差,在大批量生产的情况下,这种材料的性价比较低。

对于较大型的模具,如汽车覆盖件的成形模具,大量采用了合金铸铁,铸铁只能减轻工件的拉伤,无法消除拉伤问题,要彻底解决拉伤问题需辅以渗氮,镀硬铬等表面处理。

但如此制作的模具往往寿命较短,在使用一段时间后,如出现拉伤,又需修模并重新进行表面处理。

在模具材料方面,也有采用陶瓷制作模具凸、凹模并成功解决工件拉伤问题的报道。

由于其性脆,成本高,不可能大批量推广应用。

对于生产批量很小而形状简单的大型拉伸类模具,也有采用橡胶等高分子类材料制作模具凸、凹模的报道,此类模具不会拉伤工件表面,但实际应用很少。

三、拉伸类冷冲模表面处理通过对模具进行表面处理特别是对模具凸、凹模表面超硬化处理是解决工件表面拉伤问题经济有效的办法。

表面处理方法有多种,比较常用的有:镀层方面有镀硬铬、化学镀镍磷、刷镀特种合金等;化学热处理方面有各类渗氮、渗硼、渗硫等。

表面超硬化处理方面有化学气相沉积(CVD)、物理气相沉积(PVD)、物理化学气相沉积(PVD)、TD覆层处理。

电镀、化学镀、刷镀是通过电化学或化学反应的方法,在工件表面形成合金镀层,工艺不同,合金镀层性能各异。

就耐磨抗咬合用途,目前应用较多的是镀硬铬、化学镀镍磷、刷镀镍钨合金等。

对于成形负荷较轻或大型模具采用这些方法有时可以取得一定的效果。

这类表面处理存在的问题是一方面由于表面硬化层的硬度相对较低,容易出现磨损,而镀层一旦磨损,拉伤又会出现。

另一方面,镀层与基体材料机械结合,在负荷较大的场合,有时使用几次镀层酒会剥落,而镀层一旦剥落,其功效也就失去。

化学热处理是将工件放入含某种或某几种化学元素的介质中加热保温,通过工件与介质的物理化学作用,将这种或这几种元素渗入工件表面,然后以适当的方式冷却,从而改变了工件表面的成分和组织结构,并赋予工件不同的物理、化学和机械性能。
