单元机组集控运行期末试题
火电厂集控运行期末考试及答案
《火电厂集控运行》试卷（A）考试时间：100分钟考试方式：开卷学院班级姓名学号一、填空（共20分，每空1分）1、将静止状态的机组转变为运行状态的过程称为单元机组的启动，包括锅炉点火、升温升压，、，直到带至额定负荷的全过程。
2、在启动加热时，当汽缸内壁温度高于外壁时，内壁产生热应力；而外壁则产生热应力。
3、向锅炉上水是通过带有节流装置的进行的，可以防止给水主调节阀的磨损，易于控制。
4、点火前必须对轻重油、天然气、雾化蒸汽和空气管道进行，清除可能残存的可燃物，防止点火时发生爆燃。
5、对于大容量汽轮机，在减负荷过程中，由于汽缸与转子的质面比相差比较悬殊，导致出现较大的胀差。
（正、负）6、机炉调节特性间的差别造成了在调节负荷的瞬间不平衡引起的蒸汽压力的变化，影响机组的稳定运行。
7、汽包正常水位的标准线一般是定在汽包中心线以下处。
8、改变烟气量常用的方法有:、、。
9、当机组负荷变化不大时，配有中间储仓式制粉系统的煤粉炉，改变给粉机的就可以达到调节燃料量的目的。
10、在汽轮机运行中，调节级汽室压力和各抽汽段压力通称为。
11、发电机有功功率的调整是通过调节汽轮机的，无功功率调整根据功率因数表或者无功表及电压表的指示，改变进行。
第1页共9页12、人6（3是指, MFT是指。
13、FCB动作后，汽包水位急剧下降，应密切监视炉水泵差压的变化，防止炉水泵发生。
14、发电机过负荷时，应降低，减少定子电流，如果过负荷时间太长，应解列发电机。
二、判断题（正确的打J,错误的打义，本题共20分，每小题2分）1、大容量机组的给水泵均装有前置泵，其目的是为了增加液体在给水泵进口的压力，以防止汽蚀。
（）2、电动机的绝缘等级，表示电动机绕组的绝缘材料和导线所能耐受温度极限的等级，如E级绝缘其允许最高温度为120 ℃。
（）3、当变压器轻瓦斯动作报警后，应立即将重瓦斯保护退出。
（）4、密封油系统的投运可以在汽轮机盘车启动后进行。
（）5、滑参数停机时，金属温度下降速度不要超过100℃/min。
单元机组运行总复习题.doc
1、单元机组集控运行定义、运行内容、现代电厂对集控运行人员素质要求？答：定义：单元机组运行中将机炉电的主机、相关辅机、相关系统的各个运行参数及各种控制手段集中在一个控制室内，使得对单元机组的运行操作、控制和监视可以在一个控制系统内进行，此种运行方式称为单元机组集控运行。
单元机组集控运行的内容a、对机组实现各种方式的启动b、对机组实现各种方式的停运c、在机组正常运行吋，对设备运行情况进行监视、控制、维护以及对有关参数进行调整。
d、在机组出现异常情况或出现事故时进行及时处理。
运行人员素质要求：1）技术素质：熟练裳握单元机组机、炉、电、控主辅设备工作原理，各系统连接组成，各模拟量和开关量的调节控制规律，运行规程。
2）身体素质：具备良好的身体状况和充沛的精力。
3）心理素质：在认知能力、人格特质、心理健康三方面有优良的综合素养。
a、认知能力：观察力、操作能力、注意力、记忆力、数量分析能力、逻辑综合判断能力。
b、人格特质：合群性、决断性、自律性、情绪稳定性、风险处理能力、成就愿望。
c、心理健康：躯体化、强迫症状、人际关系敏感、抑郁、焦虑、偏执、敌对、精神病性。
2、为了避免三热问题的影响，对锅炉上水要求？答：限制上水温度和上水速度。
规定冷态启动时，锅炉上水温度不大于90-100度，热态启动上水水温与汽包壁温差不大于40度；上水时间冬季不少于4h,夏季不少于2h。
注意：要求锅炉上水温度必须比汽包材料性能所规定的FATT （脆性转变温度）高33度以上。
3、单元机组集控运行的控制对象？答：锅炉及燃料供应系统、给水除氧系统、汽伦机及其冷却系统、抽汽回热加热系统、凝结水系统、润滑油系统、发电机•变压器组系统、高低压厂用电及直流电源系统等4、汽缸、法兰、转子在启停过程中受热应力情况？答：启动过程中汽缸内壁、法兰内壁、转子表面受到压缩应力，汽缸外壁、法兰外壁、转子中心受到拉伸应力。
在停机过程中反之。
5、正、负差胀出现情况？答：正胀差：冷态启动；负胀差：停运、热态启动、甩负荷。

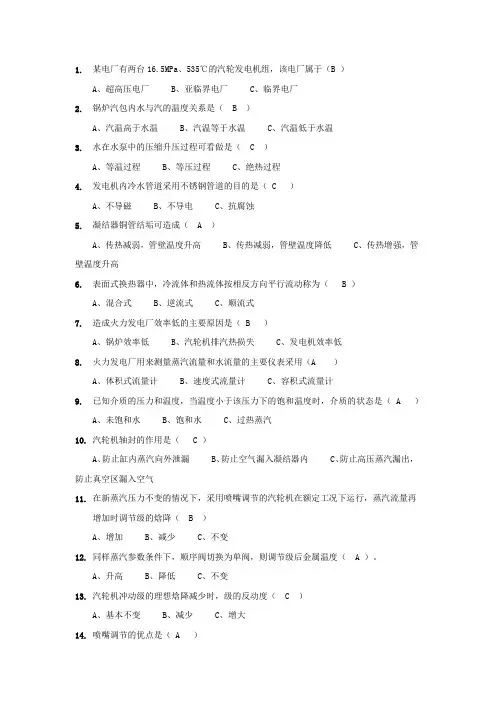

国开《单元机组集控运行》综合练习题二(选择题)辅导资料
1.某电厂有两台16.5MPa、535℃的汽轮发电机组，该电厂属于（B ）A、超高压电厂B、亚临界电厂C、临界电厂2.锅炉汽包内水与汽的温度关系是（ B ）A、汽温高于水温B、汽温等于水温C、汽温低于水温3.水在水泵中的压缩升压过程可看做是（ C ）A、等温过程B、等压过程C、绝热过程4.发电机内冷水管道采用不锈钢管道的目的是（ C ）A、不导磁B、不导电C、抗腐蚀5.凝结器铜管结垢可造成（ A ）A、传热减弱，管壁温度升高B、传热减弱，管壁温度降低C、传热增强，管壁温度升高6.表面式换热器中，冷流体和热流体按相反方向平行流动称为（ B ）A、混合式B、逆流式C、顺流式7.造成火力发电厂效率低的主要原因是（ B ）A、锅炉效率低B、汽轮机排汽热损失C、发电机效率低8.火力发电厂用来测量蒸汽流量和水流量的主要仪表采用（A ）A、体积式流量计B、速度式流量计C、容积式流量计9.已知介质的压力和温度，当温度小于该压力下的饱和温度时，介质的状态是（ A ）A、未饱和水B、饱和水C、过热蒸汽10.汽轮机轴封的作用是（ C ）A、防止缸内蒸汽向外泄漏B、防止空气漏入凝结器内C、防止高压蒸汽漏出，防止真空区漏入空气11.在新蒸汽压力不变的情况下，采用喷嘴调节的汽轮机在额定工况下运行，蒸汽流量再增加时调节级的焓降（ B ）A、增加B、减少C、不变12.同样蒸汽参数条件下，顺序阀切换为单阀，则调节级后金属温度（ A ）。
A、升高B、降低C、不变13.汽轮机冲动级的理想焓降减少时，级的反动度（ C ）A、基本不变B、减少C、增大14.喷嘴调节的优点是（ A ）A、低负荷时节流损失小，效率高B、负荷变化时，高压部分蒸汽温度变化小，所在区域热应力小C、对负荷变动的适应性好15.喷嘴调节凝汽式汽轮机调节级危险工况发生在（ B ）A、开始冲转时B、第一级调速汽门全开而第二级调速汽门未开时C、最大负荷时16.汽轮机启动、停止、变工况时，在金属内部引起的温差与（ C ）成正比A、金属部件的厚度B、金属的温度C、蒸汽和金属间的传热量17.热电偶的测量范围与其（ C ）有关A、长度B、直径C、材质18.在机组启停过程中，汽缸的绝对膨胀值突然增大或突然减小时，说明（ C ）A、汽温变化大B、负荷变化大C、滑销系统卡涩19.功率因数是（ A ）A、有功与视在功率的比值B、无功与视在功率的比值C、无功与有功的比值20.当汽轮机工况变化时，推力轴承的受力瓦块是（ C ）A、工作瓦块B、非工作瓦块C、工作瓦块和非工作瓦块都可能21.流体流动时引起能量损失的主要原因是（ C ）A、流体的压缩性B、流体的膨胀性C、流体的粘滞性22.凝结器真空上升到一定值时，因真空提高多发的电与循环水泵耗电之差最大时的真空称为（C ）A、绝对真空B、极限真空C、最佳真空23.反动式汽轮机的喷嘴装在（ B）上A、鼓形转子B、汽缸C、动叶片24.（ B）过程中，所有加入气体的热量全部用于增加气体的内能A、等压B、等容C、等温25.泵入口处的实际汽蚀余量称为（ A ）A、装置汽蚀余量B、允许汽蚀余量C、最小汽蚀余量26.连续性方程是（ A ）在流体力学中的具体表现形式A、质量守恒定律B、内摩擦定律C、能量守恒定律27.温度越高，应力越大，金属（ C ）现象越显著A、热疲劳B、化学腐蚀C、蠕变28.物体的热膨胀受到约束时，内部将产生（ A ）A、压应力B、拉应力C、弯应力29.采用中间再热的机组能使汽轮机（C ）A、热效率提高，排汽湿度增加B、热效率提高，冲动汽轮机容易C、热效率提高，排汽湿度降低30.汽机常用和重要的热力计算公式是（C ）A、理想气体的过程方程式B、连续方程式C、能量方程式31.对同一种流体来说，沸腾放热的放热系数比无物态变化时的对流放热系数（ B ）A、小B、大C、相等32.金属材料的蠕变断裂时间随工作温度的提高和工作应力的增加而（ B ）A、增加B、减小C、不变33.水泵倒转时，应立即（ B ）。

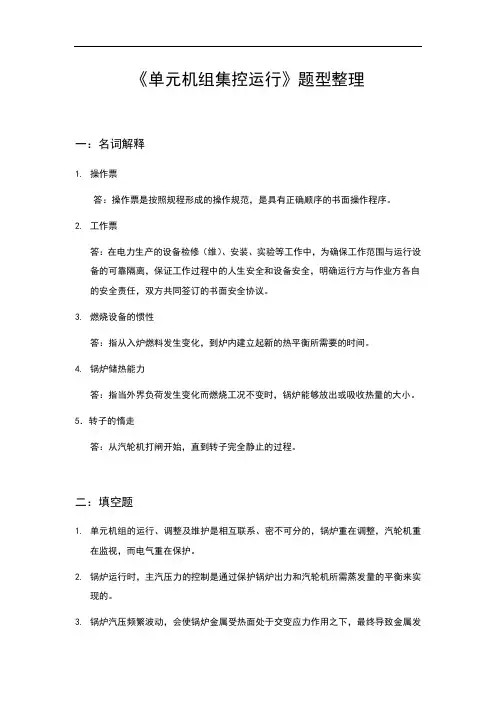

《单元机组集控运行》题型整理
《单元机组集控运行》题型整理一：名词解释1.操作票答：操作票是按照规程形成的操作规范，是具有正确顺序的书面操作程序。
2.工作票答：在电力生产的设备检修（维）、安装、实验等工作中，为确保工作范围与运行设备的可靠隔离，保证工作过程中的人生安全和设备安全，明确运行方与作业方各自的安全责任，双方共同签订的书面安全协议。
3.燃烧设备的惯性答：指从入炉燃料发生变化，到炉内建立起新的热平衡所需要的时间。
4.锅炉储热能力答：指当外界负荷发生变化而燃烧工况不变时，锅炉能够放出或吸收热量的大小。
5．转子的惰走答：从汽轮机打闸开始，直到转子完全静止的过程。
二：填空题1.单元机组的运行、调整及维护是相互联系、密不可分的，锅炉重在调整，汽轮机重在监视，而电气重在保护。
2.锅炉运行时，主汽压力的控制是通过保护锅炉出力和汽轮机所需蒸发量的平衡来实现的。
3.锅炉汽压频繁波动，会使锅炉金属受热面处于交变应力作用之下，最终导致金属发生疲劳而损坏。
4.按金属温度机组启动可分为冷态启动、稳态启动、热态启动、极热态启动。
5.汽轮机在运行中造成寿命损耗的工况，主要有启动、停机、负荷骤变、参数波动、稳定工况运行及机组快速减负荷。
6.电厂的锅炉实验项目主要包括：水压实验、漏风实验、连锁及保护实验、安全门实验。
三：简答题1.试述单元机组特点答：与非单元机组相比，单元机组具有以下优点：1)系统简单、投资少、操作方便、自动化程度高。
2)安全、稳定、可靠，有利于机、炉、电实现分散控制与集中管理的生产方式。
与非单元机组相比，单元机组具有以下缺点：1)响应外界负荷变化的速度较慢而且有较大的延迟，当本单元任意主要设备或主要辅助设备发生故障时，.本单元机组则需降负荷运行或被迫停运，此时相邻单元之间不能相互支援。
2.汽轮发电机组并网采用准同期法，机组准同期并网，应满足那些条件？答：①发电机电压与电网电压相等②发电机频率与电网频率相等。
③发电机电压相位角与电网电压相位角一致。
集控运行复习(本科)
绪论
单元机组的运行特点：
汽机方面： Ａ 胀差： • 启停及变工况时胀差大 Ｂ转子热弯曲： • 未冷却的转子易发生热弯曲 Ｃ叶片： • 易发生叶片损伤事故 Ｄ 热应力，热变形： • 变工况时，汽机部件温差大 热应力大（转子的热应力在各部件 中更为突出） Ｅ振动： • 国内大机组运行中的突出问题 Ｆ进水或进冷气造成设备损坏（大机组运行中的主要问题之一）
汽包控制热应力的措施 汽包热应力的控制实质上就是对汽包上下壁、内壁温差进行 控制。 a）严格按要求控制上水温度和上水速度。 b）在升、停炉过程中，严格控制升温或降温速度，一般升（降） 温速度不大于1.5℃/min。但在锅炉启动初期应采用更小的升温 速度，因为升压初期汽水饱和温度随压力的变化较大此期间更容 易产生较大的壁温差。 在升压或降压过程中，若发现汽包上下壁温差超过规定值（ 40℃），应减慢升（降）压速度。 c）升炉时，加强水冷壁下联箱的放水，通过适当放水，用热水替 换受热较少的水冷壁及不受热的联箱等部件内的冷水，促使各部 位温升均匀，有利于建立正常的水循环，减小汽包壁温差。 d）维持燃烧稳定和均匀。采用对称投油枪定期切换，或采用多油 枪少油量等方法使炉膛热负荷均匀，确保水循环正常。 e）尽量维持较高的给水温度。因为温度低的给水进入汽包，会使 下壁温度低，造成上下壁温差大。
停炉降压冷却过程 在停炉降压冷却过程中，也有很多因素使汽包上部壁温高、下部壁温 低。 a）在停炉过程中，水侧介质温度接近于饱和温度，而汽侧介质过热 而使温度高于饱和温度。而且汽包壁厚较大，加上表面有良好的保温层， 汽包具有较大的蓄热能力。由于汽包向周围介质散热很少，所以停炉过程 中汽包的冷却主要依靠水循环。当汽包内介质的压力及相应的饱和温度逐 渐降低时，汽包金属对工质放热，由于上部金属对蒸汽的放热系数小于下 部金属对水的放热系数，从而使上部温度高于下部温度。降压速度越快， 汽包下部温度下降越快，而上部壁温相对下降较慢，造成上下壁温差大。 b）在停炉过程中汽包水位下降，频繁地向汽包补入温度较低的水， 使上下壁温差进一步增大。 c）停炉过程中降压，同时又不断地大量补水维持汽包水位，造成上 下壁温差严重超标。 某电厂停炉过程中，汽包上下壁温都超过100℃，最大达130℃。

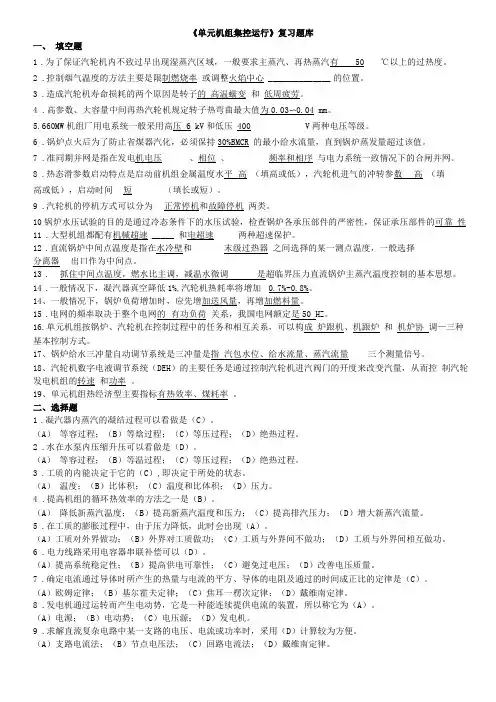

电厂集控运行复习题库
《单元机组集控运行》复习题库一、填空题1.为了保证汽轮机内不致过早出现湿蒸汽区域，一般要求主蒸汽、再热蒸汽有50 ℃以上的过热度。
2.控制烟气温度的方法主要是限制燃烧率或调整火焰中心 ______________ 的位置。
3.造成汽轮机寿命损耗的两个原因是转子的高温蠕变和低周疲劳。
4.高参数、大容量中间再热汽轮机规定转子热弯曲最大值为0.03〜0.04 mm。
5.660MW机组厂用电系统一般采用高压 6 kV和低压 400 V两种电压等级。
6.锅炉点火后为了防止省煤器汽化，必须保持30%BMCR 的最小给水流量，直到锅炉蒸发量超过该值。
7.准同期并网是指在发电机电压、相位、频率和相序与电力系统一致情况下的合闸并网。
8.热态滑参数启动特点是启动前机组金属温度水平高（填高或低），汽轮机进气的冲转参数高（填高或低），启动时间短（填长或短）。
9.汽轮机的停机方式可以分为正常停机和故障停机两类。
10锅炉水压试验的目的是通过冷态条件下的水压试验，检查锅炉各承压部件的严密性，保证承压部件的可靠性11.大型机组都配有机械超速 _____ 和电超速两种超速保护。
12.直流锅炉中间点温度是指在水冷壁和末级过热器之间选择的某一测点温度，一般选择分离器出口作为中间点。
13. 抓住中间点温度，燃水比主调，减温水微调是超临界压力直流锅炉主蒸汽温度控制的基本思想。
14.一般情况下，凝汽器真空降低1%,汽轮机热耗率将增加0.7%-0.8%。
14、一般情况下，锅炉负荷增加时，应先增加送风量，再增加燃料量。
15.电网的频率取决于整个电网的有功负荷关系，我国电网额定是50 HZ。
16.单元机组按锅炉、汽轮机在控制过程中的任务和相互关系，可以构成炉跟机、机跟炉和机炉协调—三种基本控制方式。
17、锅炉给水三冲量自动调节系统是三冲量是指汽包水位、给水流量、蒸汽流量三个测量信号。
18、汽轮机数字电液调节系统（DEH）的主要任务是通过控制汽轮机进汽阀门的开度来改变汽量，从而控制汽轮发电机组的转速和功率。
单元机组运行总复习题.doc
单元机组运行总复习题.doc1、单元机组集控运行定义、运行内容、现代电厂对集控运行人员素质要求？答：定义：单元机组运行中将机炉电的主机、相关辅机、相关系统的各个运行参数及各种控制手段集中在一个控制室内，使得对单元机组的运行操作、控制和监视可以在一个控制系统内进行，此种运行方式称为单元机组集控运行。
单元机组集控运行的内容a、对机组实现各种方式的启动b、对机组实现各种方式的停运c、在机组正常运行吋，对设备运行情况进行监视、控制、维护以及对有关参数进行调整。
d、在机组出现异常情况或出现事故时进行及时处理。
运行人员素质要求：1）技术素质：熟练裳握单元机组机、炉、电、控主辅设备工作原理，各系统连接组成，各模拟量和开关量的调节控制规律，运行规程。
2）身体素质：具备良好的身体状况和充沛的精力。
3）心理素质：在认知能力、人格特质、心理健康三方面有优良的综合素养。
a、认知能力：观察力、操作能力、注意力、记忆力、数量分析能力、逻辑综合判断能力。
b、人格特质：合群性、决断性、自律性、情绪稳定性、风险处理能力、成就愿望。
c、心理健康：躯体化、强迫症状、人际关系敏感、抑郁、焦虑、偏执、敌对、精神病性。
2、为了避免三热问题的影响，对锅炉上水要求？答：限制上水温度和上水速度。
规定冷态启动时，锅炉上水温度不大于90-100度，热态启动上水水温与汽包壁温差不大于40度；上水时间冬季不少于4h,夏季不少于2h。
注意：要求锅炉上水温度必须比汽包材料性能所规定的FATT （脆性转变温度）高33度以上。
3、单元机组集控运行的控制对象？答：锅炉及燃料供应系统、给水除氧系统、汽伦机及其冷却系统、抽汽回热加热系统、凝结水系统、润滑油系统、发电机?变压器组系统、高低压厂用电及直流电源系统等4、汽缸、法兰、转子在启停过程中受热应力情况？答：启动过程中汽缸内壁、法兰内壁、转子表面受到压缩应力，汽缸外壁、法兰外壁、转子中心受到拉伸应力。
在停机过程中反之。
国开《单元机组集控运行》综合练习题一(填空题)辅导资料
1.TSI汽轮机监测显示系统主要对汽机(振动)、(串轴)、(胀差)等起到监测显示作用。
2.按传热方式不同，回热加热器可分为(表面式)和(混合式)两种。
3.按汽机排汽凝结的方式不同，凝汽器可分成(混合式)和(表面式)两种。
4.备用冷油器的进口油门(关闭)，出口油门(开启)，冷却水入口门（关闭），出口门（开启）、油侧排空门开启，见油后关闭。
5.泵的汽蚀余量分为(有效汽蚀余量)、(必须汽蚀余量)。
6.泵的种类有（往复式）、（齿轮式）、（喷射式）和（离心式）等。
7.变压运行分为(纯变压运行)，(节流变压运行)，(复合变压运行)。
8.变压运行指维持汽轮机进汽阀门(全开)或在(某一开度)，锅炉汽温在(额定值)时，改变蒸汽(压力)，以适应机组变工况对(蒸汽流量)的要求。
9.表面式凝汽器主要由(外壳)、(水室端盖)、(管板)、以及(冷却水管)组成。
10.采用给水回热循环，减少了凝汽器的（冷源损失）。
11.真空泵的作用是不断的抽出凝汽器内（析出的不凝结）气体和漏入的空气，（维持）凝汽器的真空。
12.初压力越(高)，采用变压运行经济性越明显。
13.除氧器按运行方式不同可分为(定压运行)、(滑压运行)。
14.除氧器根据工作压力不同可分为(真空式)、(大气式)、(高压式)三种。
15.除氧器满水会引起(除氧器振动)，严重的能通过抽汽管道返回汽缸造成汽机(水冲击)。
16.除氧器水位高，可以通过(事故放水门)放水，除氧器水位低到规定值联跳(给水泵)。
17.除氧器为混合式加热器，单元制发电机组除氧器一般采用(滑压运行)。
18.除氧器在滑压运行时易出现(自生沸腾)和(返氧现象)。
19.除氧器在运行中，由于(机组负荷)、(蒸汽压力)、(进水温度)、(水位变化)都会影响除氧效果。
20.除氧器在运行中主要监视(压力)、(水位)、(温度)、(溶氧量)。
21.大机组的高压加热器因故不能投入运行时，机组应相应(降低)出力。
22.大容量机组润滑油供油温度一般维持在(45)℃运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8蒸汽初压力升高时，汽轮机__________级会过负荷，其中__________级最为严重
9甩负荷时最大的热应力产生在甩负荷后____________分钟
10当汽缸的上下温差过大时，会出现_________，因此一般控制上、下部分温差不大于______℃
二、名词解释
1负差胀
2中压缸启动
3过热度的跨级利用
4可调式汽封（布莱登）
5运行可靠性
6额定参数停机
7真空阀
8滑压调节
9滑参数启动
10少气无功方式
三、问答
1全面论述汽轮机寿命损耗的影响因素
2绘出转子惰走曲线，并解释
3为什么停机时对于蒸汽参数变化速度的控制比启动还重要
4简述汽轮机组的经济性指标
5试述暖机的意义
山东大学
二〇一七年单元机组集控运行期末试题
一、填空
1超临界汽轮机运行时容易产生_来自__________和____________
2对于汽轮机部件，金属材料的脆性转变温度越____________越安全，通过摩擦检查可以增加汽轮机____________
3汽轮机低负荷运行时，有可能出现____________和____________
6为什么汽压缸采用多层缸
7试述事故处理的原则
8亚临界机组如何选择启动参数
9阐述超临界机组实施冷却的几种方法
10试述影响机组胀差的因素
四、看图题(没图,图一般会从书上启动曲线上选取)
1属于什么启动
2为什么进行摩擦检查？检查转速多少？
3冲转参数是多少？
4启动期间暖机的次数及每次暖机的时间
5估计转子临界转速所在的转速区间
4机组冷态启动时，转子表面产生的热应力为____________应力，气缸内表面产生的热应力为____________应力
5提高主蒸汽温度，可以提高机组的循环热效率，但是却受到____________的限制，因此还可以采用____________
6汽轮机停机惰性阶段，高压缸为_______差胀，中压缸可能为_______原因为____________
6总启动时间
