新平法识图与钢筋计算三章柱课后习题和答案
(完整word版)《新平法识图和钢筋计算》练习题和答案
《新平法识图与钢筋计算》第一版勘误表练习题答案第二章第五节一、单选题1、当图纸标有：KL7（3）300х700 GY500х250表示？（ D ）A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高2502、架立钢筋同支座负筋的搭接长度为：（ C ）A、15dB、12dC、150D、2503、一级抗震框架梁箍筋加密区判断条件是（ B ）A、1.5Hb（梁高）、500mm取大值B、2Hb（梁高）、500mm取大值C、1200mmD、1500mm4、梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（ B ）A、1/5Ln+锚固B、1/4Ln+锚固C、1/3Ln+锚固D、其他值5、当图纸标有：JZL1（2A）表示？（ A ）A、1号井字梁，两跨一端带悬挑B、1号井字梁，两跨两端带悬挑C、1号剪支梁，两跨一端带悬挑 B、1号剪支梁，两跨两端带悬挑6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是（ A ）A、15dB、12dC、梁高-保护层D、梁高-保护层х27、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（ A ）A、当梁高≤350时为6mm，梁高＞350mm时为8mmB、当梁高≤450时为6mm，梁高＞450mm时为8mmC、当梁宽≤350时为6mm，梁宽＞350mm时为8mmD、当梁宽≤450时为6mm，梁宽＞450mm时为8mm8、纯悬挑梁下部带肋钢筋伸入支座长度为（ A ）A、15dB、12dC、LaeD、支座宽9、悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为（ D ）A、L（悬挑梁净长）-保护层B、0.85хL（悬挑梁净长）C、0.8хL（悬挑梁净长）D、0.75хL（悬挑梁净长）10、当梁上部纵筋多余一排时，用什么符号将各排钢筋自上而下分开（A ）A、/B、；C、*D、+11、梁中同排纵筋直径有两种时，用什么符号将两种纵筋相连，标注时将角部纵筋写在前面（D ）A、/B、；C、*D、+12、梁高≤800时，吊筋弯起角度为（ C ）A、60B、30C、45二、多选题1、梁的平面标注包括集中标注和原位标注，集中标注有五项必注值是：（ ABC ）A、梁编号、截面尺寸B、梁上部通长筋、箍筋C、梁侧面纵向钢筋D、梁顶面标高高差2、框架梁上部纵筋包括哪些？（ A BC ）A、上部通长筋B、支座负筋C、架立筋D、腰筋3、框架梁的支座负筋延伸长度怎样规定的（ABD ）A、第一排端支座负筋从柱边开始延伸至Ln/3位置B、第二排端支座负筋从柱边开始延伸至Ln/4位置C、第二排端支座负筋从柱边开始延伸至Ln/5位置D、中间支座负筋延伸长度同端支座负筋4、楼层框架梁端部钢筋锚固长度判断分析正确的是（BD ）A、当Lae≤支座宽-保护层时可以直锚B、直锚长度为LaeC、当Lae＞支座宽-保护层时必须弯锚D、弯锚时锚固长度为：支座宽-保护层+15d5、下列关于支座两侧梁高不同的钢筋构造说法正确的是（BCD ）A、顶部有高差时，高跨上部纵筋伸至柱对边弯折15dB、顶部有高差时，低跨上部纵筋直锚入支座Lae（La）即可C、底部有高差时，低跨上部纵筋伸至柱对边弯折,弯折长度为15d+高差D、底部有高差时，高跨下部纵筋直锚入支座Lae（La）三、计算题1、如下图所示，一级抗震，混凝土等级C30，保护层厚度25，定尺长度=9000，绑扎搭接，求悬挑梁的钢筋长度。

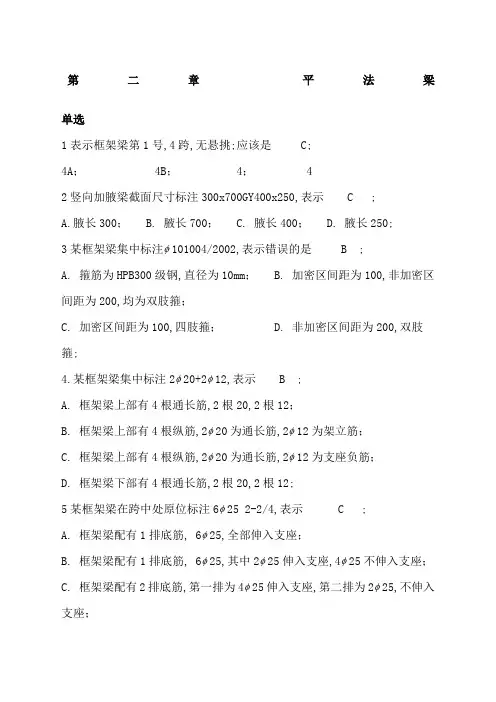

平法识图答案
第二章平法梁单选1表示框架梁第1号,4跨,无悬挑;应该是 C;4A； 4B； 4； 42竖向加腋梁截面尺寸标注300x700GY400x250,表示 C ;A.腋长300；B. 腋长700；C. 腋长400；D. 腋长250;3某框架梁集中标注φ101004/2002,表示错误的是 B ;A. 箍筋为HPB300级钢,直径为10mm；B. 加密区间距为100,非加密区间距为200,均为双肢箍；C. 加密区间距为100,四肢箍；D. 非加密区间距为200,双肢箍;4.某框架梁集中标注2φ20+2φ12,表示 B ;A. 框架梁上部有4根通长筋,2根20,2根12；B. 框架梁上部有4根纵筋,2φ20为通长筋,2φ12为架立筋；C. 框架梁上部有4根纵筋,2φ20为通长筋,2φ12为支座负筋；D. 框架梁下部有4根通长筋,2根20,2根12;5某框架梁在跨中处原位标注6φ25 2-2/4,表示 C ;A. 框架梁配有1排底筋, 6φ25,全部伸入支座；B. 框架梁配有1排底筋, 6φ25,其中2φ25伸入支座,4φ25不伸入支座；C. 框架梁配有2排底筋,第一排为4φ25伸入支座,第二排为2φ25,不伸入支座；D. 框架梁配有2排底筋,第一排为4φ25不伸入支座,第二排为2φ25,伸入支座;6 主、次梁交接处,应加设 C ,用以承担次梁传来的集中力;（A ）附加箍筋或弯起钢筋；B 附加箍筋或鸭筋；C 附加箍筋或吊筋；D 附加箍筋或浮筋;7 框架梁中间支座第一排非贯通筋的截断点应在距支座边不小于3/n l 处,其中n l 指 D ;A. 该跨梁两端轴线间的距离；B. 该跨梁两端柱子间的距离；C. 该跨梁的净距；D. 支座两边较大的净跨8 楼面框架梁,当通长筋直径与支座负筋直径一致时,若钢筋需要接长B ;A. 在距柱边n l /3范围内进行 ；B. 在跨中n l /3范围内进行连接；C. 在跨中n l /4范围内可以进行连接；D. 只能采用绑扎搭接接长9抗震楼面框架梁,当纵向钢筋在端支座的锚固采用直锚时,其在端柱内的水平直锚长度不应少于 D ;A. aE l ；B. abE l ； ； D )55.0max (,d h l c aE +≥≥;10 图集11G101-1规定,当梁腹板高度≥ D 须配置梁侧构造钢筋,其规格与根数应符合规范规定;； B. 300mm ； C. 350mm ； D. 450mm;11 三级抗震楼面框架梁,截面尺寸为300x400,则箍筋加密区长度为 D ; ； B. 400； C. 500；12 非抗震框架梁的箍筋加密区判断条件为 DA、梁高、500mm取大值B、2Hb梁高、500mm取大值C、500mmD、一般不设加密区13 梁高≥800时,吊筋弯起角度为 AA、60B、30C、45 D1514 KL2的净跨长为7200mm,梁截面尺寸为300700,箍筋的集中标注为10100/2002 一级抗震,求箍筋的非加密区长度 AA、4400B、4300C、4200 D280015 梁高≤800时,吊筋弯起角度为 CA、60B、30C、4516 梁有侧面钢筋时需要设置拉筋,当设计没有给出拉筋直径时如何判断CA、当梁高≤350时为6mm,梁高＞350mm时为8mmB、当梁高≤450时为6mm,梁高＞450mm时为8mmC、当梁宽≤350时为6mm,梁宽＞350mm时为8mmD、当梁宽≤450时为6mm,梁宽＞450mm时为8mm17纯悬挑梁下部带肋钢筋伸入支座长度为 AA、15dB、12dC、LaeD、支座宽18、图集11G101-1中的h b是指 A ;A、梁截面高度 C、基础高度B、柱截面宽度 D、梁跨度19 框架梁平法施工图中集中标注内容的选注值为 B ;A．梁编号 B．梁顶面标高高差 C．梁箍筋 D．梁截面尺寸20下列关于梁、柱平法施工图制图规则的论述中正确的是 D ; A．梁采用平面注写方式时,集中标注取值优先;B．梁原位标注的支座上部纵筋是指该部位不含通长筋在内的所有纵筋; C．梁集中标注中受扭钢筋用G打头表示;D．梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成;21 架立钢筋同支座负筋的搭接长度为： CA、15dB、12dC、150D、25022 梁下部不伸入支座钢筋在什么位置断开 DA、距支座边B、距支座边C、距支座边D、距支座边多选1 框架梁上部纵筋包括哪些 ABCA、上部通长筋B、支座负筋C、架立筋D、腰筋2 框架梁的支座负筋延伸长度怎样规定的 ABA、第一排端支座负筋从柱边开始延伸至Ln/3位置B、第二排端支座负筋从柱边开始延伸至Ln/4位置C、第二排端支座负筋从柱边开始延伸至Ln/5位置D、中间支座负筋延伸长度同端支座负筋3 梁的平面注写包括集中标注和原位标注,集中标注有五项必注值是ABCA、梁编号、截面尺寸B、梁上部通长筋、箍筋C、梁侧面纵向钢筋D、梁顶面标高高差4 梁的原位标注包括 ABCDA．左支座上部纵筋的原位标注 B.右支座上部纵筋的原位标注C 上部跨中的原位标注 D．下部纵筋的原位标注判断1.φ10100/2004表示箍筋为一级钢,直径为10,加密区间为100,非加密区为200,均为四肢箍;√2. KL85A表示第8号框架梁,5跨,一端有悬挑√3.悬挑梁下部纵筋锚入支座15d √4.梁悬挑端截面尺寸的原位标注为：300×700/500 表示悬挑端梁宽300,梁根的截面高度为500,梁端的截面高度为700. ×5非框架梁的编号是L √6当梁顶比板顶低的时候,注写“负标高高差”√7.非抗震框架梁一般不设加密区√8平面标注包括集中标注与原位标注,集中标注表达梁的通用数值,原位标注表达梁的特殊数值;当集中标注中的某项数值不适用于梁的某部位时,则将该项数值原位标注,施工时原位标注取值优先√10梁的平面注写包括集中标注和原位标注,集中标注表达梁的通用数值,原位标注表达梁的特殊数值√11 梁腹板高度hw≥450时,须在梁中配置纵向构造筋√12 梁集中标注中的表示梁顶面比楼板顶面低单位：m√13梁吊筋弯起角度有30°、45°和60°×14当某跨梁原位标注的箍筋规格或间距与集中标注不同的时候,以集中标注的数值为准×15 当梁上部纵筋和下部纵筋均为通长筋时,用分号“；”将上部与下部纵筋分开√55516梁集中标注中,当同排纵筋有两种直径时,用“+”将两种直径的纵筋相连√17非框架梁与框架梁的区别为,框架梁以框架柱或剪力墙为支座,非框架梁以梁为支座√二、KL1在2轴线上的中间支座右边有原位标注,支座左边没有原位标注;求该处的支座负筋的长度;第三章平法柱单选1 无地下室抗震框架柱柱根箍筋加密区范围是 CA、500B、700C、Hn/3D、Hn/62 下柱钢筋比上柱钢筋多时,下柱比上柱多出的钢筋如何构造 CA、到节点底向上伸入一个锚固长度B、伸至节点顶弯折15dC、到节点底向上伸入一个laD、到节点底向上伸入一个长度3 抗震中柱顶层节点构造,当不能直锚时需要伸到节点顶后弯折,其弯折长度为 AA、15dB、12dC、150D、2504 某抗震框架三层柱截面尺寸300×600mm,柱净高 ,该柱在楼面以上的箍筋加密区高度 C ;A、400mmB、500mmC、600mmD、700 mm5 某抗震框架柱如图所示,柱截面尺寸300×500,该柱在嵌固部位的箍筋加密区高度 C ;A、500B、1000C、1500D、20006 抗震框架柱的纵筋在如采用绑扎搭接,则相邻接头应 { 错开BA.l； B. lE l； C. lE l； D. 500mm;lE7 剪力墙上柱,其纵筋伸入墙内最小锚固长度为 ;A.l； B. aE l； C. aE l； D. aE l;aE8 抗震框架边柱顶部的外侧纵筋采用不少于65%的纵筋锚入梁内的连接方式时,该65%的纵筋的锚固长度自梁底算起不少于 ;A.l； B. aE l；aE l； D. aE laE9下列关于柱平法施工图制图规则论述中错误的是C ;A．柱平法施工图系在柱平面布置图上采用列表注写方式或截面注写方式;B．柱平法施工图中应按规定注明各结构层的楼面标高、结构层高及相应的结构层号;C．注写各段柱的起止标高,自柱根部往上以变截面位置为界分段注写,截面未变但配筋改变处无须分界;D．柱编号由类型代号和序号组成多选1 柱箍筋加密范围包括 ABCDA、节点范围B、底层刚性地面上下500mmC、基础顶面嵌固部位向上1/3HnD、搭接范围2 两个柱编成统一编号必须相同的条件是 ABDA、柱的总高相同B、分段截面尺寸相同C、截面和轴线的位置关系相同D、配筋相同3 柱在楼面处节点上下非连接区的判断条件是 ABCA、500B、1/6HnC、Hc柱截面长边尺寸D、1/3Hn判断1当圆柱采用螺旋箍筋时,需在箍筋前加“L”√2抗震框架柱纵筋的断点位置,底层在距基础顶面≥Hn/3处,其他层断点位置距楼面的高度为≥MaxHn/3,500mm,柱截面最大宽度×3 如果柱下层钢筋在变截面处弯折,上层采用插筋构造,插筋伸入下层,从梁顶处开始计算×4 顶层柱分为角柱、边柱和中柱√5柱纵筋的连接方式有绑扎搭接、机械连接和焊接连接√6 柱净高与柱截面长边尺寸或圆柱直径形成Hn/hc≤4的短柱,其箍筋沿柱全高加密√7 抗震框架柱变截面绑扎连接的非连接区为距楼面≥MaxHn/6,500,柱截面较大宽度√8 当柱纵筋采用搭接设置时,应在柱纵筋搭接范围内均按≤5dd为搭接钢筋较小直径及≤100的间距加密箍筋√9 图集11G101-1中所注的h c是指矩形柱的截面长边尺寸, H N是指柱所在楼层的结构层标高; ×10柱纵向钢筋连接接头不必相互错开,只需满足在同一截面的接头面积百分率不超过50%即可; ×11抗震框架柱中柱的顶部纵筋均应锚入顶层梁中后水平弯折12d锚固12 抗震框架柱中纵筋采用搭接时,搭接长度范围内箍筋也应加密;√13抗震框架柱中,确定框架柱箍筋肢数时要满足对柱纵筋“隔一拉一”的要求√14抗震框架柱纵筋的断点位置,底层在距基础顶面≥Hn/3处,其他层断点位置距楼面的高度为≥MaxHn/3,500mm,柱截面最大宽度×填空题1 在抗震框架柱中,纵筋的接头位置应相互错开 ,在同一截面的纵筋接头的百分率不得超过 50% ;2 已知某框架抗震设防等级为三级,当框架柱截面为750×700,柱净高H n =3600时,柱在楼面以上、梁底以下部位的箍筋加密区高度不小于750 mm;3 在框架柱的平法图中,复合箍筋的肢数注写为m╳n时,m表示纵向向肢数,n表示横向向肢数;4 抗震框架柱中柱柱顶纵向钢筋可以直锚时,直锚长度不少于 ;5某圆柱箍筋为L10100/200表示箍筋采用钢筋等级为一级的螺旋箍筋,直径为 10 mm,加密区间距 100 mm,非加密区间距为200 mm;6 柱平面施工图在柱平面布置图上采用列表注写方式截面注定方式;8、QZ表示剪力墙上柱、LZ表示梁上柱、 XZ表示芯柱KZZ表示框支柱、KZ表示框架柱;9 抗震 KZ中纵向钢筋采用焊接连接时,相邻纵向钢筋连接接头相互错开,而且之间的距离需要大于等于35d 和 ;简答题一．说明以下构件平法施工图平面注写的参数含义一号框架柱截面尺寸宽为650高为600,配置角筋22根直径为20毫米的三级钢,箍筋直径为10毫米加密区间距为100非加密区间距为200的一级钢;二、已知某框架柱列表注写如下,按列表注写的内容画出柱截面配筋图,并标注尺寸计算题一、一层以上各楼层的框架柱箍筋根数计算二、 地下室柱纵筋的计算平法钢筋计算一般流程单选1纵向受拉钢筋非抗震锚固长度任何情况下不得小于多少 DA 、250mmB 、350mmC 、400mmD 、200mm2 当钢筋在混凝土施工过程中易受扰动时,其锚固长度应乘以修正系数 3纵向钢筋搭接接头面积百分率为25%,其搭接长度修正系数为 4 a aE l l ,分别代表什么 C ;A.受拉钢筋抗震基本锚固长度；受拉钢筋非抗震基本锚固长度B.受拉钢筋抗震锚固长度修正系数；受拉钢筋非抗震锚固长度修正系数；C.受拉钢筋抗震锚固长度；受拉钢筋非抗震锚固长度；D.受拉钢筋抗震绑扎搭接长度；受拉钢筋非抗震绑扎搭接长度 5 a 是受拉钢筋B ;A 抗震锚固长度修正系数； B.锚固长度修正系数；C.锚固钢筋外形系数；D. 搭接长度修正系数6 l lE l l ,分别代表什么 A ;A.受拉钢筋抗震基本锚固长度；受拉钢筋非抗震基本锚固长度B.受拉钢筋抗震锚固长度修正系数；受拉钢筋非抗震锚固长度修正系数；C.受拉钢筋抗震锚固长度；受拉钢筋非抗震锚固长度；D.受拉钢筋抗震绑扎搭接长度；受拉钢筋非抗震绑扎搭接长度 7纵向受拉钢筋非抗震绑扎搭接长度任何情况下不得小于多少DA、250mmB、300mmC、400mmD、200mm多选l大小选择的因素有ABC1影响受拉钢筋抗震基本锚固长度abEA、抗震等级B、混凝土强度C、钢筋种类及直径D、保护层厚度判断1.抗震设防烈度为6度及以上地区,必须进行抗震设计√2 混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离√3 LaE是弯锚长度标准×4 在任何情况下,受拉钢筋的锚固长度不得小于350mm×简答在平法钢筋计算之前,必须准备好的基础数据有哪些抗震等级、抗震设防烈度、混凝土强度等级、各类构件的保护层厚度、各类构件钢筋的类型、各类构件的钢筋锚固长度和搭接长度、分布钢筋的直径和间距平法板单选1关于楼板配筋错误的是DA、楼板的配筋有‘单向板’和‘双向板’两种B、单向板在一个方向上布置‘主筋’,而在另一个方向上配置‘分布筋’C、双向板在两个互相垂直的方向上都布置‘主筋’D、双层布筋就是在板的下部布置贯通纵筋,在板周边布置‘扣筋’2 下列板块编号错误的是CA、楼板板LBB、屋面板WBC、悬挑板XTBD、悬挑板XB3板的集中标注为：LB1 h=100B:X&YΦ10150T:X&YΦ12250同时该跨Y方向原位标注的上部支座非贯通纵筋为⑤ΦBA、Φ10150B、Φ12125C、Φ12250D、Φ102504 计算图中2号扣筋的水平段长度DA、1800B、1400C、3200D、36005 计算图中④扣筋的水平段长度DA、1800B、1600C、3200D、50006在图中填空,支座负筋的总长度DA、2400B、1200C、2640D、26107 当板的端支座为梁时,板上部贯通纵筋在构造要求应伸至C的内侧,在弯直钩15dA、梁中线B、梁内侧角筋C、梁外侧角筋D、箍筋8 当板的端支座为剪力墙时,板上部贯通纵筋在构造要求应伸至B的内侧,在弯直钩15dA、墙中线B、墙身外侧水平分布筋C、墙身外侧垂直分布筋D、拉筋9 当板的端支座为剪力墙时,板负筋伸入支座内平直段长度为CA、5dB、墙厚/2C、墙厚-保护层-墙外侧竖向分布筋直径D、10 当板的端支座为梁时,板负筋伸入支座内平直段长度为 CA、5dB、墙厚/2C、梁宽-纵筋保护层-梁角筋直径D、11如图,与支座垂直的板下部贯通纵筋,伸入支座的长度为CA、5dB、支座宽/2C、max5d,支座宽/2D、12d12 悬挑板原位标注的内容是D,这些钢筋是垂直于梁墙的,是悬挑板的主要受力钢筋A 上部贯通纵筋B 、下部贯通纵筋C 、构造钢筋 D、上部非贯通纵筋13柱上板带暗梁箍筋加密区是自支座边缘向内 AA 、3hh为板厚B 、100C 、Lab D、250多选1 板内钢筋有ABCDA、受力筋B、负筋C、负筋分布筋D、温度筋2 板块集中标注的内容ABCDA、板块编号B、板厚C、贯通纵筋D、板面标高高差3板支座原位标注有CDA、板上部贯通纵筋B、板下部贯通纵筋C、板支座上部非贯通纵筋D、悬挑板上部受力钢筋3 扣筋分布筋根数的计算原则有ABDA、扣筋拐角处必须设置一根分布筋B、在扣筋的直段范围内按分布筋间距进行布筋C、板分布筋的直径和间距与扣筋的直径和间距一样D、当扣筋横跨梁墙支座时,在梁墙的宽度范围内不布置分布筋;4 悬挑板集中标注的内容有ACBA、板的编号B、板的厚度C、板的贯通纵筋和构造钢筋D、板的非贯通纵筋判断1.悬挑板都是单向板,布筋方向与悬挑方向垂直×2.板的上部非贯通纵筋又叫扣筋,扣筋下方需要布置分布筋给其做支撑√3板的支座是圈梁时,其上部支座负筋锚固长度为：支座宽-保护层-圈梁外侧角筋直径+15d,下部纵筋伸入支座5d且至少到圈梁中心线√4板的支座是梁、剪力墙时,其上部支座负筋锚固长度为La,下部纵筋深入支座5d且至少到梁、墙中心线×5 悬挑板的代号是XB √6板中间支座筋的支座为混凝土剪力墙、砌体墙或圈梁时,其构造不相同×7板钢筋标注分为集中标注和原位标注,集中标注的主要内容是板的贯通筋,原位标注主要是针对板的非贯通筋的√8 延伸悬挑板非贯通纵筋的覆盖延伸悬挑板一侧的延伸长度不做标注,其钢筋长度根据悬挑板的悬挑长度来决定×8 板带就是把无梁楼盖沿X方向平行切成若干条带子×填空题1 当板支座上部非贯通纵筋与贯通纵筋并存时,上部非贯通纵筋应结合已配置的同向贯通纵筋的直径和间距采用隔一布一方式配置;2 梁板式转换层的板,下部贯通纵筋在梁支座的直锚长度 La3 与支座同向的楼板下部贯通纵筋,第一根钢筋在距支座边 1/2板筋间距处开始设置1 柱帽的两种形式是单倾角和托板 ;2 两条相邻的柱上板带之间部分的板带,就称为跨中带 ;简答题一、解释LB2集中标注的信息2号楼面板计算题一板LB7的集中标注如图所示,板支座均为KL1 300X700,梁纵筋采用HRB335 直径为22mm的钢筋,梁纵筋保护层为30mm ,混凝土强度等级为C30,抗震等级为一级.1求X向板上部贯通纵筋的长度和根数2求X向板下部贯通纵筋的长度和根数平法剪力墙单选1 从抵抗水平地震作用力出发的剪力墙,其主要的受力钢筋是AA、水平分布筋B、纵向分布筋C、拉筋D、交叉斜筋2 剪力墙的保护层是针对A而言1 剪力墙平法施工图在平面布置图上采用列表注写方式,有以下哪几种表格 ABCA、剪力墙身表B、剪力墙柱表C、剪力墙梁表 D剪力墙表2 剪力墙墙身钢筋有几种 ABCDA、水平筋B、竖向筋C、拉筋D、洞口加强筋3 构造边缘构件包括哪几种ABCDA、构造边缘暗柱B、构造边缘端柱C、构造边缘翼墙D、构造边缘转角墙判断1.边框梁代号是BKL,它属于梁构件×2.暗柱的宽度等于墙的厚度,所以暗柱是隐藏在墙内看不见的√3.构造边缘构件要比约束边缘构件“强”一些,因而在抗震作用上也强一些×4.连梁是一种特殊的墙身,它是上下楼层窗门洞口之间的那部分水平的窗间墙√5.各排剪力墙墙身水平分布筋和竖向分布筋的直径和根数宜保持一致对填空1 剪力墙的构件组成：一墙指的是墙身 , 二柱指的是暗、端 ,三梁指的是连、暗、边框 ;2 剪力墙的主要作用是抵抗水平地震作用力 ;简答题1 为什么要在剪力墙墙肢边缘设置边缘构件,边缘构件的分类有哪些11、架立钢筋同支座负筋的搭接长度为 C ;A、15dB、12dC、150D、25012、梁箍筋信息标注为：10A12100/ 2006表示 C ;A、直径为12的一级钢,从梁端向跨内,间距100设置5道,其余间距为200,均为6支箍B、直径为12的一级钢,从梁端向跨内,间距100设置10道,其余间距为200,均为6支箍C、直径为12的一级钢,加密区间距100设置10道,其余间距为200,均为6支箍D、直径为12的一级钢,加密区间距100设置5道,其余间距为200,均为6支箍13、一单跨梁,支座为600×600的框架柱,轴线居中,梁跨长3500,箍筋为10A10100/200,箍筋加密区的根数和非加密区的根数分别为 C 根;A、20 4B、10 9C、20 5D、10 814、以下构件代号与构件名称对应错误的为 DA、LL——连梁B、AL——暗梁C、BKL——边框梁D、L——框架梁二、识图填空共30空,1分/空,共30分1、根据下图填空：1KL15是楼层框架梁, 三跨；2第一跨梁宽为 200 ,梁高为 500 ,梁箍筋为φ8100/200 ,箍筋肢数为双 ,上部通长筋为 4B25 ,下部通长筋为4B25,左支座处上部全部配筋为6B25,左支座处支座负筋为 2B25,在计算右端支座处的支座负筋长度时,应取第 1 跨的净跨长进行计算；3第二跨左端支座上部纵筋为6B25,分两排布置,下一排根数为2 ,在计算右端支座处的下排支座负筋长度时,应取第3 跨的净跨长的 1/4 进行计算;根据图一,计算1~4小题;注：1、在计算过程中作如下假设：LaE=34d,c=30mm;2、图中第1、2柱子的截面尺寸为600mm×600mm,3、4柱子的截面尺寸为800mm×800mm,轴线居中;3、该构件所属的建筑物的抗震等级为一级抗震;图一1、计算图中集中标注的“4 B 20”的长度;2、计算图中第一跨左端的支座负筋的长度;3、计算图中第三个支座上支座负筋的长度;4、计算图中第二跨的箍筋的个数;1、左端支座宽600-30=570mm＜LaE=34×20=680mm 为弯锚右端支座宽800-30=770mm＞LaE=34×20=680mm 为直锚L=4000+4000+5000-300-400+600-30+15×20+max35×20,×600+5×20=13850mm2、左端支座宽600-30=570mm＜LaE=34×20=680mm 为弯锚上排支座负筋： 2B20L=600-30+15×20+4000-600/3=2004mm下排支座负筋： 2B20L=600-30+15×20+4000-600/4=1720mm3、上排支座负筋： 2B20L=2×5000-800/3+800=3600mm下排支座负筋： 2B20L=2×5000-800/4+800=2900mm4、加密区长度=max2hc,500=max2×500,500=1000mm加密区根数n=1000-50/100+1=11根非加密区根数n=4000-300-400-1000×2/200-1=6根总根数=11×2+6=28根多选1、独立基础有以下几种类型 ADA、普通独立基础B、二阶独立基础C、一阶独立基础D、杯口独立基础2、以下关于梁内拉结筋的说法正确的有 ABA、当梁的宽≤350nn时,拉结筋的直径为6mm；B、当梁的宽＞350nn时,拉结筋的直径为8mm；C、当梁的宽≤350nn时,拉结筋的直径为8mm；D、当梁的宽≥350nn时,拉结筋的直径为6mm；3、以下关于梁内钢筋长度计算正确的有 ACA、构造钢筋的长度=净跨值+2×15dB、梁纵筋锚入柱中的弯锚长度=柱宽度-保护层厚度+12dC、悬挑端下部钢筋锚入支座的长度=15dD、架立筋的长度=l n/4+15×2等跨4、框架梁端支座的锚回方式有以下 ABCA、端支座直锚B、端支座加锚头锚板C、端支座弯锚D、端支座双锚5、以下关于附加吊筋的说法正确的有ABC当梁高小于等于800mm时,弯起45度；当梁高大于800mm时,弯起60度；C、附加吊筋的长度=次梁的宽度+2×50+斜段长度×2+20d×2D、附加吊筋的长度=主梁的宽度+2×50+斜段长度×2+20d×26、注写柱箍筋,包括：BCDA、长度B、钢筋级别C、直径D、间距7、板支座原位标注的内容有 ABA、板支座上部非贯通钢筋B、悬挑板上部受力钢筋C、板支座下部非贯通钢筋D、悬挑板下部受力钢筋8、杯口独立基础列表集中注写的栏目有 BCDA、基础的平面位置B、编号C、几何尺寸D、配筋9、以下关于楼层悬挑梁的配筋构造说法正确的有 ACA、上部第二排的纵筋在伸出之后,弯到梁下部,再向梁尽段弯出不小于10d；B、上部第二排的纵筋在伸出之后,弯到梁下部,再向梁尽段弯出不小于12d；C、上部第一排纵筋至少2根角筋,并不少于第一排纵筋的1/2,必须伸到挑梁尽端下弯12dD、上部第一排纵筋至少2根角筋,并不少于第一排纵筋的1/2,必须伸到挑梁尽端下弯10d10、基础梁的集中标注必注内容为: ABDA、基础梁的编号B、截面尺寸C、基础梁的长度D、配筋单选1、当图纸标有：KL73300700 GY500250表示 C ;A、7号框架梁,3跨,截面尺寸为宽300、高700,框架梁水平加腋,腋长500、腋宽250B、7号框架梁,3跨,截面尺寸为宽700、高300,框架梁水平加腋,腋长500、腋宽250C、7号框架梁,3跨,截面尺寸为宽300、高700,框架竖向梁加腋,腋长500、腋高250D、7号框架梁,3跨,截面尺寸为宽700、高300,框架竖向梁加腋,腋长500、腋高2502、关于抗震框架边柱或角柱柱顶钢筋构造,当柱外侧纵向钢筋配筋率＞%时,柱外侧纵筋弯折后伸入梁内且应分几批截断BA、一B、两C、三D、四3、当主梁梁高＜800时,附加吊筋弯起角度为 C ;A、60°B、30°C、45°D、15°4、梁的端部的上部钢筋第一排全部为4根通长筋,第二排为2根支座负筋,第二排支座负筋长度为 B ;A、1/5Ln+锚固B、1/4Ln+锚固C、1/3Ln+锚固D、其他值5、梁侧面构造钢筋锚入支座的长度为 ;A、15dB、12dC、150D、Lae6、以下梁中拉筋根数计算正确的是： BA、1250+⨯-=非加密区箍筋间距梁净跨根数B、12250+⨯⨯-=非加密区箍筋间距梁净跨根数C、12250-⨯⨯-=非加密区箍筋间距梁净跨根数D 、1250+⨯-=非加密区箍筋间距梁净跨根数7、梁的端部的上部钢筋第一排全部为4根通长筋,第二排为2根支座负筋,第二排支座负筋长度为 B ;A、1/5Ln+锚固B、1/4Ln+锚固C、1/3Ln+锚固D、其他值8、柱的第一根箍筋距基础顶面的距离是 BA、50mmB、100mmC、箍筋加密区间距D、箍筋加密区间距/29、梁的上部有四根纵筋Φ代表二级钢筋,2Φ25放在角部,2Φ12放在中部作为架立筋,在梁支座上部应注写为 B ;A、2Φ25+2Φ12B、2Φ25+2Φ12C、2Φ12+2Φ25D、2Φ12+2Φ2510、架立钢筋同支座负筋的搭接长度为 C ;A、15dB、12dC、150D、250判断1、某楼面框架梁的集中标注中有N6Φ12,其中N表示是受扭钢筋,6Φ12表示梁一共配置6根Φ12钢筋,每侧3根; √2、梁悬挑端截面尺寸的原位标注为：300×700/500 表示悬挑端梁宽300,梁根的截面高度为700,梁端的截面高度为500; √3、混凝土保护层厚度指构件最外层钢筋外边缘至构件表面的最小距离; √4、某框架梁截面尺寸300600mm,一级抗震,该梁的箍筋加密区长度为900mm; ×5、当梁宽为400mm时,梁侧面纵筋的拉筋直径取6mm; ×6、框架柱中箍筋肢数表示为m×n,其中m表示柱截面b方向的肢数,n表示柱截面h方向的肢数; ×7、梁平面注写方式中包括集中标注和原位标注,集中标注为通用数值,原位标注优先于集中标注; √8、剪力墙可视为剪力墙柱、剪力墙身和剪力墙梁三类构件; √9、抗震受拉钢筋基本锚固长度labe跟抗震等级、环境类型及钢筋级别有关; ×10、图集11G101-1中所注的c h是指矩形柱的截面长边尺寸,n H是指柱所在楼层的柱净高; √1KZ1的名称为框架柱；2KZ1截面尺寸为 600×600 ,角筋为 4B22 ,b边一侧中部筋为 2B22 ,h边一侧中部筋为2B20 ,角筋的直径为 20mm ,级别为HRB335 ,箍筋为φ8100/200 ,箍筋的级别为HPB300 ,肢数为 4 ,直径为 8mm ,非加密区间距为 200 ;3如果该柱作为角柱,则外侧钢筋的数量为 7 根；如果该柱作为边柱,则外侧钢筋的数量为 4 根；如果该柱作为中间柱,则外侧钢筋的数量为 0 根;。

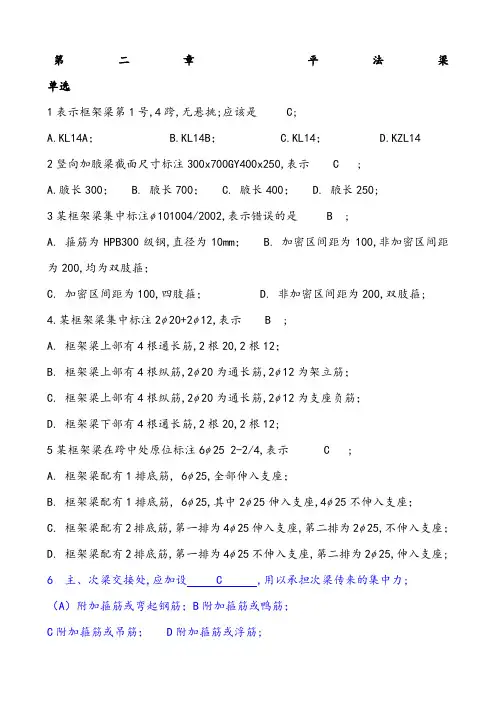

平法识图答案
第二章平法梁单选1表示框架梁第1号,4跨,无悬挑;应该是 C;A.KL14A；B.KL14B；C.KL14；D.KZL142竖向加腋梁截面尺寸标注300x700GY400x250,表示 C ;A.腋长300；B. 腋长700；C. 腋长400；D. 腋长250;3某框架梁集中标注φ101004/2002,表示错误的是 B ;A. 箍筋为HPB300级钢,直径为10mm；B. 加密区间距为100,非加密区间距为200,均为双肢箍；C. 加密区间距为100,四肢箍；D. 非加密区间距为200,双肢箍;4.某框架梁集中标注2φ20+2φ12,表示 B ;A. 框架梁上部有4根通长筋,2根20,2根12；B. 框架梁上部有4根纵筋,2φ20为通长筋,2φ12为架立筋；C. 框架梁上部有4根纵筋,2φ20为通长筋,2φ12为支座负筋；D. 框架梁下部有4根通长筋,2根20,2根12;5某框架梁在跨中处原位标注6φ25 2-2/4,表示 C ;A. 框架梁配有1排底筋, 6φ25,全部伸入支座；B. 框架梁配有1排底筋, 6φ25,其中2φ25伸入支座,4φ25不伸入支座；C. 框架梁配有2排底筋,第一排为4φ25伸入支座,第二排为2φ25,不伸入支座；D. 框架梁配有2排底筋,第一排为4φ25不伸入支座,第二排为2φ25,伸入支座;6 主、次梁交接处,应加设 C ,用以承担次梁传来的集中力;（A）附加箍筋或弯起钢筋；B附加箍筋或鸭筋；C附加箍筋或吊筋； D附加箍筋或浮筋;7 框架梁中间支座第一排非贯通筋的截断点应在距支座边不小于3/n l 处,其中n l 指 D ;A. 该跨梁两端轴线间的距离；B. 该跨梁两端柱子间的距离；C. 该跨梁的净距；D. 支座两边较大的净跨8 楼面框架梁,当通长筋直径与支座负筋直径一致时,若钢筋需要接长 B ;A. 在距柱边n l /3范围内进行 ；B. 在跨中n l /3范围内进行连接；C. 在跨中n l /4范围内可以进行连接；D. 只能采用绑扎搭接接长9抗震楼面框架梁,当纵向钢筋在端支座的锚固采用直锚时,其在端柱内的水平直锚长度不应少于 D ;A. aE l ；B. 0.4abE l ；C.15d ； D )55.0max (,d h l c aE +≥≥;10 图集11G101-1规定,当梁腹板高度≥ D 须配置梁侧构造钢筋,其规格与根数应符合规范规定;A.250mm ；B. 300mm ；C. 350mm ；D. 450mm;11 三级抗震楼面框架梁,截面尺寸为300x400,则箍筋加密区长度为 D ;A.300；B. 400；C. 500；D.60012 非抗震框架梁的箍筋加密区判断条件为 DA 、1.5Hb 梁高、500mm 取大值B 、2Hb 梁高、500mm 取大值C 、500mmD 、一般不设加密区13 梁高≥800时,吊筋弯起角度为 AA 、60B 、30C 、45 D1514 KL2的净跨长为7200mm,梁截面尺寸为300700,箍筋的集中标注为 10100/2002 一级抗震,求箍筋的非加密区长度 AA 、4400B 、4300C 、4200 D280015 梁高≤800时,吊筋弯起角度为 CA、60B、30C、4516 梁有侧面钢筋时需要设置拉筋,当设计没有给出拉筋直径时如何判断 CA、当梁高≤350时为6mm,梁高＞350mm时为8mmB、当梁高≤450时为6mm,梁高＞450mm时为8mmC、当梁宽≤350时为6mm,梁宽＞350mm时为8mmD、当梁宽≤450时为6mm,梁宽＞450mm时为8mm17纯悬挑梁下部带肋钢筋伸入支座长度为 AA、15dB、12dC、LaeD、支座宽18、图集11G101-1中的h b是指 A ;A、梁截面高度 C、基础高度B、柱截面宽度 D、梁跨度19 框架梁平法施工图中集中标注内容的选注值为 B ;A．梁编号 B．梁顶面标高高差 C．梁箍筋 D．梁截面尺寸20下列关于梁、柱平法施工图制图规则的论述中正确的是 D ;A．梁采用平面注写方式时,集中标注取值优先;B．梁原位标注的支座上部纵筋是指该部位不含通长筋在内的所有纵筋;C．梁集中标注中受扭钢筋用G打头表示;D．梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成;21 架立钢筋同支座负筋的搭接长度为： CA、15dB、12dC、150D、25022 梁下部不伸入支座钢筋在什么位置断开 DA、距支座边0.05LnB、距支座边0.5LnC、距支座边0.01LnD、距支座边0.1Ln多选1 框架梁上部纵筋包括哪些 ABCA、上部通长筋B、支座负筋C、架立筋D、腰筋2 框架梁的支座负筋延伸长度怎样规定的 ABA、第一排端支座负筋从柱边开始延伸至Ln/3位置B、第二排端支座负筋从柱边开始延伸至Ln/4位置C、第二排端支座负筋从柱边开始延伸至Ln/5位置D、中间支座负筋延伸长度同端支座负筋3 梁的平面注写包括集中标注和原位标注,集中标注有五项必注值是 ABCA、梁编号、截面尺寸B、梁上部通长筋、箍筋C、梁侧面纵向钢筋D、梁顶面标高高差4 梁的原位标注包括 ABCDA．左支座上部纵筋的原位标注 B.右支座上部纵筋的原位标注C 上部跨中的原位标注 D．下部纵筋的原位标注判断1.φ10100/2004表示箍筋为一级钢,直径为10,加密区间为100,非加密区为200,均为四肢箍;√2. KL85A表示第8号框架梁,5跨,一端有悬挑√3.悬挑梁下部纵筋锚入支座15d √4.梁悬挑端截面尺寸的原位标注为：300×700/500 表示悬挑端梁宽300,梁根的截面高度为500,梁端的截面高度为700. ×5非框架梁的编号是L √6当梁顶比板顶低的时候,注写“负标高高差”√7.非抗震框架梁一般不设加密区√8平面标注包括集中标注与原位标注,集中标注表达梁的通用数值,原位标注表达梁的特殊数值;当集中标注中的某项数值不适用于梁的某部位时,则将该项数值原位标注,施工时原位标注取值优先√10梁的平面注写包括集中标注和原位标注,集中标注表达梁的通用数值,原位标注表达梁的特殊数值√11 梁腹板高度hw≥450时,须在梁中配置纵向构造筋√12 梁集中标注中的-0.100表示梁顶面比楼板顶面低0.100单位：m√13梁吊筋弯起角度有30°、45°和60°×14当某跨梁原位标注的箍筋规格或间距与集中标注不同的时候,以集中标注的数值为准×15 当梁上部纵筋和下部纵筋均为通长筋时,用分号“；”将上部与下部纵筋分开√55516梁集中标注中,当同排纵筋有两种直径时,用“+”将两种直径的纵筋相连√17非框架梁与框架梁的区别为,框架梁以框架柱或剪力墙为支座,非框架梁以梁为支座√二、KL1在2轴线上的中间支座右边有原位标注,支座左边没有原位标注;求该处的支座负筋的长度;第三章平法柱单选1 无地下室抗震框架柱柱根箍筋加密区范围是 CA、500B、700C、Hn/3D、Hn/62 下柱钢筋比上柱钢筋多时,下柱比上柱多出的钢筋如何构造 CA、到节点底向上伸入一个锚固长度B、伸至节点顶弯折15dC、到节点底向上伸入一个1.2laelaD、到节点底向上伸入一个1.5Lae长度3 抗震中柱顶层节点构造,当不能直锚时需要伸到节点顶后弯折,其弯折长度为AA、15dB、12dC、150D、2504 某抗震框架三层柱截面尺寸300×600mm,柱净高3.6m ,该柱在楼面以上的箍筋加密区高度 C ;A、400mmB、500mmC、600mmD、700 mm5 某抗震框架柱如图所示,柱截面尺寸300×500,该柱在嵌固部位的箍筋加密区高度 C ;A、500B、1000C、1500D、20006 抗震框架柱的纵筋在如采用绑扎搭接,则相邻接头应 { 错开 BA.l； B. 0.3lE l； C. 1.3lE l； D. 500mm;lE7 剪力墙上柱,其纵筋伸入墙内最小锚固长度为 ;A.l； B. 1.2aE l； C. 1.5aE l； D. 1.6aE l;aE8 抗震框架边柱顶部的外侧纵筋采用不少于65%的纵筋锚入梁内的连接方式时,该65%的纵筋的锚固长度自梁底算起不少于 ;A. 0.4l； B. aE l； C.1.2aE l； D. 1.5aE laE9下列关于柱平法施工图制图规则论述中错误的是C ;A．柱平法施工图系在柱平面布置图上采用列表注写方式或截面注写方式; B．柱平法施工图中应按规定注明各结构层的楼面标高、结构层高及相应的结构层号;C．注写各段柱的起止标高,自柱根部往上以变截面位置为界分段注写,截面未变但配筋改变处无须分界;D．柱编号由类型代号和序号组成多选1 柱箍筋加密范围包括 ABCDA、节点范围B、底层刚性地面上下500mmC、基础顶面嵌固部位向上1/3HnD、搭接范围2 两个柱编成统一编号必须相同的条件是 ABDA、柱的总高相同B、分段截面尺寸相同C、截面和轴线的位置关系相同D、配筋相同3 柱在楼面处节点上下非连接区的判断条件是 ABCA、500B、1/6HnC、Hc柱截面长边尺寸D、1/3Hn判断1当圆柱采用螺旋箍筋时,需在箍筋前加“L”√2抗震框架柱纵筋的断点位置,底层在距基础顶面≥Hn/3处,其他层断点位置距楼面的高度为≥MaxHn/3,500mm,柱截面最大宽度×3 如果柱下层钢筋在变截面处弯折,上层采用插筋构造,插筋伸入下层 1.5Lae,从梁顶处开始计算×4 顶层柱分为角柱、边柱和中柱√5柱纵筋的连接方式有绑扎搭接、机械连接和焊接连接√6 柱净高与柱截面长边尺寸或圆柱直径形成Hn/hc≤4的短柱,其箍筋沿柱全高加密√7 抗震框架柱变截面绑扎连接的非连接区为距楼面≥MaxHn/6,500,柱截面较大宽度√8 当柱纵筋采用搭接设置时,应在柱纵筋搭接范围内均按≤5dd为搭接钢筋较小直径及≤100的间距加密箍筋√9 图集11G101-1中所注的h c是指矩形柱的截面长边尺寸, H N是指柱所在楼层的结构层标高; ×10柱纵向钢筋连接接头不必相互错开,只需满足在同一截面的接头面积百分率不超过50%即可; ×11抗震框架柱中柱的顶部纵筋均应锚入顶层梁中后水平弯折12d锚固12 抗震框架柱中纵筋采用搭接时,搭接长度范围内箍筋也应加密;√13抗震框架柱中,确定框架柱箍筋肢数时要满足对柱纵筋“隔一拉一”的要求√14抗震框架柱纵筋的断点位置,底层在距基础顶面≥Hn/3处,其他层断点位置距楼面的高度为≥MaxHn/3,500mm,柱截面最大宽度×填空题1 在抗震框架柱中,纵筋的接头位置应相互错开 ,在同一截面的纵筋接头的百分率不得超过 50% ;2 已知某框架抗震设防等级为三级,当框架柱截面为750×700,柱净高H n =3600时,柱在楼面以上、梁底以下部位的箍筋加密区高度不小于750 mm;3 在框架柱的平法图中,复合箍筋的肢数注写为m╳n时,m表示纵向向肢数,n表示横向向肢数;4 抗震框架柱中柱柱顶纵向钢筋可以直锚时,直锚长度不少于 ;5某圆柱箍筋为Lø10100/200表示箍筋采用钢筋等级为一级的螺旋箍筋,直径为 10 mm,加密区间距 100 mm,非加密区间距为200 mm;6 柱平面施工图在柱平面布置图上采用列表注写方式截面注定方式;8、QZ表示剪力墙上柱、LZ表示梁上柱、 XZ表示芯柱KZZ表示框支柱、KZ表示框架柱;9 抗震 KZ中纵向钢筋采用焊接连接时,相邻纵向钢筋连接接头相互错开,而且之间的距离需要大于等于35d 和 ;简答题一．说明以下构件平法施工图平面注写的参数含义一号框架柱截面尺寸宽为650高为600,配置角筋22根直径为20毫米的三级钢,箍筋直径为10毫米加密区间距为100非加密区间距为200的一级钢;二、已知某框架柱列表注写如下,按列表注写的内容画出柱截面配筋图,并标注尺寸计算题一、一层以上各楼层的框架柱箍筋根数计算二、地下室柱纵筋的计算平法钢筋计算一般流程单选1纵向受拉钢筋非抗震锚固长度任何情况下不得小于多少 DA 、250mmB 、350mmC 、400mmD 、200mm2 当钢筋在混凝土施工过程中易受扰动时,其锚固长度应乘以修正系数 1.0 3纵向钢筋搭接接头面积百分率为25%,其搭接长度修正系数为1.24 a aE l l ,分别代表什么 C ;A.受拉钢筋抗震基本锚固长度；受拉钢筋非抗震基本锚固长度B.受拉钢筋抗震锚固长度修正系数；受拉钢筋非抗震锚固长度修正系数；C.受拉钢筋抗震锚固长度；受拉钢筋非抗震锚固长度；D.受拉钢筋抗震绑扎搭接长度；受拉钢筋非抗震绑扎搭接长度5 a 是受拉钢筋B ;A 抗震锚固长度修正系数； B.锚固长度修正系数；C.锚固钢筋外形系数；D. 搭接长度修正系数6 l lE l l ,分别代表什么 A ;A.受拉钢筋抗震基本锚固长度；受拉钢筋非抗震基本锚固长度B.受拉钢筋抗震锚固长度修正系数；受拉钢筋非抗震锚固长度修正系数；C.受拉钢筋抗震锚固长度；受拉钢筋非抗震锚固长度；D.受拉钢筋抗震绑扎搭接长度；受拉钢筋非抗震绑扎搭接长度7纵向受拉钢筋非抗震绑扎搭接长度任何情况下不得小于多少DA 、250mmB 、300mmC 、400mmD 、200mm多选l大小选择的因素有ABC1影响受拉钢筋抗震基本锚固长度abEA、抗震等级B、混凝土强度C、钢筋种类及直径D、保护层厚度判断1.抗震设防烈度为6度及以上地区,必须进行抗震设计√2 混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离√3 LaE是弯锚长度标准×4 在任何情况下,受拉钢筋的锚固长度不得小于350mm×简答在平法钢筋计算之前,必须准备好的基础数据有哪些抗震等级、抗震设防烈度、混凝土强度等级、各类构件的保护层厚度、各类构件钢筋的类型、各类构件的钢筋锚固长度和搭接长度、分布钢筋的直径和间距平法板单选1关于楼板配筋错误的是DA、楼板的配筋有‘单向板’和‘双向板’两种B、单向板在一个方向上布置‘主筋’,而在另一个方向上配置‘分布筋’C、双向板在两个互相垂直的方向上都布置‘主筋’D、双层布筋就是在板的下部布置贯通纵筋,在板周边布置‘扣筋’2 下列板块编号错误的是CA、楼板板LBB、屋面板WBC、悬挑板XTBD、悬挑板XB3板的集中标注为：LB1 h=100B:X&YΦ10150T:X&YΦ12250同时该跨Y方向原位标注的上部支座非贯通纵筋为⑤Φ12250.则该支座上部Y方向设置的纵向钢筋实际为BA、Φ10150B、Φ12125C、Φ12250D、Φ102504 计算图中2号扣筋的水平段长度DA、1800B、1400C、3200D、36005 计算图中④扣筋的水平段长度DA、1800B、1600C、3200D、50006在图中填空,支座负筋的总长度DA、2400B、1200C、2640D、26107 当板的端支座为梁时,板上部贯通纵筋在构造要求应伸至C的内侧,在弯直钩15dA、梁中线B、梁内侧角筋C、梁外侧角筋D、箍筋8 当板的端支座为剪力墙时,板上部贯通纵筋在构造要求应伸至B的内侧,在弯直钩15dA、墙中线B、墙身外侧水平分布筋C、墙身外侧垂直分布筋D、拉筋9 当板的端支座为剪力墙时,板负筋伸入支座内平直段长度为CA、5dB、墙厚/2C、墙厚-保护层-墙外侧竖向分布筋直径D、0.4Lab10 当板的端支座为梁时,板负筋伸入支座内平直段长度为 CA、5dB、墙厚/2C、梁宽-纵筋保护层-梁角筋直径D、0.35Lab 11如图,与支座垂直的板下部贯通纵筋,伸入支座的长度为CA、5dB、支座宽/2C、max5d,支座宽/2D、12d12 悬挑板原位标注的内容是D,这些钢筋是垂直于梁墙的,是悬挑板的主要受力钢筋A 上部贯通纵筋B 、下部贯通纵筋C 、构造钢筋 D、上部非贯通纵筋13柱上板带暗梁箍筋加密区是自支座边缘向内 AA 、3hh为板厚B 、100C 、Lab D、250多选1 板内钢筋有ABCDA、受力筋B、负筋C、负筋分布筋D、温度筋2 板块集中标注的内容ABCDA、板块编号B、板厚C、贯通纵筋D、板面标高高差3板支座原位标注有CDA、板上部贯通纵筋B、板下部贯通纵筋C、板支座上部非贯通纵筋D、悬挑板上部受力钢筋3 扣筋分布筋根数的计算原则有ABDA、扣筋拐角处必须设置一根分布筋B、在扣筋的直段范围内按分布筋间距进行布筋C、板分布筋的直径和间距与扣筋的直径和间距一样D、当扣筋横跨梁墙支座时,在梁墙的宽度范围内不布置分布筋;4 悬挑板集中标注的内容有ACBA、板的编号B、板的厚度C、板的贯通纵筋和构造钢筋D、板的非贯通纵筋判断1.悬挑板都是单向板,布筋方向与悬挑方向垂直×2.板的上部非贯通纵筋又叫扣筋,扣筋下方需要布置分布筋给其做支撑√3板的支座是圈梁时,其上部支座负筋锚固长度为：支座宽-保护层-圈梁外侧角筋直径+15d,下部纵筋伸入支座5d且至少到圈梁中心线√4板的支座是梁、剪力墙时,其上部支座负筋锚固长度为La,下部纵筋深入支座5d且至少到梁、墙中心线×5 悬挑板的代号是XB √6板中间支座筋的支座为混凝土剪力墙、砌体墙或圈梁时,其构造不相同×7板钢筋标注分为集中标注和原位标注,集中标注的主要内容是板的贯通筋,原位标注主要是针对板的非贯通筋的√8 延伸悬挑板非贯通纵筋的覆盖延伸悬挑板一侧的延伸长度不做标注,其钢筋长度根据悬挑板的悬挑长度来决定×8 板带就是把无梁楼盖沿X方向平行切成若干条带子×填空题1 当板支座上部非贯通纵筋与贯通纵筋并存时,上部非贯通纵筋应结合已配置的同向贯通纵筋的直径和间距采用隔一布一方式配置;2 梁板式转换层的板,下部贯通纵筋在梁支座的直锚长度 La3 与支座同向的楼板下部贯通纵筋,第一根钢筋在距支座边 1/2板筋间距处开始设置1 柱帽的两种形式是单倾角和托板 ;2 两条相邻的柱上板带之间部分的板带,就称为跨中带 ;简答题一、解释LB2集中标注的信息2号楼面板计算题一板LB7的集中标注如图所示,板支座均为KL1 300X700,梁纵筋采用HRB335 直径为22mm的钢筋,梁纵筋保护层为30mm ,混凝土强度等级为C30,抗震等级为一级.1求X向板上部贯通纵筋的长度和根数2求X向板下部贯通纵筋的长度和根数平法剪力墙单选1 从抵抗水平地震作用力出发的剪力墙,其主要的受力钢筋是AA、水平分布筋B、纵向分布筋C、拉筋D、交叉斜筋2 剪力墙的保护层是针对A而言1 剪力墙平法施工图在平面布置图上采用列表注写方式,有以下哪几种表格ABCA、剪力墙身表B、剪力墙柱表C、剪力墙梁表 D剪力墙表2 剪力墙墙身钢筋有几种 ABCDA、水平筋B、竖向筋C、拉筋D、洞口加强筋3 构造边缘构件包括哪几种ABCDA、构造边缘暗柱B、构造边缘端柱C、构造边缘翼墙D、构造边缘转角墙判断1.边框梁代号是BKL,它属于梁构件×2.暗柱的宽度等于墙的厚度,所以暗柱是隐藏在墙内看不见的√3.构造边缘构件要比约束边缘构件“强”一些,因而在抗震作用上也强一些×4.连梁是一种特殊的墙身,它是上下楼层窗门洞口之间的那部分水平的窗间墙√5.各排剪力墙墙身水平分布筋和竖向分布筋的直径和根数宜保持一致对填空1 剪力墙的构件组成：一墙指的是墙身 , 二柱指的是暗、端 ,三梁指的是连、暗、边框 ;2 剪力墙的主要作用是抵抗水平地震作用力 ;简答题1 为什么要在剪力墙墙肢边缘设置边缘构件,边缘构件的分类有哪些11、架立钢筋同支座负筋的搭接长度为 C ;A、15dB、12dC、150D、25012、梁箍筋信息标注为：10A12100/ 2006表示 C ;A、直径为12的一级钢,从梁端向跨内,间距100设置5道,其余间距为200,均为6支箍B、直径为12的一级钢,从梁端向跨内,间距100设置10道,其余间距为200,均为6支箍C、直径为12的一级钢,加密区间距100设置10道,其余间距为200,均为6支箍D、直径为12的一级钢,加密区间距100设置5道,其余间距为200,均为6支箍13、一单跨梁,支座为600×600的框架柱,轴线居中,梁跨长3500,箍筋为10A10100/200,箍筋加密区的根数和非加密区的根数分别为 C 根;A、20 4B、10 9C、20 5D、10 814、以下构件代号与构件名称对应错误的为 DA、LL——连梁B、AL——暗梁C、BKL——边框梁D、L——框架梁二、识图填空共30空,1分/空,共30分1、根据下图填空：1KL15是楼层框架梁, 三跨；2第一跨梁宽为200 ,梁高为500 ,梁箍筋为φ8100/200,箍筋肢数为双,上部通长筋为4B25,下部通长筋为4B25,左支座处上部全部配筋为6B25,左支座处支座负筋为2B25,在计算右端支座处的支座负筋长度时,应取第 1 跨的净跨长进行计算；3第二跨左端支座上部纵筋为6B25,分两排布置,下一排根数为2 ,在计算右端支座处的下排支座负筋长度时,应取第 3 跨的净跨长的1/4进行计算;根据图一,计算1~4小题;注：1、在计算过程中作如下假设：LaE=34d,c=30mm;2、图中第1、2柱子的截面尺寸为600mm×600mm,3、4柱子的截面尺寸为800mm×800mm,轴线居中;3、该构件所属的建筑物的抗震等级为一级抗震;图一1、计算图中集中标注的“4 B 20”的长度;2、计算图中第一跨左端的支座负筋的长度;3、计算图中第三个支座上支座负筋的长度;4、计算图中第二跨的箍筋的个数;1、左端支座宽600-30=570mm＜LaE=34×20=680mm 为弯锚右端支座宽800-30=770mm＞LaE=34×20=680mm 为直锚L=4000+4000+5000-300-400+600-30+15×20+max35×20,0.5×600+5×20=13850mm2、左端支座宽600-30=570mm＜LaE=34×20=680mm 为弯锚上排支座负筋：2B20L=600-30+15×20+4000-600/3=2004mm下排支座负筋：2B20L=600-30+15×20+4000-600/4=1720mm3、上排支座负筋：2B20L=2×5000-800/3+800=3600mm下排支座负筋：2B20L=2×5000-800/4+800=2900mm4、加密区长度=max2hc,500=max2×500,500=1000mm加密区根数n=1000-50/100+1=11根非加密区根数n=4000-300-400-1000×2/200-1=6根总根数=11×2+6=28根多选1、独立基础有以下几种类型ADA、普通独立基础B、二阶独立基础C、一阶独立基础D、杯口独立基础2、以下关于梁内拉结筋的说法正确的有ABA、当梁的宽≤350nn时,拉结筋的直径为6mm；B、当梁的宽＞350nn时,拉结筋的直径为8mm；C、当梁的宽≤350nn时,拉结筋的直径为8mm；D、当梁的宽≥350nn时,拉结筋的直径为6mm；3、以下关于梁内钢筋长度计算正确的有ACA、构造钢筋的长度=净跨值+2×15dB、梁纵筋锚入柱中的弯锚长度=柱宽度-保护层厚度+12dC、悬挑端下部钢筋锚入支座的长度=15dD、架立筋的长度=l n/4+15×2等跨4、框架梁端支座的锚回方式有以下ABCA、端支座直锚B、端支座加锚头锚板C、端支座弯锚D、端支座双锚5、以下关于附加吊筋的说法正确的有ABC当梁高小于等于800mm时,弯起45度；当梁高大于800mm时,弯起60度；C、附加吊筋的长度=次梁的宽度+2×50+斜段长度×2+20d×2D、附加吊筋的长度=主梁的宽度+2×50+斜段长度×2+20d×26、注写柱箍筋,包括：BCDA、长度B、钢筋级别C、直径D、间距7、板支座原位标注的内容有ABA、板支座上部非贯通钢筋B、悬挑板上部受力钢筋C、板支座下部非贯通钢筋D、悬挑板下部受力钢筋8、杯口独立基础列表集中注写的栏目有BCDA、基础的平面位置B、编号C、几何尺寸D、配筋9、以下关于楼层悬挑梁的配筋构造说法正确的有ACA、上部第二排的纵筋在伸出0.75L之后,弯到梁下部,再向梁尽段弯出不小于10d；B、上部第二排的纵筋在伸出0.75L之后,弯到梁下部,再向梁尽段弯出不小于12d；C、上部第一排纵筋至少2根角筋,并不少于第一排纵筋的1/2,必须伸到挑梁尽端下弯12dD、上部第一排纵筋至少2根角筋,并不少于第一排纵筋的1/2,必须伸到挑梁尽端下弯10d10、基础梁的集中标注必注内容为: ABDA、基础梁的编号B、截面尺寸C、基础梁的长度D、配筋单选1、当图纸标有：KL73300700 GY500250表示C ;A、7号框架梁,3跨,截面尺寸为宽300、高700,框架梁水平加腋,腋长500、腋宽250B、7号框架梁,3跨,截面尺寸为宽700、高300,框架梁水平加腋,腋长500、腋宽250C、7号框架梁,3跨,截面尺寸为宽300、高700,框架竖向梁加腋,腋长500、腋高250D、7号框架梁,3跨,截面尺寸为宽700、高300,框架竖向梁加腋,腋长500、腋高2502、关于抗震框架边柱或角柱柱顶钢筋构造,当柱外侧纵向钢筋配筋率＞1.2%时,柱外侧纵筋弯折后伸入梁内且应分几批截断 BA、一B、两C、三D、四3、当主梁梁高＜800时,附加吊筋弯起角度为C ;A、60°B、30°C、45°D、15°4、梁的端部的上部钢筋第一排全部为4根通长筋,第二排为2根支座负筋,第二排支座负筋长度为 B ;A、1/5Ln+锚固B、1/4Ln+锚固C、1/3Ln+锚固D、其他值5、梁侧面构造钢筋锚入支座的长度为;A、15dB、12dC、150D、Lae6、以下梁中拉筋根数计算正确的是：BA、1250+⨯-=非加密区箍筋间距梁净跨根数B、12250+⨯⨯-=非加密区箍筋间距梁净跨根数C、12250-⨯⨯-=非加密区箍筋间距梁净跨根数D 、1250+⨯-=非加密区箍筋间距梁净跨根数7、梁的端部的上部钢筋第一排全部为4根通长筋,第二排为2根支座负筋,第二排支座负筋长度为 B ;A、1/5Ln+锚固B、1/4Ln+锚固C、1/3Ln+锚固D、其他值8、柱的第一根箍筋距基础顶面的距离是BA、50mmB、100mmC、箍筋加密区间距D、箍筋加密区间距/29、梁的上部有四根纵筋Φ代表二级钢筋,2Φ25放在角部,2Φ12放在中部作为架立筋,在梁支座上部应注写为 B ;A、2Φ25+2Φ12B、2Φ25+2Φ12C、2Φ12+2Φ25D、2Φ12+2Φ2510、架立钢筋同支座负筋的搭接长度为 C ;A、15dB、12dC、150D、250判断1、某楼面框架梁的集中标注中有 N6Φ12,其中N表示是受扭钢筋,6Φ12表示梁一共配置6根Φ12钢筋,每侧3根; √2、梁悬挑端截面尺寸的原位标注为：300×700/500 表示悬挑端梁宽300,梁根的截面高度为700,梁端的截面高度为500; √3、混凝土保护层厚度指构件最外层钢筋外边缘至构件表面的最小距离; √4、某框架梁截面尺寸300600mm,一级抗震,该梁的箍筋加密区长度为900mm; ×5、当梁宽为400mm时,梁侧面纵筋的拉筋直径取6mm; ×6、框架柱中箍筋肢数表示为m×n,其中m表示柱截面b方向的肢数,n表示柱截面h方向的肢数; ×7、梁平面注写方式中包括集中标注和原位标注,集中标注为通用数值,原位标注优先于集中标注; √8、剪力墙可视为剪力墙柱、剪力墙身和剪力墙梁三类构件; √9、抗震受拉钢筋基本锚固长度labe跟抗震等级、环境类型及钢筋级别有关; ×10、图集11G101-1中所注的c h是指矩形柱的截面长边尺寸,n H是指柱所在楼层的柱净高; √1KZ1的名称为框架柱；2KZ1截面尺寸为600×600,角筋为4B22,b边一侧中部筋为2B22,h边一侧中部筋为2B20,角筋的直径为20mm,级别为HRB335,箍筋为φ8100/200,箍筋的级别为HPB300,肢数为。
《新平法识图和钢筋计算》练习题和答案
《新平法识图与钢筋计算》第一版勘误表练习题答案第二章第五节一、单选题1、当图纸标有：KL7（3）300х700 GY500х250表示？（ D ）A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高2502、架立钢筋同支座负筋的搭接长度为：（ C ）A、15dB、12dC、150D、2503、一级抗震框架梁箍筋加密区判断条件是（ B ）A、1.5Hb（梁高）、500mm取大值B、2Hb（梁高）、500mm取大值C、1200mmD、1500mm4、梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（ B ）A、1/5Ln+锚固B、1/4Ln+锚固C、1/3Ln+锚固D、其他值5、当图纸标有：JZL1（2A）表示？（ A ）A、1号井字梁，两跨一端带悬挑B、1号井字梁，两跨两端带悬挑C、1号剪支梁，两跨一端带悬挑 B、1号剪支梁，两跨两端带悬挑6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是（ A ）A、15dB、12dC、梁高-保护层D、梁高-保护层х27、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（ A ）A、当梁高≤350时为6mm，梁高＞350mm时为8mmB、当梁高≤450时为6mm，梁高＞450mm时为8mmC、当梁宽≤350时为6mm，梁宽＞350mm时为8mmD、当梁宽≤450时为6mm，梁宽＞450mm时为8mm8、纯悬挑梁下部带肋钢筋伸入支座长度为（ A ）A、15dB、12dC、LaeD、支座宽9、悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为（ D ）A、L（悬挑梁净长）-保护层B、0.85хL（悬挑梁净长）C、0.8хL（悬挑梁净长）D、0.75хL（悬挑梁净长）10、当梁上部纵筋多余一排时，用什么符号将各排钢筋自上而下分开（A ）A、/B、；C、*D、+11、梁中同排纵筋直径有两种时，用什么符号将两种纵筋相连，标注时将角部纵筋写在前面（ D ）A、/B、；C、*D、+12、梁高≤800时，吊筋弯起角度为（ C ）A、60B、30C、45二、多选题1、梁的平面标注包括集中标注和原位标注，集中标注有五项必注值是：（ ABC ）A、梁编号、截面尺寸B、梁上部通长筋、箍筋C、梁侧面纵向钢筋D、梁顶面标高高差2、框架梁上部纵筋包括哪些？（ A BC ）A、上部通长筋B、支座负筋C、架立筋D、腰筋3、框架梁的支座负筋延伸长度怎样规定的（ ABD ）A、第一排端支座负筋从柱边开始延伸至Ln/3位置B、第二排端支座负筋从柱边开始延伸至Ln/4位置C、第二排端支座负筋从柱边开始延伸至Ln/5位置D、中间支座负筋延伸长度同端支座负筋4、楼层框架梁端部钢筋锚固长度判断分析正确的是（BD ）A、当Lae≤支座宽-保护层时可以直锚B、直锚长度为LaeC、当Lae＞支座宽-保护层时必须弯锚D、弯锚时锚固长度为：支座宽-保护层+15d5、下列关于支座两侧梁高不同的钢筋构造说法正确的是（ BCD ）A、顶部有高差时，高跨上部纵筋伸至柱对边弯折15dB、顶部有高差时，低跨上部纵筋直锚入支座Lae（La）即可C、底部有高差时，低跨上部纵筋伸至柱对边弯折,弯折长度为15d+高差D、底部有高差时，高跨下部纵筋直锚入支座Lae（La）三、计算题1、如下图所示，一级抗震，混凝土等级C30，保护层厚度25，定尺长度=9000，绑扎搭接，求悬挑梁的钢筋长度。
新平法识图与钢筋计算三章柱课后习题和答案
新平法识图与钢筋计算三章柱课后习题和答案(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《新平法识图与钢筋计算》第一版勘误表练习题答案第三章第五节一、单选题1、柱的第一根箍筋距基础顶面的距离是（ A ）A、50mmB、100mmC、箍筋加密区间距D、箍筋加密区间距/22、抗震中柱顶层节点构造，当不能直锚时需要伸到节点顶后弯折，其弯折长度为（ B ）A、15dB、12dC、150D、2503、当柱变截面需要设置插筋时，插筋应该从变截面处节点顶向下插入的长度为：（ C ）A、 B、 C、 D、4、抗震框架柱中间层柱根箍筋加密区范围是（ C ）A、500B、700C、Hn/3D、Hn/65、梁上起柱时，在梁内设几道箍筋（ A ）A、两道B、三道C、一道6、梁上起柱时，柱纵筋从梁顶向下插入梁内长度不得小于（ D ）A、 B、 C、 D、7、柱箍筋在基础内设置不少于多少根，间距不大于多少（ B ）A、2根 400B、2根 500C、3根 400D、3根 5008、首层Hn的取值下面说法正确的是：（ C ）A、Hn为首层净高B、Hn为首层高度C、Hn为嵌固部位至首层节点底D、无地下室时Hn为基础顶面至首层节点底9、当钢筋在混凝土施工过程中易受扰动时，其锚固长度应乘以修正系数（ A ）A、 B、 C、 D、10、在基础内的第一根柱箍筋到基础顶面的距离是多少（B ）A、50B、100C、3d（d为箍筋直径）D、5d（d为箍筋直径）二、多选题1、柱箍筋加密范围包括：（ C D ）A、节点范围B、底层刚性地面上下500mmC、基础顶面嵌固部位向上1/3HnD、搭接范围2、柱在楼面处节点上下非连接区的判断条件是：（ ABC ）A、500B、1/6HnC、Hc（柱截面长边尺寸）D、1/3Hn3、下面有关柱顶层节点构造描述错误的是：（ BD ）A、11G101-1有关边、角柱，顶层纵向钢筋构造给出5个节点B、B节点外侧钢筋伸入梁内的长度为梁高-保护层+柱宽-保护层C、B节点内侧钢筋伸入梁内的长度为梁高-保护层+15dD、中柱柱顶纵向钢筋当直锚长度≥Lae时可以直锚4、纵向受拉钢筋非抗震锚固长度任何情况下不得小于多少（ D ）A、250mmB、300mmC、400mmD、200mm5、两个柱编成统一编号必须相同的条件是（ ABD ）A、柱的总高相同B、分段截面尺寸相同C、截面和轴线的位置关系相同D、配筋相同三、计算题如下图，某大楼中间层净高3800，梁高700，三级抗震，混凝土强度C25，柱保护层30，采用绑扎搭接，求中间层柱所有纵筋长度及箍筋长度和根数。

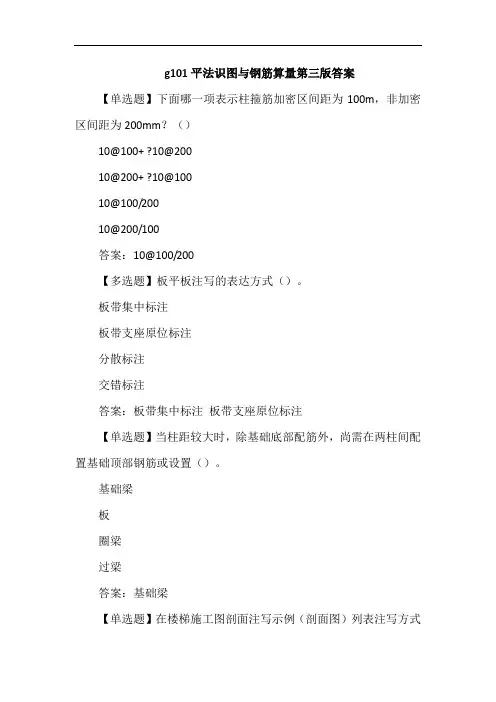

g101平法识图与钢筋算量第三版答案
g101平法识图与钢筋算量第三版答案【单选题】下面哪一项表示柱箍筋加密区间距为100m，非加密区间距为200mm？（）10@100+ ?10@20010@200+ ?10@10010@100/20010@200/100答案：10@100/200【多选题】板平板注写的表达方式（）。
板带集中标注板带支座原位标注分散标注交错标注答案：板带集中标注板带支座原位标注【单选题】当柱距较大时，除基础底部配筋外，尚需在两柱间配置基础顶部钢筋或设置（）。
基础梁板圈梁过梁答案：基础梁【单选题】在楼梯施工图剖面注写示例（剖面图）列表注写方式表里，AT1的踏步高度和踏步级数分别是（）。
1320/81480/51320/61800/12答案：1800/12【多选题】关于地下室外墙外侧非贯通筋说法正确的是（）。
采用“隔一布一”标注间距与贯通筋相同贯通筋与非贯通筋组合后的实际分布间距为各自标注间距的1/2 贯通筋与非贯通筋组合后的实际分布间距为各自标注间距的1/3 答案：采用“隔一布一”标注间距与贯通筋相同贯通筋与非贯通筋组合后的实际分布间距为各自标注间距的1/2【判断题】ET型楼梯为楼层间的单跑楼梯，跨度较大，一般情况下均应双层配筋。
（）答案：A【判断题】()剪力墙柱的构造同剪力墙身的构造相同。
答案：A【多选题】板带集中标注的内容（）。
两梯梁之间的矩形梯板全部由踏步段构成踏步段两端均以梯梁为支座，且楼板低端支承处做成滑动支座梯板低端支承处做成滑动支座框架结构中，楼梯中间平台通常设梯柱答案：两梯梁之间的矩形梯板全部由踏步段构成踏步段两端均以梯梁为支座，且楼板低端支承处做成滑动支座梯板低端支承处做成滑动支座框架结构中，楼梯中间平台通常设梯柱【单选题】剖面图注写方式在平法施工图中绘制楼梯平面布置图和楼梯剖面图，注写方式分（）和（）两部分。
平面注写和剖面注写结构注写和施工注写结构注写和剖面注写平面注写和结构注写答案：平面注写和剖面注写【多选题】柱在楼面处节点上下非连接区的判断条件是（）。
平法识图与钢筋算量 第3章 柱构件平法识图与钢筋计算
3.2 柱构件平法识图
3.2.2 柱构件截面注写方式与识图
01
柱构件截面 注写方式
02
柱构件截面 注写方式识
图
3.2 柱构件平法识图
3.2.3 柱构件列表注写方式与截面注写方式的区别
柱构件列表注写方式与截面注写方式存在一定的区别,见表3-5,可以看出,截面注写方式不再单 独注写箍筋类型表和柱列表,而是用直接在柱构件平面图上的截面注写,就包括列表注写中箍筋类 型及柱列表的内容。
3.3 柱构件钢筋构造与计算
由表3-6和表3-7钢筋构造可得基础插筋长度计算公式为 基础插筋(低位钢筋)长度=基础内插筋长度+非连接区长度+llE 基础插筋(高位钢筋)长度=基础内插筋长度+非连接区长度+2.3llE 特别说明:本书中提到的“低位钢筋”“高位钢筋”是相对于柱纵筋竖向连接点的位置而言 的,“低位钢筋”是相对于竖向连接点处于较低位置的柱纵筋,“高位钢筋”是相对于竖向连接点处于 较高位置的柱纵筋。
基础插筋的构造包括两部分:柱插筋在基础中的锚固部分和伸出基础的部分。
3.3 柱构件钢筋构造与计算
1.柱插筋在基础中的锚固构造与计算 柱插筋在基础中的锚固构造,见表3-6。
3.3 柱构件钢筋构造与计算
3.3 柱构件钢筋构造与计算
2.柱基础插筋伸出基础部分采用绑扎搭接时的钢筋构造与计算 柱基础插筋伸出基础部分采用绑扎搭接时的钢筋构造,见表3-7。
图3-7 截面识图
3.2 柱构件平法识图
(2)芯柱 ①如果某柱内部的中心位置设置芯柱,则在柱平面图引出芯柱编号。 ②芯柱的起止标高按设计标注,如图3-8所示。
3.2 柱构件平法识图
3.2 柱构件平法识图
芯柱定位随框架柱,不需要注写其与轴线的几何关系。 ④芯柱配筋,由设计者确定。 (3)纵筋 当柱(包括矩形柱、圆柱和芯柱)纵筋直径相同,各边根数也相同时,将纵筋注写在“全部纵筋” 一栏中;除此之外,柱纵筋分角筋、截面b 边一侧中部筋和h 边一侧中部筋三项分别注写(对于采用 对称配置的矩形截面柱,可仅注写一侧中部筋,对称边省略不注),见表3-4。
《新平法识图与钢筋计算》三章柱课后习题和答案
《新平法识图与钢筋计算》第一版勘误表练习题答案第三章第五节一、单选题1、柱的第一根箍筋距基础顶面的距离是（ A ）A、50mmB、100mmC、箍筋加密区间距D、箍筋加密区间距/22、抗震中柱顶层节点构造，当不能直锚时需要伸到节点顶后弯折，其弯折长度为（ B ）A、15dB、12dC、150D、2503、当柱变截面需要设置插筋时，插筋应该从变截面处节点顶向下插入的长度为：（ C ）A、 B、 C、 D、4、抗震框架柱中间层柱根箍筋加密区范围是（ C ）A、500B、700C、Hn/3D、Hn/65、梁上起柱时，在梁内设几道箍筋（ A ）A、两道B、三道C、一道6、梁上起柱时，柱纵筋从梁顶向下插入梁内长度不得小于（ D ）A、 B、 C、 D、7、柱箍筋在基础内设置不少于多少根，间距不大于多少（ B ）A、2根 400B、2根 500C、3根 400D、3根 5008、首层Hn的取值下面说法正确的是：（ C ）A、Hn为首层净高B、Hn为首层高度C、Hn为嵌固部位至首层节点底D、无地下室时Hn为基础顶面至首层节点底9、当钢筋在混凝土施工过程中易受扰动时，其锚固长度应乘以修正系数（ A ）A、 B、 C、 D、10、在基础内的第一根柱箍筋到基础顶面的距离是多少（B ）A、50B、100C、3d（d为箍筋直径）D、5d（d为箍筋直径）二、多选题1、柱箍筋加密范围包括：（ C D ）A、节点范围B、底层刚性地面上下500mmC、基础顶面嵌固部位向上1/3HnD、搭接范围2、柱在楼面处节点上下非连接区的判断条件是：（ ABC ）A、500B、1/6HnC、Hc（柱截面长边尺寸）D、1/3Hn3、下面有关柱顶层节点构造描述错误的是：（ BD ）A、11G101-1有关边、角柱，顶层纵向钢筋构造给出5个节点B、B节点外侧钢筋伸入梁内的长度为梁高-保护层+柱宽-保护层C、B节点内侧钢筋伸入梁内的长度为梁高-保护层+15dD、中柱柱顶纵向钢筋当直锚长度≥Lae时可以直锚4、纵向受拉钢筋非抗震锚固长度任何情况下不得小于多少（ D ）A、250mmB、300mmC、400mmD、200mm5、两个柱编成统一编号必须相同的条件是（ ABD ）A、柱的总高相同B、分段截面尺寸相同C、截面和轴线的位置关系相同D、配筋相同三、计算题如下图，某大楼中间层净高3800，梁高700，三级抗震，混凝土强度C25，柱保护层30，采用绑扎搭接，求中间层柱所有纵筋长度及箍筋长度和根数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《新平法识图与钢筋计算》第一版勘误表
练习题答案
第三章
第五节
一、单选题
1、柱的第一根箍筋距基础顶面的距离是（A ）
A、50mm
B、100mm
C、箍筋加密区间距
D、箍筋加密区间距/2
2、抗震中柱顶层节点构造，当不能直锚时需要伸到节点顶后弯折，其弯折长度为（ B ）
A、15d
B、12d
C、150
D、250
3、当柱变截面需要设置插筋时，插筋应该从变截面处节点顶向下插入的长度为：（C ）
A、B、C、D、
4、抗震框架柱中间层柱根箍筋加密区范围是（ C ）
A、500
B、700
C、Hn/3
D、Hn/6
5、梁上起柱时，在梁内设几道箍筋（ A ）
A、两道
B、三道
C、一道
6、梁上起柱时，柱纵筋从梁顶向下插入梁内长度不得小于（ D ）
A、B、C、D、
7、柱箍筋在基础内设置不少于多少根，间距不大于多少（B ）
A、2根400
B、2根500
C、3根400
D、3根500
8、首层Hn的取值下面说法正确的是：（ C ）
A、Hn为首层净高
B、Hn为首层高度
C、Hn为嵌固部位至首层节点底
D、无地下室时Hn为基础顶面至首层节点底
9、当钢筋在混凝土施工过程中易受扰动时，其锚固长度应乘以修正系数（A ）
A、B、C、D、
10、在基础内的第一根柱箍筋到基础顶面的距离是多少（B ）
A、50
B、100
C、3d（d为箍筋直径）
D、5d（d为箍筋直径）
二、多选题
1、柱箍筋加密范围包括：（C D ）
A、节点范围
B、底层刚性地面上下500mm
C、基础顶面嵌固部位向上1/3Hn
D、搭接范围
2、柱在楼面处节点上下非连接区的判断条件是：（ABC ）
A、500
B、1/6Hn
C、Hc（柱截面长边尺寸）
D、1/3Hn
3、下面有关柱顶层节点构造描述错误的是：（BD ）
A、11G101-1有关边、角柱，顶层纵向钢筋构造给出5个节点
B、B节点外侧钢筋伸入梁内的长度为梁高-保护层+柱宽-保护层
C、B节点内侧钢筋伸入梁内的长度为梁高-保护层+15d
D、中柱柱顶纵向钢筋当直锚长度≥Lae时可以直锚
4、纵向受拉钢筋非抗震锚固长度任何情况下不得小于多少（D ）
A、250mm
B、300mm
C、400mm
D、200mm
5、两个柱编成统一编号必须相同的条件是（ABD ）
A、柱的总高相同
B、分段截面尺寸相同
C、截面和轴线的位置关系相同
D、配筋相同
三、计算题
如下图，某大楼中间层净高3800，梁高700，三级抗震，混凝土强度C25，柱保护层30，采用绑扎搭接，求中间层柱所有纵筋长度及箍筋长度和根数。
图3-5-1 图3-5-2
Lae=ζae*La=ζae*ζa*Lab=*1*35d
=*35*22=
搭接长度==*=
竖直钢筋长度：
长度=3800+700-Max(3600/6,650,500)+Max(3600/6,650,500)+=
箍筋长度：箍筋长度=周长-保护层*8+*2+Max（10d，75）*2
=（600+650）*2-8*30+*10*2+10*10*2=2498
箍筋上部加密区根数= （max（1/6Hn，Hc，500）+梁高）/加密间距+1上部加密区箍筋根数= 加密长度/间距=1350/100+1=15根
下部加密区跟数= max（1/6Hn，Hc，500）/加密间距+1
下部加密区根数=加密区长度/加密间距+1=650/100+1=8根
非加密区根数=（层高-上下加密区）/非加密区间距-1
非加密区长度：3800-650-650=2500
非加密区箍筋根数=非加密区长度/间距-1=2500/200-1=11根
总根数=15+8+11=34根。
