焊缝中的常见缺陷现象裂纹
焊缝中的常见缺陷现象1裂纹
ቤተ መጻሕፍቲ ባይዱ
第二章 常见缺陷的分类描述
夹钨：由于钨密度大于钢或铝，对射线吸收强，因此夹钨底
片上的影象是亮白色多边形。
5）夹杂：是由焊接冶金反应产生的、焊后残留在焊缝金
属中的非金属杂质，如氧化物、硫化物等。
第二章 常见缺陷的分类描述
6） 气孔
气孔是在熔焊时部分空气停留在金属内部而形成的缺陷。 气孔一般呈圆形或椭圆形，也有不规则形状的，以单个、多 个密集或链状的形式分布在焊缝上。
第一节 金属材料与构件中的
第二章 常见缺陷的分类描述
第一节 金属材料与构件中的
3. 焊缝中的常见缺陷现象
1） 裂纹
裂纹主要是在熔焊冷却时因热应力和相变应力而产生的， 也有在校正和疲劳过程中产生的，是危险性最大的一种缺陷。 常见的有纵向裂纹、横向裂纹和弧坑裂纹， 分布在焊缝上或热 影响区。
第二章 常见缺陷的分类描述
第二章 常见缺陷的分类描述
第二章 常见缺陷的分类描述
第二章 常见缺陷的分类描述
第一节 金属材料与构件中的
6.使用与维修中的常见缺陷现象
1）裂纹： 疲劳裂纹：工件在使用过程中承受交变应力作用产生 的裂纹。一般出现在工件的应力集中部位。 应力腐蚀： 2）摩擦腐蚀： 3）汽蚀：
第二章 常见缺陷的分类描述
第二章 常见缺陷的分类描述
7） 咬边
是在母材与熔敷金属的交界处产生的凹陷焊。
焊瘤
第二章 常见缺陷的分类描述
咬边
第二章 常见缺陷的分类描述
8）内凹
第二章 常见缺陷的分类描述
9）错边
第二章 常见缺陷的分类描述
10）未焊满
第二章 常见缺陷的分类描述
第一节 金属材料与构件中的

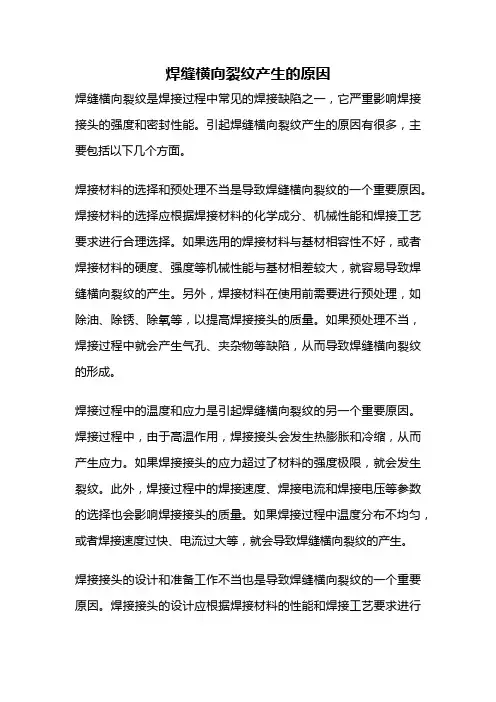

焊缝横向裂纹产生的原因
焊缝横向裂纹产生的原因焊缝横向裂纹是焊接过程中常见的焊接缺陷之一，它严重影响焊接接头的强度和密封性能。
引起焊缝横向裂纹产生的原因有很多，主要包括以下几个方面。
焊接材料的选择和预处理不当是导致焊缝横向裂纹的一个重要原因。
焊接材料的选择应根据焊接材料的化学成分、机械性能和焊接工艺要求进行合理选择。
如果选用的焊接材料与基材相容性不好，或者焊接材料的硬度、强度等机械性能与基材相差较大，就容易导致焊缝横向裂纹的产生。
另外，焊接材料在使用前需要进行预处理，如除油、除锈、除氧等，以提高焊接接头的质量。
如果预处理不当，焊接过程中就会产生气孔、夹杂物等缺陷，从而导致焊缝横向裂纹的形成。
焊接过程中的温度和应力是引起焊缝横向裂纹的另一个重要原因。
焊接过程中，由于高温作用，焊接接头会发生热膨胀和冷缩，从而产生应力。
如果焊接接头的应力超过了材料的强度极限，就会发生裂纹。
此外，焊接过程中的焊接速度、焊接电流和焊接电压等参数的选择也会影响焊接接头的质量。
如果焊接过程中温度分布不均匀，或者焊接速度过快、电流过大等，就会导致焊缝横向裂纹的产生。
焊接接头的设计和准备工作不当也是导致焊缝横向裂纹的一个重要原因。
焊接接头的设计应根据焊接材料的性能和焊接工艺要求进行合理设计，以确保焊接接头的强度和密封性能。
如果焊接接头的设计不合理，如焊缝的几何形状不当、焊接位置不当等，就容易导致焊缝横向裂纹的产生。
此外，焊接接头的准备工作也非常重要。
焊接前需要对接头进行打磨、清洁等处理，以去除表面的氧化物和污染物，保证焊接接头的质量。
如果准备工作不充分，就会导致焊缝横向裂纹的产生。
焊接操作人员的技术水平和焊接设备的质量也会影响焊缝横向裂纹的产生。
焊接操作人员需要具备一定的焊接技术和经验，以正确选择焊接参数、控制焊接过程，避免焊接缺陷的产生。
同时，焊接设备的质量也非常重要。
如果焊接设备的性能不稳定或者操作不当，就会导致焊接接头的质量下降，从而产生焊缝横向裂纹。
焊缝横向裂纹产生的原因和解决方法
焊缝横向裂纹产生的原因和解决方法一、概述在工业生产中，焊接是一种常见的连接方法，它在机械制造、建筑工程、航空航天等领域都有广泛的应用。
然而，在焊接过程中，随之而来的焊接缺陷也是一个不容忽视的问题。
其中，焊缝横向裂纹是一种常见的缺陷，它不仅会影响焊接质量，还可能引发安全事故。
了解焊缝横向裂纹产生的原因和解决方法具有重要的意义。
二、焊缝横向裂纹的原因1. 焊接材料的选择不当在进行焊接时，选用的焊接材料可能会对焊接质量产生重要影响。
如果选择的焊接材料强度不足或者与母材的化学成分不匹配，就会导致焊接过程中出现应力集中，从而容易产生横向裂纹。
2. 焊接工艺参数不合理焊接工艺参数是影响焊接质量的重要因素之一。
如果焊接电流、电压、速度等参数设置不合理，就会造成焊接过程中的温度分布不均匀，从而引起焊缝横向裂纹的产生。
3. 材料表面不洁净焊接前需要对要焊接的材料表面进行清洁处理，以保证焊接质量。
如果没有进行彻底的清洁处理，就会导致焊接材料表面附着有杂质，这些杂质会影响焊接的质量，增加裂纹的产生可能性。
4. 焊接残余应力在焊接过程中，由于温度的变化和热量的不均匀分布，容易产生残余应力。
这些残余应力会导致焊接部位的局部变形，最终导致焊缝横向裂纹的产生。
5. 设计缺陷在一些情况下，焊接工件的设计本身存在缺陷，比如焊缝的设计不合理、板材的厚度悬殊等，都会增加焊缝横向裂纹的发生。
三、焊缝横向裂纹的解决方法1. 优化焊接材料的选择在进行焊接前，需对焊接材料进行严格的选择，确保其与母材的化学成分匹配，且具有足够的强度。
对于使用对焊材料的情况，需要对搭铁焊接材和母材的化学成分及性能进行检测。
2. 合理设置焊接工艺参数合理设置焊接工艺参数是避免焊缝横向裂纹产生的重要手段。
在进行焊接前，需要根据具体的情况合理地设置焊接电流、电压、速度等参数，确保温度的均匀分布和焊接的质量。
3. 加强材料表面清洁处理在进行焊接前，需要对焊接材料表面进行严格的清洁处理。

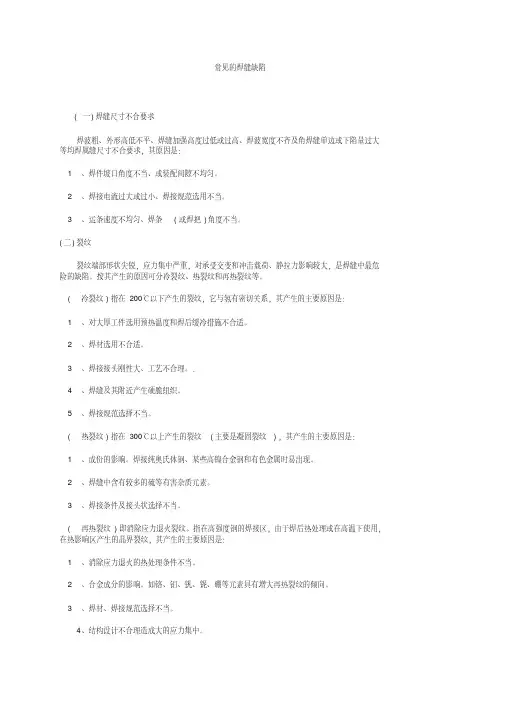

常见的焊缝缺陷
常见的焊缝缺陷
(一)焊缝尺寸不合要求
焊波粗、外形高低不平、焊缝加强高度过低或过高、焊波宽度不齐及角焊缝单边或下陷量过大等均焊属缝尺寸不合要求，其原因是：
1、焊件坡口角度不当、或装配间隙不均匀。
2、焊接电流过大或过小、焊接规范选用不当。
3、运条速度不均匀、焊条(或焊把)角度不当。
(二)裂纹
裂纹端部形状尖锐，应力集中严重，对承受交变和冲击载荷、静拉力影响较大，是焊缝中最危险的缺陷。
按其产生的原因可分冷裂纹、热裂纹和再热裂纹等。
(冷裂纹)指在200℃以下产生的裂纹，它与氢有密切关系，其产生的主要原因是：
1、对大厚工件选用预热温度和焊后缓冷措施不合适。
2、焊材选用不合适。
3、焊接接头刚性大、工艺不合理。
．
4、焊缝及其附近产生硬脆组织。
5、焊接规范选择不当。
(热裂纹)指在300℃以上产生的裂纹(主要是凝固裂纹)，其产生的主要原因是：
1、成份的影响。
焊接纯奥氏体钢、某些高镍合金钢和有色金属时易出现。
2、焊缝中含有较多的硫等有害杂质元素。
3、焊接条件及接头状选择不当。
(再热裂纹)即消除应力退火裂纹。
指在高强度钢的焊接区，由于焊后热处理或在高温下使用，在热影响区产生的晶界裂纹，其产生的主要原因是：
1、消除应力退火的热处理条件不当。
2、合金成分的影响。
如铬、钼、钒、铌、硼等元素具有增大再热裂纹的倾向。
3、焊材、焊接规范选择不当。
4、结构设计不合理造成大的应力集中。
焊接裂纹的相关基础知识
焊接裂纹的相关基础知识一、焊接裂纹概述焊接裂纹是焊接过程中一种常见的缺陷，它是指在焊接接头中出现的裂隙。
这种裂纹的产生通常是由于焊接过程中的热循环和应力作用导致的。
焊接裂纹对焊接接头的强度和可靠性产生严重影响，因此防止焊接裂纹的产生是焊接工作中一项重要的任务。
二、焊接裂纹类型1.热裂纹：热裂纹是指在焊接过程中，由于熔池中的杂质和凝固过程中的收缩应力作用，导致在焊缝中心出现的裂纹。
热裂纹通常发生在焊缝冷却过程中，由于凝固收缩而受到拉应力的作用，从而产生裂纹。
2.冷裂纹：冷裂纹是指在焊接完成后，由于材料淬火、应力集中等因素导致的裂纹。
冷裂纹通常发生在高强度钢、铝合金等材料中，由于这些材料具有较大的淬硬倾向，因此在焊接过程中容易产生冷裂纹。
3.再热裂纹：再热裂纹是指焊接完成后，在一定温度范围内再次加热时出现的裂纹。
再热裂纹通常发生在某些合金材料中，如不锈钢、镍基合金等，与材料的成分、微观结构和残余应力等因素有关。
三、焊接裂纹产生原因1.材料因素：材料的选择对于防止焊接裂纹的产生至关重要。
一些材料具有较大的淬硬倾向，容易产生冷裂纹；而一些材料在高温下容易产生脆化现象，导致热裂纹的产生。
因此，在选择焊接材料时，应根据材料的特性选择合适的焊接材料和工艺参数。
2.焊接工艺因素：焊接工艺的选择不当也是导致焊接裂纹的重要原因之一。
例如，焊接电流过大或过小、电弧电压过高或过低、焊接速度过快或过慢等都会影响焊缝的质量；此外，预热、层间温度控制不当也会导致冷裂纹的产生。
3.结构因素：结构的设计和控制对于防止焊接裂纹的产生也非常重要。
例如，接头形式设计不合理、焊缝过度集中、结构设计不合理等都会导致应力集中和变形，从而产生裂纹。
四、焊接裂纹的防止措施1.选择合适的焊接材料和工艺：根据材料的特性和要求选择合适的焊接材料和工艺参数，以减少焊接裂纹的产生。
例如，对于高强度钢、铝合金等材料，应选择低氢型焊条、预热和后热等措施来减少冷裂纹的产生；对于不锈钢、镍基合金等材料，应选择合适的填充材料和工艺参数来减少再热裂纹的产生。
不锈钢角焊缝焊接缺陷类别
不锈钢角焊缝焊接缺陷类别
不锈钢角焊缝焊接缺陷的常见类别包括以下几种：
1. 焊缝裂纹：包括冷裂纹、热裂纹和固溶温度裂纹等。
2. 焊接接触不良：焊缝与母材之间出现通气孔、夹杂物或者接触不紧密等现象。
3. 扩散现象：在焊接过程中，由于温度过高或者焊接时间过长，可能会导致焊缝内元素扩散状况不良。
4. 焊缝凹坑：焊接过程中，可能出现凹陷、孔洞和下陷等现象。
5. 焊缝表面不平整：焊接后的焊缝表面可能会出现凹凸不平的情况。
6. 焊缝压痕：焊接过程中施加过大的压力，导致焊缝表面出现压痕。
7. 焊渣夹杂物：焊缝中可能存在未熔化的焊渣或者其他夹杂物。
这些焊缝焊接缺陷会影响到焊接接头的质量和可靠性，因此，在焊接过程中需要注意避免这些缺陷的产生，并对焊接接头进行必要的检测和修复。
常见焊接裂纹的解析
常见焊接裂纹的解析焊接裂纹，焊接件中最常见的一种严重缺陷。
在焊接应力及其他致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界而所产生的缝隙。
它具有尖锐的缺口和大的长宽比的特征，按照形成的条件可分为热裂纹、冷裂纹、再热裂纹和层状撕裂等四帧一、冷裂纹冷裂纹是在焊接过程中或焊后，在较低的温度下，大约在钢的马氏体转变温度（即Ms 点）附近，或300〜200C以下（或TV0.5Tm, Tm为以绝对温度表示的熔点温度）的温度区间产生的，故称冷裂纹。
冷裂又可分为延迟裂纹、淬火裂纹和低塑性脆化裂纹。
（一）产生条件1.焊接接头形成淬硬组织。
由于钢的淬硬倾向较大，冷却过程中产生大量的脆、硬，而且体积很大的马氏体，形成很大的内应力。
接头的硬化倾向：碳的影响是关键，含碳和貉虽:越多、板越厚、截积越大、热输入量越小，硬化越严重。
2.钢材及焊缝中含扩散氢较多，氢原子在缺陷处（空穴、错位）聚积（浓集）形成氢分子，氢分子体积较氢原子大，不能继续扩散，不断聚积，产生巨大的氢分子压力，甚至会达到几万个大气压，使焊接接头开裂。
许多情况下，氢是诱发冷裂最活跃的因素。
3.焊接拉应力及拘朿应力较大（或应力集中）超过接头的强度极限时产生开裂。
（二）产生原因：可分为选材和焊接工艺两个方面。
1.选材方而（1）母材与焊材选择匹配不当，造成悬殊的强度差异；（2）材料中含碳、、铝、锐、硼等元素过髙，钢的淬硬敏感性增加。
2.焊接工艺方面（1）焊条没有充分烘干，药皮中存在着水分（游离水和结晶水）：焊材及母材坡口上有油、锈、水、漆等：环境湿度过大（＞90%）；有雨、雪污染坡口。
以上的水分及有机物，在焊接电弧的作用下分解产生H,使焊缝中溶入过饱和的氢。
（2）环境温度太低：焊接速度太快；焊接线能量太少。
会使接头区域冷却过快，造成很大的内应力。
（3）焊接结构不当，产生很大的拘束应力。
（4）点焊处已产生裂纹，焊接时没有铲除掉；咬边等应力集中处引起焊趾裂纹：未焊透等应力集中处引起焊根裂纹；夹渣等应力集中处引起焊缝中裂纹。
焊接常见缺陷的预防措施
焊接常见缺陷的预防措施引言焊接技术是现代制造业中必不可少的一种加工技术，焊接质量的好坏直接影响到焊接件的使用寿命和安全性。
而焊接常见缺陷则在一定程度上影响着焊接件的质量和使用效果，如焊缝裂纹、气孔、夹渣、质量不符合标准等。
为了提高焊接质量和保障焊接安全，本文将就焊接常见缺陷的原因和预防措施进行详细介绍。
焊缝裂纹缺陷原因焊缝裂纹是指在焊接过程中产生的裂纹，影响着焊接件的质量和使用寿命。
焊缝裂纹主要由以下几种原因造成：1.焊接接受应力过大，使得焊缝裂开；2.焊缝结构设计不合理，强度不足；3.材料质量问题；4.焊接参数不合适，影响了焊缝的质量。
预防措施预防焊缝裂纹，需要从以下几个方面着手：1.控制焊接接受应力：在焊接过程中，需要控制焊接接受应力，避免过大的应力导致焊缝裂纹。
2.合理设计结构：焊接结构设计应保证焊缝的强度足够，并且需要进行细致的分析和计算，避免设计不合理造成焊缝裂纹。
3.确保材料质量：在选择焊料和母材的时候，应根据实际需要选择质量优秀的材料。
4.控制焊接参数：根据实际需要，选择合适的焊接参数进行焊接，保证焊缝质量。
气孔缺陷原因气孔指的是焊缝内部存在空洞或者气泡。
气孔往往由以下几种原因造成：1.焊接材料表面存在油脂等物质；2.焊接过程中，气体没有完全排出；3.焊接技术水平不高，焊接不均匀；4.焊接过程中的温度和环境问题。
预防措施预防气孔的产生，需要从以下几方面注意：1.确保焊接材料表面清洁，去除油脂等不良物质；2.焊接前，需要进行充分的预热和退火工作，确保焊接材料温度符合要求；3.焊接过程中，需要控制气体流速和压力，保证焊接材料内部的气体充分排放；4.焊接过程中，需要控制焊接技术，保证焊接均匀；5.确保焊接过程中的温度和环境符合要求。
夹渣缺陷原因夹渣是指焊缝内部存在非金属物质，影响着焊接件的质量。
夹渣往往由以下几种原因造成：1.焊接材料内部存在杂质；2.焊接参数不合适；3.焊接结构设计不合理。
