钳型电流表的结构及使用
钳形电流表的使用
2、卡钳导线的方法
读数注意事项
电路电流 =选择量程 ? 满刻度数 ? 指针读数
测量小电流时，为使读数更准确，在条件允许时，可将被 测载流导线多绕几匝再放入钳口，测量结果为读数除以所 绕圈数（N）。
选择量程?满刻度数? 指针读数
电路电流 =
N
2、钳形电流表注意事项
1）测量前，检查钳形电流表铁心的橡胶绝缘是否完好，钳口 应清洁、无锈，闭合后无明显的缝隙。
钳形电流表使用
制作： 制作日期
学习目标
知识目标：
1.了解钳形电流表的特点及分类
2工?.理作理解原解互理钳感形器式电钳流形表电的流结表构和电工磁作系原钳理形电流表的结构 和
3.掌握钳形电流表的使用方法
能力目标：
利?用钳掌形握电钳流形表电测流电表路中的的使电用流方并法正确读数
目录
第一部分：钳形电流表的特点 第二部分：钳形电流表的分类 第三部分：钳形电流表的结构原理 第四部分：钳形电流表的使用 第五部分：课堂练习
2.判断： 1）钳形电流表的准确度一般都在 0.5级以上。（ ） 2）钳形电流表只能测量交流电流。（ ） 3）钳形电流表使用完后，必须把其量程开关置于最大量程位
置。（ ） 4）用钳形电流表测电流时不必切断被测电路，所以非常方便。
（）
重点回顾：
1.钳形电流表的工作原理 2. 钳形电流表的使用方法和注意事项
四、钳形电流表的使用
1、使用方法 （1）测量前，先对仪表指示调零。 （2）估计被测电流的大小，选择合适量程。 （3）若无法估计，应从最大量程开始测量，逐 步变换。 （4）测量时，将被测支路导线置于钳口的中央。 当指针稳定，进行读数。 （5）一些钳表有测量交、直流电流的功能，测量前要 根据测量要求，将档位切至交流或直流档。
钳型电流表的使用方法整理
让知识带有温度。
钳型电流表的使用方法整理钳型电流表的使用方法钳型电流表的原理及使用方法:钳型表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的状况下测量电流。
下面是我整理的关于电流表的使用方法，欢迎阅读。
钳型电流表的原理及使用方法钳型表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的状况下测量电流。
1.结构及原理钳表实质上是由一只电流互感器、钳形扳手和一只整流式磁电系有反作用力仪表所组成。
2.使用方法(1)测量前要机械调零(2)选择合适的量程，先选大，后选小量程或看铭牌值估算。
(3)当使用最小量程测量，其读数还不明显时，可将被测导线绕几匝，匝数要以钳口中心的匝数为准，则读数=指示值量程/ 满偏匝数(4)测量时，应使被测导线处在钳口的中心，并使钳口闭合紧密，第1页/共3页千里之行，始于足下。
以削减误差。
(5)测量完毕，要将转换开关放在最在量程处。
3.留意事项(1)被测线路的电压要低于钳表的额定电压。
(2)测高压线路的电流时，要戴绝缘手套，穿绝缘鞋，站在绝缘垫上。
(3)钳口要闭合紧密不能带电换量程。
一般电流表的使用规章①电流表要串联在电路中(否则短路。
①电流要从+接线柱入,从-接线柱出(否则指针反转。
);①被测电流不要超过电流表的量程(可以采纳试触的方法来看是否超过量程。
);①肯定不允许不经过用电器而把电流表连到电源的两极上(电流表内阻很小，相当于一根导线。
若将电流表连到电源的两极上，轻则指针打歪，重则烧坏电流表、电源、导线。
).电流表读数:1.看清量程2.看清分度值(一般而言,量程0~3A分度值为0.1A,0~0.6A为第2页/共3页让知识带有温度。
0.02A)3.看清表针停留位置(肯定从正面观看)--使用前的预备:1.校零,用平口改锥调整校零按钮.2.选用量程{用阅历估量或采纳试触法}文档内容到此结束，欢迎大家下载、修改、丰富并分享给更多有需要的人。
第3页/共3页。
钳形电流表的使用(共10张PPT)
1）测量前，对表作充分检查，并正确选档。
2）改变量程时应将钳形电流表的钳口断开。
3）为减小误差，测量时被测导线应尽量位于钳口
的中央，并垂直于钳口。
4）测量结束，应将量程开关置于最高档位，以防 下次使用时疏忽，未选准量程进行测量而损坏仪表。
5）测量时，要戴手套，设监护人。 6）不得测量裸导线上的电流。 7）测量时，注意与附近带电体保持安全距离，注
电磁系钳形电流表结 构示意图
1.被测电流导线 2.动铁片
3.磁路系统
三、钳形电流表的使用
1、使用 前的检查 （1）外观检查：各部位应完好无损；钳把操 作应灵活；钳口铁芯无生锈；闭合应严密；铁芯 护套绝缘应完好；指针应能自由摆动；档位变换 应灵活。 （2）调整：将表平放，指针应指在零位，否则调
至零位。
总之，应由使电表针流的互偏转感角度器尽和可能整的大流。系电流表组成。电流互感器 （二4、）指根针的据式所铁钳选形心用电的呈流档表钳位的，结口在构相形原应理，的刻当度上紧读握取读钳数形。 电流表的把手时， 电4）路测电量流其结=束选铁，择心应量将程张量开程满开刻，关度置数将于通最指高针有档读位数被，测以防电下流次使的用时导疏线忽，放未选入准钳量程口进中行测。量而损坏仪表。 （3）测松量人开应把戴手手套后，将铁表平心端闭，张合开钳，口通，使有被被测量测导线电进流入钳的口后导在线闭合相。当
2、测量
（1）已知被测电流范围时；选用大于被测值但又与之最
接近的那一档。
（2）不知被测电流范围时；可先置于电流最高档试测，
根据试测情况决定是否需要降档测量。总之，应使表针 的偏转角度尽可能的大。
（3）测量人应戴手套，将表平端，张开钳口，使被测量 导线进入钳口后在闭合。
（4）根据所选用的档位，在相应的刻度上读取读数。
指针式钳形电流表的测量原理和使用方法
指针式钳形电流表的测量原理和使用方法
摘要: 钳形电流表一般可分为磁电式和电磁式两类。
其中测量工频交流电的是磁电式，而电磁式为交、直流两用式。
本文主要介绍磁电式钳形电流
表的测量原理和使用方法。
1．磁电式钳形电流表结构
磁电式钳形电流表主要由一个特殊电流互感器、一个整流磁电系电流表及内部线路等组成。
一般常见的型号为：T301 型和T302 型。
T301 型钳形电流表只能测量交流电流，而T302 型即可测交流电流也可测交流电压。
还有
交、直流两用袖珍钳形电流表，如：MG20、MG26、MG36 等型号。
T301 型钳形表外形如图1 所示。
它的准确度为2．5 级，电流量程为：10 A、50 A、250 A、1000 A。
2．钳形电流表的工作原理
钳形电流表的工作原理是：建立在电流互感器工作原理的基础上的，当握紧钳形电流表扳手时，电流互感器的铁心可以张开，被测电流的导线进入钳
口内部作为电流互感器的一次绕组。
当放松扳手铁心闭合后，根据互感器的
原理而在其二次绕组上产生感应电流，电流表指针偏转，从而指示出被测电
流的数值。
钳形电流表的使用方法和注意事项
一、钳形电流表的定义和作用钳形电流表是一种用于测量交流电流的仪器，它通过将测量对象的电流线圈放入钳形夹具中，直接测量电流而不需要断开电路。
钳形电流表广泛应用于家庭用电、工业生产和电气维修等领域，其作用是用于检测电路中的电流大小，为电气工程师和维修人员提供准确的电流测量数据。
二、钳形电流表的使用方法1. 准备工作在使用钳形电流表之前，需要进行一些准备工作。
需要确保电路处于断开状态，以免造成触电危险。
需要检查钳形电流表的电池电量，确保电池电量充足。
需要将钳形电流表的测量范围调整到所需的电流范围。
2. 测量步骤当准备工作完成后，可以进行电流测量。
打开钳形电流表的夹具，并将测量对象的电流线圈穿过夹具。
闭合夹具，等待一段时间使得仪器稳定。
读取钳形电流表上的电流值，并记录下来。
3. 注意事项在使用钳形电流表时，需要注意一些事项。
要注意选择适当的测量范围，以免造成测量误差或对仪器造成损坏。
需要注意安全操作，避免触电危险。
在使用过程中要避免将钳形电流表暴露在高温、潮湿或有腐蚀性气体的环境中，以免对仪器造成损坏。
三、钳形电流表的注意事项1. 避免超出电流范围在使用钳形电流表时，需要注意避免超出其电流测量范围。
如果电流超出范围，不仅会影响测量精度，还可能对仪器造成损坏。
2. 避免在潮湿环境中使用钳形电流表内部有精密的电子元件，因此在潮湿的环境中使用会对仪器造成损坏。
在潮湿的环境中使用钳形电流表时，应采取防潮措施，或者选择防潮性能较好的仪器。
3. 避免受到外界电磁干扰钳形电流表属于精密仪器，受到外界电磁干扰会影响测量精度。
在使用时需要避免受到强电磁场干扰，确保测量结果准确。
4. 避免碰撞和摔落钳形电流表通常由精密的元器件组成，因此在使用和携带过程中需要避免碰撞和摔落，以免对仪器造成损坏。
5. 定期校准和维护钳形电流表属于精密仪器，使用一段时间后会出现漂移或老化现象。
需要定期对钳形电流表进行校准和维护，以确保测量精度和仪器的正常使用。

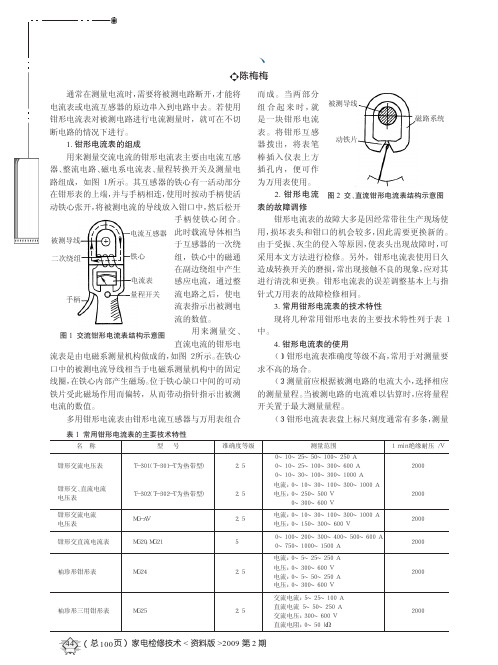

钳形电流表的组成_使用与故障检修
动铁片
用来测量交流电流的钳形电流表主要由电流互感 棒插入仪表上方
农 器、整流电路、磁电系电流表、量程转换开关及测量电 村 路组成，如图 １ 所示。其互感器的铁心有一活动部分
在钳形表的上端，并与手柄相连，使用时按动手柄使活
电 动铁心张开，将被测电流的导线放入钳口中，然后松开
插孔内，便可作 为万用表使用。
交流电流：５～２５～１００ Ａ 直流电流 ５～５０～２５０ Ａ 交流电压：３００～６００ Ｖ 直流电阻：０～５０ ｋΩ
１ ｍｉｎ 绝缘耐压 ／Ｖ ２０００ ２０００ ２０００ ２０００ ２０００
２０００
44 （ 总 100 页） 家电检修技术 < 资料版 >2009 第 2 期
用电取暖十注意
笪孔令文
2. 钳形电流 图 2 交、直流钳形电流表结构示意图 表铁心闭合。 电流互感器 此时载流导体相当
于互感器的一次绕
钳形电流表的故障大多是因经常带往生产现场使 用，损坏表头和钳口的机会较多，因此需要更换新的。 由于受振、灰尘的侵入等原因，使表头出现故障时，可
二次绕组
铁心
组，铁心中的磁通 采用本文方法进行检修。另外，钳形电流表使用日久
形电流表误差较大。 （６）严禁将钳形电流表用于 ３８０ Ｖ 以上电路的电流
测量。 （７）当被测电流较小，表头无法显示时，可将被测
导线在钳口来回多绕几道，所测数据只需除以在钳口 所绕圈数，就可反映被测电流值。
（８）测量完毕后，应将钳形电流表量程开关置于最 高测量量程。 荨
家电检修技术 < 资料版 >2009 第 2 期（总101 页 ） 45
０～３００～６００ Ｖ
电流：０～１０～３０～１００～３００～１０００ Ａ 电压：０～１５０～３００～６００ Ｖ
钳形电流表的正确使用方法以及注意事项
概述“钳形电流表“简称“钳表”，它是一种不需要断开线路就可以直接测量交流电路的携带式仪表。
有些钳表采用霍尔感应原理，甚至还可以测量直流电流。
钳表插上表笔，可变身为一个数字万用表。
这样一来，钳表不仅可以在不断开电源的情况下测交直流电流，还可以测量电压、电阻、电容、温度等。
因钳表比万用表还实用，携带也方便，所以得到了广泛应用。
工作原理首先我们要简单了解一下钳表的工作原理，这对我们正确使用钳表非常有帮助。
再来简单介绍一下钳表的工作原理，下图是钳表的原理简图：图示钳表原理图从上图可以看出，钳表的工作部分实际上就是由一个开口式电流互感器和一个电流表组成。
当被测电线从电流互感器中穿过时，被测电线电流产生的磁场会在电流互感器上感应出电流，然后通过电流表显示出来。
被测电线电流越大，产生的磁场越强，从而在电流互感器上感应出来的电流越大，电流表读数也越大。
使用方法：1 . 检查钳表外观十分破损，钳口是否能闭合紧密。
（如果外观破损，严禁使用）2 . 根据被测电线电流大小来选择合适量程（如果不知道电流大小，就用最大档先测一下，然后再换到相应档位）3 . 打开钳口，将被测导线放入钳口中央。
（注意，导线不需要剥皮）然后松开手指，让钳表自动闭合4 . 读数5 . 读数完毕，打开钳口，拿出被测导线，并把档位置于关闭状态。
图示钳表测量方法钳表使用注意事项：1. 测电流时，每次只测一根导线或者同一相的电流。
如果一次测两条线，那么测出来的结果是两条导线的电流之和。
（注意：电流不仅有大小还有方向；如果电流方向相反，那么总电流为两个电流数值相减）例如：当你同时测灯泡的零线和火线时，由于零火线电流大小相等、方向相反，产生的磁场完全抵消。
所以测出来的结果应该为零。
图示钳表测零火线如果测出来的结果不为零，那么说明灯零线和火线的电流大小不相等，说明灯的零线或者火线有电流流向其他地方。
比如：漏电。
漏电保护装置里的零序互感器就是根据这个原理来判断设备是否漏电。
钳形电流表原理及使用
钳形电流表原理及使用一、钳形电流表的结构及原理1、钳形电流表的组成钳形电流表与普通电流表不同，它由电流互感器和电流表组成。
可在不断开电路的情况下测量负荷电流。
但只限于在被测线路电压不超过500V的情况下使用。
2、原理简介简单的说钳形电流表就是利用电磁感应的原理，被测导线相当于带电主线圈，钳口相当于铁芯。
钳口卡住导线时，带电导线有电流通过时。
导线自身产生的磁场，感应到钳口的铁芯，使铁芯内部产生磁通。
而电流表铁芯上面还缠绕着一个副线圈，磁通会使副线圈也产生一个磁通，在铁芯内部两个磁通相互阻碍。
这时会使副线圈两端产生一个与主线圈，有变比倍率的电流数据。
这个数据在经电流表内部集成电路处理就会在电表上面的显示屏上面读出导线（也就是主线圈）所流过的电流的大小数据。
二、使用方法1 测量前，应先检查钳形铁心的橡胶绝缘是否完好无损。
钳口应清洁、无锈，闭合后无明显的缝隙。
2 测量时，应先估计被测电流大小，选择适当量程。
若无法估计，可先选较大量程，然后逐档减少，转换到合适的档位。
转换量程档位时，必须在不带电情况下或者在钳口张开情况下进行，以免损坏仪表。
3 测量时，被测导线应尽量放在钳口中部，钳口的结合面如有杂声，应重新开合一次，仍有杂声，应处理结合面，以使读数准确。
另外正常测量时不可同时钳住两根导线。
4 测量5A以下电流时，为得到较为准确的读数，在条件许可时，可将导线多绕几圈，放进钳口测量，其实际电流值应为仪表读数除以放进钳口内的导线根数。
5 每次测量前后，要把调节电流量程的切换开关放在最高档位，以免下次使用时，因未经选择量程就进行测量而损坏仪表。
三、注意事项1 被测线路的电压要低于钳表的额定电压。
2 测高压线路的电流时，要戴绝缘手套，穿绝缘鞋，站在绝缘垫上。
3 钳口要闭合紧密不能带电换量程。
钳形电流表原理及使用
钳形电流表原理及使用通常用普通电流表测量电流时，需要将电路切断停机后才能将电流表接入进行测量。
此时，使用钳形电流表就显得方便多了。
钳形电流表与普通电流表不同，它可在不断开电路的情况下测量负荷电流，这是它最大的优点。
一、构造与原理1. 互感式钳形电流表的构造与原理常见的钳型电流表多为互感式钳型电流表，由电流互感器和整流系电流表组成，原理图如下图所示：图1.1互感式钳形电流表是利用电磁感应原理来测量电流的。
电流互感器的铁芯呈钳口形，当紧握钳形电流表的把手时，其铁芯张开，将被测电流的导线放入钳口中。
松开把手后铁芯闭合，通有被测电流的导线就成为电流互感器的原边，于是在副边就会产生感生电流，并送入整流系电流表进行测量。
电流表的标度是按原边电流刻度的，所以仪表的读书就是被测导线中的电流值。
互感型钳形电流表只能测交流电流。
2. 电磁系钳形电流表的原理电磁系钳形电流表主要由电磁系测量机构组成。
处在铁芯钳口中的导线相当于电磁系测量机构中的线圈，当被测电流通过导线时，在铁芯中产生磁场，使可动铁片磁化，产生电磁推力，带动指针偏转，指示出被测电流的大小。
由于电磁系仪表可动部分的偏转方向与电流极性无关，因此可以交直两用。
由于这种钳形电流表属于电磁系仪表，指针转动力矩与被测电流的平方成正比，所以标度尺刻度是不均匀的，并且容易受到外磁场影响。
3. 采用霍尔电流传感器的钳形电流表针对霍尔传感器的电路形式而言，人们最容易想到的是将霍尔元件的输出电压用运算放大器直接信号放大，得到所需要的信号电压，由此电压值来标定原边被测电流大小，这种形式的霍尔传感器通常称为开环霍尔电流传感器。
开环霍尔传感器的优点是电路形式简单、成本相对较低；其缺点是精度、线性度较差；响应时间较慢；温度漂移较大。
为了克服开环传感器存在的不足，八十年代末期，国外出现了闭环霍尔电流传感器。
磁平衡式(闭环)电流传感器(CSM系列)的原理图如下图所示：图2.1磁平衡式电流传感器也称补偿式传感器，即原边电流Ip在聚磁环处所产生的磁场通过一个次级线圈电流所产生的磁场进行补偿，其补偿电流Is精确的反映原边电流Ip，从而使霍尔器件处于检测零磁通的工作状态。
常用仪器仪表使用 钳形电流表
主要培训内容
钳形电流表基本知识、使用、维护注意事项。
钳形电流表
一、 钳形电流表的基本结构
钳形电流表简称钳形表。其工作部分主要由一只 电磁式电流表和穿心式电流互感器组成。穿心式电流互 感器铁心制成活动开口，且成钳形，故名钳形电流表， 如下图所示。穿心式电流互感器的副边绕组缠绕在铁心 上且与交流电流表相连，它的原边绕组即为穿过互感器 中心的被测导线。旋钮实际上是一个量程选择开关，扳 手的作用是开合穿心式互感器铁心的可动部分，以便使 其钳入被测导线。
读数＝指示值×量程 / 满偏×匝数
钳形电流表
6、测量时，应使被测导线置于钳口内中心位置，以利于 减小测量误差。
7、钳形表不用时，应将量程选择旋钮旋至最高量程挡， 以免下次使用时，不慎损坏仪表。
钳形电流表
四、钳形电流表的保养
钳型电流表需按照以下要求进行保养： 1、严格按说明书要求，在温度、湿度、粉尘、振动、电
钳形电流表
钳形电流表
二、钳形电流表的工作原理
测量电流时，按动扳手，打开钳口，将被测载流 导线置于穿心式电流互感器的中间，当被测导线中有交 变电流通过时，交流电流的磁通在互感器副边绕组中感 应出电流，该电流通过电磁式电流表的线圈，使指针发 生偏转，在表盘标度尺上指出被测电流值。
钳形电流表
钳形电流表
谢谢
钳形电流表
4、测量时，量程选择旋钮应置于适当位置，以便在测量 时使指针超过中间刻度，以减少测量误差。如事先不知 道被测电路电流的大小，可先将量程选择旋钮置于高 挡，然后再根据指针偏转情况将量程旋钮调整到合适位 置。 5、当被测电路电流太小，即使在最低量程挡指针偏转角 都不大时，为提高测量精确度，可将被测导线绕几匝， 匝数要以钳口中央的匝数为准。
