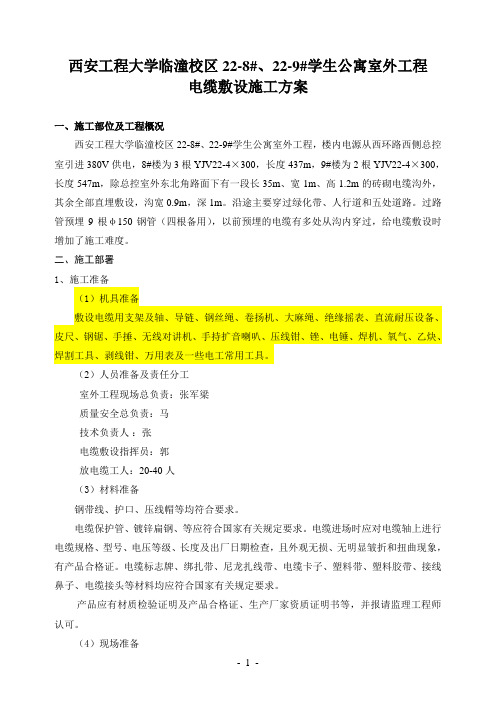

西安工程大学临潼校区22-8#、22-9#学生公寓室外工程电缆敷设施工方案

西安工程大学临潼校区22-8#、22-9#学生公寓室外工程电缆敷设施工方案一、施工部位及工程概况西安工程大学临潼校区22-8#、22-9#学生公寓室外工程，楼内电源从西环路西侧总控室引进380V供电，8#楼为 3 根YJV22-4X 300,长度437m 9#楼为 2 根YJV22-4X 300, 长度547m除总控室外东北角路面下有一段长35m宽1m高1.2m的砖砌电缆沟外，其余全部直埋敷设，沟宽0.9m，深1m 沿途主要穿过绿化带、人行道和五处道路。

过路管预埋9根© 150钢管(四根备用)，以前预埋的电缆有多处从沟内穿过，给电缆敷设时增加了施工难度。

二、施工部署1、施工准备(1)机具准备敷设电缆用支架及轴、导链、钢丝绳、大麻绳、绝缘摇表、直流耐压设备、皮尺、钢锯、手捶、无线对讲机、手持扩音喇叭、指挥红旗、校线电话、煨管器、开孔器、套丝机、压线钳、锂、电锤、焊机、氧气、乙炔、焊割工具、剥线钳、万用表及一些电工常用工具。

(2)人员准备及责任分工室外工程现场总负责：刘安泰质量安全总负责：刘金剑技术负责人：魏章银分项工程及专业技术负责人：苗双田安全员：法锁锁施工员：陈绪朝电工：刘高电缆敷设指挥员：苗宏伟放电缆工人：40-60人（3）材料准备套接扣压式薄壁钢管的管材、连接附件，宜采用同一金属材料制作。

安装前应进行外观检查，且应符合下列规定：1）型号、规格符合设计要求；2）金属内、外壁良好、均匀，无表皮剥落、锈蚀等现象；3）管材及连接附件内、外壁表面光洁，无裂纹、毛刺、飞边、砂眼、气泡、变形等缺陷；4）管材及连接附件，壁厚均匀、管口平整、光滑；5）套接管件（直管接头）的长度，不小于管外径的 2.5倍；6）管内畅通，无杂物；7）各种附件尺寸，符合设计规定；绝缘导线的型号、规格必须符合设计要求，并有出厂合格证。

钢带线、护口、压线帽等均符合要求。

土建砼及钢材材料由土建专业单独准备，低压灯、灯座、低压灯变压器、开关箱、开关、角钢、予埋钢板、电缆保护管、镀锌扁钢、等应符合国家有关规定要求。

电缆进场时应对电缆轴上进行电缆规格、型号、电压等级、长度及出厂日期检查，且外观无损、无明显皱折和扭曲现象，有产品合格证。

电缆标志牌、绑扎带、尼龙扎线带、电缆卡子、塑料带、塑料胶带、接线鼻子、电缆接头等材料均应符合国家有关规定要求。

产品应有材质检验证明及产品合格证、生产厂家资质证明书等，并报请监理工程师认可。

(4)现场准备土建必须完成电缆沟槽土方开挖及砖砌电缆沟土建工程，预埋件符合设计要求，过路预埋套管制作完毕，现场必须清理干净无集水，安装人员及施工机具及所用材料必须全部到位。

2、施工时间计划1)5月29日前完成砼路面破除。

2)5月29日至6月4日完成沟槽土方开挖。

3)5月30日至6月5完成砖砌电缆沟土建工程量，安装完成支架预埋和过路管制作。

4)6月6日至6月8日完成电缆敷设。

5)6月9日完成制作电缆终端头接头。

6)6月10日至6月12日完成电缆耐压检查及压接线头。

三、施工方案及操作工艺工艺流程砖砌沟及沟槽土方开挖T制作电缆支架T支架刷底漆T安装电缆支架及接地线T补底漆及刷面漆T清理电缆沟T电缆敷设T绝缘测试T电缆沟盖盖板T通电调验后投入运行。

1、砖砌电缆沟沟及直埋段沟槽土方开挖砖砌电缆沟长35m宽1m深1.2m。

沟壁砌砖时做好支架的预埋，第一排支架距沟底10-15cm,第二排距第一排35cm第三排距沟顶35cm支架长70cm水平间距1.5m。

直埋段沟槽宽90cm,深1.0m。

2、电缆支架制作及安装电缆支架制作好后，应即时除锈及清理污垢，并刷防锈漆和面漆。

油漆的工作粘度，必须加以控制，使其在涂刷时不流坠、不显刷纹为宜。

涂刷过程中，不得任意稀释。

电缆沟支架水平安装施工时采用16#铁丝拉直安装，随坡度保持一直线，并在一侧支架上端各敷设一根-40X 4扁钢作为接地母线，电缆支架及接地母线应安装牢固，无显著变形，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷，焊后应做好防腐处理。

3、电缆敷设1）电缆敷设前，原先预埋横穿电缆沟内的小电缆必须做特别处理，接近沟底的电缆两头横向延伸开挖，将电缆尽量压向沟底，接近地面的电缆尽量抬起，使电缆能够顺利从沟里通过。

2）电缆敷设时，放线架放在8#楼西北角，放置必须稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。

敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆浪费。

在带电区域内敷设电缆时，应有可靠的安全措施，并有施工方案后方可进行施工。

电缆敷设时，不应损坏电缆沟、和井室的防水层。

并联使用的电力电缆其长度、型号、规格宜相同。

3）电缆敷设时，应先在电缆盘上对电缆进行绝缘检查，合格后方可进行施工。

电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。

电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤，并及时装设标志牌，放电缆时分段分根施工，每人肩扛长度约1-1.5m，当放到50-70m时，再回到起点放50-70m圈起来，以此类推向前推进，端头部位用导联向前拉，如当天不能放完的电缆，应对电缆头进行防潮处理，对已放完的电缆也要做好防潮处理。

4）电缆与电缆之间应保持有30〜50MM可距。

电缆敷设排列应整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5〜6米处采用尼龙扎线带进行固定。

电缆起点及终点的予留长度为配电箱周长的一半。

5）电缆与配电箱开关端子压接时，应采用与电缆相同规格的线鼻子进行压接，具体施工应符合规范规定。

电缆支架及电缆保护铠必须与接地线或PE线可靠连接。

电缆终端头、电缆接头、拐弯处、隧道及人井内等地方，电缆上应装设标志牌。

6）电缆进入电缆沟、建筑物、盘（柜）以及穿入管子时，出入口应封闭，管口应密封。

电缆敷设完毕后，应及时清除杂物，盖好盖板。

必要时，尚应将盖板缝隙密封。

7）电缆穿管时，管道内部应无积水，且无杂物堵塞。

穿电缆时，不得损伤护层，可采用无腐蚀性的润滑剂（粉）。

电缆排管在敷设电缆前，应进行疏通，清除杂物。

穿入管中电缆的数量应符合设计要求；交流单芯电缆不得单独穿入钢管内，同一回路不得分开穿管。

8）直埋电缆的埋置深度应符合下列要求：电缆表面距地面的距离不应小于0. 7m。

在引入建筑物、与地下建筑物交叉及绕过地下建筑物处，可浅埋，但应采取保护措施。

电缆与其它管道之间平行和交叉时的最小净距，应符合下表规定。

9 ）直埋电缆的上、下部应铺以不小于100mm厚的沙层，并加盖红砖，其覆盖宽度应超过电缆两侧各50mm。

沙子中不应有石块或其它硬质杂物。

直埋电缆在直线段每隔50〜100m处、电缆转弯处、进入建筑物等处，应设置明显的方位标志或标桩。

直埋电缆回填前，应经隐蔽工程验收合格。

回填土应分层夯实。

10）电缆终端及接头制作时，应严格遵守制作工艺规程，在室外制做6kV及以上电缆终端与接头时，其空气相对湿度宜为70%及以下；当湿度大时，可提高环境温度或加热电缆。

制做塑料绝缘电力电缆终端与接头时，应防止灰尘、杂物落入绝缘内。

做到不在雾或雨中施工，在施工现场应备有消防器材。

11）电缆线芯连接金具，应采用符合标准的连接管和接线端子，其内径应与电缆线芯紧密配合，间隙不应过大；采用压接时，压接钳和模具应符合规格要求，电力电缆接地线应采用铜编织线。

剥切电缆时不应损伤线芯和保留的绝缘层。

附加绝缘的包绕、装配、热缩等应清洁。

12）剖开导线绝缘层时，不应损伤芯线；芯线连接后，绝缘带应包缠均匀紧密，其绝缘强度不应低于导线原绝缘层的绝缘强度；电缆工程施工后，应进行各回路的绝缘检查，绝缘电阻值应符合现行规范规定，并应作好记录。

四、成品保护1、角钢到达现场后要注意防雨、防锈，镀锌扁钢运到现场后要注意分类放平放直，不要有折弯。

2、电缆到达现场应放置不易被碰撞的地方，顺好电缆头，不要把雨水灌入电缆芯内。

五、质量保证及管理的措施1、现场设专职质检员，在质检员的全面督促下进行施工，施工班组必须贯彻自互检交接检检查制度。

一般部位质检员要进行复查，重要部位进行严查，以免发生质量事故。

2、施工准备期间认真熟悉图纸，作好施工图会审和施工组织设计的编制。

严格按照施工方案和国家施工及验收规范进行施工。

3、密切与土建、配合，加强联系、理顺施工程序，相互创造必要施工条件，并严格做好工序交接验收工作。

4、积极创造条件，合理安排交叉作业，为了抢时间，安装与土建，可同步进行施工。

5、进场设备材料半成品，必须坚持入库检查验收制度，材料设备应具有材质证明及合格证，无材质合格证的材料设备不得用于此工程。

6、本分部工程质量控制点为通电试验前的各项检查记录必须完成，并有操作者、检查人员的签名。

六、质量标准1、保证项目：电缆绝缘电阻值符合施工规范规定。

电缆敷设严禁有绞拧、护层断裂和表面严重划伤等缺损。

2、基本项目：电缆转弯和分支处不紊乱，走向整齐清楚，标志牌清晰齐全，防燃、隔热要求的电缆保护措施完整。

3、电缆最小允许弯曲半径见下表管路敷设允许偏差项目七、安全及注意事项1、横穿车行道和人行道的电缆沟槽必须全封闭，夜间挂红色警示灯，并做好行人安全通道的周边防护。

2、电缆及托盘安排专人看管，防止电缆被偷盗及托盘倾倒；3、电缆施工前须将电缆事先排列好，划出排列图表，按图表施工。

电缆敷设时，必须专人指挥发令，其他人等必须遵从号令行事。

敷设完后应敷设一根整理一根，卡固一根。

4、电缆绝缘检查时，电缆的另一头必须安排人员看护，设置拉线，悬挂不得有人靠近标牌，完毕后应对电缆各相对地进行放电，并及时做好各项记录。

5、送电调试前必须将所有用电设备置于断开状态，并做好安全用电的技术措施（如悬挂有电危险、注意安全的标牌）。

6、焊工施焊时，要开动火证，有人监护和配备灭火器材。

7、扶梯应有防护脚、防护滑绳，使用角度为60〜70度为宜。

严禁使用缺档、断档扶梯。

&使用切割机时，首先检查防护罩是否完整，后部严禁有易燃易爆物品，切割机不得代替砂轮磨物。

9、电动工具的接零或接地要齐全有效，随机开关灵敏可靠，电源线长度控制在标准范围内，并不得有接头，以符合不同的使用要求。

10、手持电动工具绝缘电阻应大于2兆欧，施工中并要配置漏电保护开关，严禁不用插头而用电线直接插入插座内。

11、熔化焊锡、锡块，要防止爆溅。

12、喷灯不得漏气、漏油堵塞，不得在易燃、易爆场所点火使用，工作完毕，灭火放气。

13、易I」槽打眼时，锤头不得松动，铲子应无卷边、裂纹，戴好防护眼镜。

楼板、砖墙打透眼时，板下、墙后不得有人靠近。

在施工中有不清楚部分，随时与施工员、质量检查员及有关技术人员联系，关键问题随时请监理工程师、业主及技术质量部取得联系。
