高压进线柜 做成1台D模块(进线柜)和1台PT模块(附加柜)的原因
进线柜、出现柜、环网柜及计量柜的作用和工作原理
进线柜、出现柜、环网柜及
计量柜的作用和工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
进线柜、出现柜、环网柜及计量柜的作用和工作原理
1、环网柜，构成环网供电结构所使用的开关柜，是从用
途进行定义的。
2、
3、2、进线柜，指一段母线的供电来源开关柜，在中压环
网结构中，多使用负荷开关，因为很多时候不需要保护功能，也有使用断路器的。
4、3、出线柜，指一段母线为负载供电的开关柜，在中压
环网结构中，可使用：负荷开关，如果是再往下级母线分配；熔断器+负荷开关组合电器，一般是用在小于
1600kVA的变压器保护；断路器，多用于大容量的变压器保护或其它比如电动机保护。
5、
6、4、计量柜，对供电的电量进行测量和记录的，简单说
就是用来收钱的电度表。
里面包括PT，CT和电度表。
国家电网公司的反措要求规定：
高压开关柜应选用“五防”功能完备的加强绝缘型产品，其外绝缘应满足以下条件：
1）空气绝缘净距离：≥125mm（对12kV），≥360mm （对40.5kV）；
2）爬电比距：≥18mm/kV（对瓷质绝缘），≥20mm/kV （对有机绝缘）。
进线柜出线柜计量柜PT柜联络柜隔离柜的组成及作用详解
进线柜出线柜计量柜PT柜联络柜隔离柜的组成及作用详解进线柜（也称为进线开关柜）是电力系统中的一种电气设备，主要用于将电源线路从电源侧引入及断开电源线路。
它由进线开关、电流互感器、电压互感器、组合仪表以及继电保护装置等组成。
进线柜的主要作用是实现电力系统的安全运行。
它可以起到隔离电源线路的作用，当电力系统出现故障时，通过控制进线开关，可以将故障电源线路与系统隔离，保护其他部分的正常运行。
进线柜还可以对电流和电压进行监测和测量，并将数据传输给组合仪表，实现对电力系统的实时监控和管理。
出线柜（也称为出线开关柜）是电力系统中的一种电气设备，主要用于将电源线路从进线柜分出并引入不同的负荷线路。
它由出线开关、断路器、熔断器以及继电保护装置等组成。
出线柜的主要作用是将电源线路分配给不同的负荷，从而实现对不同负荷电路的控制。
它可以根据需要对负荷线路进行切换和调整，保证电力系统中各个负荷的正常供电。
出线柜还可以通过继电保护装置对负荷线路进行监测和保护，当负荷线路出现过载、短路等故障时，可以及时切断电源，避免故障扩大影响其他负荷。
计量柜是电力系统中的一种电气设备，主要用于对电能进行计量和测量。
它通常由电能表、电流互感器、电压互感器以及仪表配电系统等组成。
计量柜的主要作用是实现对电能的计量和测量。
它可以根据需要进行不同的计量方案，对不同负荷的电能进行准确计量。
计量柜还可以对电能参数进行监测和管理，根据实际使用情况进行电能统计和计费。
PT柜（也称为电压互感器柜）是电力系统中的一种电气设备，主要用于降低电压并对电压进行测量。
它通常由电压互感器、电压继电器以及继电保护装置等组成。
PT柜的主要作用是对高压电力系统的电压进行降低和测量，使其达到人体安全范围内，以便对电压进行监测和管理。
它可以将高电压信号转化为低电压信号，提供给电压继电器进行保护和控制。
联络柜是电力系统中的一种电气设备，主要用于实现各个电力设备之间的互连和通信。
高压柜的发展状况
高压开关柜的发展状况1.高压开关柜的技术发展史2.高压开关柜国内外技术发展现状3.高压开关柜执行标准和基本要求目录前言1高压开关柜的发展史10(12)kV固定式高压开关柜10(12)kV手车式高压开关柜10(12)kV双母线高压开关柜35kV高压开关柜2高压开关柜国内外技术发展现状新一代12kV手车式高压开关柜新一代35kV的手车式高压开关柜环网柜(RMU)35kV气体绝缘金属封闭开关设备3高压开关柜执行标准和基本要求当前我国对高压开关柜的设计、制造、验收、执行的主要标准产品结构的基本要求4补充部分接第35页 2.4.3接36页新一代额定电压12kV固定式开关柜我国高压开关柜的发展状况前言忆往昔看今朝才能看到我们社会的发展和技术的进步，才能看到我们国家电器工业在过去的五十多年来，经过两代甚至三代人的艰苦奋斗取得的伟大成绩。
展望未来才能看到我们将来的发展远景。
开关柜这种配电不可缺少的设备，在我国1953年以前是一片空白。
当时我国既没有自己的国家标准，也无自己的产品品牌，更无自己的试验基地。
自1949年建国到1952年我国经历了三年的国民经济恢复时期之后，自1953年开始实施第一个五年建设计划，在第一个五年计划期间原苏联援建我国156项重点工程。
在我们电工行业国家统一引进了原苏联电工产品制造技术，这些产品包括高低压开关柜及其配套的高低压电器元件；当时分散到沈高、沈低、锦开、北开、上海华通等厂分别进行开发和生产。
发展到今天已经过去50多年，经过开发一代——淘汰一代——再开发——再淘汰的进程，产品一代比一代强，特别是改革开放以来取得突飞猛进发展，到今天在产品性能和功能上已接近或达到国际先进水平。
为了大家能够了解开关柜发展历史，下面把高压开关柜过去的发展过程作个简单介绍，并注重现在的需求把新产品作重点介绍，因所述内容是跨越五十多年时间的开关柜的发展历史，难免有不当之处，请同行给予指正与谅解。
1953年之前一些变电站，因当时我国没有高压开关柜，只好将元件固定在墙上，前面做个网门，每回路之间砌水泥砖结构墙来间隔见图1。
物业住宅小区高压供电系统各部件概述
物业住宅小区高压供电系统各部件功能概述线隔离柜 (1)高压进线柜 (2)计量柜 (2)变压器柜 (3)母线隔离柜 (3)联络柜 (3)PT柜 (4)电流互感器 (4)避雷设备 (4)接地开关柜 (5)直流屏 (5)中央信号屏 (5)高压母线 (5)变压器 (6)环网柜 (6)预装式变电站 (7)对于物业管理公司来讲，高压供电系统是指从高压进线的产权分界点到变压器之间的线路和设备。
同时使用多台变压器供电的民用建筑物，通常都采用10kV供电。
为了提高供电可靠性，建筑物一般都采用双路供电的方式，即电源从两个变电站或者从一个变电站的两个变压器下分别引入。
电缆从中心变电站进入建筑物以后，首先进入高压配电室（也称电缆π接室），然后连接到建筑物内变电室的高压柜上。
建筑群内用来改变电压的场所被称为变电室，用来接收和分配电能而不改变电压的场所称为配电室。
在一般情况下变电室和主配电室建在同一个地点，建筑面积比较大的建筑物还会再设置分变（配）电室。
高压配电设备主要由高压进线隔离柜、高压进线柜、计量柜、变压器柜、母线隔离柜、联络柜、互投柜、PT（电压互感器）柜、直流屏、中央信号屏、电流互感器、防雷设备（避雷器）、接地刀闸、高压母线、变压器、继电保护装置等组成；变电设备主要由不同电压等级及不同容量的电力变压器组成。
线隔离柜组成：主要采用手车式隔离柜，内置高压隔离开关。
由动触头、静触头、支持瓷瓶或套管瓷瓶、导电铜排、辅助开关、手车机械移动装置等组成，另外可根据用户需要选配带电显示装置。
作用：是电气系统中重要的开关电器，其主要功能是：保证高压电器及装置在检修工作时的安全，在高压进线处起隔离电压的作用。
在“分”位置时，触头间符合规定要求的绝缘距离，有明显的断开标志；在“合”位置时，能承载正常回路条件下的电流及规定时间内异常条件（例如短路）下电流的开关设备。
不能用于切断、投入负荷电流和断开短路电流，仅可用于不产生强大电弧的某些切换操作，即它不具有灭弧功能；隔离柜不能单独工作，需与高压断路器配套使用。
高压电气柜中,为什么要把PT单独设一个柜子

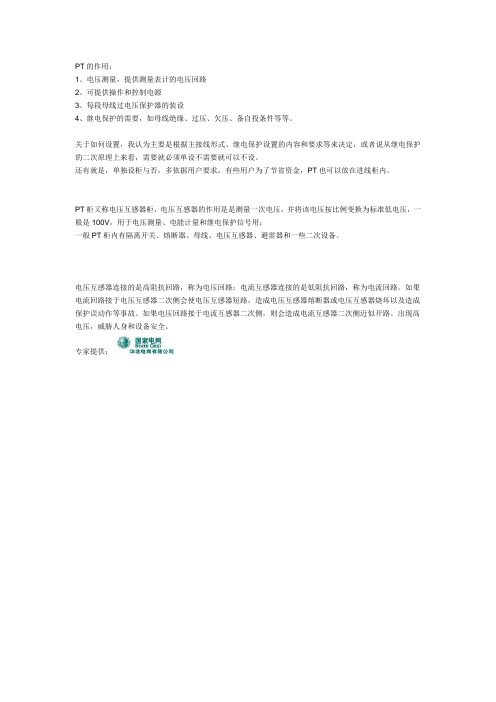

PT的作用：
1、电压测量，提供测量表计的电压回路
2、可提供操作和控制电源
3、每段母线过电压保护器的装设
4、继电保护的需要，如母线绝缘、过压、欠压、备自投条件等等。
关于如何设置，我认为主要是根据主接线形式、继电保护设置的内容和要求等来决定，或者说从继电保护的二次原理上来看，需要就必须单设不需要就可以不设。
还有就是，单独设柜与否，多依据用户要求，有些用户为了节省资金，PT也可以放在进线柜内。
PT柜又称电压互感器柜，电压互感器的作用是是测量一次电压，并将该电压按比例变换为标准低电压，一般是100V，用于电压测量、电能计量和继电保护信号用；
一般PT柜内有隔离开关、熔断器、母线、电压互感器、避雷器和一些二次设备。
电压互感器连接的是高阻抗回路，称为电压回路；电流互感器连接的是低阻抗回路，称为电流回路。
如果电流回路接于电压互感器二次侧会使电压互感器短路，造成电压互感器熔断器或电压互感器烧坏以及造成保护误动作等事故。
如果电压回路接于电流互感器二次侧，则会造成电流互感器二次侧近似开路。
出现高电压，威胁人身和设备安全。
专家提供：。
进线柜、出线柜、计量柜、PT柜、联络柜、隔离柜的组成及作用详解
进线柜、出线柜、计量柜、PT柜、联络柜、隔离柜的组成及作用详解供电系统用于将高电压通过变压器的降压至用户所需电压等级并且配置有保护、计量、分配于一起的室内综合系统。
组成：进线柜、计量柜、PT柜、出线柜、联络柜、隔离柜1、进线柜进线柜：就是从外部引进电源的开关柜，一般是从供电网络引入10kV 电源，10kV 电源经过开关柜将电能送到10kV 母线，这个开关柜就是进线柜组成:真空断路器、隔离开关、三组三线圈电流互感器、避雷器、带电显示器、电压互感器、导线等元器件作用：主要作用就是分配电量，进线柜一般配真空断路器作为开断之用，真空断路器具备短路、防过流等保护功能，同时配以隔离开关以作为检修保护检修人员安全之用，另外进线柜还配备电流互感器和电压互感器以及计量电流电压值。
因此进线柜具备了保护、计量、监控等可以实现更多综合功能。
电源进线端的保护:1.备自投装置，即备用电源自动投入装置。
2.防雷保护装置3.过电压，欠电压保护4.涌流保护：当断路器带负荷合闸时，干线产生一个远大于断路器工作电流的涌流，造成开关带负荷不能可靠合闸。
涌流保护装置即防止合闸瞬间涌流引起的误跳闸，保证断路器带负荷可靠跳闸。
5.速断保护，过流保护6.零序保护，接地保护8.重合闸装置、9.低周保护（低频减载保护）▲▲2、计量柜主要组成：电流互感器、熔断器、Vv接线的电压互感器、带电显示器作用：是电能计量装置的一种，采用高供高计的方式，通过电流互感器、电压互感器、电能表等计量装置用电情况和反映负载的用电量。
安装在用户处的计量装置，由用户负责保护封印完好，装置本身不受损坏或丢失。
3、PT柜主要组成：电压互感器、隔离刀、熔断器、避雷器作用：1、电压测量，提供测量表计的电压回路2、可提供操作盒操作电源3、每段母线过电压保护器的装设4、继电保护的需要，如母线绝缘、过压、欠压、备自投条件接线方式：Vv接线、Y，yn接线、YN,yn接线▲▲4、出线柜出线柜：就是母线分配电能的开关柜送至电力变压器，这个开关柜就是10kV 的出线柜之一组成：三组三线圈电流互感器、隔离开关、断路器、刀闸、带电显示装置作用：主要就是起分配电能作用，将主电源分配到各个用电支路开关上去,对各支路过流过载保护盒接通断开支路电源的作用。
一文带你了解：进线柜、计量柜、PT柜、出线柜、联络柜和隔离柜
一文带你了解：进线柜、计量柜、PT柜、出线柜、联络柜和隔
离柜
进线柜、计量柜、PT柜、出线柜、联络柜和隔离柜的作用是什么？想必大部分电气人员都非常清楚，但是对于刚刚入门的电气初学者来说就可能一脸懵逼了。
随着经济的发展，人们对电力资源的依赖性越来越强，为了满足社会生产生活的实际需要，越来越多的设备被应用到电力系统当中，高低压开关柜就是其中之一，它实现了电气与机械的统一，影响着电能的有效分配，其结构设计以及工艺特点会对电气性能水平造成较为直接的影响，因此在供配电系统中高低压开关柜占有首要位置，是不可缺少的一部分，它的主要作用就是保护电能的输送以及电网的正常运行。
下面本文就来讲一讲进线柜、计量柜、PT柜、出线柜、联络柜和隔离柜的组成及作用。
35kv突然缺相分析
【求教】关于35KV高压缺相的怪事，求高手分析该帖被浏览了205次| 回复了7次大家好。
我们公司高压值班室前几天夜班时出现了一件怪事：高压值班室某电工（约40岁，技术估计不怎么好）值夜班时出现停电事故，导致全厂停电半小时。
第二天我询问事故原因，该电工说当天晚上35KV高压缺相，可能缺相已经有一段时间，他发现后和徒弟立即拉掉35KV总闸，并打电话至供电公司调度室，人家检查后告诉他说我们公司所在的35KV线路出现故障导致缺相，需要停电检修。
我一直怀疑他反映情况的真实性。
我公司由于负荷大，从电厂专门拉了一趟35KV专线给厂区供电，高压进厂后经11面高压柜（1台进线柜、1台计量柜、1台PT柜和8台馈出柜）给厂区的8台35KV 直变0.4KV的变压器供电。
进线柜和变压器柜均装设综合保护装置，如果缺相，那么进线柜或馈出柜应该跳闸。
就算我们的综保全部失灵，那么在电厂那边的出线处的保护装置也应该跳闸保护。
而且车间也没有因为断相而大面积烧毁电机，电机保护器也没有出现大面积动作。
因此我推测该电工没有如实反应情况。
请大家分析一下35KV高压是否可能出现缺相且长时间不跳闸的情况。
35kv是不接地系统，断开一相后，完好的两相变成了串联单相运行。
0.4kv侧的电压变成了两相电压，以对应高压侧断线相的那相为参考，两个完好相的电压降低为86.6%，相位相差180°。
断相的可能性不大，供电公司调度室要检修也应该提前打个招呼啊，不可能突发性拉闸停电。
无语啦! 本来都瞌睡啦,看来我还得坚持一下. 第一点:拉总闸这么重要的事不请示吗? 我支持楼主,查出真相来叫他下岗.这样的人就不能放在重要岗位上.楼上说的对,35kV 不接地,断相后两相电流互成180度, 负序量很大.变压器低侧两相电压不会降太多,但第三相电压会很低的, 由于正常相电压互成180度,另外一相和这两相间成90度左右,负序分量很大,低压电机发热量会很大的, 如果用了微机型电机保护,会很快跳闸的.首先把所有保护器的记录调出来,详细记录. 综保护总会有事件记录和录波什么的,再把停电时间和电力公司对一下.最好到电力公司再去调一下他们的录波等相关记录.如果有录波他是抵赖不了的. 如果没有录波, 就看有没有低电压报警记当对好时间.很可能是PT断线. 再对报警时的三相电流,如果电流三相基本对称,那只是个PT断线,反之就是直断相了.我猜吧, 可能是pT断线,这斯没碰到过故障不会判断变瞎整了一把.我们这有一次变压器复合电压过电流动作了,值班员上去就把信号复位了,根本就没记住出了什么信号,我询问时谎报差动动作了.我下了死命令绝对不能试送.我半夜三更的搭车40公里到变电所, 晃过去1小时20分钟. 调出保护记录一看是复合电压过电流..立即试送成功. (那天的运行方式特殊)值长和值班员脱产学习三个月,三个月不得奖.值长降级楼主把保护记当传上来我们帮你分析.。
高低压配电柜(箱)行业概述
高低压配电柜（箱）行业概述声明：本文内容信息来源于公开渠道，对文中内容的准确性、完整性、及时性或可靠性不作任何保证。
本文内容仅供参考与学习交流使用，不构成相关领域的建议和依据。
一、高低压配电柜（箱）定义及分类高低压配电柜（箱）是电力系统中不可或缺的重要设备，它们负责电能的分配、控制、测量与保护，确保电力系统的安全、稳定和高效运行。
随着电力工业的发展和技术的进步，高低压配电柜（箱）在设计、制造和应用方面也在不断地优化和创新。
（一）高低压配电柜（箱）的定义高低压配电柜（箱）是对电能进行接收、分配、控制和保护的电气设备。
它们通常安装在变电站、配电室和用户现场，用于接收来自上级电源的电能，并将其分配给下级负载。
同时，高低压配电柜（箱）还具备测量、指示、保护和调节等功能，以确保电力系统的正常运行和负载设备的安全。
（二）高低压配电柜（箱）的分类1、按电压等级分类根据电压等级的不同，高低压配电柜（箱）可分为高压配电柜（箱）和低压配电柜（箱）。
高压配电柜（箱）通常指额定电压在3kV及以上的配电设备，而低压配电柜（箱）则指额定电压在1kV以下的配电设备。
2、按结构形式分类根据结构形式的不同，高低压配电柜（箱）可分为固定式、抽屉式和组合式三种。
固定式配电柜（箱）的结构相对简单，元器件固定在柜体上，适用于对空间要求不高的场合。
抽屉式配电柜（箱）则将元器件安装在可抽出的抽屉内，方便维修和更换。
组合式配电柜（箱）则采用模块化设计，可根据需要灵活组合成不同的配置，适应性强。
3、按用途分类根据用途的不同，高低压配电柜（箱）可分为进线柜、馈线柜、计量柜、无功补偿柜等。
进线柜用于接收上级电源的电能，馈线柜则将电能分配给下级负载。
计量柜用于对电能进行计量和记录，而无功补偿柜则用于提高电力系统的功率因数，降低线路损耗。
4、按断路器安装方式分类根据断路器安装方式的不同，高低压配电柜（箱）可分为固定式断路器和抽出式断路器两种。
固定式断路器直接安装在柜体上，而抽出式断路器则可抽出进行维修和更换，提高了设备的可维护性。
高压一次侧进出线系统简介
1.PT柜就是电压互感器，降压以便测量；2.进线柜是高压进线；3.出线柜是给低压变压器的出线柜；4.隔离柜一般是双电源或双回路或兼而有之的高压配电系统才有，起到一路停电另一路备用的作用。
首先高压电先进进线柜，进线柜下端并一个PT柜作表计和计量用，同时进线柜下端再连接出线柜上端，，出线柜下端经电缆连接变压器，电容柜是在低压柜的，作功率因数补偿用。
隔离柜是用在高压的，一个隔离柜里面有隔离开关和负荷开关，现在已淘汰了，现在都是负荷开关柜或者其他手车式的真空开关柜。
进线柜，就是从外部引进电源的开关柜。
一般是从供电网络引入10kV电源，10kV电源经过开关柜将电能送到10kV 母线，这个开关柜就是进线柜。
出线柜，就是从母线分配电能的开关柜。
从10kV母线经开关柜送至电力变压器，这个开关柜就是10kV的出线柜之一。
在变压器低压侧安装出口开关柜，将电能经此开关柜送至低压母线，再在低压侧安装若干台低压开关柜，将电能送到各用电处。
这些低压开关柜都是出线柜。
如果从就近引入低压系统，则进线接入的低压开关柜同样是进线柜，只是低压而已。
从低压母线引出的开关柜，同样是出线柜。
计量柜是电能计量柜(箱)的简称，是电能计量装置的一种。
安装在用户处的电能计量装置，由用户负责保护封印完好，装置本身不受损坏或丢失。
当发现电能计量装置故障时，应及时通知电能计量技术机构进行处理。
贸易结算用电能计量装置故障，应由供电企业的电能计量技术机构依照《中华人民共和国电力法》及其配套法规的有关规定进行处理。
计量柜的设计与安装：一、计量柜的配置方面10kV及以下供电的用户，应配置全国统一标准的电能计量柜(箱)。
35 kV供电的用户，宜配置全国统一标准的电能计量柜(箱)。
二、计量安全措施方面计量柜(箱)及二次回路连接部位，必须能够可靠地加装封印，且加封部位设计科学合理，不留空隙；对老型计量装置，要在确保计量安全措施的前提下，逐步进行技术改造。
三、互感器选用与配置1、计量柜(箱)必须配置专用电流互感器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程设计变更申请单
建设单位：柳州东通投资发展有限公司时间：2015年8月3日
关于河东新区邮件处理中心10kV高压配电工程高压进线柜做成1台D模块（进线柜）和1台PT模块（附加柜）与原设计
蓝图不符的情况说明
目前，电网中的10kV环网柜一般采用SF6全绝缘型单元柜。
以ABB的sefeplus环网柜为代表，国产全绝缘型单元柜也是基于ABB 的sefeplus基于发展而来。
ABB的sefeplus和国产的safe 系列高压开关柜是紧凑型开关柜，它的标准宽度为325mm，采用不锈钢钢板作为绝缘气体的封闭外壳，以SF6气体作为汇流母排间的绝缘介质，采用电缆插座可与电缆方便联结。
一台紧凑型开关柜就是一个模块，一般可以分为以下模块形式：
C——负荷开关模块；
De——带接地刀的电缆连接模块；
D——不带接地刀的电缆连接模块；
F——负荷开关+熔断器F组合模块；
V——真空开关模块；
SL——母线分段开关模块（负荷开关）；
SvBr——线分段开关模块（真空开关）；
Be——母线接地模块；
M——计量模块；
PT——电压互感器模块；
电压互感器PT的体积以及安全距离的要求决定了它需要单独做成一个模块（一台高压柜），采用电缆或扩展母线与其他模块连接
起来。
我公司在柳州东通公司河东新区邮件处理中心10kV高压配电工程使用的是泰豪科技(深圳)电力技术有限公司的SD-safe系列高压环网柜，也是类似于ABB的safeplus。
由于在该工程中设计院的设计图纸中高压进线柜包含了两个模块（见附图1）：PT模块和D模块（不带接地刀的电缆连接模块），特此，只能将原设计图上的进线柜G1做成一台进线柜（D模块，见附图2）和一台PT附加柜（PT模块，见附图3）。
附图1：设计图中高压进线柜图纸
附图2；修改成D模块（进线柜）
附图3：修改成PT模块（附加柜）。
