用质子磁力仪测定岩(矿)石标本几个问题

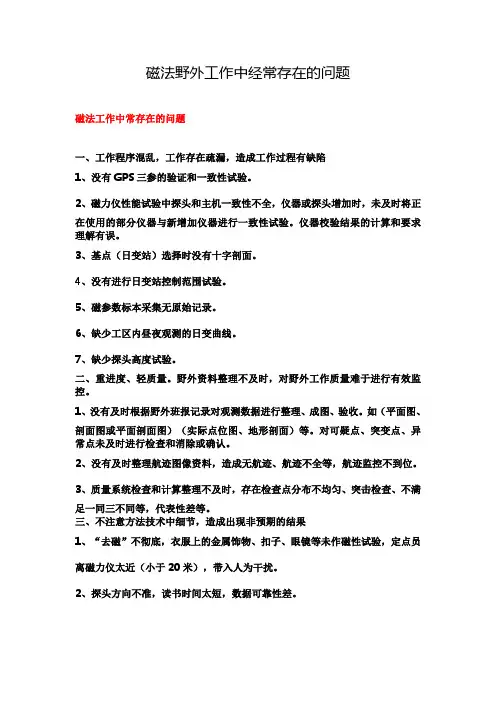

磁法野外工作中经常存在的问题
磁法野外工作中经常存在的问题磁法工作中常存在的问题一、工作程序混乱，工作存在疏漏，造成工作过程有缺陷1、没有GPS三参的验证和一致性试验。
2、磁力仪性能试验中探头和主机一致性不全，仪器或探头增加时，未及时将正在使用的部分仪器与新增加仪器进行一致性试验。
仪器校验结果的计算和要求理解有误。
3、基点（日变站）选择时没有十字剖面。
4、没有进行日变站控制范围试验。
5、磁参数标本采集无原始记录。
6、缺少工区内昼夜观测的日变曲线。
7、缺少探头高度试验。
二、重进度、轻质量。
野外资料整理不及时，对野外工作质量难于进行有效监控。
1、没有及时根据野外班报记录对观测数据进行整理、成图、验收。
如（平面图、剖面图或平面剖面图）（实际点位图、地形剖面）等。
对可疑点、突变点、异常点未及时进行检查和消除或确认。
2、没有及时整理航迹图像资料，造成无航迹、航迹不全等，航迹监控不到位。
3、质量系统检查和计算整理不及时，存在检查点分布不均匀、突击检查、不满足一同三不同等，代表性差等。
三、不注意方法技术中细节，造成出现非预期的结果1、“去磁”不彻底，衣服上的金属饰物、扣子、眼镜等未作磁性试验，定点员离磁力仪太近（小于20米），带入人为干扰。
2、探头方向不准，读书时间太短，数据可靠性差。
3、日变站没有明显标志、固定不牢靠、位置和高度无法保证固定不变。
日变曲线受刮风、雨天等影响严重。
4、测点标志不明显，无法保证检查时在同一点位。
5、对特殊点、干扰因素记录不全，靠补记、追记，对异常解释。
6、野外工作安排和对进度监控不到位，出现非预期的空点、空线，给工作带来不便。
7、对突变点、干扰点、异常点未能及时在野外进行重读检查。
四、剖面布设没有通过异常中心、长度不够，异常不完整。
五、对野外数据、记录整理的内容和格式要求不完全清楚，上级检查时提供不出较为完整的资料。
六、对三级质量检查的时机、检查内容和方法执行不到位，三级质量检查流于形式，记录不客观。
如签名、日常初步验收、三级检查表的填写等。
试析岩矿测试中的误差来源及如何提高结果准确度
101CITYGEOGRAPHY试析岩矿测试中的误差来源及如何提高结果准确度房宏伟（中化地质矿山总局河北地质勘查院，河北 石家庄 ０５００３１）摘要：岩矿测试的最终要求是得到准确的实验结果。
要做到准确，首先需要精密。
如果把所有影响分析结果的因素都控制在允许的范围内，就可使测量做得精密；如果又同时控制了产生系统误差的原因，或校正了系统误差，就可以得到既精密又准确的测量结果。
本文对误差的种类、产生的原因以及如何减小消除误差，提高检测的准确度做了介绍。
一、误差的种类按误差的性质分类，一般分为系统误差、随机误差、粗大误差。
1、系统误差又称可测误差。
它是由测量过程中某些经常原因造成的，只要检测条件不变，重复测量时会重复出现出来，其大小、符号都不变。
对测量结果的影响较为固定。
2、偶然误差又称随机误差，是不可测的。
是由测量过程中多种因素的随机变动引起的。
重复测量时，其大小、符号都是随机的，但多次测量时，它出现的概率呈正态分布：正负偏差出现的几率大致相同，大偏差出现的次数小，小偏差出现的次数多。
3、粗大误差：重复性条件下测得的一组数据中，测量值与无限次测量的平均值之差明显超出规定的条件下预期，这种误差被称为粗大误差。
当判断出某个测量值含有粗大误差时，处理的办法就是剔除。
本文重点讨论系统误差和偶然误差。
二、误差产生的原因1、系统误差产生的原因：测量过程中的固定因素引起的。
a．方法的缺陷，称量分析中沉淀的溶解度不够小，滴定分析中反应进行得不够完全，滴定终点与理论终点不一致。
b、仪器未校准，包括分析天平或玻璃量器未校准等。
c、试剂不够纯，如去离子水中有杂质、试剂纯度不够，或试剂失水、吸水、吸附二氧化碳等。
d、操作者个人习惯误差，如滴定管读数时习惯性偏差，滴定终点时对指示剂变色的观察偏差。
2、偶然误差产生的原因：测量过程中多种因素的随机波动引起的，如：环境温度、湿度、压力的波动；电源不稳、电压波动；仪器噪声、本底波动；操作者判断波动。
磁法标本测量
磁法标本测量
利用质子磁力仪测量岩石磁性时，其测定装置见下图。
探头轴向置于南北方向，标本盒放在一个无磁性合页板的倾斜板面上，倾斜板面的倾角应与当地地倾角I一致，倾斜面朝北，置于探头轴向两侧东或西，使标本盒中心与磁系中心在同一个水平面上，此装置同于高斯第二位置测定法。
但标本测量轴受地磁场T磁化。
当两个探头间距较小时，梯度读数相当于标本所产生的磁场。
每个轴须每旋转90度读一次数，每个轴的正反向都需测量。
测量的结果须满足如下条件：
n1+n2/2, n3+n4/2, n5+n6/2<= n0
计算参数可按下式计算：
k‘=（5R3/3T0V）*[ n1+n2 + n3+n4+ n5+n6]*10-3（SI）
Mr=（5R3/V）*[（n1-n2）2+（n3-n4）2+（n5-n6）2]1/2*10-3（A/M）
以上测得磁化率均为视磁化率，可利用近似球体标本的计算公式求得其真磁化率k，即
k=k‘/（1-1/3k’）
*由此，在知道岩石磁性后，就可大概计算出岩石的体积及所产生的磁场强度。
用质子磁力仪测定岩_矿_石标本磁参数时应注意的问题_李才明
20 .5 41 .8 -5 .2 M rT :
4 839
9 .9
n6 50 030 .4 -43 .2 -22 .1 -40 .9 38 .0 -9 .0 M rTH : 8 999
20 .8
n0 50 053 .4 -2 .0
n1 50 024 .2 -22 .2
n2 50 086 .5
36 .8
【关键词】 磁参数 ;质子磁力仪 ;磁感应强度 ;磁化率 ;磁化强度
中图分类号 :P737 , P 318 .6 +3 文献标识码 :A
文章编号 :1001-6872(2004)01 -0105 -03
0 引 言
磁化作用 。 进而用质子磁力仪与刃口式垂直磁秤对 不同的几种岩(矿)石标本进行了磁性测定 , 对测定 的结果进行对比研究后 , 确定了产生偏差的原因 。
6 245
46 .3
n3 50 029 .0 -46 .4 -23 .5 -44 .1 48 .3 1 .3 κTH : 12 154
68 .2
n4 50 042 .4 -26 .0 -10 .1 -23 .7 54 .2 7 .2 M rz :
5 900
n5 50 062 .5
18 .2
10 .0
44 .5 54 .0 9 .5 30 .5 -14 .0 36 .5 -8 .0 50 .7 6 .2 30 .4 -14 .1 62 .0 17 .5
Mκ MMκκTrzTrTHrT: zH:: :::
2
5 125 280 851 945 389
055 676 064 296 617 052
42 .6 69 .4
生的磁感强度值(即表中)计算的磁化率及剩余磁化强度 ;κTH , M rTH .用质子磁力仪测定的磁感强度的垂直梯度值(即表中)计算的磁化

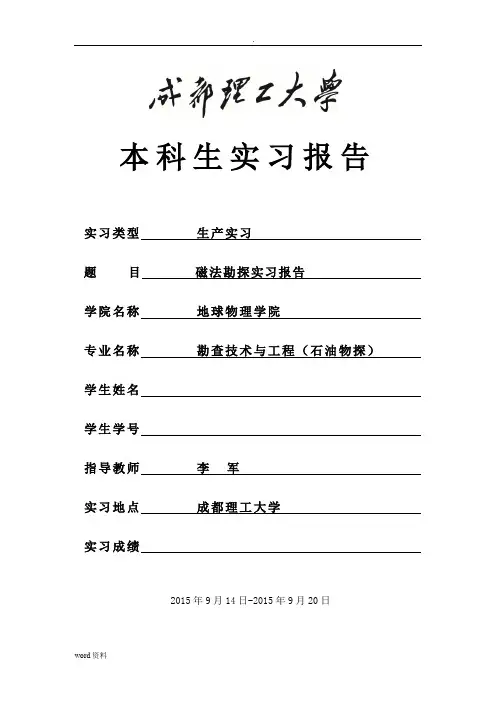

磁法实习报告
本科生实习报告实习类型生产实习题目磁法勘探实习报告学院名称地球物理学院专业名称勘查技术与工程（石油物探）学生姓名学生学号指导教师李军实习地点成都理工大学实习成绩2015年9月14日-2015年9月20日目录第1章前言 (1)1.1实习时间、地点、要求、目的介绍 (1)1.2影响磁测工作的因素 (2)1.3实习工作量及完成情况 (2)第2章磁法勘探野外施工技术设计 (4)2.1实习的地质任务及要求 (4)2.2磁测工作技术设计 (4)2.2.1测区、比例尺选择要求及测网设计原则 (4)2.2.2 基点选址 (4)2.2.3 专门剖面与专项工作的设计 (5)2.2.4 磁参数测定工作 (5)2.2.5 生产技术试验工作 (6)2.2.6 物性测试方法 (6)2.3磁测工作质量保障措施 (10)2.3.1 仪器介绍 (10)2.3.2磁测精度设计 (13)2.3.3干扰措施排除方法 (14)第三章磁法勘探数据采集及质量评价 (14)3.1仪器性能标定 (14)3.1.1仪器一致性检查 (14)3.1.2水平噪声检查 (15)3．2野外数据采集及系统质量检查 (16)3.2.1野外数据采集 (16)3.2.2系统质量检查 (19)第四章磁测资料处理 (27)4.1磁测资料处理方法相关原理 (27)4.1.1 日变改正 (27)4.1.2 正常梯度改正与高度改正 (28)4.1.3 延拓 (29)4.1.4 导数 (30)4.2磁测原始数据处理结果数据及图件、异常分类分区及统计 (31)4.2.1磁异常图件的绘制 (31)4.2.2.对测区数据求导数（用SURFER软件处理） (31)4.2.3进行滤波处理（用SURFER处理） (33)第五章磁测资料解释 (36)5.1磁测资料解释方法介绍 (36)5.1.1 特征点法 (36)5.1.2 经验切线法 (36)5.2典型剖面经验切线深度解释 (36)第六章实习认识与学习体会 (39)参考文献 (40)第1章前言磁法勘探是通过观测和分析由岩石、矿石或其他探测对象磁性差异所引起的磁异常，进而研究地质构造和矿产资源或其他探测对象分布规律的一种地球物理勘探方法。
高精度磁法测量工作流程
高精度磁法测量工作流程文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]目录第一章出队前的准备第一节野外用品准备在接到出队任务时，磁测小组成员必须将出队所需的仪器、材料，测量物性标本的工具（标本架、电子称、钢尺、罗盘、记录本等）准备好，对野外安全措施物品等物资进行清点，发现所缺应立即上报负责人进行购买。
当确定生产工具配备齐全后，小组成员须共同检查仪器及配套工具的完好程度，经检查一切正常后，由项目负责人进行磁法仪器的分配，并做好相关记录。
同时提醒工作人员在野外的生产注意事项和操作规程，各操作员接到仪器后要妥善保管、不定期的检查和维护，确保野外生产的顺利进行。
第二节工期的确定及资金的准备项目负责人应提前收集工区的地形、地质及物化探资料，编写工作设计。
根据收集来的地质资料，分析工区的地质、地形难易程度，再结合以往工作经验，确定出完成野外工作区任务的大体时间，然后上报给单位负责人审批。
审批完成后从财务借野外生产备用资金。
第二章野外操作步骤第一节踏勘踏勘的主要目的是了解工区概况，以确定方法的有效性。
踏勘工作的工程布置图可根据收集来的地质及物化探资料初步布设，以测线垂直探测对象或已知异常的走向为原则，踏勘应包括下列内容：a 核对地质情况及研究程度、了解可供利用的山地工程、测绘标志、以前的物化探测网及异常标志等；b 了解可布测区范围、测线方向和长度；c 了解工区地形、地貌、通视和交通运输等工作条件；d 收集（测定）主要岩矿（包括第四纪盖层）石的磁化率和剩磁参数；e 了解地质和人文干扰因素的种类、强度及分布等情况；f 采集少量矿样及高磁性的岩石进行物性测试，每个测点不少于5块标本，以提高代表性，初步了解有用矿产的种类、矿石富集程度及与磁性参数的关系。
第二节测网布设根据委托人和设计要求，采用相关工作比例尺，基线采用中海达RTKV8进行布设，实地点位误差小于设计要求。
测点布设采用手持GPS与磁测工作同时进行，工作前GPS需进行参数校正。
岩(矿)石标本磁化率测定方法试验及认识
笔者给 出磁 力仪 和磁 化率仪应用建议。便携式磁 化率仪具 有小巧 、 轻便 、 高效等特点 ， 在今后会有广泛的应用 空间。
关键字 ： 磁化 率； Ｇ － ８ ５ ８铯光泵磁力仪 ； Ｗ Ｃ Ｚ 一 １质子磁 力仪 ； Ｗ Ｃ Ｈ 一１ 磁化率仪 ； Ｓ Ｍ 一 ３ ０ 磁化 率仪
中 图分 类号 ： Ｐ ６ ３ １ ． ２ 文献标识码 ： Ａ 文 章 编 号 ：１ ６ ７ ２ —４ １ ３ ５ （ ２ ０ １ ５ ） ０ ３ —０ ２ １ ５ － ０ ３
１ ． ２ＷＣＺ 一 １ 质 子磁 力仪
１ 测定磁化率仪器及测量方式概述
磁 法勘 探仪器 作 为一种 测量 磁场 强度 大小 的仪 器， 最 早 可追 溯 到 １ ８ ３ ２ 年有 Ｃ ａ ｒ ｌ Ｆ ｒ ｉ ｅ ｄ ｒ ｉ ｃ ｈ Ｇａ ｕ ｓ ｓ 发 明 的用 一个 悬挂 在空气 中的磁棒研 制 而成 的测量 磁
场 ， 随着科 技 的迅速 发展 ， 过去 体积 大 、 笨重 的机 械
该仪器是在参照国外先进磁力仪基础上针对我 国 实 际情况 采用 先进技 术研 制 的新 一代 质子 磁力 仪 ， 其 磁 场重 复 测 量精 度 为 ０ ． ５ ｎ Ｔ， 分 辨率 高 达 ０ ． １ ｎ Ｔ， 其 具有 仪 器轻 便 、 高 分辨 率 、 抗 干 扰 能力 强 等特 点 。
式 磁 力仪 （ 悬丝式 、 刃 口式等 ） 发 展 到 现在 轻便 的 电
子式磁法仪器 ， 磁通门磁力仪 、 质子磁力仪 、 光泵磁
收 稿 日期 ： ２ ０ １ ５ — ０ ６ — ２ ８
资 助项 目： 中国地质 调查 项 目“ 蓟县一 沧州地 区 １ ／ ２ ５ 万区域重力调查 （ １ ２ １ ２ ０ １ １ ２ ２ ０ ５ ７ ０ ） ” ； 人力资源社会保 障部 择优 资助留学人
用GSM—19T微机质子磁力仪测定岩(矿)石标本磁性参数的方法及磁性参数实际工作中的应用
用GSM—19T微机质子磁力仪测定岩（矿）石标本磁性参数的方法及磁性参数实际工作中的应用在磁法勘探工作中，岩石和矿石的磁性及其差异，是磁法勘探的地球物理基础，也是产生磁异常的地质原因。
因此，要对此异常进行正确的地质评价，就必须对岩石和矿石的磁性进行测定。
测定岩（矿）石磁性参数的仪器类型和方法甚多，本文主要介绍在野外条件下无需添置专用的磁性测定仪器，利用高精度GSM-19T微机质子磁力仪（产自加拿大）测定标本的磁性参数，具有一定实用价值。
标签：GSM-19T微机质子磁力仪磁化率剩磁实际工作中的应用岩（矿）石的磁性参数是磁法勘探应用的前提，也是成果解释的物质基础。
正确合理的取得岩（矿）石磁性参数，对磁测工作很重要。
磁测参数的利用贯穿于磁测工作的始终，编写设计、布置工作、估算异常大小、定性和定量解释都离不开磁参数。
因此如何正确的获得岩石和矿石的磁性参数在磁法勘探中是一项十分重要的工作，它对正确进行磁异常的地质评价具有重大的实际意义。
本文主要介绍在野外条件下无需添置专用的磁性测定仪器，利用高精度GSM-19T微机质子磁力仪，对岩（矿）石标本用高斯第一位置进行磁性测定。
在进行磁法测量工作过程中，要掌握工作区内的岩（矿）石的大体分布特征。
然后根据异常解释的需要对工作区岩（矿）石标本进行合理采集，主要岩（矿）石每种岩性不得少于30块。
1具体岩（矿）石标本物性测定的方法1.1仪器及辅助设备仪器——使用GSM-19T微机质子磁力仪。
传感器采用单探头的总场测量装置，将标本靠近探头一定距离，同时在附近设一日变站（使用同类仪器），将每次读数进行日变改正后才能算出标本产生的磁场。
标本架——用CSC-61磁秤脚架做支撑（或自制），其上置两块活动的（带无磁合页）平板。
一块水平放置并固定在架上，另一块倾斜可调，使交角与当地磁倾角相等，并使倾向朝北，置于探头北侧，见图1，板上装有角铝，以防标本盒下滑。
标本盒——边长为10cm的正方形木盒，按左螺旋系统规定X轴向东，Y轴向北，Z轴向下，在3个轴向的正向盒面分别标以2、4、6；在3个盒的负面上分别标以1、3、5，当将这标本盒置于上述标本架倾斜面上，Z轴与地磁场T方向一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用质子磁力仪测定岩(矿)石标本几个问题樊金生;张云明;郭文波;王晓燕【摘要】在前人研究的基础上,针对用质子磁力仪进行岩(矿)石标本磁性参数测定和计算过程中遇到的测定位置含糊不清、T0取值单位不正确、标本面的编号混乱以及出现负磁化率等问题,从最初对磁秤法测定磁参数高斯位置的定义和公式推导过程人手,从原理上分析了质子磁力仪与磁秤法测定磁参数的不同之处,对质子磁力仪标本测定时的高斯第一位置和高斯第二位置、标本面的编号、测定顺序、地磁场的取值单位等进行明确说明,同时对视磁化率出现负值的原因进行分析,并提出了相应的改进措施,对今后用质子磁力仪进行岩(矿)石标本磁性参数测定和计算有一定的帮助.%Determination and calculation of magnetic parameters of rocks and minerals are faced with some problems such as ambiguous location determination, incorrect units of Ta, ID confusion of specimen surface and negative magnetic susceptibility. On the basis of previous studies and starting with determination of Gauss position using mechanical magnetometer and formula derivation, this paper first analyzed the difference in principles between proton-type magnetometer and mechanical magnetometer, and then clearly explained Gauss first position, Gauss second position, the number of specimens surface, the order determination and unit of geomagnetic field. The cause of negative magnetic values were also analyzed and the measures for improvement were put forward. The results obtained can be of some help to the determination and calculation of magnetic parameters of rocks and minerals.【期刊名称】《物探与化探》【年(卷),期】2012(036)002【总页数】4页(P250-252,259)【关键词】质子磁力仪;标本磁性测定;高斯第一位置;高斯第二位置;高斯单位制(CGSM);国际单位制(SI)【作者】樊金生;张云明;郭文波;王晓燕【作者单位】西北有色地质勘查局物化探总队,陕西西安710068;西北有色地质勘查局物化探总队,陕西西安710068;西北有色地质勘查局物化探总队,陕西西安710068;西北有色地质勘查局物化探总队,陕西西安710068【正文语种】中文【中图分类】P631.2用质子磁力仪测定岩(矿)石标本的磁性，前人已作过不少研究和试验［1－3］，与用磁秤和无定向磁力仪比较，这种方法具有操作简单、快速、准确的特点。
但由于其测量的是磁场总强度T，磁化场是T0，而不是Z0;加之过去磁法勘探使用高斯单位制(CGSM制)，而现在使用的是国际单位制(SI制)。
对于这些变化，在《地面高精度磁测规范》(DZ/T 0071-93)［4］中没有明确，其中所规定的方法和计算公式是从早期的磁秤法移植过来的，对测定位置、计算磁化率时地磁场的单位说明都存在含糊不清之处，导致实际生产中标本磁参数测定、计算常出现错误。
笔者根据前人对磁参数测定方法的经验和研究，结合生产中遇到的问题，就质子磁力仪进行岩石标本磁性测定中容易出现的几个问题和解决的具体方法进行探讨，便于今后正确进行磁参数测定、计算。
1 几个重要的问题用质子磁力仪测定岩矿石标本磁性，常存在以下几个问题。
(1)用质子磁力仪进行标本磁性测定时，由于观测参数不再是垂直分量，而是总场，高斯第一或第二位置标本如何放置存在不同的理解。
由于对高斯第一或第二位置界定不清，所用计算公式张冠李戴。
(2)测定定向标本时，定向标本的采集、方向、标本面标注不正确，导致错误的结果。
(3)虽然一般教科书和规范中均给出了磁参数计算公式，但由于CGSM制与SI制的差异和习惯，在计算过程中，地磁场场强度的单位常发生错误，导致计算结果出现错误数值。
(4)视磁化率计算值常出现较多的负值，与岩矿石磁性一般规律不符。
2 问题的探讨2．1 关于高斯第一位置和高斯第二位置由于观测点与标本相对位置不同，磁参数计算公式也不同，因此，搞清高斯第一位置和高斯第二位置对磁参数标本测定非常重要［5］。
什么是高斯第一位置和高斯第二位置，根据标本和磁系的位置关系，把测定标本磁轴延长线上一点的磁场的位置叫第一位置，把测定标本磁轴中垂线上一点磁场的位置叫第二位置。
在磁秤法中，观测的是磁场的垂直分量Z0，即高斯第一位置是把标本放在磁系的正下方，使标本中心与磁系中心在同一铅垂线上，而高斯第二位置则是把标本放在仪器的侧面，保持标本中心与磁系中心在同一水平面内。
而质子磁力仪测量的是磁场总强度T，不再只是垂直分量Z0，存在地磁场T0方向的影响，测定时，磁参数标本的摆放位置也不应该像磁秤法那样简单，质子式磁力仪测定法必须根据地磁场T0方向与垂直场Z0的不同，重新考虑标本放置位置。
实际上这不是一个很复杂的问题，只要把现在的地磁总场T0看作是过去的垂直场Z0就可以了，只是磁化场不再是垂直向下的，在我国是向北倾斜的。
图1 文献［4］中的图C1文献［4］中指出:“用CSC-61磁秤脚架作支撑，其上置两块活动的(带无磁合页)平板，一块水平放置并固定在架上，另一块倾斜可调，使交角与当地磁倾角相等，并使倾向朝北，置于下探头北侧”;“可采用高斯第一位置测定，如图1所示，也可采用第二位置测定，使标本架上倾斜板面垂直于地磁场T0的磁力线，并使标本盒位于探头筒的正东(西)面。
盒中心与探头中心等高”。
这样表述对高斯第一位置和第二位置含混不清，若同指高斯第一位置或高斯第二位置，有互相矛盾之处。
笔者分析，图1所示应是高斯第一位置，前一段文字描述可能是高斯第一位置，后一段文字描述则应是高斯第二位置。
但教科书［6］中高斯第二位置测定法给出的装置要求倾斜板面的倾角应与当地地磁倾角I0一致，这又与“采用第二位置测定，使标本架上倾斜板面垂直于地磁场T0的磁力线”相矛盾。
对高斯第二位置来说，如果放置标本的倾斜板面的倾角与当地地磁倾角I0一致还是垂直于地磁场T0的磁力线，对定向标本计算磁偏角和磁倾角也是不同的，也会导致错误的计算结果。
因此，高斯第一、第二位置应强调说明。
高斯第一位置应是，标本置于下探头北侧，使放置标本的斜板面与水平面交角和当地磁倾角相等，探头中心与标本盒中心连线平行，倾向朝北，记录面为地磁场方向的盒面号，如图2左。
高斯第二位置应是，标本盒位于探头筒的正东(西)面，使标本架上倾斜板面平行于地磁场T0的磁力线，并使盒中心与探头中心等高，记录面为地磁场方向一侧的盒面，如图2右。
图2 高斯第一位置(左)和高斯第二位置(右)2．2 关于标本面的编号顺序文献［4］中规定，标本盒面的编号“按左螺旋系统规定x轴向东，y轴向北，2轴向下，在3个轴向的正向盒面分别标以2、4、6;在3个盒的负面上分别标以1、3、5，当将这标本盒置于上述标本架倾斜面上，z轴与地磁场T方向一致”;“对于定向标本，应使其东、北、下方向分别与标本盒x、y、z轴正方向一致”，记录号“按向上盒面的号码”。
应注意的是，这些与过去教科书中和习惯是不一样的，一是坐标系统不一致，二是标本盒面标号不同。
这样，计算定向标本的磁偏角、磁倾角的公式也是不一样的。
因此，如果采用文献［4］中的计算公式，则必须按上述规定来做，就是:东方向为x轴，北方向为y轴，垂直方向为z轴;标本盒面顺序东面为2，西面为1，北面为4，南面为3，下面为6，上面为5，如图3。
记录面为靠近地磁场进入面(见图2)。
图3 标本面编号顺序2．3 关于磁标本计算公式中地磁场的取值文献［4］给出了计算高斯第一位置时磁化率的公式式中，r为标本中心到探头中心距离;V为标本体积;T0为当地总磁场值。
这个公式是在CGSM单位制下推导转化过来的。
n0～n6是观测的磁感应强度，它们在CGSM单位制中，应为高斯(Gs)，T0在CGSM单位应是奥斯特(1 γ=10－5O)，这样计算出的磁化率应为CGSM制的量纲。
按习惯，n0～n6单位取γ(1nT=1 γ=10－5Gs)，T0单位取奥斯特(O)，则视磁化率单位为10－5(CGSM)，但原公式前边系数中本来有一个1/2系数，可以变成5×10－6(CGSM)，也就是5×10－6×4π(SI)。
因此，正确的做法是:T0的单位为O(1 O=10nT)(例如，假设本地磁场为50 000 nT，则应用0．5 O)，n0～n6单位取纳特(nT)，计算出来的视磁化率单位就是10－6×4π(SI)。
这样的好处是计算数值与原来CGSM单位制是一致的，便于对磁性强弱的判断习惯。
对高斯第二位置来说也是一样的。
如果不明白公式的来历，常会认为两者取同一单位，结果计算值很小;若再除以10－6×4π，以为就化为公式中要求的单位(10－6×4π SI)了。
实际上这两种结果都是不对的，文献［4］中是一个特定公式，要用上述正确单位值进行计算。
2．4 关于视磁化率出现的负值岩矿石的视磁化率除抗磁性物质为负外(但值很小，绝对值一般小于50×10－6SI，大部分应为正值。
实际测定中常会出现负值。
分析原因，一是标本磁性太弱，标本产生的磁场不能引起大于±1 nT的变化，观测值已不可靠，用第一位置测定时读数不满足［(n1+n2)/2，(n3+n4)/2，(n5+n6)/2］≥ n0或用第二位置测定时读数不满足［(n1+n2)/2，(n3+n4)/2，(n5+n6)/2］≤n0的条件;二是标本离探头中心距离太小，已不满足公式推导时把标本看作是磁偶极子的条件(r≫L)，还存在由于标本离探头太近，探头的激励磁场对标本的磁化等问题;三是标本盒方向和位置放置不准确，特别是在地磁倾角较大地区，标本盒往往难于与倾斜板面贴紧，造成相对方向两个次方向不一致。
