10kV配网自动化配电系统设计
浅谈10kV配网自动化配电系统设计
摘要：配网自动化就是利用通讯技术、现代电子技术以及计算机网络技术,完成配电系统的正常运行,在事故情况下,也能够实现及时保护、监测、控制和配电管理。
一般情况下,110 kv及以下电力网络属于配电网络,380/220v属于低压配电网,1 kv及以上属于中压配电网,35 kv及以上属于高压配电网。
关键词：10kv配网；自动化；配电系统设计
中图分类号：tn830.1文献标识码：a 文章编号：
引言：
目前，配电网已从传统的架空线路为主的局面向电缆线路发展。
同时，一些结构紧凑的封闭式设备、交联聚氯乙烯绝缘电力电缆及氧化锌避雷器的广泛应用，使原有的一些电气设计尺度不能适应当前电力事业的发展需求。
电网技术的发展要求进一步加大10kv配电电气设计深度。
1.10kv开关厂的功能
10 kv开关厂是变电所10kv母线的延伸。
由变电所送出较大容量的馈线至开关厂．再由10kv开关厂按用户需要送出馈线至用户。
10kv开关厂接受和重新分配10kv出线，减少高压变电所的10kv出线间隔和出线走廊。
可用作配电线路间的联络枢纽。
还可为重要用户提供双电源。
此外，配电网中10kv开关厂的合理设置，可以加强对配电网的
控制，提高配电网运行及调度的灵活性，从而大大提高整个配电网供电的可靠性。
有了一定数量的开关厂。
可实现对配电网的优化调度，部分城网设备检修时。
可以进行运行方式的调整。
做到设备检修时用户不停电；当设备发生故障时．开关厂可发挥其操作灵活的优势，迅速隔离故障单元，减小停电范围。
2.补偿电容器投切控制参量选择
馈线首端功率因数和电压合格率是10 kv配电网运行状况的重要考核指标，馈线首端的功率因数与线路有功负荷以及感性无功的大小、分布有关。
根据文献[3]所述方法，计算无功补偿地点和补偿容量，并在相应位置安装选定容量的能实现自动投切的补偿电容器。
根据线路运行状况——馈线首端功率因数和现场电压，动态控制补偿电容器的投切，以达到无功优化的目的。
作为线路运行的重要参数，功率因数可通过从变电站scada系统中获取的有功功率和无功功率计算得来。
为给控制电容器自动投切的控制器和执行机构供电，现场通过电压互感器从10 kv线路取得电压，再通过控制器运算可识别出电容器运行的现场电压。
反映线路无功缺额或过补的线路首端无功功率是决定电容器投切的直接控制参量，但考虑到设备成本和线路上的电容器配置组合的限制，无功欠补或过补就立即进行电容器投切是不现实的，还应考虑有功功率的大小，即通过无功功率和功率因数共同控制电容器的投切。
在无法取得线路首端参数或通信不畅的情况下，补偿设备也应当能良好地运行，此时控制器转入现场电压控制状态，由设定的电压整定上下限控制电容
器的投切。
因此本文选择10 kv线路首端无功功率、功率因数和现场电压作为控制电容器投切的参量。
3.配网自动化存在的问题
3.1片面追求功能完善,忽视部分核心功能和系统应用价值的实现。
（1）为了提高配网自动化水平,构筑一个理想网架下的系统。
对配网自动化系统缺乏统一细致的规划, 因此提不出完整而准确的需求，直接导致了后期的应用无法实用化;（2）过分追求狭义的故障处理和恢复功能。
具备示范,不具备推广。
（3）只解决了少数馈线的自动化，导致使用方没有具体的受益，而没有对整个配网实现科学管理，投入产出比很不明显。
而配网处于一个负荷高度集中，运行环境复杂，故障较多的用户终端，而可靠性要求较高。
更加需要对配网数据进行监视、管理和及时发现。
及时处理缺陷以提高供电可靠性。
而现代电力企业更是以可靠性为评价标准，国家电网公司今年工作以供电可靠性为总抓手。
3.2配网自动化系统的技术问题主要有设备及系统的可靠性问题、通信方式及网络平台的选择问题、控制电源和操作电源的提取问题等。
主要表现在：（1）配网自动化系统对设备的可靠性和可维护性要求很高。
（2）配网自动化系统的大量站端设备安装在户外，运行环境恶劣，电子设备较易损坏。
（3）10kv开关控制电源和操作电源提取困难。
（4）开发厂商对供电企业配网管理流程不熟悉，对需求了解不深，因而产品的适应性不好。
（5）配网自动化往往须采
用多种通信方式相结合，导致通信可靠性不高。
3.3设计与建设问题。
主要表现在：（1）首先从配网自动化设计单位选择，依靠专业配网自动化设计公司。
从主站、通信、设备、土建、实现方式、管理模式等全方位的考虑。
（2）配网自动化系统是一个十分复杂的系统工程。
工作职责不确定，运行管理工作跟不上，系统应用和数据维护工作薄弱。
（3）把dms看成ems的翻版或简单集成等不良倾向，在配电网网架规划方面，要分析本公司实现配网自动化所需要的潜在功能，确定合适的实现方案，值得注意的是每个公司都有它的特殊性，如地理环境、网架结构和规模、管理模式、负荷性质等。
3.4配网管理模式与配网自动化运行不匹配，配网基层工作人员对配网自动化技术认识不足。
配网本来就是电力系统技术、管理薄弱环节，一直存在人员匮乏，技术能力不强等现状。
而配网自动化该项工程涉及到通信、自动化、一次设备、配网运行等一系列相关人员的协调工作，人员培养和管理就是一项复杂工作。
否则配网自动化系统不能成为解决配网管理的工具，反而成为工作负担。
所以配网自动化的软硬件基本成熟情况下，它的管理、运行维护和人员培养将极其重要。
3.5配电自动化系统涉及到电力系统、计算机、通讯、电子技术、地理信息等多个领域。
配电网设备比较分散、地理情况变化多端、覆盖面广、用户众多，且易受用户增容以及城市建设等外界因素的影响。
从目前的技术水平来看，尚没有一种通信技术可以很好的满
足配电自动化系统各层次的需要，往往采用混合的通信方案。
4.配网自动化实施中应注意的问题
配网自动化的实施涉及的部门多，投资大，是一项系统工程，因此配网自动化的规划是必不可少的，必须结合当地配电网的发展规划，制定详细的配网自动化的实施计划，整体考虑，分期分批实施，同时要和供电企业内部信息化建设相协调。
另外，从供电局的实际需要和发展需求出发，目前的配网自动化系统应该实现配（网）调（度）合一的设计，技术上统一平台，管理上易于维护，经济上节约资金，同时也奠定了将来电力企业信息化的基础。
在实施过程中，注重已有的调度自动化的升级改造与建设配网自动化统一考虑，新上调度自动化与建设配网自动化统一考虑。
配电线路设备的户外运行环境，对开关设备、配电终端设备等提出了更高的要求，必须考虑雷击过电压、低温和高温工作、雨淋和潮湿、腐蚀、风沙、振动、电磁干扰等因素的影响，在开关的外绝缘材料、电子设备的设计、元器件的筛选等方面应综合考虑其性价比。
此外，配电自动化系统中的站端设备进行远方控制的频繁程度比输电网自动化系统要高得多，因此要求配电自动化系统中的站端设备具有更高的可靠性。
配电终端设备中的电源用于控制开关动作，正常情况下从线路中取得，线路失电后的后备电源应具有较高的可靠性。
在实施配网自动化后，降低了运行人员的劳动强度，提高了劳动
效率，使运行人员对网络的运行状况掌握得更全面更快捷，为供电企业创造更好的经济效益和社会效益。
配网自动化的实施，改变了配电网传统的运行管理方式，但对运行人员提出了较高的要求。
5.结语
总之，10kv配电网在城市电网中具有重要地位，为了进一步提高和完善配电质量，我们要加强配电网络建设、实施配网自动化，进一步加大10kv配电电气设计的深度，实现配电网的安全、经济运行。
参考文献：
[1]罗陆宁．城市10kv配网架空设备改造的技术探讨[j] ．华东电力，2003，（9）.
[2]曹福城,高明,岳金成,大同配电网自动化系统的规划与实施,《电网技术》.2000,(10).
[3]郭德胜,郭志忠,王刚军,李江林,配电自动化系统综述,《继电器》1999,27(3).
[4]张文建,等,衡水城网配电自动化系统设计,《电力系统自动化》1999.23(7).。
解析10kV配电网无功优化自动化控制系统设计
Ｉ ■
解析 １ ０ ｋ Ｖ 配 电 网无 功优化 自动化 控 制 系统设 计
陈 灼光
（ 广 东 电网 公司东 莞 常平 供 电分 局 ５ ２ ３ ０ ０ ０ ）
一
［ 摘 要］ 配 电网的设 计会 直 接 影响到 供 电企业 的供 电质 量 和利 润水 平 ， 文 章针 对 １ ０ ｋ Ｖ配 电网无 功 优化 自动 化控 制系 统 的设计 的基 本 原理 和优 化途 径做 了 些 浅要 的探讨 。 ［ 关键 词］ １ ０ ｋ Ｖ 配 电网 ， 无功 优化 自动化 ， 控 制 系统 中图分 类号 ： ＴＧ ３ ３ ３ ． ２ 文献标 识码 ： Ａ 文 章编号 ： ｌ ０ ０ ９ —９ ｌ ４ ｘ（ ２ ０ １ ４ ） ０ ２ —０ ０ ５ ２ － ０ １
４ ． ２切 除控制
自动化控制模式主要分为就地控制模式和远程控制模式， 主要和电网中的 开 关设备 的相 关功 能有 关。 就地控 制是 指 当开关 设备是 重合 分段器 、 分段 器 以 及重合器时， 其分、 合闸的控制主要由相关设备已经被设定好的功能进行控制， 远程 控制 的开 关设备 是 由远程 通讯 设备 和 电动负荷 开 关组成 ， 其分、 合 闸通过 远程控制来实现， 又包括分散式和集 中式两种控制方式， 分散式是由兀． Ｕ直接 向电网中的可控设备发送信息， 可控设备根据这些信息进行综合性的分析和判 断后对电网的开关设备进行控制， 而集 中式是指通过Ｓ Ｃ Ａ ＤＡ 系统向Ｆ Ｔ ｕ获取 信息 再进行集 中分析 和判 断从 而进行 控制 ， 也可称 为主 从式控 制方 式。 （ 见 图１ ） ２ ． ２ 控 制功 能 首先可 以实现 电网状态 的监控 功能 。 可 以监 控的 内容有 电网的 电流 、 电压 、 功率、 无功 功率 和有功 功率 以及 电能 等相 关的参 数 。 可 以实时 了解 电网 的运作 状态 ， 对１ ０ ｋ Ｖ输电线路的联络开关以及分段开关设备进行监控和遥控。 通过对 电网运行状 态 的监控可 以实现对 电网的远动功 能。 另外可 以对 电网进行故 障 的 定 位和隔 离故 障区 ， 转供荷 载、 恢 复供 电状 态 以及重构 网络 ， 并且 这些过程 通常 是 自动 完成 的 。 ３ 无功 优化 自动控 伽系 统框 架 调度中心上位机 中无功优化 自动化控制系统的对补偿器进行远程协调综 合性控制， 是该系统的核心功能 每条输 电线路上一般运行着不止一台补偿装 置， 且通常是互相独立、 没有信 息交换功能， 因此控制系统要根据每条馈电线路 的实际运行情况进行补偿装置的运行协调工作。 另外为了实现Ｓ Ｃ ＡＤ Ａ 系统与 其他系统的交互功能， 一般都要通过网络来共享电网的相关运行参数， 无功优 化自动化控制系统可以通过网络来得到任意输电线路的首端参数并综合补偿 装置的运行状态对补偿装置进行综合控制。 其系统框架可用右图来说明。 对于 １ ０ ｋ Ｖ 配 电网络 ， 其结构变 化 比较多 ， 其 输 电线 路上 的补偿 装置需 要根 据 配 电网络的变 动对 位置 、 个数和容 量等 作出及 时 、 合 理 的调整 ， 这也说 明 了无 功优化自动控制系统应为可配置的、 可根据变化进行灵活的状态调整的系统。 可 以将 配 电网络 的拓 扑结构 、 控 制 装置 、 电容 器 以及开 关的 投切状 态等 相 关信 息 存储于 专 门的数据库 中， 控制 系统 通过 读取数据 库 中的信息就 可 以建 立起控 制 逻辑 ， 在 系统 运行 时 ， 又可 以将 补偿 装置返 回 的电容 器投 切状 态信息 记录进 数 据库 ， 客 户端 可 以随时调 用 数据库 中的数据 ， 了解配 电 网络的 无功补 偿状态 和容量 ， 以监视控制系统的运行 。 ４ ． 补偿 器 的投 切控 制 无功 优 化 自动化 控 制系 统通 过和 Ｓ Ｃ ＡＤ Ａ之间 相互 联 系 以获得相 关补偿 输 电线路的首端参数 ， 包括有功功率 ， 记为Ｐ ， 无功功率， 记为Ｑ， 然后计算功率 因数， 记为Ｋ。 通过与各输电线路的相关参数的检测和对比发现参数不同的量 ，
10kV电力配网工程系统设计方案探究_1
10kV 电力配网工程系统设计方案探究发布时间：2021-09-17T02:10:29.416Z 来源：《中国电业》2021年第14期作者：赵树春[导读] 10kV电力配网工程建设是一项系统性工作，尤其是系统设计环节更是占据着重要地位赵树春江苏金智科技股份有限公司 211100摘要:10kV电力配网工程建设是一项系统性工作，尤其是系统设计环节更是占据着重要地位。
广大电力单位需要对此给予足够重视，充分认识到该项工程系统设计的主要特点，明确工程系统设计的相关准则，同时严格把控好系统设计当中各项关键环节与要点，从而制定出更为科学可行的系统设计方案，推动10 kV电力配网工程项目得到进一步发展。
关键词:电力配网工程; 10 kV；系统设计随着经济与科技的不断发展，电力工程成了我国目前非常重视的问题之一。
现如今我国城市化的进程逐步提速，10kV 电力公司的配电网络也随之有了长足的进步，相关的项目数量也变得越来越多。
然而，目前电力工程的系统管理方面仍然有问题存在，为此，工程人员需要制定全新的管理方案加强实践。
寻找全新的管理模式，以此满足电力配网工程管理的基本要求。
1、10 kV电力配网工程系统设计特点10kV电力配网是电网系统当中十分关键的一环，其安全可靠运行对于整个电力系统都具有重要意义。
随着我国电力事业蓬勃发展，各类10 kV电力配网工程新建及改建项目逐渐增多，加强10 kV电力配网设计，并完善工程系统设计方案就显得尤为重要。
一般来说，10 kV电力配网工程设计环节需要落实好工程系统初步设计，并妥善做好施工图纸设计，同时结合施工进度明确其具体设计要求。
10kV电力配网工程施工具有施工条件复杂、施工覆盖范围广、施工地点不固定等多项特点，工程系统设计方案需要考虑这些要素，同时明确工程系统设计准则，切实把握好工程系统设计要点，从而使实际设计方案能够更加科学合理。
2、10 kV电力配网工程系统设计方案在配网工程系统设计方案中，主要涉及网架规划、接线模式、环网设计等内容。
10kV配电网规划设计以及自动化设备布点简析
１０ｋＶ配电网规划设计以及自动化设备布点简析赵㊀铭摘㊀要：随着全球经济化时代的到来，各行各业面对更加激烈的市场竞争，想要在激烈的市场竞争中脱颖而出，就必须跟随社会和科学技术的发展做出相应的改变㊂而电力系统作为我国的基础设施，为社会的正常运转和人们的日常生活提供着能源支撑，直接影响着生产和生活的正常运转㊂文章针对１０ｋＶ配电网规划设计以及自动化设备布点展开探究，针对规划设计的要点进行概述，并对自动化设备的布点展开研究，从而有效提高１０ｋＶ配电网的运行效率和质量，为电力企业营造更大的经济效益，对业内同行能够有所帮助㊂关键词：１０ｋＶ配电网；规划设计；自动化设备一㊁引言就实际情况而言，配电网的规划设计工作直接影响着用电的可靠性和安全性，一旦配电网系统出现检修或故障等问题，会直接对电力系统的稳定性造成一定程度的影响，甚至会造成配电网正常运行的暂停，对人们的正常用电造成影响㊂所以要针对配电网可能发生的故障，提前做好相应的解决措施，及时有效的解决运行问题，保证供电的质量和稳定性，才能保证社会经济的稳定成长㊂二㊁１０ｋＶ配电网规划设计的要点（一）规划设计的方向在进行１０ｋＶ配电网规划设计的过程中，要根据建设的主体目标做出进一步的确定，才能保证相应介绍工作的科学合理性㊂方向的设计，首先，要明确目标和总体目的，这样才能够真正地把控配电网的发展方向，其次，根据地区和用电需求的不同，来进行针对性的规划设计工作的展开，选择针对性的规划设计方案，才能够有效提高电力系统的适用性，而这一工作的展开，也要积极地同当地的政府进行沟通，才能保证规划设计工作的效率和质量㊂（二）相关资料的查阅在进行规划设计工作的展开之前，要综合考虑，可能会对配电网造成影响的因素，尤其是这些因素，具有不确定的性质，更要做好相关资料的查阅工作㊂在１０ｋＶ配电网规划设计之前，要到实地进行考察，并收集真实有效的相关数据，并对数据展开合理的分析和计算，才能保证规划设计的有效性㊂（三）科学的规划用电设计１０ｋＶ配电网规划设计工作的展开，其中关键的一环就是用电范围的设计，这一工作的展开，需要以当地区域的用电规划标准作为设计的标准，从而详细并系统地对当地土地的建筑以及容积量进行计算和分析，最终保证规划设计工作的水平㊂三㊁１０ｋＶ配电网规划设计和自动化布点选择（一）配电网单辐射规划设计从整体角度来看，规划设计最常用的接线方式，有单环网㊁单辐射等方式㊂而单辐射作为应用最为广泛的接线方式之一，具有设计简单㊁利用率高等特点，被广泛应用于布点的接线方式过程中，但这种方式也有它的缺陷，具体体现在稳定性差㊁持续断电能力低㊁故障运行能力较低等，更降低了配电网的供电能力等方面，很难满足当前的用电需求㊂当配电线路的主干线长度小于１５千米时，可以进行二段式的设计，并配置相应的开关，两个开关的距离控制在２千米之内，整个分段配备的数量要不小于５㊂这种方式不利于在地势较为复杂的地区使用，但也可以根据实际情况来进行相应的调整，通过自动化分段位置开关的应用，与负荷开关相结合挂钩，周日可以有效加强他们两个的联系与契合㊂在进行配电网的规划设计过程中，还可以通过对信息技术的利用，来达成配电网的实时监控和数据整理分析等工作㊂自动化设计过程中，将相应的设备放置在配电网设备之内，通过布点设计的方法，将自动化进一步地融合在电力系统当中，可以有效提高电力企业的供电效率，并保证整体供电的质量，还能够实现数据的实时监控和分析，对于自动化设备的布点有着划时代的意义，能够实现智能化和自动化水平的建设，让整体配电网的运行更加科学㊁安全，并进一步改善操作和维护工作的开展难度，提高配电网的运行效率和质量㊂（二）布点选择布点的选择工作的开展，首先，主干线的不点设计，通过添加相应的自动化开关，可以将自动化的技术和配电网系统进行有机融合，进一步提高配电网的运行水平，让配电网灵活性和可操作性更加，提高电力系统的使用率和供电能力；其次，分干线的布点设计，这一环节的设计可以有效提高监控的作用，让自动化的运行效率更高，并根据线路的节点不同，可以构建更具针对性的维修和检查方案，保证信用设备的检修效率和质量，及时地做好相应预防工作的开展；最后，网络环网布点的选择，这一工作的展开，能够对网络环境进一步的优化和完善，让相关数据的采集更加真实和有效，并保证相应监管措施的落实，从而进一步保障１０ｋＶ配电网的运行效率和质量㊂四㊁结语综上所述，１０ｋＶ配电网规划设计以及自动化布点工作的开展过程中，要保证整体工作的科学性和合理性，在布点工作展开之前，要做好相应的实地调查工作，让自动化能够在配电网中发挥有效的作用，从而进一步提高电力系统的供电稳定性和质量，为电力企业营造更大的经济效益㊂参考文献：［１］何理宏．１０ｋＶ配电网网格化规划思路及负荷预测措施［Ｊ］．电子元器件与信息技术，２０１９，３（１２）：８３－８４．［２］金麟，殷玥．试论１０ｋＶ配电网网格化规划思路及负荷预测方法［Ｊ］．建材与装饰，２０１９（１）：２４８－２４９．作者简介：赵铭，国网河北省电力有限公司衡水市冀州区供电分公司㊂２１２。
浅谈上海电网10kV配电自动化规范化设计109
浅谈上海电网10kV配电自动化规范化设计摘要：随着上海电网的发展，10kV配电站自动化规范化设计变得十分必要。
本文从总体规划建设、D-SCADA系统配置要求、配电站自动化的模式及配置原则、通信方式及规约的配置原则、新建及改造的实施原则等方面进行了阐述。
关键字：配电自动化 D-SCADA 规范通信随着上海电网的不断发展，10kV配电站的建设规模也在不断扩大。
根据《上海电网若干技术原则的规定》（2004年版）的有关规定，上海电网10kV配电站类型分为K型开关站、P型环网站及W型户外站三种，同时还配置有杆变。
由于配电网的规划有所不同，这些类型的配电站的一次设备（包括管线类型）及继电保护的配置各不相同，因此在自动化的配置及应用方面也应有所不同。
为了规范上海电网的配电站自动化技术，统一各种类型配电站的信息采集，并在上海电网建设中得到推广与使用，，需对上海电网10kV配电自动化进行规范化设计。
1 总体规划建设从上海电网的总体规划考虑，配电网自动化信息的采集对于电网调度的负荷监视及控制非常重要，因此应进行各种类型配电站的信息采集，并应相应配置配电SCADA系统（以下简称D-SCADA）。
现有的配电自动化信息首先考虑接入各供电分公司的D-SCADA系统（包括经有关部门的经济技术评估，并认为可用的现有的配电自动化系统），同时要求D-SCADA系统必须通过实时数据平台与输配电生产管理系统具有数据接口。
根据《上海电网10kV配电自动化技术原则》要求，配网自动化可根据地区配电网特点、负荷性质和供电可靠性要求，选择具体的实现方式。
一般K型站采用自动化监控装置（配电终端）,保护与测控合一；P型站采用故障诊断自动化装置（配电终端）；自切（备自投）、低压电容器的投切等功能原则上由成熟的装置独立完成。
新建KT或PT站构成的环网，配置不依赖于配电主站和子站的智能型分布式馈线自愈(FA)功能的配电自动化，并采用光纤通信方式。
2 D-SCADA系统配置要求D-SCADA系统主要完成配电自动化信息的采集、处理与存储，并实现对配电网的控制。

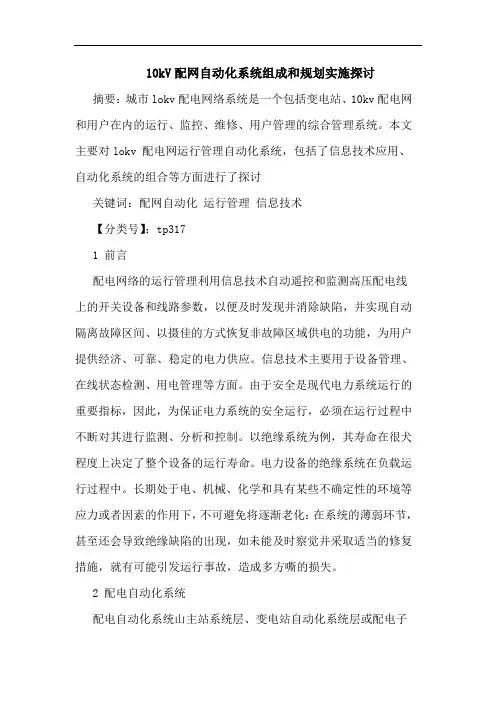

10kV配网自动化系统组成和规划实施论文
