减压阀的压力和流量变化分析
减压阀校验标准
序号
校验项目
校验标准/要求
1
外观检查
- 无明显损伤、锈蚀、变形- 铭牌清晰，型号规格称通径、连接方式符合设计要求- 法兰、螺纹等尺寸符合相关标准
3
压力范围校验
- 校验减压阀在额定压力范围内的减压性能- 阀前压力、阀后压力符合设计要求
4
8
安全性能校验
- 校验减压阀在超压情况下的安全保护性能- 如设置有过压保护装置，应验证其有效性
9
耐久性校验
- 进行长时间运行试验，验证减压阀的耐用性和稳定性- 特定工况下连续运行一定时间后，性能无明显下降
10
记录与报告
- 详细记录校验过程中的各项数据- 编制校验报告，对校验结果进行分析评价
流量特性校验
- 校验不同流量下减压阀的出口压力稳定性- 流量与出口压力关系符合设计要求或标准曲线
5
压降偏差试验
- 在不同供水压力下，测定减压阀出口压力的变化情况- 出口压力变化应在允许范围内
6
密封性校验
- 关闭状态下，进行气密性或水密性试验- 无泄漏现象
7
动作灵活性校验
- 减压阀启闭动作灵活，无卡阻现象- 弹簧等部件工作正常

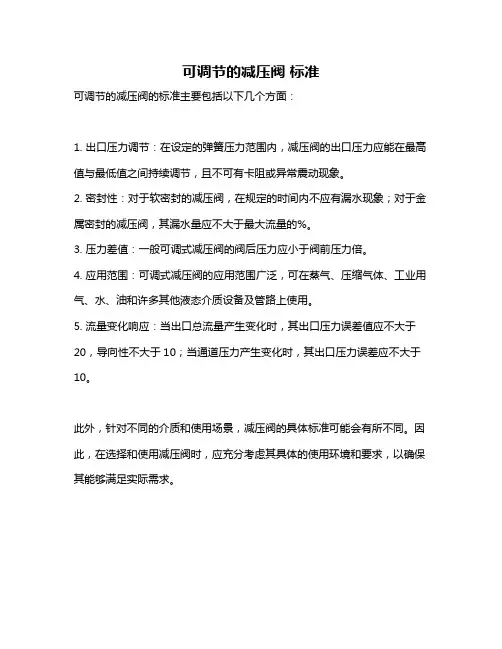

可调节的减压阀 标准
可调节的减压阀标准
可调节的减压阀的标准主要包括以下几个方面：
1. 出口压力调节：在设定的弹簧压力范围内，减压阀的出口压力应能在最高值与最低值之间持续调节，且不可有卡阻或异常震动现象。
2. 密封性：对于软密封的减压阀，在规定的时间内不应有漏水现象；对于金属密封的减压阀，其漏水量应不大于最大流量的%。
3. 压力差值：一般可调式减压阀的阀后压力应小于阀前压力倍。
4. 应用范围：可调式减压阀的应用范围广泛，可在蒸气、压缩气体、工业用气、水、油和许多其他液态介质设备及管路上使用。
5. 流量变化响应：当出口总流量产生变化时，其出口压力误差值应不大于20，导向性不大于10；当通道压力产生变化时，其出口压力误差应不大于10。
此外，针对不同的介质和使用场景，减压阀的具体标准可能会有所不同。
因此，在选择和使用减压阀时，应充分考虑其具体的使用环境和要求，以确保其能够满足实际需求。

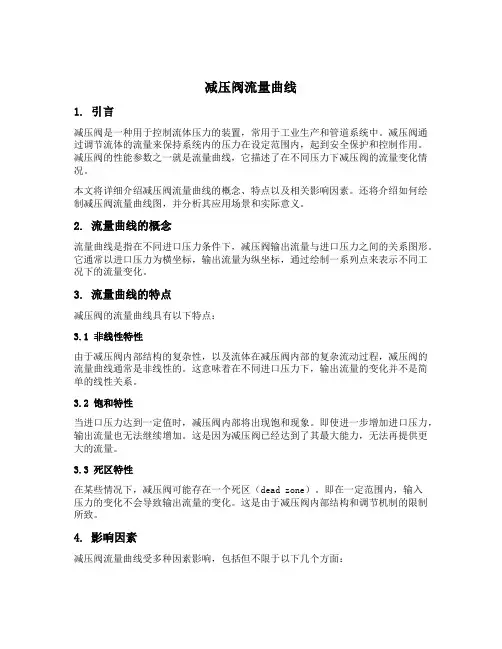

减压阀 流量曲线
减压阀流量曲线1. 引言减压阀是一种用于控制流体压力的装置，常用于工业生产和管道系统中。
减压阀通过调节流体的流量来保持系统内的压力在设定范围内，起到安全保护和控制作用。
减压阀的性能参数之一就是流量曲线，它描述了在不同压力下减压阀的流量变化情况。
本文将详细介绍减压阀流量曲线的概念、特点以及相关影响因素。
还将介绍如何绘制减压阀流量曲线图，并分析其应用场景和实际意义。
2. 流量曲线的概念流量曲线是指在不同进口压力条件下，减压阀输出流量与进口压力之间的关系图形。
它通常以进口压力为横坐标，输出流量为纵坐标，通过绘制一系列点来表示不同工况下的流量变化。
3. 流量曲线的特点减压阀的流量曲线具有以下特点：3.1 非线性特性由于减压阀内部结构的复杂性，以及流体在减压阀内部的复杂流动过程，减压阀的流量曲线通常是非线性的。
这意味着在不同进口压力下，输出流量的变化并不是简单的线性关系。
3.2 饱和特性当进口压力达到一定值时，减压阀内部将出现饱和现象。
即使进一步增加进口压力，输出流量也无法继续增加。
这是因为减压阀已经达到了其最大能力，无法再提供更大的流量。
3.3 死区特性在某些情况下，减压阀可能存在一个死区（dead zone）。
即在一定范围内，输入压力的变化不会导致输出流量的变化。
这是由于减压阀内部结构和调节机制的限制所致。
4. 影响因素减压阀流量曲线受多种因素影响，包括但不限于以下几个方面：4.1 阀门开度减压阀的开度决定了流体通过减压阀的面积大小。
通常情况下，开度越大，通过减压阀的流量就越大。
4.2 进口压力进口压力是决定减压阀流量的重要因素。
当进口压力增加时，减压阀将需要提供更大的流量来保持出口压力稳定。
4.3 出口压力出口压力是减压阀调节的目标值。
当出口压力达到设定值时，减压阀会自动调节输出流量以维持稳定。
4.4 流体性质不同流体具有不同的流动性质，如粘度、密度等。
这些性质将对减压阀的流量曲线产生影响。
5. 绘制流量曲线图为了更直观地了解和分析减压阀的流量特性，我们可以通过绘制流量曲线图来呈现数据。
减压阀的工作原理
减压阀的工作原理减压阀是一种常见的工业控制装置，用于控制管道中流体的压力，以保持系统的稳定运行。
它的工作原理是基于压力差的原理，通过调节流体的流量和压力来实现减压的效果。
减压阀通常由阀体、阀芯、弹簧、调节螺母和密封件等组成。
当管道中的压力超过设定值时，减压阀会自动打开，将多余的压力释放出去，从而降低管道中的压力。
当管道中的压力下降到设定值以下时，减压阀会自动关闭，以维持系统的稳定运行。
具体来说，减压阀的工作原理如下：1. 压力调节：减压阀通过调节阀芯的开度来控制流体的流量和压力。
当管道中的压力超过设定值时，阀芯会被推开，使流体通过阀门的开口，从而减少管道中的压力。
当管道中的压力下降到设定值以下时，阀芯会被弹簧推回，关闭阀门，以维持系统的稳定运行。
2. 弹簧调节：减压阀中的弹簧起到控制阀芯开合力的作用。
弹簧的弹性系数和预紧力决定了阀芯的开启压力和关闭压力。
通过调节弹簧的预紧力，可以改变减压阀的工作压力范围。
3. 流体平衡：减压阀内部设有流体平衡装置，用于平衡阀芯上下两侧的压力。
当阀芯上下两侧的压力差达到设定值时，阀芯会自动调整开度，以维持流体的平衡状态。
4. 密封性能：减压阀的密封性能对其工作效果至关重要。
阀体和阀芯之间设有密封面，通过密封面的配合，可以有效防止流体泄漏。
同时，减压阀还需具备耐腐蚀、耐磨损等特性，以确保长时间稳定运行。
减压阀广泛应用于石油、化工、电力、冶金、制药、建筑等领域的管道系统中，用于控制流体的压力，保护设备的安全运行。
减压阀的工作原理简单可靠，通过调节流体的流量和压力，实现管道系统的稳定运行，减少压力波动对设备的损害，提高生产效率和安全性。

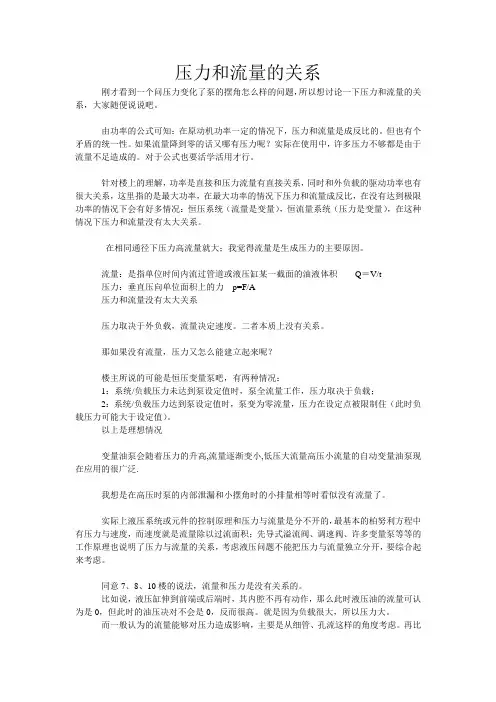

压力和流量的关系
压力和流量的关系刚才看到一个问压力变化了泵的摆角怎么样的问题，所以想讨论一下压力和流量的关系，大家随便说说吧。
由功率的公式可知：在原动机功率一定的情况下，压力和流量是成反比的。
但也有个矛盾的统一性。
如果流量降到零的话又哪有压力呢？实际在使用中，许多压力不够都是由于流量不足造成的。
对于公式也要活学活用才行。
针对楼上的理解，功率是直接和压力流量有直接关系，同时和外负载的驱动功率也有很大关系，这里指的是最大功率，在最大功率的情况下压力和流量成反比，在没有达到极限功率的情况下会有好多情况：恒压系统（流量是变量），恒流量系统（压力是变量），在这种情况下压力和流量没有太大关系。
在相同通径下压力高流量就大；我觉得流量是生成压力的主要原因。
流量：是指单位时间内流过管道或液压缸某一截面的油液体积Q＝V/t压力：垂直压向单位面积上的力p=F/A压力和流量没有太大关系压力取决于外负载，流量决定速度。
二者本质上没有关系。
那如果没有流量，压力又怎么能建立起来呢？楼主所说的可能是恒压变量泵吧，有两种情况：1：系统/负载压力未达到泵设定值时，泵全流量工作，压力取决于负载；2：系统/负载压力达到泵设定值时，泵变为零流量，压力在设定点被限制住（此时负载压力可能大于设定值）。
以上是理想情况变量油泵会随着压力的升高,流量逐渐变小,低压大流量高压小流量的自动变量油泵现在应用的很广泛.我想是在高压时泵的内部泄漏和小摆角时的小排量相等时看似没有流量了。
实际上液压系统或元件的控制原理和压力与流量是分不开的，最基本的柏努利方程中有压力与速度，而速度就是流量除以过流面积；先导式溢流阀、调速阀、许多变量泵等等的工作原理也说明了压力与流量的关系，考虑液压问题不能把压力与流量独立分开，要综合起来考虑。
同意7、8、10楼的说法，流量和压力是没有关系的。
比如说，液压缸伸到前端或后端时，其内腔不再有动作，那么此时液压油的流量可认为是0，但此时的油压决对不会是0，反而很高。
减压回路实验心得体会
减压回路实验心得体会首先，在进行减压回路实验之前，我们需要了解实验的目的和原理。
减压回路是一种用于减少气体压力的装置，它包括减压阀和压力传感器。
实验的目的是观察减压回路在不同参数下的工作状况，并测量其输出压力和流量。
在实验中，我首先设置了不同的减压阀开度，并记录了相应的输出压力和流量。
通过这个实验，我发现减压阀的开度与输出压力和流量之间存在着一定的关系。
当减压阀的开度增加时，输出压力和流量也相应增加。
然而，当减压阀的开度达到一定阈值时，输出压力和流量趋于稳定，不再随着减压阀的开度增加而增加。
接着，我改变了减压回路中的压力传感器的位置，并分别测量了不同位置下的输出压力。
通过这个实验，我发现压力传感器的位置对输出压力有一定的影响。
当压力传感器接近减压阀时，输出压力更加稳定且准确。
而当压力传感器远离减压阀时，输出压力更不稳定且有较大的波动。
在实验中，我还观察到减压回路在长时间运行中的变化。
我发现随着时间的推移，减压回路的输出压力和流量会逐渐降低。
这可能是由于减压阀内部的磨损和杂质的堆积导致的。
因此，在实际应用中，我们需要定期维护和清洁减压回路，以确保其正常工作。
通过这次实验，我深刻认识到减压回路的重要性和应用价值。
减压回路广泛应用于工业生产中的气体分离、压缩和传输领域。
它可以稳定气体的压力和流量，保证工艺的正常运行。
在实验中，我们不仅要学会正确操作减压回路，还要了解减压回路的结构和工作原理，以便能够根据实际需求进行调整和优化。
同时，这个实验也让我意识到科学研究的重要性和复杂性。
在实验过程中，我不仅要掌握实验的操作技巧，还需要学会观察和记录实验数据，分析和总结实验结果。
这种科学的思维方式和方法对于我们日后的学习和工作都非常有用。
总之，减压回路实验是一个富有挑战性和收获的实验。
通过这个实验，我不仅对减压回路有了更深入的了解，还培养了实验和科学研究的能力。
我相信这些知识和技能将对我的未来学习和职业发展产生积极的影响。
直动式减压阀特性曲线推导
直动式减压阀特性曲线推导减压阀的作用是将系统压力减压、稳压的一种控制元件，其调节方式分直动式、先导式两种。
直动式减压阀最为常用。
如图1所示，直动式减压阀由主阀芯、膜片、弹簧、调节手柄、主阀体组成，其核心部件是主阀芯、膜片和调节弹簧。
P1 为气源压力，P2 为减压输出压力，FS 为弹簧压紧力，当P2A＜FS 时，主阀芯向下移动，主阀口打开，P2 上升；当P2A＞FS 时，主阀芯上移，将主阀口关闭，膜片继续上移，气体会从膜片的泄压口溢流到大气中，使P2 下降；当输出压力降到调定压力FS/A 时，膜片上的受力会保持平衡状态。
图1 直动式减压阀1，减压阀的特性曲线减压阀的特性曲线主要为压力特性曲线、流量特性、溢流特性。
压力特性曲线是指在流量不变时，输入压力变化引起输出压力变化的特性曲线；流量特性曲线是指在输入压力不变时，输出流量变化引起输出压力变化的特性曲线；溢流特性曲线是指溢流量与输出压力间的关系，一般减压阀的溢流能力很小，不会在系统中当溢流阀使用，在绝大多数系统中，一般不用考虑减压阀的溢流特性曲线。
理想的特性曲线如图2所示。
当P1 小于设定压力时，主阀芯全开，P2 等于P1，当P1 大于设定压力时，理想的状态是P2 等于设定压力，并保持不变；理想的流量特性曲线为不管流经减压阀的流量如何变化，P2 应等于设定压力，并保持不变。
实际上，由于减压阀各参数的相互影响，实际特性与理想特性相差甚远。
图2 减压阀理想的特性曲线2，受力与流量分析作用在主阀芯及膜片受力分析：“向上的力”有P1 作用在主阀芯底部的力，P2 作用在膜片上的向上的力；“向下的力”有弹簧力FS，P2 作用在主阀芯的向下的力。
假设作用在主阀芯的面积为A2，，弹簧预紧压缩量为X0，弹簧刚度为K，阀口开度为ΔX，则力学平衡方程如下：P1A2＋P2 A=K(X0－ΔX)＋P2 A2根据流体力学中孔口出流公式，流经小孔的的流量为：小孔面积为：可得如下P1-P2关系式：当f=0时，可有P1确定P2。
减压阀型号参数及原理
减压阀型号参数及原理减压阀是一种常用的控制阀门，它的作用是通过调整阀门开度来控制流体的压力。
减压阀一般由阀体、阀盘、弹簧、调节螺母等部件组成。
下面将详细介绍减压阀的型号参数和工作原理。
一、减压阀的型号参数：1.阀门尺寸：减压阀的尺寸可根据需要选择，一般有标准尺寸供选，如DN15、DN20等。
2.额定流量：减压阀的额定流量是指单位时间内通过阀门的流体量。
通常以立方米/小时或升/分钟为单位。
额定流量一般根据流体介质的性质和工作压力来确定。
3. 额定压力：减压阀的额定压力是指封闭状态下可以承受的最大压力。
额定压力通常使用帕斯卡（Pa）或巴（bar）为单位。
二、减压阀的工作原理：减压阀的工作原理是利用弹簧的弹力和阀盘受到的压力来实现压力的调节。
下面以常见的弹簧式减压阀为例进行详细说明。
1.封闭状态下：当减压阀处于关闭状态时，压力由阀盘上方和下方的压力共同作用。
此时弹簧的压力使得阀盘密封在阀座上，阻止流体通过阀门。
2.开启状态下：当压力超过设定的值时，阀盘上方的压力将克服弹簧的压力，向上推开阀盘，使得流体可以通过阀门。
阀门的开启程度取决于弹簧的弹力和上方压力的大小。
3.压力调节：弹簧的弹簧刚性决定了通过调节螺母的位置可以改变弹簧的压力大小，从而改变阀门开启的压力值。
通过调节螺母可以实现对减压阀的压力调节，使得流体通过阀门时的压力可以得到控制。
实际应用中，减压阀还可以配备压力表，用于实时监测和显示流体通过阀门的压力。
这样操作人员可以根据需要，通过调节螺母来实现对流体压力的精确调节。
总结：减压阀是一种通过调节阀门开度来控制流体压力的控制阀门。
其工作原理是利用弹簧的弹力和阀盘受到的压力来实现压力的调节。
减压阀的型号参数包括阀门尺寸、额定流量和额定压力。
在实际应用中，可以通过调节螺母来改变弹簧的压力，从而实现对流体压力的精确调节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
减压阀的压力和流量变化分析
时间:2010-12-05 12:21 来源:中国阀门信息网点击:2次
减压阀是一种自动降低管路工作压力的专门装配，它可将阀前管路较高的压力削减至阀后管路所需的水平。
按工作事理分，减压阀可分为先导式、直动式、定值器减压阀等几种类型。
减压阀的工作事理是经 ...
中国阀门信息网致力于提供高质量内容和广告,如果您喜欢本文内容,不要忘了推荐给您的好友!(标题：减压阀的压力和流量变化分析)
减压阀是一种自动降低管路工作压力的专门装配，它可将阀前管路较高的压力削减至阀后管路所需的水平。
按工作事理分，减压阀可分为先导式、直动式、定值器减压阀等几种类型。
减压阀的工作事理是经由过程改变阀门节省启闭件的开度,使经由过程阀门密封面的介质流速提高,将介质的部门势能转换成动能,从而使经由过程减压阀后的介质压力降低。
提高了流速的介质,在管道中活动时会碰着更大的沿程阻力,介质的部门动能又转换成热能扩散到管道和情况中。
1、减压阀的开度与机能的关系
减压阀工作过程中,作为节省启闭件的主阀瓣开度是转变的。
阀瓣开度的转变,不单可以经由过程节省改变介质的压力,并且可以保证系统所需要的流量不变地经由过程减压阀。
凡是选定的减压阀许可经由过程的最大流量应大于系统需要的最大流量,在减压阀后安装一个节省阀或截止阀用于调控系统的流量。
一个要求有不变流量的系统,在介质流经减压阀时,介质的压力将降低,而流量不会发生转变。
若是流经某减压阀的流量不变,那么该减压阀的开度与减压阀的进出口压差成反比。
减压阀的进出口压差越大,开度越小,介质经过减压阀的流速越大。
减压阀的进出口压差越小,开度越大,介质经过减压阀的流速越小。
若是流经减压阀的流量发生转变,那么减压阀的开度将与流量的转变成正比,流量越大,减压阀的开度越大,流量越小,减压阀的开度越小。
减压阀的进口压力是由系统工况抉择的,出口压力直接管到减压阀调节装配的节制。
若是一个减压阀的调节装配设定了某一数值的阀后压力,那么该减压阀的出口压力将在这个设定的数值四周作小规模
(ΔPc)波动,此时进口压力的转变%Pj对出口压力的转变%Pc的影响,以及减压阀的流量的转变ΔQ对
ΔPc的影响,是反映该减压阀机能的主要指标,在必然的规模内,ΔPj对ΔPc的影响越小越好,同样ΔQ 对ΔPc的影响也是越小越好。
2、实例分析：以工作介质为氮气的DN50mm活塞式减压阀为例,分析不合工况下减压阀的机能。
经由过程对减压阀调节螺钉的调整,使减压阀进口压力Pj=5.25MPa,出口压力Pc=3.15MPa,锁定减压阀调节螺钉。
现实操作傍边,在减压阀后要安装一台节省阀(或截止阀),用以节制流经减压阀的流量,现假设该节省阀在调节到必然流量后被锁定。
出口为常压,可以理解为Pc=0.1MPa,远小于该减压阀调节螺钉所设定的出口压力3.15MPa,故该减压阀是处于全开状况。
此时的减压阀已经失调节功能,其阀前阀后的压差达到该流量下的最小值,介质的流速也达到该流量下的最小值。
此时进口压力Pj再减小时,经过减压阀的流量也将削减。
当减压阀的进口压力Pj增添时,出口压力Pc也随之增添,Pj增添几多,Pc也增添几多,连结压差不变,故介质的流速也不变,其流量也不变,减压阀仍然处于全开状况。
当Pc增添到3.15MPa时,将不会继续升高,减压阀恢复调节功能,而此时的Pj继续升高,减压阀的开度将减小,而不会对Pc发生较着影响。
若是工况Ⅰ时,Pj=5.25MPa,Pc=3.15MPa(ΔP=211MPa)。
工况Ⅱ时,Pj=3.6MPa,Pc=1.5MPa(ΔP=2.1MPa)。
当经由过程调减省压阀后面的节省阀节制经由过程减压阀的流量不异时,工况Ⅰ和工况Ⅱ因为其压差
ΔP不异,它们确定的减压阀开度是一样的。
若是减压阀后面的节省阀调节到必然开度后被锁定,工况Ⅰ的流量要大于工况Ⅱ。
同样,工况Ⅰ所确定的减压阀开度要大于工况Ⅱ。
必需指出的是,若要达到工况Ⅱ,必需经由过程调减省压阀的调节螺钉,不然该减压阀不成能达到工况Ⅱ的状况。
若是在Pj=3.6MPa,Pc=1.5MPa(ΔP=2.1MPa)的根本上,维持Pc=1.5MPa,如Pj增添到4.5MPa,减压阀的开度将减小。
如Pj削减到2.5MPa,减压阀的开度将增添。
这2种情况下的减压阀的流量都是不异的,出口压力Pc=1.5MPa也根基不变。
若是维持Pc=1.5MPa,温度为常温,减压阀经由过程的流量达到306kg/h。
因为减压阀仅减压力不减流量,其流量由阀后的节省阀调控,但必需经由过程试验测出减压阀处于全开状况,流量达到306kg/h时,其最
小压差ΔP。
理论上ΔP≥0.2MPa。
此时所需要的最小进口压力Pj=Pc+ΔP=1.7MPa。
