消失的北桥 主板芯片组背后的故事
ATI主板芯片组介绍
ATI主板芯片组介绍ATI芯片组是传统的芯片组设计，由北桥芯片和南桥芯片组成，我先介绍ATI芯片组的北桥芯片。
我是新手：ATI在很早前就正式开始了对芯片组领域的进攻，我所能查到的ATI主板芯片组是2004年的RC300/RS300 ，这两款产品并不是针对AMD处理器而推出，它是针对Intel处理器而推出的芯片组，而后AYI又发布RX330和RS350芯片组。
这几款芯片组已是历史的碎片，我想知道的人肯定不会多，所以这款芯片组就不是我们学习的范围了，在这里提出只是让大家有个了解^_^我是新手地球人都知道现在ATI已经被AMD收购，所以ATI以后生产INTEl主板芯片组的可能性微乎其微，但是在被AMD收购前ATi和INTEl还有着一段短暂的蜜月。
因为INTEl在2005年向ATI下单定购RC410芯片组，以维持其915平台的销售和借此逐步淘汰865和915PL/GL芯片组。
在RC410之前还有RC400/RS400芯片组，但是基于这些芯片组主板现在市场上已经很少了，我也就不多介绍了。
这有一副图，详细的介绍了ATI 400系列和410系列的芯片组，ATi推出的数款针对Intel平台的主板芯片组涵盖范围非常广：其中RD400是针对高端市场，支持双通道、没有集成图形芯片；RS400针对的是中高端市场，依然支持双通道，集成了图形芯片；RC400针对的是中低端市场，不支持双通道，集成了图形芯片；RC410从规格上看和RC410类似，只是采用了更先进的0.11微米制造技术；RXC410则是RC410的衍生品，除了不集成图形芯片以外，和RC410完全一样。
RC410芯片组是针对入门级芯片组市场而推出的产品，1066MHz的前端总线、支持DDR2-667、搭配X300级集成图形芯片的同时还提供了标准的16x PCI-E接口，弹性的接口带宽设定可以满足用户的任何需要。
而且RC410芯片组完全没有对超频的限制。
Intel 915芯片组一直都存在着10%的超频限制，而RC410芯片组则没有，而且RC410集成的X300图形芯片也比915G的GMA900图形芯片要强的多，可以说915系列主板在性能上根本不是对手。
主板芯片发展简史

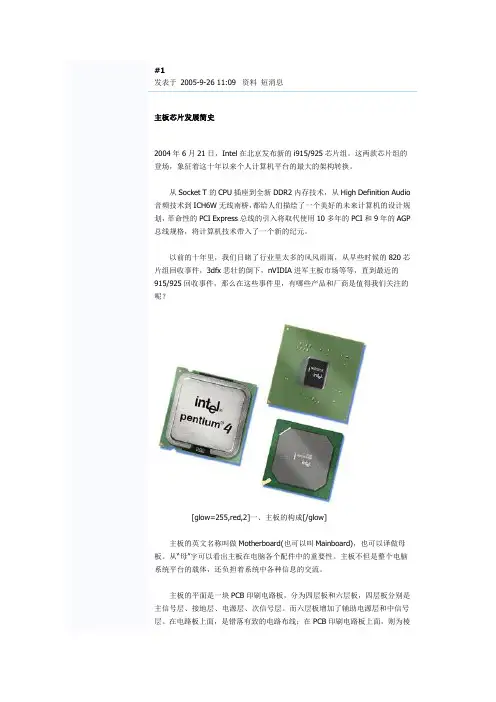

#1 发表于 2005-9-26 11:09 资料 短消息主板芯片发展简史2004年6月21日，Intel 在北京发布新的i915/925芯片组。
这两款芯片组的登场，象征着这十年以来个人计算机平台的最大的架构转换。
从Socket T 的CPU 插座到全新DDR2内存技术，从High Definition Audio 音频技术到ICH6W 无线南桥，都给人们描绘了一个美好的未来计算机的设计规划，革命性的PCI Express 总线的引入将取代使用10多年的PCI 和9年的AGP 总线规格，将计算机技术带入了一个新的纪元。
以前的十年里，我们目睹了行业里太多的风风雨雨，从早些时候的820芯片组回收事件，3dfx 悲壮的倒下，nVIDIA 进军主板市场等等，直到最近的915/925回收事件，那么在这些事件里，有哪些产品和厂商是值得我们关注的呢？[glow=255,red,2]一、主板的构成[/glow]主板的英文名称叫做Motherboard(也可以叫Mainboard)，也可以译做母板。
从“母”字可以看出主板在电脑各个配件中的重要性。
主板不但是整个电脑系统平台的载体，还负担着系统中各种信息的交流。
主板的平面是一块PCB 印刷电路板，分为四层板和六层板，四层板分别是主信号层、接地层、电源层、次信号层。
而六层板增加了辅助电源层和中信号层。
在电路板上面，是错落有致的电路布线；在PCB 印刷电路板上面，则为棱角分明的各个部件：插槽、芯片、电阻、电容等。
芯片包括BIOS芯片，南北桥芯片，RAID控制芯片等；插槽包括CPU插座，内存插槽，PCI插槽，ISA插槽等；接口包括IDE接口，软驱接口，COM接口(串口)，PS/2接口，USB接口，IEEE1394接口，LPT接口(并口)，MIDI接口等。
在本文中，主要将为大家介绍主板芯片组的变化，这个芯片组主要是指主板上的南北桥芯片，那么什么是南北桥芯片呢？南桥多位于PCI插槽的上面；而CPU 插槽旁边，被散热片盖住的就是北桥芯片。
什么是主板芯片组的南桥和北桥
什么是主板芯片组的南桥
和北桥
主板的核心是主板芯片组，它决定了主板的规格、性能和大致功能。
我们平日说“865PE主板”，865PE指的就是主板芯片组。
主板芯片组通常包含南桥芯片和北桥芯片，但有的主板芯片也包含一块或三块芯片。
北桥芯片主要决定主板的规格、对硬件的支持、以及系统的性能，它连接着CPU、内存、AGP总线。
主板支持什么CPU，支持AGP多少
速的显卡，支持何种频率的内存，都是北桥芯片决定的。
北桥芯片往往有较高的工作频率，所以发热量颇高，我们在主板上，可以在CPU 插槽附近找到一个散热器，下面的就是北桥芯片。
同北桥芯片的主板，性能差别微乎其微。
南桥芯片主要决定主板的功能，主板上的各种接口（如串口、USB）、PCI总线（接驳电视卡、内猫、声卡等）、IDE（接硬盘、光驱）、以
及主板上的其他芯片（如集成声卡、集成RAID卡、集成网卡等），都归南桥芯片控制。
南桥芯片通常裸露在PCI插槽旁边，块头比较大。
南北桥间随时进行数据传递，需要一条通道，这条通道就是南北桥总线。
南北桥总线越宽，数据传输越便捷。
各厂商的主板芯片组中，南北桥总线都被各自起了名字。
，比方说Intel的Hublink,VIA的
V-Link,Sis的MuTIOL等。
盘点那些消失的it品牌
清明上上坟追忆那些淡去的硬件品牌那一年这一年硬件品牌还剩多少?社会压力的增大，年龄的增大，让我们这帮80后“老男孩”越来越喜欢去追忆。
最近，笔者发现包括华硕，映泰，NVIDIA，VIA在内的很多硬件品牌跟我们有着近似的年龄。
“30而立”，在这20多年里，个人电脑经历了萌芽，成长。
这一年那一年间，硬件品牌经历了跌宕起伏，诸多品牌退出DIY市场。
他们给了我们那些经典产品？又为何选择退出DIY市场？清明上上坟，让我们一起追忆下那些已经淡出DIY市场的硬件品牌。
K6时代崛起难以忘怀的VIA中国芯作为为数不多的芯片级台系品牌，VIA在芯片业务方面曾经达到了大红大紫的地步。
威盛电子股份有限公司（VIA Technologies,Inc.，简称VIA），成立于公元1992年9月，目前资本额达127.04亿新台币，为全球IC设计与个人电脑平台解决方案领导厂商，以自有品牌进军国际市场。
VIA芯片主板被广泛应用于OEM市场从奔腾时代开始，Inte开放了主板研发权限（早期的主板都是采用Intel公版设计，有点类似于现在的公版显卡）。
从1997年起，VIA开始进入个人计算机芯片领域。
由于1999年大力推动PC-133系统规格，并领先业界导入DDR的内存技术，使得公司屡获客户与消费者支持，市场占有率不断提升，2001年达到四成左右的水准，同时也针对各主流平台的特殊设计，提供了完整的对应解决方案，包括Pentium 4平台的Apollo PT、PM系列晶片组，以及支持AMDAthlon、K8处理器的Apollo KT/K8T系列等等。
其中，威盛电子在AMD K6处理器平台方面，单一平台的占有率达八成以上。
VIA转型后的迷你平台然而疯狂的销售数据并不能让VIA在主板芯片领域取得持之以恒的霸主地位。
随着NVIDIA进入主板芯片领域，nForce逐步获得了AMD处理器“最佳伙伴”的称号。
时至今日，nforce520，MCP68芯片依旧在入门市场拥有庞大的销量。
Intel的主板芯片组发展史
Intel的主板芯片组发展史Intel的主板芯片组经过多年发展，型号繁多有810、820、845、865、915、945、965等许多型号以及最新的P35，让人分不清东南西北，因为使用Intel芯片组的主板在人群中占有比较普遍的比率，我就在此做一个简单的讲解。
因本人水平有限，出现错误希望大家指正。
这里所说的只是主板的北桥芯片组，它决定了主板对CPU、内存、显卡等配件的支持，我们平时所说的“845”主板就是指使用845北桥芯片组的主板，另外、南桥芯片决定了主板所能支持的硬盘和外部设备（如USB设备），每个北桥芯片都有相应规格的南桥芯片与其对应，南桥的功能需要北桥支持，因此正规厂商出品的主板都将同一时期的南北桥搭配在一起，而一些杂牌的主板为节省资金会出现高等的北桥搭配低等南桥的现象发生。
更确切的说，从810开始，Intel放弃了以往的南桥和北桥的概念，用MCH（Memory Controller Hub，内存控制中心）取代了以往的北桥芯片，用ICH（I/O Controller Hub，输入输出控制中心）取代了南桥芯片。
810：810芯片支持主频为133MHz的P3，但最关键的是它提供了对PC 100 SDRAM的支持，支持硬盘的ATA66模式（理论传输速度66MB/S），加上第一次实现了声卡、显卡全部集成，使得它在品牌机市场占据了非常巨大的份额，当时2000年初满天飞的“9999，P3电脑搬回家”、联想天僖系列机都使用810主板，迄今仍有很多在使用。
当时甚至有媒体认为PC从此走向全整合时代，恐怕是因为没有预计到显卡迅速发展所致。
815：因为810不支持外接显卡，限制了它在DIY市场的发展，Intel又推出了最初的815芯片，与810主板相比，815主板支持PC133 SDRAM，配有AGP 4X显示接口，但依然集成显示核心。
810E/815E：为了配合A TA100技术使硬盘的理论传输速度上升到100MB/S，相应的810E/815E增加了对A TA100的支持，其他没有什么变化。
主板北桥芯片
主板北桥芯片北桥芯片（Northbridge chip）是计算机主板上的一个芯片组，负责连接处理器、内存和图形处理器等重要组件。
它起到了桥梁的作用，将各个部件连接起来，并通过北桥芯片实现数据传输和协调。
北桥芯片的功能主要包括以下几个方面：1. 处理器接口：北桥芯片与处理器之间通过总线相连，负责处理器与其他主板组件的通信，同时还承担着处理器与内存之间的接口和控制。
北桥芯片通过前端总线（Front Side Bus, FSB）与处理器相连，将处理器的计算能力与系统其他部分相连接。
2. 内存管理：北桥芯片通过内存控制器（Memory Controller）与主板上的内存模块相连接，负责对内存的访问和控制。
它可以通过调整内存频率和时序参数来提升内存的性能，并负责处理内存与其他组件之间的数据传输和协调。
3. 图形处理：北桥芯片还负责与图形处理器（Graphics Processing Unit, GPU）之间的接口，将图形处理器与系统其他组件相连。
这样一来，图形处理器可以通过北桥芯片来访问系统内存，并实现图形数据的处理和渲染。
4. 总线控制：北桥芯片还负责控制主板上的其他扩展总线，如PCI Express、AGP等。
它负责协调各个总线之间的数据传输，以及与其他扩展设备的通信。
除了以上功能，北桥芯片还可能具备一些其他特性，如系统监控、声音控制和电源管理等。
不同的主板厂商和型号，北桥芯片的具体功能和性能也会有所不同。
随着科技的发展，北桥芯片的重要性逐渐降低。
随着处理器技术的进步，有些处理器已经集成了北桥芯片的功能，称为集成北桥（integrated Northbridge）或者集成内存控制器（integrated Memory Controller）的处理器。
这样一来，北桥芯片的职责主要由处理器来承担，而主板上的芯片组则主要负责其他扩展总线的控制和管理。
总之，北桥芯片是计算机主板上的一个重要组件，起到桥梁的作用，将处理器、内存和图形处理器等部件连接起来。
了解电脑主板芯片组北桥南桥等
了解电脑主板芯片组北桥南桥等电脑主板是电脑硬件中的核心组件之一，而主板芯片组则是主板上一系列重要的芯片的集合。
主板芯片组分为北桥和南桥，它们在电脑硬件架构中具有不可忽视的作用。
本文旨在介绍电脑主板芯片组的基本知识，包括北桥和南桥的功能和特点。
一、北桥北桥是主板芯片组中的一部分，通常位于主板上的最中央位置。
它主要负责连接CPU（中央处理器）、内存和显卡等重要硬件设备。
北桥承担着传输数据的关键任务，并且负责协调各个硬件组件之间的工作。
具体来说，北桥的功能包括以下几个方面：1. CPU连接：北桥与CPU之间通过前端总线（FSB）进行连接。
北桥通过FSB高速传输数据，实现CPU与内存之间的数据传输和通信。
2. 内存控制：北桥具备内存控制器的功能，它能够实现对内存的控制和管理。
通过北桥，CPU可以方便地读取和写入内存中的数据。
3. 显卡连接：北桥还负责将显卡与其他硬件设备连接起来。
它通过PCI Express（PCIe）总线，实现与显卡之间的数据传输，确保显卡能够正常工作。
4. 总线桥接：北桥还起到总线桥接的作用，它能够将不同类型的总线（如PCI、PCIe、AGP等）进行桥接，实现各个硬件设备之间的通信。
二、南桥南桥是主板芯片组中的另一部分，通常位于主板上的底部位置。
它主要负责连接各种外部设备和主板上的其他硬件组件。
南桥具有以下几个主要功能：1. 存储控制：南桥负责控制和管理主板上的各类存储设备，包括硬盘、固态硬盘和光驱等。
它能够支持不同的存储接口和协议，确保这些设备正常运作。
2. 输入输出控制：南桥承担着控制和管理各种输入输出设备的任务，如USB接口、声卡、网卡等。
它能够实现电脑与外部设备之间的数据传输和通信。
3. 总线控制：南桥也具备总线控制功能，它能够控制和管理主板上的各类总线接口，实现硬件设备之间的互联和通信。
4. 电源管理：南桥还承担着电源管理的职责，它能够控制电脑的电源供给，实现对电源相关功能的管理和控制。
北桥芯片组
北桥芯片组北桥芯片组是计算机主板上的一个重要组成部分，它是连接中央处理器（CPU）和其他主要硬件设备（如内存、显卡、硬盘等）的集成电路。
同时，北桥芯片组还负责管理和协调这些硬件设备之间的数据传输和通信。
本文将介绍北桥芯片组的功能和作用。
北桥芯片组是计算机主板上的一个芯片组，它通常位于主板的最中央位置。
北桥芯片组的主要功能是连接和管理中央处理器（CPU）和内存，以及协调其他主要硬件设备（如显卡、硬盘等）之间的数据传输和通信。
首先，北桥芯片组与中央处理器（CPU）之间有一个高速总线连接，这个总线被称为前端总线（FSB）。
前端总线的速度决定了中央处理器和北桥芯片组之间的数据传输速度，因此，北桥芯片组需要支持和兼容各种不同的前端总线标准，以适应不同型号和性能的CPU。
其次，北桥芯片组还负责管理和协调计算机内存的使用。
它管理内存的地址空间分配，控制内存的读写访问，以及管理内存的刷新和错误纠正。
同时，北桥芯片组还支持不同类型和规格的内存模块，如DDR3、DDR4等。
此外，北桥芯片组还负责连接和管理其他主要硬件设备，如图形处理器（显卡）、硬盘控制器、音频设备等。
它为这些设备提供数据传输和通信的接口，并协调它们之间的工作。
例如，北桥芯片组可以通过PCI（Peripheral Component Interconnect）总线连接显卡，以实现图形数据的传输和显示。
除了上述功能外，北桥芯片组还支持一些其他的特性和技术。
例如，它可以支持悬挂总线，即在主板上同时安装多个北桥芯片组，以扩展计算机的硬件接口和功能。
此外，北桥芯片组还支持一些硬件监控和管理功能，如风扇控制、温度监测等，以保证计算机的稳定性和安全性。
总之，北桥芯片组是计算机主板上的一个重要组成部分，它负责连接和管理中央处理器（CPU）、内存和其他主要硬件设备之间的数据传输和通信。
它的功能包括连接CPU和内存、协调硬件设备之间的工作、支持不同的前端总线和内存类型、以及提供一些特殊的特性和技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消失的北桥主板芯片组背后的故事陈可《微型计算机》2009年9月上期2009-09-22南北桥的搭配一贯都是芯片组的传统构成，北桥负责与CPU通讯、作为内存和CPU之间的桥梁，南桥则负责系统内外的I/O扩展。
但随着PC架构的发展，北桥的功能逐渐被CPU所包含，自身结构不断简化——其实早在几年前，NVIDIA为AMD K8平台设计的nForce3芯片组便取消了物理南北桥的思路，而使用了单芯片的解决方案；而在Intel刚推出的P55主板中，我们更是发现“北桥”的逻辑在芯片组中已不复存在，而是被CPU所整合。
鉴于CPU集成图形功能已经是大势所趋，北桥芯片也将逐步成为历史……x86架构初立，南北桥分工协作在x86 PC诞生的最初阶段，并没有专门的芯片组概念，CPU与内存、I/O系统的通讯是由一个所谓门列控制芯片，它也就是主板的核心部件，也被称为“Core Logic（核心逻辑）”。
进入386时代后，双芯片结构的芯片组正式确立，按照它们在主板的不同位置，通常把两个芯片分别称作“北桥（North Bridge）”和“南桥（South Bridge）”。
在后来的日子中，PC的性能呈现指数级的增长，CPU、内存、I/O系统的变革可谓是日新月异，芯片组自身当然也积极迎合这种技术演进，甚至在某种程度上还扮演技术先导的角色。
但不管平台如何变动，南北桥的构成始终都没有变动过—虽然有为数不少的单芯片组，但它们大多只是将南桥和北桥逻辑功能整合于一块物理芯片上(如NVIDIA的nForce 3单芯片组方案)，本质并没有改变。
传统的南北桥架构，和平时大家看地图的时候一样，上“北”下“南”在芯片组中，北桥扮演了CPU、显卡、内存的中转驿站的角色，PC的整机性能能否得到良好发挥，北桥的作用至关重要。
在这漫长的时期，性能一直都是衡量芯片组优劣的首要因素—早期PC用户应该都还记得始于上个世纪末的芯片组大战，Intel、VIA、SiS、ALi 进行着激烈的角逐：Intel芯片组性能最佳，但价格也最高，这种性能优势来自于对自身平台的透彻了解；VIA紧随其后，以性价比优势赢得许多PC玩家的青睐；SiS价格低廉，但在整合图形方面走在前面，最为品牌机厂商喜爱；ALi的产品最为便宜，但性能也一直处于垫底位置，市场份额相对狭小。
那些逝去的芯片组名称，在老玩家看来再熟悉不过了从逻辑功能角度来看，传统型的北桥芯片主要包括内存控制器、图形接口控制器与前端总线控制器、南北桥总线控制器等四个逻辑组成，分别负责同内存、显卡、CPU和南桥芯片通信。
在整合芯片组概念诞生之后，图形核心也被集成于北桥芯片内，因此它的设计优劣对于系统性能有重大影响。
与此相比，南桥芯片则侧重于功能性，诸如PCI总线、ATA 总线、USB、IEEE 1394、音频、网络等等所有周边系统，与主机的通信工作都必须经由南桥芯片。
早期的南桥功能简单，只包括ISA、PCI、ATA总线和键盘鼠标PS/2接口控制，音频、网络功能都通过额外的ISA/PCI扩展卡实现，不过大约在2000年左右，音频和网络都被南桥所集成，此后南桥的功能不断强化，目前除了IEEE1394接口和无线网络功能无法集成外，南桥芯片已经可以提供其它所有的扩展功能。
虽然NVIDIA和ATI的起步时间较晚，但是强大的研发能力和资金支持让他们成为后起之秀，并迅速打入了主流市场。
虽然南桥强调功能性，不过磁盘性能还是由它来决定的。
在早期，Intel芯片组一直在该领域占优，VIA和SiS的产品则随后，ALi仍不幸处于垫底位置。
不过这样的局面并没有维持太久，在NVIDIA、ATI相继进入芯片组市场之后，VIA、SiS和ALi的生存空间就被明显挤占。
第一波“整合之风”与单芯片设计的大胆尝试整合芯片组是降低PC成本的产物，第一款整合芯片组是SiS推出的SiS 5598芯片组，它支持Socket 7接口和66MHz前端总线，主要为Pentium及兼容产品设计。
SiS 5598集成了S iS 6326图形内核，可提供2D显示功能—它谈不上3D加速能力。
SiS 5598之后，VIA的MVP4、Intel的i810和ALi的Aladdin TNT2相继问世，其中i810在品牌机市场占据主导地位，并让Intel在短时间内实现了34%的显卡市场占有率。
ALi的Aladdin TNT2则集成了当时如日中天的TNT2图形核心，是当时性能最出色的产品，不过该产品并未在市场上获得成功。
随着ALi被NVIDIA所收购，以往的Aladdin TNT2也画上了NVIDIA的标志，征战于专业市场(如工控主板等)。
整合芯片组的出现，一定程度上降低了PC的整机成本，用户可以节省下购买显卡的费用。
在这一领域，SiS一直表现得较为积极，它不仅第一个开发出整合芯片组、也第一个实现单芯片组设计—SiS 5598便采用这样的单芯片构造，即北桥与南桥功能都融合在同一枚芯片中。
理论上说，这样做可以节省材料、降低芯片组的制造成本，但坏处也很明显：北桥与南桥功能捆绑在一起，两者无法像传统型芯片组那样灵活组合；同时在生产制造上，产品良率也一直是个问题。
SiS 630芯片组曾经是入门级玩家的最爱在SiS 5598之后，单芯片组就一度销声匿迹，直到数年后Intel再度提出单芯片概念，不过真正推行该技术的还是SiS，著名的SiS 630和SiS 730都是单芯片产品，这两者在品牌机市场都获得相当程度的应用（尤其是SiS630）。
但是发展到后期，SiS也发现单芯片的良品率一直无法有效提升，而且存在设计不便的缺陷，对提升性能也毫无益处，因此果断地放弃了这一发展方向。
在此之后，芯片组设计又回到南北桥双芯片的传统方案，尽管后来南北桥总线多次升级，功能也不断进步，但双芯片设计的方案一直没有改变—甚至直到现在，南北桥独立的设计依然还是主流。
单芯片设计的短暂辉煌给芯片组的未来发展写下浓重的一笔，北桥与南桥的第一次融合虽然以失败告终，但也指明了芯片组的发展方向，尤其是当CPU直接整合内存控制器之后，北桥的功能被显著削弱，单芯片设计也再度流行起来。
CPU整合内存控制器，天平已经开始倾斜2003年，AMD发布了K8架构的Athlon 64处理器，其有两个重大技术改进：其一是首度支持64位x86指令；其二就是直接集成了内存控制器，后者也对芯片组设计带来重大影响。
Athlon 64开创了x86处理器集成内存控制器的先河内存控制器本身是北桥芯片的关键逻辑功能之一，CPU集成内存控制器，便意味着北桥的功能被削弱。
这种设计的优点在于：CPU内核可以同内存系统直接通信，数据访问延迟只有传统设计的一半，可显著提升CPU的指令效能。
第二个优点就是让每个CPU都拥有自己的内存系统，不必再与其他CPU分享，这在多路服务器系统中可表现出巨大的性能优势；而它的缺点就是将CPU与内存捆绑，用户无法再通过升级主板的方式来提升平台的潜力，而只能通过升级CPU的方式进行，这在一定程度上更虚弱了主板芯片组的作用。
既然内存控制器被整合，那么北桥的关键逻辑实际只剩下图形接口控制器，不同品牌的芯片组之间，性能差异也显著变小。
Intel将北桥芯片称作“Memory Controller Hub”，南桥芯片称作“Input/Output Controller Hub”，所以就诞生了MCH与ICH的组合。
对于单芯片组的设计，那时玩家接触最多的便是NVIDIA的方案，如MCP 61、MCP 78等。
使用单芯片方案的设计可以简化主板的布线，让整块主板看起来更加简洁，而且高度集成化之后在成本方面更具竞争力。
但是缺点也比较明显，首当其冲的便是发热的问题，如果再将集成图形单元也纳入其中，那问题就变得更加突出了；其次则是功能的灵活性受到很大限制，最为突出的例子则是图形接口的设计。
AGP时期还好一些，但是到了PCI-E时期尤其是多显卡互联(SLI)方案的提出，让PCI-E控制器变得异常重要，于是我们看到很多支持SLI功能的主板，如nForce 590 SLI、nForce980a SLI等芯片组就都使用了双芯片的设计。
由此我们可以看到，虽然北桥的作用被削弱了，但是由于PCI Express通路的重要性，独立北桥并没有因为内存控制器被剥离而消失。
反观Intel方面则一贯都是MCH、ICH双芯片结构，其实就也是传统的北桥和南桥。
图形控制器被收编，北桥走向了末路而如今，混合处理器的出现彻底打破了南北桥对等的平衡设计。
AMD是混合处理器概念的提出者，早在2007年，AMD就展示了Fusion处理器的设计构想：即在CPU中直接集成GPU功能，两者共享高速缓存与内存系统，借此达到高效协作的目的，当然同时也进一步简化了芯片组平台的设计。
之所以提出这样的方案，很大程度上是当时AMD急于将收购ATI后获得的高阶图形技术与CPU技术融合在一起，实现1+1>2的目的。
按照AMD的倡议，Fusion混合处理器的研发将分阶段进行：第一阶段是将GPU与C PU直接封装在一块基板上，GPU再通过CPU的内存控制器获取内存资源—这套方案其实只涉及到物理层面的改动，无法提升协作效率。
第二阶段才开始将两者在逻辑上融合，但内存控制器依然由CPU部分掌控，GPU逻辑仍无法直接管理内存资源；第三阶段才是二者的完全融合，此时CPU、GPU核心共同分享高速缓存与内存资源。
Fusion的标志已经满天飞舞，但是实际的产品距离我们仍有很长的一段路要走而事实上AMD的产品计划不断推迟（目前公布的时间是到2012年），而Intel在看到AMD的Fusion计划后迅速跟进，他们计划在明年第一季度便正式推出代号为Clarkdale和Arranda le的两款混合处理器。
Clarkdale/Arrandale均基于Nehalem微架构，整合了GPU和PCI Express 2.0图形控制器模块，实际上就是将GPU与北桥功能容纳其中，这样配套的芯片组实际上只需负责I/O功能的南桥即可—这便是Intel即将在今年9月份推出的5系列芯片组（代号为Ibex Peak）。
5系列芯片组最显著的特点就是采用单芯片设计，这颗主控芯片既不叫北桥，也不叫南桥，而是称作“Platform Controller Hub”芯片。
PCH主要负责PCIExpress和I/O设备的管理，它实际上仅提供南桥的功能—因为在Nehalem架构处理器整合北桥功能之后，独立的北桥芯片实际上已不复存在，芯片组也仅剩南桥。
由于这套设计代表了Intel的未来方向，现行的Core 2架构将逐步淘汰，这就意味着主流Intel平台芯片组将真正步入单芯片时代，辉煌多年的南北桥设计也将就此进入历史。
唯一的例外会出现在高端市场和服务器市场，因为高端处理器并未采取这类整合手段，强大的PCIExpress图形控制器依然十分必要。
