填料塔计算和设计
填料塔工艺尺寸的计算

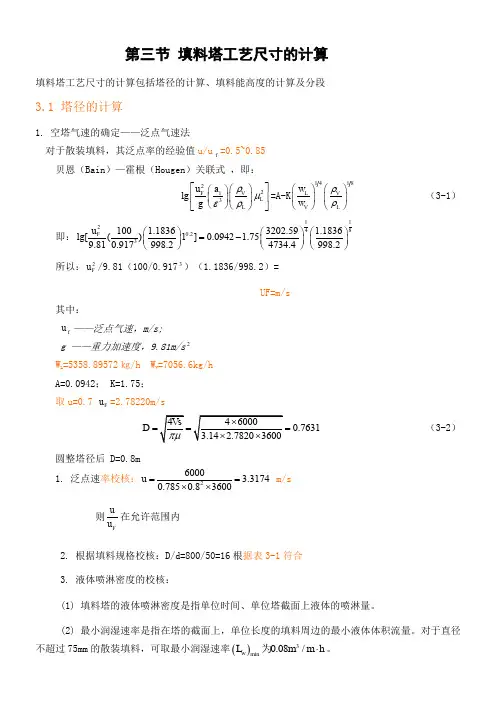

第三节 填料塔工艺尺寸的计算填料塔工艺尺寸的计算包括塔径的计算、填料能高度的计算及分段3.1 塔径的计算1. 空塔气速的确定——泛点气速法对于散装填料,其泛点率的经验值u/u f =0.5~0.85贝恩(Bain )—霍根(Hougen )关联式 ,即:2213lg V F L L u a g ρμερ⎡⎤⎛⎫⎛⎫⎢⎥ ⎪ ⎪⎝⎭⎝⎭⎣⎦=A-K 1418V L V L w w ρρ⎛⎫⎛⎫ ⎪ ⎪⎝⎭⎝⎭ (3-1) 即:112480.23100 1.18363202.59 1.1836lg[()1]0.0942 1.759.810.917998.24734.4998.2Fu ⎛⎫⎛⎫⎛⎫=- ⎪ ⎪ ⎪⎝⎭⎝⎭⎝⎭所以:2F u /9.81(100/0.9173)(1.1836/998.2)=UF=m/s其中:f u ——泛点气速,m/s;g ——重力加速度,9.81m/s 2 W L =5358.89572㎏/h W V =7056.6kg/h A=0.0942; K=1.75; 取u=0.7 F u=2.78220m/s0.7631D === (3-2)圆整塔径后 D=0.8m 1. 泛点速率校核:260003.31740.7850.83600u ==⨯⨯ m/s则Fuu 在允许范围内 2. 根据填料规格校核:D/d=800/50=16根据表3-1符合 3. 液体喷淋密度的校核:(1) 填料塔的液体喷淋密度是指单位时间、单位塔截面上液体的喷淋量。
(2) 最小润湿速率是指在塔的截面上,单位长度的填料周边的最小液体体积流量。
对于直径不超过75mm 的散装填料,可取最小润湿速率()3min 0.08m /m h w L ⋅为。
()32min min 0.081008/w t U L m m h α==⨯=⋅ (3-3)225358.895710.6858min 0.75998.20.7850.8L L w U D ρ===>=⨯⨯⨯⨯ (3-4)经过以上校验,填料塔直径设计为D=800mm 合理。
填料塔的计算.doc

一、设计方案的确定(一) 操作条件的确定1.1吸收剂的选择1.2装置流程的确定1.3填料的类型与选择1.4操作温度与压力的确定45℃常压(二)填料吸收塔的工艺尺寸的计算2.1基础物性数据①液相物性数据对于低浓度吸收过程,溶液的物性数据可近似取质量分数为30%MEA 的物性数据7.熔根据上式计算如下: 混合密度是:1013.865KG/M3 混合粘度0.001288 Pa ·s 暂取CO2在水中的扩散系数表面张力б=72.6dyn/cm=940896kg/h 3②气相物性数据混合气体的平均摩尔质量为 M vm =y i M i =0.133*44+0.0381*64+0.7162*14+0.00005*96+0.1125*18 =20.347混合气体的平均密度ρvm ==⨯⨯=301314.805.333.101RT PMvm 101.6*20.347/(8.314*323)=0.769kg/m3混合气体粘度近似取空气粘度,手册28℃空气粘度为μV =1.78×10-5Pa ·s=0.064kg/(m •h) 查手册得CO2在空气中的扩散系数为 D V =1.8×10-5m 2/s=0.065m 2/h 由文献时CO 2在MEA 中的亨利常数:在水中亨利系数E=2.6⨯105kPa相平衡常数为m=1.25596.101106.25=⨯=P E 溶解度系数为H=)/(1013.218106.22.997345kPa m kmol E M s•⨯=⨯⨯=-ρ2.2物料衡算进塔气相摩尔比为Y1=0.133/(1-0.133)= 0.153403 出塔气相摩尔比为Y2= 0.153403×0.05=0.00767 进塔惰性气相流量为V=992.1mol/s=275.58kmol/h该吸收过程为低浓度吸收,平衡关系为直线,最小液气比按下式计算,即2121min /X m Y Y Y )V L(--=对于纯溶剂吸收过程,进塔液组成为X2=02121min /X m Y Y Y )V L(--==(0.153403-0.00767)/(0.1534/1.78)=1.78取操作液气比(?)为L/V=1.5L/V=1.5×1.78=2.67 L=2.67×275.58=735.7986kmol/h ∵V(Y1-Y2)=L(X1-X2) ∴X1=0.054581①塔径计算采用Eckert 通用关联图计算泛点气速 气相质量流量为 W V =13.74kg/s=49464kg/h 液相质量流量计算即W L =735.7986×(0.7*18+0.3*54)=21190.99968kg/h Eckert 通用关联图横坐标为0.011799查埃克特通用关联图得226.02.0=••L LV F F g u μρρϕφ(查表相差不多) 查表(散装填料泛点填料因子平均值)得1260-=m F φ s m g u LV F LF /552.21338.112602.99881.9226.0226.02.02.0=⨯⨯⨯⨯⨯==μϕρφρUf=3.964272m/s取u=0.8u F =0.8×3.352=2.6816m/s 由=1.839191m圆整塔径,取D=1.9m 泛点率校核 u=s m /12.26.0785.03600/15002=⨯ = 4.724397m/s100522.212.2⨯=F u u ﹪=84.18%(在允许范围内) =3.352964272/ 4.724397=70.9% 填料规格校核:82425600>==d D =1900/25=76》8 液体喷淋密度校核,取最小润湿速率为 (L W )min =0.08m 3/m ·h 查塑料阶梯环特性数据表得:型号为DN25的阶梯环的比表面积 a t =228 m 2/m 3 U min =(L W )min a t =0.08×228=18.24m 3/m 2·h U=min 251.76.0785.02.998/312121U 。
填料塔的计算

一、 设计方案的确定 (一) 操作条件的确定1.1吸收剂的选择1.2装置流程的确定1.3填料的类型与选择1.4操作温度与压力的确定45℃ 常压(二)填料吸收塔的工艺尺寸的计算2.1基础物性数据①液相物性数据对于低浓度吸收过程,溶液的物性数据可近似取质量分数为30%MEA 的物性数据7.熔 根据上式计算如下:混合密度是:1013.865KG/M3混合粘度0.001288 Pa ·s暂取CO2在水中的扩散系数表面张力б=72.6dyn/cm=940896kg/h 3②气相物性数据混合气体的平均摩尔质量为M vm =y i M i =0.133*44+0.0381*64+0.7162*14+0.00005*96+0.1125*18 =20.347混合气体的平均密度ρvm = =⨯⨯=301314.805.333.101RT PMvm 101.6*20.347/(8.314*323)=0.769kg/m 3混合气体粘度近似取空气粘度,手册28℃空气粘度为μV =1.78×10-5Pa ·s=0.064kg/(m?h)查手册得CO2在空气中的扩散系数为D V =1.8×10-5m 2/s=0.065m 2/h由文献时CO 2在MEA 中的亨利常数:在水中亨利系数E=2.6⨯105kPa 相平衡常数为m=1.25596.101106.25=⨯=P E 溶解度系数为H=)/(1013.218106.22.997345kPa m kmol E M s ∙⨯=⨯⨯=-ρ 2.2物料衡算进塔气相摩尔比为Y1=0.133/(1-0.133)= 0.153403出塔气相摩尔比为Y2= 0.153403×0.05=0.00767进塔惰性气相流量为V=992.1mol/s=275.58kmol/h 该吸收过程为低浓度吸收,平衡关系为直线,最小液气比按下式计算,即 2121min /X m Y Y Y )V L (--=对于纯溶剂吸收过程,进塔液组成为X2=0 2121min /X m Y Y Y )V L (--==(0.153403-0.00767)/(0.1534/1.78)=1.78 取操作液气比(?)为L/V=1.5L/V=1.5×1.78=2.67L=2.67×275.58=735.7986kmol/h∵V(Y1-Y2)=L(X1-X2)∴X1=0.054581①塔径计算采用Eckert 通用关联图计算泛点气速气相质量流量为 W V =13.74kg/s=49464kg/h液相质量流量计算即W L =735.7986×(0.7*18+0.3*54)=21190.99968kg/hEckert 通用关联图横坐标为0.011799 查埃克特通用关联图得226.02.0=∙∙L LV F F g u μρρϕφ(查表相差不多) 查表(散装填料泛点填料因子平均值)得1260-=m F φUf=3.964272m/s取u=0.8u F =0.8×3.352=2.6816m/s由=1.839191m圆整塔径,取D=1.9m泛点率校核 u=s m /12.26.0785.03600/15002=⨯ = 4.724397m/s 100522.212.2⨯=F u u ﹪=84.18%(在允许范围内) = 4.724397=70.9%填料规格校核:82425600>==d D =1900/25=76》8 液体喷淋密度校核,取最小润湿速率为 (L W )min =0.08m 3/m ·h查塑料阶梯环特性数据表得:型号为DN25的阶梯环的比表面积 a t =228 m 2/m 3U min =(L W )min a t =0.08×228=18.24m 3/m 2·h U=min 251.76.0785.02.998/312121U 。
填料塔的计算范文

填料塔的计算范文料塔是一种常见的工程结构,用于储存和输送颗粒状物料。
其设计过程中需要进行一系列计算,以确保料塔具有足够的强度和稳定性,能够安全承载预计的荷载。
本文将介绍料塔的计算方法和步骤,并给出一个具体的例子,展示如何进行料塔的计算。
一、料塔的计算方法和步骤1.确定设计参数:包括预计储存物料的密度、颗粒大小和湿度;预计料塔高度和直径;料塔所处环境的温度、湿度和风速等。
2.计算所需容量:根据预计储存物料的总重量和密度,计算料塔的总容量。
3.确定料塔的结构形式:包括筒形、锥形、碗形等,根据具体情况选择合适的结构形式。
4.计算料塔的自重和荷载:根据料塔的几何形状和预计物料的重量,计算料塔的自重;同时考虑其他荷载,如风荷载、地震荷载等。
5.计算料塔的强度和稳定性:根据材料的弹性模量和抗压强度,计算料塔的强度;同时根据料塔的几何形状和与地面的接触方式,计算料塔的稳定性。
6.进行结构优化:根据计算结果,进行结构优化,满足强度和稳定性的要求;同时尽可能减小材料的使用量和成本。
二、料塔计算范例假设我们需要设计一个筒形料塔,用于储存密度为1.2t/m³的玉米,预计储存量为2000t,料塔的高度为20m,直径为8m。
现在我们按照上述步骤进行料塔的计算。
1.设计参数:玉米的密度为1.2t/m³,预计料塔高度为20m,直径为8m,环境温度为25℃,相对湿度为60%,风速为15m/s。
2.计算所需容量:预计储存量为2000t,根据玉米的密度计算料塔的总容量为2000t/1.2t/m³=1666.7m³。
3.结构形式:选择筒形料塔。
5.强度和稳定性:根据材料的弹性模量和抗压强度,计算料塔的强度;根据料塔的几何形状和与地面的接触方式,计算料塔的稳定性。
6.结构优化:根据计算结果,进行结构优化,满足强度和稳定性的要求,同时尽可能减小材料的使用量和成本。
三、结论料塔的计算是一个复杂而重要的工程问题,涉及材料力学、结构力学、流体力学等多个学科。
填料塔的计算

一、 设计方案的确定(一)操作条件的确定1.1吸收剂的选择1.2装置流程的确定1.3填料的类型与选择1.4操作温度与压力的确定45℃常压(二)填料吸收塔的工艺尺寸的计算2.1基础物性数据①液相物性数据对于低浓度吸收过程,溶液的物性数据可近似取质量分数为30%MEA 的物性数据7.熔根据上式计算如下:混合密度是:1013.865KG/M3混合粘度0.001288Pa ·s暂取CO2在水中的扩散系数表面张力б=72.6dyn/cm=940896kg/h3②气相物性数据混合气体的平均摩尔质量为M vm =y i M i =0.133*44+0.0381*64+0.7162*14+0.00005*96+0.1125*18=20.347 混合气体的平均密度ρvm ==⨯⨯=301314.805.333.101RT PMvm 101.6*20.347/(8.314*323)=0.769kg/m3 混合气体粘度近似取空气粘度,手册28℃空气粘度为 μV =1.78×10-5Pa ·s=0.064kg/(m?h)查手册得CO2在空气中的扩散系数为D V =1.8×10-5m 2/s=0.065m 2/h由文献时CO 2在MEA 中的亨利常数:在水中亨利系数E=2.6⨯105kPa相平衡常数为m=1.25596.101106.25=⨯=P E 溶解度系数为H=)/(1013.218106.22.997345kPa m kmol E M s ∙⨯=⨯⨯=-ρ 2.2物料衡算进塔气相摩尔比为Y1=0.133/(1-0.133)=0.153403出塔气相摩尔比为Y2=0.153403×0.05=0.00767进塔惰性气相流量为V=992.1mol/s=275.58kmol/h 该吸收过程为低浓度吸收,平衡关系为直线,最小液气比按下式计算,即2121min /X m Y Y Y )V L (--=对于纯溶剂吸收过程,进塔液组成为X2=0 2121min /X m Y Y Y )V L (--==(0.153403-0.00767)/(0.1534/1.78)=1.78 取操作液气比(?)为L/V=1.5L/V=1.5×1.78=2.67L=2.67×275.58=735.7986kmol/h∵V(Y1-Y2)=L(X1-X2)∴X1=0.054581①塔径计算采用Eckert 通用关联图计算泛点气速气相质量流量为W V =13.74kg/s=49464kg/h液相质量流量计算即W L =735.7986×(0.7*18+0.3*54)=21190.99968kg/hEckert 通用关联图横坐标为0.011799 查埃克特通用关联图得226.02.0=∙∙L LV F F g u μρρϕφ(查表相差不多) 查表(散装填料泛点填料因子平均值)得1260-=m F φUf=3.964272m/s取u=0.8u F =0.8×3.352=2.6816m/s由=1.839191m圆整塔径,取D=1.9m泛点率校核u=s m /12.26.0785.03600/15002=⨯=4.724397m/s 100522.212.2⨯=F u u ﹪=84.18%(在允许范围内) =4.724397=70.9% 填料规格校核:82425600>==d D =1900/25=76》8 液体喷淋密度校核,取最小润湿速率为(L W )min =0.08m 3/m ·h查塑料阶梯环特性数据表得:型号为DN25的阶梯环的比表面积a t =228m 2/m 3U min =(L W )min a t =0.08×228=18.24m 3/m 2·h U=min 251.76.0785.02.998/312121U 。
填料塔计算和设计

填料塔计算和设计填料塔计算和设计Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】填料塔设计2012-11-20一、填料塔结构填料塔是以塔内装有大量的填料为相间接触构件的气液传质设备。
填料塔的塔身是一直立式圆筒,底部装有填料支承板,填料以乱堆或整砌的方式放置在支承板上。
在填料的上方安装填料压板,以限制填料随上升气流的运动。
液体从塔顶加入,经液体分布器喷淋到填料上,并沿填料表面流下。
气体从塔底送入,经气体分布装置(小直径塔一般不设置)分布后,与液体呈逆流接触连续通过填料层空隙,在填料表面气液两相密切接触进行传质。
填料塔属于连续接触式的气液传质设备,正常操作状态下,气相为连续相,液相为分散相。
二、填料的类型及性能评价填料是填料塔的核心构件,它提供了气液两相接触传质的相界面,是决定填料塔性能的主要因素。
填料的种类很多,根据装填方式的不同,可分为散装填料和规整填料两大类。
散装填料根据结构特点不同,分为环形填料、鞍形填料、环鞍形填料等;规整填料按其几何结构可分为格栅填料、波纹填料、脉冲填料等,目前工业上使用最为广泛的是波纹填料,分为板波纹填料和网波纹填料;填料的几何特性是评价填料性能的基本参数,主要包括比表面积、空隙率、填料因子等。
1.比表面积:单位体积填料层的填料表面积,其值越大,所提供的气液传质面积越大,性能越优;2.空隙率:单位体积填料层的空隙体积;空隙率越大,气体通过的能力大且压降低;3.填料因子:填料的比表面积与空隙率三次方的比值,它表示填料的流体力学性能,其值越小,表面流体阻力越小。
三、填料塔设计基本步骤1.根据给定的设计条件,合理地选择填料;2.根据给定的设计任务,计算塔径、填料层高度等工艺尺寸;3.计算填料层的压降;4.进行填料塔的结构设计,结构设计包括塔体设计及塔内件设计两部分。
四、填料塔设计1.填料的选择填料应根据分离工艺要求进行选择,对填料的品种、规格和材质进行综合考虑。
填料塔计算公式

填料塔计算公式填料塔是化工、环保等领域中常用的气液传质设备,要想设计和操作好填料塔,掌握相关的计算公式那可是相当重要!先来说说填料塔的塔径计算公式。
这就好比给塔选一件合适的“衣服”,太大了浪费材料,太小了又影响工作效率。
塔径的计算主要考虑气体的体积流量、空塔气速等因素。
计算公式大致是:D = √(4Vs / πu),这里的 D 表示塔径,Vs 是气体体积流量,u 是空塔气速。
咱就拿一个实际例子来说吧,之前我在一个化工厂实习的时候,就碰到了填料塔塔径计算的问题。
当时厂里要对一个旧的填料塔进行改造,以提高生产效率。
我们首先得确定气体的流量,这可不是个简单的事儿,得通过各种测量仪表,像流量计啥的,获取准确的数据。
然后再根据工艺要求和经验,确定合适的空塔气速。
这个空塔气速的选择可不能马虎,选高了,气体阻力增大,能耗增加;选低了,塔的处理能力又不够。
我们那时候是反复讨论、计算,才最终确定了一个比较理想的塔径。
再来说说填料层高度的计算公式。
这就像是给塔盖房子,得盖多高才能让气液充分接触,完成传质任务呢?常用的计算公式有传质单元数法和等板高度法。
传质单元数法呢,需要先计算出传质单元数,然后乘以传质单元高度,就得到了填料层高度。
等板高度法呢,是先确定理论板数,再乘以等板高度。
我记得有一次,在设计一个新的填料塔时,为了确定填料层高度,我们可是费了好大的劲儿。
先是在实验室里做小试,模拟实际的操作条件,测量各种数据。
然后根据实验结果进行计算和分析,不断调整参数,优化设计方案。
那几天,我们办公室的灯常常亮到很晚,大家都在为了这个项目努力。
还有填料的压降计算也不能忽视。
压降大了,会增加能耗;压降小了,又可能影响传质效果。
总之,填料塔的计算公式虽然看起来有点复杂,但只要我们认真研究,结合实际情况,多做实验和计算,就一定能设计出性能优良的填料塔,为生产和环保事业做出贡献。
希望我讲的这些能让您对填料塔的计算公式有更清楚的了解,在实际应用中少走弯路,提高工作效率和质量!。
填料塔设计

填料塔的结构和计算摘要:塔设备是化工,石油化工和炼油行业最为常见的过程设备之一,他的作用是使气液在塔内进行充分的接触,达到传热和传质的目的。
塔设备在一定的条件下,将能达到气液共存状态的混合物实现分离,纯化的单元操作设备,广泛用于炼油,精细化工,环境工程,医药工程,食品工程和轻纺工程等行业和部门中。
其投资在工程设备总额中占有很大比重,一般约占20%~50%。
工业上为使气液充分接触以实现传质过程,既可采用板式塔,也可采用填料塔。
吸收塔的工艺计算,首先是在选定吸收剂的基础上确定吸收剂用量,继而计算塔的主要工艺尺寸,包括塔径和塔的有效段高度。
塔的有效段高度,对填料塔是指填料层高度关键词:吸收塔, 矩鞍填料;几何特性;流体力学;传质性能;传质单元高度1.1塔设备简介塔设备是化工,石油化工和炼油行业最为常见的过程设备之一,他的作用是使气液在塔内进行充分的接触,达到传热和传质的目的。
塔设备在一定的条件下,将能达到气液共存状态的混合物实现分离,纯化的单元操作设备,广泛用于炼油,精细化工,环境工程,医药工程,食品工程和轻纺工程等行业和部门中。
其投资在工程设备总额中占有很大比重,一般约占20%~50%。
填充塔的应用始于19世纪中叶,起初在空塔中填充碎石、砖块和焦炭等块状物,以增强气液两相间的传质。
1914年德国人F.拉西首先采用高度与直径相等的陶瓷环填料(现称拉西环)推动了填充塔的发展。
此后,多种新填料相继出现,填充塔的性能不断得到改善,近30年来,填充塔的研究及其应用取得巨大进展,不仅开发了数十种新型高效填料,还较好地解决了设备放大问题。
到60年代中期,直径数米乃至十几米的填充塔已不足为奇。
现在,填充塔已与板式塔并驾齐驱,成为广泛应用的传质设备。
塔设备的分类方法有多种,例如:按操作压力可分为:加压塔,常压塔,减压塔;按塔所能完成的单元过程分为:精馏塔,吸收塔,解压塔,萃取塔,反应塔和干燥塔等等,但是长期以来,最为常用的分类是按塔的内件结构分为板式塔和填料塔。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
填料塔计算和设计文件编码(008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256)
填料塔设计
2012-11-20
一、填料塔结构
填料塔是以塔内装有大量的填料为相间接触构件的气液传质设备。
填料塔的塔身是一直立式圆筒,底部装有填料支承板,填料以乱堆或整砌的方式放置在支承板上。
在填料的上方安装填料压板,以限制填料随上升气流的运动。
液体从塔顶加入,经液体分布器喷淋到填料上,并沿填料表面流下。
气体从塔底送入,经气体分布装置(小直径塔一般不设置)分布后,与液体呈逆流接触连续通过填料层空隙,在填料表面气液两相密切接触进行传质。
填料塔属于连续接触式的气液传质设备,正常操作状态下,气相为连续相,液相为分散相。
二、填料的类型及性能评价
填料是填料塔的核心构件,它提供了气液两相接触传质的相界面,是决定填料塔性能的主要因素。
填料的种类很多,根据装填方式的不同,可分为散装填料和规整填料两大类。
散装填料根据结构特点不同,分为环形填料、鞍形填料、环鞍形填料等;规整填料按其几何结构可分为格栅填料、波纹填料、脉冲填料等,目前工业上使用最为广泛的是波纹填料,分为板波纹填料和网波纹填料;
填料的几何特性是评价填料性能的基本参数,主要包括比表面积、空隙率、填料因子等。
1.比表面积:单位体积填料层的填料表面积,其值越大,所提供的气液传质面积越大,性能越优;
2.空隙率:单位体积填料层的空隙体积;空隙率越大,气体通过的能力大且压降低;
3.填料因子:填料的比表面积与空隙率三次方的比值,它表示填料的流体力学性能,其值越小,表面流体阻力越小。
三、填料塔设计基本步骤
1.根据给定的设计条件,合理地选择填料;
2.根据给定的设计任务,计算塔径、填料层高度等工艺尺寸;
3.计算填料层的压降;
4.进行填料塔的结构设计,结构设计包括塔体设计及塔内件设计两部分。
?
四、填料塔设计
1.填料的选择
填料应根据分离工艺要求进行选择,对填料的品种、规格和材质进行综合考虑。
应尽量选用技术资料齐备,适用性能成熟的新型填料。
对性能相近的填料,应根据
它的特点进行技术经济评价,使所选用的填料既能满足生产要求,又能使设备的投资和操作费最低。
(1)填料种类的选择
填料的传质效率要高:传质效率即分离效率,一般以每个理论级当量填料层高度表示,即HETP值;
填料的通量要大:在同样的液体负荷下,在保证具有较高传质效率的前提下,应选择具有较高泛点气速或气相动能因子的填料;
填料层的压降要低:填料层压降越低,塔的动力消耗越低,操作费越小;对热敏性物系尤为重要;
填料抗污堵性能强,拆装、检修方便。
(2)填料规格的选择
填料规格是指填料的公称尺寸或比表面积;
(a)散装填料规格的选择:工业塔常用的散装填料主要有DN16、DN25、DN38、DN50、DN76等;同类填料,尺寸越小,分离效率越高,但阻力增加,通量减少,填料费用也增加很多;而大尺寸的填料应用于小直径塔中,又会产生液体分布不良及严重的壁流,使塔的分离效率降低。
因此,对塔径与填料尺寸的比值要有一定限制,一般塔径与填料公称直径的比值D/d应大于8。
(b)规整填料规格的选择:国内习惯用比表面积表示规整填料的型号和规格,主要有125、150、250、350、500、700;同种类型的规整填料,其比表面积越大,传质效率越高,但阻力增加,通量减小,填料费用也明显增加。
选用时应从分离要求、通量要求、场地条件、物料性质及设备投资、操作费用等方面综合考虑,使所选填料既能满足技术要求,又具有经济合理性。
对于同一座填料塔,可以选用不同类型、不同规格的填料,也可以同时使用散装填料和规整填料。
(3)填料材质的选择
填料的材质分为陶瓷、金属和塑料三大类
(a)陶瓷填料陶瓷填料具有很好的耐腐蚀性,可在低温、高温下工作,具有一定的抗冲击性但不宜在高冲击强度下使用,质脆、易碎是陶瓷填料的最大缺点。
陶瓷填料价格便宜、具有很好的表面润湿性能,在气体吸收、气体洗涤、液体萃取等过程中应用较为普遍。
(b)金属填料金属填料可用多种材质制成,金属材质的选择主要根据物系的腐蚀性及金属材质耐腐蚀性来综合考虑。
碳钢填料造价低,且具有良好的表面润湿性能,对于无腐蚀性或低腐蚀性物系有限考虑使用;
不锈钢填料耐腐蚀性强,一般能耐Cl-以外常见物系的腐蚀,但其造价较高,且表面润湿性能较差;有时需要对其表面进行处理,才能取得良好的使用效果。
金属填料通过大、气阻小,具有很高的抗冲击性能,能在高温、高压、高冲击强度下使用,应用范围最为广泛。
(c)塑料填料主要包括聚丙烯(PP)、聚乙烯(PE)及聚氯乙烯(PVC),国内一般多采用聚丙烯材质。
塑料填料质轻、价廉,具有良好的韧性,耐冲击、不易碎,耐腐蚀性较好,可长期在100℃以下使用;它的通量大、压降低,多用于吸收、解析、萃取、除尘等装置中;塑料填料的缺点是表面润湿性能差,需对其表面进行处理。
2.填料塔工艺尺寸的计算
(1)塔径的计算:采用下式进行计算,其核心问题是确定空塔气速u。
空塔气速建议值为~1m/s。
泛点气速法:泛点气速是填料塔操作气速的上限,填料塔的操作空塔气速必须小于泛点气速,操作空塔气速与泛点气速之比称为泛点率。
对于散装填料:u/uF=对于规整填料:u/uF=泛点率的选择主要考虑两方面因素:第一,物系的发泡情况,对于易起泡沫的物系,泛点率应取低限值,而无泡沫的物系,可取较高的泛点率;
第二,填料塔的操作压力,对于加压操作的塔,应取较低的泛点率,对于减压操作的塔,应取较高的泛点率。
泛点气速一般通过经验方程式进行计算
贝恩—霍根关联式:
式中 uF2为泛点气速,m/s
g为重力加速度,s2
a为填料比表面积,m2/m3
ε为填料层空隙率,m3/m3
ρv、ρL为气相、液相密度,Kg/m3
μL为液体粘度,mPas
WL、WV为液相、气相的质量流量,Kg/h
A、K为关联常数
气体动能因子法:气相动能因子简称F因子,其定义式为
计算时,先从手册或图表中查出填料在操作条件下的F因子,然后依据上式即可计算出操作空塔气速u。
气相负荷因子法:气相负荷因子简称Cs因子,其定义式为:
采用气相负荷因子计算操作空塔气速,先计算出最大气相负荷因子Cs,max,然后依据Cs=,max计算出Cs。
Cs,max的数值见有关填料手册。
气相动能因子法和气相负荷因子法一般只适用于规整填料,且液体粘度不大于2×10-3Pas,操作压力不大于的场合。
(2)填料层高度计算
填料层高度的计算可分为传质单元法和等板高度法。
在工程上,传质单元法多用于吸收、解吸、萃取等填料塔的设计计算,而对于精馏填料塔,则习惯用等板高度法计算填料层高度。
等板高度法计算填料层的基本公式为:?
由上式可看出,当工艺计算出完成规定分离任务所需的理论板层数NT后,关键是确定填料层的等板高度HETP。
等板高度不仅取决于填料的类型和尺寸,而且受系统物性、操作条件和设备尺寸的影响。
一般是通过实验测定,或从工业应用的实际经验中选取HETP值。
采用上述方法计算出填料层高度后,还应留出一定的安全系数。
根据设计经验,填料层的设计高度一般为Zˊ=()Z
(3)填料层压降的计算
填料层压力降是填料塔压力降的主要组成部分。
通常,根据设计(或操作)参数,由通用关联图(或压降曲线)先求得每米填料层的压降值,然后再乘以填料层高度,即得出填料层的压力降。
散装填料的压降计算
散装填料的压降值可从有关填料手册中查得,也可由埃克特通用关联图计算。
计算时先根据气液负荷及有关物性数据,求出横坐标;再根据操作空塔气速、压降填料因子及有关物性参数,求出纵坐标;通过作图得出交点,读出过交点的等压线数值,即可得出每米填料层压降值。
Φp为压降填料因子,ψ为液体密度校正系数,ρ水/ ρL?
规整填料的压降计算
通过填料的压降关联式计算,规整填料的压降通常关联成以下形式:?
式中 p/Z为每米填料层高度的压力降,Pa/m u为空塔气速,m/s
ρv为气体密度,Kg/m3
α、β为关联式常数,可从填料手册中查出。
