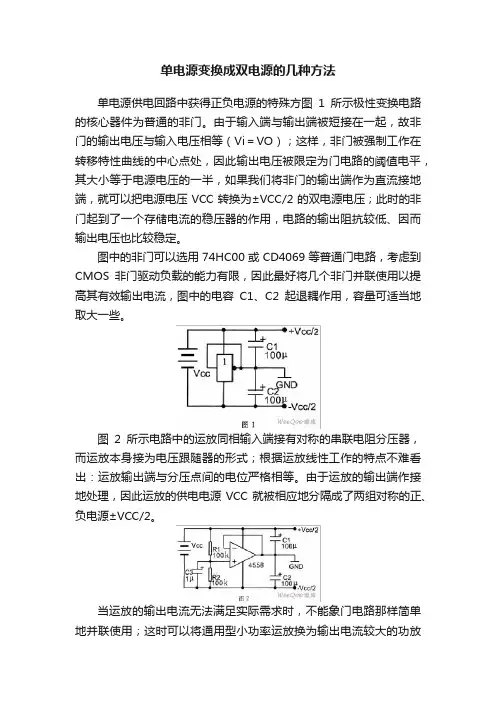

单电源变换成双电源的几种方法
单电源变换成双电源的几种方法
单电源变换成双电源的几种方法单电源供电回路中获得正负电源的特殊方图1所示极性变换电路的核心器件为普通的非门。
由于输入端与输出端被短接在一起，故非门的输出电压与输入电压相等（Vi＝VO）；这样，非门被强制工作在转移特性曲线的中心点处，因此输出电压被限定为门电路的阈值电平，其大小等于电源电压的一半，如果我们将非门的输出端作为直流接地端，就可以把电源电压VCC转换为±VCC/2的双电源电压；此时的非门起到了一个存储电流的稳压器的作用，电路的输出阻抗较低、因而输出电压也比较稳定。
图中的非门可以选用74HC00或CD4069等普通门电路，考虑到CMOS非门驱动负载的能力有限，因此最好将几个非门并联使用以提高其有效输出电流，图中的电容C1、C2起退耦作用，容量可适当地取大一些。
图2所示电路中的运放同相输入端接有对称的串联电阻分压器，而运放本身接为电压跟随器的形式；根据运放线性工作的特点不难看出：运放输出端与分压点间的电位严格相等。
由于运放的输出端作接地处理，因此运放的供电电源VCC就被相应地分隔成了两组对称的正、负电源±VCC/2。
当运放的输出电流无法满足实际需求时，不能象门电路那样简单地并联使用；这时可以将通用型小功率运放换为输出电流较大的功放类运放器件，例如常见的TDA2030A。
与图1类似，C1、C2同为退耦电容、加载运放同相输出端的电容C3起到了抑制干扰及滤波的作用对于大多数的OTL功放类器件而言，其内部一般都设置了对称的偏置电路结构，这就使其输出端的直流电位近似为电源电压的一半；根据上述原理，我们完全可以利用集成功放将单电源转换成为大小相等的双极性正、负电源，具体电路如图3所示。
事实上，由于内容参数的离散性以及自举电路结构的影响，集成功放输出端的电压并不是绝对的VCC/2，从而造成正、负输出电压不平衡的现象。
对此我们需要将一只10－100k Ω的电位器串联在正负电源之间，并把LM386第③脚输入端接到电位器的中间抽头，而第②脚保持悬空。
双电源切换安全操作规程（2篇）
双电源切换安全操作规程双电源切换是指在电源故障发生时，将系统的电源从一台电源切换到备用电源的过程。
双电源切换的目的是确保系统能够继续正常工作，同时保证操作人员的安全。
为了保证双电源切换的安全性，需要制定一套操作规程，下面是双电源切换安全操作规程的详细内容。
一、操作准备1.1 操作前，应确认备用电源的正常工作，并且备用电源能够提供足够的电力供应。
备用电源应符合国家标准，且经过定期的维护和检验。
1.2 操作前，应了解系统中各个电源的特性、位置、连接方式等信息，并清除现场，确保没有多余的杂物和易燃物品。
二、操作流程2.1 操作人员应根据实际情况选择适当的操作模式，可以是手动操作或自动操作。
若选择手动操作，操作人员需要确保自身的安全，操作前应做好消除危险的准备工作。
2.2 操作人员应根据操作流程，有序进行双电源切换。
具体流程如下：2.2.1 打开备用电源开关，检查备用电源的状态和指示灯，确保备用电源已准备就绪；2.2.2 关闭故障电源开关，断开故障电源与系统的连接；2.2.3 打开备用电源与系统的连接开关，确保备用电源与系统有效连接；2.2.4 检查系统是否正常工作，确保备用电源顺利接管。
三、安全注意事项3.1 操作人员应着装整齐，穿戴好安全帽、安全眼镜、绝缘手套等劳保用品。
操作过程中，应注意保持平稳移动，避免磕碰、摔倒等意外情况发生。
3.2 操作人员应保持专注，不得进行其他无关操作，以防因分神而导致失误。
3.3 操作人员在操作过程中应时刻保持沉着冷静，不得慌乱，以免发生意外事故。
3.4 在操作过程中，应时刻注意系统的电气安全，严禁触摸裸露电线，避免触电危险。
如发现有异常电流、异常电压等问题，应立即停止操作，并通知相关工作人员进行处理。
3.5 在操作过程中，若出现系统问题或电源故障无法解决，应立即停止操作，并及时报告相关工作人员处理。
四、事故处理4.1 若在双电源切换过程中发生事故或事故隐患，应立即停止操作，并第一时间向相关领导和技术人员报告。
运放单电源双电源详解TI官网文档
(b) V INV OUT = V ING =–V S = 15V+V S = 30V(a) V ING = +1V OUT = V IN+V S = 15V运算放大器的单电源供电双电源供电详解单电源电压供电是运算放大器最常见的应用问题之一。
当问及“型号为OPAxyz，能否采用单电源供电？”，答案通常是肯定的。
在不启用负相电源电压时，采用单电源电压驱动运算放大器是可行的。
并且，对使用高电压及大电流运算放大器的特定应用而言，采用单电源供电将使其切实的获益。
考虑如图1a 所示的基本运算放大器连线图。
运算放大器采用了双电源供电（也称平衡[balanced]电源或分离[split]电源）。
注意到此处运算放大器无接地。
而事实上，可以说运算并不会确认地电位的所在。
地电位介于正相电压及负相电压之间，但运算放大器并不具有电气接线端以确定其确切的位置。
图1. 简易单位增益缓冲器的运算放大器连线示意图，举例说明了分离电源供电(a)与单电源供电(b)的相似性。
图 1 所示电路连接为电压跟随器，因此输出电压与输入电压相等。
当然，输出跟随输入的能力是有限的。
随着输入电压正相摆幅的增大，在某些接近正相电源的电位点上，输出将无法跟随输入。
类似的，负相输出摆幅也限制在靠近–Vs 的某电位点上。
典型的运算放大器允许输出摆幅在电源轨的 2 V 以内，使得±15V 的电源可支持–13V 至+13V 的输出。
图1b 展示了同样的单位增益跟随器，采用30 V 单电源支持供电。
运算放大器的两个电源接线端之间的总电压仍为30 V，但此时采用了单正相电源。
从另一角度考虑，其运行状态是不变的。
只要输入介于运算放大器电源接线端电压 2 V 以内，输入就能跟随输入。
电路可支持的输出范围从+2V 至+28V。
既然任意的运算放大器均能支持此类单电源供电（仅是摆幅限制稍有不同），为何某些运算放大器特别注明用于单电源应用呢？某些时候，输出摆幅在地电平（运算放大器的“ 负相”电源轨）附近受到了极大的限制。
555构成的单电源变双电源电路课程设计总结报告
555构成的单电源变双电源电路课程设计总结报告湖州师范学院课程设计总结报告课程名称电子工艺实习项目名称555构成的单电源变双电源电路专业班级姓名学号指导教师报告成绩信息与工程学院二〇一二年六月八日《电子工艺实习》任务书一、课题名称《555构成的单电源变双电源电路》二、设计任务1、查询相关资料，设计一个由555构成的单电源变双电源电路；2、画出该电路的原理图及PCB板图；3、PCB板的制作，电路焊接；4、功能调试。
三、技术指标输出电压变化范围±3~±15V。
四、设计报告根据要求撰写设计报告《555构成的单电源变双电源电路》课程设计总结报告目录一、任务分析…………………………………………………………………………….二、设计方案三、电路设计四、焊接及调试五、展望六、感想（红字删除，目录要求自动生成，包含页码）参考文献元器件清单《555构成的单电源变双电源电路》一、任务分析555定时器的发展：555定时器是美国Signetics公司1972年研制的用于取代机械式定时器的中规模集成电路，因输入端设计有三个5k Ω的电阻而得名。
此电路后来竟风靡世界。
目前，流行的产品主要有4个：BJT两个：555，556（含有两个555）；CMOS两个：7555，7556（含有两个7555）。
555定时器可以说是模拟电路与数字电路结合的典范。
555的设计制作：两个比较器 C1和 C2各有一个输入端连接到三个电阻R组成的分压器上，比较器的输出接到RS触发器上。
此外还有输出级和放电管。
输出级的驱动电流可达200mA。
比较器C1和C2的参考电压分别为UA和UB，根据C1和C2的另一个输入端——触发输入和阈值输入，可判断出RS触发器的输出状态。
当复位端为低电平时，RS触发器被强制复位。
若无需复位操作，复位端应接高电平。
555定时器的的应用（1）构成施密特触发器，用于TTL系统的接口，整形电路或脉冲鉴幅等；（2）构成多谐振荡器，组成信号产生电路；图1 振荡周期： T=0.7（R1+2R2）C（3）构成单稳态触发器，用于定时延时整形及一些定时开关中。

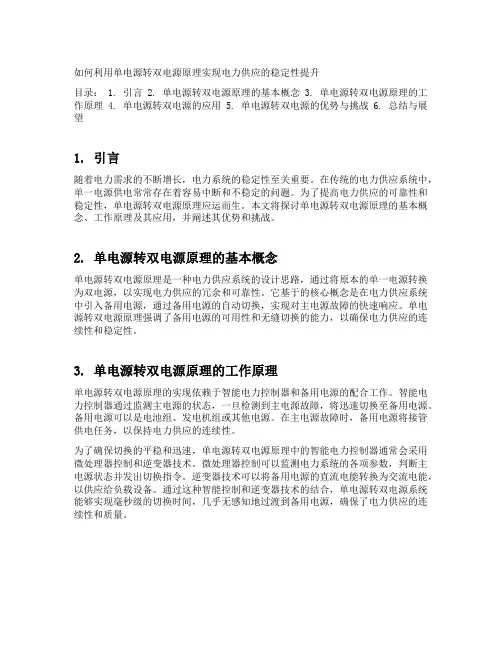

单电源转双电源原理新标题
