QDS软启动器详情说明

合集下载

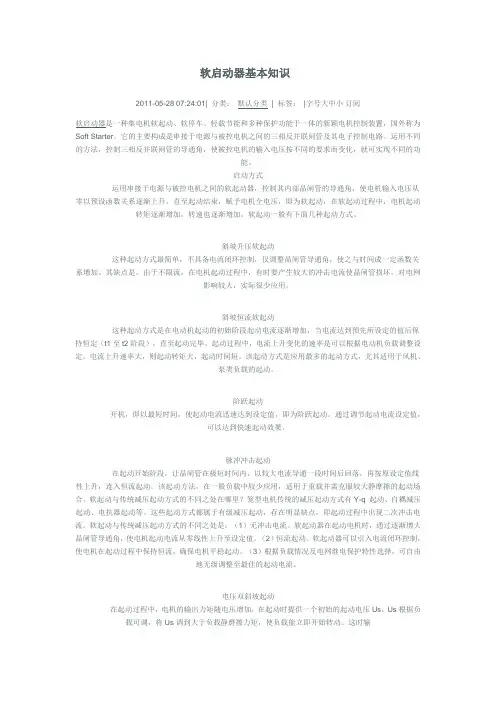

软启动器基本知识

软启动器基本知识

软启动器基本知识2011-05-28 07:24:01| 分类:默认分类| 标签:|字号大中小订阅软启动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置,国外称为Soft Starter。

它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。

运用不同的方法,控制三相反并联闸管的导通角,使被控电机的输入电压按不同的要求而变化,就可实现不同的功能。

启动方式运用串接于电源与被控电机之间的软起动器,控制其内部晶闸管的导通角,使电机输入电压从零以预设函数关系逐渐上升,直至起动结束,赋予电机全电压,即为软起动,在软起动过程中,电机起动转矩逐渐增加,转速也逐渐增加。

软起动一般有下面几种起动方式。

斜坡升压软起动这种起动方式最简单,不具备电流闭环控制,仅调整晶闸管导通角,使之与时间成一定函数关系增加。

其缺点是,由于不限流,在电机起动过程中,有时要产生较大的冲击电流使晶闸管损坏,对电网影响较大,实际很少应用。

斜坡恒流软起动这种起动方式是在电动机起动的初始阶段起动电流逐渐增加,当电流达到预先所设定的值后保持恒定(t1至t2阶段),直至起动完毕。

起动过程中,电流上升变化的速率是可以根据电动机负载调整设定。

电流上升速率大,则起动转矩大,起动时间短。

该起动方式是应用最多的起动方式,尤其适用于风机、泵类负载的起动。

阶跃起动开机,即以最短时间,使起动电流迅速达到设定值,即为阶跃起动。

通过调节起动电流设定值,可以达到快速起动效果。

脉冲冲击起动在起动开始阶段,让晶闸管在极短时间内,以较大电流导通一段时间后回落,再按原设定值线性上升,连入恒流起动。

该起动方法,在一般负载中较少应用,适用于重载并需克服较大静摩擦的起动场合。

软起动与传统减压起动方式的不同之处在哪里?笼型电机传统的减压起动方式有Y-q 起动、自耦减压起动、电抗器起动等。

这些起动方式都属于有级减压起动,存在明显缺点,即起动过程中出现二次冲击电流。

软启动器基本知识

软启动器基本知识

⒋ 电动力对电机的伤害
大电流在电机定子线圈和转子鼠笼条上产生很大的冲击 力,会造成夹紧松动、线圈变形、鼠笼条断裂等故障。
软起动时,由于最大电流小,则冲击力大大减轻。
⒌ 对机械设备的伤害
全压直接起动时的起动转矩大约为额定转矩的2倍,这 么大的力矩突然加在静止的机械设备上,会加速齿轮磨 损甚至打齿、加速皮带磨损甚至拉断皮带、加速风叶疲 劳甚至折断风叶等等。
◆ 电源电压过低保护:滞后时间:当电源电压低于极 限值
50%时,保护动作,时间<0.5秒,否则低于设定值 时保
护 动作,时间<3秒 ◆ 电源电压过高保护: 当电源电压高于极限值
130%时,保护动作,时间<0.5秒;否则高于设定值时 保
护动作,时间<3秒。 ◆ 负载短路保护,滞后时间: <0.1秒,短路电流为软 起动
图中V,W相 方框内的元件 与U相相同, 没有画出晶闸 管的出发电路
03软启动器的使用场合
原则上,不需要调速的鼠笼型异步电机均可应用软启动器,目前的应用范围是交流380V 或者660V,功率从几千瓦到850KW的电动机,软启动器适用于以下场合: 1要求减小电动机起动电流的场合。 2、正常运行时电动机不需要具有调速功能,只解决起动过程的工作状态。3、在正常运 行时负载不允许降压、降速。 4、电动机功率较大(如大于100kw),起动时会给主变电压器运行造成不良影响。 5、电动机运行对电网电压要求严格,电压降不大于10%U。 6、设备精密、设备起动不允许有起动冲击。 7、设备的起动转矩不大,可进行空载或轻载起动。 8、中大型电动机需要节能起动。从初投资看,功率在75KW以下的电动机采用自耦降 压起动比较经济,功率为90-250kw的电动机采用软起动器较合算。 9、短期重复工作的机械。这里指长期空载(轻载小于35%)短时重载、空载率较高的 机械,或者负载持续率较低的机械,如起重机、皮带输送机、金属材料压延机、车床、 冲床、刨床、剪床等。

软启动说明

软启动说明

《软启动说明》4.5软启动4. 5. 1 软启动控制器的特点:1)16位微电脑全数字自动控制;2)控制风机平滑启动,减小启动电流冲击,避免冲击电网;3)起始电压可调,保证电机在最小转矩启动,避免电机过热和能源浪费;4)启动电流可根据负载情况调整,减小启动损耗,以最小的电流产生最佳的转矩;5)启动时间可调,在该时间范围内,电机转速逐渐上升,避免转速冲击;6)具有点动功能,点动转矩可调,用于检测电路接线及机械系统是否正常;7)减少机械应力,保护生产设备,延长其使用寿命;8)性能可靠,操作简单方便,显示直观;9)有相序、缺相、过热、启动过程过流、运行过程过流和过载的检测及保护,其过流值和过载值可调。

4. 5. 2软启动控制器的工作原理软启动控制器采用了现代电力电子技术及先进的十六位微电脑8096控制技术,在风机的启动过程中,按用户启动特性,对风机进行自动控制,使其平滑可靠地完成启动过程。

其原理图如下:软启动控制器采用三对反并联的可控硅串接于风力发电机的三相供电线路上,利用可控硅的电子开关特性,通过微电脑8096控制其触发角的大小来改变可控硅的开通程度,由此改变电机输入电压的大小,以达到控制电机的启动特性。

当软启动控制器的微电脑控制系统接收到启动指令后,便进行有关计算,确定可控硅的触发信号,通过控制可控硅使软启动器按所设定的方式,输出相应的电压,以控制风机的启动过程。

当风机启动过程完成后,控制系统便控制吸合旁路接触器,短接所有可控硅,使风机直接投网运行,避免不必要的能源损耗。

软启动控制器对风机启动过程的控制是完全通过微电脑自动进行的上,利用可控硅的电子开关特性,通过微电脑8096控制其触发角的大小来改变可控硅的开通程度,由此改变电机输入电压的大小,以达到控制电机的启动特性。

当软启动控制器的微电脑控制系统接收到启动指令后,便进行有关计算,确定可控硅的触发信号,通过控制可控硅使软启动器按所设定的方式,输出相应的电压,以控制风机的启动过程。

软启动操作说明Microsoft-Word-文档

软启动操作说明Microsoft-Word-文档

DGQ-C系列软起动装置使用说明书- 1-●警示事项:●感谢您选用大禹电气科技股份有限公司的智能化电机软起动器产品,我们将以优异的产品性能回报您的信任和厚爱!●本软起动器产品在安装、使用、维护过程中必须注意以下事项:安装前请务必详细阅读本说明书。

必须由专业技术人员安装本软起动器。

严禁本软起动器输出部(U.V.W)接补偿电容器。

不得用兆欧表测量软起动器输入输出之间的绝缘电阻,否则可能因过压而损坏起动器内元器件。

软起动器或相关的其它设备应可靠接地。

设备维修时必须切断输入电源。

非专业人士不要自行拆卸、改装、维修本产品。

DGQ-C系列软起动装置使用说明书- 2-1 序1.1概述DGQ-C 系列智能软起动控制装置是专门为各种行业中不同功率的低压异步电动机的起停而设计的。

该装置控制系统以DSP 为控制核心,采用最先进的电机控制算法理论及电力电子技术,实现了装置全数字化自动控制,使它具有很强的抗干扰能力,不会产生无故障停机现象。

为了增加装置的适用性、方便性,系统设计了交流接触器旁路运行输出及无交流接触器本机运行方式可供选择,在起动方式上它具有电压斜坡起动、限流起动等多种方式,而停机方式有自由停机、软停机、刹车制动可供选择,可适应各种载荷电机的控制需要。

DGQ-C 系列智能软起动控制装置可以针对不同的载荷类型设定不同的起动及停止参数,以最佳的起动效果来起动电机。

通常情况下将电机的起动电流控制在额定电流的三倍左右。

并且该装置还具有断相、堵转、电流不平衡、过压、欠压、短路、过热保护等完善的保护功能。

不仅有效地保护了电机,延长了负载系统与电机的使用寿命,而且还能消除电机起动时对厂用电网的冲击。

1.2系统原理DGQ-C 系列智能软起动控制装置系统原理框图(见图一)。

(图一)DGQ-C系列软起动装置使用说明书- 3-1.3主要特点◆控制系统采用人性化的设计,具有友好的中文显示人机界面和多种组合控制操作模式,显示清晰,操作简单,极大的方便了用户的使用;◆采用哈佛总线及整体化设计,减少系统连线,DSP 芯片生产工艺采用SMT 贴片技术,整机出厂前进行了高温老化及振动实验,保证了可靠的产品质量;◆具有多种起动方式,电压斜坡式起动方式可得到最佳的输出转矩;恒流起动方式可限制最大起动电流,但起动时间稍长。

软起动器操作手册

软起动器操作手册

软起动器操作手册软起动器操作手册一、设备介绍软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新型电机控制装置。

其操作使用需要一定的专业知识和技能,为了确保软起动器的正常运行和延长设备寿命,建议用户严格按照操作手册进行操作。

二、操作步骤1、打开软起动器的外壳保护门,将电机及传动部分正确安装并连接好。

2、连接输入电源,将电源线接入软起动器的输入端子。

注意三相电源需要保持平衡,不能出现缺相的情况。

3、连接输出电源,将电动机线接入软起动器的输出端子,注意线的颜色要与电机接线盒的颜色一致。

4、打开软起动器电源开关,此时电源指示灯应显示为亮。

5、调整电机的起动参数,包括初始电压、全电压和加速时间等。

这些参数可以根据电机的具体需求进行调整。

6、关闭外壳保护门,确保其紧密关闭。

7、在起动前应检查电源是否正常,手动检查软起动器的操作是否顺畅。

8、起动电机,观察电机的运行状态和软起动器的显示面板信息。

9、在电机运行过程中,要定期进行维护和检查,确保设备的正常运行。

三、注意事项1、操作过程中应切断电源,防止意外触电。

2、在调整电机参数时,应遵循厂家提供的建议范围,不得随意修改。

3、在安装和维修过程中,应使用厂家指定的工具和备件,不得使用其他替代品。

4、定期清理软起动器内的灰尘和杂物,保持设备清洁。

5、若出现故障,应立即切断电源,并联系专业人员进行维修。

四、常见故障及排除方法1、电机不能起动:检查电源是否正常,检查软起动器输入电源是否缺相,检查电机参数是否设置正确。

2、软起动器显示故障:查看故障代码,根据故障代码查找故障原因,并采取相应措施排除故障。

3、电机运行过程中出现异常声音:检查电机是否负载过大,检查电机参数是否设置正确,检查电机轴承是否损坏。

4、软起动器外壳发热:检查散热是否良好,检查内部元件是否损坏。

五、维护与保养1、定期检查软起动器的外壳保护门是否紧闭,以确保良好的散热性能。

2、定期清理软起动器内部的灰尘和杂物,防止对设备运行产生不良影响。

软启动器知识

软启动器知识

软启动器知识第一章产品简介1.1安全注意事项初始检查检查启动器标签上的型号是否与订单及发货单上的型号一致。

①电机软启动器安装和接线须有专业技术人员负责操作,并遵循相应的安装标准和安全规程。

在安装和接线之前请详细阅读本使用手。

②电机软启动器通电时,严禁接线,须在确认断开电源后,才能进行,否则有触电危险。

③设备在不使用及维修时,必须断开进线空气开关。

④软启动回路为可控硅元件,严禁用高压欧姆表测量其绝缘电阻。

⑤软启动器正常工作时自动输出旁路。

⑥软启动器调试时必须接负载(可以小于实际负载)。

⑦远程端子禁止有源输入。

⑧主回路必须加快速熔断器。

⑨接线时,三相输入电源务必接在R、S、T端子上,连接电机的输出线接在U、V、W 端子上,否则会造成电机软启动器严重损坏。

⑩电机软启动器维修时,请务必先短开电源,确保安全。

本手中所述的产品特性以及服务会由于技术发展等原因随时改变,我们保留以后更改的权利。

注意:必须确保线路连接正常,否则将出现难以预料的故障或后果。

1.2到货检查本产品在出厂前,均经严格的品质检验,并做防撞、防震等包装处理。

但uI能在运输及搬运过程中不慎出现意外,因此,在您收到产品后,请专即进行开箱检查,检查项目如下:①检查电机软启动器在运输过程中是否造成损坏。

②检杏电机软启动器的铭牌,以确定您收到的产品是您所订购的产品。

③包装箱内含电机软启动器一台,用户使用手册一本,合格证一张。

若发现以上所列的任何一项有短缺或损坏的情况,请及时与经销商或本公司联系。

1.3型号说明XJSTRB三相交流电机软启动控制器通用技术规格频率 HZ 50 ±2%三相电源电压 V 380V ±10%标称电源Ie A 30-360电机功率 KW 15-315额定绝缘电压Ui V 660最大启动电源Ih A 2-5倍标称电流启动方式电压斜波,标准负载启动时间10S停止方式软停车,自由停车启动停止次数电压斜波 5-100秒可调启动时间电压斜波 5-100秒可调停止时间启动和矩额定电压的34% 42% 50% 58%冷却方式自然风冷防护等级 IP20工作温度℃存放温度℃相对温度最大工作高度M 100m以内不降容,1000m以上每增加100m电流降低0.5% 1.4型号、规格型号规格一览表电机电机功率380VAC 额定电流启动机型号适配电机备注KW A Ribo K W15 30 Ribo-15 1518.5 37 Ribo-18 18.522 40 Ribo-22 2230 60 Ribo-30 3035 70 Ribo-35 3545 90 Ribo-45 4555 110 Ribo-55 5575 150 Ribo-75 7590 180 Ribo-90 90110 200 Ribo-110 110130 250 Ribo-130 130160 320 Ribo-160 160185 370 Ribo-185 185220 440 Ribo-220 220250 500 Ribo-250 250315 630 Ribo-315 3151.5产品说明XJSTRB系列软启动控制器是采用微电脑控制技术,专门为各种规格的三相异步电动机设计的软启动和软停止控制设备。

软启动操作使用说明

软启动操作使用说明

A-B软启动器操作使用说明一.软启动器的起动方式选择┅┅┅┅┅ 2 二.软启动器的参数查看方法┅┅┅┅┅ 3 三.参数修改┅┅┅┅┅ 5 四.常见故障信息及消除方法┅┅┅┅┅ 5 五.常见故障说明┅┅┅┅┅7 六.常用参数及说明┅┅┅┅┅8 七.软启动器的初次调试┅┅┅┅┅11软启动器使用操作说明一.软启动器的起动方式选择:软启动器的起动方式常用的有以下几种:1.软起动:该方式是最常用的起动方式,电动机可根据参数设定的初始转矩进行起动。

起动加速时间在0—30S之间,由用户自行调节。

起动斜坡加速期间,输出至电机的电压不断上升,当软启动器的控制器检测到电动机已达到额定转速状态,则输出电压将自动切换到全电压。

(若设定的起动时间为30S,在20S的时候如果电动机已达到额定转速,电机端电压已达到全电压,则不必等到30S)2.限流起动:限流起动顾名思义,限制电机的起动电流,该方式为电动机提供一固定电压的降压起动。

限流水平可由用户在电机满载电流的500-600%间调节,限流起动时间0—20S由用户设定。

在起动过程中,当软起动器的控制器检测到电机的额定转速时,输出电压将自动切换成全压输出,这点与软起动方式有些区别:软起动过程电压是无级不断增加的;而限流起动是始终以一固定电压起动的。

3.全压起动:该方式同一般设备的启动相同,一般来说,既然选用了软启动器就不太会选用该方式进行起动。

4.可选择的突跳起动:该起动功能一般是附加于软起动方式或限流起动方式之中,为电动机起动提供一个大提升转矩以克服负载惯性,突跳时间可由用户在0.0—2.0S之间设定。

我厂采用的软起动方式主要有以下两种:1.限流加突跳起动方式:该方式主要用于PVC的水环压缩机、抽风机、鼓风机和排渣泵等设备,因为这些设备的电机容量较大,起动电流较大,其供电线路也较长,采用限流起动,可减少对配电室母线电压的影响,以免造成当大设备启动时,母线压降大,使照明及其他设备失电跳闸的情况发生。

新航软起动说明书(中文版)

新航软起动说明书(中文版)

3.使用环境条件要求(见表3-1 )
表3-1






②一般情况下,如无必要软停机,则应选择自由停机模式,以延长软起动器的使用 寿命。自由停机模式完全禁止了瞬时输出,可避免特殊应用场合的瞬时大电流冲击。 XHR1系列软起动器具有六种不同的起动模式,适用于各种复杂的电动机和负载情况,用 户可根据不同应用范围进行选择。
26
2.变更操作方式……………………………………………………………………………… 13 3.设置码的输入显示方式…………………………………………………………………… 14 4.设置码PD用于选择电机起动控制方式…………………………………………………… 14 5.设置码说明………………………………………………………………………………… 14 八、帮助信息 ……………………………………………………………………………… …… 15 1.帮助信息及说明……………………………………… ……………………………………… 15 九、保护功能 …………………………………………………… ……………………………… 15 1.保护功能说明………………………………………… ……………………………………… 15 . 2 保护脱扣曲线 ……………………………………………………………………………… 16 ..3 保护功能设定……………………………………………………………………… … … 17 4.保护功能的运用及故障的处理 …………………………………………………………… 18 十、 故障诊断 ………………………………………………………………………… …… … 19 1.问题对策………………………………………………………………… …………………… 19 十一、起动模式说明 ………………………………………………………… … …… ……… 20
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
直通连接简化接线
在柜体中,易于集成
接线非常简单
无论接触器在柜体中的位置,都能 方便的接线
旁路接触器,减少损耗
起动结束,旁路接触器起动,起动器内部发 热减少,损耗会降低到最小
所有保护功能仍可维持(过热保护、过载保护、 欠载保护、过载保护等)
旁路接触器,防止起动 器内部的发热
低损耗设计
QDS智能中文显示软起动器能够通过下面的方式持续性的改善电机的运行状况:
11与公共端断开时电机立即停止.(或串接其他常闭触点) 12与公共端断开时电机执行电机软停止.(或自行停止) 13与公共端闭合时电机开始起动运行 输入信号的公共端子 Rs485通信端子,多台软起动器的连接,16为通信地 接地端子
-08-
安装尺寸
外形及安装尺寸(75KW及以下)
外形及安装尺寸(75KW以下)
元件的类型列表 名称
Q1 M FU KM1 S1、S2
说明
配断路器或漏电断路器 三相交流异步电机 快速熔断器 旁路电磁接触器 控制按钮
-132-
电气原理图
更多设计请参考《QDS智能化电机软起动器应用装置电气原理与图集》
左右
5
6
8
11 12 13 14
说明 1、本图为一拖一普通电机控制柜电气原理图 2、软起动器的六进线中R、S、T接断路器,L21、L22、L23接旁路接触器。 3、控制柜面板上共有2个表头(PA、PV)、两个按钮(SB、SS)和3个指示灯(HG、HR、HY)。 4、在准备指示灯亮起时才可以起动电机。 5、本型号软起动器不用热继电器KH,11、14号接线端子短接。 6、用户可自主选择是否安装虚线框内器件。
标准及认证
CCC认证 符合IEC60947-4-2标准
更便利设计
使用可拆卸端子台,更换更方便 标配RS485 Modbus通讯端口 上方接线,接线更方便
-03-
操作简单化设计
接线即接即动
接线连接,即可起动! 采用出厂设置,QDS即可起动
方面直观的中文操作面板
使用简单直观的操作面板调整电机 的参数 中文汉显让操作更方便
带有进线和旁路接触器的软起动标准接线图
KM1
Q1 KM1
11
S1 12
S2
03
13
04
05
14
15
06
09
07
08
10
19
16 17 18 0V 458+ 485-
接线时务必注意以下各项说明: 1、电源一定要连接于主电路电源端子R、S、T无相序要求,如果接错电源将损坏软起动器; 2、导线两端必须做压接处理,保证连接的高可靠性.
-07-
基本性能
电气特性
电气特性
三相电源电压(VAC) 频率 适用电机 起动频率
380V±15% 50Hz/60Hz 鼠笼式三相异步电机 视负载情况而定建议每小时不超过6次
保保护护功功能能
软起动器保护 电机短路保护 电机过载保护
过热保护、输入缺相保护、输出缺相保护、三相不平衡保护、起动 过流保护、欠压保护、过压保护
R额定功率 ated power (kW)
5.5 7.5 11 15 18.5 22 30 37 45 55 75 90 115 132 160 185 200 250 280 320 400 450 500 600
R额定电流 ated current (A) 11 15 23 30 37 43 60 75 90 110 150 180 230 264 320 370 400 500 560 640 800 900 1000 1200
如果起动不太频繁,建议在起动结束时,对QDS进行旁路,以便降低热功 耗.这样热功耗将在15W到30W之间.
机箱的有效热交换面积S
S= K Rth
K是机壳每平方米的热阻 交换面积S=侧面+顶面+如果是壁挂式安装,加上前面板 注意:不要使用绝缘机壳,因为他们的导热性很差
标准接线图
带有进线和旁路接触器的软起动标准接线图
在此模式下电机起动时,电机电流会不超过额定值400% 适用于对起动平稳性要求较高的场合
突跳起动模式
能够克服机械静摩擦力,轻松起动电机 电机转动后,可以自由选择限电流方式或者是电压斜坡的方式起动
电压限流双闭环起动模式
输出电压波形将根据电机和负载情况变化 该模式下,既能够起动较平稳又能够严格限流,适应更复杂的工况
采用了自适应的软起动控制技术,在任何状态
降低机械和液压应力
下都能保证电机速度曲线的平滑连续并且是单
降低配电系统的负荷(电压峰值、过电流)
调上升的,不会出现速度拐点
限制能量损耗及温升等等
远程控制及数据传输
通讯功能用于远程使用控制、监测和调整功能
通过RS485标准接口,可以与个人计算机和 PLC等主机连接
03、04、05为可编程断电器输出,延时时间由代码F4设定, 输出功能时间由由代码FE设定,输出有效时动作。
06、07、08为可编程故障继电器输出,软起动器发生故障 或断电时动作。
09、10可测量到随负载变化的电流信号,输出4~20mA, 标定值400%,计算公式:D=400/16(Ix-4).Ix为测量电流 实际值(mA),D为电机负载电流(%)。
多台软起动器的功能码数据的一次写入,以 及存储
PC和软起动器之间,数据传输更加简便
-04-
多种起动模式
限电流起动模式
起动过程中,保持电机电流不大于设定的限流值 该模式一般用于对起动电流有严格限制要求的场合
电流斜坡起动模式
此模式下,具有较强的加速能力 在一定范围内可以缩短起动时间 适用于两极电机
电压斜坡起动模式
图中单位:毫米(mm) Unit:mm
壁挂式或落地式的金属机箱中的安装
满足上述安装要求 选用上、下通风良好的柜体 安装通风栅格,确保能有足够的通风
-121-
计算机箱的大小 最大热阻Rth(℃/W)
Rth= θ-θe P
θ=机箱内部的最高温度,℃ θe=外部最高温度,℃ P=机箱内总的功率耗散,W
对于40℃和60℃之间的环境温度,在40℃以上每升高1度应对软起动器最 大持续电流降容2%.
控控制制电路 电特路性特性
95%无冷凝或积水 3000m以下
旁路输出
01、02
01、02为软起动完成后闭合控制旁路电磁接触器.
运行输出 (延时)
故障输出
03、04、05 06、07、08
模拟输出
09、10
瞬停输入 软停输入 起动输入 公共端 RS485通信 PE
11 12 13 14、15 16、17、18 19
W1
D
W2 d
型号及规格
外形及安装尺寸(90KW及以上)
外形及安装尺寸(75K及以上)
W1
D
W2 d
H1 H2
H1 H2
规格型号
Specification code
QDS005-3 QDS007-3 QDS011-3 QDS015-3 QDS018-3 QDS022-3 QDS030-3 QDS037-3 QDS045-3 QDS055-3
250
安装尺寸
Installation dimensions
H2
W2
d
471
216
M5
471
216
M8
471
216
M8
471
216
M8
471
216
M8
471
216
M8
471
216
M8
471
216
M8
471
216
M8
471
216
M8
500
300
M8
500
300
M8
550
370
M8
550
370
M8
净重 Weight
当回路中电流为软起动器标称额定电流的10倍以上时保护动作启用, 报警并停机。(注:本保护不能替代熔断或短路保护装置)
当电机运行电流达到或超过最大工作电流时保护动作启用,报警并 停机。
环境特性
抗冲击 工作温度/贮存温度 冷却方式
15g11ms -25~40℃/-40℃~85℃ 自然风冷
环境湿度 海拔高度
S 外型尺寸 hape dimensions
H1
W1
D
527
260
226
527
260
226
527
260
Байду номын сангаас
226
527
260
226
527
260
226
527
260
226
527
260
226
527
260
226
527
260
226
527
260
226
530
330
250
530
330
250
660
410
250
660
410
Installation dimensions
H2
W2
d
249
150
M5
249
150
M5
249
150
M5
249
150
M5
249
150
M5
249
150
M5
249
150
M5
249
150
M5
249
150
M5
249
150
M5
净重 Weight
(kg)
< 3.5 < 3.5 < 3.5 < 3.5 < 3.5 < 3.5 < 3.5 < 3.5 < 3.5 < 3.5
