硅胶负载氮掺杂二氧化钛的制备及性能的研究
氮掺杂二氧化钛纳米管的制备及光催化性能的研究(1)
类型：□毕业设计说明书□毕业论文题目：氮掺杂二氧化钛纳米管的制备及光催化性能的研究目录摘要： ...................................................................................................... (1)Abstract (2)1前言 (3)1.1纳米材料光催化概述 (3)1.1.1纳米材料的基本性质 ........................................................................... .31.1.2光催化材料的简介及应用 ................................................................... .41.2 TiO2的相关介绍 (6)1.2.1 TiO2的结构1.2.2 TiO2的光催化机理1.2.3 TiO2光催化剂存在的问题 (7)1.3 N掺杂TiO2纳米管的制备 (9)1.3.1氮掺杂TiO2纳米管的制备方法 (9)1.4 N掺杂TiO2纳米管光催化性能研究 (10)1.4.1 N掺杂TiO2纳米管光催化机理 (10)1.4.2 N掺杂TiO2纳米管的物性特征 (11)2 实验部分 (12)2.1实验试剂与仪器 (12)2.2样品的制备 (13)2.2.1 N-TiO2纳米晶粒的制备 (13)42.2.2N-TiO2纳米管的制备 (14)2.3 样品的测试 (14)2.3.1 样品TEM表征 (14)2.3.2 样品XRD测试 (15)2.3.3样品的光催化活性测试..................................................................... .. (15)3 实验结果与分析 (15)3.1TEM图与分析 (16)3.2 XRD测试结果与分析 (17)参考文献: (18)·摘要二氧化钛在紫外光照射下具有优异的光催化性能，在废水处理、抗菌消毒、空气净化等方面都有着广泛应用。
N掺杂TiO2的制备与表征的开题报告
N掺杂TiO2的制备与表征的开题报告引言：TiO2具有良好的光催化性能，广泛应用于环境污染治理、能源生产等领域。
N掺杂TiO2则在TiO2的基础上增强了其光催化性能，提高了电子传输效率，增加了可见光响应性能。
因此，N掺杂TiO2被认为是一种有前途的光催化材料。
本文将介绍N掺杂TiO2的制备和表征方法。
一、N掺杂TiO2的制备1. 溶胶-凝胶法溶胶-凝胶法是一种较为简单的制备N掺杂TiO2的方法。
其具体步骤如下：（1）将硝酸钛酸酯通过乙醇溶解，制成钛溶胶。
（2）加入适量的铵基氨、乙醇和水，制备出合适的钛酸铵水溶胶。
（3）按一定比例加入氨溶液，将氮元素引入钛酸铵水溶胶中。
（4）将上述混合液在高温下焙烧制备出N掺杂TiO2。
2. 气相沉积法气相沉积法是一种常用的高温制备N掺杂TiO2的方法。
其具体步骤如下：（1）将钛源和氮源放置在反应室中，并通过高温下的化学反应制备出N掺杂TiO2。
（2）通过调节反应条件来控制N掺杂TiO2的形貌和光催化性能。
二、N掺杂TiO2的表征1. X射线衍射（XRD）分析通过XRD分析可以得到N掺杂TiO2的晶体结构信息。
一般情况下，N掺杂会对TiO2的晶体结构造成一定的影响，因此可以利用XRD分析来判断其是否发生了晶体结构变化。
2. 透射电镜（TEM）分析通过TEM分析可以得到N掺杂TiO2的形貌和微结构信息。
由于光催化性能与形貌和微结构密切相关，因此TEM分析对于研究N掺杂TiO2光催化性能具有重要意义。
3. 紫外-可见吸收光谱（UV-Vis）分析通过UV-Vis分析可以得到N掺杂TiO2的吸收特性。
由于光催化剂的光吸收特性与光催化性能密切相关，因此UV-Vis分析对于研究光催化性能具有重要意义。
结论：N掺杂TiO2作为一种有前途的光催化材料，其制备和表征方法具有重要的研究意义。
采用溶胶-凝胶法和气相沉积法可以成功制备出N掺杂TiO2，而XRD、TEM和UV-Vis等分析方法则有助于对其光催化性能进行深入研究。
硅胶负载二氧化钛膜的制备与性能研究
（ ０ ｔ／ ×ｌ ｏ Ａ 为溶液 的初始 吸光 Ａ Ａ ） Ａ ｏ ％， 度 ， 为溶 液光 照一 定时 间后 的吸光 度 。 Ａｔ
２结果 与讨论
程中涉及大 量的水和 有机物 ， 经济和环境 角 从 度考虑 ， 用于 实际生 产 中不大 可行 【 。 应 ９ Ｉ 液相沉 积法（Ｐ ） Ｌ Ｄ 是近年来在 湿法化学 中 发 展起来 的一种 新的 膜 负载方法 ｌ Ｉ ｌ 。用此 法 。 只需 在适 当的 反应液 中浸入基 片 ， 在基片上就 会沉 积出氧化物 或氢氧化 物的均一 致密薄 膜。 成 膜过程 不需要 昂贵 的设备 ， 操作 简单 ， 且 可 在各种形状和 各种材料 的基片上 成膜 ， 可以通
。
析。
关键词 ： 相沉 积法 二氧 化钛 液 中图分类号 ： Ｑ ２ ． Ｔ ４７７ 文献标识码 ： Ａ
文章编号 ： ６ ４ ０ ８ （ ｏ ８ ｏ （） ０ ２ — ２ １ ７ — ９ ｘ ２ ｏ ） ｌｃ一 ０ ０ ０
自 １ ７ 年 Ｈ ｎ ａ Ｆ ｊ ｈ ｍａ ｉ ， 从 ９２ ｏ ｄ 和 ｕｉ ｉ ａ ｓ 在Ｔ Ｏ 电极上 发现 了光解 水生 成 Ｈ， ０， 和 的现 象以 来， 半导 体光催化 氧化这项 技术就 在诸多领域 受到 了广 泛关注 。Ｔ Ｏ， ｉ 由于具 有物 理 化 学 性质稳定 ，光催化 活性高 、 对人 体无害等优 点 而被 公认 为是最 有应 用 和发 展前 景的 光催化 材料 ， 可广泛应 用于抗菌 、除臭 以及光催化 消 除和 降解 污染物 等方面 。 光 催化 技术 中光 催化 剂 的使 用主 要有 两 种形式 ： 直接 使用 Ｔ Ｏ， ｉ 粉体 的悬 浮相型 和将 Ｔ Ｏ 负载到载 体上的 负载 型。有 大量文献 报 ｉ， 道 。 目前大 规模使用 的光催化 剂为 Ｔ Ｏ ， 。 ｌ ， ｉ ，而 且大多采用 Ｔ Ｏ 的悬浮体 系 ， ｉ， 而这种体 系 易失活 、易凝聚 、且难 回收 ， 严重 限制 了悬浮 体 系在 废 水及 废 气 处理 方 面 的应 用 和发 展 。 因此 ， 催化剂 的固化就 成为光催化 技术 中不 光 得不解 决的一 个问题 法 是 溶 胶 凝胶法 ， 种方法 虽然有 一 系列优点 ， 这 但 是也有其 缺 点 ， 比如 说前 驱体成 本高 ， 制备 过
氮掺杂TiO2的制备及其光催化性能研究
氮掺杂TiO2的制备及其光催化性能研究徐宝龙;王勇;朱旭辉;李剑平;钟玉荣【期刊名称】《中国粉体技术》【年(卷),期】2010(016)006【摘要】应用溶胶-凝胶法,以尿素和钛酸丁酯为原料制备前躯体,前躯体在500℃、焙烧3 h条件下制备不同浓度掺杂氮的TiO2纳米粉体.采用X射线衍射(XRD)、扫描电镜(SEM)、能谱分析(EDS)、紫外可见光谱(UV-Vis)等分析手段对样品的物相、形貌、成分和吸光性能进行表征,并且以亚甲基蓝溶液为模拟污染物在阳光下进行光催化实验.结果表明:样品主要为锐铁矿相二氧化钛及少量的金红石型二氧化钛,颗粒粒径小于300 nm,有一定程度的团聚,样品中含有质量分数分别为0、2.99%、6.23%、11.38%的氮元素,氯掺杂样品的光谱吸收边缘红移至400～470 nm.光催化实验表明:氮掺杂可以大大改善TiO2在可见光波段的光催化性能.【总页数】3页(P1-3)【作者】徐宝龙;王勇;朱旭辉;李剑平;钟玉荣【作者单位】烟台大学,光电信息科学技术学院,山东,烟台,264005;烟台大学,光电信息科学技术学院,山东,烟台,264005;烟台大学,光电信息科学技术学院,山东,烟台,264005;烟台大学,光电信息科学技术学院,山东,烟台,264005;烟台大学,光电信息科学技术学院,山东,烟台,264005【正文语种】中文【中图分类】TQ426.94【相关文献】1.具有可见光活性的氮掺杂TiO2光催化剂的制备及光催化性能 [J], 许士洪;苏晓锋;张云龙;李登新;上官文峰2.氮氟双掺杂TiO2纳米管的制备、表征和光催化性能研究——暑期科研训练实验实例 [J], 朱宝林;马露露;王雪;邱晓航3.氮掺杂TiO2光催化剂的制备及可见光催化性能研究 [J], 任凌;杨发达;张渊明;杨骏;李明玉4.硼氮共掺杂TiO2制备及光催化降解亚甲基蓝性能研究 [J], 葛金龙5.氮掺杂板钛矿TiO2的制备及光催化性能研究 [J], 林文丽;邹云玲;晏杲;董俊新;宋昕远;王萌萌;田振宇因版权原因，仅展示原文概要，查看原文内容请购买。
氮掺杂二氧化钛的制备及性能
氮掺杂二氧化钛的制备及性能氮掺杂二氧化钛的制备及性能一、引言二氧化钛（TiO2）是一种具有广泛应用前景的重要半导体材料，其独特的光电性能使其成为光催化、光电器件等领域的研究热点。
然而，纯二氧化钛在可见光范围内的光催化活性较低，限制了其在环境净化、水分解、有机废水处理等方面的应用。
为了提高二氧化钛的光催化性能，研究者们进行了大量的尝试，其中掺杂是改善其可见光催化性能的有效方法之一。
掺杂是指在材料中加入一定量的其他元素，以改变其特性。
氮掺杂是指在二氧化钛晶体结构中加入氮元素，以减小其能带宽度，使其能带边缘能级向可见光区域转移，从而增强其可见光吸收能力和光催化活性。
二、氮掺杂二氧化钛的制备方法氮掺杂二氧化钛的制备方法主要包括溶液法、气相法和固相法三种。
1. 溶液法溶液法制备氮掺杂二氧化钛的过程相对简单，操作灵活性高。
常见的方法是先制备二氧化钛的前驱体，如氯化钛或硝酸钛，然后在含有氮源的溶液中进行水解和热处理。
2. 气相法气相法通常是利用化学气相沉积（CVD）技术，在二氧化钛表面沉积一层氮化钛薄膜。
该方法需要较高的温度和气氛控制，适用于制备薄膜和纳米颗粒。
3. 固相法固相法是指在二氧化钛晶体中加入氮元素，然后通过热处理使其结合形成氮掺杂二氧化钛。
该方法通常需要高温和较长的反应时间，但可以获得高度掺杂的材料。
三、氮掺杂二氧化钛的性能及应用1. 光催化性能氮掺杂二氧化钛在可见光区域具有更好的吸光性能，因此能够充分利用太阳光进行催化反应。
实验结果表明，掺杂量适宜时，氮掺杂二氧化钛的光催化活性明显提高，其在有机废水处理、空气净化和光电化学水分解等领域具有广泛应用前景。
2. 光电性能氮掺杂能够改变二氧化钛的电子结构，增强其导电性能。
因此，氮掺杂二氧化钛在光电器件中有很好的应用潜力，如太阳能电池、光电催化电池等。
3. 其他性能氮掺杂还可以改变二氧化钛的表面性质，如亲水性能、电化学性能等。
因此，氮掺杂二氧化钛还可以应用于自洁材料、电化学传感器等领域。
氮掺杂二氧化钛的制备及性能

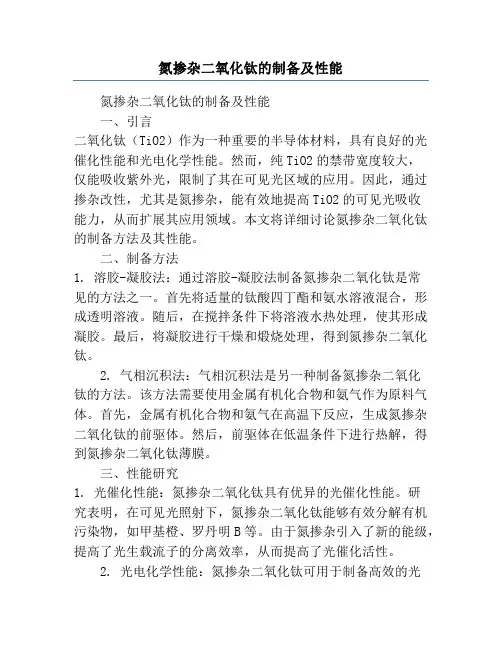

氮掺杂二氧化钛的制备及性能氮掺杂二氧化钛的制备及性能一、引言二氧化钛（TiO2）作为一种重要的半导体材料，具有良好的光催化性能和光电化学性能。
然而，纯TiO2的禁带宽度较大，仅能吸收紫外光，限制了其在可见光区域的应用。
因此，通过掺杂改性，尤其是氮掺杂，能有效地提高TiO2的可见光吸收能力，从而扩展其应用领域。
本文将详细讨论氮掺杂二氧化钛的制备方法及其性能。
二、制备方法1. 溶胶-凝胶法：通过溶胶-凝胶法制备氮掺杂二氧化钛是常见的方法之一。
首先将适量的钛酸四丁酯和氨水溶液混合，形成透明溶液。
随后，在搅拌条件下将溶液水热处理，使其形成凝胶。
最后，将凝胶进行干燥和煅烧处理，得到氮掺杂二氧化钛。
2. 气相沉积法：气相沉积法是另一种制备氮掺杂二氧化钛的方法。
该方法需要使用金属有机化合物和氨气作为原料气体。
首先，金属有机化合物和氨气在高温下反应，生成氮掺杂二氧化钛的前驱体。
然后，前驱体在低温条件下进行热解，得到氮掺杂二氧化钛薄膜。
三、性能研究1. 光催化性能：氮掺杂二氧化钛具有优异的光催化性能。
研究表明，在可见光照射下，氮掺杂二氧化钛能够有效分解有机污染物，如甲基橙、罗丹明B等。
由于氮掺杂引入了新的能级，提高了光生载流子的分离效率，从而提高了光催化活性。
2. 光电化学性能：氮掺杂二氧化钛可用于制备高效的光电化学电池。
研究发现，经过氮掺杂的二氧化钛在阳极材料中应用于染料敏化太阳能电池，其光电转换效率明显提高。
氮掺杂引入的能级有利于电子的传输和被捕获，从而增强了光电流的产生。
3. 可见光吸收能力：纯TiO2只能吸收紫外光，因此其在可见光区域的利用率较低。
通过氮掺杂，TiO2的禁带宽度缩小，能够吸收可见光，从而提高了材料在可见光区域的利用效率。
四、应用展望氮掺杂二氧化钛具有广泛的应用前景。
一方面，其在环境领域中可以应用于水处理、空气净化等方面；另一方面，其在能源领域中可以用于制备高效光电化学电池、染料敏化太阳能电池等。
N掺杂TiO2光催化剂的制备及性能研究
国 Ｂ（Ｉ Ｄ公 司） ＵＶ ２０ Ｐ 型紫 ＃ ／ 见 光分 光 光 度 计 （ Ｉ ＲＡ ） ； －４ １ Ｃ ｂ可 日
本 Ｓ ｉ ｄｕ公司）Ｊ ２ Ｎ可见分光光度计 （ ｈｍａｚ ；Ｈ７ ２ 上海菁华科 技仪
器 有 限 公 司 ） － 。
化功能 。从此 光催化技术在治理空气污染和水质净化方面显示
光 催 化 研 究 的 新 领 域 。 １８ ９ ３年 Ｐ ｕｅ ｒｄｎ和 Ｏｌｓ ］ 现 Ｔ０２ ｌ［发 ｉ ｉ 敏 化 体 系 中 卤化 有 机 物 （ 三 氯 乙 烯 、 氯 甲烷 等 ） 如 二 的光 致 矿 化 现 象 后 ， 们 清 楚 地 认 识 到 了半 导 体 光 催 化 剂 对 有 机 污 染 物 的矿 人
Ｒ ）盐 酸 胍 （ Ｒ ） 、 久 ．。
仪器 ： 一Ａ多 头磁 力加 热 搅拌 器 ； 催 化反 应 装置 （ ＨＪ６ 光 自 制） Ｓ Ｊ －—３ ； Ｒ Ｘ ４１ 高温 箱式 电阻炉 （ 阳市电炉 厂） Ｄ ｍａ －Ｂ 沈 ； ／ ｘ３ Ｘ 型 Ｘ射线衍射仪 （ 日本理 学公司） Ｆ －０型 Ｆ － ； ＴＳ４ ＴＩ Ｒ光谱仪 （ 美
Ｋｅ ｙ ｗｏｒ ｓ ｄ
ｎｔｏ ｅ ｏ ｉｇ ｉ ｇ ｎ ｄ ｐｎ ，Ｔｉ ，ｐ ｏｏ ａａｙ ｉ，ｖｓｂｅｌ ｈ—ｅ ｐ ｎ ｉｇ ｒ ０２ ｈ ｔｃ ｔｌｔ ｃ ｉｉｌ ｉ ｔｒｓ ｏ ｄｎ ｇ
０ 引言
１７ ９２年 Ｈｏ ｄ－ ｕｉ ｉ 效应［ 的发现开创 了纳米半导体 ｎ ａＦ ｊ ｈ ｓ ｍａ １ ］
《负载型TiO2纳米催化材料的制备与催化性能的研究》范文
《负载型TiO2纳米催化材料的制备与催化性能的研究》篇一一、引言随着现代工业的快速发展，环境污染问题日益严重，因此，寻找高效、环保的催化剂成为了科研领域的重要课题。
其中，负载型TiO2纳米催化材料因其具有优异的催化性能和良好的稳定性，在光催化、电催化等领域得到了广泛的应用。
本文旨在研究负载型TiO2纳米催化材料的制备方法及其催化性能，为实际应用提供理论依据。
二、负载型TiO2纳米催化材料的制备1. 材料选择与准备制备负载型TiO2纳米催化材料需要的主要原料为钛源（如钛酸四丁酯）和载体（如硅胶、氧化铝等）。
此外，还需准备溶剂、表面活性剂等辅助材料。
2. 制备方法本文采用溶胶-凝胶法结合浸渍法来制备负载型TiO2纳米催化材料。
具体步骤如下：（1）将钛源溶于溶剂中，加入表面活性剂，制备出均匀的钛源溶液；（2）将载体浸入钛源溶液中，使钛源均匀地负载在载体上；（3）将负载后的载体进行干燥、煅烧等处理，得到负载型TiO2纳米催化材料。
三、催化性能研究1. 实验方法为了研究负载型TiO2纳米催化材料的催化性能，我们采用光催化降解有机污染物作为实验方法。
具体地，我们选择了甲基橙作为目标降解物，通过测定降解前后的吸光度来评价催化剂的活性。
2. 结果与讨论（1）催化剂的表征通过XRD、SEM、TEM等手段对制备得到的负载型TiO2纳米催化材料进行表征。
结果表明，催化剂具有较高的结晶度和良好的分散性。
（2）催化剂的活性评价在光催化降解甲基橙的实验中，我们发现负载型TiO2纳米催化材料具有较高的催化活性。
在相同条件下，与商业P25相比，我们的催化剂在较短的时间内实现了更高的降解率。
这表明我们的催化剂具有优异的催化性能。
（3）催化剂的稳定性测试为了研究催化剂的稳定性，我们进行了多次循环实验。
结果表明，负载型TiO2纳米催化材料具有良好的稳定性，经过多次循环使用后，其催化活性没有明显降低。
这表明我们的催化剂具有较长的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硅胶负载氮掺杂二氧化钛的制备及性能研究摘要: 利用溶胶-凝胶法，以硅胶为载体、以钛酸四丁酯为钛源、尿素为氮源制备了具有良好性能的“硅胶负载氮掺杂二氧化钛”( NTS) 光催化剂。
考察主要硅胶目数对光催化活性的影响。
结果表明，在氮投加量为 30%、钛硅比为 1/1、焙烧温度为 500 ℃的条件下，硅胶目数为120-200时制备的 NTS 具有最佳的光催化活性。
氮掺杂二氧化钛( NT) 经硅胶负载后，其表面孔结构发生了变化，且热稳定性增加。
亚甲基蓝降解实验表明: 与 T、NT 相比，NTS 体现出更高的光催化活性。
关键词: 光催化;TiO2; 氮掺杂; 硅胶;亚甲基蓝降解The preparation of silica gel nitrogen doped TiO2and performance researchTingwei Hu,Yang Yan,Lewei Wen,Jinlong Liu (Hubei institute for nationalities ,institute of chemical and environmental engineering ,hubei enshi )Abstract: Using sol-gel method,silica gel as the carrier and tetrabutyl titanate as titanium source ;urea as nitrogen source was prepared with good performance of “silicon nitrogen doped TiO2 photocatalyst(NTS)”.Studying the effect of main silicon mesh optical catalytic activity.Results showed that the nitrogen additive amount was 30%,titanium silicon ratio of 1/1,calcinationtemperature is 500℃ condition,silicone item number is 120-200 in the preparation of NTS has the best photocatalytic activity.Nitrogen doped TiO2(NT) after silica gel load,the table face structure has changed,and the thermal stability increased.Methylene blue degradation experiments show that compared with T,NT.NTS showed higher photocatalytic activity.Key words: photocatalytic;TiO2;Nitroge doping;Silica gel;Degradation of methylene blueTiO2由于具有无毒、价廉、性能稳定和耐腐蚀性等优点成为应用最广泛的光催化剂。
TiO2在应用中存在载离子复合几率高，光催化效率低，回收困难的问题。
其中氮掺杂TiO2是近年来非金属元素掺杂改性TiO2研究的重要内容，主要集中于掺杂方法的研究和改性原理的探讨。
制备氮掺杂TiO2的方法主要有溶胶－凝胶法、水热法、喷雾高温分解法等。
以硅胶为载体,尿素为氮源,在常温条件下采用溶胶-凝胶法制备硅胶负载氮掺杂二氧化钛粉末。
在可见光照射下以亚甲基蓝为目标物对光催化活性进行测试。
在制备出了具有高活性的TiO2和氮掺杂TiO2的基础上，寻求高催化活性的具有一定目数的硅胶负载氮掺杂TiO2。
1 实验部分1．1 样品的制备纯二氧化钛( T) 的制备。
将10mL钛酸四丁酯在搅拌条件下缓慢加到10mL无水乙醇中,混合均匀形成透明溶液A;将10mL无水乙醇和10mL去离子水和5mL冰醋酸混合均匀形成透明溶液B;在剧烈搅拌下将B液逐渐加入到A液中,变成凝胶后停止搅拌。
陈化4h后将凝胶放入恒温干燥箱中在100℃下恒温12h。
然后将其置于马弗炉中,缓慢升温至160℃，恒温30min,迅速升温至500℃，恒温4h.即制得纯TiO2，标记为T。
氮掺杂二氧化钛( NT) 的制备。
按照上述步骤,将0.1741g 尿素均匀混合在B液中，其它制备条件相同,制得氮掺杂二氧化钛，标记为NT。
硅胶负载氮掺杂二氧化钛 ( NTS) 的制备。
TNS 的制备方法同 NT，将2.2950g硅胶(40-60目、120一200目)加入到不断搅拌的溶液B中,凝胶后方法同上在100℃下干燥,最后进行焙烧。
经 500 ℃焙烧4h便制得具有一定目数的硅胶负载 N掺杂TiO2，标记为NTS。
1．2 样品的光催化活性测试以亚甲基蓝降解为模型反应来评价样品的光催化活性。
取0.2000g 光催化剂投放于 200.0 mL 、10mg/L亚甲基蓝溶液中，首先将之避光搅拌30min，以消除吸附对亚甲基蓝溶液浓度变化的影响，然后再进行光催化降解实验。
在实验过程中，每隔 1h 取5.0 mL 反应溶液，在 1500r·min转速下离心分离 3 min 后，取上层清液在662nm波长的紫外分光光度计下测量亚甲基蓝溶液的吸光度A。
2 结果与讨论2.1 40-60目和120-200目 NTS的光催化活性比较从图2.1可以看出，100-200目的NTS一开始就表现出较高的催化效率，降解率为84.99%，催化性能明显优于其它两种。
6 h后NT、NTS(40-60)、NTS(120-200) 对亚甲基蓝溶液的降解度分别为 63.72%、 71.39%、 95.03%。
可见100-200目的TNS在可见光下的光催化活性更高。
表2.1 NTS对光催化性能的影响（焙烧温度：500℃）降解率/%样品目数1h 2h 3h 4h 5h 6hNTS20.15 30.99 40.21 64.83 69.01 71.391(40-60)NTS284.99 89.70 92.36 93.16 94.40 95.03(120-200)3 NT 2.01 7.24 16.20 25.15 44.27 63.72图2.1 不同目数TNS作用下，亚甲基蓝降解率随时间变化图2.2 光催化活性评价由图可知：加入光催化剂的亚甲基溶液降解率高于未加入光催化剂的。
掺氮的光催化剂的降解效率大于未掺氮的。
可见在制备过程中掺杂氮元素是可行的，可明显提高光催化剂的催化效率。
可能是适量的掺杂使紫外-可见吸收光谱发生较大红移、吸光率增大并呈现出较强的光催化性能。
当将NT负载在硅胶上时，光催化剂的降解率大大提高，6h后的降解率为95.03%。
因此，120-200目的NTS在本实验中具有最高的催化效率。
表2.2 各种催化剂光催化性能的比较（焙烧温度：500℃）样品种类降解率/%1h 2h 3h 4h 5h 6h1 空白样0.51 3.27 5.89 8.80 13.82 16.442 纯T 12.8117.49 24.24 34.63 42.68 52.033 NT 2.01 7.24 16.20 25.15 44.27 63.72NTS484.99 89.70 92.36 93.16 94.40 95.03(120-200)图2.2 不同光催化剂作用下，亚甲基蓝降解率随时间变化图3 结论采用溶胶-凝胶法制得硅胶负载N掺杂TiO2可见光响应TSN光催化剂。
将硅胶的优良吸附性能与N掺杂TiO2的可见光响应性能有效结合。
结果表明，可以制备高表面积的氮掺杂TiO2光催化剂，该方法简便易行，而且可以明显改善催化剂的可见光光催化活性。
该催化剂以较少的二氧化钛用量，却体现了高于氮掺杂二氧化钛的光催化活性。
经硅胶负载的氮掺杂二氧化钛不但可以使催化剂易于从反应体系中分离出来，增加催化剂的使用效率，而且可以通过增加催化剂的热稳定性、影响表面结构、增强吸光性能等来显著提高催化剂的催化活性。
参考文献［1］陈孝云,陆东芳, 张淑惠, 黄碧珠 .SiO2负载氮掺杂TiO2可见光响应光催化剂的制备及性能. 无机化学学报，2012,28(2)：350-002［2］夏勇，王海燕，沈翔.氮掺杂 TiO2可见光光催化剂的制备及性能.环境工程学报，2012，6(9) ：617-000[3]邓培昌，胡杰珍，王海增.硅胶负载 F掺杂 TiO2的制备与性能评价.广州化工,2011,39(5):524-088［4］王艳,王水利,马洁平.硅胶负载二氧化钛膜的制备与性能研究.科技创新导报，2008,03：710-054［5］徐宝龙，王勇，朱旭辉，李剑平，钟玉荣.氮掺杂TiO2 的制备及其光催化性能研究.中国粉体技术，2010,16(6):264-005[6] 冯光建，刘素文，修志亮,等.氮掺杂二氧化钛纳米粉体的制备及光催化性能的研究[J].中国粉体技术，2008，14（3）： 39-42［7］樊丽霞，邓培昌，王海增，等.溴掺杂 TiO2光催化剂的制备与性能研究．环境工程学报，2010，4( 2) : 417-421 Fan Lixia，Deng Peichang，Wang Haizeng，et al． Prepara- tion and photocatalytic performance of bromine-doped TiO2photocatalyst.Chinese Journal of Environmental Engineer-ing，2010，4( 2) : 417-421 ( in Chinese)。
