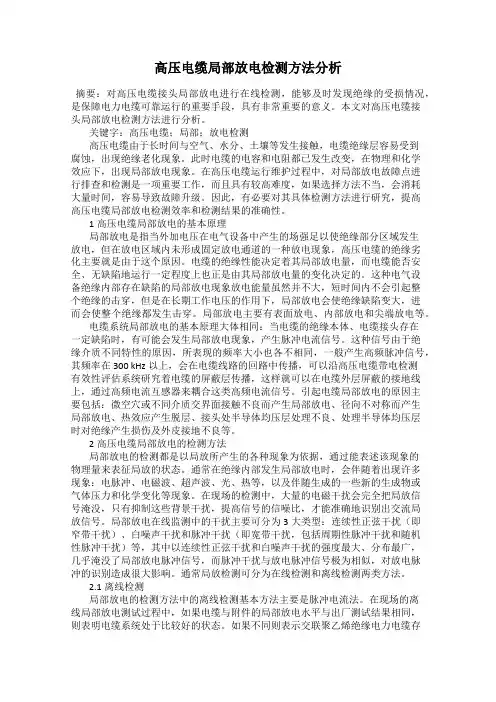

高压电缆局部放电检测方法分析
高压电缆局部放电检测方法分析摘要：对高压电缆接头局部放电进行在线检测，能够及时发现绝缘的受损情况，是保障电力电缆可靠运行的重要手段，具有非常重要的意义。
本文对高压电缆接头局部放电检测方法进行分析。
关键字：高压电缆；局部；放电检测高压电缆由于长时间与空气、水分、土壤等发生接触，电缆绝缘层容易受到腐蚀，出现绝缘老化现象。
此时电缆的电容和电阻都已发生改变，在物理和化学效应下，出现局部放电现象。
在高压电缆运行维护过程中，对局部放电故障点进行排查和检测是一项重要工作，而且具有较高难度，如果选择方法不当，会消耗大量时间，容易导致故障升级。
因此，有必要对其具体检测方法进行研究，提高高压电缆局部放电检测效率和检测结果的准确性。
1高压电缆局部放电的基本原理局部放电是指当外加电压在电气设备中产生的场强足以使绝缘部分区域发生放电，但在放电区域内未形成固定放电通道的一种放电现象，高压电缆的绝缘劣化主要就是由于这个原因。
电缆的绝缘性能决定着其局部放电量，而电缆能否安全、无缺陷地运行一定程度上也正是由其局部放电量的变化决定的。
这种电气设备绝缘内部存在缺陷的局部放电现象放电能量虽然并不大，短时间内不会引起整个绝缘的击穿，但是在长期工作电压的作用下，局部放电会使绝缘缺陷变大，进而会使整个绝缘都发生击穿。
局部放电主要有表面放电、内部放电和尖端放电等。
电缆系统局部放电的基本原理大体相同：当电缆的绝缘本体、电缆接头存在一定缺陷时，有可能会发生局部放电现象，产生脉冲电流信号。
这种信号由于绝缘介质不同特性的原因，所表现的频率大小也各不相同，一般产生高频脉冲信号，其频率在300 kHz以上，会在电缆线路的回路中传播，可以沿高压电缆带电检测有效性评估系统研究着电缆的屏蔽层传播，这样就可以在电缆外层屏蔽的接地线上，通过高频电流互感器来耦合这类高频电流信号。
引起电缆局部放电的原因主要包括：微空穴或不同介质交界面接触不良而产生局部放电、径向不对称而产生局部放电、热效应产生脱层、接头处半导体均压层处理不良、处理半导体均压层时对绝缘产生损伤及外皮接地不良等。
10kV电力电缆振荡波局部放电检测试验方案
10kV电力电缆振荡波局部放电检测试验方案（送审稿）批准：审核：编写：XX供电局试验研究所2010年06月- 1 -10kV 电力电缆振荡波局部放电检测试验方案一、试验标准和目的根据《XX 电网公司亚运会保供电重要设备准备阶段运行管理工作标准》要求，通过现场试验，在不损害电缆本体绝缘的情况下检查10kV 电缆的绝缘状况及其内部局部放电情况，以对其绝缘进行评估。
二、试验仪器SEBAKMT OWTS －M28型电缆振荡波局放检测仪，SEBAKMT Easyflex Com 多功能脉冲反射仪，S1-1054型电子兆欧表三、试验内容10kV 电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。
实时快速状态开关S 闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。
空心电感值根据谐振频率的要求进行选择，频率范围5O ～1000Hz ，相近于工频频率。
图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。
回路品质Q 一般为30～100，振荡波以谐振频率在0.3～1s 内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。
LC f π2/1=振荡波所产生的局放脉冲符合lEC60270推荐值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C和tan值可通过振荡波的时间和频率特性来计算。
1、被测电缆要求及测试前准备1）局放测试前，将电缆断电、接地放电，两端悬空，布置好安全围栏；2）尽量将电缆接头处PT、避雷器等其它设备拆除；3）电缆头擦拭干净，电缆头与周边接地部位绝缘距离足够；4）收集电缆长度、型号、类型、投运日期等电缆参数；5）电缆长度L：电缆一侧测量方式：50m≦L≦3km；电缆两端测量方式：L＞3km。

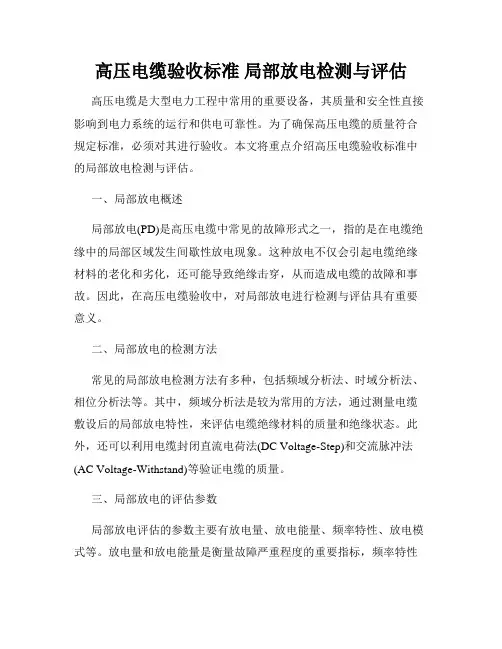

高压电缆验收标准 局部放电检测与评估
高压电缆验收标准局部放电检测与评估高压电缆是大型电力工程中常用的重要设备，其质量和安全性直接影响到电力系统的运行和供电可靠性。
为了确保高压电缆的质量符合规定标准，必须对其进行验收。
本文将重点介绍高压电缆验收标准中的局部放电检测与评估。
一、局部放电概述局部放电(PD)是高压电缆中常见的故障形式之一，指的是在电缆绝缘中的局部区域发生间歇性放电现象。
这种放电不仅会引起电缆绝缘材料的老化和劣化，还可能导致绝缘击穿，从而造成电缆的故障和事故。
因此，在高压电缆验收中，对局部放电进行检测与评估具有重要意义。
二、局部放电的检测方法常见的局部放电检测方法有多种，包括频域分析法、时域分析法、相位分析法等。
其中，频域分析法是较为常用的方法，通过测量电缆敷设后的局部放电特性，来评估电缆绝缘材料的质量和绝缘状态。
此外，还可以利用电缆封闭直流电荷法(DC Voltage-Step)和交流脉冲法(AC Voltage-Withstand)等验证电缆的质量。
三、局部放电的评估参数局部放电评估的参数主要有放电量、放电能量、频率特性、放电模式等。
放电量和放电能量是衡量故障严重程度的重要指标，频率特性可以分析出放电源的类型，而放电模式则能表征电缆绝缘的状况。
通过这些评估参数的分析，可以判断电缆的安全性和可靠性。
四、局部放电的评估标准根据国家相关标准和行业规范，高压电缆的局部放电评估标准一般包括放电量、放电能量、频率特性和放电模式等参数的限定范围。
超过这些范围的数值，则可能代表电缆存在质量问题。
同时，还需要注意不同类型的高压电缆在局部放电评估标准上可能存在差异，有针对性地进行评估。
五、局部放电的检测设备局部放电的检测设备主要有高压电缆局部放电在线监测系统和离线检测仪器。
在线监测系统能够实时监测电缆的放电情况，并提供警报和故障诊断等功能。
离线检测仪器可以对电缆进行定期的检测和评估，是电力工程部门常用的检修设备。
六、局部放电的处理方式当检测到高压电缆存在局部放电问题时，应及时采取相应的处理方式。
高压电力电缆局部放电检测技术
高压电力电缆局部放电检测技术沈㊀盼摘㊀要：随着社会经济的不断发展进步，国民生活水平的大幅度提升，城市化进程的不断加快，城市规模日益扩大，城市电网建设也不断发展，为了有效满足人们日常生产生活过程中日益旺盛的电力需求，电力行业要加强电网建设，而电缆作为电网建设中最基本的元素，其对电力运输有着至关重要的作用㊂文章根据自身相关从业经验并具有广泛的社会实践调查与研究，就高压电力电缆局部放电检测技术展开了相关的探讨，希望能提供借鉴㊂关键词：高压电力电缆；局部放电；在线检测；检测技术；探讨一㊁引言高压电力电缆局部放电检测技术主要是指以局部放电所引发的不同的物理现象作为实际的检测依据，通过对不同的物理现象对局部放电的状态进行检测及反应，高压电力电缆局部放电检测技术有利于电力系统的安全稳定运行，能够满足人们日常生产生活中稳定的供电需求㊂现阶段，电力电缆局部放电检测技术绝大多数是由高频脉冲电流法㊁超声波法㊁化学检测法以及光学检测法等㊂二㊁局部放电的基本原理分析交联电缆结缘体内部在制造或者在安装施工过程中会留下一些气泡残留，甚至会有其他物质渗入，而有气泡或者其他物质存在的地方，击穿场强会比一般的击穿场强更低，这很有可能会出现局部放电的现象㊂而在电场的不断作用之下，绝缘系统中也会存在部分区域放电的问题，但是并不会在电压的导体之间贯穿，将这种没有击穿的问题称只为局部放电㊂局部放电的数量级虽然不大，但一旦发生局部放电现象，则很有可能会造成绝缘更加快速的老化，最终导致绝缘击穿的问题，所以通过局部放电检测技术来检测交接试验中的局部放电现象，在发现局部放电问题时，及早采取有效措施进行解决，进而有效避免或减少事故的发生㊂局部放电现象绝大多数情况下发生在绝缘的内部，并且在电场的充分作用之下，气泡中含有的空气分子会出现游离的现象，气泡中的正负电子两端不同的极性会有效集结起来，其会随着气泡中长长的不断扩大，极有可能会导致气泡被击穿的问题，进而会产生比较强烈的电荷，并且会形成脉冲电流，而且还很有可能会导致表面放电问题㊂三㊁局部放电检测技术分析（一）脉冲电流检测方法脉冲电流检测是针对变压器壳体接电线㊁壳体的接电线以及铁芯的接电线及绕组局部放电引起的脉冲电流的现象，这是在电流检测中应用最为广泛的检测方式之一㊂电流传感器可以根据其具体应用划分为窄带与宽带两种形式，窄带传感器多是１０ｋＨｚ的，其非常的灵敏，而且有一定的抗干扰能力，但在具体的传输过程中传输出的波形会出现比较严重的畸变，畸变过程中的宽频带传感的宽带大概是１００Ｈｚ，其分辨率非常高，但噪声比较低，利用这种方式进行检测，最大的缺点是检测的灵敏度及测量准确性不够，当样品中的电容超过其标准值时，则非常有可能会导致耦合阻抗问题出现，进而使其灵敏性受到影响㊂一般测试的频率都会比较低，在离线状态下，灵敏度虽然比较高，但也很容易受外界环境因素的干扰㊂（二）高频电流法高频电流法是常见的局部放电检测方式，但其只可以在电缆和电缆接地电缆两个方面进行有效检测，当电缆出现局部放电现象时，会有电流通过外屏蔽不断地流入到地球，在这过程中就可以在接地线上对高频电流传感器进行科学的设计，根据地线局部放电电流的情况，对局部放电问题进行合理的判断㊂由于电缆的功能和作用与感应天线非常类似，因此在整个检测过程中非常容易受到广播的干扰，会影响到整个检测结果的准确性，而进行一定的数据处理，有利于更加准确的分辨出电缆中的部分放电脉冲问题出现位置㊂（三）超声波法超声波法是电力电缆出现了局部放电问题时，能够根据电力电缆不断出现的局部放电问题，通过对超声波传感器的有效利用，对局部放电问题进行合理㊁有效的检测㊂超声波法是能够借助和高压电缆直接接电的方式进行局部放电检测，其比较适用于在线检测㊂因为变压器的内部绝缘结构相当复杂，当超声波不断衰减与声速的影响存在一定的差异，但超声波传感器在检测过程中抗电磁干扰能力比较弱，其灵敏度也比较低㊂这一定程度上有利于增加检测的难度㊂随着检测效益的不断提升，以及电子放大技术的不断进步，超声波检测技术的灵敏度也不断提升，其在高压电力电缆局部放电检测过程中越来越广泛㊂（四）化学检测技术分析化学检测技术主要是指变压器产生局部放电问题时，其对周边用于绝缘的各式各样的材料具备破坏性分解作用，并且在这过程中能够形成新的合成物，可以比较精准的判断电压出现的局部放电问题㊂化学检测技术在变压器在线故障检测过程中应用越来越广泛，其实检测比较准确，而且操作相对方便的检测方式㊂化学检测技术在故障判断具体过程中能够对不同气味和不同浓度的气体进行有效的检测，并能够构建识别系统，有利于对故障进行自动识别，但现阶段并没有统一的标准及态度，其对早期潜伏型的故障反应比较灵敏，对突发性的故障反应速度比较慢㊂四㊁结语综上所述，随着电力行业的不断发展进步以及人们用电需求的日益增长，电网建设规模越来越大，这对高压电力电缆局部放电检测提出了更高的标准与要求，要加强高压电力电缆局部放电检测技术的研究，进而不断提升局部放电检测效益，尽可能地减少用电安全事故的发生㊂参考文献：［１］宋作光，袁芳凌．电力电缆局部放电检测技术的探讨［Ｊ］．工业设计，２０１６（１１）：１６６－１６７．［２］徐阳．高压电缆局部放电检测技术应用及发展［Ｃ］／／国家能源智能电网．国家能源智能电网，２０１６．［３］李宇烽，才英博．高压电力电缆局部放电检测技术研究［Ｊ］．民营科技，２０１７（４）：５４．作者简介：沈盼，江苏宏源电气有限责任公司㊂０８１。
35kV电缆振荡波局放检测试验方案
..35kV电力电缆振荡波局部放电检测试验方案批准：XXX审核：XXX编写：XXXXX电科院试验所日期：专业资料- .35kV电力电缆振荡波局部放电检测试验方案一、概况XLPE电力电缆由于其绝缘性能好、易于制造、安装方便、供电安全可靠、有利于城市和厂矿布局等优点，在城市电网中得到广泛使用。
XLPE电缆在制造和接头操作过程中，绝缘层部易出现的杂质、微孔、半导电层突起和分层缺陷，当外护套被侵蚀后引起的进水，水树枝演化成电树枝之后均会引起局部放电的发生。
长期的实践证明，局部放电是造成电力电缆绝缘破坏的主要原因。
首先，在局部放电的过程中，电离出来的电子、正负离子在电场力的作用下具有较大的能量，当它们撞到绝缘空气隙的绝缘壁时，足以打断绝缘材料高分子的化学键，产生裂解。
其次，在放电点上，介质发热可达到很高的温度，使得绝缘材料在放电点被烧焦或熔化，温度升高还会产生热裂解或促使氧化裂解，同时温度升高会增大介质的电导和损耗，由此产生恶性循环，导致绝缘体破坏。
第三，在局部放电过程中会产生许多活性生成物，这些生成物会腐蚀绝缘体，使得介质性能劣化。
第四，局部放电有可能产生X射线和Y射线，这两种射线具有较高的能量，促使高分子裂解。
除此之外，连续爆破性的放电以及放电产生的高压气体都会使绝缘体产生微裂，从而发展成电树枝。
局部放电会不断地破坏绝缘材料，最终导致绝缘击穿。
- . 可修编.电力电缆振荡波局部放电检测试验方案电力电缆局部放电量与电力电缆绝缘状况密切相关，局部放电量的变化预示着电缆绝缘存在着可能危及电缆安全运行的缺陷。
因此，国外许多专家、学者及一些国际电力权威机构一致推荐局部放电试验为绝缘电力电缆绝缘状况评价的最佳方法，并作为及时发现电缆故障隐患、预测电缆运行寿命、保障电缆安全可靠运行的重要手段。
OWTS振荡波电缆局部放电检测和定位技术，是目前国际国应用比较广泛的能够有效检测和定位配电电缆局部放电的位置且检测本身不对电缆造成伤害的先进技术。
10kV电力电缆振荡波局部放电检测试验方案说明
WORD文档下载可编辑10kV电力电缆振荡波局部放电检测试验方案（送审稿）专业技术资料分享.WORD 完美格式..专业知识编辑整理.一、试验标准和目的根据《XX 电网公司亚运会保供电重要设备准备阶段运行管理工作标准》要求，通过现场试验，在不损害电缆本体绝缘的情况下检查10kV 电缆的绝缘状况及其内部局部放电情况，以对其绝缘进行评估。
二、试验仪器SEBAKMT OWTS －M28型电缆振荡波局放检测仪，SEBAKMT Easyflex Com 多功能脉冲反射仪，S1-1054型电子兆欧表三、试验内容10kV 电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。
实时快速状态开关S 闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。
空心电感值根据谐振频率的要求进行选择，频率范围5O ～1000Hz ，相近于工频频率。
图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。
回路品质Q 一般为30～100，振荡波以谐振频率在0.3～1s 内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。
LC f π2/1=佛山供电局- 2 -振荡波所产生的局放脉冲符合lEC60270推荐值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C 和 tan 值可通过振荡波的时间和频率特性来计算。
1、被测电缆要求及测试前准备1）局放测试前，将电缆断电、接地放电，两端悬空，布置好安全围栏；2）尽量将电缆接头处PT 、避雷器等其它设备拆除；3）电缆头擦拭干净，电缆头与周边接地部位绝缘距离足够；4）收集电缆长度、型号、类型、投运日期等电缆参数；5）电缆长度L ：电缆一侧测量方式：50m ≦L ≦3km ；电缆两端测量方式：L ＞3km 。
10kV电力电缆局放测试
浅谈10kV电力电缆局部放电测试及缺陷处理——OWTS振荡波局放测试及定位系统摘要：本文简单介绍了电缆局部放电的原因和危害，以及振荡波测试系统的工作原理，以某路电缆为例，重点介绍了振荡波测试系统在电缆局部放电测试定位中的现场应用，总结了OWTS测试、分析中的经验和技巧，并对存在局放缺陷电缆的消缺进行新方法的尝试，为日后处理电缆的局放现象提供参考意见。
关键词：电缆，局部放电，振荡波，消缺方法1前言随着现代社会经济的飞速发展，人们对中心城区的环境、安全及形象的关注，越来越多的电力电缆已经逐步代替了配电架空线路运行。
电力电缆将成为未来中心城区配电网运行的主流设备，因电缆故障引起的线路跳闸也日渐增多，电缆本体和附件的电气绝缘损坏是造成配网设备故障率高的主要原因，如何预防及控制电缆本体和附件的电气绝缘损坏已成为当前电缆配电网运行维护的关键。
2 绝缘的老化2.1 概述电气设备的绝缘在运行中会受到各种因素如电场、热、机械应力、环境因素等的作用，其内部将发生复杂的化学与物理变化，导致性能逐渐劣化，这种现象称为老化。
在设备正常运行的条件下，老化是渐进的、长期的过程。
绝缘材料的老化以有机绝缘材料的老化问题最为突出。
液体有机绝缘材料老化时表观上发生混浊、变色等；高分子有机绝缘材料老化时表观上发生变色、粉化、起泡、发粘、脆化、出现裂纹或裂缝、变形等。
多数情况下、绝缘材料的老化是由于其化学结构发生了变化，即由于降解、氧化、交联等化学反应，改变了其组成和化学结构；但是有的老化仅仅是由于其物理结构发生了变化所致，例如绝缘材料中的增塑剂不断挥发或其中球晶不断长大，这些都会使材料变硬、变脆而失去使用价值。
通常绝缘材料性能的劣化是不可逆的，其最终将会引起击穿，直接影响电力设备和电力系统的运行可靠性。
绝缘劣化过程的发展需要一定能量，亦即依赖于外界因素的作用，如电场、热、机械应力、环境因素等。
运行情况下常常是多种因素同时作用，互相影响，过程复杂。
高压电力电缆试验方法与检测技术分析
高压电力电缆试验方法与检测技术分析概述：高压电力电缆是输送电能的重要设备之一，它承载着电力系统的供电任务。
为了确保电缆线路的安全性和可靠性，需要进行试验和检测。
本文将详细介绍高压电力电缆的试验方法和检测技术，包括直流高电压试验、交流耐压试验、局部放电试验、介质损耗因数测试、绝缘电阻测量以及电缆温升试验等。
一、直流高电压试验：直流高电压试验是测试电缆在额定电压下的绝缘性能的方法之一、试验时，电缆的两端连接到直流高电压源上，通过对电缆施加额定电压，观察电流、电晕和放电情况，从而评估电缆的绝缘质量。
直流高电压试验的目的是检测电缆绝缘的完好性和电压强度。
二、交流耐压试验：交流耐压试验是测试电缆在额定电压下的绝缘性能的方法之一、试验时，电缆的两端连接到交流高电压源上，通过对电缆施加额定电压，观察电流、电晕和放电情况，从而评估电缆的绝缘质量。
交流耐压试验的目的是检测电缆绝缘的完好性和电压强度。
三、局部放电试验：局部放电试验是评估电缆绝缘质量的重要指标之一、通过在电缆的绝缘材料中产生放电并观察放电信号的特征和强度，来判断电缆是否存在绝缘缺陷。
局部放电试验的方法包括电压升高法、电压降低法等。
四、介质损耗因数测试：介质损耗因数测试是评估电缆绝缘材料的介质性能的方法之一、通过测量电缆绝缘材料中的损耗因数，来判断绝缘材料的状况和质量。
此测试方法可以用于发现电缆绝缘材料的老化和潮湿程度，并评估其绝缘性能。
五、绝缘电阻测量：绝缘电阻测量是评估电缆绝缘性能的重要指标之一、通过测量电缆绝缘材料的电阻值，来判断电缆绝缘的完好性和质量。
绝缘电阻测量是一种常用的检测手段，可以用于发现电缆绝缘材料的损伤、老化和潮湿程度，并评估其绝缘性能。
六、电缆温升试验：电缆温升试验是评估电缆导体电阻和电缆工作温度的方法之一、试验时，通过通电并测量电缆的温升情况，来判断电缆导体电阻和绝缘性能。
电缆温升试验是一个重要的安全性试验，可以用于评估电缆在额定负载下的温度升高情况，以确保其安全可靠的运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压电力电缆局放测试的方法
高压电力电缆局放测试的方法首先是交流耐压试验电源处理，交流耐压试验电源处理用到的装置是串联谐振
1、交流耐压试验电源处理
高压电缆交流耐压采用的是变频谐振装置产生试验电源，变频柜是装置的核心部件，变频柜通过晶闸管的整流和逆变获取试验所需的频率，在电源变换过程中引入了大量的高频脉冲电流成份。
.
变频谐振系统输出的电源不能直接作为电缆局放试验的电源直接施加于被试对象进行局部放电测试，必须采取有效措施对试验电源进行预处理，通过设置串联电抗、防晕导线、均压环进行对试验电源质量进行改善，其电气原理所下图所示。
.
2、电缆终端局放测试回路
电缆终端的局放测试回路如下图，当被试电缆内部发生了局部放电时，耦合电容瞬时对电缆终端充电，形成高频的脉冲充电电流波形，脉冲电流的幅值、发生的频度反映了电缆
内部局部放电的严重程度，通道1、通道2两个传感器将局放信号传送至局放诊断系统进行分析处理。
.
在电缆的中间接头，测试原理如图所示，一侧电缆的铠装与电缆导体之间存在电容Ca，另一侧电缆的导体与铠装之间存在电容Cb，如果在电缆的中间接头发生局部放电，那么形成两个电容C1和C2，此时Ca和Cb就会通过导体向C1和C2充放电，从而形成局放电流回路，在两侧电缆屏蔽层桥接一个高频低阻的电容臂C0和高频电流传感器，就可以检测到局放的脉冲电流信号。
.
.
3、高压电缆局放测试的技术难点
a) 测试系统灵敏度要求高
高压电缆发生局放时产生的脉冲信号微弱，要求传感器及测试系统有相当高的检出灵敏度。
b) 现场干扰因素复杂
在现场实施电缆局放试验时干扰信号会严重影响电缆局放的检测和诊断，主要有临近试验现场的运行设备产生的电晕或者局部放电信号、交流耐压试验装置自身的局部放电信号、交流耐压试验回路的引线产生的电晕信号三个方面的因素。
因此甄别并排除干扰信号、提取有效的信息并根据其特征诊断电缆的绝缘状态是一项具有挑战性的技术难题。
c) 对测试人员的要求高
高压电缆局放的信号主要集中在0-30MHz范围内，信号频带较宽，加上现场存在一定的干扰信号，测试人员通过信号抑制、识别、分类、提取、判断等技术手段，准确的解析复杂的电子信号成份实现电缆的状态诊断。
这项技术要求测试人员熟练使用示波器、频谱仪、滤波器等电子设备，并具备高频电子信号分析判断能力。
u
d) 国家标准及行业标准没有明确的指引
高压电缆局放测试是目前国内比较新的技术应用课题，国内仅有北京供电局进行过类似尝试，佛山局在这一技术领域走在了国内前列。
4、局放诊断判据
（1）通过大量的试验室模拟和现场测试结果显示：局放信号的相位与试验电源的相位具有180度或360度的相位特征，同时发生在一定宽度的相位上。
（2）在测试中若发现存在多种信号源，需运用带通滤波器分别提取不同频带的脉冲信号进行单独分析；
（3）局放传感器采集到的高频脉冲信号的波形和频谱是否具有典型局放特征（脉冲波形上升沿一般为几十纳秒）；
(4) 必要时，将实际测试局放波形与利用模拟局放源对测试回路进行校准时的波形进行反复类比，观察其信号的相似性；
（5）极性判别法：运用脉冲波形的极性鉴别局放源的位置；
5、交流耐压时进行局放测试的优点
1. 在进行电缆耐压试验过程中同时进行局放测试，由于电缆耐压试验电源采用异频电源，工频信号在试验电源的相位图谱上不具有相关性，只有试验系统内部的局放信号可能在试验电源的相位图谱上具有相关性，利用这一点可有效排除运行设备产生的干扰信号。
试验装置自身的局放信号是晶闸管的开通关闭造成，一般集中在特定相位，这类干扰在一定程度上可通过“开相位窗”予以排除。
2. 高电压状态下局放测试的灵敏度高，高压电缆交流耐压时所施加的电压为2U0，利于将电缆内部的缺陷检。
(a)对于在1U0下不产生局放信号的缺陷，在2U0下激发下产生局放，缺陷才可能被发现。
(b)对于同样的电缆缺陷，电压越高，产生的局放信号越大，检出的灵敏度越高。
3. 局放的提前发现对运行安全、设备检修的影响。
通过局放测试，可以在电缆投运前发现缺陷，施工人员有足够的时间和空间查明原因、消除缺陷，避免电缆带病投入运行后重复停电，影响电网的正常运行。
6、局放测试系统
SPD局放检测系统的信号处理主要由硬件实现，信号波形保持较真实。
检测时信号经电容臂从电缆终端耦合,通过传感器PDD 将信号检取，送到高通滤波器HPF滤波, 再送到局放测试主机PDM，通过一系列的滤波、放大及模、数转换等处理，去除干扰信号，得到
所需信号送至后台分析软件进行判定,主要是从频率f、相位Φ、频度n、电量q、时间t五个因素判断，在软件上可以清楚地看到这几个量的大小，以及之间的相互关系，通过它们之间的关系，对存在的可疑局放的可能性作一个分析。
..局放诊断系统侧重于由软件实现对信号的分析处理，具备频谱分析功能，在频谱图上可连续自由选择滤波器中心频率及带宽，屏蔽干扰信号的影响，通过调节触发电平的大小在一定程度上可排除干扰因素。
.
.
PDCHECK诊断系统与前面两个系统的优势在于没有设置带通滤波器来排除干扰信号的影响，而是对超过触发电平的所有脉冲信号进行分析，计算出每个脉冲的脉冲宽度及中心频率，根据这两个特征量将脉冲进行分类，采取这种方式可以最大限度的排除干扰，得到真实局放信号的幅值会较大，检测灵敏度好。
