电缆故障测试
故障电缆测试仪使用方法

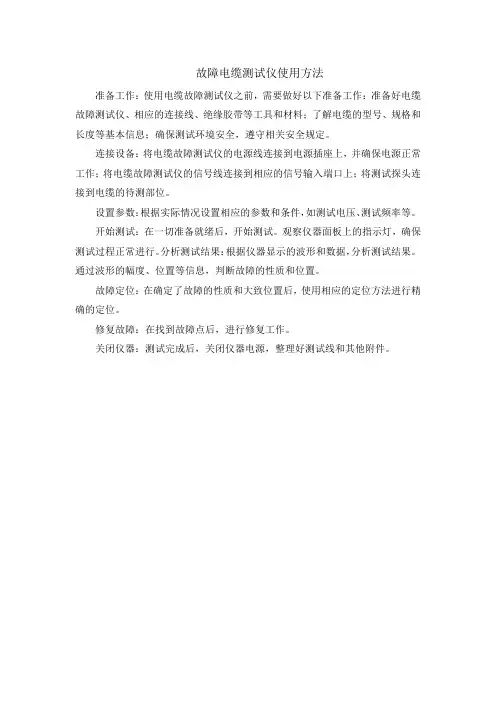

故障电缆测试仪使用方法
准备工作：使用电缆故障测试仪之前，需要做好以下准备工作：准备好电缆故障测试仪、相应的连接线、绝缘胶带等工具和材料；了解电缆的型号、规格和长度等基本信息；确保测试环境安全，遵守相关安全规定。
连接设备：将电缆故障测试仪的电源线连接到电源插座上，并确保电源正常工作；将电缆故障测试仪的信号线连接到相应的信号输入端口上；将测试探头连接到电缆的待测部位。
设置参数：根据实际情况设置相应的参数和条件，如测试电压、测试频率等。
开始测试：在一切准备就绪后，开始测试。
观察仪器面板上的指示灯，确保测试过程正常进行。
分析测试结果：根据仪器显示的波形和数据，分析测试结果。
通过波形的幅度、位置等信息，判断故障的性质和位置。
故障定位：在确定了故障的性质和大致位置后，使用相应的定位方法进行精确的定位。
修复故障：在找到故障点后，进行修复工作。
关闭仪器：测试完成后，关闭仪器电源，整理好测试线和其他附件。
电缆故障测试仪说明书
电缆故障测试仪说明书电缆故障测试仪说明书1. 简介电缆故障测试仪是一种用于检测电缆故障的专用工具。
它通过发送特定的电信号到电缆中，然后分析接收到的信号来定位并诊断电缆的故障位置。
本说明书将详细介绍电缆故障测试仪的使用方法、功能和注意事项。
2. 功能特点- **故障定位**：电缆故障测试仪能够快速准确地定位电缆中的故障位置，包括断路、短路、击穿等。
- **故障诊断**：通过分析被测试电缆中接收到的信号，电缆故障测试仪可以判断故障的类型和严重程度，并提供相应的建议和解决方案。
- **多功能显示**：电缆故障测试仪具备直观清晰的显示屏，显示电缆故障的位置、长度、类型等信息，方便用户进行故障判读和定位。
- **便携式设计**：电缆故障测试仪采用轻巧便携的设计，便于操作和携带，适用于各种场合和环境。
- **数据存储和导出**：电缆故障测试仪可以存储测试数据，并支持数据导出和打印，方便用户进行数据分析和报告生成。
3. 使用方法3.1 连接电缆将被测试的电缆正确连接到测试仪上。
确保连接稳固，并注意连接的极性。
3.2 设置参数根据实际情况，设置电缆故障测试仪的参数，包括信号频率、传输速率等。
根据需要，也可以选择故障定位的范围和精确度。
3.3 开始测试按下测试仪的启动键，开始进行电缆故障测试。
待测试结束后，仪器会自动显示测试结果。
3.4 故障定位解读根据显示屏上的测试结果，判定故障的类型和位置。
在定位过程中，可以根据需要调整参数和重新进行测试。
3.5 数据存储与导出如需保存测试数据，可将数据存储到电缆故障测试仪内部存储器中。
也可通过USB接口将数据导出到电脑进行进一步分析和处理。
4. 注意事项- 在测试过程中，要确保被测试电缆与测试仪之间的连接牢固可靠，以免影响测试结果的准确性。
- 在测试前，请按照测试仪的要求进行正确的仪器设置，包括参数的选择和校准等。
- 使用电缆故障测试仪时，请阅读并遵守相关安全操作规范，以保证人身安全和设备的安全。
电缆故障测试方法及技巧
电缆故障测试方法及技巧随着城市的进展扩大，城市电网的改造，电力电缆获得了越来越广泛的应用。
但另一方面，由于电缆处在地下，消失故障很难发觉其故障点位置所在，这对电网的平平稳定运行以及供电牢靠性都带来很大的困难。
对此，我们首先分析了电力电缆故障常见原因，在此基础上，进一步总结出电力电缆常用故障检测方法。
1.电力电缆故障产生的原因（1）绝缘层老化变质：绝缘电缆长期在风吹日晒，在电的的作用下发生了老化，还要受到伴随电作用而来的化学、热和机械作用，从而使介质发生物理化学变化，使介质的绝缘性能下降。
（2）过热：电缆绝缘内部气隙游离造成局部过热，使绝缘炭化。
另外，电缆过负荷产生过热，安装于电缆密集地区、电缆沟及电缆隧道等通风不良处的电缆，穿于干燥管中的电缆及电缆与热力管道接近的部分等，都会因本身过热而使绝缘加速损坏。
（3）机械损伤：如挖掘等外力造成的损伤。
（4）护层的腐蚀：因受土壤内酸碱和杂散电流的影响，埋地电缆的铅或铝包将遭到腐蚀而损坏。
（5）绝缘受潮：中心接头或终端头在结构上不密封或安装质量不好而造成绝缘受潮。
（6）过电压：过电压重要指大气过电压和内过电压，很多户外终端接头的故障是由大气过电压引起的，电缆本身的缺陷也会导致在大气过电压的情形下发生故障。
（7）材料缺陷：电缆制造的问题，电缆附件制造上的缺陷和对绝缘材料的维护管理不善等都可能使电缆发生故障。
2.电力电缆故障性质类别的快速判别2.1电力电缆的故障分类电缆故障若按故障发生的直接原因可以分为两大类：一类为试验击穿故障；另一类为在运行中发生的故障。
若按故障性质来分，又可分为开路、低阻、高阻故障等。
开路故障：指电缆的甲端与乙端一相或者三相*断开。
低阻故障：若电缆相间或相对地绝缘电阻在100k以下的故障称为低阻故障。
高阻故障：若电缆相间或相对地故障电阻较大，以致不能接受电桥或低压脉冲法进行粗测的故障，通称为高阻故障。
它包括泄漏性高阻故障和闪络性高阻故障。
在试验过程中发生击穿的故障，其性质比较单纯，一般为一相接地，很少有三相同时在试验中接地或短路的情形，更不行能发生断线故障。
电缆故障测试检测查找仪器使用方法

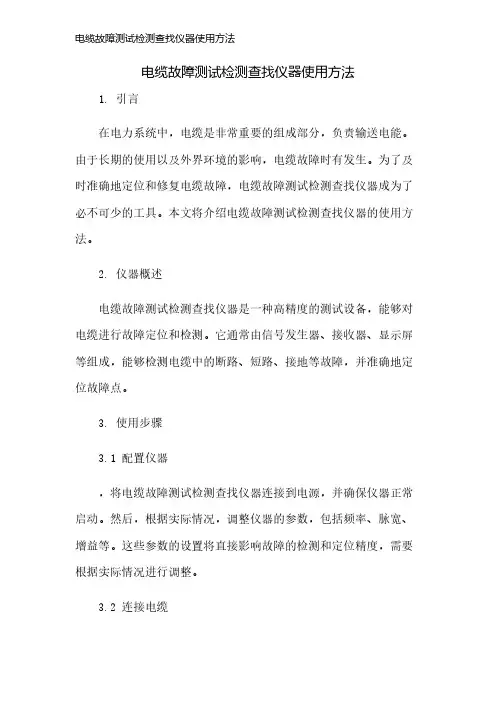

电缆故障测试检测查找仪器使用方法1. 引言在电力系统中，电缆是非常重要的组成部分，负责输送电能。
由于长期的使用以及外界环境的影响，电缆故障时有发生。
为了及时准确地定位和修复电缆故障，电缆故障测试检测查找仪器成为了必不可少的工具。
本文将介绍电缆故障测试检测查找仪器的使用方法。
2. 仪器概述电缆故障测试检测查找仪器是一种高精度的测试设备，能够对电缆进行故障定位和检测。
它通常由信号发生器、接收器、显示屏等组成，能够检测电缆中的断路、短路、接地等故障，并准确地定位故障点。
3. 使用步骤3.1 配置仪器，将电缆故障测试检测查找仪器连接到电源，并确保仪器正常启动。
然后，根据实际情况，调整仪器的参数，包括频率、脉宽、增益等。
这些参数的设置将直接影响故障的检测和定位精度，需要根据实际情况进行调整。
3.2 连接电缆将仪器的发送端连接到待测试的电缆上，并确保连接稳固可靠。
连接接收器到地线，以确保接地的连通性。
这样，测试信号将能够流经整个电缆，并将故障信号传输到接收器上进行检测。
3.3 进行测试启动仪器，并开始进行测试。
仪器会发送一系列的信号到电缆中，通过接收器接收反射信号，并对信号进行分析和处理。
通过观察仪器的显示屏，可以实时获取故障的信息，包括故障类型、故障距离等。
3.4 定位故障点根据仪器提供的信息，结合实际情况，确定故障点的位置。
可以根据故障距离和电缆线路图进行推算，并使用测量工具对故障点进行定位。
在定位过程中，需要注意安全，确保不会给自身和周围人员带来任何危险。
3.5 故障修复定位到故障点后，可以进行相应的修复工作。
根据故障的类型，可以选择合适的修复方法，包括更换电缆、修复断裂点等。
在进行修复前，需要对修复方法进行评估，确保修复能够有效解决故障，并不会对电力系统造成其他影响。
4. 注意事项在使用电缆故障测试检测查找仪器时，需要严格按照使用说明进行操作，确保使用安全。
在连接电缆时，需要确保连接牢固可靠，避免引入其他问题。
电缆故障的测试原理及方法
2、跨步电压法：采用跨步电压法定点，主要针对对电缆外护套绝缘有要求的外护套接地故障定点，现在对部分直埋的无铠装的低压电缆、电线接地故障、也可以采用跨步电压法定点。
3、电磁法及音频法：用电磁波定点或采用音频法定点，从原理上讲是可行的。但从目前情况看，还没有性能可靠的，能实际应用的定点仪。或者说，采用电磁波定点的定点仪仍旧在各科研机构研发之中，还需实践中进一步验证提高，达到实际应用水平。
应用脉冲反射法（也有叫冲闪法）的智能型闪测仪，是目前应用范围最广，市场保有量最大的电缆故障粗测仪器。例如北京供电系统，由于地埋电缆使用时间长，电缆铺设量大，应用电缆故障测试仪的历史也较长，从1993年后10年间，购买的单片机控制的、DTC系列探测仪的早期产品、TC系列大屏幕液晶显示的电缆故障测试仪有50余套，几乎每个供电部门都使用。并且在有些供电部门，把该类电缆故障测试仪的使用，作为电缆测试工种高级工考试必须掌握的技能，笔者曾多次对北京供电系统进行过脉冲反射法电缆故障测试仪的技术培训。由于该类仪器应用时间长，对该类型的闪测仪的使用知识和使用经验的培训资料及专著种类较多，有利于用户及时掌握仪器的使用技巧。
三、电缆路径探测方法介绍：
采用电磁波进行路径探测，是一种很成熟的方法，实际应用效果也很好。区别在于探测的电缆长度、探测深度，信号频率等各不相同。现在流行的路径仪，探测电缆长度大于10KM，探测电缆深度大于2m，电磁波频率10KHZ－20KHZ。
四、中低压电缆检测仪（电桥测试仪）介绍：
现在市场上流通的中低压电缆检测仪，大部分是完成电缆故障粗测功能。其原理一般是采用电桥法，只不过是现在已经采用了计算机技术，采用的是智能电桥。有低压电桥、高压电桥等等。有些仪器还采用了超高压数字电桥原理。给故障点加的电压一般为200V以上，最高可以加到20KV。对于故障电阻较低的(电阻小于600MΩ)电缆故障。用中低压电缆检测仪可以粗测故障距离。
电缆故障测试仪的使用方法

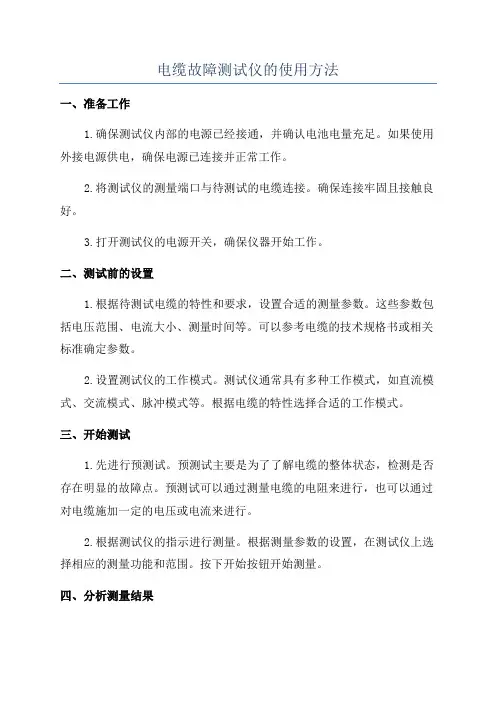

电缆故障测试仪的使用方法一、准备工作1.确保测试仪内部的电源已经接通，并确认电池电量充足。
如果使用外接电源供电，确保电源已连接并正常工作。
2.将测试仪的测量端口与待测试的电缆连接。
确保连接牢固且接触良好。
3.打开测试仪的电源开关，确保仪器开始工作。
二、测试前的设置1.根据待测试电缆的特性和要求，设置合适的测量参数。
这些参数包括电压范围、电流大小、测量时间等。
可以参考电缆的技术规格书或相关标准确定参数。
2.设置测试仪的工作模式。
测试仪通常具有多种工作模式，如直流模式、交流模式、脉冲模式等。
根据电缆的特性选择合适的工作模式。
三、开始测试1.先进行预测试。
预测试主要是为了了解电缆的整体状态，检测是否存在明显的故障点。
预测试可以通过测量电缆的电阻来进行，也可以通过对电缆施加一定的电压或电流来进行。
2.根据测试仪的指示进行测量。
根据测量参数的设置，在测试仪上选择相应的测量功能和范围。
按下开始按钮开始测量。
四、分析测量结果1.测量结果通常会以数字或图形的形式显示在测试仪的屏幕上。
根据显示的结果，可以判断电缆是否存在故障以及故障的类型和位置。
2.通过比较测量结果和标准值，可以评估电缆的质量和性能，并确定是否需要进行维修或更换。
五、记录和报告1.对于每次测试，应当记录相关信息，包括测试时间、测试地点、测试参数、测量结果等。
这些信息可以用于后续分析和比较。
2.如果发现故障，应当及时报告给相关人员，并提供详细的测试结果和建议。
六、注意事项1.在使用电缆故障测试仪之前，必须仔细阅读并遵守测试仪的操作手册和安全提示。
2.在使用测试仪时，要保证仪器处于安全的工作环境中，远离高温、潮湿和易燃物品等。
3.测试时应当注意避免错误的接线，确保电缆和测试仪之间的连接正确可靠。
4.注意安全使用高压电源。
在使用高压模式进行测试时，必须遵守相关的安全操作规程，并戴好防护设备。
6.定期对测试仪进行检查和校准，确保其工作正常和准确。
总结：电缆故障测试仪的使用方法主要包括准备工作、测试前的设置、开始测试、分析测量结果、记录和报告以及注意事项。
电力电缆的故障分析及检测方法
电力电缆的故障分析及检测方法
电力电缆是输送电能的重要组成部分，若出现故障则会导致供电中断、损失等问题，因此对电力电缆的故障分析及检测十分必要。
下面介绍电力电缆故障的分类及常用的检测方法。
一、故障分类
1.绝缘故障：电缆的绝缘材料损坏或老化，导致电力泄漏、短路等问题。
2.导体故障：电缆中导体损坏、接触不良、电阻过大等问题。
3.接头故障：电缆接头制作不良、防水措施不够、温升过高等问题。
二、常用检测方法
1.局部放电检测：通过检测电缆运行过程中的局部放电信号，判断电缆的绝缘状态，以便及早判断绝缘缺陷的出现。
2.介质损耗测试：通过测试电缆内介质的损耗，判断电缆绝缘状态的好坏。
3.电容测试：通过量取电缆母线、引出线之间的电容值，推算电缆电容率，以判断电缆绝缘状态。
4.高压测试：通过施加高电压测试电缆的绝缘强度，以便检测电缆的耐压性能。
5.电缆局部放电测量：通过检测电缆中存在的局部放电，判断导体两相之间或绝缘层内存在的故障。
6.时域反射法：通过测试电缆上电磁波信号的传输速度，以检测电缆上的绝缘故障的位置。
7.绝缘电阻测量：通过测试电缆的绝缘电阻变化情况，判断电缆的绝缘状况。
总的来说，电力电缆的故障分析及检测需要多种技术手段的综合运用，只有掌握了各种故障的原因和检测方法，才能及时发现问题，保障供电的连续性和稳定性。
说说使用电缆故障测试仪的测试方法
说说使用电缆故障测试仪的测试方法仪器在测定电缆故障之间，测试人员除掌握本机性能与操作方法之外，必须首先确定电缆故障的性质，以便采用适当的工作方法与测试方法。
首先用兆欧或万用表在电缆一端测量各相对地及相之间的绝缘电阻,根据阻值高低确定是低阻短路或断线开路，或者是高阻闪络性故障。
操作方法1、当阻值低于200〜300欧姆为低阻故障，。
〜几十欧为短路故障，阻值极高到无限大为开路或断线故障。
是否断线，还可以将电缆终端相连用表在始端测量被短路接两相的阻值加以确认。
此类故障可用低脉冲法直接测定。
2、当阻值很高（数百兆和千兆）且在作高压实验时有瞬间放电现象，此类故障一般称为闪络性故障，可采用直流高压闪测法确定。
3、高阻故障：阻值高于低阻故障，且在作高压试验时直流高压闪测法确定。
4、按一定方式粗略测试之后再进行确定点，必要时需找电缆路径，丈量电缆长度或距离。
主要特点1、功能齐全，测试故障安全、迅速、准确。
仪器采用低压脉冲法和高压闪络法进行探测，可测试电缆的各种故障,对电力电缆的闪络及高阻故障无需烧穿而直接测试。
如配备声点仪,可准确测定故障点的位置2、测试精度高。
仪器采用高速数据采样技术，读取分辨率标。
智能化程度高。
测试结果以小型及数据自动显示在大屏幕液晶显示屏上，判断故障直观。
并配有菜单显示操作功能，无需对操作人员作专门的训练。
3、具有波开及参数存储、调出功能。
采用非易失性器件，关机后波形、数据不易失。
4、具有双踪显示功能。
可将故障电缆的测试波形与正常波形进行对比，有利于对故障的进一步判断。
5、具有波形扩展比例功能。
改变波形比例，可扩展波形进行精确测试。
6、控制测量光标，可自动沿线搜索，并在故障波形的拐点处自动停下。
7、可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。
8、具有打印功能。
将测试的结果打印存档。
技术参数1.测试距离不小于10公里。
2.故障点定位误差小于0.5米。
3.电缆路径探测不小于10公里。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆故障测试
一、国内电缆故障检测技术大约经历了：
1.电桥法五、六十年代
2.脉冲电流法七、八十年代
3.单片机技术用于电缆故障检测九十年代
4.计算机技术之笔记本电脑时代二十世纪
5.二次脉冲法一十年代
6.大能量多次脉冲法、计算机技术之虚拟仪器、网络时代
●电桥法：通过调节桥臂平衡所得数据与电缆总长度计算距离测试
点与故障点的长度，此方法误差较大。
●脉冲电流法：用高压直流脉冲使故障点击穿，用线性耦合器测量
电流击穿时产生的电流脉冲与发射脉冲的时间差来计算故障点的距离，这主要对高阻故障，实际中成功率随情况而异，录波仪采集到的波形常常会无法识别，这是个很大的弊端。
●二次脉冲法：针对高阻接地时波形难判断的情况，近几年出现了
二次脉冲理论，其原理是首先对故障电缆发射一个低压脉冲、脉冲在高阻的故障点由于特性阻抗变化不大，不会产生反射：然后对故障点电缆发射一个高压脉冲，故障点被击穿，击穿瞬间变成低阻故障，此时仪器触发一个低压脉冲，低压脉冲在被击穿的故障点处被反射回来。
仪器把两次低压脉冲的波形叠加起来，分支点的位置就是故障点的位置。
这种方法使操作者很容易判读故障点波形，而且误差很小。
智能型多次脉冲电缆故障测试
二、工作原理：
1、预定位工作原理
●低压脉冲法的测试原理是依据高频传输线理论中的波反射原理，
即视待测电缆为一根传输线，入射波测试脉冲进入电缆后遇故障点即介质不连续处会产生反射，极端情况是开路、短路时会产生全反射，这样仪器只要自动测试发射波与反射波的时延，即可按公式，给出故障点或全长的距离。
（一般Z≤100Ω），低压脉冲则在故障点处无反射，只在全长处有开路反射，这时则需用高压脉冲法（国内也叫冲闪法）进行测试。
●高压脉冲法的测试原理依然是依据传输线理论中的波反射原理，
只是与低压脉冲法相比大大提高测试脉冲的电压与能量，使该脉冲在故障点处能形成瞬间短路电弧，此电弧使故障性质瞬时变为低阻故障，此时就可形成故障点对入射波的反射波，仪器测其时延，换算出故障距离。
而当波形较为复杂时，尤其对无现场经验的新手会感觉此种方法波形分析困难。
●多次脉冲法的测试基本原理还是传输线理论的波反射原理，只是
相对普通高压脉冲法来说，它用高压脉冲使故障点形成瞬间短路电弧，在故障点燃弧期间再发一组（１２个）低压脉冲到故障电缆，此时，即可得到高阻故障的多次脉冲故障波形，此波形比普通高压脉冲波形规律明显、易于判读，完全如同判读分析低压脉冲波形，再加上将多次脉冲测全长的波形与之同屏自动叠加比较
显示，则更加易读。
现在多次脉冲电缆故障测试仪也可以自动分析波形实现多次脉冲波形的全自动分析。
2、核查路径原理
●根据实际工作中仪器应用来核查地埋电缆路径及埋深的功能要
求，仪器配套有大功率路径信号发生器及手持多频路径仪。
核查路径的原理是给待测电缆加上大功率路径信号，在待核查处用手持多频路径仪依据据电磁感应原理确定地下待测电缆的路径。
3、精确定位原理
●由于各种电缆的电波传输速度具有一定的离散性，加之线路施工
后一般经过较长时间，周围参照物变化，人员更替，尤其是线路较长时，地面丈量难以准确，因此一般必须要精确定点，准确找到故障点，才能查找成功，一体化声磁同步无噪电缆故障定点仪，用于故障准确定点。
4、声磁同步声测法定点原理
●高压脉冲信号在电缆故障点处放电必然会产生振动声波、电磁波、
漏电流等多种物理现象，一体无噪定点仪高灵敏、低噪同时接收声磁两种信号，并用磁信号自动控制振动声波电路的电子滤波电路自动滤波，以高信噪比高倍放大故障点的振动声波，实现故障准确定位。
三、电缆故障测试主要组成部分
●多次脉冲法电缆仪主机部分
1.测量范围：≤50km
2.测量最高分辨率： 0.3m
3.超高速采样频率： 200MHz自动选择
4.系统精度： 0.2m
5.波形存储数量：无限（自动附测试时间、测试方式、
分析结果）
●多次脉冲（耦合）发生器部分（不能长时间进行高压冲击）
1.适用电压： 35Kv
2.适用脉冲电容： 30/35kv/2-9μF
3.连续工作时间：长期（工作电压≤20kv）
30分钟（工作电压≤35kv）
●一体无噪声磁同步定点仪
1.定点仪定点误差：≤0.2m
2.定点仪电磁通道增益：≥110dB（30万倍）
3.定点仪声音通道增益：≥120dB（100万倍）
4.声磁同步显示：特殊设计的电路，由低阻高保真耳机只监听电缆
故障点在冲击放电时瞬间短路电弧产生的地震波，排除了无冲击放电击穿时的环境杂波干扰。
●路径仪部分
1.探测深度：≥3m
2.由声音大小来确定地埋电缆埋设走向及深度。
电缆故障测试步骤
●粗测距离
1.摇绝缘（测试电缆的绝缘是否良好）
2.对电缆进行放电（放掉电缆中残留的电荷，防止对人和仪器造成
伤害）
3.接线并检查（分为低压脉冲法和高压脉冲法，低压脉冲法测试全
长，高压脉冲车故障）
4.升压（使球隙放电，放电间隔为4-6秒一次）
5.对波形进行采样，分析（粗测故障距离）
6.测试完毕，关闭仪器、电源用放电帮对电容进行充分放电，放点
完毕后将电容器两端短接，并将球隙短路后和接地柱连接到一块。
然后拆除有关连线。
●故障点精确定位
由于电缆地下埋设实际长度与地面丈量距离的误差，所以预定位仪器进行初测之后还必须是用“定点仪”对故障点精确定位，主要用于闪络性、泄漏性高阻故障的快速定点。
其步骤如下：
1.定点之前如果不知道电缆敷设走向、埋设位置时、必须先查
找路径，并丈量初测故障距离的地面位置，然后在此位置附近，即电缆路径上方，用“定点仪”准确定位。
2.接好冲击高压放电设备，在冲击高压发生器对故障电缆做高压
冲击时，高压幅度要足够高，以保证故障点充分放电，为了使
故障点充分放电产生强的振动声波应采用大电容量的脉冲电
容器。
调好放电周期（约每妙3-6次）。
3.准备好定点仪，将耳机插头插入“耳机”插孔，调整“灵敏度”
旋钮，接收地下放电声。
在相同灵敏度下，耳机最响的地方，其下面就是故障点。
4.环境噪声较大时采用滤波接收方式，按下“滤波”按键，此时
耳机无声，当“声、磁”指示灯间歇亮时耳机才有声音。
☆其中要注意的是：
a、尽量减少人员说话，走路产生的干扰。
b、注意高压侧仪器设备正常工作与否。
c、在准确的路径上耐心、认真仔细定位
d、对初测结果要有信心。
e、当声音范围太大时应减小灵敏度，以缩小范围，甚至可以降低高压脉冲的幅度再配合接收灵敏度的调节以缩小范围，达到走后定点的目的。
波形分析
●低压脉冲波形一般有3个特点：
1.开路为同级性反射
2.低阻为反级性反射
3.多次反射必然是等间隔的
高压脉冲波形规律
1.故障波形反射点不可能超出全长波形
2.故障波形肯定具有基本上等间隔规律，一般有多少次反射
时取第二次更准。
