对防雷接地的接地要求是什么
防雷接地设计要求
1.防雷接地设计要求1.1.直击雷的防护机房所在大楼已有避雷针、避雷带等外部防雷设施，不再作外部防雷补充设计。
如之前无直击雷防护，需在机房顶层做避雷带或是避雷网。
1.2.电源系统的防雷1）、对于网络集成系统的电源线防护，首先，进入系统总配电房的电源进线，应采用金属铠装电缆敷设，电缆铠装层的两端应良好接地；如果电缆没有铠装层，则就将电缆穿钢管埋地，钢管两端接地，埋地的长度应不小于15米。
由总配电房至各大楼的配电箱以及机房楼层配电箱的电力线路，均应采用金属铠装电缆进行敷设。
这样可以大大减少电源线感应过电压的可能性。
2）、在电源线路上安装电源防雷器，是必不可少的防护措施。
根据IEC防雷规范中有关防雷分区的要求，将电源系统分为三级保护。
●在各大楼的总配电箱安装通流容量为60KA~80KA的二级电源防雷箱（如ZS150E-300）；●在机房的重要设备（如交换机、服务器、UPS等）的电源进线处安装通流容量20~40KA的三级电源防雷器（如ZSPDTT20KC/2）；●在机房控制中心硬盘刻录机及电视墙设备电源处用插座式防雷器(如FACP-10)所有防雷器均应良好接地。
选用防雷器要注意接口的形式和接地的可靠性，重要场所应设置专用的接地线，切不可将防雷接地线与避雷针接地线并接，且要尽量远离、分开入地。
1.3.机房等电位连接在机房防静电地板下，沿着地面上布置40*3紫铜排，形成闭合环接地汇流母排。
将配电箱金属外壳、电源地、避雷器地、机柜外壳、金属屏蔽线槽、门窗等穿过各防雷区交界的金属部件和系统设备的外壳，以及对防静电地板下的隔离架进行多点等电位接地就进至汇流排。
并采用等电位连接线4-10mm2铜芯线螺栓紧固的线夹作为连接材料。
同时在机房找出建筑物主钢筋，经测试确与避雷带连接良好，用14mm镀锌圆钢通过铜铁转换接头将接地汇流母排与之连接起来。
形成等电位。
采用联合接地网，目的是消除各地网之间的电位差，保证设备不因雷电的反击而损坏。

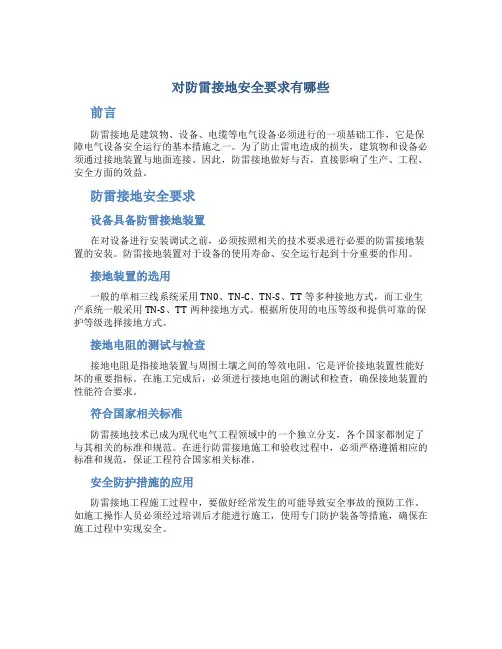

对防雷接地安全要求有哪些
对防雷接地安全要求有哪些前言防雷接地是建筑物、设备、电缆等电气设备必须进行的一项基础工作，它是保障电气设备安全运行的基本措施之一。
为了防止雷电造成的损失，建筑物和设备必须通过接地装置与地面连接。
因此，防雷接地做好与否，直接影响了生产、工程、安全方面的效益。
防雷接地安全要求设备具备防雷接地装置在对设备进行安装调试之前，必须按照相关的技术要求进行必要的防雷接地装置的安装。
防雷接地装置对于设备的使用寿命、安全运行起到十分重要的作用。
接地装置的选用一般的单相三线系统采用TN0、TN-C、TN-S、TT等多种接地方式，而工业生产系统一般采用TN-S、TT两种接地方式。
根据所使用的电压等级和提供可靠的保护等级选择接地方式。
接地电阻的测试与检查接地电阻是指接地装置与周围土壤之间的等效电阻。
它是评价接地装置性能好坏的重要指标。
在施工完成后，必须进行接地电阻的测试和检查，确保接地装置的性能符合要求。
符合国家相关标准防雷接地技术已成为现代电气工程领域中的一个独立分支，各个国家都制定了与其相关的标准和规范。
在进行防雷接地施工和验收过程中，必须严格遵循相应的标准和规范，保证工程符合国家相关标准。
安全防护措施的应用防雷接地工程施工过程中，要做好经常发生的可能导致安全事故的预防工作。
如施工操作人员必须经过培训后才能进行施工，使用专门防护装备等措施，确保在施工过程中实现安全。
在实际应用过程中的测试和标定防雷接地装置在长时间的运行后，绝缘电阻会逐渐减小从而影响其性能。
因此，在装置运行一定时间后，必须进行定期检测与标定，保证装置始终处于良好的工作状态。
结语综上所述，防雷接地安全要求是建筑工程和设备工程中不可或缺的一个环节，必须重视其各个方面的安全要求。
只有在严格遵守相关标准和规范的前提下，才能对防雷接地维护起良好作用。
施工现场临时用电接地与防雷的安全要求（三篇）
施工现场临时用电接地与防雷的安全要求施工现场临时用电接地与防雷安全要求是保障施工现场人员和设备的电气安全的重要措施。
以下是施工现场临时用电接地与防雷的安全要求的详细说明。
一、施工现场临时用电接地要求：1. 接地电阻：施工现场临时用电的接地电阻应符合国家标准规定，一般要求不大于4欧姆。
2. 接地装置：应采用可靠的接地装置，包括接地线、接地体等，确保电气设备可靠接地。
3. 接地线：接地线应采用铜质导线，截面积要符合规定，接地线与接地体之间的连接应牢固可靠。
4. 接地体：接地体应选用耐腐蚀、导电性能好的材料，埋入土壤中要深度符合要求，并保持接地体的完好。
5. 接地装置的安装位置：接地装置的安装位置要远离可燃物，并要防止被机械碰撞等，确保接地装置的安全可靠。
二、施工现场临时用电防雷安全要求：1. 避雷装置：施工现场临时用电中应设置适当的避雷装置，包括避雷线、避雷网等，用于引导雷电流入地，防止雷击损害。
2. 避雷装置的设置：避雷装置应根据施工现场的实际情况进行设置，避雷装置的高度、位置和数量要满足国家规定的要求。
3. 接地系统：避雷装置的接地系统要可靠，包括避雷线的接地和避雷装置与施工现场临时用电的接地之间的连接。
4. 避雷线的安装：避雷线的安装要牢固可靠，要符合国家标准的要求，并避免与其他电气线路干扰。
5. 防雷网的设置：若施工现场需要使用防雷网，应按照国家标准的规定进行设置，保证防雷网的安全可靠性。
三、施工现场临时用电接地与防雷维护管理要求：1. 定期检查：施工现场临时用电的接地装置和防雷装置应定期进行检查，确保其正常运行。
2. 备案管理：施工现场临时用电的接地和防雷系统的设计、安装和维护情况要进行备案管理，确保有记录可查。
3. 维护保养：定期对接地装置和防雷装置进行维护保养，包括清理接地线、检查接地体的完好性等。
4. 故障处理：对于接地装置和防雷装置出现故障的情况，要及时处理，确保施工现场电气安全。
接地与防雷安全要求(三篇)
接地与防雷安全要求(1)所有电气设备的金属外壳以及和电气设备连接的金属构架等，除有特殊规定外，均应有可靠的接地(零)保护。
(2)在施工现场专用的中性点直接接地的供电系统中，必须采用接零保护，且须设专用保护零线，不得与工作零线共用。
(3)专用保护零线应由工作接地线或由配电室的零线或第一级漏电保护器电源侧的零线引出。
(4)在中性点不直接接地供电系统中，则必须采用接地保护。
(5)所有电气设备的保护零线应以并联方式与零干线连接。
零线上严禁装设开关或熔断器。
(6)严禁利用大地做零线或相线。
(7)重复接地线与保护线相连，与电气设备相连接的保护零线应用截面不小于2.5mm攩2攪的绝缘多股铜线。
保护零线除须在配电室或总配电箱处做重复接地外，还必须在配电线路中间处和末端处作重复接地。
(8)施工现场的塔式起重机，井字架和金属脚手架，当其高度超过20m时，要设置防雷和重复接地装置，其接地电阻不大于10欧姆。
接地与防雷安全要求（二）接地与防雷安全是现代社会中非常重要的安全要求。
它们的目的是保护人们的生命安全和财产安全，防止接地或防雷不良引起的电击、火灾等意外事故。
本文将详细介绍接地与防雷安全的重要性、基本原理、实施要求和相关措施。
接地与防雷安全的重要性：接地技术是电气工程中非常重要的一部分。
良好的接地系统能够确保电力系统的可靠性和安全性。
正确的接地设计和施工能够有效地防止电击、保护设备和人身安全。
防雷安全则是为了保护电气设备免受雷击的损害。
雷击不仅会破坏设备，还可能引发火灾等严重后果。
因此，了解接地与防雷安全的要求对保护人们的生命财产安全至关重要。
接地与防雷安全的基本原理：接地是指将电气设备或系统的非电性部分与地面连接，以形成一个低阻抗路径，使电流能够安全地流向地面。
接地的基本原理是利用地面的导电性来消散电流，确保电流不会通过人体或设备引起危险。
防雷则是通过合理的设计和安装防雷设备，将雷电的电流引导到地下，防止电流通过设备而引发事故。
对防雷接地的接地要求是什么
对防雷接地的接地要求是什么接地系统是指用来保护人们免受雷击伤害的设备或装置，能将雷电击中的电流引入地下，从而消散掉。
防雷接地系统的设计与安装至关重要，不仅要确保人身安全，还需要减少设备受到雷击的损害。
因此，对防雷接地的要求非常严格。
首先，防雷接地系统需要满足以下基本要求：1.合理布置：接地系统的设计需要合理布置，确保各个设备和设施之间有良好的接地连接，形成一个整体的接地网。
2.低阻抗：接地系统的电阻需要足够低，以确保雷电能够迅速、稳定地引入地下，减少设备受到雷击的可能性。
3.绝缘良好：接地系统需要保持良好的绝缘状况，防止接地线与其他设备或地下管道之间发生不必要的电接触。
4.安全可靠：接地系统需要经过认证，并且应定期检查和维护，以确保其安全性能长期稳定可靠。
其次，根据不同场所的特点以及使用目的，防雷接地系统的要求也会有所不同。
以下是一些具体情况下的防雷接地要求：1.住宅区或商业区：对于住宅区或商业区的防雷接地系统，一般要求地下接地体的埋置深度达到1.5米以上，并且需要与建筑物的主体构件连接，以确保接地体能够迅速、有效地将雷电引入地下。
2.工业区：对于工业区的防雷接地系统，要求地下接地体的埋置深度达到2米以上，并且需要增加接地电极的数量，以确保地下接地网的连接更加均匀稳定。
3.高层建筑：对于高层建筑，由于其高度较大，相对来说更容易成为雷电的撞击目标。
因此，防雷接地系统要求地下接地体具备良好的导电性和机械强度，以确保高层建筑在遭受雷击时能够有效地分散电流。
4.露天场所：对于露天场所，由于没有建筑物的阻挡，雷击的风险较大，因此对接地系统的要求也相对较高。
一般要求地下接地网覆盖范围广，接地电阻较低，并增设接地针等附加装置，以提高接地系统的防护能力。
总之，对防雷接地的要求主要包括合理布置、低阻抗、良好绝缘和安全可靠等方面。
此外，根据不同场所的特点以及使用目的的不同，防雷接地系统还会有一些额外的要求。
在设计和安装接地系统时，需要考虑到具体的场所要求，并遵守相关的标准和规范，以确保接地系统的安全性能和可靠性。
防雷接地工程的施工方法及质量要求
防雷接地工程的施工方法及质量要求面对持续增多的雷击事故，防雷接地工程越来越受到重视。
良好的施工方法和严格的质量要求对于确保防雷接地工程的有效性和持久性具有重要意义。
本文将介绍防雷接地工程的施工方法以及质量要求。
一、施工方法1. 选择适当的位置：防雷接地装置应尽量靠近需要保护的建筑物或构筑物，且不受其他设备或地下管线的影响。
在选择位置时要确保地下水位较低，以保证良好的接地效果。
2. 准备施工材料：首先需要确认接地材料的质量，并确保其符合相关的国家或地区标准。
常见的接地材料包括铜杆、铜带、钢杆等，选择时要考虑材料的导电性能、耐腐蚀性能等指标。
3. 进行地电阻测试：在施工之前，应使用专业的地电阻测试仪对地电阻进行测试。
测试结果将有助于确定接地装置的数量和布置方式。
4. 安装接地装置：根据测试结果，在合适的位置挖掘孔洞，并将接地材料嵌入孔洞中。
接地装置的安装要求要遵循相关的设计规范，确保接地装置与周围土壤紧密接触。
5. 进行接地回路测试：安装完接地装置后，需要进行接地回路测试，以确保接地系统的连通性良好，没有松动或接触不良等问题。
6. 进行保护措施：在完成接地装置的施工后，还需要对接地装置进行保护，以防止被损坏或被盗。
常见的保护方法包括设置防盗围墙、安装防雷罩等。
二、质量要求1. 规范的设计文件：防雷接地工程的施工应按照相关的设计文件进行，设计文件应明确规定防雷接地系统的类型、数量、布置等要求，以确保施工过程符合设计要求。
2. 符合国家标准：施工应符合国家或地区规定的相关标准，包括但不限于《防雷装置安装工程施工及验收规范》等，以保证接地装置的质量和可靠性。
3. 合格的施工材料：施工材料应符合国家强制性标准，具有良好的导电性能和耐腐蚀能力。
特别是接地材料，应选择具有良好导电性能的铜杆、铜带等。
4. 接地装置的稳固性：接地装置的稳固性是保证接地效果的重要因素。
施工时应确保接地装置与周围土壤紧密接触，采取必要的固定措施，防止装置松动或受外力影响。
电气防雷接地分类和要求
电气防雷接地分类和要求电气防雷接地是指在电气系统中建立良好的接地系统，以保护设备和人员免受雷击和电击的危害。
根据不同的需求和要求，电气防雷接地可以分为以下几类：直接接地、间接接地和防雷接地。
1. 直接接地：直接接地是指将电气设备或建筑物的金属部分通过导线直接连接到地下导体上，以达到接地的目的。
直接接地的要求包括接地电阻、接地体的材料和尺寸等。
接地电阻是评价接地效果的重要指标，通常要求接地电阻低于指定的限值。
接地体的材料可以选择铜、镀锌钢等导电性能良好的材料，而接地体的尺寸则需要根据设备的负荷和接地电阻的要求来确定。
2. 间接接地：间接接地是指通过中间介质将电气设备或建筑物的金属部分与地下导体相连接。
常见的间接接地方式包括引下线接地和接地网接地。
引下线接地是指将设备或建筑物的金属部分与引下线相连接，然后将引下线连接到地下导体上。
接地网接地是指将设备或建筑物的金属部分与接地网相连接，然后将接地网连接到地下导体上。
间接接地的要求包括接地介质的材料和尺寸、接地线的选择和布置等。
接地介质可以选择导电性能良好的材料，如铜排或镀锌钢带。
接地线的选择和布置要根据设备的特点、环境条件和接地要求来确定。
3. 防雷接地：防雷接地是指在电气系统中建立用于抵御雷电冲击的接地系统。
防雷接地的要求包括接地电阻、接地体的材料和尺寸等。
接地电阻是评价防雷接地效果的重要指标，通常要求接地电阻低于指定的限值。
接地体的材料可以选择铜、镀锌钢等导电性能良好的材料，而接地体的尺寸则需要根据雷电冲击的能量和接地电阻的要求来确定。
电气防雷接地的分类和要求在不同的国家和行业标准中可能存在差异，因此在设计和施工过程中需要参考和遵守相关的标准和规范。
此外，电气防雷接地的有效性还与接地系统的周围环境、土壤特性等因素有关，因此在实际应用中需要综合考虑各种因素，确保接地系统的安全可靠性。
电气防雷接地根据不同的需求和要求可以分为直接接地、间接接地和防雷接地。
防雷接地线的标准要求
防雷接地线的标准要求答案：一、防雷接地标准介绍防雷接地是保证电力系统安全稳定运行的必要措施之一，对于各种物体接地电阻的标准规定，也是国家高压电网中必须遵守的一项规定。
目前，我国对于防雷接地的标准主要是依据《电力行业规划标准》和《电气绝缘和电气调节的通用技术要求与测试方法》制定的规定进行执行。
二、防雷接地合格要求国家规定，各种物体的接地电阻应符合以下要求：1、一般建筑物及其它设施: 电阻值应不大于10Ω。
2、特种行业和场所，如医院、高级酒店、通讯站点、雷达设备、航空、航天和电子设备等: 电阻值应不大于4Ω。
3、重要建筑: 电阻值应不大于1Ω。
4、特殊场所或设备，如特种粉尘场所、化工生产场所、高电压实验室、特种水工程、大型变压器、发电机、水轮机等: 电阻值应不大于0.5Ω。
需要注意的是，以上标准并非一刀切，具体的要求会根据工程本身的特殊情况而有所不同，需要技术人员根据实际情况进行具体的调整。
除了接地电阻外，防雷接地的合格要求还包括接地电流的大小、接地体的材料和连接方式等方面，这些要求也需要严格执行。
三、如何保证防雷接地的合格性为保证防雷接地符合相关标准要求，我们可以采取如下措施：1、进行现场勘察，确定实际情况和需要设计的接地形式；2、设计合理的接地方案，确定不同接地方式的电位差和电流；3、进行专业测量，测试各种物体的接地电阻以及接地电流；4、根据测试结果进行调整和优化，确保接地电阻和电流符合相关标准。
防雷接地是电力设施和建筑物中必不可少的一环，保证防雷接地的合格性可以保障电力系统和其他电气设备的安全运行，提高生产效率和经济效益。
扩展：防雷装置的引下线应满足机械强度、耐腐蚀和热稳定的要求。
（1）引下线一般采用圆钢或扁钢，其尺寸和防腐蚀要求与避雷网、避雷带相同。
用钢绞线作引下线，其截面积不得小于25mm2。
用有色金属导线做引下线时，应采用截面积不小于16mm2的铜导线。
（2）引下线应沿建筑物外墙敷设，并应避免弯曲，经最短途径接地。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
对防雷接地的接地要求是什么防雷接地：
为把雷电流迅速导入大地，以防止雷害为目的的接地叫作防雷接地。
建筑多属于一级负荷，应按一级防雷建筑物的保护措施设计，接闪器采用针带组合接闪器，避雷带采用25×4（mm）镀锌扁钢在屋顶组成≤10×10（m）的网格，该网格与屋面金属构件作电气连接，与大楼柱头钢筋作电气连接，引下线利用柱头中钢筋，圈梁钢筋，楼层钢筋与防雷系统连接，外墙面所有金属构件也应与防雷系统连接，柱头钢筋与接地体连接，组成具有多层屏蔽的笼形防雷体系。
这样不仅可以有效防止雷击损坏楼内设备，而且还能防止外来的电磁干扰。
各类防雷接地装置的工频接地电阻，一般应根据落雷时的反击条件来确定。
防雷装置如与电气设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。
交流工作接地：将电力系统中的某一点，直接或经特殊设备（如阻抗，电阻等）与大地作金属连接，称为工作接地。
工作接地主要指的是变压器中性点或中性线（N线）接地。
N 线必须用铜芯绝缘线。
在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。
必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地，屏蔽接地，防
静电接地等混接；也不能与PE线连接。
在高压系统里，采用中性点接地方式可使接地继电保护准确动作并消除单相电弧接地过电压。
中性点接地可以防止零序电压偏移，保持三相电压基本平衡，这对于低压系统很有意义，可以方便使用单相电源。
安全保护接地：
安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。
即将大楼内的用电设备以及设备附近的一些金属构件，用PE线连接起来，但严禁将PE 线与N线连接。
屏蔽接地与防静电接地：
为了避免所用设备的机能障碍，避免甚至会出现的设备损坏，构成布线系统的设备应当能够防止内部自身传导和外来干扰。
这些干扰的产生或者是因为导线之间的耦合现象，或者是因为电容效应或电感效应。
其主要来源是超高电压，大功率幅射电磁场，自然雷击和静电放电。
这些现象会对设计用来发送或接收很高传输频率的设备产生很大的干扰。
因此对这些设备及其布线必须采取保护措施，免受来自各方面的干扰。
屏蔽及其正确接地是防止电磁干扰的最佳保护方法。
可将设备外壳与PE线连接；导线的屏蔽接地要求屏蔽
管路两端与PE线可靠连接；室内屏蔽也应多点与PE线可靠连接。
防静电干扰也很重要。
在洁净、干燥的房间内，人的走步、移动设备，各自磨擦均会产生大量静电。
例如在相对湿度10～20％的环境中人的走步可以积聚万伏的静电电压、如果没有良好的接地，不仅会产生对电子设备的干扰，甚至会将设备芯片击坏。
将带静电物体或有可能产生静电的物体（非绝缘体）通过导静电体与大地构成电气回路的接地叫防静电接地。
防静电接地要求在洁静干燥环境中，所有设备外壳及室内（包括地坪）设施必须均与PE线多点可靠连接。
建筑的接地装置的接地电阻越小越好，独立的防雷保护接地电阻应≤10Ω；独立的安全保护接地电阻应≤4Ω；独立的交流工作接地电阻应≤4Ω；独立的直流工作接地电阻应≤4Ω；防静电接地电阻一般要求≤100Ω。
宜采用一个总的共同接地装置，即统一接地体。
统一接地体为接地电位基准点，由此分别引出各种功能接地引线利用总等电位和辅助等电位的方式组成一个完整的统一接地系统。
通常情况下，统一接地系统可利用大楼的桩基钢筋，并用40×4（mm）镀锌扁钢将其连成一体，作为自然接地体。
根据规范，该系统与防雷接地系统共用，其接地电阻应≤1Ω。
若达不到要求，必须增加人工接地体或采用化学降阻法，使接地电阻≤1Ω。
在变
配电所内设置总等电位铜排，该铜排一端通过构造柱或底板上的钢筋与统一接地体连接，另一端通过不同的连接端子分别与交流工作接地系统中的中性线连接，与需要做安全保护接地的各设备连接，与防雷系统连接，与需做直流接地的电子设备的绝缘铜芯接地线连接。
单点接地是指保护接地、工作接地、直流接地在设备上相互分开，各自成为独立系统。
可从机柜引出三个相互绝缘的接地端子，再由引线引到总等电位铜排上共同接地。
不允许把三种接地联结在一起，再用引线接到总等电位铜排上。
实际上这是混合接地，这种接法既不安全又会产生干扰，现在的规范是不允许的。
综上所述，防雷与接地是统一的，二者缺一不可。
只有防雷措施而无接地，无法迅速泄流放电，反之，设备将直接遭受强大电流的冲击，无论哪种情况系统都将受到破坏甚至瘫痪。
只要通过合理配置，使之溶为一体，就能有效确保系统的稳定工作，从而发挥出系统防护工作的最佳效果。
