数控加工车间新产品调试流程
《CNC调机流程》课件
根据加工需求，准备合适的工 件材料。
对工件进行必要的清洗和预处 理，去除杂质和油污。
根据加工要求，对工件进行合 理的固定和装夹。
检查工件尺寸和形状是否符合 要求，确保加工精度。
刀具准备
根据加工需求，选择合适的刀具和刀 片。
确保刀具安装正确，紧固螺丝无松动 。
检查刀具是否锋利，有无磨损和破损 。
对刀具进行必要的预处理，如涂润滑 油等。
它涉及将工件放置在加工机床上，通 过编写加工程序，控制机床的切削、 钻孔、攻丝等加工动作，以制造出符 合设计要求的零件。
CNC调机流程的重要性
提高加工精度和效率
CNC调机流程能够精确控制加工过程 ，减少人为误差，提高加工精度和效 率。
降低成本
适应多样化生产需求
CNC调机流程能够快速切换不同加工 程序，适应多样化生产需求，提高生 产灵活性。
工件装夹
根据工件大小和形状，选择合适的夹 具和夹具台。
调整夹具位置，使其与机床坐标系对 应。
将工件放置在夹具上，确保稳定、对 中。
刀具安装与校准
根据加工需求选择合适的刀具。
将刀具安装到刀库或刀架上，确 保紧固。
进行刀具校准，确保刀具长度、 角度等参数正确。
程序输入与校验
将加工程序输入到数控系统中。 校验程序，检查是否存在语法错误、逻辑错误等。
根据需要调整程序参数，如加工速度、深度等。
首件试切削
开启冷却液，调整切削液流量 。
进行首件试切削，观察切削状 态、刀具磨损等情况。
根据试切削结果调整参数，优 化加工过程。
04
CNC调机过程中的注意事 项
安全注意事项
操作员必须经过专业培训，熟 悉机器操作和安全规程。
数控设备的安装调试及验收步骤
数控设备的安装调试及验收步骤数控设备的安装、调试和验收是设备前期管理的重要环节。
当机床运到后，首先要进行安装、调试、并进行试运行，精度验收合格后才能交付使用。
多数数控机床都是分解为部件装箱运输，到位后再进行组装和重新调试。
一、数控设备的安装一般数控设备的安装可按以下步骤进行。
1. 开箱核查数控设备到位后，设备管理部门要及时组织设备管理人员、设备安装人员、以及各采购员等开箱检查，如果是进口设备，还须有进口商务代理海关商检人员等。
检验的主要内容是：1）装箱单；2）校对应有的随机操作、维修说明书、图样资料、合格证等技术文件；3）按合同规定，对照装箱单清点附件、备件、工具的数量、规格及完好状况；4）检查主机、数控柜、操作台等有无明显碰撞损伤、变形、受潮、锈蚀等，并填写“设备开箱验收登记卡”存档。
开箱验收如果发现货物损坏或遗漏，应及时与有关部门或外商联系解决。
尤其是进口设备，应注意索赔期限。
2. 安装前的准备工作认真阅读理解设备安装方面资料，了解生产厂家对机床基础的具体要求和组装要求，做好安装前的准备工作。
3. 部件组装机床组装前要把导轨和各滑动面、接触面的防绣涂料清洗干净，把机床各部件，如数控柜、电气柜、立柱、刀库、机械手等组装成整机。
组装时必须使用原来的定位销、定位块等定位元件，以便保证调整精度。
4. 油管、气管的连接根据机床说明书中的电气接线图和气、液压管路图，将有关电缆和管道按标记一一对号接好。
连接时特别要注意可靠的接触及密封，否则试机时，漏油、漏水，给试机带来麻烦。
油管、气管连接中要特别防止异物从接口中进入管路，造成整个液压、气压系统故障。
电缆和管路连接完毕后，做好各管线的固定，安装防护罩壳，保证整齐的外观。
5. 数控系统的连接1）外部电缆的连接主要指数控装置与MDI/CRT单元、强电控制柜、机床操作面板、进给伺服电动机和主轴电动机动力线、反馈信号线的连接等，这些连接必须符合随机提供的连接手册的规定。
数控车床调试的步骤方法
数控车床调试的步骤方法数控机床是一种技术含量很高的机电仪一体化的机床，开机前已经开机中正确的方法很重要，合理的调试才能保护数控机床的运行正常。
这一步的正确与否在很大程序上决定了这台数控机床能否发挥正常的经济效率以及它本身的使用寿命，这对数控机床的生产厂和用户厂都是事关重大的课题。
下面我简单的来说说一般有哪些步骤。
1、通电前的外观检查2、机床总电压的接通3、CNC电箱通电4、MDI试验首先说说这四点的具体要求。
1、通电前的外观检查机床电器检查打开机床电控箱，检查继电器，接触器，熔断器，伺服电机速度，控制单元插座，主轴电机速度控制单元插座等有无松动，如有松动应恢复正常状态，有锁紧机构的接插件一定要锁紧，有转接盒的机床一定要检查转接盒上的插座，接线有无松动，有锁紧机构的一定要锁紧。
CNC电箱检查打开CNC电箱门，检查各类接口插座，伺服电机反馈线插座，主轴脉冲发生器插座，手摇脉冲发生器插座，CRT插座等，如有松动要重新插好，有锁紧机构的一定要锁紧。
按照说明书检查各个印刷线路板上的短路端子的设置情况，一定要符合机床生产厂设定的状态，确实有误的应重新设置，一般情况下无需重新设置，但用户一定要对短路端子的设置状态做好原始记录。
接线质量检查检查所有的接线端子。
包括强弱电部分在装配时机床生产厂自行接线的端子及各电机电源线的接线端子，每个端子都要用旋具紧固一次，直到用旋具拧不动为止，各电机插座一定要拧紧。
电磁阀检查所有电磁阀都要用手推动数次，以防止长时间不通电造成的动作不良，如发现异常，应作好记录，以备通电后确认修理或更换。
限位开关检查检查所有限位开关动作的灵活及固定性是否牢固，发现动作不良或固定不牢的应立即处理。
按钮及开关检查操作面板上按钮及开关检查，检查操作面板上所有按钮，开关，指示灯的接线，发现有误应立即处理，检查CRT单元上的插座及接线。
地线检查要求有良好的地线，测量机床地线，接地电阻不能大于1Ω。
电源相序检查用相序表检查输入电源的相序，确认输入电源的相序与机床上各处标定的电源相序应绝对一致。
工厂机械设备调试操作规程
工厂机械设备调试操作规程一、引言工厂的机械设备是保障生产工作正常运行的关键。
为了确保机械设备的顺利调试，提高设备的使用效率和产品质量，制定一套科学的调试操作规程是至关重要的。
本文将介绍工厂机械设备调试操作的流程和注意事项，以确保设备调试的有效性和安全性。
以下是对设备调试操作规程的具体描述。
二、设备调试前的准备工作1. 确认设备调试的目的和范围。
在进行设备调试之前，必须明确调试的目的以及涉及的设备范围，以便有针对性地进行操作。
2. 检查设备是否具备调试的基本条件。
包括设备是否安装齐全、电力供应是否稳定、气压、液压系统是否正常等。
3. 确保设备周围环境安全整洁。
清理设备周围的杂物，保持操作区域干净整洁，以确保操作人员的安全。
4. 检查操作人员是否具备足够的技术经验和安全意识。
设备调试的操作必须由经过培训并持有操作证的人员进行，确保其技能和操作水平能够胜任调试工作。
三、设备调试操作的流程1. 设备调试之前，操作人员必须仔细阅读设备的操作手册和相关说明，熟悉设备的结构、特性和操作要点，确保自己对设备的了解达到一定的水平。
2. 检查设备的各个部位是否正常。
包括机械传动部件、电气控制系统、液压系统等各个方面，确保设备没有明显的故障和隐患。
3. 对于新设备的调试，首先进行空载试运行。
检查设备的运转是否正常，传动部件是否平稳，各项指标是否符合要求。
4. 对于旧设备的调试，可以参考设备的运行记录和维护记录，查找有可能出现故障的部位，针对性地进行检查和操作。
5. 在调试过程中，要随时关注设备的运行状态和指标的变化，及时记录并分析各项数据，确保调试结果的准确性。
6. 调试结束后，对设备进行全面检查和测试。
包括设备的负载运行、突发故障处理能力等方面，确保设备在正常工作环境下的稳定运行。
四、设备调试操作的注意事项1. 在设备调试过程中，操作人员必须穿戴符合要求的工作服和防护用具，遵守相关操作规定，确保自身的安全。
2. 对于电气设备的调试，必须先切断电源，确保操作的安全性，并且操作人员要遵循操作规程，防止发生触电等事故。
CNC标准调试步骤
CNC标准调试步骤4
工件坐标系 的设定。
按工件上 的编程原 点进行对 刀，建立 工件坐标 系。
20.12.2010, page 5
Hottinger Baldwin Measurement Suzhou Co., Ltd
Z6部分尺寸修改程序步骤
修改此面尺寸的变量是（#511）第四道工序
20.12.2010, page 18 Hottinger Baldwin Measurement Suzhou Co., Ltd
Z6部分尺寸修改程序步骤
G54.1 P6 修改面 #9 #11 #7 G54.1 P5 修改面 #5 #3 G54.1 P4 修改面 #1
CNC标准调试步骤5
T12
一 致
安装好所要用的刀具，必 须使刀具在刀库上的刀位 号与程序中的刀号严格一 致。 12号刀位的刀具。
20.12.2010, page 6
Hottinger Baldwin Measurement Suzhou Co., Ltd
CNC标准调试步骤6
刀具长 度补偿
刀具半 径补偿 把各刀具 的长度补 偿和刀具 半径补偿 设置好。
若是首件试切必须把坐标系z抬高500进行空运行确保加工过程正确z轴坐标系抬高500确保程序正确核对程序号产品型号

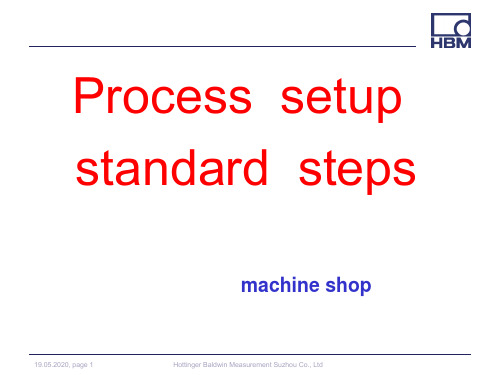

Process setup standard steps
machine shop
20.12.2010, page 1
Hottinger Baldwin Measurement Suzhou Co., Ltd
Z6部分尺寸修改程序步骤
数控机床调试的通常步骤

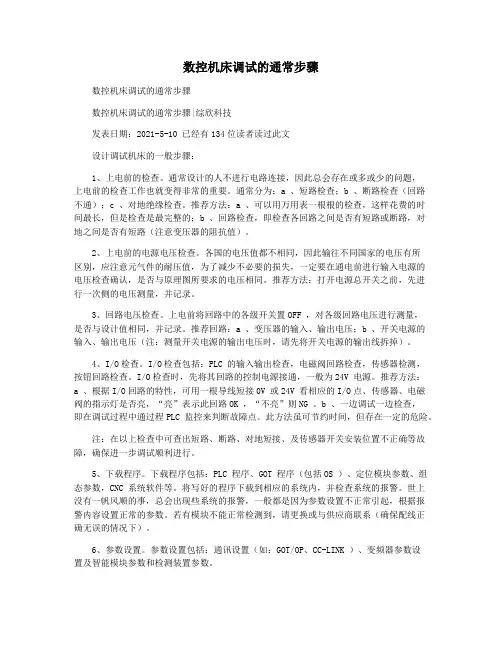

数控机床调试的通常步骤数控机床调试的通常步骤数控机床调试的通常步骤|综欣科技发表日期：2021-5-10 已经有134位读者读过此文设计调试机床的一般步骤：1、上电前的检查。
通常设计的人不进行电路连接，因此总会存在或多或少的问题，上电前的检查工作也就变得非常的重要。
通常分为：a 、短路检查；b 、断路检查（回路不通）；c 、对地绝缘检查。
推荐方法：a 、可以用万用表一根根的检查，这样花费的时间最长，但是检查是最完整的；b 、回路检查，即检查各回路之间是否有短路或断路，对地之间是否有短路（注意变压器的阻抗值）。
2、上电前的电源电压检查。
各国的电压值都不相同，因此输往不同国家的电压有所区别，应注意元气件的耐压值，为了减少不必要的损失，一定要在通电前进行输入电源的电压检查确认，是否与原理图所要求的电压相同。
推荐方法：打开电源总开关之前，先进行一次侧的电压测量，并记录。
3、回路电压检查。
上电前将回路中的各级开关置OFF ，对各级回路电压进行测量，是否与设计值相同，并记录。
推荐回路：a 、变压器的输入、输出电压；b 、开关电源的输入、输出电压（注：测量开关电源的输出电压时，请先将开关电源的输出线拆掉）。
4、I/O检查。
I/O检查包括：PLC 的输入输出检查，电磁阀回路检查，传感器检测，按钮回路检查。
I/O检查时，先将其回路的控制电源接通，一般为24V 电源。
推荐方法：a 、根据I/O回路的特性，可用一根导线短接0V 或24V 看相应的I/O点、传感器、电磁阀的指示灯是否亮，“亮”表示此回路OK ，“不亮”则NG 。
b 、一边调试一边检查，即在调试过程中通过程PLC 监控来判断故障点。
此方法虽可节约时间，但存在一定的危险。
注：在以上检查中可查出短路、断路、对地短接、及传感器开关安装位置不正确等故障，确保进一步调试顺利进行。
5、下载程序。
下载程序包括：PLC 程序、GOT 程序（包括OS ）、定位模块参数、组态参数，CNC 系统软件等。
cnc调机的基本步骤是什么
CNC调机的基本步骤在进行CNC（Computer Numerical Control）调机时，按照一定的步骤进行操作可以确保设备正常运行和产出优质产品。
以下是CNC调机的基本步骤：步骤一：准备工作在开始调机之前，首先需要对设备进行检查和准备工作，包括确认机器电源和气源是否正常供应，检查刀具和工件夹持装置是否安装正确，保证CNC程序已经上传到控制系统中。
步骤二：启动设备将CNC机床的电源打开，并启动控制系统。
根据操作手册的指引，进行设备的初始化设定，包括坐标轴的归零、刀具校准等操作。
步骤三：加载加工程序通过操作控制系统，加载预先准备好的加工程序。
检查程序的正确性，并根据需要进行调整和修正。
步骤四：工件装夹根据加工工艺要求，选择合适的工件夹持方式，并将工件安装到机床上。
确保工件的固定牢固可靠，不会在加工过程中移动或产生变形。
步骤五：刀具安装安装正确的刀具到刀库中，并确保刀具固定紧密。
根据程序设定，选取合适的刀具，并进行刀具长度、半径等参数的设定。
步骤六：设定加工参数根据加工程序要求，设置加工速度、进给速度、切削深度等加工参数。
根据刀具特性和工件材料调整合适的加工参数。
步骤七：开始加工确认以上步骤都已完成，并确保安全措施到位后，启动加工程序。
观察加工过程中的各个参数，确保加工过程正常进行并及时调整。
步骤八：加工完成及检查当加工完成后，停止程序并检查加工件的质量和尺寸。
如发现问题，及时调整设备或程序并重新加工。
结束语CNC调机是一项精密的工作，需要按照严格的步骤进行操作。
只有确保每个环节都正确无误，才能保证设备正常运行和生产高质量的产品。
希望以上基本调机步骤能够帮助您更好地进行CNC设备的调试工作。
数控机床调试标准流程
数控机床调试标准流程一、上点前的检查。
1.机床部件的检查有无破损（主要有系统、驱动器、电机、变压器、低压元件、电缆线）2.短路检查。
3.断路检查。
（回路不通）4.对地绝缘检查。
5.回路检查，检查各回路之间是否有短路，对地之间是否有短路。
6.系统与驱动器、电机型号配置是否正确。
7.悬挂调试标牌。
二、上电前的电源电压检查。
1.检查元器件的耐压值，是否与原理图所要求的电压相同。
2.打开电源总开之前，先进行一次用户厂地电压值测量。
三、回路电压检查1.上电前将回路中的各级开关处于断开状态，对各级回路电压进行测量，是否与图纸设计值相同。
2.变压器的输入、输出电压。
3.开关电源的输入、输出。
测开关电源前，将开关电源的输出线拆掉。
四、I/O检查1.PLC的输入输出检查。
2.电磁阀回路检查，传感器检测，按钮回路。
五、系统上电1.拍下急停开关。
2.观察一段时间，确认无误再进行下一步操作。
六、参数设置主要参数：编码器参数、螺距参数、变频器参数、PLC参数、刀架参数、驱动器电机参数、传动比参数、主轴参数。
七、轴运动前检查1.行程开关位置检查2.大小托板位置检查3.刀架位置检查4.工作台有无杂物八、轴启动1.各轴运行方向是否符合机床实际要求2.主轴旋转方向3.刀架旋转方向4.冷却电机方向九、系统手动动作调试确定十、系统单步动作和空运行动作调试确认十一、系统自动动作调试确认十三、连续运行十四、报警与安全检查确认十五、做好记录1.参数记录、PLC记录2.机床型号、系统型号、驱动器型号、电机型号、主轴变频器型号3.系统版本、PLC版本记录4.服务记录5.用户反映记录。
数控机床的程序调试与参数优化指南
数控机床的程序调试与参数优化指南随着技术的不断进步和发展，数控机床在工业生产中已经发挥了重要的作用。
为了确保数控机床的高效运行和准确加工，程序调试和参数优化是至关重要的环节。
本文将为您介绍数控机床程序调试和参数优化的指南，以帮助您有效地进行操作。
首先，让我们来了解一下数控机床的程序调试。
程序调试是指对数控机床的加工程序进行验证、修改和优化，以确保机床按照预期加工零件。
程序调试的关键是验证和修改加工轨迹、刀具路径以及切削参数等内容。
以下是程序调试的步骤和技巧：第一步是加载加工程序并进行模拟。
在加载加工程序之前，需要确保程序的正确性和完整性。
建议使用专业的加工模拟软件进行验证，以确保加工路径和工件三维模型的吻合。
在模拟过程中，需要仔细观察加工路径是否存在干涉以及切削深度是否符合要求。
第二步是进行样件加工测试。
为了验证加工程序的准确性，建议先选择一些简单的样件进行加工测试。
这些样件可以包含直线、圆弧、孔等常见的加工路径。
在加工过程中，需要仔细观察加工路径的平滑度以及加工质量的精度。
如果存在问题，可以进行程序的调整和修改，直到样件加工完成符合要求为止。
第三步是进行刀具补偿和补偿补偿。
在数控机床的加工过程中，由于刀具磨损和误差等因素的存在，可能会导致工件加工尺寸偏差。
因此，刀具补偿和补偿补偿是非常重要的步骤。
通过合理调整补偿参数，可以有效消除尺寸偏差，提高加工精度。
接下来，我们将介绍数控机床的参数优化。
参数优化是指对数控机床的各项参数进行调整、优化，以使机床运行更加稳定和高效。
以下是参数优化的要点和方法：首先，了解数控机床的各项参数。
数控机床的参数包括速度、进给、加速度、快速移动、减速等。
了解和熟悉这些参数对于进行优化是非常重要的。
需要注意的是，不同的加工任务可能需要不同的参数设置，因此需要进行细致的调整。
其次，根据实际情况进行参数调整和优化。
在进行参数优化时，需要根据具体的加工任务和工件特性进行调整。
例如，在高速加工任务中，可以适当增加进给速度和加速度参数，以提高加工效率。
cnc调机的基本步骤
CNC调机的基本步骤
在数控机床加工过程中，进行调机是非常重要的一步，只有正确的调机操作才
能保证工件加工质量和生产效率。
下面我们来介绍CNC数控机床调机的基本步骤。
步骤一：准备工作
在进行调机之前，首先要进行准备工作。
包括检查设备的状态、准备相关的刀具、工件和夹具等。
确保设备和材料齐全，消除潜在的安全隐患。
步骤二：设定加工程序
通过数控系统设定好相关的加工程序。
包括选择合适的刀具、设置加工速度、
进给速度、切削深度等参数，确保程序设定正确无误。
步骤三：机床调试
在设定好加工程序后，进行机床的调试。
包括刀具装夹、坐标系设定、各轴定位、回零操作等。
通过调试确保机床运行正常，各轴动作准确。
步骤四：手动运行
在调试完成后，可以通过手动方式对机床进行运行测试。
运行过程中观察机床
各部位是否正常运转，有无异常声音或震动。
确保没有问题后可以进入下一步。
步骤五：自动运行
最后一步是进行自动运行测试。
将加工程序调至自动运行模式，观察加工过程
中是否正常，产出的零件质量是否符合要求。
根据测试结果适时调整参数，直至满足要求。
通过以上基本步骤，我们可以进行CNC数控机床的调机工作，确保后续加工
过程的顺利进行。
调机是数控加工工艺中不可或缺的一环，只有正确的调机操作才能保证加工质量和效率。
希望以上内容对您有所帮助！。
