测电笔的工作原理及其使用说明(good)
测电笔的工作原理及其使用说明一、介绍测电笔也称验电笔，俗称电笔，它是用来检测导线、电器和电气设备的金属外壳是否带电的一种电工工具。
其测量范围在60V~220V之间。
根据外型可以分为钢笔式、螺丝刀式两种。
二、结构（1）笔尖金属体（2）氖泡（3）高压电阻（4）弹簧（5）笔尾金属体三、原理（1）欧姆定律：II=UU RR（2）串联电阻的总电阻关系式：RR=RR1+RR2具体说明如下：A.当测电笔去检测某一导体是火线还是零线时，通过测电笔的电流（也就是通过人体的电流）II=加在人体和测电笔两端的总电压UU测电笔和人体两端的总电阻RRB.测火线时，照明电路，火线和地（电源中性点已接地，亦即零线已接地，此处的地代表的是理论上的Ground，而不是“地面”）之间电压设为VV�⃗（有效值约为220VV），“人体接地点-土壤等介质-接地线-电源中性点”综合后的阻抗分压设为UU�⃗GG，则UU�⃗=VV�⃗−UU�⃗GG，正常情况下UU�⃗GG较小，所以能够产生足够大的UU�⃗，从而产生足够大的II⃗来点亮测电笔。
测电笔内部电阻通常有几兆欧左右，通过测电笔的电流（也就是通过人体的电流）很小，通常不到1mmmm，这样小的电流通过人体时，对人没有伤害，而这样小的电流通过测试笔的氖泡时，氖泡会发光。
C.测零线时，UU�⃗≈0，II⃗≈0，也就是没有足够大的电流来点亮氖泡，这样我就可以根据氖泡是否发光来判断是火线还是零线。
四、使用方法使用试电笔时，以中指和拇指持待测电笔笔身，食指解除笔尾金属体或笔挂。
当带电体与接地之间电位差大于60V时，氖泡产生辉光，证明有电。
五、注意事项1.使用测电笔之前应先检查测电笔内是否有安全电阻，然后检查测电笔是否损坏，有否受潮或进水现象。
检查合格后方可使用。
2.在使用测电笔测量电气设备是否带电之前，要先将试电笔在有电源的部位检查一下氖管能否正常发光，如能正常发光，方可使用。
3.在明亮的光线下使用测电笔测量带电体时，应注意避光，以免因光线太强而不易观察氖管是否发光，造成误判。
电笔的工作原理和使用方法
电笔的工作原理和使用方法电笔是一种便携式的书写工具，它的工作原理和使用方法非常简单。
本文将为大家介绍电笔的工作原理和使用方法。
一、电笔的工作原理电笔的工作原理主要是通过电子技术来实现的。
电笔内部通常由一根导电笔杆、电路板和电池组成。
当我们使用电笔书写时，电路板会感应到电笔与纸张之间的接触并发出信号。
然后电路板会将这个信号传输给电池，电池通过导线将电流传输到笔杆的笔头。
笔头与纸张接触时，电流会通过笔头和纸张之间的接触面形成一个闭合电路。
这样，电流就会从电池流向纸张，形成一个微弱的电场。
二、电笔的使用方法1. 打开电笔开关：电笔通常在笔杆上面有一个开关，我们首先要将开关打开，以便让电路板开始工作。
2. 握住电笔：将电笔握在手中，与普通笔类似。
电笔的握持方式与个人习惯有关，通常是用拇指和食指夹持笔杆，中指放在笔杆上方，以保持笔杆的稳定。
3. 轻按纸张：将电笔的笔头轻轻按在纸张上，不用用力按下去，只需与纸张接触即可。
当电笔与纸张接触时，电路板会感应到信号并发出电流。
4. 书写：在纸张上轻轻移动电笔，开始书写。
由于电流通过笔头和纸张之间的接触面形成一个微弱的电场，所以在纸张上移动电笔时，电场也会随之移动，从而实现书写。
5. 关闭电笔开关：当我们不再需要使用电笔时，记得将电笔的开关关闭，以节省电池的使用。
三、电笔的使用注意事项1. 保持笔杆稳定：在使用电笔时，要尽量保持笔杆的稳定，以免影响书写质量。
可以用中指放在笔杆上方来增加稳定性。
2. 选择合适的纸张：电笔适用于大部分纸张，但某些特殊材质的纸张可能无法感应到电笔的信号。
因此，在选择纸张时，最好选择一些常见的书写纸张。
3. 避免过度按压：使用电笔时，不要过度按压纸张，否则可能会损坏笔头或导致书写效果不佳。
4. 注意电池寿命：电笔通常使用纽扣电池作为电源，因此在使用电笔时，要注意电池寿命。
如果发现书写效果变差或电笔无法正常工作，可能是电池电量不足，需要更换电池。
电笔的工作原理
电笔的工作原理电笔是一种常见的文具，它通过电流来实现书写功能。
本文将详细介绍电笔的工作原理，包括电路结构、电源供应、书写机制等方面。
一、电路结构电笔的电路结构通常包括电源、开关、电路板和书写机构。
电源提供电流，开关控制电流的通断，电路板连接电源、开关和书写机构，将电流传送到书写机构。
二、电源供应电笔通常使用电池作为电源供应。
电池的正极和负极连接到电路板上，通过开关控制电流的通断。
电池的电压大小直接影响电笔的书写效果和使用寿命。
三、书写机制电笔的书写机制主要分为两种类型：电磁感应和电容感应。
1. 电磁感应电磁感应型电笔利用电磁感应原理实现书写。
电路板上的线圈产生一个交变电磁场，当电笔的笔尖接触到纸面时，纸面上的感应板会受到电磁场的影响，产生感应电流。
感应电流经过电路板传送到书写机构，机构内部的电磁铁根据电流的大小和方向来控制笔尖的运动，从而实现书写。
2. 电容感应电容感应型电笔利用电容感应原理实现书写。
电路板上的感应电极和感应板形成一个电容器，当电笔的笔尖接触到纸面时，纸面上的电容板会与感应电极形成一个电容。
当电容发生变化时，电路板会检测到电容的变化，并将其转化为电信号。
电信号经过电路板传送到书写机构，机构内部的电磁铁根据信号的大小和方向来控制笔尖的运动，实现书写。
四、书写效果和维护电笔的书写效果受多个因素影响，包括电池电压、书写速度、纸张质量等。
为了保持良好的书写效果，建议定期更换电池，并使用适合的纸张。
此外，电笔在使用过程中也需要进行维护。
保持笔尖的清洁，避免污垢堆积影响书写效果。
如果电笔出现书写不流畅或无法书写的情况，可以检查电池电量、笔尖和电路板是否有故障，并及时进行维修或更换。
总结：电笔是一种通过电流实现书写功能的文具。
它的工作原理涉及电路结构、电源供应和书写机制。
电磁感应和电容感应是两种常见的书写机制。
电笔的书写效果受多种因素影响，维护保养也是保持其良好工作状态的关键。
通过了解电笔的工作原理，我们可以更好地理解和使用这个常见的文具。
测电笔工作原理和使用方法
测电笔工作原理和使用方法电气工程中，测电笔是一种常用的便携式电器工具，用于测试电路中是否通电或电压的大小。
本文将介绍测电笔的工作原理和使用方法，帮助读者更好地了解和使用这一工具。
工作原理测电笔的工作原理基于电流通过导电体时产生的电场。
测电笔的主要部件包括笔尖、手柄和指示灯。
当测电笔的笔尖接触到电路中的导电体时，电压会使得电路中的电流流过测电笔，进而激活测电笔内部的电路，使指示灯发光或发出声音，从而表明电路中存在电压，或者导电性良好。
使用方法1.准备工作：在使用测电笔之前，确保测电笔处于正常工作状态，电池电量充足，并检查测电笔的工作范围能否满足需求。
2.测量电路是否通电：将测电笔的笔尖接触到待测电路中的导电体，如果电路通电，测电笔的指示灯会亮起或发出声音。
反之，如果电路未通电，则指示灯不亮。
3.测量电压大小：在需要测量电压大小的情况下，连接测电笔至待测电路中，测电笔会显示电路中的电压大小，用户可以根据需要进行相应的操作。
4.注意事项：在使用测电笔时，务必注意安全，避免触电。
除了正常情况下的使用，不要将测电笔用于高压电路的测试，以免造成危险。
5.存放维护：使用完测电笔后，记得关闭电源开关，存放在干燥通风的地方。
定期检查测电笔的电池电量，及时更换电池。
结语通过本文的介绍，我们了解了测电笔的工作原理和使用方法。
测电笔作为电器工具中的重要辅助工具，为电路测试提供了便利和安全性保障。
在使用测电笔时，一定要注意安全，正确操作，才能更好地发挥其功能和作用。
希望本文能帮助读者更好地理解和使用测电笔。

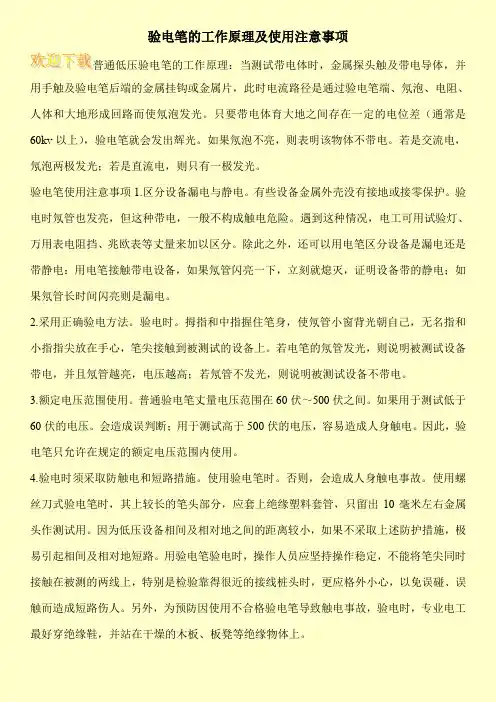

验电笔的工作原理及使用注意事项
