汽车驾驶模拟器及其关键技术研究现状

汽车驾驶模拟器及其关键技术研究现状
前沿Байду номын сангаас论与策略
区域治理
汽车驾驶模拟器及其关键技术研究现状
胡海涛
商丘市引黄灌区管理处,河南 商丘476000
摘要:随着汽车驾驶培训市场的开放,新大纲的实施,原有的汽车驾驶员培训模式和手段已经不适应新的汽车驾驶培训教学要求。将 驾驶模拟器应用于驾驶操作技能培训。鉴于此,文章重点就汽车驾驶模拟器应用情况及关键技术进行研究分析,以供参考和借鉴。
可用在高端的SGI工作站上,也能用在普 通的PC机上,移植性较好;Vega将易用 的工具和高级仿真功能结合起来,可简单 迅速地创建、编辑、运行复杂的仿真应用。 开发效率较高;Creator具有完整的交互式 实时三维建模系统,可用来对城市仿真和 计算可视化等复杂场景的视景数据库进行 产生、编辑和查看。通过API接口,不同 建模工具的3D模型可以相互编译连接。
层次划分、内存管理技术等来达到实时性 要求。随着计算机硬件的发展,显卡技术 和计算能力得到很大提高,立体视觉在驾 驶模拟器上的应用会逐渐增多。
2汽车动力学模型 2.1发动机模型 发动机的外特性曲线是研究发动机动 力性的主要依据,为了描述发动机的输出 特性,最常用的方法是根据发动机的实验 数据,采用多项式拟合发动机的稳态转矩 与转速之间的关系曲线。 2-2传动系和离合器模型 汽车的传动系负责将发动机的扭矩传 递到驱动轮胎,中间要经过离合器、变速 器、传动轴及主减速器。在模型中。一般 将传动轴、驱动轴简化为刚性物体,只是 刚性传递扭矩。离合器是传动系统的一个 关键环节,主要起结合和切断动力的作用。 离合器的扭矩传递特性是指离合器通过摩 擦扭矩与离合器踏板行程之间的关系及对 发动机转速的影响。离合器工作过程分为 完全结合、完全分离和滑摩三种状态。根 据离合器动态结合的特点。可得出离合器 不同阶段的传递函数。 2.3制动系模型 制动系模型用于确立从踏下制动踏板 到所能产生的制动器制动力之问的数学关 系。汽车动力学仿真中的制动系模型,一 般通过试验数据,拟合出制动器制动力与 制动器踏板位移之间的关系。 三、结束语 综上所述。汽车驾驶模拟器作为交通 安全系统的重要组成部分。能够提高驾驶 员的安全意识,降低事故发生率。正日益 受到国内外交通安全领域的广泛关注。 参考文献: 11l崔文锋智能汽车综合纵向控制的 统一驾驶员模型研究【D】.吉林大学,2017.

基于Unity3D的驾驶仿真系统研究与实现

基于Unity3D的驾驶仿真系统研究与实现

基于Unity3D的驾驶仿真系统研究与实现基于Unity3D的驾驶仿真系统研究与实现摘要:随着计算机技术的飞速发展,虚拟仿真技术正渗透到多个领域中。

在汽车驾驶培训中,虚拟驾驶仿真系统成为一种有效的教学工具。

本文基于Unity3D游戏引擎,研究并实现了一套优秀的驾驶仿真系统。

关键词:驾驶仿真;Unity3D;虚拟现实;游戏引擎1. 引言驾驶是一项危险而复杂的技能,且需要长时间的训练和多次的实践才能掌握。

然而,传统的学车方式仅通过在实际交通中操作汽车的方式进行,存在训练成本高、安全风险大的问题。

为了提高驾驶学习的效率和安全性,驾驶仿真技术应运而生。

2. 驾驶仿真系统的设计与实现2.1 虚拟现实技术和游戏引擎虚拟现实技术具有良好的沉浸感和交互性,能够为用户提供逼真的驾驶感受。

Unity3D是目前应用最广泛的游戏引擎之一,支持多平台开发和强大的图形渲染能力,是理想的开发工具。

2.2 系统结构设计本系统采用客户端-服务器架构。

客户端通过监视器、方向盘等设备模拟真实驾驶环境,向服务器发送用户操作数据。

服务器接收并处理用户操作数据,并将场景数据以图像和声音的形式传回给客户端,实现交互效果。

2.3 车辆模型与控制通过Unity3D的物理引擎,实现了逼真的车辆模型与控制。

首先根据真实车辆的参数建立虚拟车辆模型,包括质量、惯性矩阵、车轮数据等。

然后通过数学建模和物理计算,实现车辆的运动物理学和操控响应。

2.4 道路与场景建模本系统实现了多种类型的道路与场景建模。

通过Unity3D的场景编辑器,可以快速创建出不同风格和难度的道路和环境。

同时,为了增加真实感,系统还考虑了天气变化、光照效果和音效等。

2.5 用户界面与交互设计用户界面设计符合人机工程学的原则,简洁直观。

通过方向盘、油门、刹车等实体硬件设备,使用户可以身临其境地感受驾驶操作。

同时,系统还提供了交通标志、指示牌等辅助功能,帮助用户熟悉交通规则。

3. 系统实验与结果分析通过对真实驾驶场景的仿真,本系统的性能和可行性得到了验证。

《2024年电动汽车建模与仿真的研究》范文

《2024年电动汽车建模与仿真的研究》范文

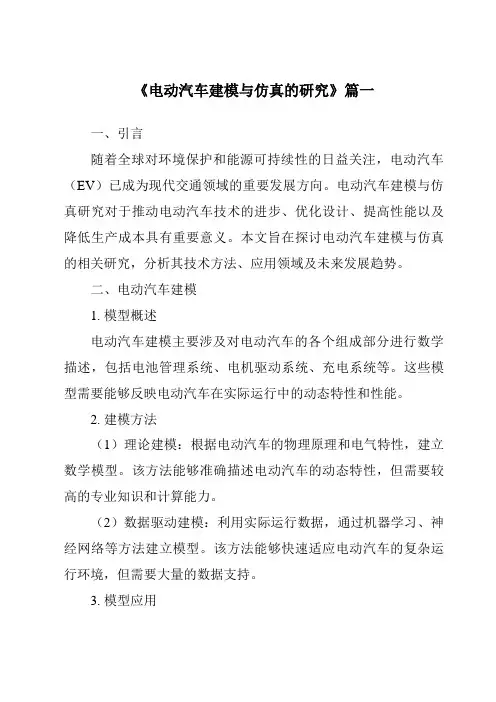

《电动汽车建模与仿真的研究》篇一一、引言随着全球对环境保护和能源可持续性的日益关注,电动汽车(EV)已成为现代交通领域的重要发展方向。

电动汽车建模与仿真研究对于推动电动汽车技术的进步、优化设计、提高性能以及降低生产成本具有重要意义。

本文旨在探讨电动汽车建模与仿真的相关研究,分析其技术方法、应用领域及未来发展趋势。

二、电动汽车建模1. 模型概述电动汽车建模主要涉及对电动汽车的各个组成部分进行数学描述,包括电池管理系统、电机驱动系统、充电系统等。

这些模型需要能够反映电动汽车在实际运行中的动态特性和性能。

2. 建模方法(1)理论建模:根据电动汽车的物理原理和电气特性,建立数学模型。

该方法能够准确描述电动汽车的动态特性,但需要较高的专业知识和计算能力。

(2)数据驱动建模:利用实际运行数据,通过机器学习、神经网络等方法建立模型。

该方法能够快速适应电动汽车的复杂运行环境,但需要大量的数据支持。

3. 模型应用电动汽车模型可应用于性能分析、优化设计、故障诊断等方面。

通过对模型的仿真分析,可以了解电动汽车的能耗、排放等性能指标,为优化设计提供依据。

此外,模型还可以用于故障诊断,通过对实际运行数据的分析,发现潜在的故障隐患。

三、电动汽车仿真1. 仿真技术概述电动汽车仿真技术是一种基于计算机技术的模拟技术,通过建立虚拟的电动汽车运行环境,对电动汽车的各项性能进行测试和分析。

仿真技术能够快速、准确地评估电动汽车的性能,为优化设计和生产提供有力支持。

2. 仿真方法(1)物理仿真:通过建立物理模型,模拟电动汽车在实际运行中的动态特性。

该方法能够准确反映电动汽车的物理特性,但需要较高的建模成本和计算资源。

(2)软件仿真:利用计算机软件对电动汽车进行仿真分析。

该方法具有成本低、效率高、可重复性好等优点,已成为电动汽车仿真研究的主要方法。

3. 仿真应用电动汽车仿真可应用于性能评估、优化设计、驾驶辅助等方面。

通过对仿真结果的分析,可以了解电动汽车的能耗、排放等性能指标,为优化设计提供依据。

模拟驾驶系统中动力学模型的研究与仿真

模拟驾驶系统中动力学模型的研究与仿真
d ii i u a o e h o o y r v ng sm l t r t c n l g
H U ANG Xu,GONG u Ga g Xi — n
( c o l fCo p t rS in e a d Te h o o y S h o m u e ce c n c n lg ,S a d n nv r i fTe h o o y,Z b 5 0 9 o h n o g U i e st o c n l g y i o 2 5 4 ,Ch n ) ia
维普资讯
第 2 2卷 第 2 期 20 08年 3月
山 东 理 工 大 学 学 报 ( 然 科 学 版) 自
J u n l f a d n iest fTe h oo y Nau a S in eEdt n o r a n o g Unv riyo c n lg ( t r l ce c ii ) o Sh o
车训练 的部 分科 目, 利于驾 驶培训 正规 化 、 学 有 科
化 和 规范 化 , 少 交通 事 故 的发 生率 , 有 节 能 、 减 具
to in
汽车模 拟驾驶 系统 可取 代驾驶 培训 中学 员实
逼 真 的仿真 模 型. 拟 驾 驶 系统 中要 求 仿 真 的 内 模 容 很 多 , 建立并 实 现 汽 车模 拟 驾 驶 的汽 车动 力 而 学 模 型是研 制 汽车 模 拟 驾 驶 系统 的前 提叫. 做 要 好 汽 车 动 力 学 仿 真 ,建 立 正 确 的动 力 学 模 型 是 关 键 . 者 在汽 车模 拟 驾 驶 系 统 研 究 过 程 中 , 笔 基
c m p e n her s ls o e t r e c o h s o pu e s The l m o i g ofdrv o ut r a d t e u t ft s s we e f d ba k t o tc m tr . nal vn i—

汽车车辆动力学的建模与仿真

汽车车辆动力学的建模与仿真

汽车车辆动力学的建模与仿真汽车车辆动力学是指研究汽车在行驶过程中受到的各种力的作用及其对车辆运动的影响的学科。

在现代汽车工业中,为了更好地设计汽车、提高汽车性能和安全性,建模与仿真技术成为了不可或缺的工具。

本文将重点讨论汽车车辆动力学的建模与仿真,以及其在汽车工程领域的应用。

汽车车辆动力学建模是指通过数学、物理等方法描述汽车在运动中受到的各种力和力矩的作用,将汽车系统简化为一系列数学模型。

这些模型可以用来研究汽车在不同路况、驾驶方式下的运动特性,如加速度、速度、转向和悬挂系统的响应等。

建模通常包括车辆动力学、车辆悬挂、车辆转向、车辆稳定性等方面的内容。

通过建模,工程师可以更好地了解汽车在不同情况下的运动规律,为汽车设计和优化提供依据。

在建模的基础上,仿真技术则是将建立的数学模型转化为计算机模型,并进行仿真计算。

通过仿真,工程师可以模拟汽车在不同条件下的运动状态,如加速、制动、转向等,评估汽车性能、安全性和稳定性。

仿真技术还可以用来研究汽车系统的优化设计,提高汽车的性能和安全性。

通过不断调整模型参数和条件,工程师可以找到最佳的解决方案,为汽车设计和制造提供参考。

汽车车辆动力学的建模与仿真在汽车工程领域有着广泛的应用。

首先,它可以帮助工程师更好地了解汽车在不同工况下的运动特性,评估汽车的性能和安全性。

其次,建模与仿真可以帮助设计师优化汽车结构和系统,提高汽车的动力性、操控性和燃油效率。

最后,建模与仿真还可以用来研究汽车的碰撞安全、行驶稳定性、轮胎抓地力等关键问题,为汽车的主动安全和 passagive安全提供支持。

总的来说,汽车车辆动力学的建模与仿真是汽车工程领域的重要技术手段,可以帮助工程师更好地理解汽车的运动规律,优化汽车的设计和性能。

随着计算机技术的不断发展,建模与仿真技术将在未来得到更广泛的应用,为汽车工程师提供更强大的工具来设计、研发和测试新型汽车。

整车NVH仿真模拟技术研究

整车NVH仿真模拟技术研究

整车NVH仿真模拟技术研究一、概述整车NVH仿真模拟技术是现代汽车工业中的重要技术之一,主要应用于汽车产品及零部件的设计和开发过程中对NVH噪声、振动与传动性能进行预测与评估,以达到提高汽车产品品质、降低开发成本和提升市场竞争力的目的。

本文将从整车NVH仿真模拟技术原理、应用、发展现状及趋势等方面进行介绍和分析。

二、整车NVH仿真模拟技术原理整车NVH仿真模拟技术主要是运用有限元、边界元、传递矩阵等多种方法,对汽车车身、发动机、底盘及其它空气和机械噪声源进行建模和仿真计算,并结合试验验证和优化,对整车NVH性能进行分析和评估。

1.有限元方法(FEA)有限元方法是将一个复杂的大系统分解成若干个较小的、简单的子系统,并且进行离散化,计算每个子系统的特性参数。

然后,通过组合论把每个子系统重新组成一个大系统,并分析其总体特性,从而解决全局问题的一种数值计算方法。

在整车NVH仿真模拟中,有限元方法主要用于车身和底盘的NVH分析和评估。

2.边界元方法(BEA)边界元方法通常将待求解的问题的边界与周围环境联系起来,将问题转化为一些与边界相关的算法。

实际上深入发掘了边界的信息,用边界而非内部的信息表示问题,从而使计算得到简化。

在整车NVH仿真模拟中,主要应用于板件和空气噪声的分析和评估。

3.传递矩阵方法(TMM)传递矩阵方法是以系统的输入、输出特性和传递函数为基础,分析系统内外噪声发生、传输和反射的技术方法。

它能有针对性地对汽车的空气、机械、液体等噪声进行分析和评估,可以了解噪声对车辆各个部位的影响和损伤,为NVH优化提供科学依据。

三、整车NVH仿真模拟技术应用整车NVH仿真模拟技术在汽车行业中应用广泛,主要集中在以下方面:1.车身和底盘NVH分析评估车身和底盘是汽车的基本构成部分,而其NVH性能是影响乘坐舒适性的最重要因素之一。

通过整车NVH仿真模拟技术,汽车设计师可以更加直观地了解不同材质、结构、加工工艺等因素对NVH性能的影响,从而对设计方案进行优化,提高整车NVH性能。

汽车驾驶模拟器的研究方法及步骤

汽车驾驶模拟器的研究方法及步骤

汽车驾驶模拟器的研究方法及步骤一、虚拟现实建模方法1、几何建模2、运动建模(1)物体位置物体位置包括物体的移动、旋转和缩放。

在视景仿真中,不仅需要一个全局性的绝对坐标,每个三维对象都需要建立一个相对坐标。

对每个对象都给予一个坐标系统,称之为对象坐标系统,这个坐标系统原点的位置随物体的移动而改变。

在虚拟驾驶系统中就是通过控制一个汽车局部坐标系的运动和变化来模拟汽车的运动过程。

(2)碰撞检测在视景仿真系统中,经常需要检查对象A是否与对象B碰撞。

碰撞检测需要计算两个物体的相对位置。

许多视景仿真系统在实时计算中都是采用OBB包围盒检测法,运用这种方法可以节省时间,但降低了精确性。

3、物理建模虚拟对象物理建模包括定义对象的质量、重量、惯性、表面纹理、光滑或粗糙、硬度、形状改变模式(橡皮带或塑料)等,这些特性与几何建模和行为规则结合起来,形成了更真实的虚拟物理模型。

4、行为建模在虚拟驾驶系统中,行为建模主要包括两个方面,一方面是对驾驶员所操纵的汽车的行为进行约束,建立汽车操纵模型,使其符合汽车自身的运动和驾驶人员的操作步骤;另一方面是对场景中非受控物体的行为进行建模,使其的运动符合自然规律,比如场景中自动运行的汽车、路旁的行人等。

5、模型分割二、虚拟驾驶系统各模块功能分析和开发方案确定1、汽车虚拟驾驶系统的构成汽车虚拟驾驶系统主要由虚拟驾驶操作输入系统、汽车动力学模型、运动仿真模型、实时操纵模型、场景管理管理平台、视景和声音渲染输出以及汽车数据模型库、场景模型库和声音模型库等组成。

其中汽车动力学模型、运动仿真模型、实时操纵模型和虚拟驾驶场景管理平台是汽车虚拟驾驶系统的核心子系统。

系统的工作过程如下:在系统初始化时,根据用户的需求从汽车数据模型库中将用于仿真的车辆数据模型调入到动力学模型中,同时选择运行的三维场景,通过模型解析模块把它从场景数据库中调入场景管理平台;在仿真过程中,驾驶人员通过虚拟驾驶操作输入系统进行模拟驾驶操作,人机交互接口将油门、制动、换档和转向等动力学操作信息以及发动机启动、喇叭鸣笛等按钮操作状态送入汽车动力学模型和实时操纵模型中;经过仿真计算后,汽车运动仿真数据被送入运动摄像机模块中控制场景内摄像机的运动,同时汽车的行驶姿态还受到地面因素的影响;然后,场景管理控制模块根据此时摄像机的运动状态,通过视景渲染模块将三维场景在投影屏幕上实时反映出来,模拟视景变化,形成行车体感,并且通过虚拟仪表输出此时的汽车运行参数。

汽车车辆动力学建模与仿真研究

汽车车辆动力学建模与仿真研究

汽车车辆动力学建模与仿真研究汽车车辆动力学是汽车工程的重要学科之一,其研究内容包括车辆运动、悬挂、转向、制动、驱动等方面。

为了更好地理解汽车动力学,进行科学的研究与优化,需要对汽车车辆动力学进行建模与仿真。

一、汽车车辆动力学建模汽车车辆动力学建模是指将汽车运动过程中的各个因素用数学模型表示出来,以便在计算机上进行仿真和分析。

1. 车辆模型车辆模型是汽车车辆动力学建模的基础,主要分为自由度模型和多体模型两种。

自由度模型通常包括垂直运动、横向运动和纵向运动三个自由度,其建模基于牛顿第二定律,包括了车辆的悬挂系统、车轮力、刹车等因素。

多体模型是指以整个车辆为一个多体系统进行建模,除了考虑车辆受力、受扭等因素外,还需要考虑车辆的刚度、弹性等因素。

2. 动力系统模型动力系统模型指的是发动机、变速器、传动系等部分的建模,主要用于模拟车辆行驶过程中的速度、加速度和所需的扭矩等参数。

这些参数可以帮助分析车辆的加速和制动性能,以及制定优化策略。

3. 环境模型环境模型包括路面状态、气象条件等因素,通过对这些因素的建模,可以更好地帮助预测车辆的行驶状态和性能。

例如,模拟不同路面条件下车辆的制动距离、转向响应和行驶稳定性等。

二、汽车车辆动力学仿真汽车车辆动力学仿真是通过计算机程序对汽车运动过程进行模拟,以评估汽车的性能、预测其行为并进行优化设计。

1. 动力学仿真动力学仿真主要用于分析车辆加速、制动和转向等性能。

通过仿真可以模拟不同车速下车辆的加速和制动距离、不同路面条件下车辆的制动力和转向响应等因素,从而得出优化设计的方案。

2. 悬挂系统仿真悬挂系统的仿真主要用于分析车辆在不同路面条件下的行驶稳定性和舒适性。

通过对悬挂系统进行仿真,可以预测不同路面下车辆的摇摆情况、平顺性能以及行驶性能等参数,为改进车辆悬挂系统提供设计方案。

3. 转向仿真转向仿真主要用于分析车辆在快速转向和超车等情况下的转向响应和稳定性。

通过对车辆转向系统的建模和仿真,可以分析车辆的稳定性、刹车距离和抓地力等因素,为设计更有效的转向系统提供方案。
