气相色谱仪用途和案例分析
气相色谱检测器和应用
THANKS
感谢观看
微型化与便携式
研发小型化、便携式的气相色谱检测 器，满足现场快速检测的需求。
降低成本与普及应用
通过技术创新和规模化生产，降低仪 器成本，促进气相色谱检测器的普及 和应用。
应对复杂样品挑战
提高对复杂样品中多组分、低浓度成 分的检测能力，满足日益复杂的分析 需求。
05
实际应用案例分析
案例一：气相色谱检测器在环境监测中的应用
及时更新工作站软件，并定期备份数据，以 防数据丢失。
04
气相色谱检测器的发展趋势与展望
技术创新与进步
高效分离技术
通过改进色谱柱填料和优 化色谱条件，提高分离效 率和分辨率，缩短分析时 间。
检测器性能提升
开发高灵敏度、低噪音、 宽线性范围的检测器，提 高检测下限和准确度。
联用技术
将气相色谱与其他分析技 术（如质谱、红外光谱等） 联用，实现多组分同时定 性和定量分析。
案例三
总结词
高精度、可靠性
详细描述
在药品质量控制中，气相色谱检测器 用于检测原料药、中间体和成品中的 杂质和残留溶剂。其高精度和可靠性 的特点保证了药品的质量和安全性。
案例四
总结词
稳定性、耐腐蚀性
详细描述
气相色谱检测器在石油化工产品分析中用于检测燃料油、润滑油等产品中的组分和添加 剂。其稳定性好、耐腐蚀的特性使得在分析过程中不易受到样品的影响，能够提供准确
总结词
高效分离、高灵敏度
详细描述
气相色谱检测器在环境监测中主要用于检测空气、水源和土壤中的有害物质，如挥发性有机化合物、农药残留等。 其高效分离和高灵敏度的特点使得即使在低浓度下也能准确检测出目标物质。
案例二
气相色谱仪的分析实例
气相色谱仪的分析实例气相色谱仪（Gas Chromatography, GC）是以气体为流动相的色谱分析技术，具有高分离效率、高分辨率、高灵敏度、简便易操作等特点，广泛应用于食品、医药、环保、化工、石油等领域的分析。
下面介绍一下气相色谱仪的分析实例。
分析目的本次实验的样品为混合物，目的是对混合物中的主要成分进行定性和定量分析，为混合物的生产和加工提供依据。
实验装置本次实验使用的气相色谱仪装置包括：进样口、色谱柱、流量计、检测器、数据采集系统等组成部分。
样品自进样口进入色谱柱，在色谱柱中被分离和检测，最终通过数据采集系统输出结果。
样品制备样品制备需要把混合物中的成分引入到气相色谱仪进行分析。
本次实验中制备过程如下：首先用100毫升锥形瓶称取5克混合物，加入10毫升乙醇，振荡磨碎，再加入20毫升丙酮溶解，滤去上清液，在用氮气吹干，得到制备好的样品。
分析方法样品制备好后，进入气相色谱仪进行分析。
本次实验所用的色谱柱是DB-5毛细管柱，流动相为氢气，检测器为火焰离子检测器，温度梯度为60℃~280℃（6℃/min），回流温度为280℃，柱头温度为280℃，进样口温度为250℃。
在此条件下运行显色峰为主流程。
分析结果通过气相色谱仪的分析，得到样品中各成分的峰形和峰面积。
通过观察峰形和比对标准物质的峰形进行样品中各成分的定性分析；通过峰面积的计算和比对标准物质的峰面积进行各成分的定量分析。
得到分析结果汇总如下：成分名峰面积相对应含量（%）甲醇20146 20.15乙醇50683 50.68丙酮29171 29.17从分析结果可以看出，本次实验得到了混合物中甲醇、乙醇和丙酮的定性分析和定量分析结果。
实验结论通过气相色谱仪的分析，本次实验成功完成了对混合物的定性和定量分析。
在分析过程中，使用合适的样品制备工艺和分析方法，得到了准确可靠的分析结果。
气相色谱仪作为一种常用的分析工具，具有广泛的适用性和重要的实际应用，在化工、食品、医药等领域中扮演着重要的角色。
气相色谱仪主要功能用途
气相色谱仪主要功能用途
嘿，朋友们！今天咱来聊聊气相色谱仪呀！这玩意儿可神奇了，就像是一个超级侦探，能把各种混合物里的成分给揪出来！
你想想看，一堆乱七八糟的东西混在一起，就像一锅大杂烩，咱肉眼可没法分辨里面都有啥。
但气相色谱仪可不一样，它能把这锅大杂烩分得清清楚楚明明白白的！它就像是有一双火眼金睛，能透过现象看本质呢！
比如说在化学实验室里，科研人员们经常要用它来分析各种样品。
它能把那些复杂的化学成分一个个地挑出来，然后告诉人们这里面都有些啥。
这多厉害呀！就好像你有一堆糖果混在一起，你不知道每种有多少，气相色谱仪就能帮你数清楚每种糖果的数量。
而且啊，它在环境监测方面也大显身手呢！咱生活的环境里有时候会有一些有害的物质，咱自己可察觉不出来。
但气相色谱仪能呀！它能检测出空气、水里面那些微量的污染物，这就像是给环境做了一次全面的体检，一旦发现问题就能及时解决，保护咱大家的健康呢！
在食品行业里，它也是个大功臣呢！可以检测食品里有没有什么不该有的添加剂，或者是有害物质。
这不是给咱的食品安全上了一道保险嘛！你说要是没有它，咱吃的东西都不放心呢，对吧？
它工作起来也很有意思哦！样品被送进去后，就像是进入了一个神秘的通道，然后在里面经过一系列的过程，最后就得出结果啦！这过程是不是很神奇？就跟变魔术似的！
气相色谱仪还特别可靠呢！只要你按照要求操作，它给出的结果那都是很靠谱的。
不像有些东西，时灵时不灵的，让人心里没底。
总之啊，气相色谱仪真的是个非常非常重要的工具！它就像是一个默默无闻的卫士，在各个领域里守护着我们的安全和健康，帮助我们更好地了解这个世界。
咱可得好好珍惜它，让它发挥出更大的作用呀！你说是不是呢？。
气相色谱仪用途及功能
气相色谱仪用途及功能气相色谱仪（Gas Chromatograph，简称GC）是一种化学分离与分析仪器，广泛应用于化学、药学、环境保护、食品安全、材料科学等领域。
它利用样品在高温下汽化，与载气混合进入色谱柱，通过样品分子在固定相和流动相之间的相互作用，实现样品分离和定量分析。
1.化学分析和定性鉴定：气相色谱仪可以对物质进行分离和鉴定。
它可以根据物质在色谱柱中的停留时间（保留时间）以及样品的峰形、峰高等参数，来确定物质的组分和含量。
2.定量分析：气相色谱仪可以通过计算样品峰面积或峰高与标准品的对比，进行定量分析。
可以用于检测环境中的污染物、食品中的添加剂、药品中的药物成分等。
3.成分分析和研究：气相色谱仪可以分析多组分的混合物，并确定每个组分的含量以及它们之间的分子比例。
可以用于确定其中一种物质的化学成分，研究样品的组成和构成。
4.毛细管柱和毛细管电泳：气相色谱仪可以与毛细管柱联用，进行毛细管电泳分析，提高分离效果和分析灵敏度。
5.样品前处理：气相色谱仪可以进行样品的前处理，如萃取、浓缩、洗脱等，以提高分离和检测的效果。
6. 质量谱联用：气相色谱仪可以与质谱仪（Mass Spectrometer，MS）进行联用，将气相色谱仪分离的物质进一步进行鉴定和结构分析，提高分析的准确性和灵敏度。
7.可以对非挥发性样品进行分析：通过样品的衍生化、萃取和浓缩等方法，可以将非挥发性样品转化为挥发性样品，从而进行分析。
8.自动化和高通量分析：气相色谱仪可以与自动进样器、自动注射器等设备联用，实现样品的自动化处理和高通量分析，提高工作效率。
气相色谱仪以其高效、准确、灵敏的分析能力，广泛应用于科学研究、工业品质检测、法医学鉴定、环境监测、食品安全检测等领域。
凭借其高分辨率和定量能力，气相色谱仪已成为现代化学分析的重要工具之一，对许多领域的研究和发展起到了至关重要的作用。
气相色谱仪的原理及应用方法
气相色谱仪的原理及应用方法一、气相色谱仪的原理气相色谱仪（Gas Chromatograph，简称GC）是一种分离和分析化合物的仪器。
它基于样品在气相和固定相之间相互分配的原理，通过柱和载气的选择实现对样品中各种化合物的分离。
1.1 采集样品在开始实验之前，需要准备样品，并采用适当的方法将需要分析的化合物转化为气态。
这可以通过蒸馏、热解、溶剂提取等方法完成。
1.2 柱的选择选择适当的柱是实现有效分离的关键。
柱的选择取决于需要分离的化合物的性质和分析目的。
常见的柱类型包括填充柱和毛细管柱。
填充柱常用于高分子化合物的分离，而毛细管柱适用于低分子量有机物的分离。
1.3 载气的选择载气在气相色谱中起到推动样品通过柱的作用。
常用的载气有氮气、氢气和惰性气体等。
载气的选择取决于对分子扩散速率和分离效果的要求，以及实验室中的安全性和成本等因素。
1.4 分离原理分离原理是气相色谱仪的核心。
它基于化合物在液相和固相之间的分配系数不同，使得样品中的各种化合物在柱上以不同的速率通过。
在样品通过柱的过程中，化合物会被分离出来，并形成不同的峰。
1.5 检测器的作用在分离完成后，需要通过检测器对分离出来的化合物进行定量或定性分析。
常见的检测器包括气体放大器检测器、火焰光度检测器和质谱检测器等。
二、气相色谱仪的应用方法气相色谱仪在各个领域中都有广泛的应用，以下列举几个主要的应用方法。
2.1 环境监测气相色谱仪在环境监测中起到非常重要的作用。
它可以用于检测大气中的有害气体和有机污染物，从而评估环境质量和监测污染源。
通过气相色谱仪的应用，我们可以及时发现和控制环境污染，保护人类的健康和生态环境。
2.2 化学分析气相色谱仪广泛应用于化学分析领域。
它可以对物质进行成分分析、结构鉴定和定量分析。
在药物分析、食品安全检测和石油化工等领域，气相色谱仪都是不可或缺的分析工具。
它可以高效地分离复杂的混合物，提高分析的准确性和灵敏度。
2.3 药物筛查气相色谱仪也被广泛应用于药物筛查。
气相色谱仪技术与应用

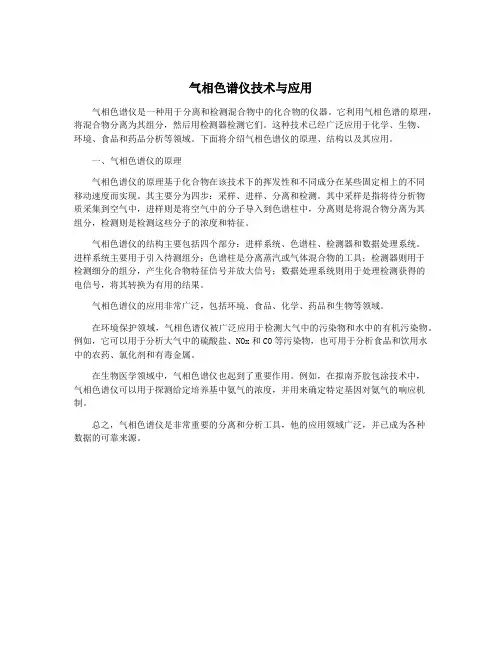

气相色谱仪技术与应用
气相色谱仪是一种用于分离和检测混合物中的化合物的仪器。
它利用气相色谱的原理，将混合物分离为其组分，然后用检测器检测它们。
这种技术已经广泛应用于化学、生物、
环境、食品和药品分析等领域。
下面将介绍气相色谱仪的原理、结构以及其应用。
一、气相色谱仪的原理
气相色谱仪的原理基于化合物在该技术下的挥发性和不同成分在某些固定相上的不同
移动速度而实现。
其主要分为四步：采样、进样、分离和检测。
其中采样是指将待分析物
质采集到空气中，进样则是将空气中的分子导入到色谱柱中，分离则是将混合物分离为其
组分，检测则是检测这些分子的浓度和特征。
气相色谱仪的结构主要包括四个部分：进样系统、色谱柱、检测器和数据处理系统。
进样系统主要用于引入待测组分；色谱柱是分离蒸汽或气体混合物的工具；检测器则用于
检测细分的组分，产生化合物特征信号并放大信号；数据处理系统则用于处理检测获得的
电信号，将其转换为有用的结果。
气相色谱仪的应用非常广泛，包括环境、食品、化学、药品和生物等领域。
在环境保护领域，气相色谱仪被广泛应用于检测大气中的污染物和水中的有机污染物。
例如，它可以用于分析大气中的硫酸盐、NOx和CO等污染物，也可用于分析食品和饮用水中的农药、氯化剂和有毒金属。
在生物医学领域中，气相色谱仪也起到了重要作用。
例如，在拟南芥胶包涂技术中，
气相色谱仪可以用于探测给定培养基中氨气的浓度，并用来确定特定基因对氨气的响应机制。
总之，气相色谱仪是非常重要的分离和分析工具，他的应用领域广泛，并已成为各种
数据的可靠来源。
气相色谱仪用途
气相色谱仪用途气相色谱仪（GC）是一种高效的分离和分析技术，广泛应用于化学、生化、环境、制药等领域。
以下是气相色谱仪的主要用途：1. 化学分析气相色谱仪用于化学分析的应用范围非常广泛，可以用于各种有机和无机分子的分析。
例如，GC可用于分析气体、液体和固体样品中的化合物、醇类、醛类、酮类、脂类、胆固醇、脱氧核糖核酸（DNA）和氨基酸等化学物质。
气相色谱仪将分子化合物分离开来，然后通过检测分离出来的化合物来确定化合物的类型和含量。
这种技术在化学中的应用非常广泛，可以用于定性和定量分析，以及确定不同物质的分子结构和化学组成。
2. 生化分析气相色谱仪也可以用于生化分析，例如分析人血浆和尿液等生物样品中的化学物质。
这种技术可以用于确定各种代谢产物、激素和蛋白质等生物大分子的结构和组成，以及检测毒素和药物浓度等指标。
在生化分析中，气相色谱仪通常与质谱仪（MS）结合使用，称为GC-MS联用。
通过利用GC分离化合物，然后在MS中检测它们的质量，可以确定化合物的结构和组成。
联用GC-MS还可以进行定性和定量分析，同时可以探索生物代谢过程和药物代谢动力学等生物过程。
3. 环境分析气相色谱仪也广泛应用于环境分析，例如检测大气中的有机污染物、水体和土壤中的残留物、废水中的污染物等。
这些应用有助于分析和监测环境中的污染和污染源，并在环境保护和监管中得到应用。
在环境分析中，气相色谱仪常与其他测试工具和技术结合使用，例如质谱、气相色谱质谱联用等。
这些技术可以提高环境分析的精度和准确性，以确定特定化合物的存在和浓度，进而确定环境中的情况。
4. 制药气相色谱仪用于制药行业的应用也非常广泛。
例如，它可以用于检测制药原料，确定原料的纯度和杂质，以及监测制药生产中的过程控制和质量管理。
此外，气相色谱仪还可以用于药物的代谢和解毒以及新药研发。
在制药中，气相色谱仪通常也需要和其他测试仪器、技术和方法相结合，例如质谱联用、高效液相色谱等。
这些方法能够提高制药过程的稳定性和一致性，同时增强质量控制和质量保证。
气相色谱仪在化工中的应用
气相色谱仪在化工中的应用
气相色谱仪是一种常用的分析仪器，在化工领域中具有广泛的应用。
它能够分离和分析复杂的混合物，如气体、液体和固体中的化合物。
以下是气相色谱仪在化工中的应用：
1. 石油炼制：石油是一种复杂的混合物，包含多种化合物，如烷烃、芳香烃、环烷烃和烯烃等。
气相色谱仪可以用于分析石油样品中的各种化合物，帮助石油炼制企业了解石油的组成，从而更好地控制炼制过程，提高产品质量和产量。
2. 制药工业：在制药工业中，气相色谱仪可以用于分析药物中的有机杂质、残留溶剂和分解产物等。
通过气相色谱仪的检测和分析，可以确保药物的质量和安全性，同时提高生产效率和成本控制。
3. 农药生产：在农药生产中，气相色谱仪可以用于检测和分析农药样品中的各种化合物，如有机氯、有机磷和氨基甲酸酯等。
通过气相色谱仪的检测，可以确保农药产品的质量和安全性，同时避免生产过程中的交叉污染。
4. 染料工业：在染料工业中，气相色谱仪可以用于分析染料样品中的各种化合物，如偶氮染料、芳香胺染料和酞菁染料等。
通过气相色谱仪的检测，可以控制染料产品的质量和安全性，同时提高生产效率和成本控制。
5. 环境监测：在环境监测中，气相色谱仪可以用于分析空气、水和土壤样品中的挥发性有机化合物（VOCs）和有害气体等。
通过气相色谱仪的检测和分析，可以了解环境的污染情况和污染物种类，为环境保护提供科学依据。
总之，气相色谱仪在化工领域中具有广泛的应用价值，可以帮助企业了解复杂混合物的组成和性质，提高产品质量和产量，同时降低生产成本和风险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气相色谱仪用途和分析
一、气相色谱仪用途和应用领域主要有以下方面：
石油和石油化工分析：油气田勘探中的化学分析、原油分析、炼厂气分析、模拟蒸馏、油料分析、单质烃分析、含硫/含氮/含氧化合物分析、汽油添加剂分析、脂肪烃分析、芳烃分析。
环境分析：大气污染物分析、水分析、土壤分析、固体废弃物分析。
食品分析：农药残留分析、香精香料分析、添加剂分析、脂肪酸甲酯分析、食品包装材料分析。
药物和临床分析：雌三醇分析、儿茶酚胺代谢产物分析、尿中孕二醇和孕三醇分析、血浆中睾丸激素分析、血液中乙醇/麻醉剂及氨基酸衍生物分析。
农药残留物分析：有机氯农药残留分析、有机磷农药残留分析、杀虫剂残留分析、除草剂残留分析等。
精细化工分析：添加剂分析、催化剂分析、原材料分析、产品质量控制。
聚合物分析：单体分析、添加剂分析、共聚物组成分析、聚合物结构表征/聚合物中的杂质分析、热稳定性研究。
合成工业：方法研究、质量监控、过程分析。
二、分析实例：
（一）天然气常量分析：
选用热导检测器，适用于城市燃气用天然气O2、N2、CH4、CO2、C2H6、C3H8、i-C40、n-C40、i-C50、n-C50等组分的常量分析。
分析结果符合国标GB10410.2-89。
（二）人工煤气分析：
选用热导检测器、双阀多柱系统，自动或手动进样，适用于人工煤气中H2、O2、N2、CO2、CH4、C2H4、C2H6、C3H6等主要成分的测定。
分析结果符合国标GB10410.1-89。
（三）液化石油气分析①：
选用热导检测器、填充柱系统、阀自动或手动切换，并配有反吹系统，适用于炼油厂生产的液化石油气中C2-C4及总C5烃类组成的分析（不包括双烯烃和炔烃）。
分析结果符合SH/T10230-92。
液化石油气分析②：
选用热导检测器，填充柱系统、阀自动或手动切换，并配有反吹系统，适用于液化石油气中C5以下气态烃类组分的分析（不包括炔烃）。
分析结果符合GB10410.3-89。
（四）炼厂气分析：
选用热导和氢焰离子化检测器，填充柱和毛细管柱分离，通过多阀自动切换，信号自动切换，实现一次进样，多维色谱分析，快速分析H2、O2、N2、CO2、CO、C10-C60、C2二-C4二及C6以上烃等组分。
分析结果重复性好、操作方便，完全可以与国外进口仪器相比。
（五）车用和航空汽油中苯及甲苯分析：
选用热导检测器或氢焰离子化检测器，双柱串联，通过阀自动切换，并配有反吹系统，实现一次进样完成对汽油中苯及甲苯的定性及定量分析。
分析结果符合国标GB17930-1999。
（六）汽油中某些醇类和醚类分析：
选用氢焰离子化检测器，多柱系统，十通阀自动切换和反吹，一次直接进样分析汽油中某些醇类和醚类。
特别适用于车用和航空汽油以及含乙醇的汽油中有关醇、醚的分析。
参见部级标准SH/T0663-1998。
（七）蒸馏酒及配制酒卫生标准的气相色谱分析：
采用氢焰离子化检测器，GDX-102填充柱或FFAP大口径毛细管柱，外标法（峰面积）定量，分析白酒中的甲醇和杂醇油。
分析结果完全符合国标GB/T.5009.48-2003。
（八）食品用酒精采用PEG-20M毛细管柱，采用FID检测器，内标法完成对优质食用酒精中甲醇、杂醇油等微量组分的检测。
分析结果完全符合国标GB10343-2002的要求。
（九）白酒中有关醛、醇、酯的分析：
采用氢焰离子化检测器，使用20%DNP+7%吐温-80，或兰州化物所大口径￠0.53mm专用毛细管柱，完成浓香型白酒和清香型白酒中主要的醇、醛、酸、酯各个组分的分析。
使用毛细管柱除提高了分析效率外，还能检出有机酸，为复杂的酿造发酵工艺提供了更多有价值的信息。
分析结果完全符合国标GB10345.7-89/GB10345.8-89。
（十）植物油中残留溶剂的检测：
可以按照国标GB/T5009.37-2003顶空气相色谱法对浸出油中6号溶剂残留量进行测定。
采用氢焰离子化检测器，内装涂有5%DEGS固定液的填充柱，外标法标准曲线定量。
也可以采用DJ-200型顶空进样器（可以放置6个顶空瓶，顶空瓶规格：2、
10、20ml任选）。
采用顶空进样器确保了分析的可靠性，提高了分析效率，可加热的气密针套，确保样品无稀释、无冷凝。
（十一）室内空气检测分析：
选用氢焰离子化检测器，配以热解吸进样器、填充柱或毛细管柱，按国标GB50325-2001选用专用的色谱柱可完成对室内空气中苯、甲苯、二甲苯及总挥发性有机合物（TVOC）的检测。
采用衍生气相色谱法，经2.4-二硝基苯肼衍生，用环已烷萃取，以OV-17和QF-1混涂色谱柱分离，用电子俘获检测器（ECD）测定室内空气中的甲醛，与用比色法测定甲醛相比，具有灵敏、准确、无干扰、试剂易保存等优点。
（十二）变压器油裂解产物气相色谱分析：
采用氢焰离子化检测器和热导检测器，Ni触媒转换器、六通阀自动切换，无二次分流系统，使之对变压器油裂解产物（8种组分气体）一次进样全自动分析，定量准确、灵敏度高。
微机控制可实现FID/TCD的输出信号自动切换。
可以选用振荡脱气的取样方式，也可以采用外购自动顶空进样器自动进样。
分析结果完全符合国标GB7252-2001。
（十三）食品添加剂及食品中农药残留分析
选用不同种类的检测器和色谱柱可完成对食品中山梨酸、苯甲酸（GB/T5009.29-2003）、食品中有机磷农药残留（GB/T5009.20-2003）、食品中六六六、滴滴涕残留（GB/T5009.19-2003）、食品中氨基甲酸酯农药残留（GB/T5009.145-2003和GB/T5009.104-2003）、食品中拟除虫菊酯农药残留，用于植物性食品（GB/T5009.110-2003）和动物性食品（GB/T5009.162-2003）。
海产品中多氯联苯的气相色谱法（GB/T5009.190-2003）。
食品中氯丙醇的检验，可采用三氯乙酐衍生化结合电子俘获检测器（ECD）进行测定。
参考GB/T14551-93，选用电子俘获检测器，配以毛细管进样系统和专用大口径毛细管柱，可完成对茶叶中有机氯农药残留的检测。
（十四）烟草及烟草制品检测分析：
选用TCD、FID，配以专用色谱柱，可完成对烟气总粒相物中水份及尼古丁含量的检测，其方法是国际上普遍采用的一种快速、准确、先进的测试方法。
对烟草、烟草制品中有机氯、有机磷、拟除虫菊酯等农药残留的测定，可采用ECD、FPD、NPD 检测器配以不同的毛细管柱来完成。
可参考国标GB/T13595-2004和GB/T13596-2004。
（十五）其它：
除以上分析外，配合静态顶空进样装置可以完成血液中乙醇含量的测定以及药品中残留溶剂的分析。
利用固相微萃取装置与顶空技术可以实现食品中的气味分析。
