详析安防监控视频的分辨率标准
录像机CIF、D1、720P、960P、1080P分辨率及硬盘所占空间深圳监控设备安装
录像机CIF、D1、720P、960P、1080P分辨率及硬盘所占空间深圳监控设备安装
一、监控录像机主要录像格式及相应分辨率
目前DVR硬盘录像机的主要录像格式为CIF、D1；NVR硬盘录像机的主要录像格式为720P、960P、1080P
CIF即前几年用的最多的一种格式，现在市场也占有很大份额，分辨率为352*288
D1即我们通常所说的标清40万像素，分辨率为704*576
720P即通常我们所说的高清100万像素，分辨率为1280*720
960P即通常我们所说的高清130万像素，分辨率为1280*960
1080P即通常我们所说的高清200万像素，分辨率为1920*1080
二、主要录像格式的码流大小设置及所占硬盘空间大小
1、计算的时候有几路图像乘以几就可以了。
2、此估算并不包括：后期如果接IPSAN的硬盘热备和RAID等的硬盘容量估算。

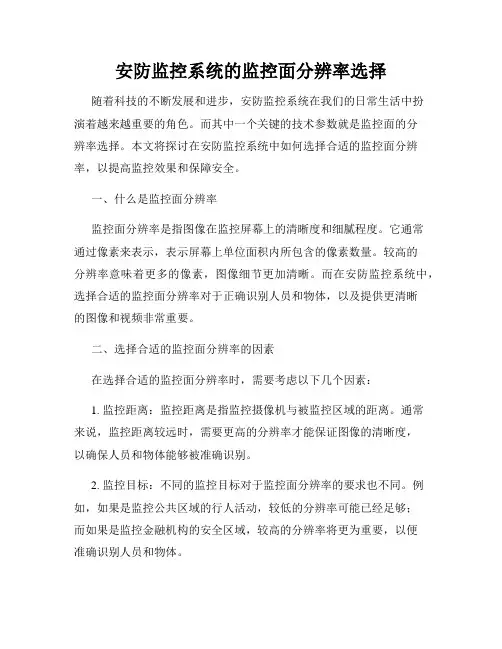

安防监控系统的监控面分辨率选择
安防监控系统的监控面分辨率选择随着科技的不断发展和进步，安防监控系统在我们的日常生活中扮演着越来越重要的角色。
而其中一个关键的技术参数就是监控面的分辨率选择。
本文将探讨在安防监控系统中如何选择合适的监控面分辨率，以提高监控效果和保障安全。
一、什么是监控面分辨率监控面分辨率是指图像在监控屏幕上的清晰度和细腻程度。
它通常通过像素来表示，表示屏幕上单位面积内所包含的像素数量。
较高的分辨率意味着更多的像素，图像细节更加清晰。
而在安防监控系统中，选择合适的监控面分辨率对于正确识别人员和物体，以及提供更清晰的图像和视频非常重要。
二、选择合适的监控面分辨率的因素在选择合适的监控面分辨率时，需要考虑以下几个因素：1. 监控距离：监控距离是指监控摄像机与被监控区域的距离。
通常来说，监控距离较远时，需要更高的分辨率才能保证图像的清晰度，以确保人员和物体能够被准确识别。
2. 监控目标：不同的监控目标对于监控面分辨率的要求也不同。
例如，如果是监控公共区域的行人活动，较低的分辨率可能已经足够；而如果是监控金融机构的安全区域，较高的分辨率将更为重要，以便准确识别人员和物体。
3. 存储和带宽要求：高分辨率的监控面意味着更多的数据需要存储和传输，这就对存储和带宽要求提出了更高的要求。
因此，在选择监控面分辨率时，需要综合考虑系统存储和带宽的能力。
三、常见的监控面分辨率选择针对不同的应用场景和需求，我们可以选择不同的监控面分辨率。
1. CIF分辨率（352x288）：CIF分辨率是最低的监控面分辨率之一，适用于一些对图像清晰度要求不高的场合。
由于其像素较少，无法显示更多的细节。
2. D1分辨率（704x576）：D1分辨率是目前广泛应用于安防监控系统中的分辨率之一。
它提供了较高的图像清晰度和细节，适用于多种场景，尤其是要求较高的监控目标。
3. HD分辨率（1280x720或1920x1080）：高清分辨率（HD）在安防监控系统中越来越受欢迎。
全方位解析安防监控摄像机的分类
全方位解析安防监控摄像机的分类
【】安全防范系统中，依成像色彩划分
(1)彩色摄像机：适用于景物细部辨别，如辨别衣着或景物的颜色。
因有颜色而使信息量增大，信息量一般认为是黑白摄像机的10倍。
(2)黑白摄像机：是用于光线不足地区及夜间无法安装照明设备的地区，在仅监视景物的位置或移动时，可选用分辨率通常高于彩色摄像机的黑白摄像机。
依摄像机分辨率划分
(1)影像像素在25万像素(pixel)左右、彩色分辨率为330线、黑白分辨率420线左右的低档型。
(2)影像像素在25万~38万之间、彩色分辨率为420线、黑白分辨率在500线上下的中档型
(3)影像在38万点以上、彩色分辨率大于或等于480线、黑白分辨率，570线以上的高分辨率。
依摄像机灵敏度划分
(1)普通型：正常工作所需照度为1~3lux
(2)月光型：正常工作所需照度为0.1lux左右
(3)星光型：正常工作所需照度为0.01lux以下
(4)红外照明型：原则上可以为零照度，采用红外光源成像。
依摄像元件的ccd靶面的大小划分
(1)linch靶面尺寸为宽12.7mmx高9.6mm,对角线16mm
(2)2/3inch靶面尺寸为宽8.8mmx高6.6mm,对角线11mm
(3)1/2inch靶面尺寸为宽6.4mmx高4.8mm,对角线8mm。
ipc各分辨率解析力标准
ipc各分辨率解析力标准
IPC（国际电工委员会）是负责制定各种电工和电子标准的国际标准化组织。
在视频监控系统中，IPC分辨率解析力标准是用于衡量摄像机输出的图像质量和清晰度的指标。
IPC的分辨率解析力标准通常指图像的水平和垂直像素数量。
常见的IPC分辨率解析力标准包括以下几种：
1. CIF（Common Intermediate Format，公共中间格式）：它指的是一种标准分辨率，水平分辨率为352像素，垂直分辨率为288像素。
CIF是早期视频监控系统中最常用的分辨率。
2. D1（Digital Video 1，数字视频1）：它指的是一种标准分辨率，水平分辨率为704像素，垂直分辨率为576像素。
D1的图像质量比CIF更高。
3. 720P（1280×720）：它指的是一种高清分辨率，水平分辨率为1280像素，垂直分辨率为720像素。
720P可以提供更清晰和更细腻的图像质量。
4. 1080P（1920×1080）：它指的是一种全高清分辨率，水平分辨率为1920像素，垂直分辨率为1080像素。
1080P提供了最高质量的图像，能够显示更多的细节。
此外，还有更高分辨率的标准，如2K（2560×1440）和4K （3840×2160）。
这些高分辨率标准可以提供更为细腻和真实的图像质量，适用于需要更高分辨率的场景。
安防监控摄像机参数大全
安防监控摄像机参数大全1.分辨率：摄像机的分辨率决定了图像的清晰度，一般以水平像素值来表示。
常见的分辨率有720p、1080p、2K、4K等。
2.机身尺寸：摄像机的体积大小直接影响其安装和使用的灵活性。
常见的尺寸有小型、嵌入式、标准等。
3.传感器类型：摄像机传感器负责捕捉图像并将其转换为电信号。
常见的传感器类型有CMOS和CCD。
4.码流类型：码流指视频信号的传输速率。
常见的码流类型有CBR（固定码率）和VBR（可变码率）。
5.照度要求：摄像机的照度要求表示其在不同光照条件下的工作性能。
常见的照度要求有日间模式、夜间模式、全彩模式等。
6.视角：摄像机的视角表示其能够监控到的水平和垂直范围。
常见的视角有宽视角、云台视角、定焦视角等。
7.防护等级：摄像机的防护等级表示其对外界环境的适应程度。
常见的防护等级有防尘、防水、防爆等。
8.温度范围：摄像机的适用温度范围表示其能够正常工作的温度范围。
常见的温度范围有-10℃~50℃、-30℃~60℃等。
9.存储方式：摄像机的存储方式表示其将视频信号保存在哪种介质上。
常见的存储方式有本地存储、云存储等。
10.视频压缩格式：摄像机的视频压缩格式指将视频信号编码和解码的方式。
常见的视频压缩格式有H.264、H.265等。
11.供电方式：摄像机的供电方式表示其获取电力的方式。
常见的供电方式有直流、交流等。
12.音频输入/输出：摄像机是否支持音频输入和输出，用于录制和回放视频的声音。
13.遮挡检测：摄像机是否支持遮挡检测功能，当有物体遮挡画面时，会触发报警。
14.运动检测：摄像机是否支持运动检测功能，当监测到场景中有物体运动时，会触发报警。
15.智能分析功能：摄像机是否具备智能分析功能，例如人脸识别、车牌识别等。
16.远程访问：摄像机是否支持远程访问功能，可以通过互联网查看和控制摄像机。
17.云平台支持：摄像机是否支持接入云平台，可以实现云端监控和存储。
18.抗干扰能力：摄像机对干扰信号的敏感程度，如电磁干扰、光照干扰等。
监控系统参数
监控系统参数监控系统参数是确保监控系统正常运行和高效工作的关键因素。
这些参数包括但不限于分辨率、帧率、存储容量、网络带宽、传感器类型和灵敏度等。
以下是对这些参数的详细解释：1. 分辨率：分辨率是监控摄像头捕捉图像清晰度的度量标准。
常见的分辨率包括720p、1080p、4K等。
分辨率越高，图像越清晰，但相应地，存储和传输所需的带宽也越大。
2. 帧率：帧率指的是摄像头每秒能够捕捉的图像帧数。
帧率越高，视频的流畅度越好，但同样会增加存储和传输的负担。
常见的帧率有24fps、30fps、60fps等。
3. 存储容量：监控系统需要有足够的存储空间来保存视频数据。
存储容量取决于视频的分辨率、帧率以及监控的时长。
硬盘驱动器（HDD）、固态硬盘（SSD）和网络附加存储（NAS）是常见的存储解决方案。
4. 网络带宽：网络带宽决定了监控系统能够传输数据的速度。
对于远程监控或高清视频流，需要有足够的带宽来保证视频的实时传输和质量。
5. 传感器类型：监控系统中使用的传感器类型决定了系统能够检测到的事件类型。
例如，红外传感器可以用于夜间监控，而运动传感器则可以检测到移动物体。
6. 灵敏度：传感器的灵敏度决定了它们对特定事件的反应程度。
灵敏度过高可能导致误报，而灵敏度过低则可能错过重要事件。
7. 环境适应性：监控系统需要能够适应不同的环境条件，如温度、湿度、光照等。
这通常通过使用防水、防尘、耐高低温的设备来实现。
8. 用户界面：用户界面的易用性对于监控系统的管理至关重要。
一个好的用户界面应该能够让用户轻松地查看实时视频、回放录像、设置警报和进行其他管理任务。
9. 报警系统：报警系统是监控系统的重要组成部分，它可以在检测到特定事件时自动通知用户。
报警系统可以是声音报警、电子邮件通知、短信通知或自动拨打电话。
10. 系统集成：现代监控系统往往需要与其他安全系统（如门禁系统、火灾报警系统）集成，以提供全面的安全解决方案。
通过优化这些参数，可以确保监控系统不仅能够提供高质量的视频监控，还能够在必要时提供及时的警报和响应。
视频监控解决方案的五大标准
视频监控解决方案的五大标准一、概述视频监控解决方案是一种基于摄像头和相关设备的系统，用于实时监控和记录特定区域的活动。
它在各种场景中得到广泛应用，包括商业、公共安全、交通等领域。
为了确保视频监控解决方案的高效运作和有效性，以下是五个标准，以确保其达到最佳性能。
二、视频质量标准1. 分辨率：视频监控解决方案应具备高分辨率，能够捕捉细节清晰的图象。
推荐的最低分辨率应为720p，以确保监控画面的清晰度。
2. 帧率：视频监控解决方案应具备高帧率，以确保监控画面的流畅性。
推荐的最低帧率应为25帧/秒。
3. 画面稳定性：视频监控解决方案应具备画面稳定性，以避免含糊、颤动或者干扰等问题。
这可以通过使用稳定的摄像头和设备、适当的安装和调整来实现。
三、存储和数据管理标准1. 存储容量：视频监控解决方案应具备足够的存储容量，以存储长期的监控录相。
根据需求，可以选择使用硬盘录相机（DVR）或者网络视频录相机（NVR）等设备。
2. 数据备份：视频监控解决方案应提供数据备份功能，以确保监控录相的安全性和可靠性。
推荐的备份方式包括云存储、外部硬盘或者网络存储设备等。
3. 数据管理：视频监控解决方案应提供有效的数据管理功能，包括录相检索、分类和归档等。
这将有助于快速查找和回放所需的监控录相。
四、远程访问和监控标准1. 远程访问：视频监控解决方案应支持远程访问功能，以方便用户通过互联网或者挪移设备随时随地查看监控画面。
这可以通过使用网络摄像头和相应的应用程序或者软件实现。
2. 多平台兼容性：视频监控解决方案应具备多平台兼容性，以支持不同操作系统和设备的使用。
这将确保用户可以在各种设备上方便地访问和监控视频画面。
五、智能分析和报警标准1. 智能分析：视频监控解决方案应具备智能分析功能，以识别和分析监控画面中的特定事件或者行为。
这可以包括人员计数、入侵检测、车牌识别等功能，以提高监控的效率和准确性。
2. 报警通知：视频监控解决方案应具备报警通知功能，以及时向相关人员发送警报。
安防监控摄像头参数详细介绍
安防监控摄像头参数详细介绍1.分辨率：分辨率是指摄像头能够采集和显示的图像的清晰度。
常见的分辨率包括720p、1080p和4K等，分辨率越高，图像越清晰。
分辨率的选择应根据监控需求和实际场景来决定。
2.视角：视角指的是摄像头能够覆盖的水平和垂直范围。
视角越大，摄像头能够监控的范围就越广。
视角通常以度数来表示，常见的视角包括90度、120度和180度等。
3.图像传感器：图像传感器是摄像头能够接收和转换光信号为电信号的核心部件。
常见的图像传感器有CMOS和CCD两种。
CMOS传感器价格低廉且成像质量较好，而CCD传感器在低光条件下表现更好。
4.码流类型：码流是指图像转为数字信号后的数据流。
有两种常见的码流类型，即主码流和子码流。
主码流用于高清录制和实时监控，在带宽充足的情况下，画质较好。
而子码流适用于网络传输和手机监控，在带宽较低时，仍能保持图像质量。
5.焦距和光圈：焦距和光圈决定了摄像头的调焦范围和光线透过的大小。
较大的光圈和较长的焦距对于低光环境中的图像亮度更好，同时提供更深的景深。
这些参数根据监控需求和环境条件进行选择。
6.投射方式：摄像头通常有两种投射方式，分别是模拟输出和数字输出。
模拟输出通过BNC或RCA接口将信号传输到显示设备，数字输出通过HDMI或网络接口传输信号。
数字输出可以提供更高质量的图像和更远的传输距离。
7.夜视功能：夜视功能允许摄像头在低光或黑暗环境下依然能够清晰地拍摄。
夜视功能包括红外夜视和白光夜视两种。
红外夜视利用红外辐射提供光源，适用于暗光条件；白光夜视则通过内置的LED灯提供足够的照明，适用于全黑条件。
8.防护等级：摄像头在室内和室外安装时，需要考虑防护等级以保护设备免受恶劣环境的影响。
常见的防护等级有IP65和IP66等，数字越高表示防护性能越好。
9.压缩格式：摄像头通过压缩图像和视频数据来降低存储空间和传输带宽的需求。
常见的压缩格式有H.264和H.265等，H.265相比H.264可以提供更高的压缩率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
视频分辨率介绍
分辨率有很多种，我们在视频监控领域听到的视频分辨率实际上是图像分辨率。
图像分辨率：
图像分辨率(Image Resolution):指图像中存储的信息量。
这种分辨率有多种衡量方法，典型的是以每英寸的像素数(PPI)来衡量。
图像分辨率和图像尺寸的值一起决定文件的大小及输出质量，该值越大图形文件所占用的磁盘空间也就越多。
图像分辨率以比例关系影响着文件的大小，即文件大小与其图像分辨率的平方成正比。
如果保持图像尺寸不变，将图像分辨率提高一倍，则其文件大小增大为原来的四倍。
目前常见视频分辨率
视频分辨率的基本情况：
由于在同一压缩格式下，其分辨率越高，占用的带宽以及存储空间就越大。
所以我们应该根据实际需求的不同，向用户推荐不同的分辨率进行传输和存储。
一般来说，Full D1(D1)具有最清晰的画质，在高端视频监控领域(如国家安全机关、信息分析中心)会不考虑成本，采用该分辨率进行视频采集。
而QCIF由于其过低的分辨率，使得画面及时在模拟监视器上显示都不是很清晰，所以现在基本上就是在测试设备的时候采用。
CIF在九十年代曾经是非常流行的视频监控分辨率，但是随着近年来网络、存储、服务器技术的飞速发展以及视频监控需求的不断提升，人们已经渐渐不再满足于CIF的分辨率。
由于CIF渐渐不能满足现有的需求，而D1又占用过大的带宽和存储空间。
所以就衍生了2CIF(Half D1)和DCIF这两种格式。
Half D1虽然在码流上降低了不少，但是由于其分辨率(702×288)导致了他相对于CIF 只是水平分辨率的提升，图像质量提高不是特别明显，但码流增加很大。
所以近期大家更多的选择应用DCIF模式。
DCIF分辨率(528×384)的视频图像来历是将奇、偶两个HALF D1，经反隔行变换，组成一个D1(720×576)，D1作边界处理，变成4CIF(704×576)，4CIF经水平3/4缩小、垂直2/3缩小，转换成528×384的像素数正好是CIF像素数的两倍，为了与常说的2CIF(704×288)
区分，我们称之为DOUBLE CIF，简称DCIF。
显然，DCIF在水平和垂直两个方向上，比Half D1更加均衡。
经过对大量视频信号进行测试，基于目前的视频压缩算法，DCIF分辨率比Half D1能更好解决CIF清晰度不够高和D1存储量高、价格高昂的缺点，用来解决CIF和4CIF，特别是在512Kbps码率之间，能获得稳定的高质量图像，满足用户对较高图像质量的要求，为视频编码提供更好的选择。
