初中化学图表分析及计算题
(完整)初中化学图表型计算题+答案
图形类计算题1、用“侯氏联合制碱法”制得的纯碱常含有少量的氯化钠。
为测定某纯碱样品中碳酸钠的含量，小明称取该纯碱样品3.3g，充分溶解于水中，再滴加氯化钙溶液，产生沉淀的质量与加入氯化钙溶液的质量关系如图所示。
求:（1）该纯碱样品中碳酸钠的质量分数。
（精确到0.1%）（2）所加入氯化钙溶液的溶质质量分数。
2、已知Na2cO3的水溶液呈碱性，在一烧杯中盛有20.4gNa2cO3和NaCl组成的固体混合物。
向其中逐渐滴加溶质质分数为10%的稀盐酸。
放出气体的总质量与所滴入稀盐酸的质量关系曲线如下图所示，请根据题意回答问题：（1）当滴加稀盐酸至图中B点时，烧杯中溶液的pH7（填＞、=、＜）。
（2）当滴加稀盐酸至图中A点时，烧杯中为不饱和溶液（常温），通过计算求出其中溶质的质量分数。
（计算结果保留一位小数）第2题3、将29.1g由NaCl和BaCl2组成的固体混合物溶解于94.2mL水中（=1g/cm3），向所得溶液中滴加质量分数为14.2%的Na2sO4溶液，至恰好完全反应。
下图是所加Na2sO4溶液质量与生成沉淀质量的关系图，计算：（1）生成沉淀的质量是多少？（2）所得溶液中溶质的质量分数为多少？第3题4、刘明用石灰石（杂质不与酸反应，也不溶于水）和稀盐酸反应制取二氧化碳，在准备将反应后的废液倒进废液缸时，发现实验桌上有一瓶未知质量分数的Na2cO3溶液，他决定利用该废液，测定Na2cO3溶液中溶质的质量分数。
他将废液过滤，然后向废液中慢慢滴加Na2c03溶液，加入Na2cO3溶液的质量与生成沉淀质量的关系如图所示。
2323（1）在加入Na2cO3溶液的过程中，开始时没有发现沉淀生成，说明滤液中的溶质除含有%@在2外，还含有;（2）计算NacO溶液中溶质的质量分数。
（计算结果精确到0.1%）23第4题5、在化学实验技能考试做完“二氧化碳的制取和性质”实验后，废液桶中有大量的盐酸与氯化钙的混合溶液（不考虑其他杂质）。
50套初中化学化学计算题含解析
(2)废液中含有的溶质是___(写化学式)
(3)通过计算说明，图象横坐标中b点表示的溶液的质量是____？
【答案】（1）1.1；（2）HCl、CaCl2；
（3）图象横坐标中b点表示的溶液的质量是30g．
【解析】
试题分析：石灰石和稀盐酸制取二氧化碳产生的废液中一定含有生成的氯化钙，可能含有盐酸；取废液上层清液50克，滴加质量分数为26.5%的碳酸钠溶液，出现气泡，说明废液中含有盐酸；滴加至10克开始出现白色沉淀，说明废液中含有氯化钙；故废液是盐酸和氯化钙溶液的混合物．
原样品中碳酸钠的质量分数为：10.6克／12克×100%=88.3%
考点：质量守恒定律根据化学方程式的计算溶质的质量分数
10．纸包皮蛋是一项新技术，制作过程中需要配制料液。某配方料液中含NaOH、
NaCl、红茶末、五香粉等，技术员先配得NaOH、NaCl的昆合液2400g，其中含80gNaOH，81gNaCl。计算：
(1)混合液中NaOH的质量分数。
(2)如果取24g混合液，加入一定质量3．65％的稀盐酸恰好完全反应，计算所加稀盐酸的质量。
106 44
10g×26.5% x
x=1.1g．
（2）取废液上层清液50克，滴加质量分数为26.5%的碳酸钠溶液，出现气泡，说明废液中含有盐酸；滴加至10克开始出现白色沉淀，说明废液中含有氯化钙；故废液是盐酸和氯化钙溶液的混合物，废液中含有的溶质是HCl、CaCl2．
（3）设与氯化钙反应的碳酸钠溶液中溶质质量为y，
200
200
200
200
剩余固体质量（g）
37.6
15.2
4
4
（说明：生铁中杂质不溶于水，也不与硫酸反应．）

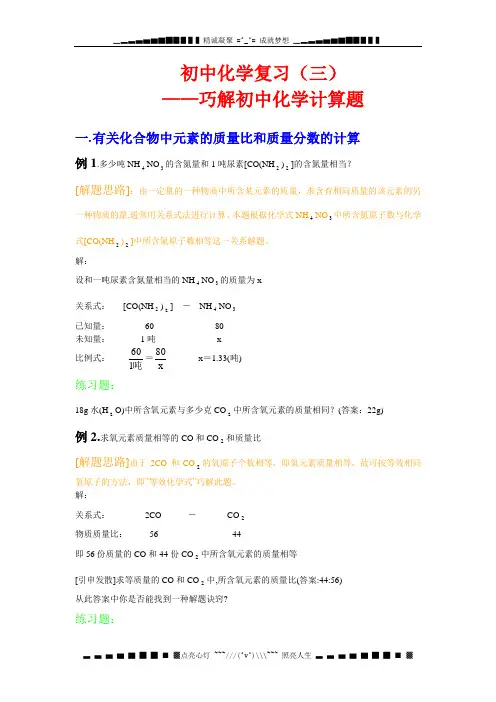

初中化学复习(三))—质量比和质量分数的计算
初中化学复习（三）——巧解初中化学计算题一. 有关化合物中元素的质量比和质量分数的计算例1.多少吨NH 4NO 3的含氮量和1吨尿素[CO(NH 2)2]的含氮量相当？[解题思路]：由一定量的一种物质中所含某元素的质量，求含有相同质量的该元素的另一种物质的量.通常用关系式法进行计算。
本题根据化学式NH 4NO 3中所含氮原子数与化学式[CO(NH 2)2]中所含氮原子数相等这一关系解题。
解：设和一吨尿素含氮量相当的NH 4NO 3的质量为x关系式： [CO(NH 2)2] － NH 4NO 3已知量： 60 80未知量： 1吨 x比例式： 吨160＝x80 x ＝1.33(吨) 练习题：18g 水(H 2O)中所含氧元素与多少克CO 2中所含氧元素的质量相同？(答案：22g)例2.求氧元素质量相等的CO 和CO 2和质量比[解题思路]由于2CO 和CO 2的氧原子个数相等，即氧元素质量相等，故可按等效相同氧原子的方法，即”等效化学式”巧解此题。
解：关系式： 2CO － CO 2物质质量比： 56 44即56份质量的CO 和44份CO 2中所含氧元素的质量相等[引申发散]求等质量的CO 和CO 2中,所含氧元素的质量比(答案:44:56)从此答案中你是否能找到一种解题诀窍?练习题：1.氧原子个数相等的SO 2和SO 3的质量比是多少？(答案:16:15)2.纯净的SO 2气体和纯净的SO 3气体各一瓶中,硫元素的质量比为5:1，则SO 2和SO 3的质量比是( )A.1:1B.4:1C.4:5D.2:5 (答案：B )例 3.有一不纯的硫酸铵样品的含氮质量百分含量是20%，则该样品含硫酸铵的纯度是多少？ [解题思路]: 若样品中含 (NH 4)2SO 4100%则含氮的质量分数为424 SO )(NH N 2X100%＝21.2% 解1：设样品中(NH 4)2SO 4的纯度为x%,则：(NH 4)2SO 4 － 2Nx%%100 ＝ 21.2%%20 得样品中(NH 4)2SO 4纯度为94.3% 解2:关系式法:(NH 4)2SO 4 － 2N132 28x 20 x ＝94.3 得样品中(NH 4)2SO 4纯度为94.3%很明显，关系式法解此题方便。
2023年初中化学中考二轮复习质量守恒定律图表图形题专项练
质量守恒定律图表图形题一、单选题1．密闭容器中有甲、乙、丙、丁四种物质，在一定条件下发生化学反应，测得反应前后有关数据如下表：下列说法正确的是A．m=20B．乙一定是化合物C．丙一定是该反应的催化剂D．反应中甲和丁的质量之和一定等于乙的质量2．将下列四种物质放入密闭容器中充分反应，测得反应前后各物质的质量如下表。
下列说法正确的是A．a的值是8B．甲物质一定是该反应的催化剂C．该反应属于分解反应D．反应过程中乙、丁的质量比是5：2 3．在一密闭容器中加入甲、乙、丙、丁四种物质，在一定条件下发生化学反应，测得反应前及t1、t2时各物质质量变化情况如图所示，下列说法正确的是A．丙反应后其化学性质发生了变化B．该反应中乙、丁的质量变化之比为2:7C．该反应中一定存在元素化合价的改变D．该反应为分解反应4．在一个密闭容器中，有a、b、c、d四种物质，反应前各物质的质量关系如下图刻度纸所示（例如：d的质量为2g）。
在一定条件下发生反应，反应结束后，再次测得各物质的质量变化，并通过刻度的移动来表示，且记录在同一张刻度纸上：刻度线Ⅰ向右移动9格；刻度线Ⅰ向左移动8格；刻度线Ⅰ向左移动8格。
下列说法正确的是A．反应结束后c的质量为14gB．该反应可能为置换反应C．a、b变化的质量比一定为9:17D．a、d的相对分子质量之比一定为9:85．一定条件下，甲、乙、丙、丁四种物质在密闭容器中发生反应，测得反应前后各物质的质量如图3所示，图中x、y分别表示乙和丙的质量。
下列说法错误的是A．反应后甲的质量分数是8%B．x的取值范围：0≤x≤40C．y≤30时，生成物只有一种D．参加反应的甲与丁的质量比为2：1 6．在密闭容器内进行某化学反应，测量反应前()0t，反应中()1t，反应后()2t三个时刻甲、乙、丙、丁4种物质的质量分数，得到质量分数分布图分别如图：下列说法错误的是A．该反应中，乙是反应物，丁是生成物B．1t时刻，乙和丙的质量比为7：16C．该反应既不属于化合反应，也不属于分解反应D．若反应前物质总质量为100g，如果再增加20g甲，则甲和乙可恰好完全反应7．在一个密闭容器中，有甲、乙、丙、丁、戊五种物质，在一定条件下发生反应，测得反应前后各物质的质量变化量如图所示(图中正数表示物质质量的增加量，负数表示物质质量的减少量，0表示物质质量不变)，下列说法正确的是A．R= -48B．戊一定是该反应的催化剂C．反应后容器中一定含有5种物质D．该反应中甲、丁的相对分子质量之比一定为44：278．一定条件下，下列物质在密闭容器内反应一段时间，测得反应前后各物质的质量如下：根据上表信息判断，下列说法中不正确的是A．该反应为分解反应B．a=10，X一定是催化剂C．反应中Y、W两种物质变化的质量比为22︰9D．该反应符合质量守恒定律9．“宏观-微观-符号”之间建立联系，能帮助我们更好地认识物质及变化的本质。

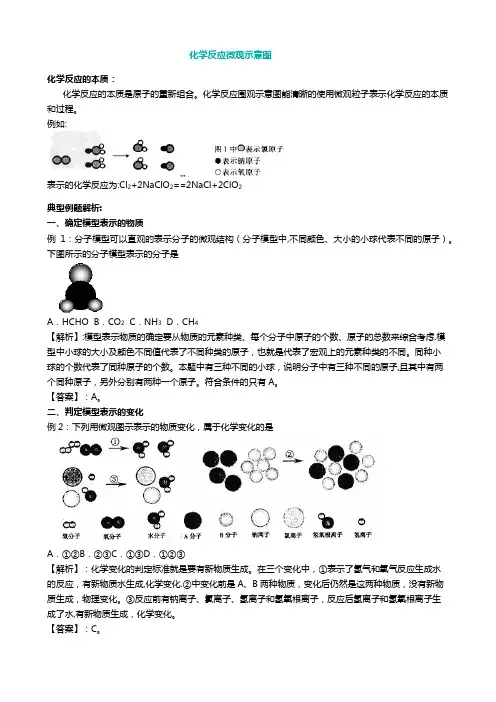

化学反应微观示意图
化学反应微观示意图化学反应的本质：化学反应的本质是原子的重新组合。
化学反应围观示意图能清晰的使用微观粒子表示化学反应的本质和过程。
例如:表示的化学反应为:Cl2+2NaClO2==2NaCl+2ClO2典型例题解析:一、确定模型表示的物质例1：分子模型可以直观的表示分子的微观结构（分子模型中,不同颜色、大小的小球代表不同的原子）。
下图所示的分子模型表示的分子是A．HCHO B．CO2 C．NH3 D．CH4【解析】:模型表示物质的确定要从物质的元素种类、每个分子中原子的个数、原子的总数来综合考虑.模型中小球的大小及颜色不同值代表了不同种类的原子，也就是代表了宏观上的元素种类的不同。
同种小球的个数代表了同种原子的个数。
本题中有三种不同的小球，说明分子中有三种不同的原子,且其中有两个同种原子，另外分别有两种一个原子。
符合条件的只有A。
【答案】：A。
二、判定模型表示的变化例2：下列用微观图示表示的物质变化，属于化学变化的是A．①②B．②③C．①③D．①②③【解析】：化学变化的判定标准就是要有新物质生成。
在三个变化中，①表示了氢气和氧气反应生成水的反应，有新物质水生成,化学变化.②中变化前是A、B两种物质，变化后仍然是这两种物质，没有新物质生成，物理变化。
③反应前有钠离子、氯离子、氢离子和氢氧根离子，反应后氢离子和氢氧根离子生成了水,有新物质生成，化学变化。
【答案】：C。
三、观察模型变化的结果例3：右图表示封闭在某容器中的少量液态水的微观示意图(该容器的活塞可以左右移动)。
煮沸后,液态水变成水蒸气。
在这一过程中，发生的变化是（）【解析】：水受热由液态变成水蒸气是物理变化，根据物理变化的定义,变化前后物质不变，水分子的本身大小和个数也不会改变，仅仅是分子间的间隔变大,且分子还是均一的状态，不会跑到容器的一端。
【答案】：B。
四、判定模型表示的化学反应类型例4：如图所示的微观化学变化的反应类型是A．置换反应B．化合反应C．分解反应D．复分解反应【解析】：观察反应前后模型的变化，可以知道:反应前只有一种化合物，反应后生成了一种化合物和一种单质，符合一分为多这样的特征，应该是分解反应。
中考化学计算题试卷(含答案)
中考化学计算题试卷(含答案)一、初中化学计算题1．石灰石是某地的主要矿产之一、该地实验中学化学探究小组为了测定该地区石灰石样品中碳酸钙的质量分数，进行了如图实验(杂质不参加反应也不溶于水)。
请计算：(1)生成二氧化碳的质量为_______g。
(2)求石灰石样品中碳酸钙的质量分数(写出计算过程)。
2．如图是几种实验室制取气体的发生装置和收集装置。
请回答下列问题：实验室加热氯酸钾和二氧化锰的混合物28.0g制取氧气，完全反应后剩余固体质量为18.4g。
请计算：Ⅰ．生成氧气的质量为g。
Ⅱ．求原混合物中氯酸钾的物质的量。
（根据化学方程式列式计算）3．为测定某稀盐酸的质量分数，某兴趣小组取黄铜（含铜和锌）样品置于烧杯中，另取80克稀盐酸，逐滴滴加。
实验过程中，剩余固体的质量与加入稀盐酸的质量关系如图。
（1）黄铜属于（选填“合金”或“合成材料”）；（2）实验结束后溶液的pH 7（选填“>”“=”或“<”）；（3）如图中曲线（选填“AB段”、“BC段”、“CD段”），稀盐酸反应消耗完没有剩余；（4）原有黄铜样品的质量m为克；（5）计算稀盐酸的浓度。
4．某纯碱样品中含有少量NaCl，小华同学取该样品23g全部溶解于200水中，再逐滴加入160g稀盐酸。
反应中产生气体的质量与盐酸的用量关系如图所示。
（1）产生的二氧化碳的质量是_____克；（2）样品中碳酸钠的质量为多少克？（3）此时所得到的溶液中氯化钠的质量分数为多少？（结果精确到0.1%）5．我市锰矿资源丰富，MnO2是一种无机功能材料，主要用于制造干电池。
某校课外活动小组同学得到当地某粗MnO2样品（主要含有杂质MnCO3，其它杂质忽略不计），为了测定此样品中MnO2的含量，把100g粗MnO2样品放入烧杯中，将40g稀硫酸分4次加入与之充分反应，测得的数据如下表。
次数1234加入稀硫酸的质量（g）10101010剩余固体质量（g）94.2588.582.7578.2324422↑）请根据图表数据回答下列问题：（1）样品中杂质的质量是多少？（2）该样品中MnO2的质量分数是多少？（3）稀硫酸中溶质的质量分数是多少？6．某工厂生产了一批银戒指（银锌合金），检验部门通过化学实验来测定戒指中银的含量。
(完整版)初中化学计算题之表格图像题
中考专题复习——表格图像题1.我国约在南北朝时就开始冶炼黄铜。
黄铜是铜和锌的合金（Cu-Zn ），它可用来制造及其、电器零件及日用品。
为了测定某黄铜样品中锌的质量分数（不考虑黄铜中的其他杂质），现将15mL 稀盐酸分三次加入到5g 黄铜样品粉末中，每次充分反应后，测定生成氢气的质量，实验数据见下表：试求：(1)m= 。
(2)此黄铜样品中锌的质量分数是多少？2. 某化学兴趣小组为了测定镁铜合金中镁的质量分数，取出3g 合金样品，将60g 稀硫酸分6次加入样品中，充分反应后过滤、洗涤、干燥、称重，得到的实验数据如下： (1) 从以上数据可知，最后剩余的0.6g 固体的成分是 ；这六次实验中，第 次加入稀硫酸时样品中的镁已经完全反应；表格中，m= 。
(2) 计算合金样品中镁的质量分数。
(3) 计算所用稀硫酸中H 2SO 4的质量分数。
3. 为了对海水中的氯化物（假设以NaCl 计算）进行成分分析，甲、乙、丙三位同学分别进行实验，他们的实验数据如下，请仔细观察分析，回答下列问题： (1) 两溶液恰好完全反应的是_______的实验。
(2) 请计算海水中氯化物的质量分数是多少？4.如今市场上出现的假黄金（铜锌合金）坑害了许多消费者。
某校化学兴趣小组的同学们为测定假黄金的组成，称取20克假黄金置于烧杯中，用某未知溶质质量分数的稀盐酸50克，分5次加入，每次充分反应后，取出固体，经过滤、干燥等操作后称重，各次稀盐酸用量和剩余固体质量记录如下：请分析上图表，回答下列问题：（1）假黄金中铜、锌的质量之比为 。
（2）计算所用稀盐酸中溶质的质量分数5.长久使用的热水瓶底部有一层水垢，主要成分是CaCO 3 和Mg(OH)2,某学校化学研究小组的同学通过实验测定水垢中CaCO 3 的含量:取200g 水垢，加入过量的稀盐酸，同时测量5分钟内生成气体的质量，结果如下表： 试回答下列问题：(1)4分钟后，产生的CO 2 不再增加，说明水垢中CaCO 3 (填已或未)反应完全。
初中化学化学计算题解题技巧分析及练习题(含答案)及解析 (2)
初中化学化学计算题解题技巧分析及练习题(含答案)及解析一、中考化学计算题1．某石化厂有一种石油产品含有质量分数为4.9%的残余硫酸，过去他们都是用NaOH溶液来清洗这些硫酸。
请你计算：（1）若要清洗1000kg的这种石油产品，需要_____kg的NaOH。
（2）该石化厂进行了技术改造，采用Ca(OH)2中和这些残余硫酸。
每处理1000kg这种产品，他们可以节约多少经费_____？请你写出具体的计算过程。
工业级的NaOH和Ca(OH)2的最新市场批发价如下表：试剂Ca(OH)2NaOH价格（元/kg） 1.00 6.00（3）请你在图中画出氢氧化钠和氢氧化钙处理1000kg该石油产品时，残余硫酸溶质的质量变化曲线；氢氧化钠用虚线表示，氢氧化钙用实线表示。
_____（请你注明具体的坐标）【答案】40 203元【解析】【详解】1000kg的这种石油产品所含硫酸的质量为1000kg×4.9%=49kg设消耗的氢氧化钠的质量为x，消耗的氢氧化钙的质量为y根据2NaOH+H2SO4=Na2SO4+2H2O和Ca（OH）2+H2SO4=CaSO4+2H2O可得关系式为242 2NaOH H SO Ca(OH)809874x49kg y::809874==x49kg yx=40kgy=37kg每处理1000kg这种产品，他们可以节约经费为6.00元/kg×40kg-1.00元/kg×37kg=203元图中画出用氢氧化钠和氢氧化钙处理1000kg该石油产品时，残余硫酸溶质的质量变化曲线；氢氧化钠用虚线“…”表示，氢氧化钙用实线“一”表示，答：（1）若要清洗1000kg的这种石油产品，需要 40kg的NaOH。
（2）该石化厂进行了技术改造，采用Ca（OH）2中和这些残余硫酸。
每处理1000kg这种产品，他们可以节约203元经费。
（3）残余硫酸溶质的质量变化曲线；氢氧化钠用虚线“…”表示，氢氧化钙用实线“一”表示，2．某混合溶液中含有硫酸和盐酸，取该混合溶液20g于烧杯中，不断滴加氢氧化钡溶液，反应过程中烧杯中产生沉淀的质量、溶液pH的变化如图所示（BaCl2溶液呈中性）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初中化学图表型综合题解法例析江西省南昌市第一中学化学组章菁图表型综合题是借助于数学模型，利用图像、图表的方式来呈现化学的有关问题的一类试题。
能充分考查学生运用数学工具的能力、综合分析的能力以及运用一些重要的化学概念、规律与原理解决简单问题的能力，同时要求学生具备较强的识图能力，数据读取、处理能力和创新意识。
这也体现了化学教学改革的最新理念，是当前化学课程、教学改革的走向之一。
一、解题技巧图表型试题要求学生树立全面的、联系的、开放的观点，并能从文字、表格、图像中提取解决问题有用的信息。
其中直角坐标系题的解题要点在于解题时要求学生首先弄清楚自变量和因变量到底是什么，注意理解起点，终点，转折点的含义。
然后根据所学知识分析概念、图像、数值三者之间的关系。
表格型题的解题要点在于通过审题，获取有用信息，然后对表格中数据进行比较分析，依据物质的性质，变化规律进行解答。
二、中考考点透视考点一：金属与酸反应图像题例1（2010肇庆市）12．相同质量的M、N两种活泼金属，分别与足量质量分数为8%的盐酸反应（M、N在生成物中均为+2价），生成H2质量和反应时间的关系如右图。
下列叙述正确的是（）A．金属的活泼性N＞M B．两个反应生成H2的体积相等C．相对原子质量N＞M D．两个反应消耗盐酸的质量一定相等【解析】观察图像可以看出：M比N产生的氢气质量大，在两金属开始反应后的相同时间里，M产生的氢气质量比N多，表明M产生氢气的速率比N快，即M与酸反应比N剧烈，说明M比N活泼；依据金属与酸反应的化学方程式可以推导出：化合价相同的两种金属与相同质量分数的盐酸反应，相对原子质量小的金属产生氢气的质量大，由此可知相对原子质量N＞M。
正确答案为C例2（2010江西南昌）15、将等质量的甲、乙两金属分别与足量的稀硫酸反应，产生氢气的质量与反应时间的关系如右图。
关于甲、乙两金属判断合理的是A．铁、镁B．铁、锌C．锌、铁D．锌、镁【解析】根据图像可以知道：甲金属与稀硫酸反应产生的氢气质量比乙大，且乙比甲活泼。
符合题意的答案为B考点二：化学反应趋势图像综合题这一类题目考点广泛，综合性强，以化学中的基本概念、基本理论、元素化合物和化学实验等知识为载体，考查学生的信息处理与分析能力。
如分析化学反应中溶液pH的变化，化学反应中各量的变化等。
例1（2010泰州）18．下列四个图像的变化趋势，能正确描述对应操作的是（ A ）氢气质量/g 溶质质量分数/％沉淀质量/g pHA．足量的铁片和铝片分别与等质量、等浓度的稀盐酸反应B．将浓盐酸敝口放置在空气中C．向氢氧化钾和硝酸钡的混合溶液中，逐滴滴加稀硫酸D．向p H=10的氢氧化钠溶液中不断加入水【解析】足量的铁片和铝片分别与等质量、等浓度的稀盐酸反应。
因为铝的活动性比铁强，故铝与稀盐酸反应比铁剧烈，在相同时间内产生的氢气比铁多，若盐酸足量，则完全反应后铝产生的氢气质量大，若盐酸不足量，则完全反应后铝、铁产生的氢气质量相同，所以A选项正确。
将浓盐酸敝口放置在空气中，由于浓盐酸有挥发性，溶质质量分数会变小；向氢氧化钾和硝酸钡的混合溶液中，逐滴滴加稀硫酸，一开始就会出现沉淀；向p H=10的氢氧化钠溶液中不断加入水，会使碱性不断减弱，溶液的pH逐渐趋于7，但不会等于或小于7例2（2010四川眉山）在AlCl3溶液中逐滴加入NaOH溶液至过量，发生如下反应：3NaOH + AlCl3 = Al(OH)3↓+ 3NaCl ，Al(OH)3 + NaOH = NaAlO2 + 2H2O ，NaAlO2易溶于水。
下列图象不正确的是（ A ）【解析】依据题意在AlCl3溶液中逐滴加入NaOH溶液至过量，随着NaOH溶液的加入至过量，水的质量是不断增加的，故A不正确；沉淀质量随着反应的进行呈现先升后降的趋势，pH因为NaOH溶液的加入而增大，溶液中Al 元素的质量因为Al(OH)3的生成而逐渐减小，而后随着NaAlO2的生成而增大直至反应结束。
故B、C、D图像均正确。
例3（2010兰州市）下面是对四个实验绘制的图形，其中实验结果与图形对应准确的是( )A．图①是pH=13的NaOH溶液中加水稀释B．图②是用适量的KClO3和MnO2混合物加热制O2C．图③是向一定量的稀盐酸和氯化钙的混合溶液中不断滴入碳酸钠溶液至过量D．图④向一定质量的稀盐酸中加入铁粉至过量【解析】图①是pH=13的NaOH溶液中加水稀释，会使碱性不断减弱，溶液的pH 逐渐趋于7，但不会等于或小于7，故A选项不正确；图②是用适量的KClO3和MnO2混合物加热制O2，应该有一段预热时间，故B选项不正确；图③是向一定量的稀盐酸和氯化钙的混合溶液中不断滴入碳酸钠溶液至过量，在稀盐酸存在的条件下，不会出现沉淀，故C 选项正确；图④向一定质量的稀盐酸中加入铁粉至过量，当稀盐酸用完后将不再产生氢气，故D选项不正确。
例4（2010山东潍坊）18、在一个密闭容器中放人甲、乙、丙、丁四种物质，在一定条件下发生化学反应，一段时间后，测得有关数据如下表：下列说法中，不正确的是（）A．反应后物质甲的质量为13g B．乙是反应物C．反应中乙、丁的质量比为5∶4 D．物质丙可能是该反应的催化剂【解析】比较甲乙丙丁四种物质反应前后的质量数据，可以看出丙的质量不变，故物质丙可能是该反应的催化剂物质，D选项正确；乙的质量增加了25g，可以看出乙是生成物，故B选项不正确；丁的质量反应后为12g，根据质量守恒定律，可以知道反应后甲物质的质量为（25g-12g=13g）故A选项正确；结合数据分析可以算出反应中乙、丁的质量比为25g:20g=5∶4,故C选项正确。
考点三：图表型计算题这一类计算题通常与化学实验相结合，与当前热点或生活、生产实际紧密联系。
其中包括表格型计算题和直角坐标系计算题。
着重考查学生对图表的分析和数据的处理，体现了化学计算的基础性和实用性。
例1：（2010江西南昌）24．(6分) 今年全国人大和政协会议使用了一种含碳酸钙的“石头纸”：为测定其中碳酸钙的含量，课外活动小组的同学称取50g碎纸样品。
分别在5烧杯烧杯②烧杯③烧杯④烧杯⑤①加入样品的质量/g1010101010加入稀盐酸的质量/g1020304050充分反应后生成气体的质0．881．76X3．523．52量/g（1）表中X的值为；（2）求样品中碳酸钙的质量分数；（3）烧杯④中物质充分反应后所得溶液的质量为g。
【解析】由题意和表格中数据可以分析出烧杯4和烧杯5中所加入的样品完全反应，得到气体的质量为3．52g。
其他三只烧杯均未完全反应。
然后通过比较烧杯123中数据可以得出表中X的值是2．64(2) (4分) 解：设10g样品中碳酸钙的质量为x…………………………（0．5分）CaCO3+2HCl==CaCl2+H2O+CO2↑………………………………………（1分）100 44x3．52gx=8g……………………………………………（1分）此石头纸中碳酸钙的质量分数为：………（1分）答：样品中碳酸钙的质量分数为80% ………（0．5分）(3) (1分) 44．48例2 （2010年烟台市）(6分)某研究性学习小组在协助老师清理实验储备室时，发现一批存放多年的氢氧化钙。
为检验其变质情况，进行了如下探究：取氢氧化钙样品11．4g 于锥形瓶中，加入38．6g水，振荡形成悬浊液，放在电子天平上，向锥形瓶中逐滴滴加14．6％的稀盐酸，振荡后读取质量(如图甲所示)。
实验测得加入稀盐酸的质量与锥形瓶中物质的质量关系如图乙所示。
求：11．4g该样品中各成分的质量。
【解析】由题意和图像分析知，第一阶段锥形瓶中物质增加的质量就是与样品中氢氧化钙反应的盐酸的质量，第一阶段滴入盐酸的质量为100g一50g＝50g（2分)设与盐酸反应的Ca(OH)：的质量为x混合物中碳酸钙的质量为11．4g-7．4g＝4g ………………………(1分)答：此样品中氢氧化钙的质量是7．4g，碳酸钙的质量是4g。
2011-04-18 人教网初三化学图表题专项训练徐州37中化学图表题在历年各地中考试题中出现机率很高。
其特点为利用有限的文字信息，将化学知识以图表的形式呈现出来，较好地考查了同学们用所学知识分析问题和解决问题的能力。
初中化学中考题中常见中考题可分为函数图像题、框图实验、推断题和图表型计算题。
一、函数图像题函数图像题，将化学知识以函数图像的形式融于平面直角坐标系中，较好地考查了同学们用数学方法解决化学问题的能力。
（一）有关溶解度曲线的题目例1：（03大连）下图是A、B、C三种固体物质的溶解度曲线。
请回答下列问题：(1)在℃时，A、B两种物质的溶解度相等。
(2)在t2℃时，A、B、C三种物质的溶解度由大到小的顺序是。
(3)将t2℃时A、B、C三种物质的饱和溶液，分别冷却到t1℃，不能析出晶体的是。
例2：（03厦门）在一定温度下，向一定量的水中不断加入氯化钠固体，并搅拌。
在此过程溶液中溶质的质量分数(b)与加入氯化钠质量(a)的变化关系如下图所示，其中正确的是总结：要做好有关溶解度曲线的题目必须掌握好以下规律①NaCl的溶解度受温度影响不大，降温不易析出固体。
②Ca(OH)2的溶解度随温度升高而降低。
温度变化时和大多数固体物质相比其溶液中会出现反常现象。
③两条溶解度曲线的交点为该温度下两种物质的溶解度相同。
且在此温度下的饱和溶液中溶质的质量分数也相同。
练习：1、（03大连）下图为硝酸钾和氯化钠的溶解度曲线，根据该图回答下列问题。
(1)当温度在 (写温度范围)时，硝酸钾的溶解度大于氯化钠的溶解度。
(2)这两种物质中，溶解度受温度变化影响较大的是。
(3)24℃时，氯化钠的溶解度是。
2、(03江西)下图为氯化钠和硝酸钾固体的溶解度曲线。
根据该图可得知：氯化钠的溶解度受温度影响变化不大。
此外你还能获得的信息有：①②。
（二）有关物质之间反应的题目 例1：（05天津）用质量相等的锌粉和铁粉，分别与溶质质量分数相同、等质量的稀盐酸充分反应，产生氢气的质量和反应所用时间的关系如右图所示。
则下列说法中不正确的是( ) A ．曲线a,b 分别表示锌、铁的反应情况 B ．盐酸均反应完，锌、铁有剩余C ．盐酸均反应完，锌恰好完全反应，铁有剩余D ．锌、铁都反应完，盐酸有剩余例2：（07北京）已知反应CaCl 2+Na 2C03=CaC03↓+2NaCl 。
向一定量的盐酸和氯化钙溶液的混合物中不断滴入碳酸钠溶液。
下图分别表示滴入碳酸钠溶液的质量与生成气体或沉淀的质量变化关系，其中正确的是 ( )A B C D总结：物质间反应比较复杂，内容涉及广泛，所以对同学们观察、分析、判断、推理、计算等诸多能力要求较高。
等质量金属和足量酸反应有如下规律：①金属活动性越强，与酸反应越剧烈，消耗时间越少；②化合价相同时（一般为+2价），生成氢气的质量与金属的相对原子质量成反比。
