多电平变换器是一个新兴的电力电子技术，可以将直流电源转换为高质量的交流电源，同时可以减少谐波干扰和电力损失。
它是一种高效、可控、可靠的新型电力转换器，具有
广阔的应用前景。
多电平变换器在电气传动、输电、配电、电力质量控制及能源转换等领域具有广泛的
应用。
在电气传动中，多电平变换器可以实现高精度的电动机控制和调速，提高电动机系
统的效率和稳定性。
在输电和配电中，它可以减少电力损耗，提高整个电力系统的功率传
输效率。
在电力质量控制中，多电平变换器可以有效地控制电力系统中的谐波干扰，提高
电力系统的稳定性和可靠性。
在能源转换中，它可以将不同能源之间相互转换，为未来能
源的可持续发展提供了可能性。
随着科技的不断进步和应用领域的不断扩大，多电平变换器的研究和应用将会越来越
广泛。
未来，多电平变换器将不仅被应用在传统的电力和能源领域，还将被应用于智能电
力系统、电动汽车、航空航天等领域，为人们的生活带来更多便利和创新。
总之，多电平变换器是一个发展前景广阔的电力电子技术，具有诸多优势和应用优点，将在未来的各个领域得到广泛应用和推广。
《2024年模块组合多电平变换器(MMC)研究》范文
《模块组合多电平变换器（MMC）研究》篇一一、引言随着电力电子技术的快速发展，模块组合多电平变换器（MMC）作为一种新型的电力变换装置，在高压直流输电、柔性交流输电系统以及新能源并网等领域得到了广泛的应用。
MMC 以其高可靠性、高效率、高灵活性的特点，成为了现代电力电子技术研究的热点。
本文旨在探讨MMC的原理、控制策略、运行特性及其在电力系统中的应用。
二、MMC的基本原理与结构MMC是一种基于模块化结构的电压源型多电平变换器，其基本原理是将多个子模块（SM）串联起来组成一个完整的变换器，每个子模块包括一个电力电子开关（如IGBT）和一个与其反向并联的二极管，以及相应的储能电容和电阻。
这种结构使得MMC具有较高的耐压能力，并可以输出多个电平的电压。
MMC的结构包括上下桥臂，通过控制上下桥臂中子模块的导通与关断，实现AC/DC和DC/AC的转换。
其特点是子模块数目多，控制复杂度高，但灵活性好，适用于高压大功率场合。
三、MMC的控制策略MMC的控制策略主要包括子模块的投入与切除控制、环流抑制控制以及谐波消除控制等。
子模块的投入与切除控制决定了MMC的输出电压，而环流抑制控制和谐波消除控制则保证了MMC的稳定运行和输出波形的质量。
近年来，随着数字信号处理技术的发展，MMC的控制策略也在不断优化。
例如，基于模型预测控制的MMC控制策略能够更好地实现多目标优化控制，提高系统的动态性能和稳态性能。
此外，基于人工智能算法的控制策略也在MMC中得到了应用，如模糊控制、神经网络控制等，这些算法能够根据系统运行状态实时调整控制参数，提高系统的自适应性。
四、MMC的运行特性与优势MMC的运行特性主要包括高可靠性、高效率、高灵活性等。
由于其模块化结构，当某个子模块出现故障时，可以通过切换冗余子模块来保证系统的正常运行，因此具有较高的可靠性。
此外，MMC的输出电压可以调节为多个电平，使得谐波分量减少，提高了系统的效率。
同时，通过灵活调整子模块的投入与切除，可以实现快速响应和精确控制。
模块组合多电平变换器的研究综述
模块组合多电平变换器的研究综述一、本文概述随着电力电子技术的快速发展，多电平变换器作为一种高效、可靠的电力转换方式，在能源转换、电机驱动、电网接入等多个领域得到了广泛应用。
其中，模块组合多电平变换器因其模块化设计、易于扩展和维护等优点，受到了广泛关注。
本文旨在对模块组合多电平变换器的研究进行全面的综述，以期为相关领域的研究人员提供有价值的参考。
本文将介绍模块组合多电平变换器的基本原理和分类，包括其基本结构、工作原理以及常见的拓扑结构。
在此基础上，将重点分析模块组合多电平变换器的性能特点，如输出电压波形质量、效率、动态响应等，以及其在不同应用场合中的优势和局限性。
本文将综述模块组合多电平变换器的关键控制技术，包括调制策略、均压策略、故障诊断与容错控制等。
这些控制技术对于提高变换器的性能、稳定性和可靠性具有重要意义。
通过对现有研究成果的梳理和评价，本文旨在为相关研究人员提供有关模块组合多电平变换器控制技术的全面认识。
本文将展望模块组合多电平变换器的研究趋势和前景。
随着新能源、智能电网等领域的快速发展，模块组合多电平变换器将面临更多的应用需求和挑战。
本文将对未来的研究方向和潜在的应用领域进行探讨，以期为相关领域的研究和发展提供有益的启示。
二、多电平变换器的基本原理与分类多电平变换器是一种电力电子装置，其核心思想是通过产生多个不同的直流或交流电平，以实现对输出电压或电流的精细控制。
这种变换器在高压大功率应用场合中特别受欢迎，因为它能有效减少开关过程中的电压和电流应力，从而降低开关损耗，提高整体系统效率。
多电平变换器的基本原理在于利用多个独立或相互关联的电压源或电流源，生成多个不同的电平。
通过合适的控制策略，这些电平可以被有效地组合和切换，从而实现对输出电压或电流的精确控制。
与传统的两电平变换器相比，多电平变换器在电压和电流波形上更为平滑，产生的谐波分量更少，对电网的污染也更小。
中性点钳位型（NPC）：NPC多电平变换器通过在直流侧引入多个电容器，并将它们与开关管相连，形成多个电平。
多电平变换器拓扑生成方法_220008542
多电平变换器拓扑生成方法——基本单元法电研41 吴姗姗（035307）1.概述多电平变换器作为一种适用于高压、大功率变换的电力电子电路拓扑，自上世纪80年代初被提出之后，引起了学术界和工业界的广泛关注。
至今已形成了二极管箝位型，电容箝位（飞跨电容）型，级联型等三种基本的电路拓扑结构。
在这一领域的研究当中，从多电平概念提出之初，研究者们就一直致力于其基本电路拓扑结构的研究，希望能找到多电平变换器的统一拓扑，从而使多电平变换器拓扑结构的研究更加系统化。
但是从目前的研究结果来看，这一想法是不切实际的。
浙江大学的吴宏祥博士转变研究思路，提出了基于基本构成单元的多电平变换器拓扑结构的新思路和方法，从而将多电平变换器拓扑结构的研究统一在基本构成单元的范畴内。
根据这一研究思路，不仅可以得到已有的三种基本多电平变换器拓扑，而且可以推导得到一系列新的拓扑结构，从而为多电平变换器拓扑结构的研究提供了一个新的指导原则。
2.多电平变换器基本构成单元多电平电路的实现有很多方式，但是从电路原理的角度，为得到所要输出的多层电平，至少应该具有两个条件：1.在输入侧有基本的直流电平；2.需要相应的由有源和无源开关器件组成的基本变换单元，将基本电平合成实现输出的多电平。
对于第一个条件，目前获得基本电平的方式有这样几种：1.只引入一组直流母线，然后用电容进行直接分压（如图1a）；2.同样只要一组直流母线，再用悬浮的电容与之组合提供不同的电平，悬浮电容则在开关的外加控制之下由直流母线进行充电，保持所需的电压水平（如图1b）；3.直接由多组互相分立的直流源获得（如图1c）。
前两种可以认为是属于串联直流电源模型，而第三种则是属于分立直流电源模型。
电路图1a 图1b 图1c 对于第二个条件，基本变换单元的构成应该具备几个基本特性：首先，它必须是可控的，这样才能在适当的时刻进行适当的开关动作，从而按要求合成输出电平，因此它必须包含有源器件；其次，还需要无源器件和对应的有源器件成对出现且导通方向相反，以保证能量流动的连续性和双向性。
mmc模块化多电平变换器原理
mmc模块化多电平变换器原理嗨，小伙伴们！今天咱们来唠唠这个有点神秘又超级厉害的MMC模块化多电平变换器原理。
咱先想象一下，电就像一群调皮的小精灵，在电路里跑来跑去。
MMC呢，就像是一个超级智能的交通指挥员，要把这些小电精灵安排得明明白白的。
MMC是由好多好多小模块组成的，这些小模块就像是一个个小积木块。
每个小模块都有自己的小本事哦。
在MMC里，有上下两个桥臂，就像两座小拱桥一样。
每个桥臂呢，又由好多小模块串起来。
这些小模块里面都有啥呢？其实呀，主要就是电容和一些半导体开关器件。
电容就像是一个小水库，它可以储存电能呢。
当电精灵们跑来的时候，电容就可以把一部分电能先存起来，等需要的时候再放出去。
半导体开关器件就像是小闸门，它们可以控制电精灵们的进出路径。
那MMC是怎么把输入的电变成我们想要的电呢？这就很有趣啦。
当输入的电进入MMC的时候，通过控制那些小模块里的半导体开关器件，就可以改变每个小模块输出的电压。
比如说，有的小模块输出的电压高一点，有的低一点。
把这些不同电压的小模块串起来，就像把不同高度的小台阶连起来一样，就可以得到我们想要的那种有很多电平的电压输出啦。
就好像我们搭积木，每个小积木块的高度不一样，我们按照一定的顺序把它们堆起来，就能搭出一个有各种不同高度层次的小塔。
MMC也是这个道理，通过调整每个小模块的输出电压，就能合成出各种各样的电压波形。
而且哦，MMC还有一个很厉害的地方。
它可以很好地控制输出电压的质量。
你想啊，如果输出的电压一会儿高一会儿低，波动得很厉害，那对我们的电器设备可不好啦。
但是MMC就像一个很细心的小管家，它可以让输出的电压很稳定，就像一条平静的小河，而不是那种波涛汹涌的大浪。
再说说这个电容的作用吧。
当电路里突然有一些小波动，就像小风吹过水面泛起的小涟漪一样，电容这个小水库就可以释放或者吸收一点电能，来把这些小波动给抚平。
这样一来，输出的电压就更加平滑、稳定啦。
MMC在很多地方都有大用处呢。

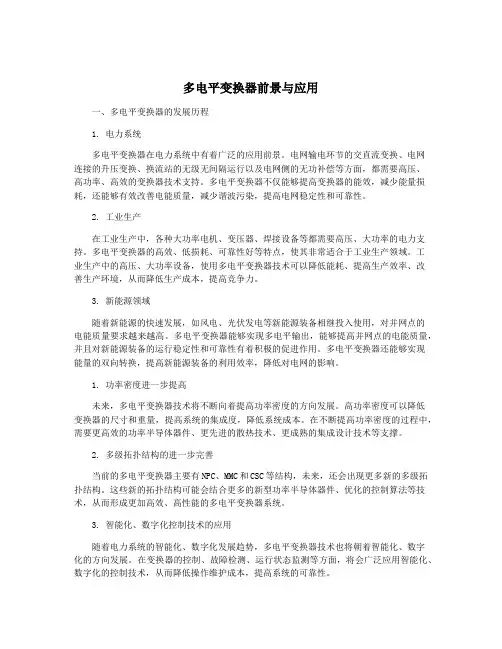

多电平变换器前景与应用
多电平变换器前景与应用一、多电平变换器的发展历程1. 电力系统多电平变换器在电力系统中有着广泛的应用前景。
电网输电环节的交直流变换、电网连接的升压变换、换流站的无级无间隔运行以及电网侧的无功补偿等方面，都需要高压、高功率、高效的变换器技术支持。
多电平变换器不仅能够提高变换器的能效，减少能量损耗，还能够有效改善电能质量，减少谐波污染，提高电网稳定性和可靠性。
2. 工业生产在工业生产中，各种大功率电机、变压器、焊接设备等都需要高压、大功率的电力支持。
多电平变换器的高效、低损耗、可靠性好等特点，使其非常适合于工业生产领域。
工业生产中的高压、大功率设备，使用多电平变换器技术可以降低能耗、提高生产效率、改善生产环境，从而降低生产成本，提高竞争力。
3. 新能源领域随着新能源的快速发展，如风电、光伏发电等新能源装备相继投入使用，对并网点的电能质量要求越来越高。
多电平变换器能够实现多电平输出，能够提高并网点的电能质量，并且对新能源装备的运行稳定性和可靠性有着积极的促进作用。
多电平变换器还能够实现能量的双向转换，提高新能源装备的利用效率，降低对电网的影响。
1. 功率密度进一步提高未来，多电平变换器技术将不断向着提高功率密度的方向发展。
高功率密度可以降低变换器的尺寸和重量，提高系统的集成度，降低系统成本。
在不断提高功率密度的过程中，需要更高效的功率半导体器件、更先进的散热技术、更成熟的集成设计技术等支撑。
2. 多级拓扑结构的进一步完善当前的多电平变换器主要有NPC、MMC和CSC等结构，未来，还会出现更多新的多级拓扑结构。
这些新的拓扑结构可能会结合更多的新型功率半导体器件、优化的控制算法等技术，从而形成更加高效、高性能的多电平变换器系统。
3. 智能化、数字化控制技术的应用随着电力系统的智能化、数字化发展趋势，多电平变换器技术也将朝着智能化、数字化的方向发展。
在变换器的控制、故障检测、运行状态监测等方面，将会广泛应用智能化、数字化的控制技术，从而降低操作维护成本，提高系统的可靠性。
储能系统中的双向多电平AC-DC变换器
储能系统中的双向多电平AC-DC变换器储能系统中的双向多电平AC/DC变换器随着能源储存技术的不断发展，储能系统在电力领域中起到了越来越重要的作用。
而在储能系统中，双向多电平AC/DC变换器被广泛应用于能量的转换和控制。
双向多电平AC/DC变换器是一种能够实现直流电能和交流电能之间相互转换的电力变换器。
它可以将电网输送的交流电能转换为直流电能，并储存在电池组或其他储能装置中，以实现电能的储存。
同时，当需要将储存的电能释放到电网或其他负载时，双向多电平AC/DC变换器也可以将直流电能转换为交流电能，并将其送回电网或供应给负载。
双向多电平AC/DC变换器的工作原理是通过控制开关管的开关状态来实现电能的转换。
在储能阶段，当电网向电池组输出电能时，开关管会将电网的交流电能转换为直流电能，并储存在电池组中。
而在释放阶段，当需要将电能从电池组输出到电网或负载时，开关管则会将电池组的直流电能转换为交流电能，并将其送回电网或供应给负载。
双向多电平AC/DC变换器具有许多优点。
首先，它可以实现高效率的能量转换，从而提高能源利用率。
其次，它具有较高的功率密度和较小的体积，可以满足储能系统对高功率和紧凑结构的需求。
此外，双向多电平AC/DC变换器还具有较好的电气性能和较低的谐波含量，可以减少对电网和负载的干扰。
双向多电平AC/DC变换器在储能系统中的应用前景广阔。
它可以应用于各类储能装置，如电动汽车、太阳能电池组和风能储能系统等。
通过合理设计和优化控制算法，可以实现储能系统的高效运行和稳定性。
同时，双向多电平AC/DC变换器还可以与其他能源转换装置相结合，形成更加灵活和可靠的储能系统。
总之，双向多电平AC/DC变换器在储能系统中发挥着重要的作用。
它不仅可以实现电能的高效转换和储存，还可以满足储能系统对高功率和紧凑结构的需求。
未来，随着储能技术的不断发展和完善，双向多电平AC/DC变换器将在储能系统中发挥越来越重要的作用，为电力领域的可持续发展做出贡献。
多电平变换器拓扑结构和控制方法研究
多电平变换器拓扑结构和控制方法研究多电平变换器拓扑结构和控制方法研究摘要：多电平变换器作为一种应用于高压大功率变换场合的新型变换器，其电路拓扑结构和PWM控制方法是当前的一个研究热点。
基于电平箝位方式对多电平变换电路进行了分类，比较了“二极管或电容箝位”和“使用独立直流电源箝位”两类典型多电平电路拓扑结构的优缺点，并将现有的多电平PWM控制方法根据其优缺点进行了比较，指出了其适用范围。
关键词：多电平；脉宽调制；电平箝位；拓扑结构；控制策略1 引言近年来，应用于高压大功率领域的多电平变频器引起了电力电子行业的极大关注。
由于受电力电子器件电压容量的限制，传统的两电平变频器通常采用“高—低—高”方式经变压器降压和升压来获得高压大功率，或采用多个小容量逆变单元经多绕组变压器多重化来实现，这使得系统效率和可靠性下降。
因而，人们希望实现直接的高压逆变技术。
基于电力电子器件直接串联的高压变频器对动静态的均压电路要求较高，并且输出电压高次谐波含量高，需设置输出滤波器。
多电平逆变电路的提出为解决上述问题取得了突破性的进展。
多电平逆变器的一般结构是由几个电平台阶合成阶梯波以逼近正弦输出电压。
这种逆变器由于输出电压电平数的增加，使得输出波形的谐波含量减小，开关所承受的电压应力减小，无需均压电路，可避免大的d v/d t所导致的电机绝缘等问题。
1977年德国学者Holtz首次提出了利用开关管来辅助中点箝位的三电平逆变器主电路，1980年日本的A.Nabae等人对其进行了发展[1]，提出了二极管箝位式逆变电路。
Bhagwat和Stefanovic在1983年进一步将三电平推广到多电平的结构[2]。
多电平逆变器主要应用在高压大功率电机调速、无功补偿、有源滤波等领域。
本文在电平箝位基础上对多电平逆变电路拓扑结构进行了分类，分析了几种典型多电平电路拓扑的优缺点；对几种多电平电路的PWM控制方法进行了比较分析，讨论了各种方法适用的主电路结构。
