2010年中考物理试题汇编电压电流电阻及欧姆定律

图2-2-3 图2-2-4 2010年中考物理试题分类汇编——电压、电流、电阻及欧姆定律一、选择题1．（2010，南京）如图2-2-1所示，电源电压恒定．闭合开关S 1、S 2，电压表示数为9 V ，电流表示数为1.5A ；断开开关S 2，电压表示数为6V ．则R l 和R 2的阻值分别是A ．6Ω 2ΩB ．6Ω 3ΩC ．4Ω 2ΩD ．4Ω 3Ω2．（2010，南京）如图2-2-2所示电路，电源电压不变，闭合开关S ，灯L 1和L 2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是A ．灯L 1断路B ．灯L 2断路C ．灯L 1短路D ．灯L 2短路3．（2010，哈尔滨）如图2-2-3所示的两个电路中，电源电压恒定且相等，两个灯泡的规格相同。

闭合开关S ，当滑动变阻器的滑片P 都从中点向右滑动的过程中，关于灯泡L 1和L 2的亮度情况，下列判断正确的是A ．L 1和L 2都变亮B ．L 1和L 2都变暗C ．L 1始终比L 2亮D ．L 2始终比L 1亮4.（2010，镇江）将光敏电阻 R 、定值电阻 R 0、电流表、电压表、开关和电源连接成如图2-2-4所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是A ．电流表和电压表表示数均变小B ．电流表表示数变大，电压表表示数变小C ．电流表示数变小，电压表表示数变大D ．电流表和电压表表示数均变大 5．（2010，烟台）在图2-2-5所示的电路中，当开关闭合后，滑动变阻器滑片P 向右移动时，对电表读数的变化，分析正确的是A ．电流表A 、电压表V 1示数都减小，电压表V 2示数增大图2-2-1图2-2-2图2-2-6 C ．电流表A 的示数减小，两电压表示数不变D ．三个电表的示数都不变6．（2010，烟台）在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干。

在做测电阻的实验时，小明在连接电路过程中，由于疏忽，把电压表和电流表的位置给颠倒了，其它连接正确无误．这个电路闭合开关后所产生的现象是A ．电流表有读数，电压表的读数几乎为零B ．电压表将被烧坏C ．电压表有读数，电流表的读数几乎为零D ．电流表将被烧坏7．（2010，宿迁）小明观察了市场上的测重仪后，设计了如图四个电路（R 是定值电阻，R 1是滑动变阻器）．可以测量人体重的电路是8．（2010，重庆）重庆市高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图2-2-6所示的计重秤原理图，以下说法正确的是A ．称重表相当于一个电压表B ．电路中的R 1是没有作用的C ．当车辆越重时，称重表的示数越小D ．当车辆越重时，称重表的示数越大9．（2010，河池）利用如图2-2-7所示的电路，测量R x 的阻值．电源电压保持不变， S 是单刀双掷开关、R ′是电阻箱、R 0是已知阻值的电阻、R x 是待测电阻．将开关S 拨到a ，电流表的示数为I ；再将开关S 拨到b ，调节电阻箱R ＇的阻值，当电流表的示数为 1 2I 时，读出电阻箱的阻值为R ，则被测电阻R x 的阻值为A ．R ＋3R 02B ．RC ．R －R 02D ．RR 0R ＋R 010．（2010，荆州）在如图2-2-8所示的电路中，电源电压保持不变。

闭合电键S后，电路正常工作。

过了一会儿，灯L 熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是A B C图2-2-11图2-2-12 A ．可能是灯L 断路B ．可能是电阻R 断路C ．一定是灯L 短路D ．一定是电阻R 短路11．（2010，台州）在如图2-2-9所示的电路中，电源电压为5V ，L 1、L 2发光时的电阻均为6Ω，小柯应选择两电表的量程分别为A ．电流表(0～0.6A )、电压表(0～3V )B ．电流表(0～0.6A )、电压表(0～15V )C ．电流表(0～3A )、电压表(0～3V )D ．电流表(0～3A )、电压表(0～15V )12．（2010，义乌）如图2-2-10所示，MN 间电压稳定，R 1为定值电阻，滑动变阻器R 2的最大阻值为20Ω。

当滑动变阻器滑片P 处于a 端时，电流表示数为0.25A ；当滑片P 处于ab 中点时，电流表示数为0.40A ，则MN 间的电压是 A ．6V B ．5V C ．4V D ．3V13．（2010，乌鲁木齐）如图2-2-11的电路中，电源电压保持不变，定值电阻的阻值是4Ω，滑动变阻器的最大阻值10Ω。

滑片P 置于滑动变阻器的中点时，电压表示数为8V ；当滑片从中点向b 端移动距离s 后，电压表示数变为6V ；当滑片从中点向a 端移动距离s 后，电压表示数为A ．4VB ．6VC ．10VD ．12V14．（2010，长春）如图2-2-12所示，电源电压不变，R 1、R 2为定值电阻，开关S 1、S 2都闭合时，电流表A 与电压表V 1、V 2均有示数。

当开关S 2由闭合到断开时，下列说法正确的是A ．电压表V 1示数不变B ．电流表A 示数不变C ．电压表V 1示数与电流表A 示数的比值不变D ．电压表V 2示数与电流表A 示数的比值不变15．（2010，福州）如图2-2-13所示，L 1和L 2是两只相同的小灯泡，a 、b 是电流表或电压表。

闭合开关S 后，若两灯都能发光，则A ．a 、b 均为电流表B ．a 、b 均为电压表C ．a 为电流表，b 为电压表图2-2-9图2-2-10图D．a为电压表，b为电流表16．（2010，广州）图2-2-14所示的电子体温计通过流过半导体制成的感温头的电流来反映人的体温，这利用了半导体A．良好的导电特性B．良好的绝缘特性C．电阻随温度变化而变化的特性D．电阻随光照变化而变化的特性17．（2010，广州）在探究电路的电流规律实验时用了下图中的某个电路，已知R1＝R2＜R3，电流表的读数分别是：A1为0.3A、A2为0.15A、A3为0.45A．测量时的电路图应是18．（2010，恩施）某电器的内部电路图2-2-15所示，其中R1=12Ω。

当在A、B两个接线端口接入电压为10V的电源时，电流表的示数为0.5A；而把此电源（电压恒定）接在C、D两个接线端口时，电流表的示数为1A，则下列判断中正确的一项是：A．可求出R2和R3的阻值，分别为R2= 8Ω，R3=2ΩB．可求出R2和R3的阻值，分别为R2= 8Ω，R3=12ΩC．只能求出R2和R3阻值的比值，R2：R3=1 ：2D．电路发生了变化，不符合控制变量法，无法计算19．（2010，荆门）如图2-2-16所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。

为保护电表，变阻器接入电路的阻值范围是A．0Ω~10ΩB．0Ω~20ΩC．5Ω~20ΩD．2.5Ω~10Ω20．（2010，襄樊）下列哪个物理量是决定导体电阻大小的因素之一A．导体两端的电压B．导体的实际功率C．导体中的电流D．导体的材料21．（2010，株州）在图2-2-17所示的电路中，电源电压保持不变，R1为定值电阻，在滑动变阻器的滑片P从最右端移到中间某个位置时，电压表V1、V2的示数分别为U1、U2，电流表A的示数为I，滑动变阻器连入电路中的电阻为R2，三个电表的示数分别变化了ΔU1、ΔU2、ΔI。

在以下四个表达式中，不正确的是A．R1 = U1I B．R2 =U2IC．R1 = ∆U1∆I D．R2 =∆U2∆I图2-2-14A B C D图2-2-16图2-2-17二、填空题1．（2010，桂林）如图2-2-18所示的电路，电源电压保持不变，R1＝10Ω。

当闭合开关S，滑动变阻器滑片P在中点时，电流表的示数为0.3A；当把滑片P移到最右端时，电流表的示数为0.2A。

则电源电压为V，滑动变阻器的最大阻值为Ω。

2．（2010，广东）图2-2-19是关于电阻A、B的I－U图像。

由图可知，电阻值较大的电阻是Ω。

若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是A，此时电路总电阻值是Ω。

3．（2010，北京）如图2-2-20所示，电源两端电压不变，电阻R1的阻值为2Ω。

闭合开关S，当滑动变阻器的滑片P位于A点时，电压表V1的示数为4V，电压表V2的示数为10V。

当滑动变阻器滑片P位于B点时，电压表V1的示数为8V，电压表V2的示数为11V。

则电阻R2的阻值为Ω。

4．（2010，十堰）如图2-2-21所示电路，若甲、乙均为电流表时，断开开关S，两电流表读数为I甲：I乙= 2：3，若甲、乙均为电压表时，闭合开关S，则两电压表的读数U甲︰U 乙＝。

5．（2010，上海）如图2-2-22所示的电路，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，电压表○V的示数将，电压表○V示数与电流表○A示数的比值将。

（均选填“变小”、“不变”或“变大”。

）图2-2-18R1R2图2-2-19图2-2-20图2-2-216．（2010，襄樊）如图2-2-23所示，一定值电阻R0与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0.3A；当滑动变阻器的滑片P滑到最右端时，电流表的示数为0.1A。

则定值电阻R0＝Ω，电源的电压U＝V。

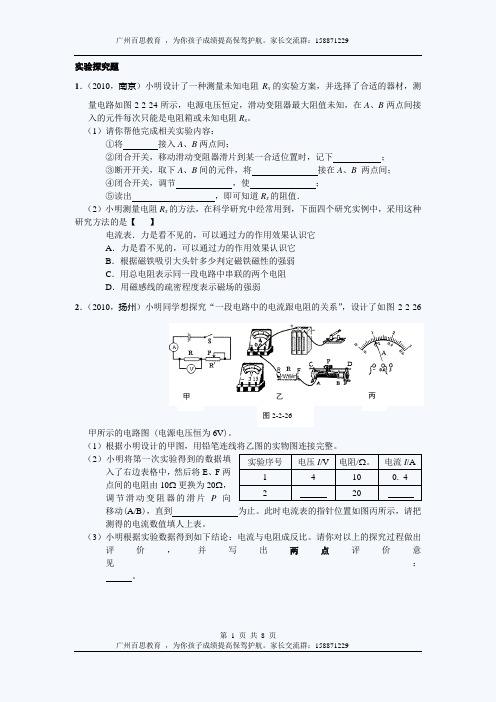

7．（2010，镇江）如图2-2-25所示，通过灯泡L1、L2中的电流分别为0.2A和0.3A，电源电压保持不变，L1的电阻为15Ω，则干路电流为A，电源电压是V，L2的电阻为Ω．三、实验探究题1．（2010，南京）小明设计了一种测量未知电阻R x的实验方案，并选择了合适的器材，测量电路如图2-2-24所示，电源电压恒定，滑动变阻器最大阻值未知，在A、B两点间接入的元件每次只能是电阻箱或未知电阻R x。

（1）请你帮他完成相关实验内容：①将接入A、B两点间；②闭合开关，移动滑动变阻器滑片到某一合适位置时，记下；③断开开关，取下A、B间的元件，将接在A、B两点间；④闭合开关，调节，使；⑤读出，即可知道R x的阻值．（2）小明测量电阻R x的方法，在科学研究中经常用到，下面四个研究实例中，采用这种研究方法的是【】电流表．力是看不见的，可以通过力的作用效果认识它A．力是看不见的，可以通过力的作用效果认识它B．根据磁铁吸引大头针多少判定磁铁磁性的强弱C．用总电阻表示同一段电路中串联的两个电阻D．用磁感线的疏密程度表示磁场的强弱2．（2010，扬州）小明同学想探究“一段电路中的电流跟电阻的关系”，设计了如图2-2-26甲所示的电路图(电源电压恒为6V)。
