供电单位第一期继电保护技术竞赛培训班考试题
电业公司继电保护技术竞赛口试题

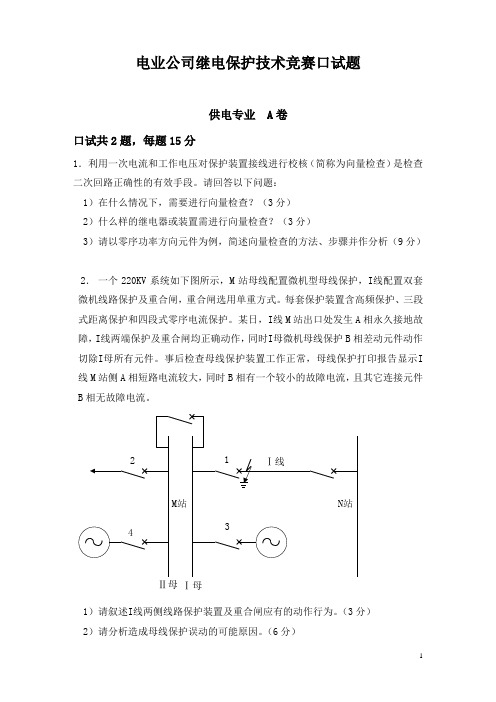

电业公司继电保护技术竞赛口试题供电专业 A 卷口试共2题，每题15分1．利用一次电流和工作电压对保护装置接线进行校核（简称为向量检查）是检查二次回路正确性的有效手段。
请回答以下问题：1）在什么情况下，需要进行向量检查？（3分）2）什么样的继电器或装置需进行向量检查？（3分）3）请以零序功率方向元件为例，简述向量检查的方法、步骤并作分析（9分）2． 一个220KV 系统如下图所示，M 站母线配置微机型母线保护，I 线配置双套微机线路保护及重合闸，重合闸选用单重方式。
每套保护装置含高频保护、三段式距离保护和四段式零序电流保护。
某日，I 线M 站出口处发生A 相永久接地故障，I 线两端保护及重合闸均正确动作，同时I 母微机母线保护B 相差动元件动作切除I 母所有元件。
事后检查母线保护装置工作正常，母线保护打印报告显示I 线M 站侧A 相短路电流较大，同时B 相有一个较小的故障电流，且其它连接元件B 相无故障电流。
Ⅰ母Ⅱ母1）请叙述I 线两侧线路保护装置及重合闸应有的动作行为。
（3分）2）请分析造成母线保护误动的可能原因。
（6分）3）您准备如何进一步检查误动原因（要求说出检查项目、步骤及安全措施等）。
（6分）发电专业 A卷口试共2题，每题15分1．一台大型水轮发电机，远离负荷中心，定子绕组连接如图所示。
装设两套单元件横差保护，动作电流均整定为7%Ign（Ign为发电机每相额定电流）。
失磁保护采用异步边界阻抗圆，其动作值按《大型发电机变压器继电保护整定计算导则》规定整定。
在一次灭磁开关误跳事故中，失磁保护没有动作，有一套单元件横差保护动作（采样打印值显示电流大于7%Ign），另一套单元件横差保护未动作（采样打印值显示电流小于7%Ign）。
整个失磁过程中，发电机振动明显加剧，噪音增高。
事故后检查保护装置正常。
每相6分支，装设两套单元件横差保护的发电机三相定子绕组接线图1）失磁故障中为什么单元件横差保护动作且只有一套动作？（5分）2) 失磁故障中为什么失磁保护未动作？（5分）3）在查清保护动作行为的基础上提出继电保护的技术改进措施。
电业公司继电保护专业技能竞赛试卷
单位：姓名：得分：一、单选题（20分，每题0.5分）1.接线为Y N，d11的变压器，变比为110kV/11kV，当d侧两相短路通过d侧的短路为15kA时，则Y N侧最大相电流为（）。
A、1.1kAB、1.732kAC、0.866kAD、1.5kA2．过渡电阻对阻抗继电器工作的影响是（）。
A、视条件可能失去方向性，可能使保护区缩短，也可能发生超越或拒动B、只会使保护区缩短C、只会使继电器超越D、没有影响3.如果采样频率fs=1000Hz，则相邻两采样点对应的工频电角度为（）。
A、12°B、30°C、15°D、18°4.某发电厂接于110kV及以上双母线上有三台及以上变压器，则应有（）。
A．一台变压器中性点直接接地 B．每条母线有一台变压器中性点直接接地C．三台及以上变压器均直接接地 D.以上说法均不正确5.变压器的过电流保护，加装复合电压闭锁元件是为了（）。
A、提高过电流保护的灵敏度B、提高过电流保护的可靠性C、提高过电流保护的选择型D、提高过电流保护的快速性6.双折线微机比率制动差动保护，整定动作电流2A，比率制动系数为0.5，无制动区电流（拐点电流）5A。
差动继电器的动作判据I DZ=│I1+I2│，制动量为{I1，I2}取较大者。
模拟穿越性故障，当I1=8A时测得差电流I d=3.2A，此时，该继电器（）。
A、动作B、不动作C、处于动作边界D、无法判断7．微机继电保护柜（屏）下部应设有截面不小于（）的接地铜排。
柜（屏）上装置的接地端子应用截面不小于（）的多股铜线和柜（屏）内的接地铜排相连。
接地铜排应用截面不小于（）的铜缆与保护室内的等电位接地网相连。
（）A、100mm2、4mm2、75mm2B、100mm2、4mm2、50mm2C、100mm2、2.5mm2、25mm2D、100mm2、2.5mm2、50mm28.终端变电所的变压器中性点直接接地，在供电该变电所线路上发生两相接地故障，不计负荷电流时，下列正确的是（）A、线路供电侧有正、负序电流B、线路终端侧有正、负序电流C、线路终端侧三相均没有电流D、线路供电侧非故障相没有电流9. 微机继电保护装置使用的直流系统电压纹波系数应不大于（），最低电压不应低于额定电压的（），最高电压不应高于额定电压的（）。
电业公司继电保护技术竞赛试题及答案(B卷)
电业公司继电保护技术竞赛试题及答案（B卷）必答题部分（共60分）一、判断题（20题，每题0.5分，要求将答案填在答题卡的相应位置）1.按电气性能要求，保护电流回路中铜芯导线截面积应不小于2.0mm2。
2.电流互感器内阻很大，为电流源，严禁其二次开路。
3.所有母差保护的电压闭锁元件由低电压元件、负序电压元件及零序电压元件经或门构成。
4.判断振荡用的相电流或正序电流元件应可靠躲过正常负荷电流。
5.纵差保护不能反映发电机定子绕组和变压器绕组匝间短路。
6.330kV、500kV线路应有两套完整、独立的全线快速主保护。
7.如果不满足采样定理，则根据采样后的数据可还原出比原输入信号中的最高次频率fmax还要高的频率信号，这就是频率混叠现象。
8.在使用VFC的数据采集系统中没有专门的模拟低通滤波器。
这是因为取某一段时间内的脉冲个数来进行运算，这种做法本身含有低通滤波功能。
9.在公用一个逐次逼近式A/D变换器的数据采集系统中，采样保持回路（S/H）的作用是保证各通道同步采样，并在A/D转换过程中使采集到的输入信号中的模拟量维持不变。
10.如果变压器中性点不接地，并忽略分布电容，在线路上发生接地短路，连于该侧的三相电流中不会出现零序电流。
11.若微机保护装置和收发信机均有远方启信回路，两套远方启信回路可同时使用，互为备用。
12.带高频保护的微机线路保护如需停用直流电源，应在两侧高频保护停用后才允许停直流电源。
13.电流互感器变比越大，二次开路电压越大。
V V KV 1003100322014. 主保护是满足系统稳定和设备要求、能以最快速度且有选择地切除被保护设备和线路故障的保护。
15. 微机保护的模拟量输入/输出回路使用的辅助交流变换器，其作用仅在于把高电压、大电流转换成小电压信号供模数变换器使用。
16. 除了预定的解列点，不允许保护装置在系统振荡时动作跳闸。
17. 方向阻抗选相元件的唯一缺点是当经过渡电阻短路时可能会拒动。
继电保护竞赛试题 ()
托电公司知识技能竞赛考试试题继电保护专业（笔试题）一、 选择题（共15分，每题1分）1、相当于负序分量的高次谐波是( C )谐波。
(A)3n 次；(B)3n ＋1次；(C)3n －1次(其中n 为正整数)；D.上述三种以外的。
2、自耦变压器中性点必须接地，这是为了避免当高压侧电网内发生单相接地故障时，( A )。
(A)中压侧出现过电压；(B)高压侧出现过电压；(C)高压侧、中压侧都出现过电压；(D)以上三种情况以外的。
3、某输电线路，当发生BC 两相短路时(如不计负荷电流)，故障处的边界条件是( C )。
(A) I U U ···＝＝＝A B C 00；(B) U I I ···＝＝＝A B C 00；(C) I I I U U ·····＝＝＝A B C B C 0 ；(D) I I I ···＝＝A B C 0。
4、距离保护在运行中最主要优点是( B )。
(A)具有方向性；(B)具有时间阶梯特性；(C)具有快速性；(D)具有灵敏性。
5、对于Y ，d11接线变压器下列表示法正确的是( B )。
(A) U U ··°＝a A j60e；(B) U U ··°＝ab AB j30e；(C) U U ··°＝ab AB j0e；(D) U U ··°＝a A j0e 。
6、微机保护中电压、电流通道的零漂不能超过（B ）(A)－0.2～0.3；(B )－0.3～0.3；(C)－0.4～0.4；(D)－0.5～0.5。
7、检查微机型保护回路及整定值的正确性( C )。
(A)可采用打印定值和键盘传动相结合的方法；(B)可采用检查VFC 模数变换系统和键盘传动相结合的方法；(C)只能用从电流电压端子通入与故障情况相符的模拟量，使保护装置处于与投入运行完全相同状态的整组试验方法；(D)可采用打印定值和短接出口触点相结合的方法。
继电保护竞赛培训题库
继电保护竞赛培训题库一、选择题：（共20题，每题1分，请将正确答案的代号填入括号内。
其中1~15题为供电类、发电类必答，16~20题为供电类必答，21~25为发电类必答）1、有两个正弦量，其瞬时值的表达方式分别为：u=100sin(ωt-10)v，。
i=5cos(ωt+10)a，可知（b）（a）电流滞后电压110°；（b）电流超前电压110°；（c）电压全面性电流20°；（d）电流全面性电压20°。
2、助增电流的存在，对距离继电器有什么影响（b）（a）并使距离继电器的测量阴抗增大，维护范围减小；（b）使距离继电器的测量阻抗增大，保护范围减小；(c)并使距离继电器的测量电阻减小，维护范围减小；（d）使距离继电器的测量阻抗减小，保护范围减小。
3、两只车壳同一二者，且变比相同、容量成正比的套管电流互感器，在二次绕组串联采用时（c）。
（a）容量和变比都增加一倍；（b）变比增加一倍，容量维持不变；（c）容量增加一倍，变比不变；（d）容量和变比都不变。
4、线路出现两二者短路故障时，短路点处正序电压与负序电压的关系为（c）。
（a）正序电压大于负序电压；（b）正序电压小于负序电压；（c）正序电压等同于负序电压；（d）不一定。
5、220kv三卷自耦变压器，低压侧断开运行，其微机型分相纵差保护只差接高、中两侧，当差动ta采用y，y联接时，为确保该保护正确动作（d）（a）不须要再实行其他措施；（b）由软件在高压侧移二者；（c）由软件在中压侧移相；（d）由软件在高、中压两侧同时移相。
6、在平行双回线之一出现故障，一侧断路器停水后，另一回线必须出现功率好像方向，恰当的观点就是（d）。
（a）零序功率不会倒方向；（b）负序功率不会倒方向；（c）只有正序功率可以出现好像方向；（d）零序、负序、正序以及总功率均有发生倒方向的可能。
7、在大中剧电流系统中，其线路出现单相接地，以下恰当的观点就是（b）。
继电保护竞赛试题库(含答案)
继电保护高级培训班测试卷一、选择题1．在下述（）种情况下，系统同一点故障时，单相接地短路电流大于三相短路电流。
A．Z0∑<Z1∑B.Z0∑=Z1∑C.Z0∑>Z1∑注：Z1∑、Z0∑为短路点的综合正序、零序阻抗。
2．中性点经消弧线圈接地后，若单相接地故障的电流呈感性，此时的补偿方式为（）。
A．全补偿 B.过补偿 C.欠补偿3．Y/△＿11结线的变压器，是指（）。
A．一次侧相电压超前二次侧相电压30°B．一次侧线电压超前二次侧线电压30°C．一次侧线电压滞后二次侧线电压30°4．对于反映电流值动作的串联信号继电器，其压降不得超过工作电压的（）。
A．5% B.10% C.15%5．在三相对称故障时，计算电流互感器的二次负载，三角形接线是星形接线的（）。
(A)2倍(B)3倍(C)3倍6．保护线路发生三相短路，相间距离保护感受的阻抗（）接地距离保护感受的阻抗。
A．大于B．等于C．小于7．在大接地电流系统中，当相邻平行线路停运检修并在两侧接地时，电网发生接地故障，此时停运线路（）零序电流。
A．流过B．没有C．不一定有8．一台收发信机的发信功率为10W，额定阻抗为75Ω，当其接入通道后，测得的电压电平为30dB，则通道的输入阻抗（）。
A．大于75ΩB．小于75ΩC．等于75Ω9．中阻抗型母线差动保护在母线内部故障，保护装置整组动作时间不大于（）mS。
A．10B．20C．3010．如果用低额定电压规格(如220V电源用110V的继电器)的直流继电器串联电阻的方式时，串联电阻的一端应接于()。
A ．正电源B ．负电源D ．远离正、负电源(不能直接接于电源端)11．在大电流接地系统中，当相邻平行线停运检修并在两侧接地时，电网接地故障线路通过零序电流，将在该运行线路上产生零序感应电流，此时在运行线路中的零序电流将会（）。
A ．增大B ．减少C ．无变化12．线路发生两相短路时短路点处正序电压与负序电压的关系为（）。
继电保护专业竞赛
电力系统继电保护培训试题注意事项：1．答卷前将装订线左边的项目填写清楚。
2．答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔 。
3．本份试卷共 七 道大题，满分 150 分，考试时间 150 分钟。
1. 在小接地电流系统中，同一母线所有出线均装设两相不完全星形接线的电流保护，电流互感器装在同名相上，这样在不同线路、不同相别发生两点接地短路时，保护跳两回线路的概率为 ( )。
(A)1／3； (B)1／6； (C)2／3； (D)1。
2. 一个线圈的感抗与( )无关。
(A)匝数； (B)电源频率； (C)有无铁芯； (D)外加电压。
3. 220kV 变压器的中性点经间隙接地的零序过电压保护定值一般可整定为（ ） （A ）120V ； （B ）180V ； （C ）70V ； （D ）220V4. 按照部颁反措要点的要求，220kV 变电所控制系统的直流回路应( )。
(A)尽量使用专用的直流熔断器，特殊情况下可与信号回路共用一组直流熔断器； (B)尽量使用专用的直流熔断器，特殊情况下可与该所远动系统共用一组直流熔断器； (C)由专用的直流熔断器供电，不得与其他回路混用； (D)无特殊要求。
5. 220kV 电网按远后备原则整定的零序方向保护，其方向继电器灵敏度应满足（ ） （A ）本线路末端接地短路，零序功率灵敏度不小于2； （B ） 本线路末端接地短路，零序功率灵敏度不小于1.5 ； （C ） 相邻线路末端接地短路，零序功率灵敏度不小于1.5； （D ）相邻线路末端接地短路，零序功率灵敏度不小于1.26. 单侧电源供电系统短路点的过渡电阻可能会使距离保护( )。
(A)拒动； (B)误动； (C)保护范围不变； (D)保护范围不定。
7. 对于Y ，d11接线的三相变压器，它的变比为n ，主变压器三角形侧线圈发生AB 两相短路，变压器星形侧各相电流之间的关系为( )。
(A) B C A I 2I I ∙∙∙=＝； (B) B C A I 2I I ∙∙∙-=＝； (C) B C A I 5.0I I ∙∙∙=＝； (D) B C A I 5.0-I I ∙∙∙=＝。
电力系统继电保护技术大赛试题（笔试部分）
电⼒系统继电保护技术⼤赛试题（笔试部分）电⼒系统继电保护技术⼤赛试题(笔试部分)（说明：第⼀、⼆、三题，供电单位答1—20题，发电单位答6-25题，中调和电科院⼈员可选答供电或发电的试题，但整个试卷必须⼀致。
将考⽣的单位、姓名写在密封线上规定的位置，不许在答卷的其它地⽅做记号，否则以零分计。
答题时间为：120分钟）⼀. 填空题:(每空分,共20分，供电单位答1—20题，发电单位答6-25题)1. 当主保护或断路器拒动时，由相邻电⼒设备或相邻线路保护实现后备称之为（）；主保护拒动时由本设备另⼀套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为（）。
答：远后备，近后备2. 在Y/Δ-11变压器中差动保护电流互感器⼆次在变压器Y侧应接成（），⽽在变压器Δ侧应接成（），以达到（）的⽬的。
答：Δ形，Y形，相位补偿3. 功率⽅向继电器采⽤90度接线的优点在于（）。
答：两相短路时⽆死区。
4. 距离保护的末端最⼩短路电流应（）其最⼩精⼯电流的2倍，否则可造成保护范围（）。
答：⼤于，缩短5. 电⼒系统振荡时，随着振荡电流增⼤，⽽母线电压（），阻抗元件的测量阻抗（），当测量阻抗落⼊（）时，距离保护将发⽣误动作。
答：降低，减⼩，继电器动作特性以内6. ⼩接地电流系统单相接地时，故障相对地电压为零，⾮故障相对地电压升⾄（），零序电压⼤⼩等于（）。
答：，线电压，相电压7. 闭锁式⾼频⽅向保护在故障时起动发信，⽽（）时停⽌发信。
其动作掉闸的基本条件是（）。
答：正向元件动作，正向元件动作且收不到闭锁信号。
8. 断路器最低跳闸电压及最低合闸电压，其值不低于（）额定电压，且不⼤于（）额定电压。
答：30％，65％9. 电平表实际上也是电压表，但它不是以“V”为单位⽽刻度的，⽽是以（或）为单位⽽刻度的。
⼀般电平表均以（）在600Ω上的电压（）V为标准值⽽刻度的。
答：NB或dB，1mW，10. 中性点直接接地电⽹发⽣接地故障，故障线路两端零序功率⽅向与正序功率⽅向（）。
继电保护技术竞赛试题
继电保护技术竞赛试题继电保护技术竞赛试题集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-继电保护技术竞赛试题一、判断题（正确的请在括号内打“√”，错误的打“×”，每题0.5分，共40题，20分）1、暂态稳定是指电力系统受到较小的扰动（比如负荷突然增加）时，能自动地恢复到原来运行状态的能力。
（）2、电力系统振荡时任何一点电流和电压的相位角都随着功角的变化而变化；而短路时，系统各点的电流和电压之间的相角是基本不变的。
（）3、故障点零序综合阻抗小于正序综合阻抗（负序综合阻抗等于正序综合阻抗）时，单相接地电流大于三相短路电流。
（）4、发生各种不同类型的短路时，正序电压愈靠近故障点数值越小，负序和零序电压愈靠近故障点数值越大。
（）5、在带电的电压互感器二次回路上工作，应采取下列安全措施：①严格防止电压互感器二次侧短路或接地。
工作时应使用绝缘工具，戴手套，必要时停用有关保护装置。
②二次侧接临时负载，必须装有专用的刀开关和熔断器。
（）6、在一次设备运行而停用部分保护进行工作时，应拆除不经连接片的跳、合闸线及与运行设备有关的联线。
（）7、在对220kv某线路保护进行停电检修时，进行绝缘测试时，一定要对该线路电流互感器二次绕组中的母差回路同时进行绝缘测试，因为这部分回路，在不停电进行母差保护定检时，无法进行绝缘测试。
（）8、保护装置的二次接线变动或改动时，应严禁寄生回路的存在。
没用的接线应拆除。
变动直流二次回路后，应进行相应的传动试验，还必须模拟各种故障进行整组试验。
（）9、主保护双重化主要是指两套主保护的交流电流、电压和直流电源彼此独立；有独立的选相功能；有两套独立的保护专（复）用通道；断路器有两个跳闸线圈，每套保护分别启动一组。
（）10、电流互感器因二次负载大，误差超过10%时，可将两组同级别、同型号、同变比的电流互感器二次串联，以减低电流互感器的负载。
继电保护竞赛理论知识测试题库含答案
继电保护竞赛理论知识测试题库含答案一.单选题。
[单选题] *下列每道题都有四个答案，其中只有一个正确答案，将正确答案填在括号内。
(正确答案)1.大接地电流系统，发生单相接地故障，故障点距母线远近与母线上零序电压值的关系是( )。
[单选题] *A．无关B．故障点越远零序电压越高C．故障点越远零序电压越低(正确答案)2.线路发生两相金属性短路时，短路点处正序电压U1x与负序电压U2K的关系为( )。
[单选题] *A．UlK> U2KB．UlK= U2K(正确答案)C．UlK3.如果对短路点的正、负、零序综合电抗为Xl∑、X2∑、X0∑，而且Xl∑=X2∑，故障点的单相接地故障相的电流比三相短路电流大的条件是( )。
[单选题] *A．Xl∑>X0∑(正确答案)B．Xl∑=X0∑C．Xl∑D．不确定4.大接地电流系统中的线路正方向发生金属性接地故障时，在保护安装处流过该线路的与母线的相位为( )。
[单选题] *A．电流超前电压约110°(正确答案)B．电流滞后电压约70°C．电流滞后电压约110°D．电流超前电压约70°5.在大接地电流系统中，线路正方向发生金属性接地故障时，保护安装处零序电流和零序电压的关系是( )。
[单选题] *A．零序电压超前零序电流约80。
B．零序电压滞后零序电流约80。
C．零序电压滞后零序电流约110。
(正确答案)6.电力系统发生振荡时，振荡中心电压的波动情况是( )。
[单选题] *A．幅度最大(正确答案)B．幅度最小C．幅度不变D．不一定7.下面的说法中正确的是( )。
[单选题] *A．系统发生振荡时电流和电压值都往复摆动，并且三相严重不对称B．零序电流保护在电网发生振荡时容易误动作C．有一电流保护其动作时限为4.5s，在系统发生振荡时它不会误动作(正确答案) D．距离保护在系统发生振荡时容易误动作，所以系统发生振荡时应断开距离保护投退连接片8.超高压输电线单相跳闸熄弧较慢是由于( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供电单位第一期继电保护技术竞赛培训班考试题（答案）
学员姓名单位名称成绩
一、填空题（每空1分，共44分）
1 •距离I段是靠（定值）满足选择性要求的，距离III是距靠（时间定值）满足选择性要求的。
2.90°接线功率方向元件在（出口）附近发生（三相）短路时存在“死区” o 3•不接地电网发生单相接地短路时,故障线路测得零序电流为（非故障元件电容电流和），非故障线路测得零序电流为（自身电容电流）o
4•距离I、U、川段保护中，（山）保护不受振荡影响，其原因是（靠时间定躲过周荡）o
5•距离保护川段采用方向阻抗特性的灵敏系数是采用全阻抗特性的灵敏系数的 ________________ 倍。
6.故障发讯闭锁式方向高频保护（不受）振荡影响，区内故障伴随高频通道破坏，保
护（可以）动作。
7.方向高频保护是比较线路两端（功率方向）,当满足（功率方向同时指向
线路）条件时,方向高频保护动作。
8.相差高频保护是比较线路两端（电流的相）,当满足（电流相位同向）条件时,相差高频保护动作。
9.在接地距离保护中，零序补偿系数K二________________ 。
10.距离保护克服“死区”的方法有
（记忆回路）和（引入非故障相电压）。
影响•线路三相短路时保护丕动作。
12.重合闸后加速指（系统发生故障时保护先有选择性地将故障点切除•然后重合闸•如此时系统有故障，则快速地按原先的故障将故障点快速切除）。
13线路两端配有同期无压检定的重合闸，若线路一端的重合闸检定方式为（同期检定）另一端的重合闸检定方式为（无压检尢和同期检尢）O
线路断路器偷跳时，（同期检定）检定继电器动作将断路器合上。
14.双母线同时运行时，母线电流差动保护由I母线差动回路、U母线差动回路和完全电
流差动回路构成，I母线故障」母线差动电流为（短路电流），
U母线差动电流为（不平衡电流或为零），完全电流差动回路电流为（短路电流）。
15.双母线正常运行，1母线发生电流二次回路断线，母线差动保护（不会）动作，母线固定运行方式被破坏，母线保护（不会）动作。
16•双母线电流差动保护，双母线固定连接方式破坏同时保护范围外部故障，I母线差动保护
（会）误动作,U母线差动保护（会）误动作，
完全电流差动保护（不会）误动作。
17•双回线固定联接破坏时，相位差动保护的差动回路（没有）负荷电流。
如母线发生故障相位差动保护（会正确）动作。
18•断路器失灵保护由（保护跳闸接点）起动，当断路器拒动失灵保护动作后切除
（失
灵断路器所在母线上的所有断路器）断路器。
19.接地系统发生接地故障时,（故障点）点零序电压最高,故障线路的零序功率的方向和正序功率的方向（相反）o
20.电抗变压器DKB 勺转移阻抗为乙为克服小电流时Z下降,应采用（彼镇合金），
电及一经操作 带电的电气设备。
23•变压器保护的动作评价：其纵差、重瓦斯保护按 ____________ 高压侧 _______
类统计，各电压侧后备保护按各侧统计。
二、简答题（每题4分，共36分）
1为保证电网保护的选择性，上、下级电网保护之间逐级配合应满足什么要求?
P90） 2•在110〜220KV 中性点直接接地电网中，后备保护的装设应遵循哪些原则？（问答P87）
21.
所谓运用中的电气设备，是指 全部带电或部分带
（问答
3.高频通道由哪些基本元件组成及各元件的功能
答案要点：基于电容电感并联谐振的（阻波器），起隔离作用的（耦合电容器），具有阻抗匹配、隔离和滤波作用的（结合滤波器），（收发讯机）。
4.为什么继电保护交流电流和电压回路要有接地点，并且只能一点接地？答案要点：保证人身和设备
安全。
5.保护装置调试的定值依据是什么？要注意些什么？（问答P109） 6、新投入或经更改的电流电压回路应利用工作电压和负荷电流进行那些检验？（问答P112）
7、画出WBZ-500保护差动保护原理框图。
（WBZ-500说明书）
&简述LFP-900系列保护装置中工频变化量距离继电器的特点。
（LFP-900说明书）
9 CSL-100系列保护正常运行时CPU计算所用定值取自RAM还是£PROM ?当用拨轮开关切换定值后为什么要按确认键？（问答P67）
三、问答题（每题5分，共20分）
1.试分析方向阻抗继电器消除各种类型故障的死区的方法。
答案要点：记忆回路和引入非故障相电压（或第三相电压）；
记忆回路在发生对称故障和不对称故障时的快速段保护中起作用；引入非故障相电压在发生不对称故障时的快速段保护和延时段保护中起作用。
2.详述33CT500KV线路，应按什么原则实现主保护的双重化？（问答P87）
3.叙述反应对称分量的故障选相原理。
答案要点：三相短路：
两相不接地短路：
故障类型BC CA AB
接地短路：可能为两相接地短路也可能为单相接地
短路
首先利用将故障分为三类BC和A 一G、CA和B
G、AB和C— G;相位裕度角为
然后利用分别将BC和A-G故障、CA和B-G故障、AB和C- G故障区别开。
相位裕度角为
4.试分析四边形阻抗动作判据各块区的作用。
答案要点：第I象限区：正方向动作区，Rs是值反应阻抗继电器克服过渡电阻的能力和躲负荷的能力，
X定值随过渡电阻增加而降低的下斜线是为了克服由过渡电阻的影响造成保护的超越。
第II象限区：X为正R为负，是为了克服正方向发生金属故障，由于电流电压互感器误差使阻抗计算
的电阻不为零而为负值造成保护拒动。
第IV象限区：X为负R为正,是为了克服出口经过渡电阻短路，由于电流电压互感器误差和过渡电阻的影响使阻抗计算
的电抗不为零而为负值造成保护拒动。
