模糊与常规PID比较报告

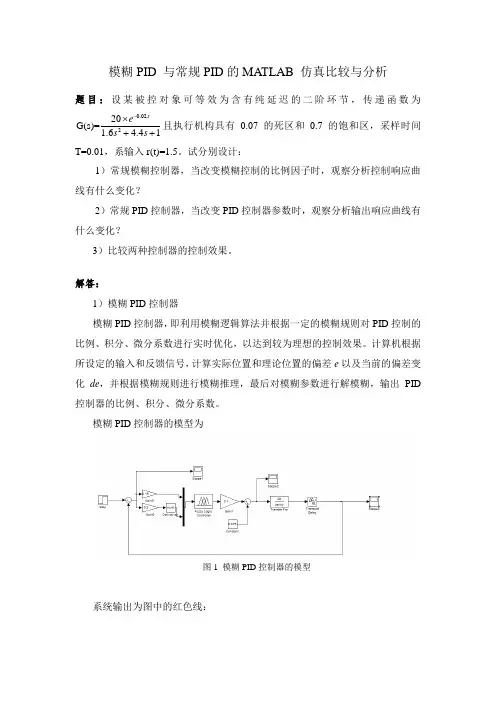

模糊PID 与常规PID 的MATLAB 仿真比较与分析题目：设某被控对象可等效为含有纯延迟的二阶环节，传递函数为0.02220G(s)=1.6 4.41se s s -⨯++且执行机构具有0.07的死区和0.7的饱和区，采样时间T=0.01，系输入r(t)=1.5。
试分别设计：1）常规模糊控制器，当改变模糊控制的比例因子时，观察分析控制响应曲线有什么变化？2）常规PID 控制器，当改变PID 控制器参数时，观察分析输出响应曲线有什么变化？3）比较两种控制器的控制效果。
解答：1）模糊PID 控制器模糊PID 控制器，即利用模糊逻辑算法并根据一定的模糊规则对PID 控制的比例、积分、微分系数进行实时优化，以达到较为理想的控制效果。
计算机根据所设定的输入和反馈信号，计算实际位置和理论位置的偏差e 以及当前的偏差变化de ，并根据模糊规则进行模糊推理，最后对模糊参数进行解模糊，输出PID 控制器的比例、积分、微分系数。
模糊PID 控制器的模型为图1 模糊PID 控制器的模型系统输出为图中的红色线：图2 PID控制器的仿真结果2）常规PID控制器：常规PID控制器是建立在数学模型基础上的，根据被控对象的静态和动态特性，按照偏差的比例(P-Proportional)、积分(I-Integral)和微分(D-Derivative)的线性组合构成控制量，对被控对象进行控制。
常规PID控制器的模型为图3 常规PID 控制的模型参数选择：当参数分别选择为：8.0=p k 、15.0=i k 、3.0=d k 时，系统的输出为图中的蓝色线：3）两种模型的控制效果比较：常规PID控制器的算法简单实用，且具有良好的控制效果和鲁棒性。
但常规PID控制器无自适应能力，不能根据现场的情况进行在线自整定参数且当参数变化范围太大时，系统性能会明显变差。
另外，常规PID控制器一般只适用于线性时不变空间，在非线性时变且滞后较大的系统中，其鲁棒性不强，控制效果不理想。
模糊控制与PID控制的比较
模糊控制与PID控制的比较自20世纪60年代中期起，模糊控制逐渐崭露头角，其优越性也引起了人们的关注。
除了模糊控制，当今热门的控制算法之一是PID控制。
那么，模糊控制与PID控制之间的区别是什么呢？它们各自的优缺点是什么？在特定的应用场合下，哪种控制算法更适用？一、模糊控制概述模糊控制是一种无需准确模型或参数即可执行复杂控制系统的方法，它仅使用模糊逻辑来描述输入和输出之间的关系。
模糊控制系统的输入和输出都是模糊变量。
与其他控制方法相比，模糊控制系统可以更好地处理不确定性和模糊性，具有更强的容错能力和适应性。
模糊控制系统由四个主要组成部分组成：模糊化、模糊推理、解模糊化和规则库。
模糊化部分将传感器输出信号转换为模糊变量，模糊推理部分使用模糊逻辑基于模糊规则将模糊变量转换为控制信号，解模糊化部分将控制信号转换为精确的控制信号，规则库存储了模糊规则及其权重。
二、PID控制概述比例积分微分（PID）控制是一种经典的控制算法，其控制草图由三个部分组成。
比例项（P）根据当前误差大小进行输出，积分项（I）可以消除稳态误差，微分项（D）可以提高系统的稳定性并抑制系统的震荡。
PID控制器的设计基于系统的数学模型，在许多应用中，这个模型是已知的。
在这些情况下，PID控制器可以通过调整不同部分的增益以进行优化。
三、模糊控制与PID控制的对比1. 精度PID控制器可以实现非常高的精度，特别是在恒定环境下，模糊控制器具有更高的容错能力和适应性，而且围绕控制正常的范围内快速做出反应。
2. 调节PID调节通常是更容易实现的PLC控制器中自动化开发环境的系统。
Fuzzy可能更多地需要手动调整和对规则进行逐步精细的训练，但它也可以被训练自动化。
3. 适应性模糊控制器的好处是可以轻松地处理不确定性和模糊性，因此可以应对复杂环境。
PID控制器则对不确定性和模糊性更加敏感，而且会因不确定性的变化而导致过度响应或不足响应的问题。
4. 实际应用PID控制器广泛应用于许多领域，如化工、制造和机械工程。
模糊控制与PID传统控制比较
