数控机床结构介绍
数控机床的典型机械结构
高传动件的制造精度与刚度。 • ３. 具有良好的抗振性和热稳定性 • 数控机床一般既要进行粗加工, 又要进行精加工。
上一页 下一页 返回
５. ２ 数控机床主轴系统
• 加工时由于断续切削、加工余量不均匀、运动部件不平衡以及切削过 程中的自激振动等原因引起的冲击力或交变力的干扰, 使主轴产生振 动, 影响加工精度和表面粗糙度, 严重时甚至会破坏刀具或工件, 使加 工无法进行。 主轴系统的发热可能导致所有零部件产生热变形, 降低 传动效率, 破坏零部件之间的相对位置精度和运动精度而造成加工误 差。 因此, 要求主轴组件要有较高的固有频率、较好的动平衡、保持 合适的配合间隙并进行循环润滑等。
• 数控机床的机械结构仍然继承了普通机床的构成模式, 其零部件的设 计方法也同样类似于普通机床。
下一页 返回
５. １ 数控机床的机械结构概述
• 但近年来, 随着进给驱动、主轴驱动和ＣＮＣ 的发展, 为适应高生产 效率的需要, 现今的数控机床有着独特的机械结构, 除机床基础件外, 主要由以下各部分组成。
上一页 下一页 返回
第6章 数组
• 6.1 一维数组 • 6.2 二维数组 • 6.3 字符数组 • 6.4 数组程序举例
6.1 一维数组
• 6.1.1一维数组的定义方式 • 一维数组的定义方式为: • 类型说明符数组名[常量表达式]; • 其中: • 类型说明符可以是任何一种基本数据类型或构造数据类型。 • 数组名是用户定义的数组标识符。 • 方括号中的常量表达式须为整型，其值表小数组元素的个数，也称为
来表示。 • (5)允许在同一个类型说明中说明多个数组和多个变量。
数控机床的机械结构概述ppt(52张)
数控机床的机械结构概述(ppt52页)
数控机床结构与装调工艺
具有适应无人化、柔性化加工的特殊部件
数控机床结构与装调工艺
广泛采用高效、无间隙传动装置和新技术、新产品
数控机床进行的是高速、高精度加工，再简化机械结构 的同时，对于机械传动装置和元件也提出了更高的要求。高 效、无间隙传动装置和元件在数控机床上去得了广泛的应用。 如：滚珠丝杠副、塑料滑动导轨、静压导轨、直线滚动导轨 等高效执行部件，不仅可以减少进给系统的摩擦阻力，提高 传动效率；而且还可以使运动平稳和获得较高的定位精度。
数控机床的机械结构概述(ppt52页)
数控机床的机械结构概述(ppt52页)
数控机床结构与装调工艺
对机械结构、零部件的要求高
高速、高效、高精度的加工要求，无人化管理以及工艺复 合化、功能集成化，一方面可以大大的提高生产率，同时，也 必然会使机床的开机时间，工作负载随之增加，机床必须在高 负荷下，长时间可靠工作。因此，对组成机床的各种零部件和 控制系统的可靠性要求很高。
数控机床的机械结构概述(ppt52页)
数控机床的机械结构概述(ppt52页)
数控机床结构与装调工艺
三、数控机床对机械结构的基本要求
具有较高的静、动刚度和良好抗震性
机床的刚度反映了机床机构抵抗变形的能力。机床 变形产生的误差，通常很难通过调整和补偿的方法予以 彻底的解决。为了满足数控机床高效、高精度、高可靠 性以及自动化的要求，与普通机床相比，数控机床应具 有更高的静刚度。此外，为了充分发挥机床的效率，加 大切削用量，还必须提高机床的抗震性，避免切削时产 生的共振和颤振。而提高机构的动刚度是提高机床抗震 性的基本途径。
数控机床各组成部分结构及控制原理
1．插补周期的选择
T的选择非常重要 基本思想：采用时间分割的思想，根据编程给定的进 给速度F将轮廓曲线分割为相等的插补周期T的进给段， 即轮廓步长ΔL，ΔL＝F.T
2．插补运算时间
T必须大于插补运算时间和CPU执行其他实时任务所 需的时间之和
11
3．位置反馈采样周期
插补运算结果是供位置采样周期使用的各坐标轴的 位置增量值，因此，采样周期TF通常＝T，或者T 是TF的整数倍。T=8ms ，TF＝4ms
30
2．4 数控机床的进给伺服系统
伺服系统的特点
1. 伺服系统的运动来源于偏差信号 偏差：指令信号与反馈信号的比较
2. 伺服系统必须有负反馈回路 3. 伺服系统始终处于过渡过程状态 4. 伺服系统必须具有力（力矩）放大作用
31
伺服系统的基本要求
位移精度要高 定位精度高 稳定性好 动态响应快 调速范围宽 低速大转矩
F 0 F 0
x y
F F ye F F xe
6
3. 终点判别
总步长法：N X e Ye
单边计数法：N maxXe , Ye
坐标计数法 长边坐标计数法
7
❖ 4. 举例
❖ 若加工第一象限直线OE，起点为O（0，0），终点为E（5，3）。按逐点 比较法进行插补计算，并作出插补轨迹图。
1. 调速范围宽而有良好的稳定性，低速 时要求速度平稳；
2. 负载特性硬，即使在低速时，有足够 的
负载能力，反应速度快； 3. 可频繁地起、停、换向等。
34
2．4．2 开环进给伺服系统
一、工作原理： ❖ 组成部分：驱动控制环节、执行元件 ❖ 驱动控制环节的任务：是将指令脉冲
转化为执行元件所需的信号 ❖ 步进电机的任务：是将（处理过的指
第6章 数控机床的机械结构
1．滚珠丝杠的结构组成
滚珠丝杠由丝杠、螺母、滚珠和滚珠返回装置四 部分组成。按照滚珠的循环方式，滚珠丝杠螺母副分 内循环方式和外循环方式两大类。 内循环方式指在循环过程中滚珠始终保持和丝杠 接触，如图6.16所示。
图6.16 滚珠丝杠内循环方式 1-丝杠；2-反向器；3-滚珠；4-螺母
2）减少各运动零件的惯量
传动件的惯量对进给系统的启动和制动特性都有 影响，尤其是高速运转的零件，其惯量的影响更大。 3）减少运动件的摩擦阻力 机械传动结构的摩擦阻力，主要来自丝杠螺母副 和导轨。 4）响应速度快 快速响应是伺服系统的动态性能，反映了系统的 跟踪精度。它是工件在加工过程中，工作台在规定的 速度范围内灵敏而精确地跟踪指令，且不出现丢步现 象。
1-主轴 2-同步齿形带 3-主轴电机 4-永久磁铁 5-磁传感器 图6.11 加工中心主轴准停装置
4．主轴部件的结构
（1）数控车床主轴部件的结构 数控车床的主传动系
统一般采用交流无级调速电动机，通过皮带传动，带 动主轴旋转。 图 6.12为数控车床主轴外观图。图 6.13 为数控车床主轴部件的典型结构图。主轴电动机通过 带轮15把运动传给主轴7。
1. 齿轮变速的主传动方式
如图6.6（a）所示，主轴电机经过二级齿轮变速， 使主轴获得低速和高速两种转速系列，这种分段无级 变速，确保低速时的大扭矩，满足机床对扭矩特性的 要求，是大中型数控机床采用较多的一种配置方式。
2. 带传动主传动方式
如图6.6（b）所示，主轴电机经带传动传递给主轴， 带传动主要采用 V型带或齿形带传动，可以避免齿轮 传动时引起的振动与噪声，且其结构简单、安装调试 方便，应用广泛。
1．主轴部件的支承与润滑 根据主轴部件的工作精度、刚度、温升和结构的
简述数控车床结构
简述数控车床结构数控车床是一种高精度、高效率的机床，它的结构设计和工作原理都非常复杂。
本文主要介绍数控车床的结构和组成部分，以及每个部分的功能和作用。
一、数控车床的结构数控车床的整体结构可以分为床身、主轴箱、进给箱、刀架、工作台等几个部分。
下面分别介绍每个部分的结构和作用。
1.床身床身是数控车床最基本的部分，它承载整个机床的重量和力量。
床身通常由铸铁或钢板制成，具有高强度和稳定性。
床身上安装了主轴箱、进给箱、刀架和工作台等组件。
2.主轴箱主轴箱是数控车床的核心部分，它包括主轴、主轴马达、主轴箱壳体、主轴前轴承和后轴承等组件。
主轴箱的主要作用是驱动工件旋转，完成车削加工。
3.进给箱进给箱是数控车床的另一个重要部分，它包括进给马达、进给螺杆、进给箱壳体、进给前轴承和后轴承等组件。
进给箱的主要作用是控制工件的进给速度和方向，完成车削加工。
4.刀架刀架是数控车床的切削部分，它包括主轴箱和进给箱中的伺服电机、刀架壳体、刀架座、刀杆、刀片等组件。
刀架的主要作用是控制刀具的位置和方向，完成车削加工。
5.工作台工作台是数控车床的工件支撑部分，它包括工作台床身、工件卡盘、工件支撑、工作台传动等组件。
工作台的主要作用是固定工件，并控制工件的旋转和进给。
二、数控车床的组成部分数控车床的组成部分主要包括数控系统、伺服系统、机械传动系统和液压系统等。
1.数控系统数控系统是数控车床的核心部分，它控制着整个机床的运动和加工过程。
数控系统包括硬件和软件两部分，硬件包括主板、数控器、显示屏等组件，软件包括编程软件、操作软件等组件。
数控系统可以实现自动化加工，提高生产效率和产品质量。
2.伺服系统伺服系统是数控车床的关键部分，它控制着刀架和进给箱的运动和位置。
伺服系统包括伺服电机、伺服驱动器、编码器等组件，它们通过信号传递和反馈控制实现精确的位置控制。
3.机械传动系统机械传动系统是数控车床的重要部分，它负责将电能转换成机械能，驱动主轴和进给箱的运动。

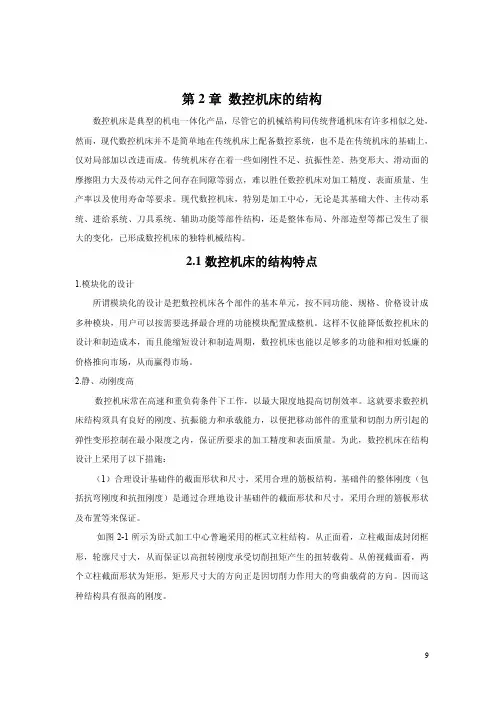

第2章 数控机床的结构
第2章数控机床的结构数控机床是典型的机电一体化产品，尽管它的机械结构同传统普通机床有许多相似之处，然而，现代数控机床并不是简单地在传统机床上配备数控系统，也不是在传统机床的基础上，仅对局部加以改进而成。
传统机床存在着一些如刚性不足、抗振性差、热变形大、滑动面的摩擦阻力大及传动元件之间存在间隙等弱点，难以胜任数控机床对加工精度、表面质量、生产率以及使用寿命等要求。
现代数控机床，特别是加工中心，无论是其基础大件、主传动系统、进给系统、刀具系统、辅助功能等部件结构，还是整体布局、外部造型等都已发生了很大的变化，已形成数控机床的独特机械结构。
2.1数控机床的结构特点1.模块化的设计所谓模块化的设计是把数控机床各个部件的基本单元，按不同功能、规格、价格设计成多种模块，用户可以按需要选择最合理的功能模块配置成整机。
这样不仅能降低数控机床的设计和制造成本，而且能缩短设计和制造周期，数控机床也能以足够多的功能和相对低廉的价格推向市场，从而赢得市场。
2.静、动刚度高数控机床常在高速和重负荷条件下工作，以最大限度地提高切削效率。
这就要求数控机床结构须具有良好的刚度、抗振能力和承载能力，以便把移动部件的重量和切削力所引起的弹性变形控制在最小限度之内，保证所要求的加工精度和表面质量。
为此，数控机床在结构设计上采用了以下措施：（1）合理设计基础件的截面形状和尺寸，采用合理的筋板结构。
基础件的整体刚度（包括抗弯刚度和抗扭刚度）是通过合理地设计基础件的截面形状和尺寸，采用合理的筋板形状及布置等来保证。
如图2-1所示为卧式加工中心普遍采用的框式立柱结构。
从正面看，立柱截面成封闭框形，轮廓尺寸大，从而保证以高扭转刚度承受切削扭矩产生的扭转载荷。
从俯视截面看，两个立柱截面形状为矩形，矩形尺寸大的方向正是因切削力作用大的弯曲载荷的方向。
因而这种结构具有很高的刚度。
图2-1框式立柱主轴箱的嵌入式结构1-立柱；2-主轴箱（2）采用合理的结构布局，改善机床的受力状态。
数控车床的结构
数控车床的结构
数控车床由数控系统、床身、主轴、进给系统、回转刀架、操作面板和帮助系统等部分组成。
1.液压卡盘和液压尾架
液压卡盘是数控车削加工时夹紧工件的重要附件，对一般回转零件可采纳一般液压卡盘；对零件被夹持部位不是圆柱形的零件，则需要采纳专用卡盘；用棒料直接加工零件时需要采纳弹簧卡盘。
对轴向尺寸和径向尺寸的比值较大的零件，需要采纳安装在液压尾架上的活顶尖对零件尾端进行支撑，才能保证对零件进行正确的加工。
2．数控车床的刀架
刀架是数控车床特别重要的部件。
数控车床依据其功能，刀架上可安装的刀具数量一般为8把、10把、12把，有些数控车床可以安装更多的刀具。
刀架的结构形式一般为回转式，刀具沿圆周方向安装在刀架上，可以安装径向车刀、轴向车刀、钻头、镗刀。
车削加工中心还可安装轴向铣刀、径向铣刀。
少数数控车床的刀架为直排式，刀具沿一条直线安装。
数控车床可以配备两种刀架：
( 1 )专用刀架由车床生产厂商自己开发，所使用的刀柄也是专用的。
这种刀架的优点是制造成本低，但缺乏通用性。
( 2 )通用刀架依据肯定的通用标准（如VDI，德国工程师协会）而
生产的刀架，数控车床生产厂商可以依据数控车床的功能要求进行选择配置。
3．铣削动力头
数控车床刀架上安装铣削动力头后可以大大扩展数控车床的加工力量。
4．数控车床的刀具
在数控车床或车削加工中心上加工零件时，应依据车床的刀架结构和可以安装刀具的数量，合理、科学地支配刀具在刀架上的位置，并留意避开刀具在静止和工作时，刀具与机床、刀具与工件及刀具相互之间的干涉现象。
数控车床上常用的刀具如图所示。
简述数控机床的结构及组成
简述数控机床的结构及组成一、数控机床的概述数控机床是一种高精度、高效率、高自动化程度的机床，它采用计算机控制系统来实现工件的加工。
与传统机床相比，数控机床具有精度高、生产效率高、操作简单等优点，因此在现代制造业中得到了广泛应用。
二、数控机床的结构数控机床主要由以下几个部分组成：主轴箱、工作台、导轨系统、刀库和液压系统等。
1. 主轴箱主轴箱是数控机床的核心部件，它包含了主轴和主轴驱动装置。
主轴是用来安装刀具并进行加工的部件，而主轴驱动装置则负责带动主轴旋转。
主轴箱通常由铸铁或钢板焊接而成，其内部采用优质滚动轴承或滑动导轨等结构。
2. 工作台工作台是用来固定工件并进行加工的部件。
根据不同的加工需求，工作台可以分为平面式和立式两种类型。
平面式工作台通常用于平面零件加工，而立式工作台则适用于非平面零件的加工。
3. 导轨系统导轨系统是数控机床的重要组成部分，它负责支撑和定位主轴箱、工作台等部件。
导轨系统通常由滚珠丝杠、直线导轨等组成，其精度和刚度直接影响到机床的加工精度和稳定性。
4. 刀库刀库是用来存放刀具的部件，它通常由多个刀柄和一个转盘组成。
不同类型的刀具可以根据需要进行更换，以满足不同的加工需求。
5. 液压系统液压系统是数控机床的动力源，它负责驱动各种液压元件来完成机床各项功能。
液压系统通常包括油泵、油箱、油管等部件，其性能直接影响到机床的运行效率和稳定性。
三、数控机床的组成数控机床由以下几个主要组成部分构成：1. 数控装置数控装置是数控机床最重要的组成部分之一，它负责对加工过程进行监测和控制。
数控装置通常由计算机、数字信号处理器、编码器等组成，可以实现加工参数的自动调整和控制。
2. 伺服系统伺服系统是数控机床的关键部分之一，它负责驱动主轴箱、工作台等部件进行运动。
伺服系统通常由电机、减速器、编码器等组成，其性能直接影响到机床的加工精度和效率。
3. 控制面板控制面板是数控机床的人机交互界面，它负责向操作员提供操作界面和参数设置功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机床运动 3．主轴部件及平衡机构
图
27
主 轴 部 件 和 平 衡 机 构 图
5 滚珠丝杠和滚动导轨
滚珠丝杠副可以将旋转运动变为直线运动 。
5.1 滚珠丝杠副
1．滚珠丝杠副的组成
图28 滚珠丝杠副 1—反向器；2—螺母；3—丝杠；4—滚珠
滚珠丝杠副结构特征
1．主轴箱 工作台 3．立柱 4．床身 5．机床的电气控制系统
图
12 1— 5— 2— 3— 4—
； 床 身 ；
机主 床轴立 的箱式 电；数 气 控 控工铣 制作床 系台组 统；成 示 立 1．主轴部件 工作台部件 3．立柱部分
1.2 卧式数控车床组成 1．主轴箱（床头箱） 转塔刀架 3．刀架滑板 4．尾座 5．床身 6．底座
7．防护罩 （图中未画出） 8．机床的液压传动系统 （图中未画出） 9．机床润滑系统 （图中未画出） 10．机床切削液系统 （图中未画出） 11．机床的电气控制系统 （图中未画出）
单圆弧型面如图29（a）所示 双圆弧型面如图29（b）所示
（a）单圆弧
（b）双圆弧 图29 螺纹滚道型面
（2）滚珠的循环方式
常用的滚珠循环方式有外循环和内循环两类。图30 所示为外循环。
图30 外循环示意图 （a）螺旋槽式：1—套筒；2—螺母；3—滚珠；4—挡珠器；5—丝杠 （b）插管式：1—弯管；2—压板；3—丝杠；4—滚珠；5—滚道
数控机床结构介绍
内容
1 2 3 4 5 数控车床结构 数控铣床结构 加工中心结构 其他数控机床 滚珠丝杠和滚动导轨
数控机床的组成部件大致可以分为机
械和电气控制两部分，机械部分通常称
之为机床本体，它由主运动系统、进给
系统、支撑系统和自动换刀系统所组成。
1 数控车床结构
1.1 数控车床的布局形式 布局形式受到工件尺寸、重量和形状、机床 生产率、机床精度、人机工程和环境保护等 要求的影响。 ① 适应不同工件尺寸 ② 生产率要求的不同 ③ 随着机床精度的不同
3.3 加工中心传动系统的主要结构
1．主轴部件
主轴采用双支撑结构。 刀具拉紧机构安装在主轴内部 。 压刀缸（15）安装在主轴的顶端 。
进给传动系统
图
23
进 给 传 动 结 构
4 其他数控机床
4.1 数控滚齿机
主运动、展成运动和进给运动分别由伺服电动 机驱动 。
4.2 立式钻床
图31 内循环示意图 1—凸键；2、3—反向键
双螺母垫片调隙式结构
图32 双螺母垫片调隙式结构
双螺母螺纹调隙式结构
图33 双螺母螺纹调隙式结构 1、2—锁紧螺母
双螺母齿差调隙式结构
图34 双螺母齿差调隙式结构
3．滚珠丝杆副的安装结构
一般有3种形式，分别为
固定—自由式、 固定—支撑式 和固定—固定式。
3 加工中心结构
3.1 加工中心结构概述
立式加工中心
（ 如图17（a）所示）
卧式加工中心
（如图17（b））
图17 加工中心结构
图18 多轴联动控制
图18 多轴联动控制
加工中心和数控铣床的主要区别在于加工中心带有
刀库和自动换刀机构。
3.2 立式加工中心的组成
1．床身及底座 鞍座 3．主轴箱 4．工作台 5．刀库
4．滚珠丝杠副的参数
公称直径d0 导程L。 丝杠螺纹大径d 丝杠螺纹小径d1 螺母螺纹大径D 螺母螺纹小径D1
5．滚珠丝杠副的精度等级和标注方 法
5.2 滚动导轨
数控机床上常用的滚动导轨有下面介绍的两种。
1．滚动导轨块 直线滚动导轨
直线滚动导轨是一种导轨和滑块配套使用的滚动导轨 。
1.3 卧式数控车床传动系统的主 要结构 1．主轴箱 （1）主轴电动机 （2）变速轴
（3）主轴组件
图7 CK6136数控车床主轴组件 1，2，3，4，5均为角接触球轴承
（4）检测轴 （5）主轴箱
进给传动系统 3．转塔刀架 4．尾座
2 数控铣床结构
1 立式数控铣床组成
