Abaqus中复合材料的累积损伤与失效
Abaqus中复合材料的累积损伤与失效
纤维增强材料的累积损伤与失效：Abaqus拥有纤维增强材料的各向异性损伤的建模功能（纤维增强材料的损伤与失效概论，19.3.1节）。
假设未损伤材料为线弹性材料。
因为该材料在损伤的初始阶段没有大量的塑性变形，所以用来预测纤维增强材料的损伤行为。
Hashin标准最开始用来预测损伤的产生，而损伤演化规律基于损伤过程和线性材料软化过程中的能量耗散理论。
另外，Abaqus也提供混凝土损伤模型，动态失效模型和在粘着单元以及连接单元中进行损伤与失效建模的专业功能。
本章节给出了累积损伤与失效的概论和损伤产生与演变规律的概念简介，并且仅限于塑性金属材料和纤维增强材料的损伤模型。
损伤与失效模型的通用框架Abaqus提供材料失效模型的通用建模框架，其中允许同一种的材料应用多种失效机制。
材料失效就是由材料刚度的逐渐减弱而引起的材料承担载荷的能力完全丧失。
刚度逐渐减弱的过程采用损伤力学建模。
为了更好的了解Abaqus中失效建模的功能，考虑简单拉伸测试中的典型金属样品的变形。
如图19.1.1-1中所示，应力应变图显示出明确的划分阶段。
材料变形的初始阶段是线弹性变形（a-b段），之后随着应变的加强，材料进入塑性屈服阶段（b-c段）。
超过c点后，材料的承载能力显著下降直到断裂（c-d段）。
最后阶段的变形仅发生在样品变窄的区域。
C点表明材料损伤的开始，也被称为损伤开始的标准。
超过这一点之后，应力-应变曲线（c-d）由局部变形区域刚度减弱进展决定。
根据损伤力学可知，曲线c-d可以看成曲线c-d‘的衰减，曲线c-d‘是在没有损伤的情况下，材料应该遵循的应力-应变规律曲线。
图19.1.1-1 金属样品典型的轴向应力-应变曲线因此，在Abaqus中失效机制的详细说明里包括四个明显的部分：●材料无损伤阶段的定义（如图19.1.1-1中曲线a-b-c-d‘）●损伤开始的标准（如图19.1.1-1中c点）●损伤发展演变的规律（如图19.1.1-1中曲线c-d）●单元的选择性删除，因为一旦材料的刚度完全减退就会有单元从计算中移除（如图19.1.1-1中的d点）。
abaqus复合材料失效子程序
abaqus复合材料失效子程序摘要：一、引言1.复合材料的概念和应用背景2.abaqus 软件在复合材料失效分析中的重要性二、abaqus 复合材料失效子程序介绍1.子程序的定义和功能2.子程序的输入和输出参数3.子程序在abaqus 中的调用方法三、abaqus 复合材料失效子程序的使用方法1.材料属性的设置2.边界条件和加载条件的设定3.求解器和求解设置4.后处理工具在失效分析中的应用四、abaqus 复合材料失效子程序在实际工程中的应用1.应用案例一：复合材料梁的失效分析2.应用案例二：复合材料壳体的失效分析3.应用案例三：复合材料连接件的失效分析五、结论1.abaqus 复合材料失效子程序的优势和局限性2.未来发展趋势和前景正文：一、引言随着科技的发展，复合材料在航空航天、汽车制造、建筑结构等领域的应用越来越广泛。
复合材料具有轻质、高强、耐腐蚀等优点，但同时也存在着材料失效问题。
为了确保复合材料结构的安全性能，失效分析显得尤为重要。
abaqus 是一款强大的有限元分析软件，可以对复合材料进行失效分析。
本文将详细介绍abaqus 复合材料失效子程序的使用方法和应用案例。
二、abaqus 复合材料失效子程序介绍abaqus 复合材料失效子程序是基于abaqus 软件开发的，用于分析复合材料在各种工况下的失效行为。
该子程序集成了多种失效准则，可以分析包括纤维断裂、基体开裂、分层等在内的复合材料失效模式。
用户可以通过该子程序得到复合材料失效时的应力、应变、能量等数据，为结构设计提供依据。
三、abaqus 复合材料失效子程序的使用方法1.材料属性的设置：首先需要定义复合材料的各向异性属性，包括纤维和基体的弹性模量、泊松比、密度等。
2.边界条件和加载条件的设定：根据实际工况设置边界位移、固定约束、加载条件等。
3.求解器和求解设置：选择合适的求解器和求解设置，确保求解过程稳定且收敛。
4.后处理工具在失效分析中的应用：通过abaqus 的后处理工具，可以直观地观察到复合材料失效过程的应力、应变分布，以及失效模式。
基于ABAQUS的复合材料结构渐进损伤方法研究_丁京龙
基于ABAQUS的复合材料结构渐进损伤方法研究丁京龙张建宇费斌军（北京航空航天大学航空科学与工程学院，100191）摘要复合材料在航空领域应用广泛,随着复合材料整体成型工艺的发展，整体化复合材料结构在飞机上的应用日益增多。
基于有限元软件ABAQUS，利用子程序来实现复合材料结构的渐进损伤过程,对工程上研究复合材料结构的损伤过程、传载路径、损伤机理以及进一步优化产品设计等有重要意义。
关键词：复合材料结构，渐进损伤，ABAQUS一、引言在飞机结构设计中，为提高结构效率，结构的整体性能始终是设计者追求的目标[1]。
随着复合材料整体成型工艺的发展，整体化复合材料结构在飞机上的应用日益增多。
整体化结构的关键点在于保证连接结构传载路线的连续性和结构受力布局的完整性。
利用有限元软件ABAQUS中的用户子程序来实现复合材料结构的渐进损伤过程，可以灵活地将已有的渐进损伤理论进行对比和改进，综合考虑实际影响因素，得到复合材料结构的渐进损伤过程，为分析复合材料结构的传载路径、破坏机理等提供了途径。
二、复合材料结构渐进损伤方法2.1 基于ABAQUS的渐进损伤方法纤维增强复合材料结构在加载过程中，某一铺层发生失效时仍可以继续承载，当更多铺层相继发生失效时，结构才会发生破坏。
渐进损伤方法是采用降低的材料模量来模拟这种损伤后的材料失效行为。
整个过程可以分为应力分析、失效判断和材料退化三个部分[2]。
利用有限元软件ABAQUS建立纤维增强复合材料结构的有限元模型，用子程序实现材料失效判断和材料退化，进行渐进损伤分析。
基于ABAQUS的复合材料结构渐进损伤过程如图1所示。
图1 渐进损伤方法流程图2.2 渐进损伤方法在分析复合材料π胶接接头中的应用本文对复合材料π胶接接头的拉伸渐进损伤过程进行了模拟，有限元模型如图2所示。
采用位移加载的形式，加载过程中位移载荷曲线如图3所示。
浅色部分表示π胶接接头的失效部位，可以看出π胶接接头的初始损伤发生在接头拐角处外侧铺层，然后由拐角处外侧铺层通过填料逐步向内部铺层扩展，随着损伤范围的逐渐扩大最终导致π胶接接头失效，π胶接接头的失效过程如图4所示。
abaqus复合材料材料损伤准则
abaqus复合材料材料损伤准则下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!Abaqus复合材料材料损伤准则1. 简介复合材料是由两种或两种以上的基本材料组成的新材料，具有轻质、高强度、高刚度等优点，广泛应用于航空航天、汽车制造、建筑等领域。
abaqus损伤准则总结

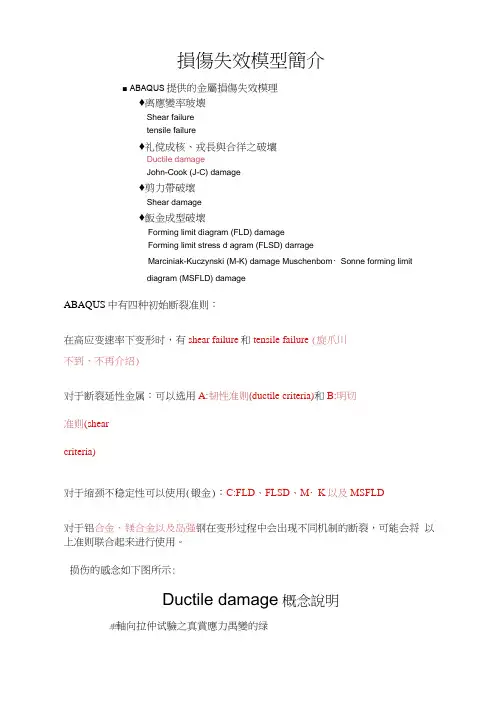

損傷失效模型簡介■ ABAQUS提供的金屬損傷失效模理♦离應變率玻壊Shear failuretensile failure♦礼傥成核、戎長與合徉之破壤Ductile damageJohn-Cook (J-C) damage♦剪力帶破壞Shear damage♦飯金成型破壞Forming limit diagram (FLD) damageForming limit stress d agram (FLSD) darrageMarciniak-Kuczynski (M-K) damage Muschenbom・Sonne forming limitdiagram (MSFLD) damageABAQUS中有四种初始断裂准则：在高应变速率下变形时，有shear failure和tensile failure (旋爪川不到，不再介绍)对于断裂延性金属：可以选用A:韧性准则(ductile criteria)和B:明切准则(shearcriteria)对于缩颈不稳定性可以使用(锻金)：C:FLD、FLSD、M・K以及MSFLD对于铝合金、镁合金以及岛强钢在变形过程中会出现不同机制的断裂，可能会将以上准则联合起来进行使用。
