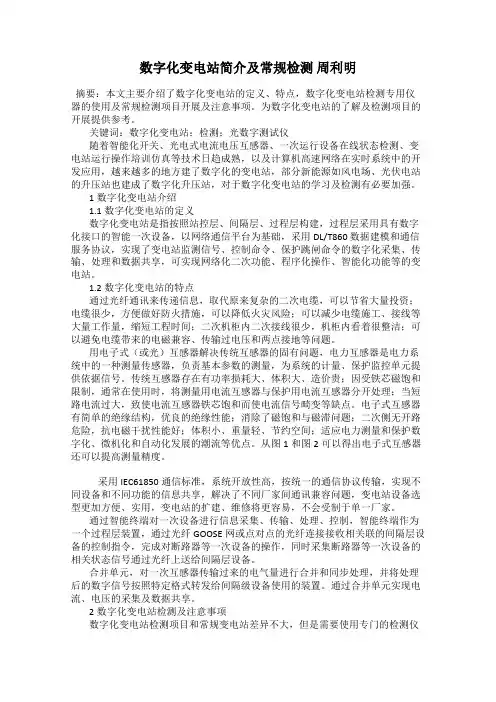

数字化变电站简介及常规检测 周利明
数字化变电站简介及常规检测 周利明

数字化变电站简介及常规检测周利明摘要:本文主要介绍了数字化变电站的定义、特点,数字化变电站检测专用仪器的使用及常规检测项目开展及注意事项。
为数字化变电站的了解及检测项目的开展提供参考。
关键词:数字化变电站;检测;光数字测试仪随着智能化开关、光电式电流电压互感器、一次运行设备在线状态检测、变电站运行操作培训仿真等技术日趋成熟,以及计算机高速网络在实时系统中的开发应用,越来越多的地方建了数字化的变电站,部分新能源如风电场、光伏电站的升压站也建成了数字化升压站,对于数字化变电站的学习及检测有必要加强。
1数字化变电站介绍1.1数字化变电站的定义数字化变电站是指按照站控层、间隔层、过程层构建,过程层采用具有数字化接口的智能一次设备,以网络通信平台为基础,采用 DL/T860 数据建模和通信服务协议,实现了变电站监测信号、控制命令、保护跳闸命令的数字化采集、传输、处理和数据共享,可实现网络化二次功能、程序化操作、智能化功能等的变电站。
1.2数字化变电站的特点通过光纤通讯来传递信息,取代原来复杂的二次电缆,可以节省大量投资;电缆很少,方便做好防火措施,可以降低火灾风险;可以减少电缆施工、接线等大量工作量,缩短工程时间;二次机柜内二次接线很少,机柜内看着很整洁;可以避免电缆带来的电磁兼容、传输过电压和两点接地等问题。
用电子式(或光)互感器解决传统互感器的固有问题,电力互感器是电力系统中的一种测量传感器,负责基本参数的测量,为系统的计量、保护监控单元提供依据信号。
传统互感器存在有功率损耗大、体积大、造价贵;因受铁芯磁饱和限制,通常在使用时,将测量用电流互感器与保护用电流互感器分开处理;当短路电流过大,致使电流互感器铁芯饱和而使电流信号畸变等缺点。
电子式互感器有简单的绝缘结构,优良的绝缘性能;消除了磁饱和与磁滞问题;二次侧无开路危险,抗电磁干扰性能好;体积小、重量轻、节约空间;适应电力测量和保护数字化、微机化和自动化发展的潮流等优点。
数字化变电站

1、数字化变电站结构体系
2、数字化变电站的关键技术
常规变电站结构体系
数字化变电站结构体系
数字化变电站的关键技术
非常规互感器
IEC61850标准 网络通信技术 智能断路器技术
数字化变电站的关键技术
非常规互感器 基于光学传感技术的光电流互感器 (OCT)和光学电压互感器(OVT) 采用空芯线圈或低功耗铁芯线圈感应被 测电流的电子式互感器(ECT)和电子 式电压互感器(EVT) 可以将高电压、大电流直接变换成低电 平或者数字信号,可以和二次系统实现 数字化接口
数字化变电站的关键技术
罗氏线圈 将测量导线均匀地绕在 截面均匀的非磁性材 料的框架上,构成罗 氏线圈。当被测电流 从线圈中心通过时, 线圈两端会产生一个 感应电压。可测量感 应电压大小。
数字化变电站的关键技术
普克尔效应 晶体折射率随外加电压呈线性变化的现象。 测量双折射光束相位差,可以计算电压。 逆压电效应 当在压电晶体上加一个电场时,材料会随 着电场变化而伸缩。是由压电材料内部 的应力场和电场耦合的结果
数字化变电站的关键技术
智能断路器结构
数字化变电站的关键技术
新型组合电器系统 基于GIS技术,将智能化高压断路器、非常规 互感器、隔离开关接地刀闸全密封在SF6气 体内,该系统可完成变电站一个间隔内的 所有功能。 ABB的PASS:插接式开关系统。
数字化变电站的关键技术
非常规互感器
光电式 (Oபைடு நூலகம்T/OVT)
法拉第效应
电子式 (ECT/EVT)
罗科夫斯线圈
电流变换
塞格纳克效应 带铁芯微型
普克尔效应
电容分压
电压变换
逆压电效应 电阻分压
数字化课件

各层装置的结构
4.1过程层:包括智能操作箱和MU,还有数字互 4.1过程层:包括智能操作箱和MU,还有数字互 感器 操作箱的功能相当于目前常规测控装置 (交流除外)和常规操作箱的集合。对于完整的 数字化变电站来说,此装置应该是集成在智能机 构中,但是由于一次设备的智能化是目前数字化 站的最大难点,包括国际大公司比如ABB、 站的最大难点,包括国际大公司比如ABB、 siemens等的产品都不是很成熟,所以才有了过渡 siemens等的产品都不是很成熟,所以才有了过渡 产品— 产品—智能操作箱的出现。 智能操作箱完成对一个间隔断路器、刀闸的控制 和采集工作,对间隔层设备具备2 和采集工作,对间隔层设备具备2个独立的 GOOSE接口,对一次设备仍然为电缆接口。也就 GOOSE接口,对一次设备仍然为电缆接口。也就 是说,智能操作箱通过电缆接入一次设备然后通 过GOOSE报文的网络方式上送给间隔层的保护、 GOOSE报文的网络 网络方式上送给间隔层的保护、 测控等装置。其中,前面板测试口用于下载程序 和配置,同时可以连接操作箱面板显示软件。
对时方式
• ★站控层设备使用
SNTP网络对时。 SNTP网络对时。 • ★间隔层测控、保 护、测保一体装置 和过程层智能操作 箱使用B 箱使用B码对时或者 IEEE1588。 IEEE1588。 • ★合并单元采用秒 脉冲对时。

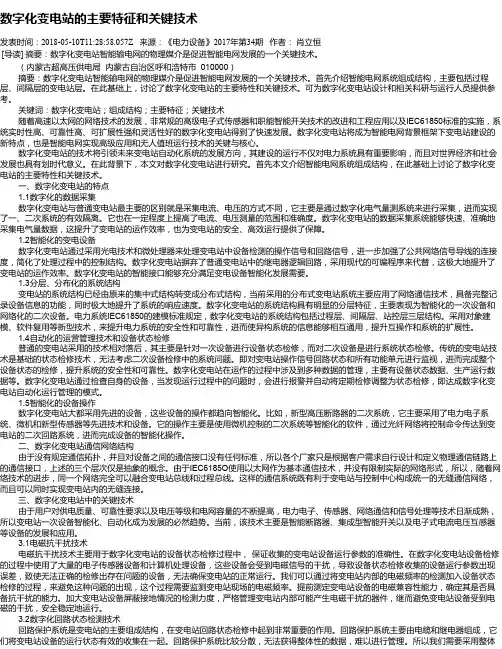

数字化变电站的主要特征和关键技术

数字化变电站的主要特征和关键技术发表时间:2018-05-10T11:28:58.057Z 来源:《电力设备》2017年第34期作者:肖立恒[导读] 摘要:数字化变电站智能输电网的物理媒介是促进智能电网发展的一个关键技术。
(内蒙古超高压供电局内蒙古自治区呼和浩特市 010000)摘要:数字化变电站智能输电网的物理媒介是促进智能电网发展的一个关键技术。
首先介绍智能电网系统组成结构,主要包括过程层、间隔层的变电站层。
在此基础上,讨论了数字化变电站的主要特性和关键技术。
可为数字化变电站设计和相关科研与运行人员提供参考。
关键词:数字化变电站;组成结构;主要特征;关键技术随着高速以太网的网络技术的发展,非常规的高级电子式传感器和职能智能开关技术的改进和工程应用以及IEC61850标准的实施,系统实时性高、可靠性高、可扩展性强和灵活性好的数字化变电站得到了快速发展。
数字化变电站将成为智能电网背景框架下变电站建设的新特点,也是智能电网实现高级应用和无人值班运行技术的关键与核心。
数字化变电站的技术将引领未来变电站自动化系统的发展方向,其建设的运行不仅对电力系统具有重要影响,而且对世界经济和社会发展也具有划时代意义。
在此背景下,本文对数字化变电站进行研究。
首先本文介绍智能电网系统组成结构,在此基础上讨论了数字化变电站的主要特性和关键技术。
一、数字化变电站的特点1.1数字化的数据采集数字化变电站与普通变电站最主要的区别就是采集电流、电压的方式不同,它主要是通过数字化电气量测系统来进行采集,进而实现了一、二次系统的有效隔离。
它也在一定程度上提高了电流、电压测量的范围和准确度。
数字化变电站的数据采集系统能够快速、准确地采集电气量数据,这提升了变电站的运作效率,也为变电站的安全、高效运行提供了保障。
1.2智能化的变电设备数字化变电站通过采用光电技术和微处理器来处理变电站中设备检测的操作信号和回路信号,进一步加强了公共网络信号导线的连接度,简化了处理过程中的控制结构。
深圳220kV简龙数字化变电站改造项目实施汇报

优点
220KV简龙站技改后保护装置列表
220KV简龙站技改后保护装置列表
目录
项目内容 产品研发 技术特点
1 从规约角度分析
四方103 DNP
网络103
MODBUS CDT
PROFIBUS
南自103
60870-5-103
1 从规约角度分析
2 从信息模型角度分析
按点号数据含义不明
2 从信息模型角度分析
站控层软件
通讯架构
NS2000系统为分布式系统设计,即工作站不依赖 服务器能直接从网上取数据,考虑到61850装置的 网络接入能力,后台采用C/S模式,即服务器与 61850装置通讯,工作站需从主服务器取数据。
在实现中,需要重新设计系统的通讯架构。相关 的控制操作、定值修改等保护操作、人工置数等操 作的通讯接口需要重新设计
NS2000后台数据流图(实时运行)
NS2000后台数据流图(配置)
NS2000后台数据流图(实时运行)
目录
项目内容 产品研发 技术特点
装置动态建模
–基于IEC61850的实时对象模型数据库
–装置对象模型组态化,与嵌入式应用软件程序分离 ,各种测控保护装置拥有一套程序作为统一软件平 台,如用于高压保护只需配置既可
–后台通过导入配置生成的全站SCD文件自动生成全 站测点数据库记录,包括通信配置、测点名和遥测 系数等各项配置
一致性测试
采用KEMA软件进行一致性测试
全程参加6次国调中心组织的互操作实验 与ABB、 SIEMENS 、 AREVA等国外厂家实现互
联互通
后台系统兼容性
支持IEC61850模型与体系 容纳非IEC61850的装置 既可用于全新数字化变电站又可用于老站改造
[课件]数字化变站PPT
![[课件]数字化变站PPT](https://img.taocdn.com/s3/m/d9325c4aa45177232f60a238.png)
数字化互感器
2018/12/3
数字化变电站
4
数字化互感器 ?
数字化互感器(即电流互感器-ECT、 电压互感器-EPT),利用近年来发展起来 的传感器、电子、光通信技术,能有效地 克服传统电力互感器的缺陷,同时能以光 数字信号输出,为电力系统的安全运行、 降低成本、进行数字化变电站技术改造提 供了坚实的基础。
内存:256M 串口:6个/台 以太网:4个/台
4遥信息直采直送 与电力数据网通信 与载波通道通信 接受调度、GPS对时 远程运行维护接口 支持IEC870-5-104/101 等远动通信规约
24
2018/12/3
数字化变电站
站控层内置五防功能
间隔内五防闭锁由测控/综保装置独立 实现 全站五防由间隔层的各个测控/综保装 置通过网络横向通信(采用COOSE 机 制)实现互锁以及电气连锁,可独立 于站控层设备运行。 站控层监控主站内置闭锁逻辑,完成 五防规则效验
2018/12/3
数字化变电站
7
10kV数字化互感器
2018/12/3
数字化变电站
8
110kV数字化互感器
2018/12/3
数字化变电站
9
数字化变压器
2018/12/3
数字化变电站
10
数字化变压器?
在传统的变压器内部,设计和安装多 种类型的传感器,以获取变压器在运行中 的各种状态信息,通过电子技术,将获取 的信号转变为数字信号,通过光电技术将 数字信号转换为光信号输出,称之为数字 化变压器。
数字化变站
数字化变电站?
2003年国际电工委员会公布了IEC 61850标准, 指导各国进行数字化变电站技术改造。 IEC .61850是实现数字化变电站的基础,它的应 用有点类似于电信行业的3G的应用,是对传统变 电站自动化系统的颠覆式的革新。它也是全世界关 于变电站自动化系统的第1个完整的通信标准体系 ,是电力系统从调度中心到变电站、变电站内、配 电自动化无缝通信标准,在电力工业控制通信上最 终实现“一个世界、一种技术、一个标准”。
数字化变电站自动化技术的应用

数字化变电站自动化技术的应用随着电力系统的发展,数字化变电站的自动化技术越来越成为发展趋势,旨在提高电网的可靠性和安全性。
数字化变电站自动化技术是指通过电力信息技术手段,将变电站中的各种设备、监测、自动调控、保护、安全措施等集成起来,实现变电站的智能化、信息化、绿色化,从而保障电网的安全、稳定、高效运行。
本文将从数字化变电站的概念、数字化变电站自动化技术的发展历程、数字化变电站自动化技术的应用、数字化变电站自动化技术的发展趋势等多个方面进行详细论述。
一、数字化变电站的概念数字化变电站简称DAS(Digital Substation Automation System),是以数字化设备、通信技术、自动控制技术为核心,以监测、调度等管控功能为目标,对变电站的监测、控制、保护、通信和安全做出最佳综合管理的一种技术体系。
数字化变电站是一种以数字化设备为核心的变电站自动化,它构成了变电站数字化化和智能化的重要环节。
数字化变电站的概念中包含了数字化、自动化、集成化等多个概念。
数字化是指将传统的模拟设备转换为数字化设备,数字化设备可以进行高速、精确的运算、控制和通讯;自动化是指通过程序控制,实现变电站的自动化操作,实现从变电站设备到电网实时监视与控制;集成化是指将变电站内的各种设备,监测、自动调控、保护、安全措施等集成起来,以数字化技术为基础实现集成控制,并通过网络与发电厂、电力公司等机构进行通讯,实现电力信息平台的组建。
数字化变电站的出现,意味着变电站将具备智能化、信息化、绿色化等更高的特点,从而提升电力系统的安全性、可靠性、高效性和可持续性。
二、数字化变电站自动化技术的发展历程数字化变电站自动化技术起源于上个世纪80年代,当时数字化变电站自动化的概念已经出现,但是由于计算机技术、通信技术、数字化技术等不成熟的因素,数字化变电站自动化技术并没有广泛应用。
到了上世纪90年代,数字化变电站自动化技术渐渐得到了广泛应用。
PS 6000+说明书2.01D

国电南自PS6000+数字化变电站自动化系统2.01D版国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.,LTDV2.01D版本声明PS6000+数字化变电站系统适应于常规变电站和数字化变电站,本版本为突出数字化变电站应用的内容,略去了常规变电站应用的内容,另外加入了数字化变电站的概述。
* 技术支持电话:(025)83537220传真:(025)83537201目录1. 数字化变电站概述 (1)1.1. 背景 (1)1.2. 数字化变电站定义 (2)1.3. 数字化变电站特点 (2)1.4. 数字化变电站的优势 (3)2. PS 6000+数字化变电站自动化系统简介 (6)2.1. 系统特点 (6)2.2. 系统架构 (7)2.3. 设备简介 (9)2.4. 系统演示 (12)2.5. PS6000+系统典型应用方案 (15)3. 产品说明 (24)3.1. PS 6000+自动化系统(监控) (24)3.2. PSX 600U通信服务器 (30)3.3. VSCL 61850配置工具 (33)3.4. PSL 600UF系列线路保护装置 (34)3.5. PSL 621UF系列高压线路保护测控装置 (43)3.6. PSL 630UF断路器保护装置 (49)3.7. PSB 681UF母线保护装置 (55)3.8. PST 671UF变压器保护装置 (61)3.9. PSC 641UF电容器保护测控装置 (67)3.10. PSL 641UF线路保护测控装置 (73)3.11. PSL 642UF线路保护测控装置 (79)3.12. PSP 641UF备用电源自投装置 (85)3.13. PST 642UF变压器保护测控装置 (91)3.14. PSR 660UF系列综合测控装置 (97)3.15. PSIU 600系列智能终端 (103)3.16. PSW 618智能工业以太网交换机 (109)1.数字化变电站概述1.1. 背景随着嵌入式系统及通信技术的飞速发展,目前基于32位微处理器和以太网通信的变电站自动化系统已被普遍采用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
数字化变电站简介及常规检测周利明
发表时间:2018-01-26T17:56:38.217Z 来源:《电力设备》2017年第27期作者:周利明丁洪波
[导读] 摘要:本文主要介绍了数字化变电站的定义、特点,数字化变电站检测专用仪器的使用及常规检测项目开展及注意事项。
(云南电力技术有限责任公司云南昆明 650061)
摘要:本文主要介绍了数字化变电站的定义、特点,数字化变电站检测专用仪器的使用及常规检测项目开展及注意事项。
为数字化变电站的了解及检测项目的开展提供参考。
关键词:数字化变电站;检测;光数字测试仪
随着智能化开关、光电式电流电压互感器、一次运行设备在线状态检测、变电站运行操作培训仿真等技术日趋成熟,以及计算机高速网络在实时系统中的开发应用,越来越多的地方建了数字化的变电站,部分新能源如风电场、光伏电站的升压站也建成了数字化升压站,对于数字化变电站的学习及检测有必要加强。
1数字化变电站介绍
1.1数字化变电站的定义
数字化变电站是指按照站控层、间隔层、过程层构建,过程层采用具有数字化接口的智能一次设备,以网络通信平台为基础,采用DL/T860 数据建模和通信服务协议,实现了变电站监测信号、控制命令、保护跳闸命令的数字化采集、传输、处理和数据共享,可实现网络化二次功能、程序化操作、智能化功能等的变电站。
1.2数字化变电站的特点
通过光纤通讯来传递信息,取代原来复杂的二次电缆,可以节省大量投资;电缆很少,方便做好防火措施,可以降低火灾风险;可以减少电缆施工、接线等大量工作量,缩短工程时间;二次机柜内二次接线很少,机柜内看着很整洁;可以避免电缆带来的电磁兼容、传输过电压和两点接地等问题。
用电子式(或光)互感器解决传统互感器的固有问题,电力互感器是电力系统中的一种测量传感器,负责基本参数的测量,为系统的计量、保护监控单元提供依据信号。
传统互感器存在有功率损耗大、体积大、造价贵;因受铁芯磁饱和限制,通常在使用时,将测量用电流互感器与保护用电流互感器分开处理;当短路电流过大,致使电流互感器铁芯饱和而使电流信号畸变等缺点。
电子式互感器有简单的绝缘结构,优良的绝缘性能;消除了磁饱和与磁滞问题;二次侧无开路危险,抗电磁干扰性能好;体积小、重量轻、节约空间;适应电力测量和保护数字化、微机化和自动化发展的潮流等优点。
从图1和图2可以得出电子式互感器还可以提高测量精度。
采用IEC61850通信标准,系统开放性高,按统一的通信协议传输,实现不同设备和不同功能的信息共享,解决了不同厂家间通讯兼容问题,变电站设备选型更加方便、实用,变电站的扩建、维修将更容易,不会受制于单一厂家。
通过智能终端对一次设备进行信息采集、传输、处理、控制,智能终端作为一个过程层装置,通过光纤GOOSE网或点对点的光纤连接接收相关联的间隔层设备的控制指令,完成对断路器等一次设备的操作,同时采集断路器等一次设备的相关状态信号通过光纤上送给间隔层设备。
合并单元,对一次互感器传输过来的电气量进行合并和同步处理,并将处理后的数字信号按照特定格式转发给间隔级设备使用的装置。
通过合并单元实现电流、电压的采集及数据共享。
2数字化变电站检测及注意事项
数字化变电站检测项目和常规变电站差异不大,但是需要使用专门的检测仪器,如光数字测试仪、数字保护测试仪等专门的数字化检测设备。
2.1光数字测试仪的使用
DM5000H手操光数字测试仪,可以模拟合并单元输出标准的光数字报文,对光数字保护测控装置进行测试。
检测使用一般步骤:
1)导入文件。
找到最新的SCD文件,安装SD卡内的工具软件转换成KSCD文件,不转换的SCD文件无法导入测试仪,转换好后存入SD卡,打开测试仪,导入对应KSCD文件,(设置—全站配置文件—Enter—导入—选择文件Enter—ESC 后自动导入)。
2)导入成功后,选择该KSCD文件,进行参数设置,选择基本设置(根据实际参数修改PT、CT变比)。
3)基本设置—SMV发送设置(SMV类型:选择 IEC 61850-9-2;交直流设置—所有通道都是交流,确有直流量对应修改;SMV发送1—光口1(与实际接入的光口对应。
4)SMV测试:选择导入IED—选择需要测试的测控装置—确认—导入本IED—作为被测对象导入—Enter —导入完成—ESC (可在SMV发送设置里看到SMV发送列表)。
5)电流电压功能:密码(654321)进入设置页面,设置好电流电压值、角度、步长等参数,全部发送,根据实际需求改变参数完成测试。
6)B码对时:系统设置(光串口接收设置—正向B码/反向B码/正向PPS/反向PPS),光串口接收信号定义(正向、反向)修改以上两个参数,进入B码对时界面确认对时正常。
2.2常规检测项目
测控装置遥测采样精度测试,使用DM5000H加量,将需要检测的装置IED导入,作为被测对象导入,进入‘电压电流’项目,输入密码,根据试验要求设置电压电流的步长,修改角度,‘发送SMV’,在测控装置上记录电压、电流、有功、无功一次值,同时观察后台数据是否正常。
记录时应观察数据是否满足要求,不满足要求,应检查装置、仪器变比等参数是否设置一致。
如后台数据不正常,检查画面测点是否链接正确,变比等参数是否正确。
测控装置遥信核对,使用DM5000H加量,将需要检测的装置IED导入,作为被测对象导入,进入‘电压电流’项目,输入密码,按F1切换为GSE项目,选择检测的遥信信号,手动改变遥信信号的状态,检查后台信号变位及报警是否正确。
测控装置遥控试验,进入‘设置’—基本设置—GOOSE发送设置—添加GOOSE—从全站配置中选择GOOSE—选择所在IED—Enter—
esc,再进入GOOSE项目里可以找到对应的遥控对象,进行指令。
2.3注意事项
试验应不断总结、提高,通过试验经验得出以下几点供参考:
1)试验开始前,应和对应调度申请封锁试验范围内设备的数据,防止数据跳变被调度考核。
2)SCD文件一定要找到最新的文件,如果测试仪内的文件与装置内的文件不是一个版本,测试无法进行。
3)部分装置存在需要对时一致才能测试,否则加量无反应,可以采取给测试仪对时解决,由于存在距离限制问题,可以采取就近利用其他装置对时线进行对时。
4)测试仪每次开机状态参数可能不一致,出现问题时应重点检查SMV类型、光口、对时设置、PT、CT等参数是否正确。
5)数字化减少了二次回路,变成了程序内的虚拟端子和连线,对于熟悉组态文件的人,开展工作将更简单,不用去接线等等,但是对于不懂程序应用的人,工作将无法开展,对厂家技术人员依赖很大,应加强技术人员相关能力的培训。
3结论
随着设备智能化、网络技术的快速发展,IEC61850标准的广泛实施,数字化变电站将越来越多,对变电站运行、维护人员的技术水平提出了更高要求,我们应加强数字化变电站知识的学习和积累,不断总结提高相关检测项目的测试方法。
参考文献:
[1] 中国南方电网有限责任公司企业标准,Q/CSG 110025 -2012《南方电网110kV及以下变电站计算机监控系统技术规范》。
[2] 武汉凯默电气有限公司,DM5000手持光数字测试仪使用说明书Ver1.01,2011年10月。
