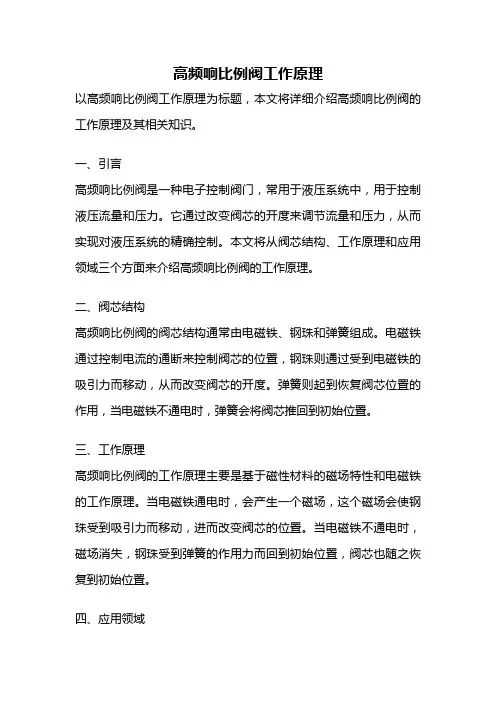

高频响比例阀工作原理以高频响比例阀工作原理为标题,本文将详细介绍高频响比例阀的工作原理及其相关知识。

一、引言高频响比例阀是一种电子控制阀门,常用于液压系统中,用于控制液压流量和压力。

它通过改变阀芯的开度来调节流量和压力,从而实现对液压系统的精确控制。

本文将从阀芯结构、工作原理和应用领域三个方面来介绍高频响比例阀的工作原理。

二、阀芯结构高频响比例阀的阀芯结构通常由电磁铁、钢珠和弹簧组成。

电磁铁通过控制电流的通断来控制阀芯的位置,钢珠则通过受到电磁铁的吸引力而移动,从而改变阀芯的开度。

弹簧则起到恢复阀芯位置的作用,当电磁铁不通电时,弹簧会将阀芯推回到初始位置。

三、工作原理高频响比例阀的工作原理主要是基于磁性材料的磁场特性和电磁铁的工作原理。

当电磁铁通电时,会产生一个磁场,这个磁场会使钢珠受到吸引力而移动,进而改变阀芯的位置。

当电磁铁不通电时,磁场消失,钢珠受到弹簧的作用力而回到初始位置,阀芯也随之恢复到初始位置。

四、应用领域高频响比例阀广泛应用于液压系统中,特别是需要精确控制流量和压力的系统。

例如,工业机械、航空航天、汽车等领域中的液压系统都需要高频响比例阀来实现精确控制。

在工业机械中,高频响比例阀可以用于控制液压缸的运动速度和力度;在航空航天领域,高频响比例阀可用于控制飞机的起落架和液压缸的运动;在汽车领域,高频响比例阀可以用于控制汽车制动系统和悬挂系统的液压压力。

五、总结高频响比例阀是一种电子控制阀门,通过改变阀芯的位置来调节流量和压力,从而实现对液压系统的精确控制。

其工作原理是基于磁性材料的磁场特性和电磁铁的工作原理。

高频响比例阀广泛应用于液压系统中,特别是需要精确控制流量和压力的系统。

通过对高频响比例阀的工作原理的了解,可以更好地应用于实际工程中,提高液压系统的控制精度和效率。

比例阀的原理详解!

比例阀的原理详解!

比例阀的原理详解!比例阀是一种新型的液压控制装置。

在普通压力阀、流量阀和方向阀上,用比例电磁铁替代原有的控制部分,按输入的电气信号连续地、按比例地对油流的压力、流量或方向进行远距离控制。

比例阀一般都具有压力补偿性能,输出压力和流量可以不受负载变化的影响。

电液比例控制阀(简称比例阀)实质上是一种廉价的、抗污染性能较好的电液控制阀。

比例阀的发展经历两条途径,一是用比例电磁铁取代传统液压阀的手动调节输入机构,在传统液压阀的基础下:发展起来的各种比例方向、压力和流量阀;二是一些原电液伺服阀生产厂家在电液伺服阀的基础上,降低设计制造精度后发展起来的。

随着液压传动和液压伺服系统的发展,生产实践中出现一些即要求能够连续的控制压力、流量和方向,又不需要其控制精度很高的液压系统。

由于普通的液压元件不能满足具有一定的伺服性要求,而使用电液伺服阀又由于控制精度要求不高而过于浪费,因此近几年产生了介于普通液压元件(开关控制)和伺服阀(连续控制)之间的比例控制阀。

比例阀的工作原理下图所示为比例阀工作原理框图。

指令信号经比例放大器进行功率放大,并按比例输出电流给比例阀的比例电磁铁,比例电磁铁输出力并按比例移动阀芯的位置,即可按比例控制液流的流量和改变液流的方向,从而实现对执行机构的位置或速度控制。

在某些对位置或速度精度要求较高的应用场合,还可通过对执行机构的位移或速度检测,构成闭环控制系统。

比例阀由直流比例电磁铁与液压阀两部分组成,比例阀实现连续控制的核心是采用了比例电磁铁,比例电磁铁种类繁多,但工作原理基本相同,它们都是根据比例阀的控制需要开发出来的。

分类按比例阀控制方式分类是指按照比例阀的先导控制阀中的电气一机械转换方式来分类,其电控制部分有比例电磁铁、力矩马达、直流伺服电动机等多种形式。

(1)电磁式电磁式是指采用比例电磁铁作为电气一机械转换元件的比例阀,比例电磁铁将输入的电流信号转换成力、位移机械信号输出.进而控制压力、流量及方向等参数。

简单易懂的比例阀基本原理

简单易懂的比例阀基本原理
电磁换向阀可被认为是简单的开关阀。 控制执行元件速度,若有必要,对于变负载,应保持其恒定。 控制执行元件速度,若有必要,对于变负载,应保持其恒定。
HBIVT
在这种情况下,为了改变灯泡亮度,可以 在全关闭位置和全打开位置之间的任意位 置上切换触点。
HBIVT
在这种情况下,为了改变灯泡亮度,可以 在全关闭位置和全打开位置之间的任意位 置上切换触点。
其可以通过电气装置来控制,这些电气装置在能这够接种通情或况关下断,电流为。了改变灯泡亮度,可以 驱号首动装先比 置 ,例可主电以阀磁为芯铁简上的单带大的有电电V形流位槽(计,一。这般可为以2实~ 现3A阀)口在置由开上全电度切关源的提换闭无供触位级,点调置而节。和来。全自输打入开信位号置装之置间的电的流任都意是位很小的(通常为几个毫安),因此,输入信
HBIVT
基本系统
三位电磁换向阀可以完成下列功能: - 液压缸活塞杆伸出 - 液压缸活塞杆回缩 - 停止液压缸
HBIVT
HBIVT
因此,电磁换向阀的作用就像电气回路中 的开关一样。 在一个位置上,关闭灯...
HBIVT
... 而在另一个位置上,接通灯, 但并没有中间位置。
HBIVT
不过,另一种类型的开关可以用于控制 灯泡亮度,该开关被称之为光度调整开 关。

远程控制 – 开关系统
当流体流过比例阀时,通常产生液动力,这些液动力与弹簧力一起克服电磁力,从而使阀口开度变小。
衔铁密闭在导磁套( F )中,比例电磁铁通常采用塑料树脂材料(G)封装。
在这种比例阀中,阀芯与阀套研配,阀芯由单比例电磁铁驱动,阀芯工作边为半边,当单比例电磁铁通电时,即获得相应工作位置。
HBIVT
电梯举例 – 开关系统 当电磁换向阀通电时,液压缸活塞杆以一定速度伸出或回缩,该速度大小可通过流量控制阀确定,因此,电磁换向阀本身并不控制液 压缸活塞运动速度。 进一步讲,电磁换向阀与比例阀之间的不同就在于阀芯结构上。 理论上,这可以通过光度调整类型元件(如可调电阻)来实现,但由于热量产生和漂移等问题,实际上并不使用这种元件,除非对于 最简单的应用场合。 在这种情况下,为了改变灯泡亮度,可以在全关闭位置和全打开位置之间的任意位置上切换触点。 在开关系统中,为了调节液压缸活塞运动速度,应将流量控制阀安装在合适位置处,这表明工作油管与操作台相连接。 电磁力越大,所需将溢流口打开的压力就越大。 在一台机器中,若使用比例方向阀和比例压力阀,则表明这台机器的液压功能(运动和作用力)可由电信号控制。 驱动比例电磁铁的大电流(一般为2 ~ 3A)由电源提供,而来自输入信号装置的电流都是很小的(通常为几个毫安),因此,输入信 号装置可以为简单的电位计。 通过渐增或渐降(称之为斜坡)电信号,可以获得几秒钟的通电和断电响应时间。 这种类型结构可使比例阀动作更快,性能更好,但也是以牺牲制造成本为代价。 当需要控制较大流量时,采用先导式比例阀是最佳解决方案(而不是采用大规格和大比例电磁铁)。 假设以宾馆中电梯为例,其采用开关式液压系统。 另一个比例电磁铁通电,主阀芯向相反方向运动,但弹簧仍然处于压缩状态。

博世力士乐比例阀工作原理

博世力士乐比例阀工作原理

博世力士乐比例阀工作原理
博世力士乐比例阀是一种常见的液压控制元件,其工作原理基于流量的比例调节。

其结构主要由一个电磁铁、一个可调节的节流孔和一个比例阀芯组成。

当电磁铁通电时,它会吸引比例阀芯向上运动,从而打开节流孔。

液体通过节流孔流过时,压力在节流孔两侧形成一个压力差,使得比例阀芯在一定高度处停止运动,从而达到一定的流量和压力值。

调节比例阀的电流信号可以实现流量的比例调节。

通过改变电流信号的大小,可以控制比例阀芯的上升高度,从而实现流量的变化。

这种比例调节方式具有精度高、响应速度快、可靠性好等优点,常被应用于工业液压控制系统中。

总之,博世力士乐比例阀的工作原理是基于流量的比例调节,通过电磁铁控制比例阀芯的运动,从而实现流量的精准控制。

- 1 -。

比例阀 原理

比例阀 原理

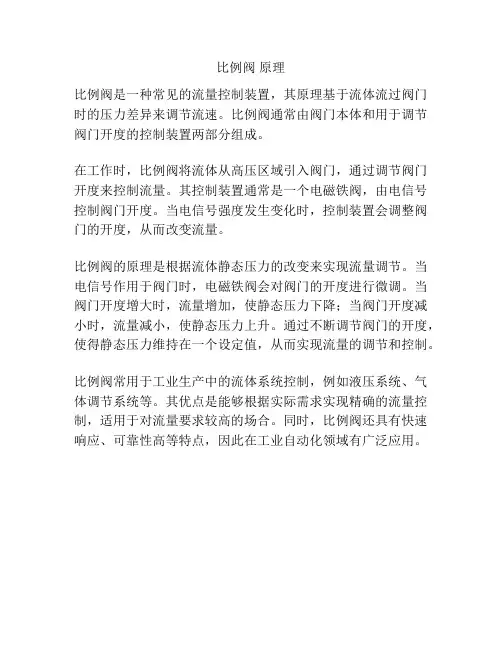

比例阀原理
比例阀是一种常见的流量控制装置,其原理基于流体流过阀门时的压力差异来调节流速。

比例阀通常由阀门本体和用于调节阀门开度的控制装置两部分组成。

在工作时,比例阀将流体从高压区域引入阀门,通过调节阀门开度来控制流量。

其控制装置通常是一个电磁铁阀,由电信号控制阀门开度。

当电信号强度发生变化时,控制装置会调整阀门的开度,从而改变流量。

比例阀的原理是根据流体静态压力的改变来实现流量调节。

当电信号作用于阀门时,电磁铁阀会对阀门的开度进行微调。

当阀门开度增大时,流量增加,使静态压力下降;当阀门开度减小时,流量减小,使静态压力上升。

通过不断调节阀门的开度,使得静态压力维持在一个设定值,从而实现流量的调节和控制。

比例阀常用于工业生产中的流体系统控制,例如液压系统、气体调节系统等。

其优点是能够根据实际需求实现精确的流量控制,适用于对流量要求较高的场合。

同时,比例阀还具有快速响应、可靠性高等特点,因此在工业自动化领域有广泛应用。

SMC比例阀工作原理

SMC比例阀工作原理

SMC比例阀工作原理
1.电磁线圈:SMC比例阀内含有一个电磁线圈,通过电流信号的输入
来激活线圈。

电磁线圈在激活后会产生磁场,这个磁场会对阀芯产生作用力。

2.阀芯:阀芯是SMC比例阀的一个重要组成部分。

它通过电磁线圈的
磁场作用力来实现位置的调节。

当电磁线圈激活时,阀芯会被吸引或推动,改变阀芯的位置。

3.阀芯储存器:阀芯储存器用于调节阀芯的位置和压力。

它是一个可
调式的元件,通过增加或减少阀芯的压力来控制液压流量。

当阀芯的位置
变化时,阀芯储存器会调整其内部压力以维持流量的稳定。

4.液压系统:在SMC比例阀中,液压系统起着传递和调节流体的作用。

液压系统由液压泵、液压阀和液压缸等组成。

当电磁线圈激活时,液压泵
会将液体从储液器中吸入,并通过液压阀和液压缸将液体释放出来。

5.操作:SMC比例阀通过电流信号的输入,来调节阀芯的位置和压力,从而实现液压流量的控制。

电流信号可以通过控制器或计算机发送到阀芯
上的电磁线圈。

当电流信号的大小改变时,阀芯的位置和压力也会相应地
调整,改变液压流量的大小。

总结起来,SMC比例阀是一种利用电磁线圈和阀芯储存器来控制液压
流量的装置。

通过输入的电流信号来控制阀芯的位置和压力,从而实现对
液压流量的精确调节。

SMC比例阀在液压系统中具有重要的作用,广泛应
用于各种工业和机械设备中。

magnet 舒尔茨 比例阀

magnet 舒尔茨 比例阀

磁石在工程控制中的应用已经成为一种常见的现象。

特别是在自动化系统、液压控制系统等方面,磁石被广泛应用于比例控制阀。

磁石控制的比例阀已经成为一种流行的液压控制装置。

其中,舒尔茨比例阀是一种性能优良的比例阀,其应用领域包括但不限于工业自动化、机械制造等领域。

本文将对磁石、舒尔茨比例阀的原理和应用进行详细的介绍。

一、磁石的工作原理磁石是一种能产生磁场的物质,它可以吸引铁、镍、钴等磁性物质。

根据磁石的性质和工作原理,磁石可以分为永磁磁石和电磁磁石两种类型。

1. 永磁磁石永磁磁石是指在外加磁场的情况下,具有自身恒定磁化强度的磁石。

永磁磁石具有较强的磁化能力,可以长时间保持一定的磁场强度。

在实际应用中,永磁磁石通常用于小型磁石控制系统,如磁石比例阀等。

2. 电磁磁石电磁磁石是通过通电产生磁场的磁石。

通过在磁石的线圈上通以一定电流,就能产生所需的磁场。

电磁磁石的磁场强度可以通过控制通电电流的大小来实现。

二、舒尔茨比例阀的结构和原理舒尔茨比例阀是一种能根据输入信号自动调节输出比例的装置,它常用于流量、压力、温度等液压控制系统中。

舒尔茨比例阀的结构包括电磁铁、阀芯、阀套等部件。

1. 电磁铁舒尔茨比例阀的核心部件之一是电磁铁。

电磁铁的线圈可以通过输入信号调节电流大小,从而改变电磁铁的磁场强度。

磁力的大小直接影响阀芯的移动速度和位移范围。

2. 阀芯阀芯是舒尔茨比例阀中负责控制流体流通的部件。

当电磁铁通电时,会产生磁场,从而使得阀芯的位置发生变化。

根据需要,阀芯的移动速度和位移范围可以实现一定程度的控制和调节。

3. 阀套阀套是用来限定阀芯移动范围的部件。

阀套的设计和工艺直接影响了舒尔茨比例阀的灵敏度和稳定性。

三、舒尔茨比例阀的应用舒尔茨比例阀在工业自动化和液压控制系统中有着广泛的应用。

具体来说,它主要应用于以下几个方面:1. 流量控制在液压控制系统中,舒尔茨比例阀可以根据输入信号控制液压流量,实现对机械设备的操作和控制。

比例阀设计-概述说明以及解释

比例阀设计-概述说明以及解释

比例阀设计-概述说明以及解释1.引言1.1 概述比例阀是一种广泛应用于工程和工业领域的控制装置,其主要作用是根据输入信号的大小,调节输出信号的比例,实现对液体或气体流量的精确控制。

比例阀的设计十分重要,直接关系到设备的稳定性和性能。

本文旨在介绍比例阀设计的相关内容,包括背景介绍、工作原理以及设计建议等。

首先,我们将简要概述比例阀的背景和意义,为读者提供一个整体的了解。

接着,我们将详细介绍比例阀的工作原理,包括输入信号和输出信号之间的关系以及调节机构的结构和原理。

在比例阀的设计中,需要考虑多个方面的因素,包括控制精度、响应速度、稳定性、可靠性等等。

基于对这些因素的考虑,我们将提出一些建议,并指导读者如何进行比例阀的合理设计。

总结而言,本文将从概述比例阀的背景和意义入手,详细介绍其工作原理,并给出一些建议和指导,以帮助读者在设计比例阀时更加准确和高效。

比例阀设计对于提升工程和工业领域的控制效果具有重要意义,相信本文的内容将对读者具有一定的参考价值。

1.2 文章结构文章结构部分的内容可以包括以下内容:文章的结构通常用来介绍整篇文章主要包括哪些部分与内容,以方便读者更好地理解文章的组织和阅读逻辑。

在本篇文章中,主要分为三个部分:引言、正文和结论。

引言部分主要包括了概述、文章结构和目的三个子部分。

首先,概述部分对比例阀设计进行了简单的介绍,引出了文章的主题。

接着,文章结构部分则在本文中起到告诉读者整篇文章的结构和内容的作用,让读者能够有一个大致的理解。

最后,目的部分说明了本篇文章撰写的目的,即分享比例阀设计相关的知识和经验。

正文部分则包括了背景介绍和比例阀的原理。

在背景介绍中,将对比例阀设计的相关背景进行深入探讨,引出比例阀设计的必要性和应用场景。

接下来,在比例阀的原理部分,会详细解释比例阀的工作原理、结构和功能,以及相关的设计要点和技巧。

结论部分则包括了总结和设计建议两个子部分。

总结部分会对整篇文章的内容进行概括和总结,回顾比例阀设计的主要观点和结论。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电磁力的方向取决于电磁铁道结构
上图就是常规定电磁铁,电磁铁道工作气隙在动铁道上部,通电后电磁力向上(正比例溢流阀);下图为反比例电磁铁,电磁铁工作气隙在动铁道下部,通电后电磁力向下(反比例溢流阀)。

当然,实现反比例用反比例电磁铁仅仅是途径之
一。

"
描述:
双向电磁铁
图片:
描述:
双向旋转电磁铁
图片:
我对楼上朋友的想法,没有完全搞清楚,希望能进一步表达清楚。

主要是感到楼上朋友的想法很特别,没有什么框框,说不准有什么新道道。

至于楼主的问题,我在1楼给出插图后,写得太简单一点,现补充一下,看看与楼上朋友的想法能否对的上。

1)楼主的问题是“为什么比例阀的电磁铁线圈通电总是使衔铁向一个方向运动,而不会向相反方向运动呢?”
现在想来,实际上这里有两种可能性。

2)第一,就像我在1楼用两张插图表示的那样,电磁铁可以向离开线圈腹部方向运动(一般感到的情况,开关电磁铁也是这样,所谓正比例),也可以向进入线圈腹部方向运动(一般看不到,所谓反比例)。

这里,关键是工作气隙位置的布置,因为通电后磁力线总是去图缩小磁路上的总磁阻,也就是将气隙降低到最小。

不管动铁是向那个方向动,都是磁路减小气隙造成的。

3)第二,受到楼上朋友的启发,实际上楼主的问题,是不是还有第二层的意思,就是同一个电磁铁,能不能要它往左就往左,要它往右就往右。

也就是楼上朋友讲的,“做的其中一端吸力很强,另外一端弱,推杆中间是个圆柱的!所以一通电就被吸到强的那一端了”实际上确有类似的电磁铁,只不过是两头“强”,即两头都有一个“气隙”(在循环的磁路总有意留出来空气间隙)。

这种电磁铁叫做“双向比例电磁铁”,在动铁两头各配置一个气隙,两组控制线圈分别管理一个气隙,甲线圈通电,电磁铁动铁左移;乙想线圈通电,电磁铁动铁就右移。

4)顺便讲到,既然有直线运动电磁铁,就一定会有旋转电磁铁。
